2-48
ESD
GJU21990
Analoger
Geschwindigkeitsmesser/
Drehzahlmesser und
Kontrollleuchten

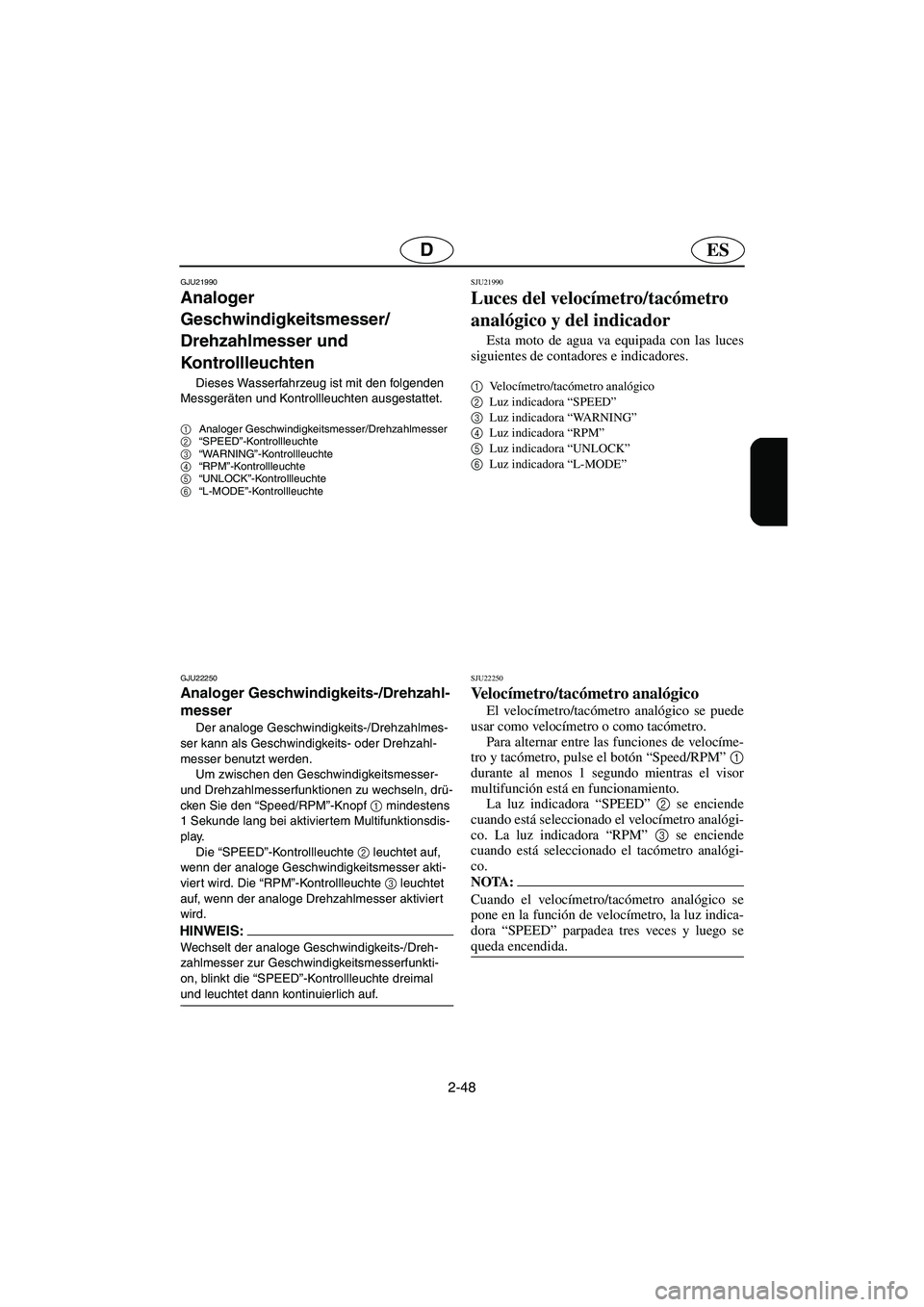

Dieses Wasserfahrzeug ist mit den folgenden
Messgeräten und Kontrollleuchten ausgestattet.
1
Analoger Geschwindigkeitsmesser/Drehzahlmesser
2
“SPEED”-Kontrollleuchte
3
“WARNING”-Kontrollleuchte
4
“RPM”-Kontrollleuchte
5
“UNLOCK”-Kontrollleuchte
6
“L-MODE”-Kontrollleuchte
GJU22250
Analoger Geschwindigkeits-/Drehzahl-
messer
Der analoge Geschwindigkeits-/Drehzahlmes-
ser kann als Geschwindigkeits- oder Drehzahl-
messer benutzt werden.
Um zwischen den Geschwindigkeitsmesser-
und Drehzahlmesserfunktionen zu wechseln, drü-
cken Sie den “Speed/RPM”-Knopf
1 mindestens
1 Sekunde lang bei aktiviertem Multifunktionsdis-
play.
Die “SPEED”-Kontrollleuchte
2 leuchtet auf,
wenn der analoge Geschwindigkeitsmesser akti-
viert wird. Die “RPM”-Kontrollleuchte
3 leuchtet
auf, wenn der analoge Drehzahlmesser aktivier t
wird.
HINWEIS:@ Wechselt der analoge Geschwindigkeits-/Dreh-
zahlmesser zur Geschwindigkeitsmesserfunkti-
on, blinkt die “SPEED”-Kontrollleuchte dreimal
und leuchtet dann kontinuierlich auf.
@
SJU21990
Luces del velocímetro/tacómetro
analógico y del indicador
Esta moto de agua va equipada con las luces
siguientes de contadores e indicadores.
1
Ve l o címetro/tacómetro analógico
2
Luz indicadora “SPEED”
3
Luz indicadora “WA R N I N G”
4
Luz indicadora “RPM”
5
Luz indicadora “UNLOCK”
6
Luz indicadora “L-MODE”
SJU22250
Ve l o címetro/tacómetro analógico
El velocímetro/tacómetro analógico se puede
usar como velocímetro o como tacómetro.
Para alternar entre las funciones de velocíme-
tro y tacómetro, pulse el botón “Speed/RPM” 1
durante al menos 1 segundo mientras el visor
multifunción está en funcionamiento.
La luz indicadora “SPEED” 2
se enciende
cuando está seleccionado el velocímetro analógi-
co. La luz indicadora “RPM” 3
se enciende
cuando está seleccionado el tacómetro analógi-
co.
NOTA:@ Cuando el velocímetro/tacómetro analógico se
pone en la función de velocímetro, la luz indica-
dora “SPEED” parpadea tres veces y luego se
queda encendida.
@
A_F1X80.book Page 48 Friday, September 2, 2005 8:50 AM

2-49
F

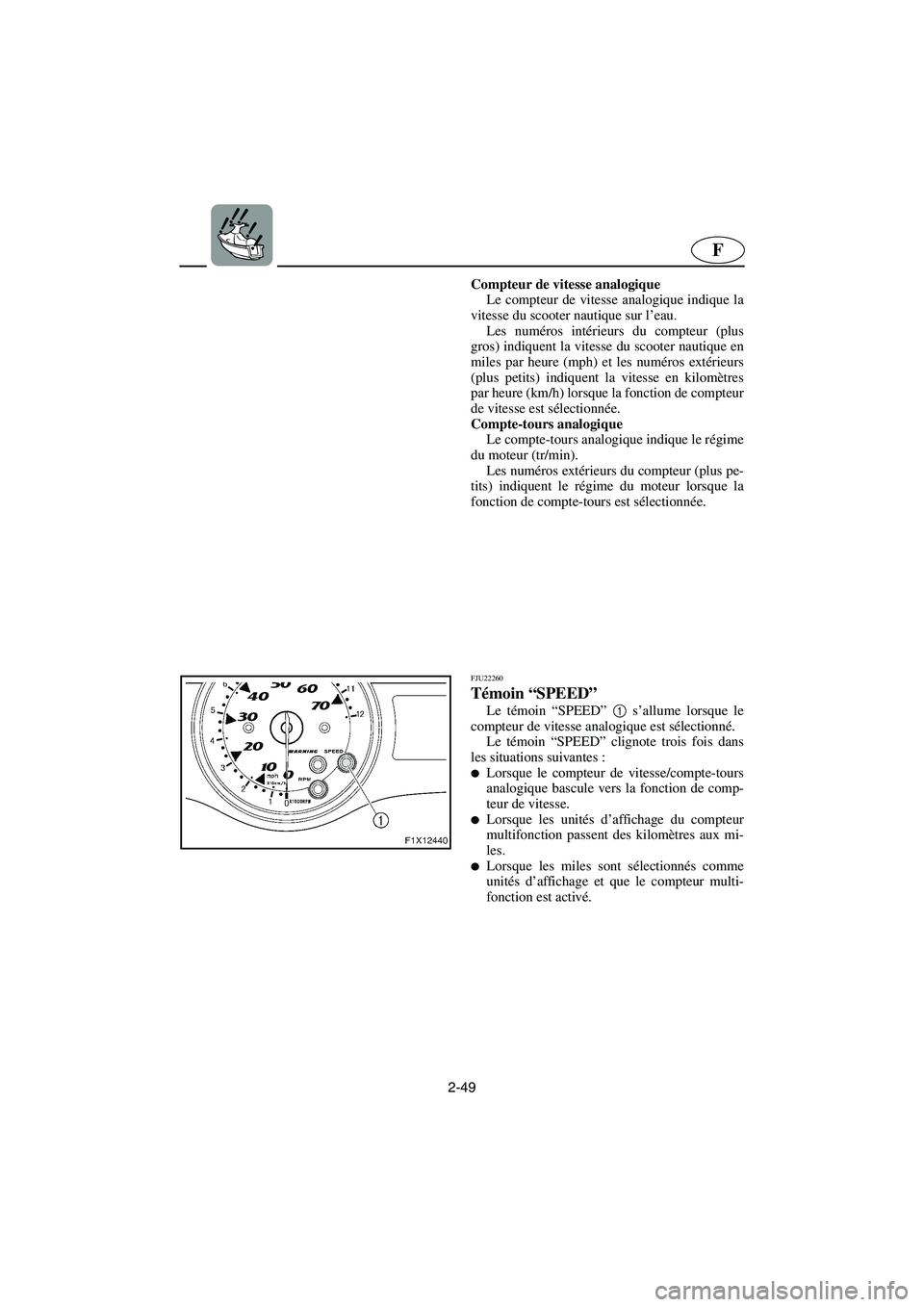

Compteur de vitesse analogique
Le compteur de vitesse analogique indique la
vitesse du scooter nautique sur l’eau.
Les numéros intérieurs du compteur (plus
gros) indiquent la vitesse du scooter nautique en
miles par heure (mph) et les numéros extérieurs
(plus petits) indiquent la vitesse en kilomètres
par heure (km/h) lorsque la fonction de compteur
de vitesse est sélectionnée.
Compte-tours analogique
Le compte-tours analogique indique le régime
du moteur (tr/min).
Les numéros extérieurs du compteur (plus pe-
tits) indiquent le régime du moteur lorsque la
fonction de compte-tours est sélectionnée.
FJU22260
Témoin “SPEED”
Le témoin “SPEED” 1 s’allume lorsque le
compteur de vitesse analogique est sélectionné.
Le témoin “SPEED” clignote trois fois dans
les situations suivantes :

Lorsque le compteur de vitesse/compte-tours
analogique bascule vers la fonction de comp-
teur de vitesse.

Lorsque les unités d’affichage du compteur
multifonction passent des kilomètres aux mi-
les.

Lorsque les miles sont sélectionnés comme
unités d’affichage et que le compteur multi-
fonction est activé.
A_F1X80.book Page 49 Friday, September 2, 2005 8:50 AM

2-50
ESD

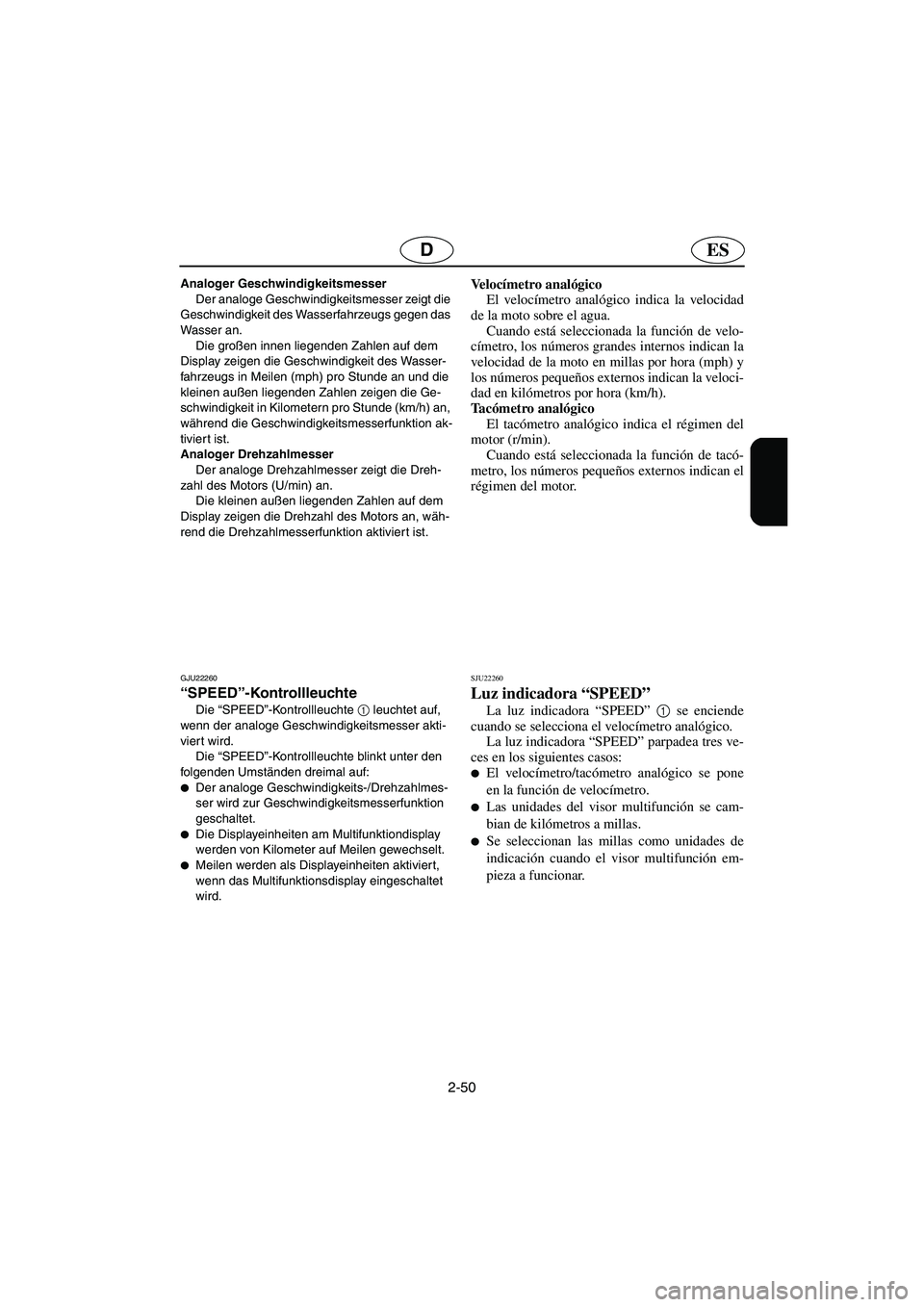

Analoger Geschwindigkeitsmesser
Der analoge Geschwindigkeitsmesser zeigt die
Geschwindigkeit des Wasserfahrzeugs gegen das
Wasser an.
Die großen innen liegenden Zahlen auf dem
Display zeigen die Geschwindigkeit des Wasser-
fahrzeugs in Meilen (mph) pro Stunde an und die
kleinen außen liegenden Zahlen zeigen die Ge-
schwindigkeit in Kilometern pro Stunde (km/h) an,
während die Geschwindigkeitsmesserfunktion ak-
tiviert ist.
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Dreh-
zahl des Motors (U/min) an.
Die kleinen außen liegenden Zahlen auf dem
Display zeigen die Drehzahl des Motors an, wäh-
rend die Drehzahlmesserfunktion aktiviert ist.
GJU22260
“SPEED”-Kontrollleuchte
Die “SPEED”-Kontrollleuchte 1
leuchtet auf,
wenn der analoge Geschwindigkeitsmesser akti-
viert wird.
Die “SPEED”-Kontrollleuchte blinkt unter den
folgenden Umständen dreimal auf:

Der analoge Geschwindigkeits-/Drehzahlmes-
ser wird zur Geschwindigkeitsmesserfunktion
geschaltet.

Die Displayeinheiten am Multifunktiondisplay
werden von Kilometer auf Meilen gewechselt.

Meilen werden als Displayeinheiten aktiviert,
wenn das Multifunktionsdisplay eingeschaltet
wird.
Ve l o címetro analógico
El velocímetro analógico indica la velocidad
de la moto sobre el agua.
Cuando está seleccionada la función de velo-
címetro, los números grandes internos indican la
velocidad de la moto en millas por hora (mph) y
los números pequeños externos indican la veloci-
dad en kilómetros por hora (km/h).
Ta cómetro analógico
El tacómetro analógico indica el régimen del
motor (r/min).
Cuando está seleccionada la función de tacó-
metro, los números pequeños externos indican el
régimen del motor.
SJU22260
Luz indicadora “SPEED”
La luz indicadora “SPEED” 1
se enciende
cuando se selecciona el velocímetro analógico.
La luz indicadora “SPEED” parpadea tres ve-
ces en los siguientes casos:

El velocímetro/tacómetro analógico se pone
en la función de velocímetro.

Las unidades del visor multifunción se cam-
bian de kilómetros a millas.

Se seleccionan las millas como unidades de
indicación cuando el visor multifunción em-
pieza a funcionar.
A_F1X80.book Page 50 Friday, September 2, 2005 8:50 AM

2-51
F
FJU22010

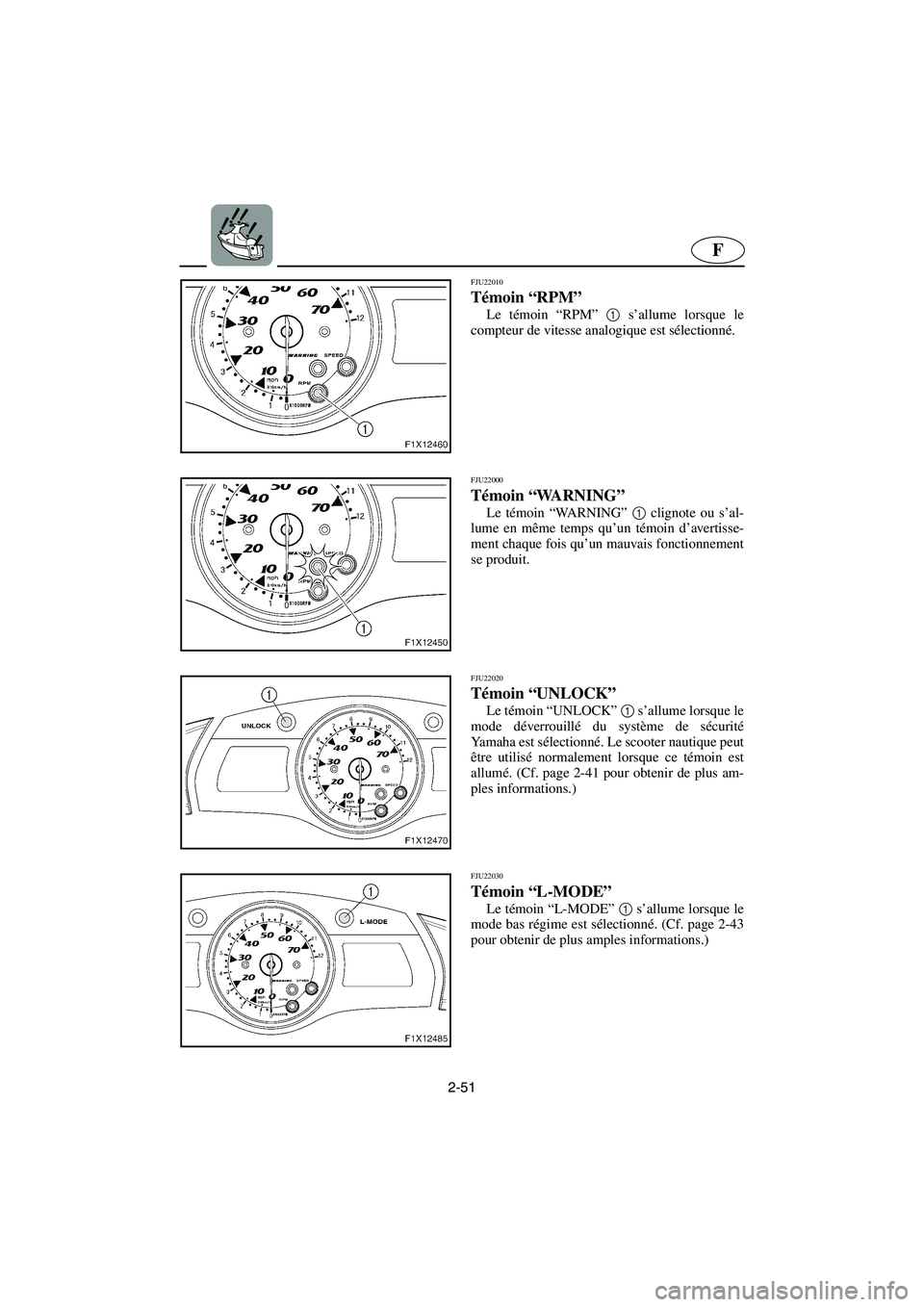

Témoin “RPM”
Le témoin “RPM” 1
s’allume lorsque le
compteur de vitesse analogique est sélectionné.
FJU22000
Témoin “WA R N I N G”
Le témoin “WA R N I N G” 1
clignote ou s’al-
lume en même temps qu’un témoin d’avertisse-
ment chaque fois qu’un mauvais fonctionnement
se produit.
FJU22020
Témoin “UNLOCK”
Le témoin “UNLOCK” 1
s’allume lorsque le
mode déverrouillé du système de sécurité
Yamaha est sélectionné. Le scooter nautique peut
être utilisé normalement lorsque ce témoin est
allumé. (Cf. page 2-41 pour obtenir de plus am-
ples informations.)
FJU22030
Témoin “L-MODE”
Le témoin “L-MODE” 1
s’allume lorsque le
mode bas régime est sélectionné. (Cf. page 2-43
pour obtenir de plus amples informations.)
A_F1X80.book Page 51 Friday, September 2, 2005 8:50 AM

2-52
ESD
GJU22010

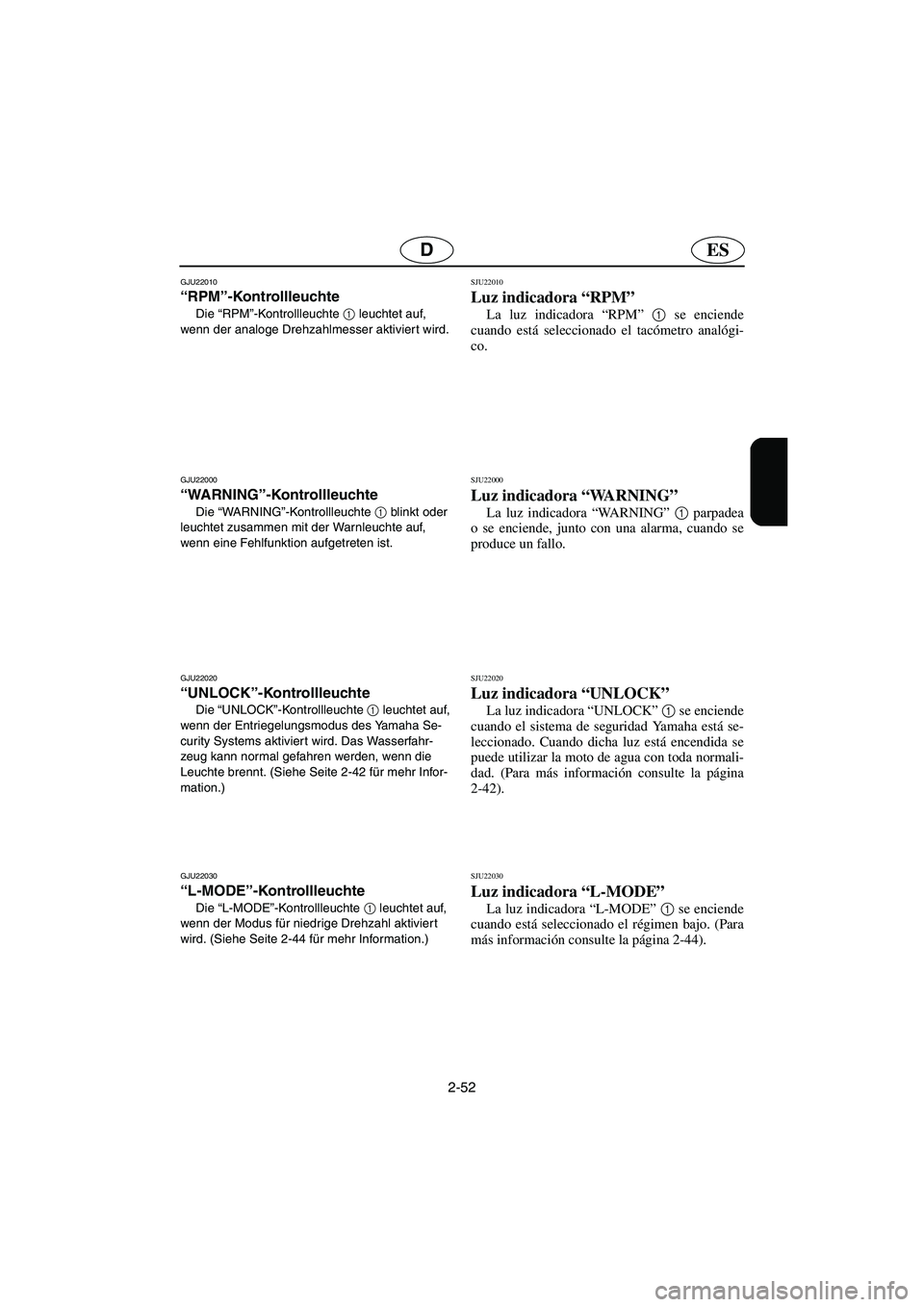

“RPM”-Kontrollleuchte
Die “RPM”-Kontrollleuchte 1
leuchtet auf,
wenn der analoge Drehzahlmesser aktiviert wird.
GJU22000
“WARNING”-Kontrollleuchte
Die “WA R N I N G”-Kontrollleuchte 1
blinkt oder
leuchtet zusammen mit der Warnleuchte auf,
wenn eine Fehlfunktion aufgetreten ist.
GJU22020
“UNLOCK”-Kontrollleuchte
Die “UNLOCK”-Kontrollleuchte 1
leuchtet auf,
wenn der Entriegelungsmodus des Yamaha Se-
curity Systems aktiviert wird. Das Wasserfahr-
zeug kann normal gefahren werden, wenn die
Leuchte brennt. (Siehe Seite 2-42 für mehr Infor-
mation.)
GJU22030
“L-MODE”-Kontrollleuchte
Die “L-MODE”-Kontrollleuchte 1
leuchtet auf,
wenn der Modus für niedrige Drehzahl aktiviert
wird. (Siehe Seite 2-44 für mehr Information.)
SJU22010
Luz indicadora “RPM”
La luz indicadora “RPM” 1
se enciende
cuando está seleccionado el tacómetro analógi-
co.
SJU22000
Luz indicadora “WA R N I N G”
La luz indicadora “WA R N I N G” 1
parpadea
o se enciende, junto con una alarma, cuando se
produce un fallo.
SJU22020
Luz indicadora “UNLOCK”
La luz indicadora “UNLOCK” 1
se enciende
cuando el sistema de seguridad Yamaha está se-
leccionado. Cuando dicha luz está encendida se
puede utilizar la moto de agua con toda normali-
dad. (Para más información consulte la página
2-42).
SJU22030
Luz indicadora “L-MODE”
La luz indicadora “L-MODE” 1
se enciende
cuando está seleccionado el régimen bajo. (Para
más información consulte la página 2-44).
A_F1X80.book Page 52 Friday, September 2, 2005 8:50 AM

2-53
F
FJU22040

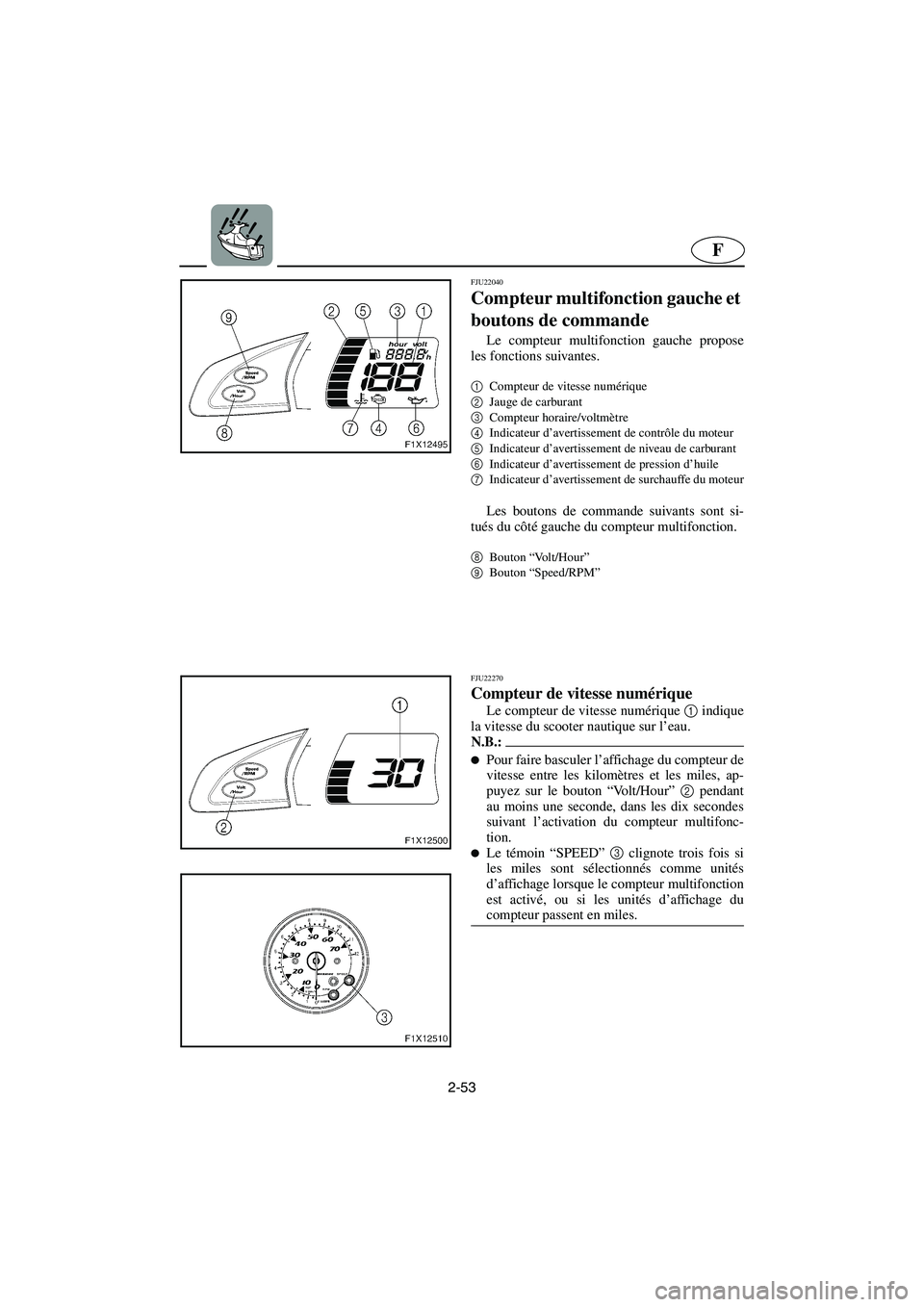

Compteur multifonction gauche et
boutons de commande
Le compteur multifonction gauche propose
les fonctions suivantes.
1
Compteur de vitesse numérique
2
Jauge de carburant
3
Compteur horaire/voltmètre
4
Indicateur d’avertissement de contrôle du moteur
5
Indicateur d’avertissement de niveau de carburant
6
Indicateur d’avertissement de pression d’huile
7
Indicateur d’avertissement de surchauffe du moteur
Les boutons de commande suivants sont si-
tués du côté gauche du compteur multifonction.
8
Bouton “Volt/Hour”
9
Bouton “Speed/RPM”
FJU22270
Compteur de vitesse numérique
Le compteur de vitesse numérique 1
indique
la vitesse du scooter nautique sur l’eau.
N.B.:@
Pour faire basculer l’affichage du compteur de
vitesse entre les kilomètres et les miles, ap-
puyez sur le bouton “Volt/Hour” 2
pendant
au moins une seconde, dans les dix secondes
suivant l’activation du compteur multifonc-
tion.

Le témoin “SPEED” 3
clignote trois fois si
les miles sont sélectionnés comme unités
d’affichage lorsque le compteur multifonction
est activé, ou si les unités d’affichage du
compteur passent en miles.
@
A_F1X80.book Page 53 Friday, September 2, 2005 8:50 AM

2-54
ESD

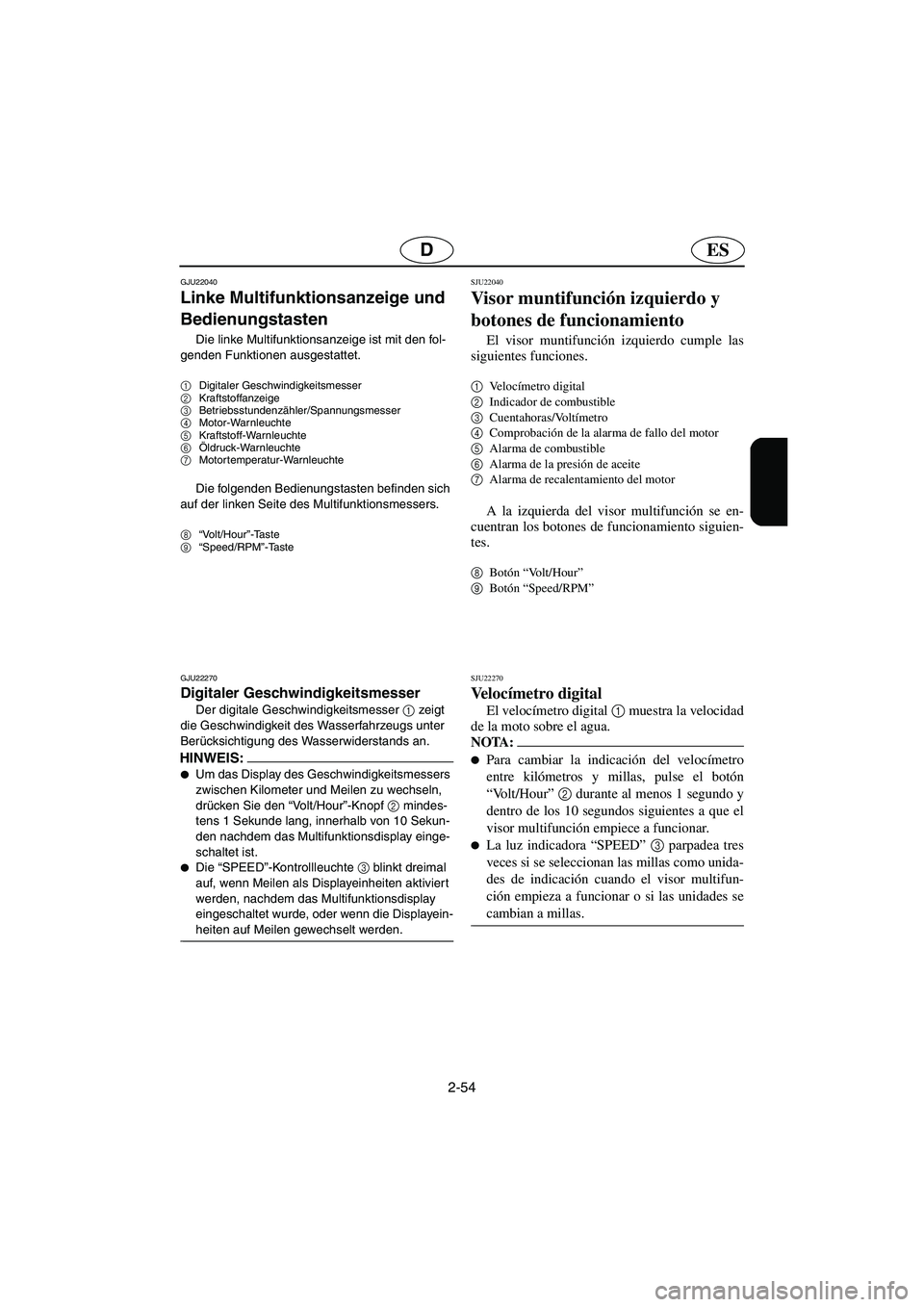

GJU22040
Linke Multifunktionsanzeige und
Bedienungstasten
Die linke Multifunktionsanzeige ist mit den fol-
genden Funktionen ausgestattet.
1
Digitaler Geschwindigkeitsmesser
2
Kraftstoffanzeige
3
Betriebsstundenzähler/Spannungsmesser
4
Motor-Warnleuchte
5
Kraftstoff-Warnleuchte
6
Öldruck-Warnleuchte
7
Motortemperatur-Warnleuchte
Die folgenden Bedienungstasten befinden sich
auf der linken Seite des Multifunktionsmessers.
8
“Volt/Hour”-Taste
9
“Speed/RPM”-Taste
GJU22270
Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser
1 zeigt
die Geschwindigkeit des Wasserfahrzeugs unter
Berücksichtigung des Wasserwiderstands an.
HINWEIS:@
Um das Display des Geschwindigkeitsmessers
zwischen Kilometer und Meilen zu wechseln,
drücken Sie den “Volt/Hour”-Knopf
2 mindes-
tens 1 Sekunde lang, innerhalb von 10 Sekun-
den nachdem das Multifunktionsdisplay einge-
schaltet ist.

Die “SPEED”-Kontrollleuchte
3 blinkt dreimal
auf, wenn Meilen als Displayeinheiten aktivier t
werden, nachdem das Multifunktionsdisplay
eingeschaltet wurde, oder wenn die Displayein-
heiten auf Meilen gewechselt werden.
@
SJU22040
Visor muntifunción izquierdo y
botones de funcionamiento
El visor muntifunción izquierdo cumple las
siguientes funciones.
1
Ve l o címetro digital
2
Indicador de combustible
3
Cuentahoras/Voltímetro
4
Comprobación de la alarma de fallo del motor
5
Alarma de combustible
6
Alarma de la presión de aceite
7
Alarma de recalentamiento del motor
A la izquierda del visor multifunción se en-
cuentran los botones de funcionamiento siguien-
tes.
8
Botón “Volt/Hour”
9
Botón “Speed/RPM”
SJU22270
Ve l o címetro digital
El velocímetro digital 1
muestra la velocidad
de la moto sobre el agua.
NOTA:@
Para cambiar la indicación del velocímetro
entre kilómetros y millas, pulse el botón
“Volt/Hour” 2
durante al menos 1 segundo y
dentro de los 10 segundos siguientes a que el
visor multifunción empiece a funcionar.

La luz indicadora “SPEED” 3
parpadea tres
veces si se seleccionan las millas como unida-
des de indicación cuando el visor multifun-
ción empieza a funcionar o si las unidades se
cambian a millas.
@
A_F1X80.book Page 54 Friday, September 2, 2005 8:50 AM

2-55
F
FJU17890

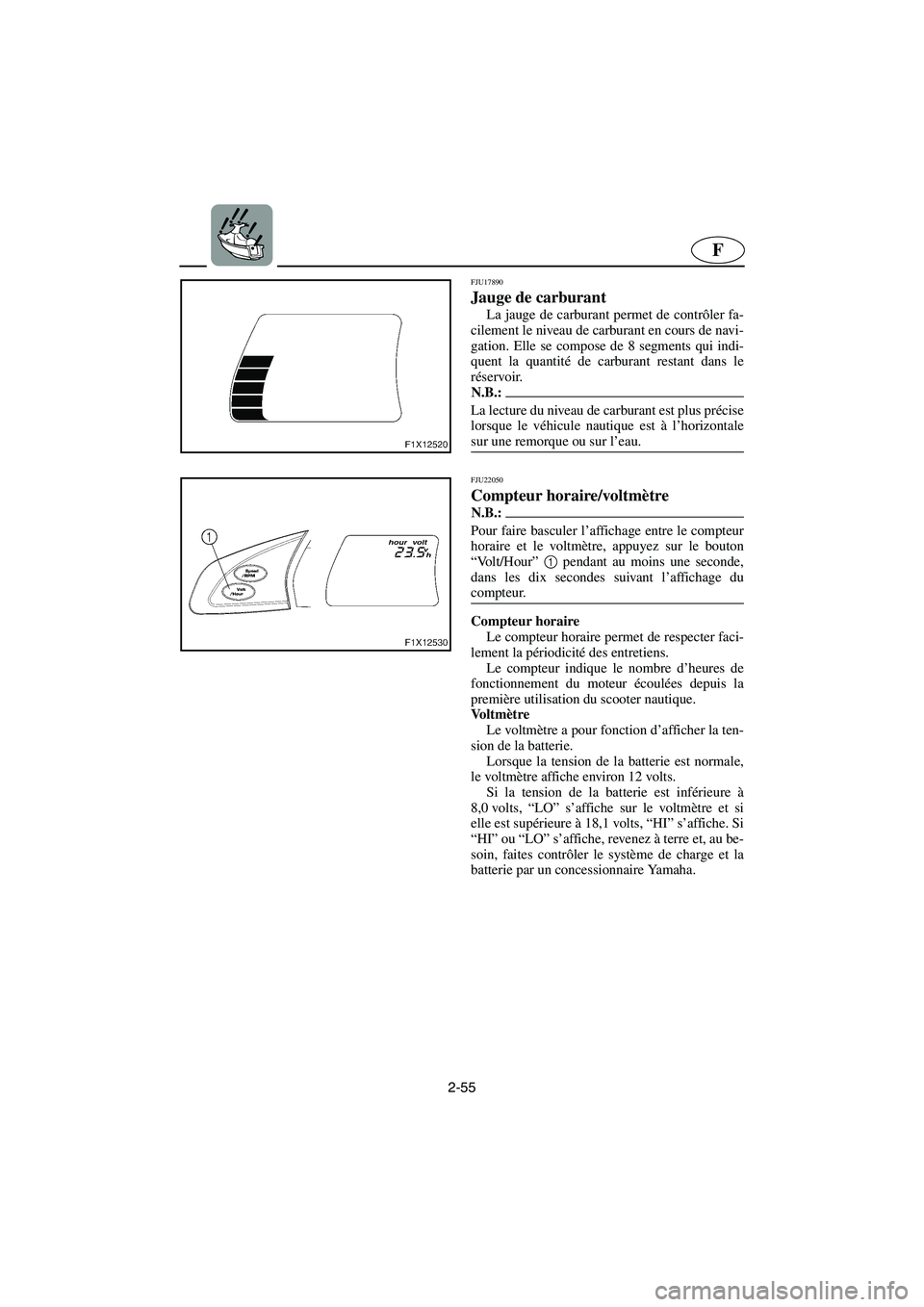

Jauge de carburant
La jauge de carburant permet de contrôler fa-
cilement le niveau de carburant en cours de navi-
gation. Elle se compose de 8 segments qui indi-
quent la quantité de carburant restant dans le
réservoir.
N.B.:@ La lecture du niveau de carburant est plus précise
lorsque le véhicule nautique est à l’horizontale
sur une remorque ou sur l’eau.
@
FJU22050
Compteur horaire/voltmètre
N.B.:@ Pour faire basculer l’affichage entre le compteur
horaire et le voltmètre, appuyez sur le bouton
“Volt/Hour” 1
pendant au moins une seconde,
dans les dix secondes suivant l’affichage du
compteur.
@
Compteur horaire
Le compteur horaire permet de respecter faci-
lement la périodicité des entretiens.
Le compteur indique le nombre d’heures de
fonctionnement du moteur écoulées depuis la
première utilisation du scooter nautique.
Vo l t mètre
Le voltmètre a pour fonction d’afficher la ten-
sion de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie est inférieure à
8,0 volts, “LO” s’affiche sur le voltmètre et si
elle est supérieure à 18,1 volts, “HI” s’affiche. Si
“HI” ou “LO” s’affiche, revenez à terre et, au be-
soin, faites contrôler le système de charge et la
batterie par un concessionnaire Yamaha.
A_F1X80.book Page 55 Friday, September 2, 2005 8:50 AM

2-56
ESD
GJU17890

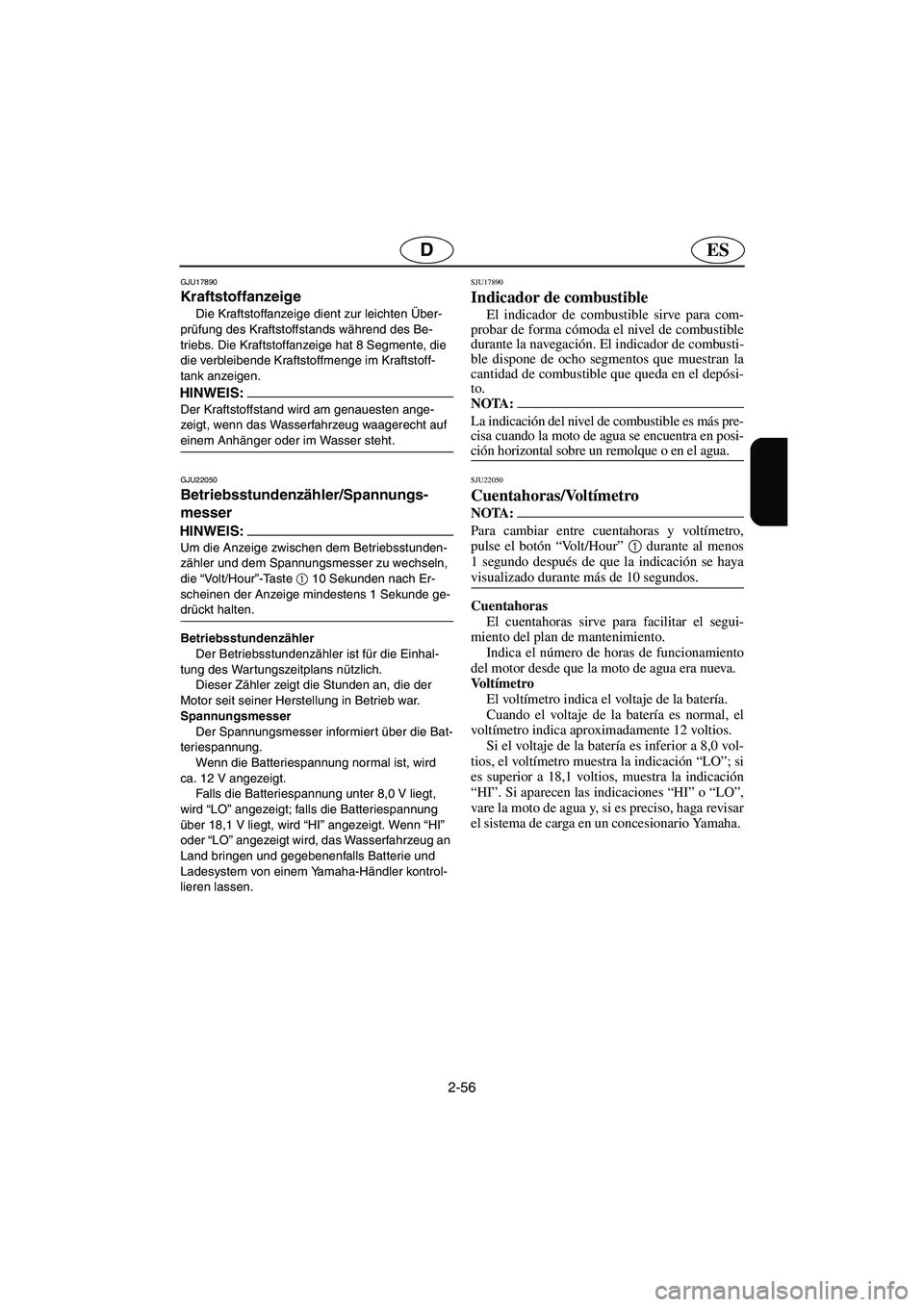

Kraftstoffanzeige
Die Kraftstoffanzeige dient zur leichten Über-
prüfung des Kraftstoffstands während des Be-
triebs. Die Kraftstoffanzeige hat 8 Segmente, die
die verbleibende Kraftstoffmenge im Kraftstoff-
tank anzeigen.
HINWEIS:@ Der Kraftstoffstand wird am genauesten ange-
zeigt, wenn das Wasserfahrzeug waagerecht auf
einem Anhänger oder im Wasser steht.
@
GJU22050
Betriebsstundenzähler/Spannungs-
messer
HINWEIS:@ Um die Anzeige zwischen dem Betriebsstunden-
zähler und dem Spannungsmesser zu wechseln,
die “Volt/Hour”-Taste 1
10 Sekunden nach Er-
scheinen der Anzeige mindestens 1 Sekunde ge-
drückt halten.
@
Betriebsstundenzähler
Der Betriebsstundenzähler ist für die Einhal-
tung des War tungszeitplans nützlich.
Dieser Zähler zeigt die Stunden an, die der
Motor seit seiner Herstellung in Betrieb war.
Spannungsmesser
Der Spannungsmesser informiert über die Bat-
teriespannung.
Wenn die Batteriespannung normal ist, wird
ca. 12 V angezeigt.
Falls die Batteriespannung unter 8,0 V liegt,
wird “LO” angezeigt; falls die Batteriespannung
über 18,1 V liegt, wird “HI” angezeigt. Wenn “HI”
oder “LO” angezeigt wird, das Wasserfahrzeug an
Land bringen und gegebenenfalls Batterie und
Ladesystem von einem Yamaha-Händler kontrol-
lieren lassen.
SJU17890
Indicador de combustible
El indicador de combustible sirve para com-
probar de forma cómoda el nivel de combustible
durante la navegación. El indicador de combusti-
ble dispone de ocho segmentos que muestran la
cantidad de combustible que queda en el depósi-
to.
NOTA:@ La indicación del nivel de combustible es más pre-
cisa cuando la moto de agua se encuentra en posi-
ción horizontal sobre un remolque o en el agua.
@
SJU22050
Cuentahoras/Voltímetro
NOTA:@ Para cambiar entre cuentahoras y voltímetro,
pulse el botón “Volt/Hour” 1
durante al menos
1 segundo después de que la indicación se haya
visualizado durante más de 10 segundos.
@
Cuentahoras
El cuentahoras sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua era nueva.
Vo l tímetro
El voltímetro indica el voltaje de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 voltios.
Si el voltaje de la batería es inferior a 8,0 vol-
tios, el voltímetro muestra la indicación “LO”; si
es superior a 18,1 voltios, muestra la indicación
“HI”. Si aparecen las indicaciones “HI” o “LO”,
vare la moto de agua y, si es preciso, haga revisar
el sistema de carga en un concesionario Yamaha.
A_F1X80.book Page 56 Friday, September 2, 2005 8:50 AM

2-57
F
FJU22060

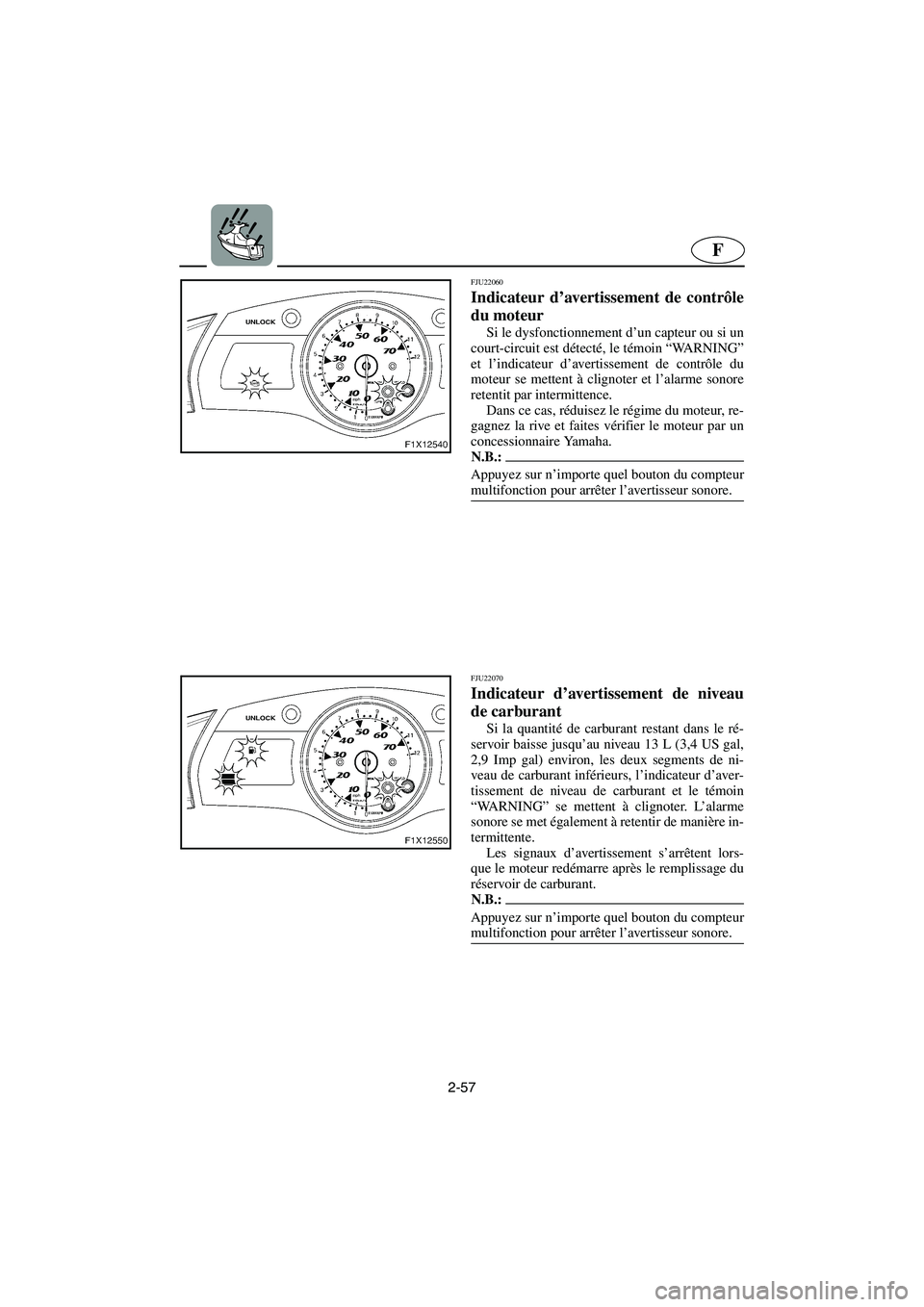

Indicateur d’avertissement de contrôle
du moteur
Si le dysfonctionnement d’un capteur ou si un
court-circuit est détecté, le témoin “WA R N I N G”
et l’indicateur d’avertissement de contrôle du
moteur se mettent à clignoter et l’alarme sonore
retentit par intermittence.
Dans ce cas, réduisez le régime du moteur, re-
gagnez la rive et faites vérifier le moteur par un
concessionnaire Yamaha.
N.B.:@ Appuyez sur n’importe quel bouton du compteur
multifonction pour arrêter l’avertisseur sonore.
@
FJU22070
Indicateur d’avertissement de niveau
de carburant
Si la quantité de carburant restant dans le ré-
servoir baisse jusqu’au niveau 13 L (3,4 US gal,
2,9 Imp gal) environ, les deux segments de ni-
veau de carburant inférieurs, l’indicateur d’aver-
tissement de niveau de carburant et le témoin
“WA R N I N G” se mettent à clignoter. L’alarme
sonore se met également à retentir de manière in-
termittente.
Les signaux d’avertissement s’arrêtent lors-
que le moteur redémarre après le remplissage du
réservoir de carburant.
N.B.:@ Appuyez sur n’importe quel bouton du compteur
multifonction pour arrêter l’avertisseur sonore.
@
A_F1X80.book Page 57 Friday, September 2, 2005 8:50 AM
