YAMAHA GIGGLE50 2007 Instructieboekje (in Dutch)

1-4
1
2
3
4
5
6
7
8
9
DAU10220
Q QQ Q
Q

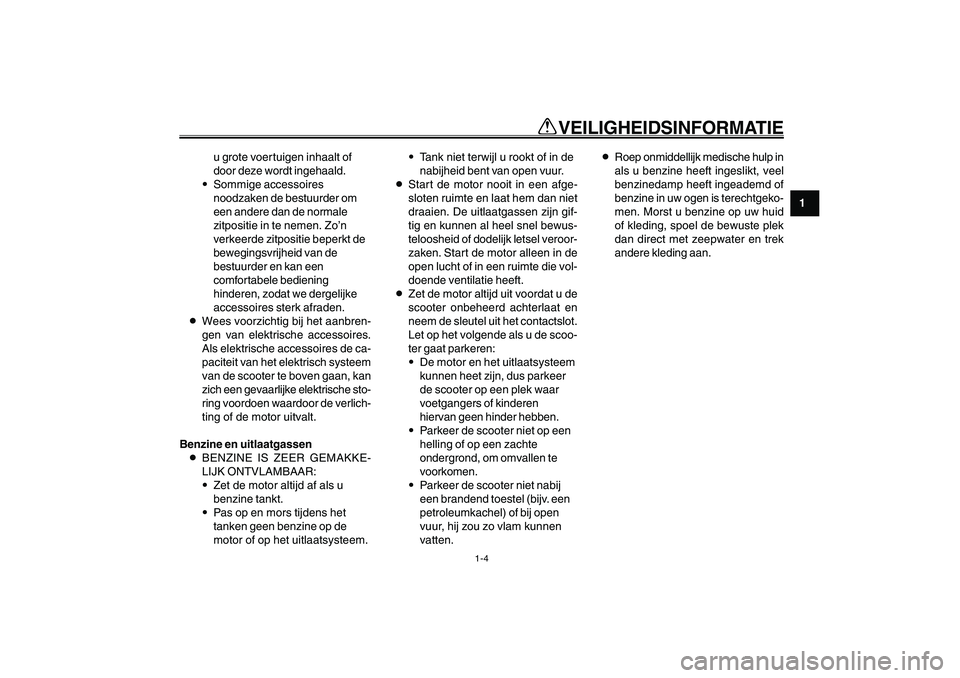

VEILIGHEIDSINFORMATIE
u grote voertuigen inhaalt of
door deze wordt ingehaald.
9Sommige accessoires
noodzaken de bestuurder om
een andere dan de normale
zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de
bewegingsvrijheid van de
bestuurder en kan een
comfortabele bediening
hinderen, zodat we dergelijke
accessoires sterk afraden.
8Wees voorzichtig bij het aanbren-
gen van elektrische accessoires.
Als elektrische accessoires de ca-
paciteit van het elektrisch systeem
van de scooter te boven gaan, kan
zich een gevaarlijke elektrische sto-
ring voordoen waardoor de verlich-
ting of de motor uitvalt.
Benzine en uitlaatgassen
8BENZINE IS ZEER GEMAKKE-
LIJK ONTVLAMBAAR:
9Zet de motor altijd af als u
benzine tankt.
9Pas op en mors tijdens het
tanken geen benzine op de
motor of op het uitlaatsysteem.9Tank niet terwijl u rookt of in de
nabijheid bent van open vuur.
8Start de motor nooit in een afge-
sloten ruimte en laat hem dan niet
draaien. De uitlaatgassen zijn gif-
tig en kunnen al heel snel bewus-
teloosheid of dodelijk letsel veroor-
zaken. Start de motor alleen in de
open lucht of in een ruimte die vol-
doende ventilatie heeft.
8Zet de motor altijd uit voordat u de
scooter onbeheerd achterlaat en
neem de sleutel uit het contactslot.
Let op het volgende als u de scoo-
ter gaat parkeren:
9De motor en het uitlaatsysteem
kunnen heet zijn, dus parkeer
de scooter op een plek waar
voetgangers of kinderen
hiervan geen hinder hebben.
9Parkeer de scooter niet op een
helling of op een zachte
ondergrond, om omvallen te
voorkomen.
9Parkeer de scooter niet nabij
een brandend toestel (bijv. een
petroleumkachel) of bij open
vuur, hij zou zo vlam kunnen
vatten.8Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel
benzinedamp heeft ingeademd of
benzine in uw ogen is terechtgeko-
men. Morst u benzine op uw huid
of kleding, spoel de bewuste plek
dan direct met zeepwater en trek
andere kleding aan.
15P-F819D-D0_ch1.pmd2007/06/21, 13:00 4

1-5
1
2
3
4
5
6
7
8
9
DAU10220
Q QQ Q
Q

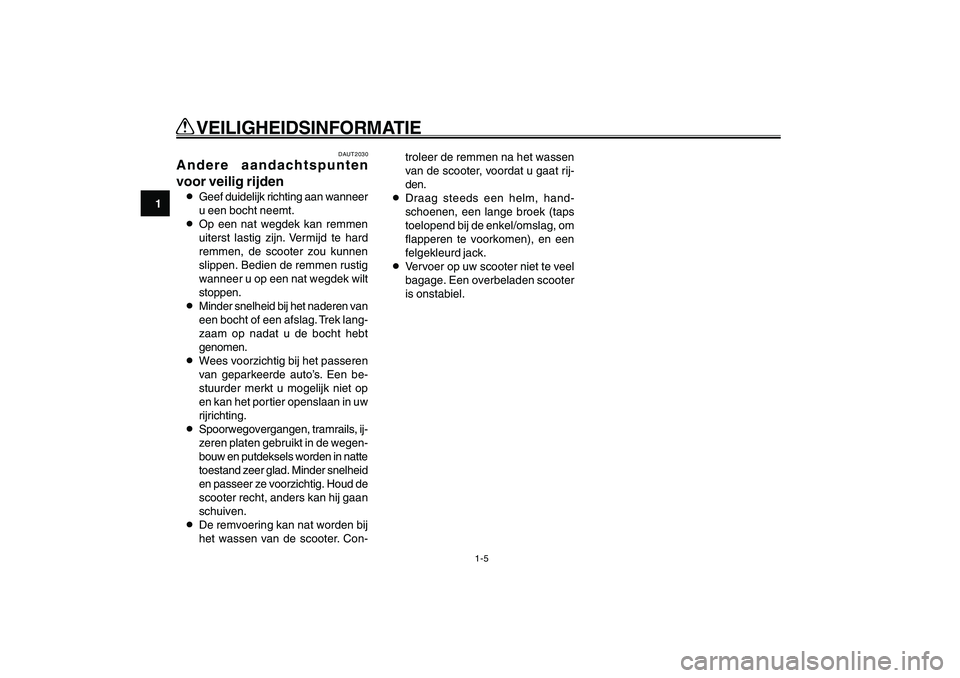

VEILIGHEIDSINFORMATIE
DAUT2030
Andere aandachtspunten
voor veilig rijden8Geef duidelijk richting aan wanneer
u een bocht neemt.
8Op een nat wegdek kan remmen
uiterst lastig zijn. Vermijd te hard
remmen, de scooter zou kunnen
slippen. Bedien de remmen rustig
wanneer u op een nat wegdek wilt
stoppen.
8Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt
genomen.
8Wees voorzichtig bij het passeren
van geparkeerde auto’s. Een be-
stuurder merkt u mogelijk niet op
en kan het portier openslaan in uw
rijrichting.
8Spoorwegovergangen, tramrails, ij-
zeren platen gebruikt in de wegen-
bouw en putdeksels worden in natte
toestand zeer glad. Minder snelheid
en passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
8De remvoering kan nat worden bij
het wassen van de scooter. Con- Aandachtspunten voor veilig rijden
troleer de remmen na het wassen
van de scooter, voordat u gaat rij-
den.
8Draag steeds een helm, hand-
schoenen, een lange broek (taps
toelopend bij de enkel/omslag, om
flapperen te voorkomen), en een
felgekleurd jack.
8Vervoer op uw scooter niet te veel
bagage. Een overbeladen scooter
is onstabiel.
15P-F819D-D0_ch1.pmd2007/06/21, 13:00 5

1-6
1
2
3
4
5
6
7
8
9
DAU10220
Q QQ Q
Q

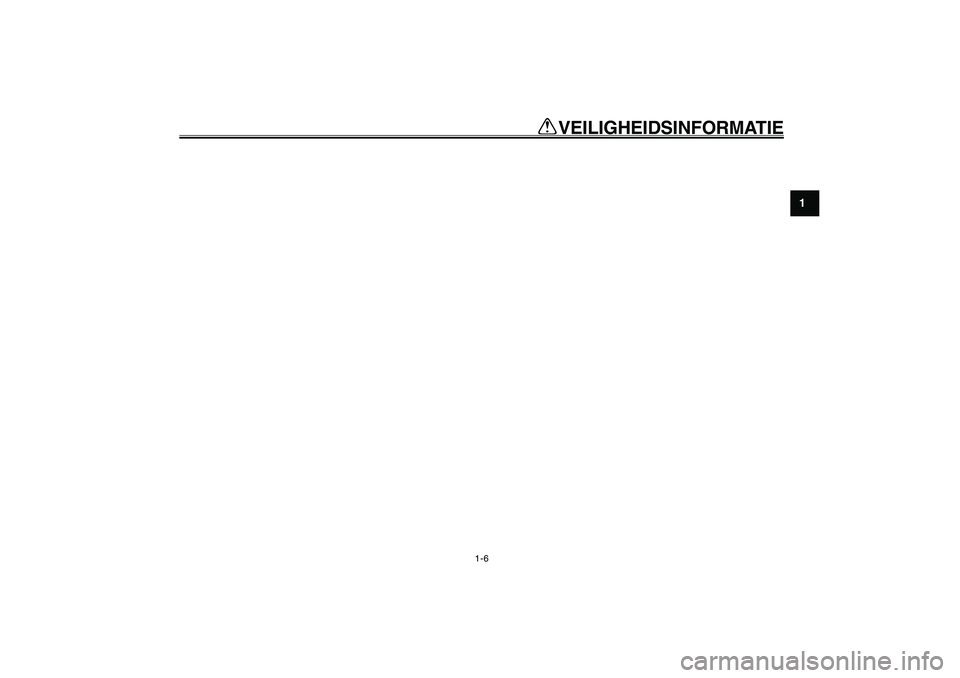

VEILIGHEIDSINFORMATIE
15P-F819D-D0_ch1.pmd2007/06/21, 13:00 6

2-1
1
2
3
4
5
6
7
8
9
DAU10400

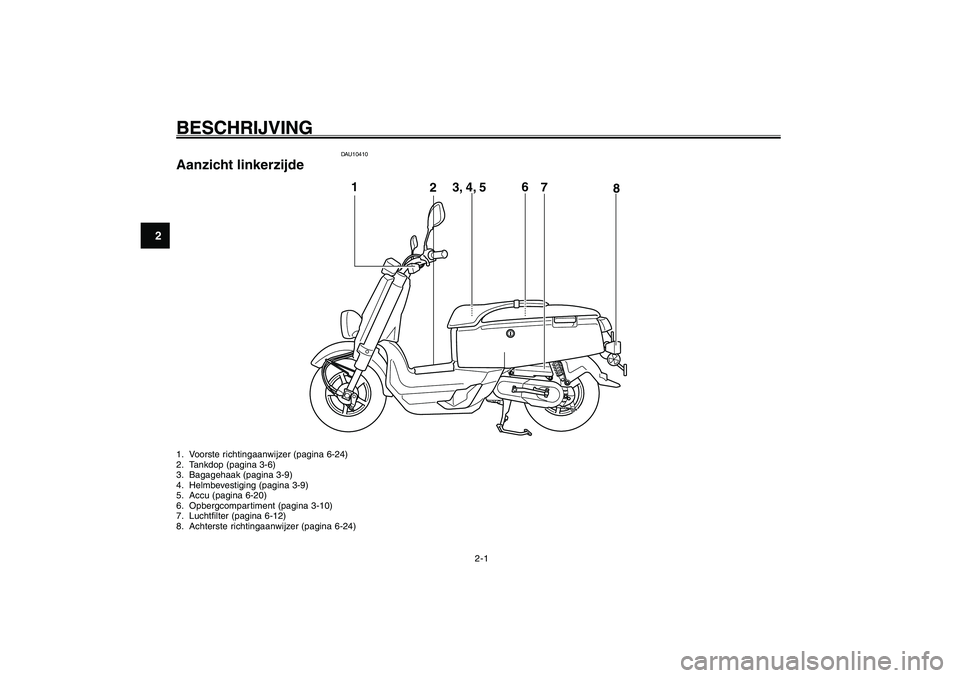

BESCHRIJVINGLocaties van onderdelen1. Voorste richtingaanwijzer (pagina 6-24)
2. Tankdop (pagina 3-6)
3. Bagagehaak (pagina 3-9)
4. Helmbevestiging (pagina 3-9)
5. Accu (pagina 6-20)
6. Opbergcompartiment (pagina 3-10)
7. Luchtfilter (pagina 6-12)
8. Achterste richtingaanwijzer (pagina 6-24)
1
23, 4, 56
8
7
DAU10400
BESCHRIJVING
DAU10410
Aanzicht linkerzijde
15P-F819D-D0_ch2.pmd2007/06/20, 20:10 1

2-2
1
2
3
4
5
6
7
8
9
DAU10400
BESCHRIJVING

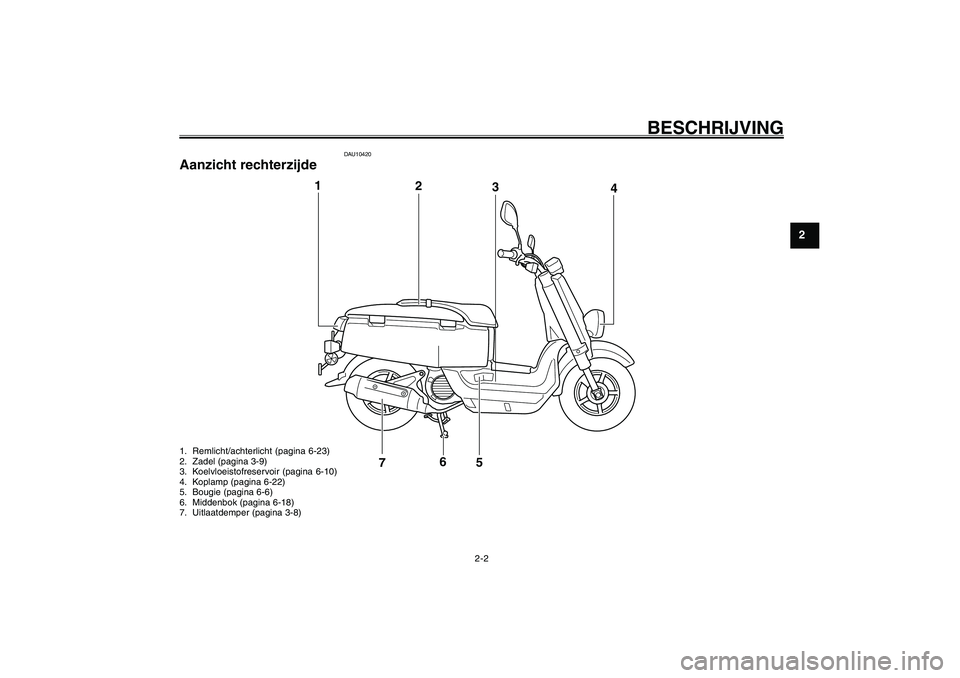

1. Remlicht/achterlicht (pagina 6-23)
2. Zadel (pagina 3-9)
3. Koelvloeistofreservoir (pagina 6-10)
4. Koplamp (pagina 6-22)
5. Bougie (pagina 6-6)
6. Middenbok (pagina 6-18)
7. Uitlaatdemper (pagina 3-8)
2
3 1
4
5
6
7
DAU10420
Aanzicht rechterzijde
15P-F819D-D0_ch2.pmd2007/06/20, 20:10 2

2-3
1
2
3
4
5
6
7
8
9
DAU10400

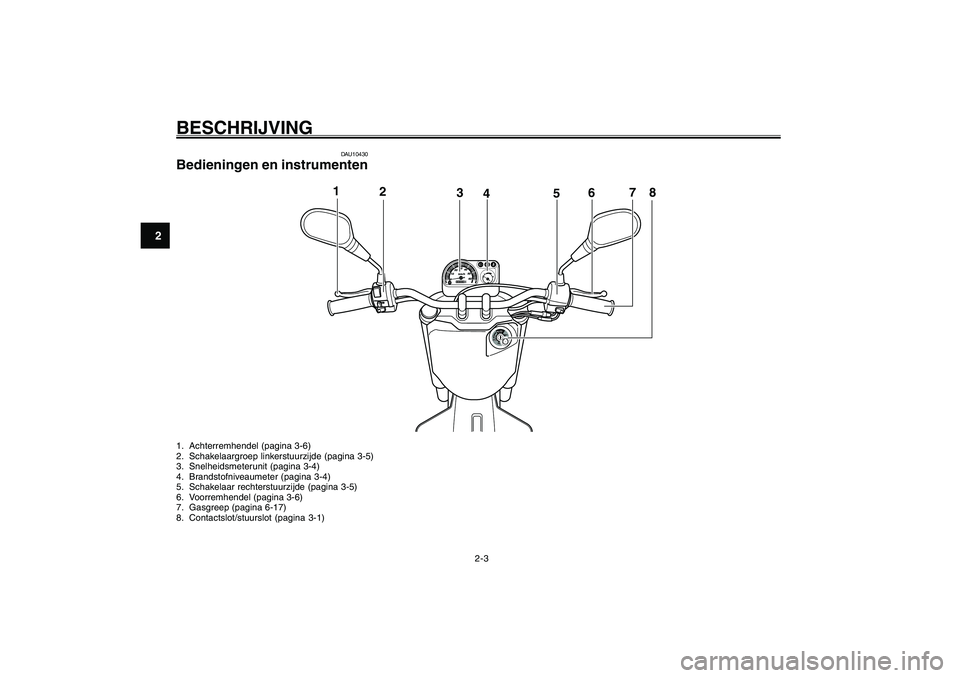

BESCHRIJVING1. Achterremhendel (pagina 3-6)
2. Schakelaargroep linkerstuurzijde (pagina 3-5)
3. Snelheidsmeterunit (pagina 3-4)
4. Brandstofniveaumeter (pagina 3-4)
5. Schakelaar rechterstuurzijde (pagina 3-5)
6. Voorremhendel (pagina 3-6)
7. Gasgreep (pagina 6-17)
8. Contactslot/stuurslot (pagina 3-1)
1
2
3
4
5
6
7
8
DAU10430
Bedieningen en instrumenten
15P-F819D-D0_ch2.pmd2007/06/20, 20:10 3

3-1
1
2
3
4
5
6
7
8
9
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

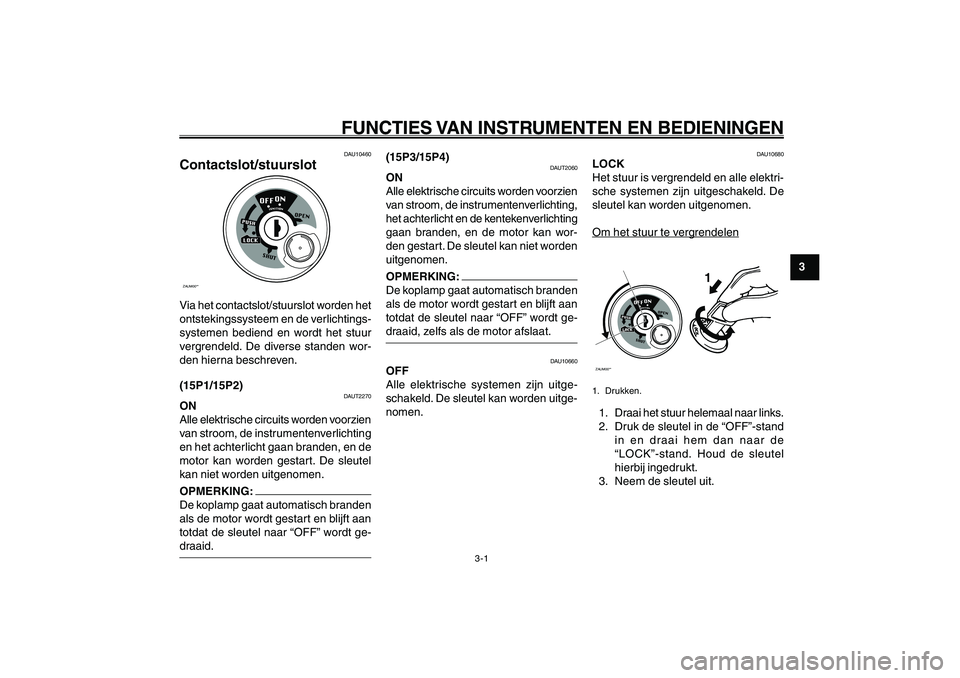

Contactslot/stuurslot
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENDAU10460
Contactslot/stuurslotZAUM00**Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtings-
systemen bediend en wordt het stuur
vergrendeld. De diverse standen wor-
den hierna beschreven.
(15P1/15P2)
DAUT2270
ON
Alle elektrische circuits worden voorzien
van stroom, de instrumentenverlichting
en het achterlicht gaan branden, en de
motor kan worden gestart. De sleutel
kan niet worden uitgenomen.OPMERKING:
De koplamp gaat automatisch branden
als de motor wordt gestart en blijft aan
totdat de sleutel naar “OFF” wordt ge-
draaid.
(15P3/15P4)
DAUT2060
ON
Alle elektrische circuits worden voorzien
van stroom, de instrumentenverlichting,
het achterlicht en de kentekenverlichting
gaan branden, en de motor kan wor-
den gestart. De sleutel kan niet worden
uitgenomen.OPMERKING:
De koplamp gaat automatisch branden
als de motor wordt gestart en blijft aan
totdat de sleutel naar “OFF” wordt ge-
draaid, zelfs als de motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitge-
schakeld. De sleutel kan worden uitge-
nomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektri-
sche systemen zijn uitgeschakeld. De
sleutel kan worden uitgenomen.Om het stuur te v
erg
rendelen
ZAUM00**
1
1. Drukken.1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand
in en draai hem dan naar de
“LOCK”-stand. Houd de sleutel
hierbij ingedrukt.
3. Neem de sleutel uit.
15P-F819D-D0_ch3.pmd2007/06/22, 19:20 1

3-2
1
2
3
4
5
6
7
8
9
DAU1044D

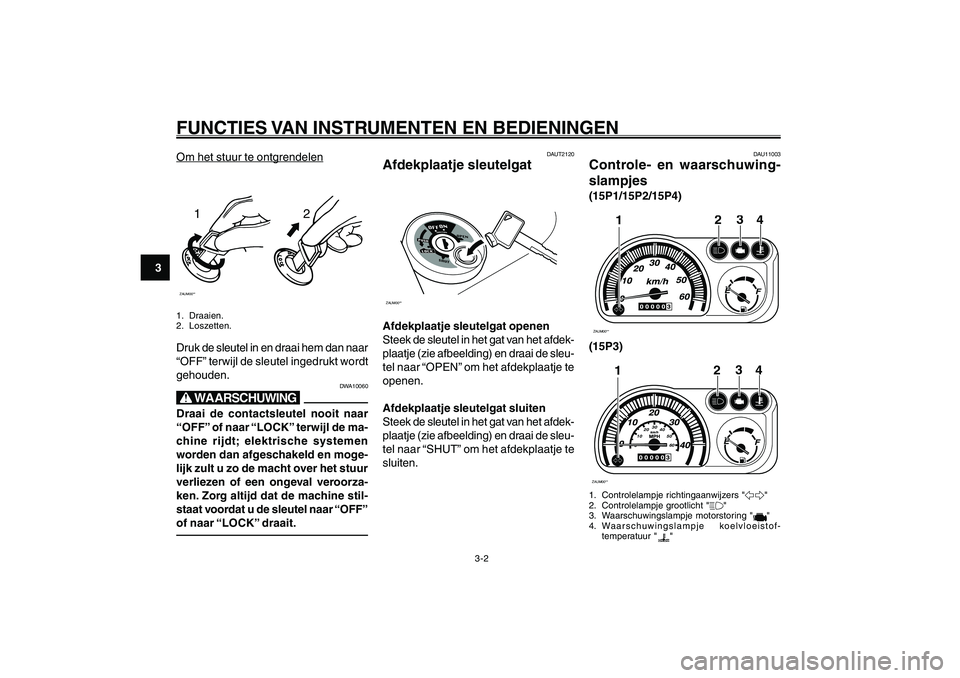

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENAfdekplaatje sleutelgat
Controle- en waarschuwingslampjesOm het stuur te ontg
rendelen
12
ZAUM00**1. Draaien.
2. Loszetten.Druk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt
gehouden.
DWA10060
X@Draai de contactsleutel nooit naar
“OFF” of naar “LOCK” terwijl de ma-
chine rijdt; elektrische systemen
worden dan afgeschakeld en moge-
lijk zult u zo de macht over het stuur
verliezen of een ongeval veroorza-
ken. Zorg altijd dat de machine stil-
staat voordat u de sleutel naar “OFF”
of naar “LOCK” draait.
DAUT2120
Afdekplaatje sleutelgatZAUM00**Afdekplaatje sleutelgat openen
Steek de sleutel in het gat van het afdek-
plaatje (zie afbeelding) en draai de sleu-
tel naar “OPEN” om het afdekplaatje te
openen.
Afdekplaatje sleutelgat sluiten
Steek de sleutel in het gat van het afdek-
plaatje (zie afbeelding) en draai de sleu-
tel naar “SHUT” om het afdekplaatje te
sluiten.
DAU11003
Controle- en waarschuwing-
slampjes(15P1/15P2/15P4)ZAUM00**
3
24
1
(15P3)ZAUM00**
0102030
40
50
60
3
24
1
1. Controlelampje richtingaanwijzers "5"
2. Controlelampje grootlicht "&"
3. Waarschuwingslampje motorstoring "
"
4. Waarschuwingslampje koelvloeistof-
temperatuur "
"
15P-F819D-D0_ch3.pmd2007/06/22, 19:20 2

3-3
1
2
3
4
5
6
7
8
9
DAU1044D
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

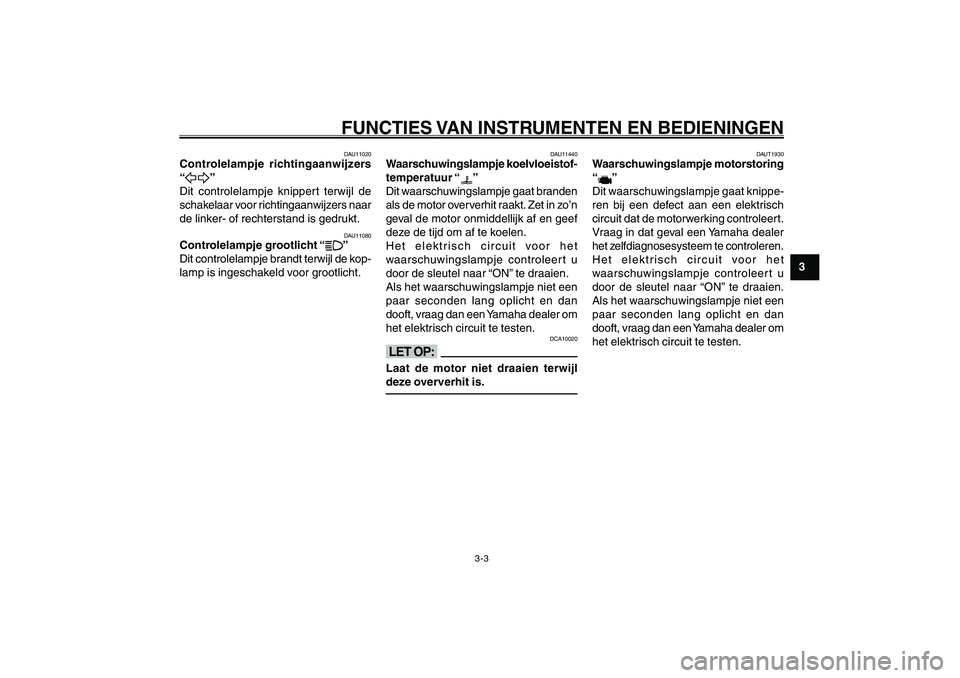

Controlelampje richtingaanwijzers
Controlelampje grootlicht
Waarschuwingslampje koelvloeistoftemperatuur
Waarschuwingslampje motorstoring
DAU11020
Controlelampje richtingaanwijzers
“
5 55 5
5”
Dit controlelampje knippert terwijl de
schakelaar voor richtingaanwijzers naar
de linker- of rechterstand is gedrukt.
DAU11080
Controlelampje grootlicht “
& && &
&”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11440
Waarschuwingslampje koelvloeistof-
temperatuur “
”
Dit waarschuwingslampje gaat branden
als de motor oververhit raakt. Zet in zo’n
geval de motor onmiddellijk af en geef
deze de tijd om af te koelen.
Het elektrisch circuit voor het
waarschuwingslampje controleert u
door de sleutel naar “ON” te draaien.
Als het waarschuwingslampje niet een
paar seconden lang oplicht en dan
dooft, vraag dan een Yamaha dealer om
het elektrisch circuit te testen.
DCA10020
<>Laat de motor niet draaien terwijl
deze oververhit is.
DAUT1930
Waarschuwingslampje motorstoring
“
”
Dit waarschuwingslampje gaat knippe-
ren bij een defect aan een elektrisch
circuit dat de motorwerking controleert.
Vraag in dat geval een Yamaha dealer
het zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het
waarschuwingslampje controleert u
door de sleutel naar “ON” te draaien.
Als het waarschuwingslampje niet een
paar seconden lang oplicht en dan
dooft, vraag dan een Yamaha dealer om
het elektrisch circuit te testen.
15P-F819D-D0_ch3.pmd2007/06/22, 19:20 3

3-4
1
2
3
4
5
6
7
8
9
DAU1044D

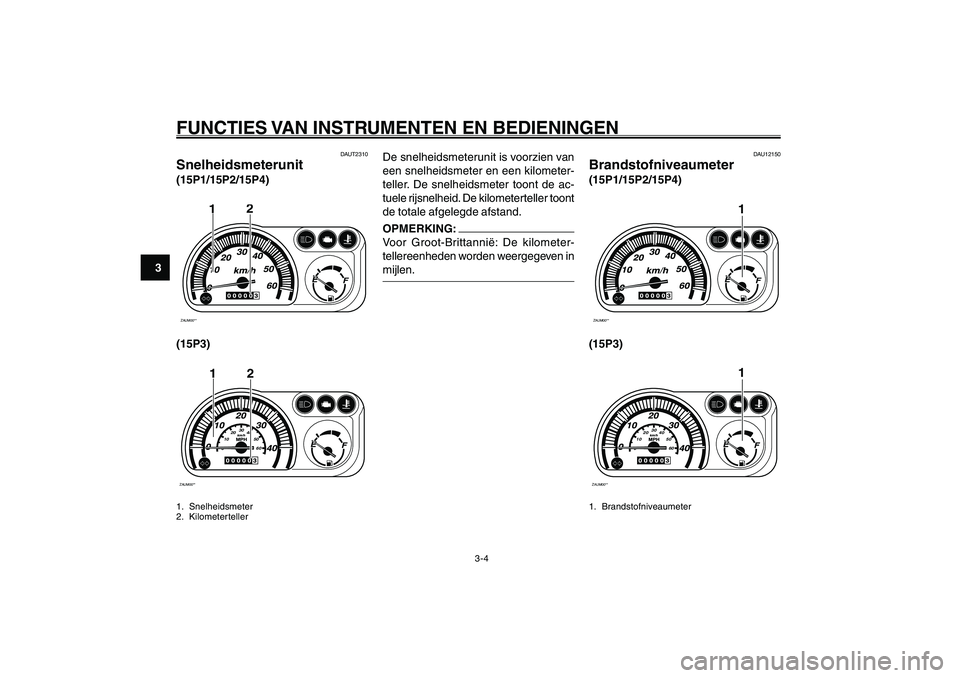

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGENSnelheidsmeterunit
Brandstofniveaumeter
DAUT2310
Snelheidsmeterunit(15P1/15P2/15P4)ZAUM00**
2
1
(15P3)ZAUM00**
2
0102030
40
50
60
1
1. Snelheidsmeter
2. Kilometerteller
De snelheidsmeterunit is voorzien van
een snelheidsmeter en een kilometer-
teller. De snelheidsmeter toont de ac-
tuele rijsnelheid. De kilometerteller toont
de totale afgelegde afstand.OPMERKING:
Voor Groot-Brittannië: De kilometer-
tellereenheden worden weergegeven in
mijlen.
DAU12150
Brandstofniveaumeter(15P1/15P2/15P4)ZAUM00**
1
(15P3)ZAUM00**
1
0102030
40
50
60
1. Brandstofniveaumeter
15P-F819D-D0_ch3.pmd2007/06/22, 19:20 4
