YAMAHA GIGGLE50 2007 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2007, Model line: GIGGLE50, Model: YAMAHA GIGGLE50 2007Pages: 72, PDF-Größe: 0.9 MB
Page 1 of 72
15P-F8199-G0XF50E
BEDIENUNGSANLEITUNG
15P-F8199-G0_cv.pmd2007/07/18, 12:28 2
Page 2 of 72
1
2
3
4
5
6
7
8
915P-F8199-G0_ch0.pmd2007/06/20, 20:22 1
Page 3 of 72
1
2
3
4
5
6
7
8
9

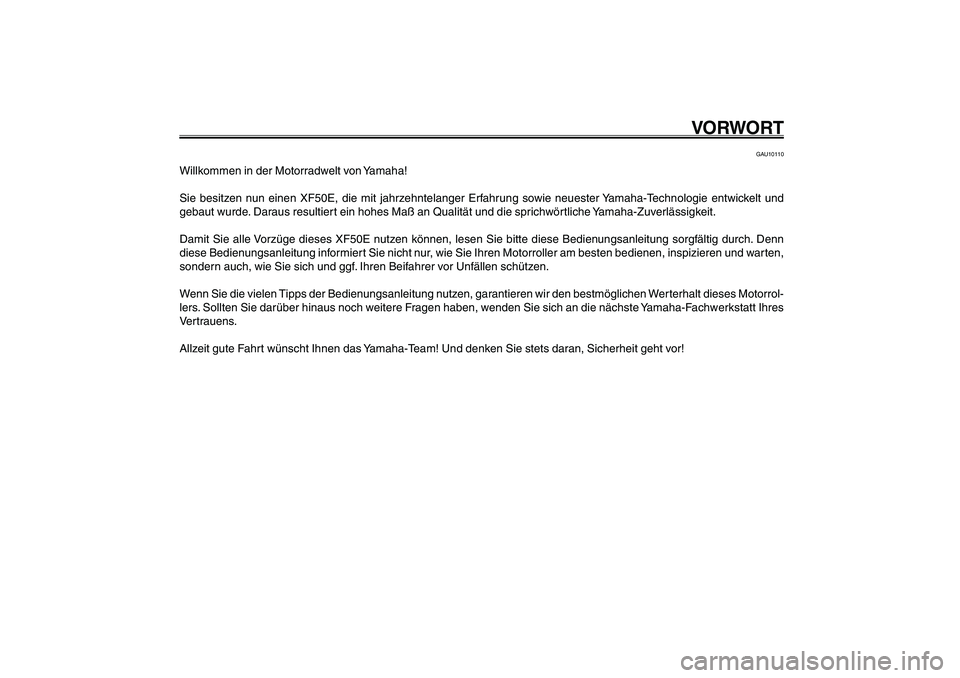

GAU10050
VORWORT
GAU10110
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun einen XF50E, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und
gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieses XF50E nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn
diese Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten,
sondern auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrol-
lers. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres
Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
15P-F8199-G0_ch0.pmd2007/06/20, 20:22 2
Page 4 of 72
1
2
3
4
5
6
7
8
9
Q
GAU10122

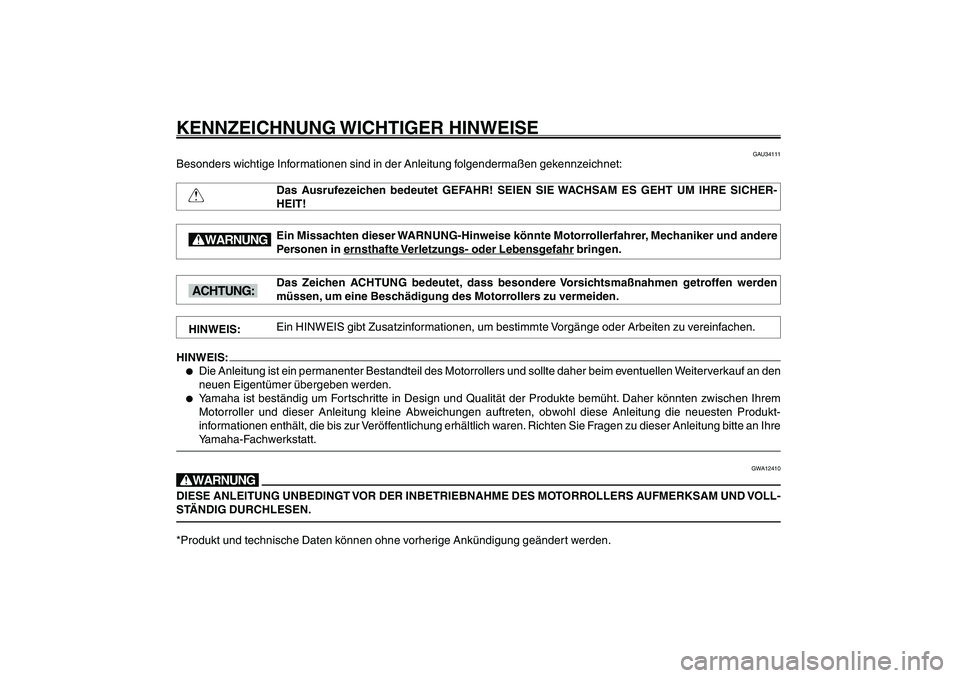

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34111
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Missachten dieser WARNUNG-Hinweise könnte Motorrollerfahrer, Mechaniker und andere
Personen in
ernsthafte
Verletzungs- oder Lebensg
efahr bringen.
Das Zeichen ACHTUNG bedeutet, dass besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrollers zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
HINWEIS:●
Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an den
neuen Eigentümer übergeben werden.
●
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem
Motorroller und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produkt-
informationen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre
Yamaha-Fachwerkstatt.
GWA12410
WDIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND VOLL-
STÄNDIG DURCHLESEN.*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
dD WHINWEIS:
15P-F8199-G0_ch0.pmd2007/06/20, 20:22 3
Page 5 of 72
1
2
3
4
5
6
7
8
9
GAUT1390

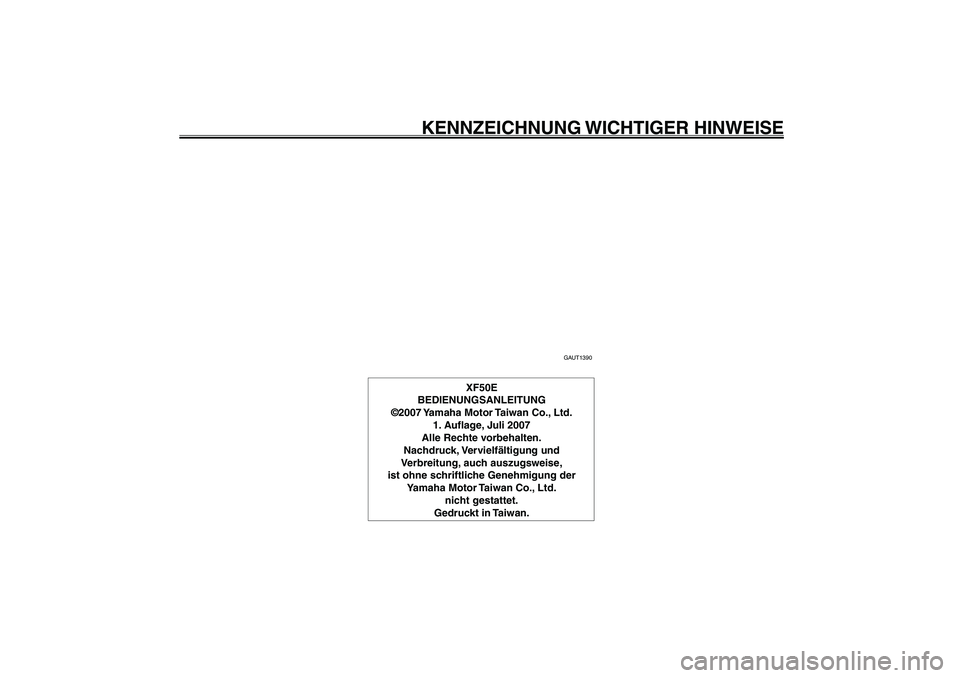

XF50E
BEDIENUNGSANLEITUNG
©2007 Yamaha Motor Taiwan Co., Ltd.
1. Auflage, Juli 2007
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Taiwan Co., Ltd.
nicht gestattet.
Gedruckt in Taiwan.
GAU10122
KENNZEICHNUNG WICHTIGER HINWEISE
15P-F8199-G0_ch0.pmd2007/06/20, 20:22 4
Page 6 of 72
1
2
3
4
5
6
7
8
9

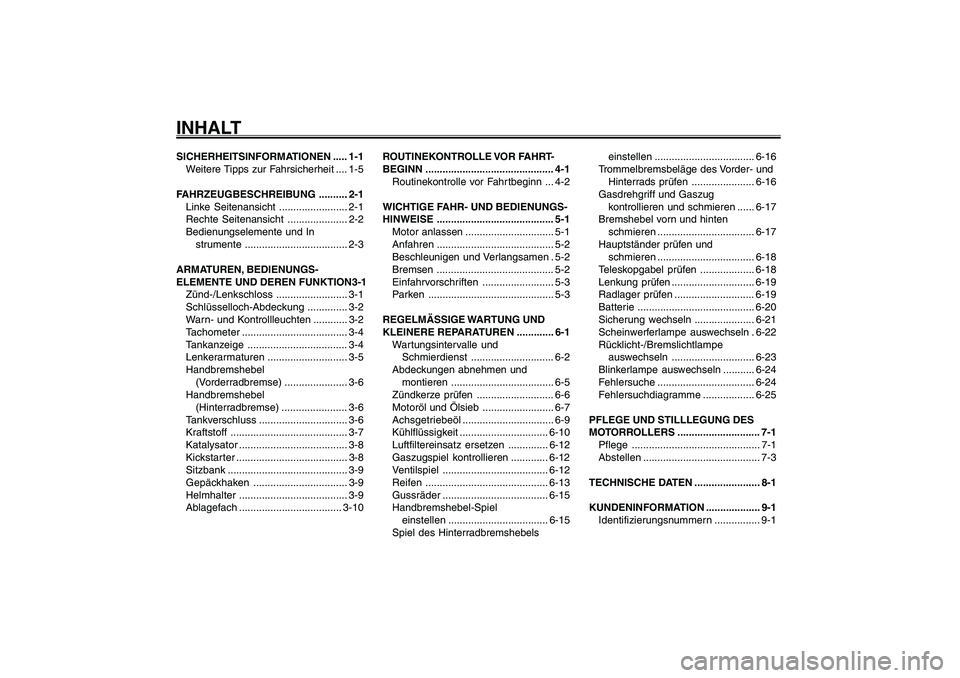

SICHERHEITSINFORMATIONEN ..... 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
FAHRZEUGBESCHREIBUNG .......... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht ..................... 2-2
Bedienungselemente und In
strumente.................................... 2-3
ARMATUREN, BEDIENUNGS-
ELEMENTE UND DEREN FUNKTION3-1
Zünd-/Lenkschloss......................... 3-1
Schlüsselloch-Abdeckung.............. 3-2
Warn- und Kontrollleuchten ............ 3-2
Tachometer..................................... 3-4
Tankanzeige ...................................3-4
Lenkerarmaturen............................ 3-5
Handbremshebel
(Vorderradbremse) ...................... 3-6
Handbremshebel
(Hinterradbremse) .......................3-6
Tankverschluss ............................... 3-6
Kraftstoff......................................... 3-7
Katalysator...................................... 3-8
Kickstarter....................................... 3-8
Sitzbank.......................................... 3-9
Gepäckhaken................................. 3-9
Helmhalter...................................... 3-9
Ablagefach.................................... 3-10
GAU10210
INHALT
ROUTINEKONTROLLE VOR FAHRT-
BEGINN ............................................. 4-1
Routinekontrolle vor Fahr tbeginn ... 4-2
WICHTIGE FAHR- UND BEDIENUNGS-
HINWEISE ......................................... 5-1
Motor anlassen ............................... 5-1
Anfahren......................................... 5-2
Beschleunigen und Verlangsamen . 5-2
Bremsen .........................................5-2
Einfahrvorschriften .........................5-3
Parken ............................................ 5-3
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN ............. 6-1
Wartungsintervalle und
Schmierdienst............................. 6-2
Abdeckungen abnehmen und
montieren.................................... 6-5
Zündkerze prüfen ........................... 6-6
Motoröl und Ölsieb ......................... 6-7
Achsgetriebeöl................................ 6-9
Kühlflüssigkeit............................... 6-10
Luftfiltereinsatz ersetzen .............. 6-12
Gaszugspiel kontrollieren ............. 6-12
Ventilspiel..................................... 6-12
Reifen........................................... 6-13
Gussräder..................................... 6-15
Handbremshebel-Spiel
einstellen................................... 6-15
Spiel des Hinterradbremshebelseinstellen................................... 6-16
Trommelbremsbeläge des Vorder- und
Hinterrads prüfen ...................... 6-16
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-17
Bremshebel vorn und hinten
schmieren.................................. 6-17
Hauptständer prüfen und
schmieren.................................. 6-18
Teleskopgabel prüfen ................... 6-18
Lenkung prüfen ............................. 6-19
Radlager prüfen ............................ 6-19
Batterie......................................... 6-20
Sicherung wechseln ..................... 6-21
Scheinwerferlampe auswechseln . 6-22
Rücklicht-/Bremslichtlampe
auswechseln............................. 6-23
Blinkerlampe auswechseln ........... 6-24
Fehlersuche.................................. 6-24
Fehlersuchdiagramme .................. 6-25
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ............................. 7-1
Pflege............................................. 7-1
Abstellen......................................... 7-3
TECHNISCHE DATEN ....................... 8-1
KUNDENINFORMATION ................... 9-1
Identifizierungsnummern ................ 9-1
15P-F8199-G0_ch0.pmd2007/06/20, 20:22 5
Page 7 of 72
1
2
3
4
5
6
7
8
9
GAU10210

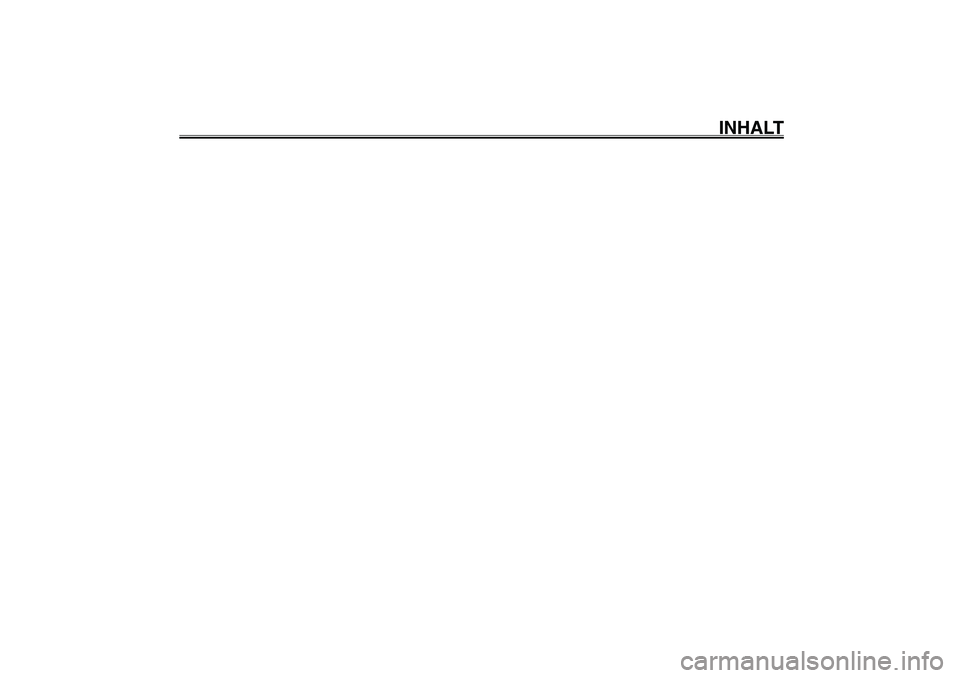

INHALT
15P-F8199-G0_ch0.pmd2007/06/20, 20:22 6
Page 8 of 72
1-1
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q

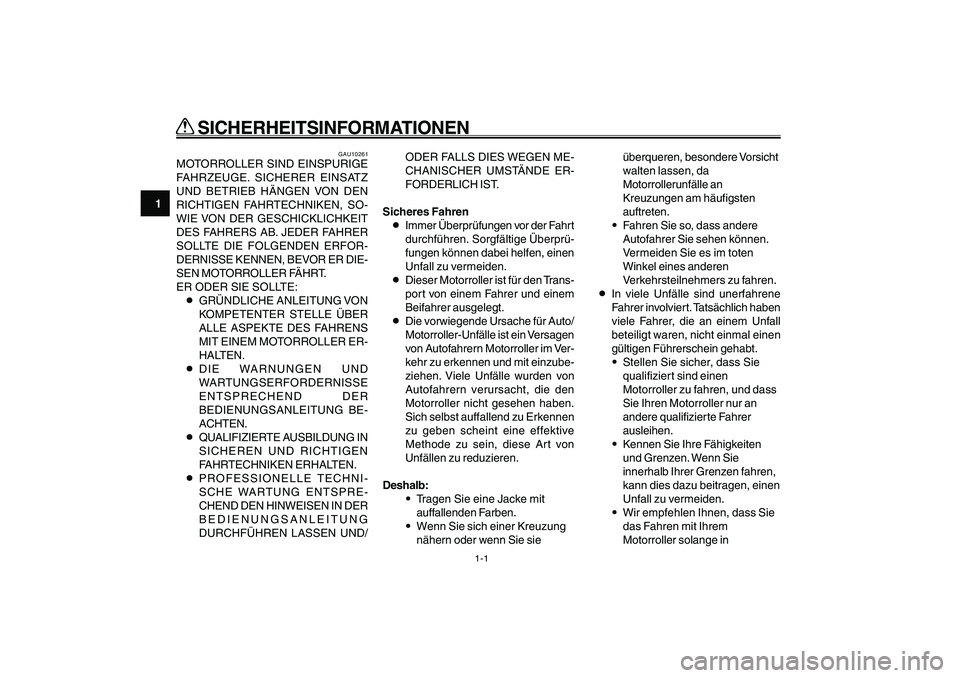

SICHERHEITSINFORMATIONEN
GAU10261
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN, SO-
WIE VON DER GESCHICKLICHKEIT
DES FAHRERS AB. JEDER FAHRER
SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER DIE-
SEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:
8GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER ER-
HALTEN.
8DIE WARNUNGEN UND
WARTUNGSERFORDERNISSE
ENTSPRECHEND DER
BEDIENUNGSANLEITUNG BE-
ACHTEN.
8QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
8PROFESSIONELLE TECHNI-
SCHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN DER
BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN UND/ODER FALLS DIES WEGEN ME-
CHANISCHER UMSTÄNDE ER-
FORDERLICH IST.
Sicheres Fahren
8Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprü-
fungen können dabei helfen, einen
Unfall zu vermeiden.
8Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.
8Die vorwiegende Ursache für Auto/
Motorroller-Unfälle ist ein Versagen
von Autofahrern Motorroller im Ver-
kehr zu erkennen und mit einzube-
ziehen. Viele Unfälle wurden von
Autofahrern verursacht, die den
Motorroller nicht gesehen haben.
Sich selbst auffallend zu Erkennen
zu geben scheint eine effektive
Methode zu sein, diese Art von
Unfällen zu reduzieren.
Deshalb:
9Tragen Sie eine Jacke mit
auffallenden Farben.
9Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sieüberqueren, besondere Vorsicht
walten lassen, da
Motorrollerunfälle an
Kreuzungen am häufigsten
auftreten.
9Fahren Sie so, dass andere
Autofahrer Sie sehen können.
Vermeiden Sie es im toten
Winkel eines anderen
Verkehrsteilnehmers zu fahren.
8In viele Unfälle sind unerfahrene
Fahrer involviert. Tatsächlich haben
viele Fahrer, die an einem Unfall
beteiligt waren, nicht einmal einen
gültigen Führerschein gehabt.
9Stellen Sie sicher, dass Sie
qualifiziert sind einen
Motorroller zu fahren, und dass
Sie Ihren Motorroller nur an
andere qualifizierte Fahrer
ausleihen.
9Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie
innerhalb Ihrer Grenzen fahren,
kann dies dazu beitragen, einen
Unfall zu vermeiden.
9Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem
Motorroller solange in Sicherheitsinformationen
GAU10220
Q QQ Q
Q
SICHERHEITSINFORMATIONEN
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 1
Page 9 of 72
1-2
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q
SICHERHEITSINFORMATIONEN

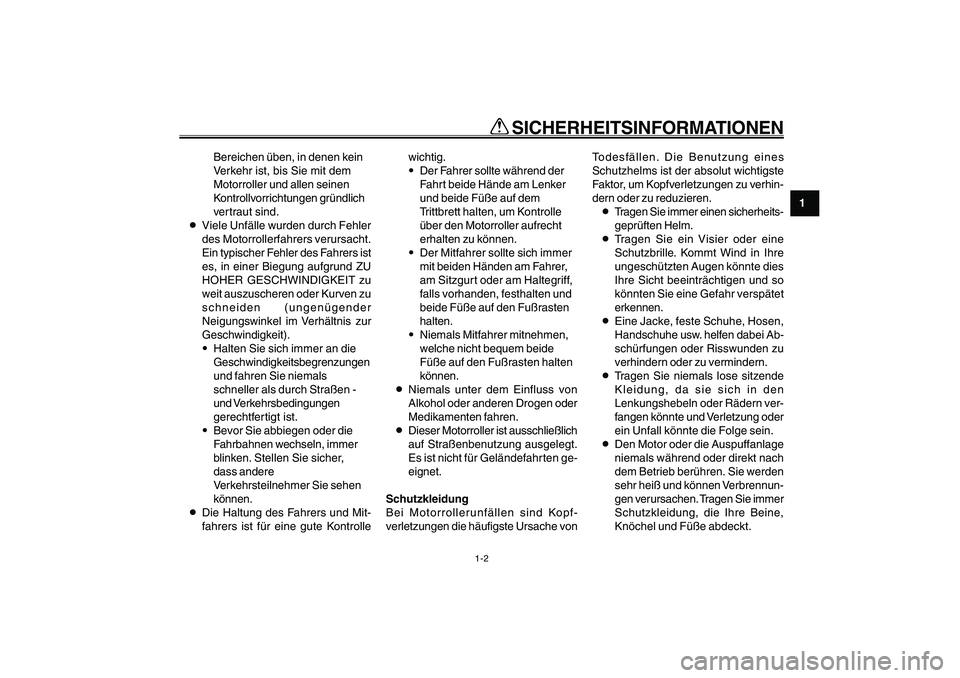

Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem
Motorroller und allen seinen
Kontrollvorrichtungen gründlich
vertraut sind.
8Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers ist
es, in einer Biegung aufgrund ZU
HOHER GESCHWINDIGKEIT zu
weit auszuscheren oder Kurven zu
schneiden (ungenügender
Neigungswinkel im Verhältnis zur
Geschwindigkeit).
9Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen
gerechtfertigt ist.
9Bevor Sie abbiegen oder die
Fahrbahnen wechseln, immer
blinken. Stellen Sie sicher,
dass andere
Verkehrsteilnehmer Sie sehen
können.
8Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrollewichtig.
9Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem
Trittbrett halten, um Kontrolle
über den Motorroller aufrecht
erhalten zu können.
9Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.
9Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.
8Niemals unter dem Einfluss von
Alkohol oder anderen Drogen oder
Medikamenten fahren.
8Dieser Motorroller ist ausschließlich
auf Straßenbenutzung ausgelegt.
Es ist nicht für Geländefahrten ge-
eignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopf-
verletzungen die häufigste Ursache vonTodesfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu verhin-
dern oder zu reduzieren.
8Tragen Sie immer einen sicherheits-
geprüften Helm.
8Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen und so
könnten Sie eine Gefahr verspätet
erkennen.
8Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei Ab-
schürfungen oder Risswunden zu
verhindern oder zu vermindern.
8Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den
Lenkungshebeln oder Rädern ver-
fangen könnte und Verletzung oder
ein Unfall könnte die Folge sein.
8Den Motor oder die Auspuffanlage
niemals während oder direkt nach
dem Betrieb berühren. Sie werden
sehr heiß und können Verbrennun-
gen verursachen. Tragen Sie immer
Schutzkleidung, die Ihre Beine,
Knöchel und Füße abdeckt.
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 2
Page 10 of 72
1-3
1
2
3
4
5
6
7
8
9
GAU10220
Q QQ Q
Q
SICHERHEITSINFORMATIONEN8Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrol-
ler vorgenommen und nicht von Yamaha
genehmigt worden sind, oder die Ent-
fernung von Originalausstattung, kön-
nen den Motorroller zur Benutzung un-
sicher machen und ernsthafte Körper-
verletzung nach sich ziehen. Modifika-
tionen können auch Ihren Motorroller zur
Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltens-
charakteristik Ihres Motorrollers beein-
flussen, falls die Gewichtsverteilung des
Motorrollers verändert wird. Um die Mög-
lichkeit eines Unfalls zu vermeiden, ge-
hen Sie mit Gepäck oder Zubehör, das
Sie Ihrem Motorroller hinzufügen, äu-
ßerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorroller
zusätzlich beladen oder Zubehör hinzu-
gefügt ist. Im Folgenden einige allgemei-
ne Richtlinien für das Beladen oder Hin-
zufügen von Zubehör an Ihren Motorrol-ler:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht über-
schreiten.
Max. Gesamtzuladung
177 kg (390 lb)
Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:
8Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe wie
möglich am Motorroller gehalten
werden. Stellen Sie sicher, dass
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-
torrollers verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein
Mindestmaß zu halten.
8Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zube-
hör und Gepäck sicher am Motor-
roller befestigt ist, bevor Sie los-
fahren. Zubehör- und Gepäckhalte-
rungen häufig kontrollieren.8Niemals große oder schwere Ge-
genstände am Lenker, an der
Teleskopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenker-
reaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorroller entwickelt. Da Yamaha nicht
alles andere Zubehör, das erhältlich sein
könnte, testen kann, sind Sie selbst
verantwortlich für die richtige Auswahl,
die Installation und Verwendung von
Zubehör, das nicht von Yamaha herge-
stellt worden ist. Bei der Auswahl und
dem Einbau von Zubehör äußerste Vor-
sicht walten lassen.
Halten Sie sich an die folgenden Richt-
linien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie Zubehör-
teile anbringen.
8Installieren Sie niemals Zubehör
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung sorg-
15P-F8199-G0_ch1.pmd2007/06/20, 20:23 3
