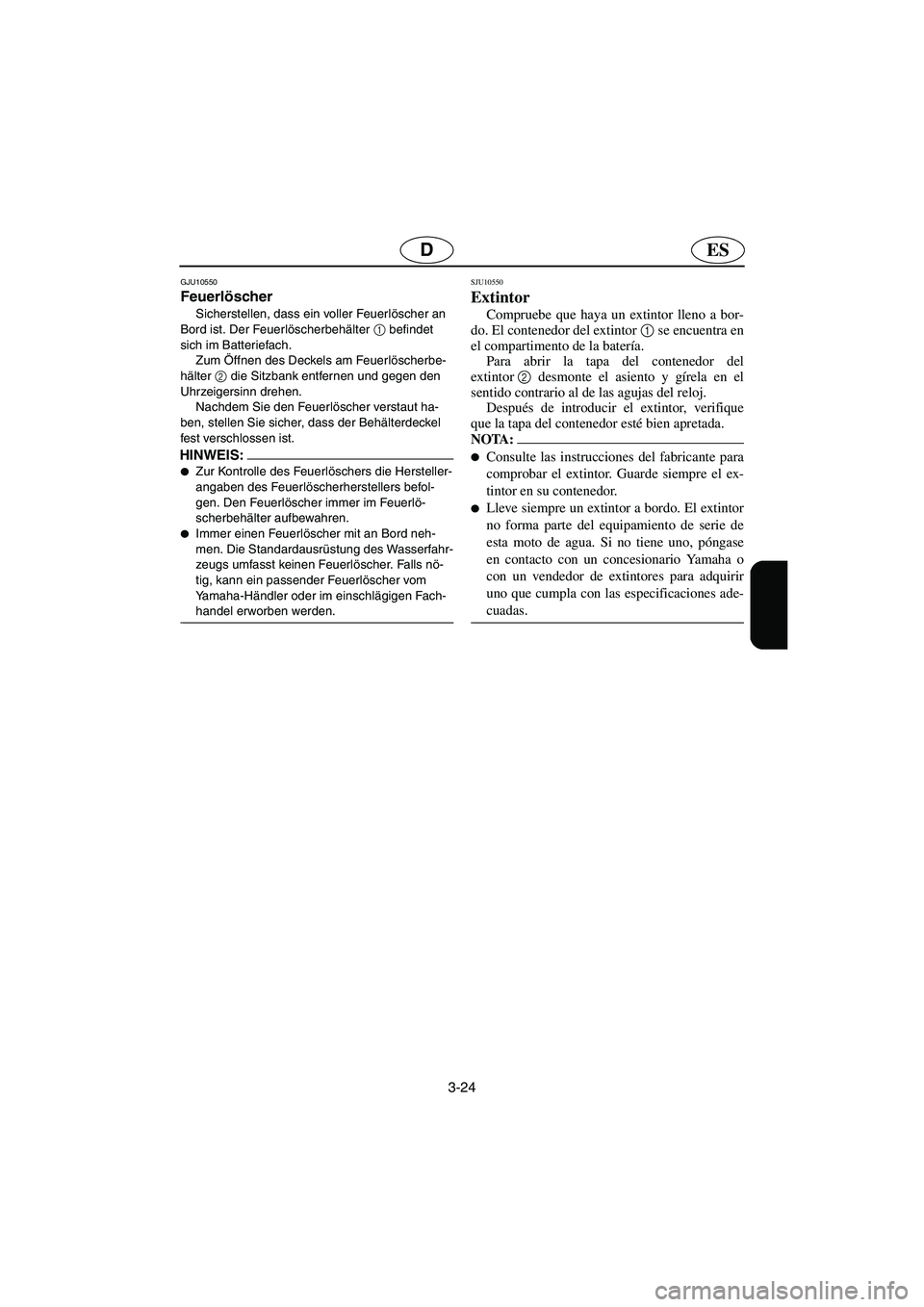

3-24
ESD
GJU10550
Feuerlöscher
Sicherstellen, dass ein voller Feuerlöscher an
Bord ist. Der Feuerlöscherbehälter 1
befindet
sich im Batteriefach.
Zum Öffnen des Deckels am Feuerlöscherbe-
hälter 2
die Sitzbank entfernen und gegen den
Uhrzeigersinn drehen.
Nachdem Sie den Feuerlöscher verstaut ha-
ben, stellen Sie sicher, dass der Behälterdeckel
fest verschlossen ist.
HINWEIS:@
Zur Kontrolle des Feuerlöschers die Hersteller-
angaben des Feuerlöscherherstellers befol-
gen. Den Feuerlöscher immer im Feuerlö-
scherbehälter aufbewahren.

Immer einen Feuerlöscher mit an Bord neh-
men. Die Standardausrüstung des Wasserfahr-
zeugs umfasst keinen Feuerlöscher. Falls nö-
tig, kann ein passender Feuerlöscher vom
Yamaha-Händler oder im einschlägigen Fach-
handel erworben werden.
@
SJU10550
Extintor
Compruebe que haya un extintor lleno a bor-
do. El contenedor del extintor 1
se encuentra en
el compartimento de la batería.
Para abrir la tapa del contenedor del
extintor2
desmonte el asiento y gírela en el
sentido contrario al de las agujas del reloj.
Después de introducir el extintor, verifique
que la tapa del contenedor esté bien apretada.
NOTA:@
Consulte las instrucciones del fabricante para
comprobar el extintor. Guarde siempre el ex-
tintor en su contenedor.

Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla con las especificaciones ade-
cuadas.
@
A_F1G80.book Page 24 Wednesday, July 27, 2005 7:22 PM

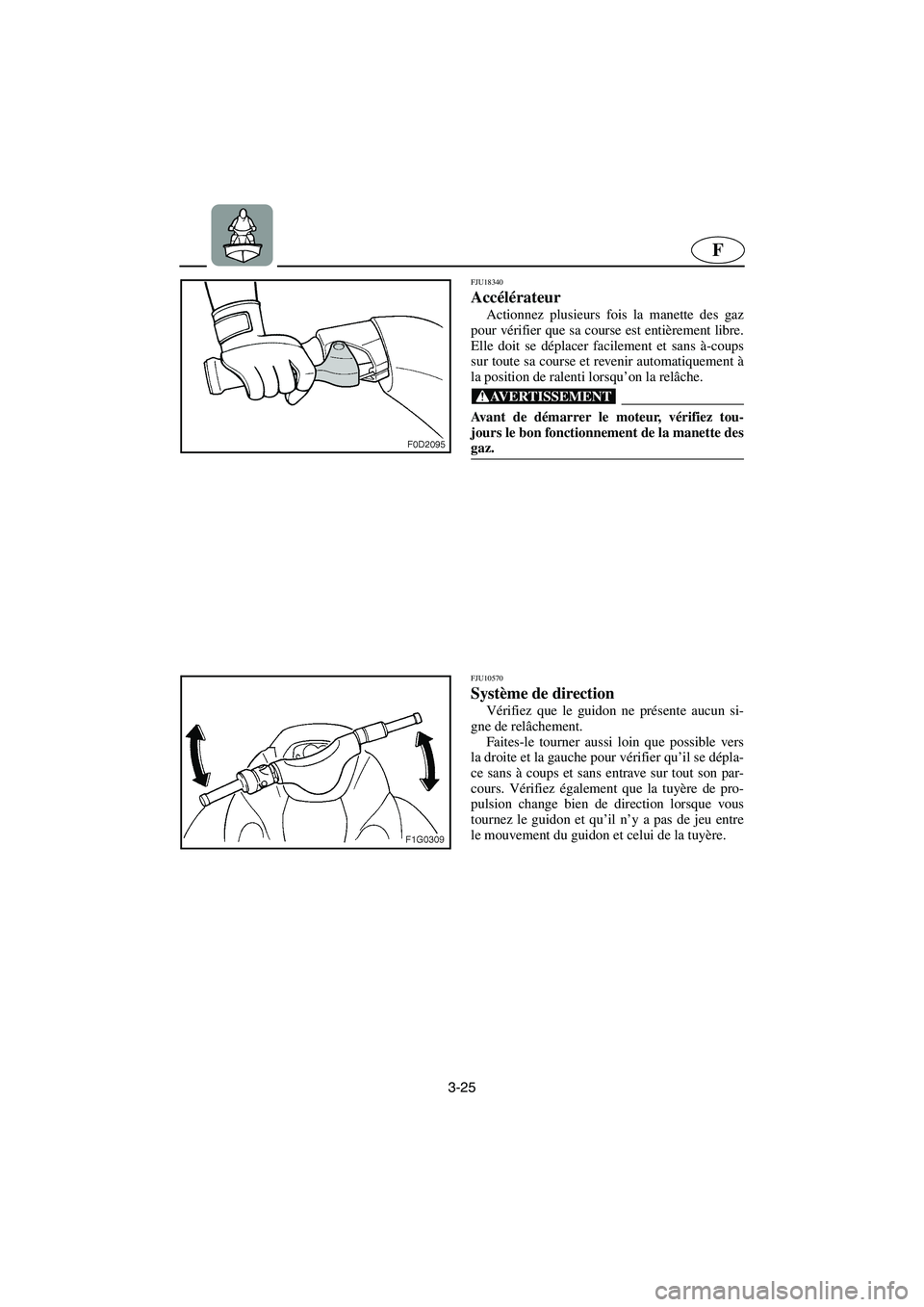

3-25
F
FJU18340
Accélérateur
Actionnez plusieurs fois la manette des gaz
pour vérifier que sa course est entièrement libre.
Elle doit se déplacer facilement et sans à-coups
sur toute sa course et revenir automatiquement à
la position de ralenti lorsqu’on la relâche.
@ Avant de démarrer le moteur, vérifiez tou-
jours le bon fonctionnement de la manette des
gaz.
@
FJU10570
Système de direction
Vérifiez que le guidon ne présente aucun si-
gne de relâchement.
Faites-le tourner aussi loin que possible vers
la droite et la gauche pour vérifier qu’il se dépla-
ce sans à coups et sans entrave sur tout son par-
cours. Vérifiez également que la tuyère de pro-
pulsion change bien de direction lorsque vous
tournez le guidon et qu’il n’y a pas de jeu entre
le mouvement du guidon et celui de la tuyère.
A_F1G80.book Page 25 Wednesday, July 27, 2005 7:22 PM

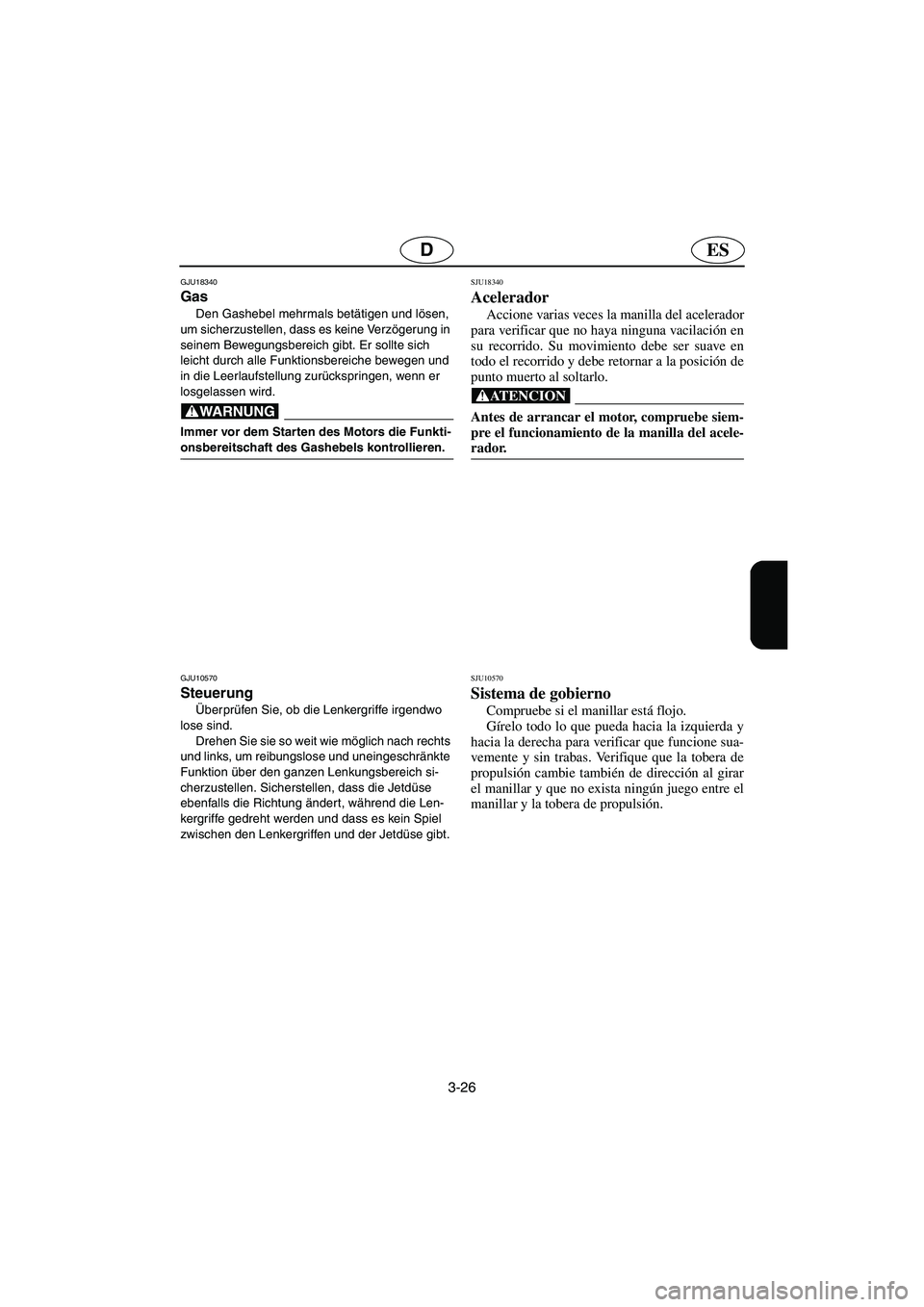

3-26
ESD
GJU18340
Gas
Den Gashebel mehrmals betätigen und lösen,
um sicherzustellen, dass es keine Verzögerung in
seinem Bewegungsbereich gibt. Er sollte sich
leicht durch alle Funktionsbereiche bewegen und
in die Leerlaufstellung zurückspringen, wenn er
losgelassen wird.
@ Immer vor dem Starten des Motors die Funkti-
onsbereitschaft des Gashebels kontrollieren.
@
GJU10570
Steuerung
Überprüfen Sie, ob die Lenkergriffe irgendwo
lose sind.
Drehen Sie sie so weit wie möglich nach rechts
und links, um reibungslose und uneingeschränkte
Funktion über den ganzen Lenkungsbereich si-
cherzustellen. Sicherstellen, dass die Jetdüse
ebenfalls die Richtung änder t, während die Len-
kergriffe gedreht werden und dass es kein Spiel
zwischen den Lenkergriffen und der Jetdüse gibt.
SJU18340
Acelerador
Accione varias veces la manilla del acelerador
para verificar que no haya ninguna vacilación en
su recorrido. Su movimiento debe ser suave en
todo el recorrido y debe retornar a la posición de
punto muerto al soltarlo.
@ Antes de arrancar el motor, compruebe siem-
pre el funcionamiento de la manilla del acele-
rador.
@
SJU10570
Sistema de gobierno
Compruebe si el manillar está flojo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que funcione sua-
vemente y sin trabas. Verifique que la tobera de
propulsión cambie también de dirección al girar
el manillar y que no exista ningún juego entre el
manillar y la tobera de propulsión.
A_F1G80.book Page 26 Wednesday, July 27, 2005 7:22 PM

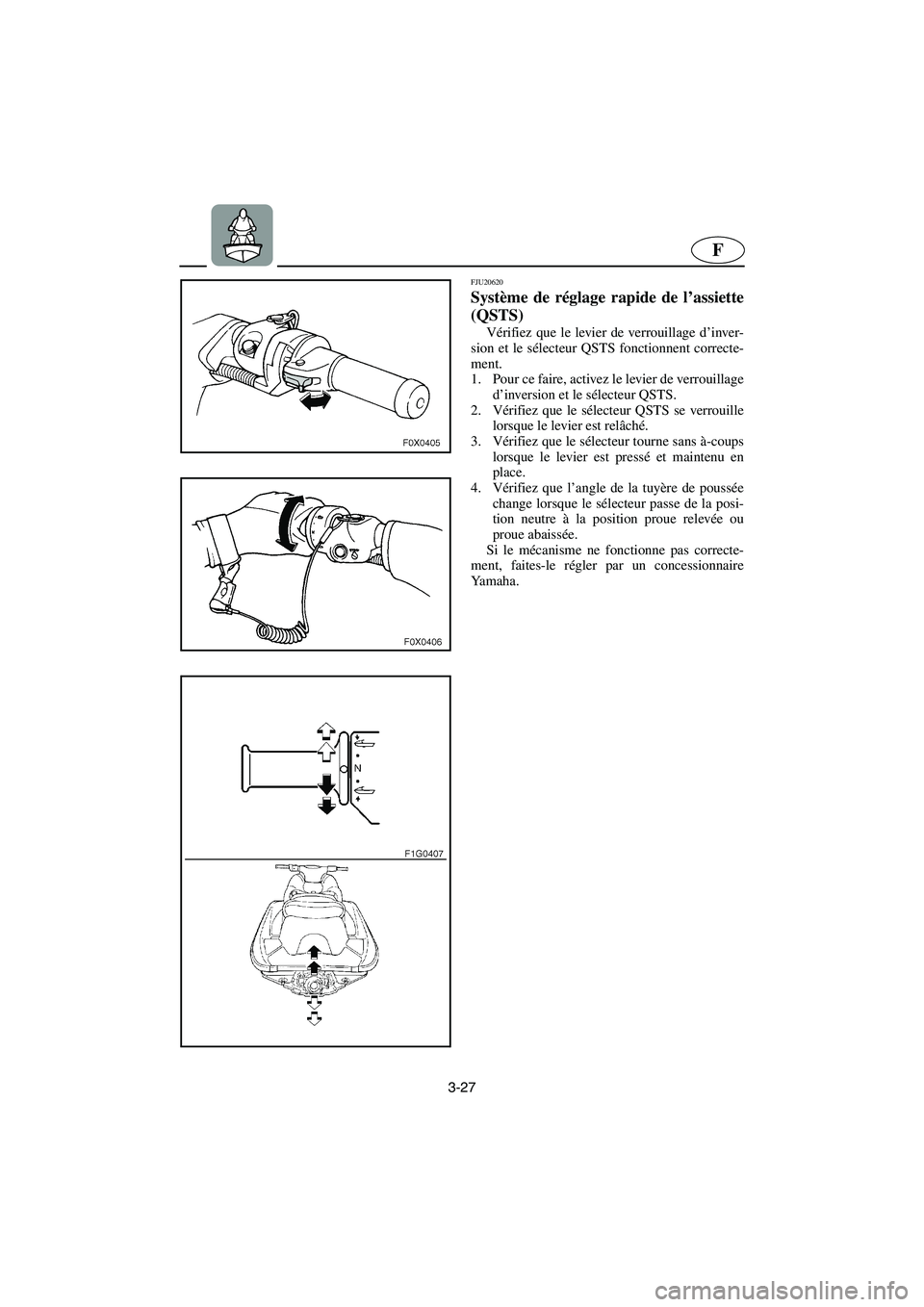

3-27
F
FJU20620
Système de réglage rapide de l’assiette
(QSTS)
Vérifiez que le levier de verrouillage d’inver-
sion et le sélecteur QSTS fonctionnent correcte-
ment.
1. Pour ce faire, activez le levier de verrouillage
d’inversion et le sélecteur QSTS.
2. Vérifiez que le sélecteur QSTS se verrouille
lorsque le levier est relâché.
3. Vérifiez que le sélecteur tourne sans à-coups
lorsque le levier est pressé et maintenu en
place.
4. Vérifiez que l’angle de la tuyère de poussée
change lorsque le sélecteur passe de la posi-
tion neutre à la position proue relevée ou
proue abaissée.
Si le mécanisme ne fonctionne pas correcte-
ment, faites-le régler par un concessionnaire
Yamaha.
A_F1G80.book Page 27 Wednesday, July 27, 2005 7:22 PM

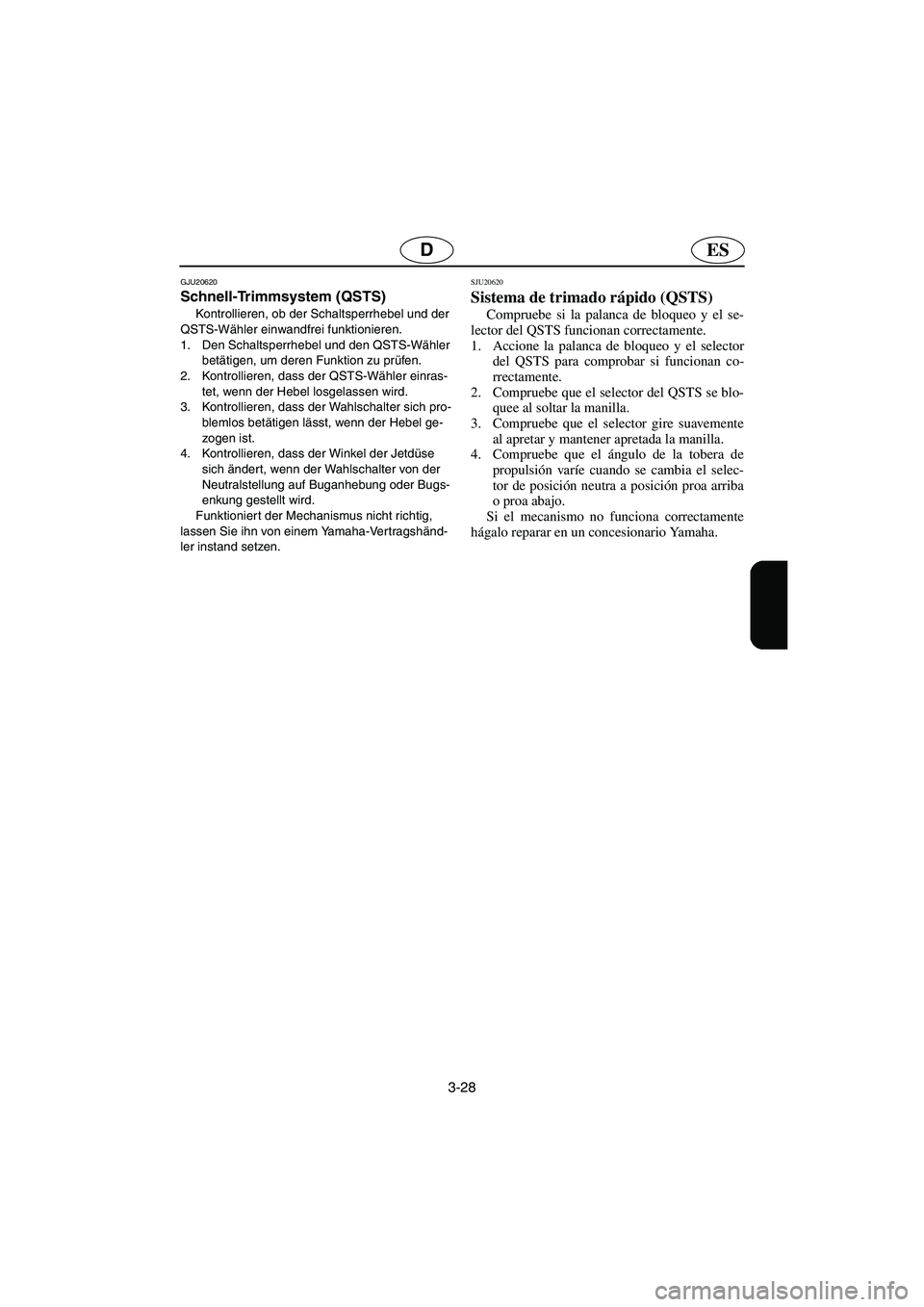

3-28
ESD
GJU20620
Schnell-Trimmsystem (QSTS)
Kontrollieren, ob der Schaltsperrhebel und der
QSTS-Wähler einwandfrei funktionieren.
1. Den Schaltsperrhebel und den QSTS-Wähler
betätigen, um deren Funktion zu prüfen.
2. Kontrollieren, dass der QSTS-Wähler einras-
tet, wenn der Hebel losgelassen wird.
3. Kontrollieren, dass der Wahlschalter sich pro-
blemlos betätigen lässt, wenn der Hebel ge-
zogen ist.
4. Kontrollieren, dass der Winkel der Jetdüse
sich ändert, wenn der Wahlschalter von der
Neutralstellung auf Buganhebung oder Bugs-
enkung gestellt wird.
Funktioniert der Mechanismus nicht richtig,
lassen Sie ihn von einem Yamaha-Vertragshänd-
ler instand setzen.
SJU20620
Sistema de trimado rápido (QSTS)
Compruebe si la palanca de bloqueo y el se-
lector del QSTS funcionan correctamente.
1. Accione la palanca de bloqueo y el selector
del QSTS para comprobar si funcionan co-
rrectamente.
2. Compruebe que el selector del QSTS se blo-
quee al soltar la manilla.
3. Compruebe que el selector gire suavemente
al apretar y mantener apretada la manilla.
4. Compruebe que el ángulo de la tobera de
propulsión varíe cuando se cambia el selec-
tor de posición neutra a posición proa arriba
o proa abajo.
Si el mecanismo no funciona correctamente
hágalo reparar en un concesionario Yamaha.
A_F1G80.book Page 28 Wednesday, July 27, 2005 7:22 PM

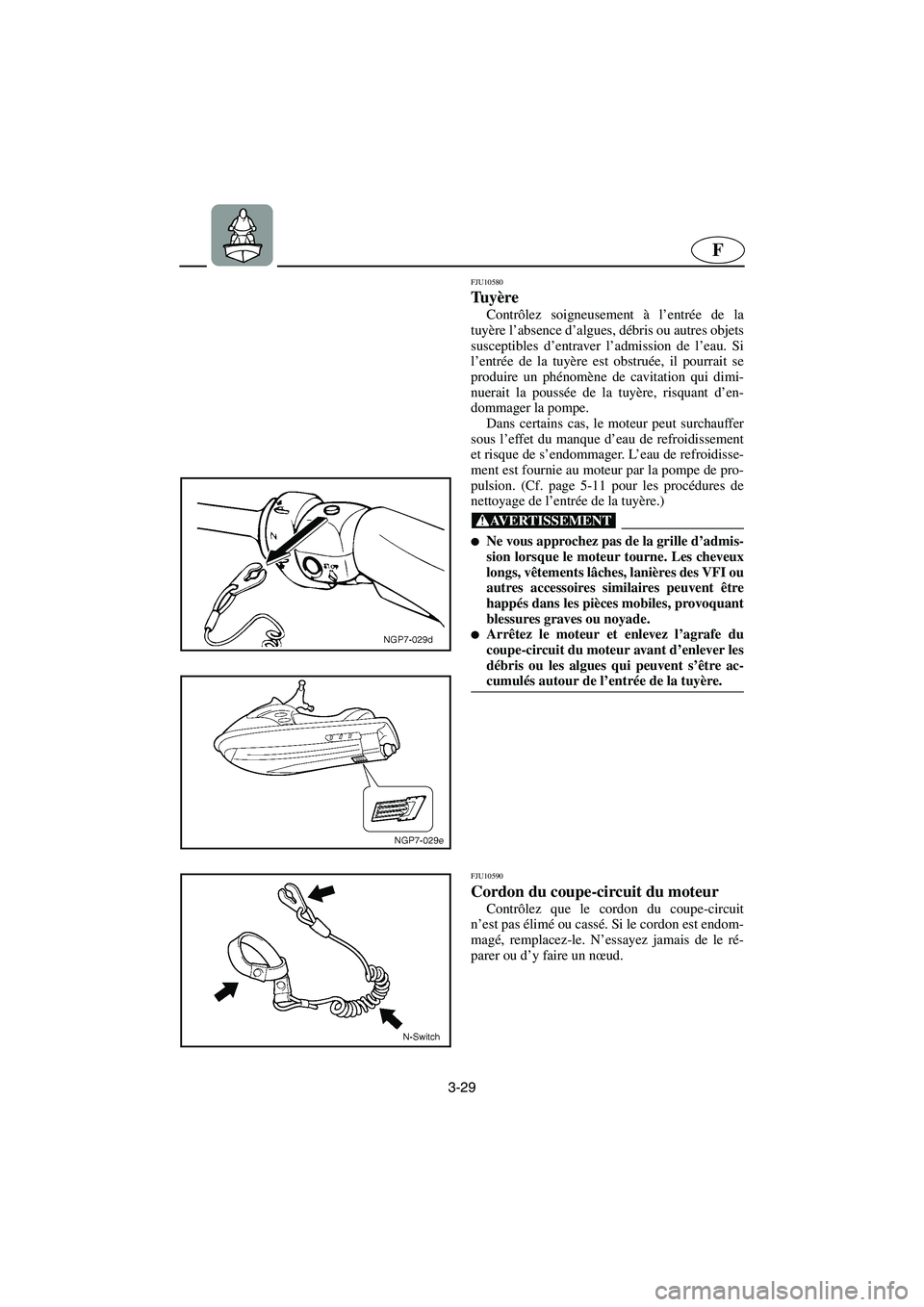

3-29
F
FJU10580
Tu yère
Contrôlez soigneusement à l’entrée de la
tuyère l’absence d’algues, débris ou autres objets
susceptibles d’entraver l’admission de l’eau. Si
l’entrée de la tuyère est obstruée, il pourrait se
produire un phénomène de cavitation qui dimi-
nuerait la poussée de la tuyère, risquant d’en-
dommager la pompe.
Dans certains cas, le moteur peut surchauffer
sous l’effet du manque d’eau de refroidissement
et risque de s’endommager. L’eau de refroidisse-
ment est fournie au moteur par la pompe de pro-
pulsion. (Cf. page 5-11 pour les procédures de
nettoyage de l’entrée de la tuyère.)
@
Ne vous approchez pas de la grille d’admis-
sion lorsque le moteur tourne. Les cheveux
longs, vêtements lâches, lanières des VFI ou
autres accessoires similaires peuvent être
happés dans les pièces mobiles, provoquant
blessures graves ou noyade.

Arrêtez le moteur et enlevez l’agrafe du
coupe-circuit du moteur avant d’enlever les
débris ou les algues qui peuvent s’être ac-
cumulés autour de l’entrée de la tuyère.
@
FJU10590
Cordon du coupe-circuit du moteur
Contrôlez que le cordon du coupe-circuit
n’est pas élimé ou cassé. Si le cordon est endom-
magé, remplacez-le. N’essayez jamais de le ré-
parer ou d’y faire un nœud.
A_F1G80.book Page 29 Wednesday, July 27, 2005 7:22 PM

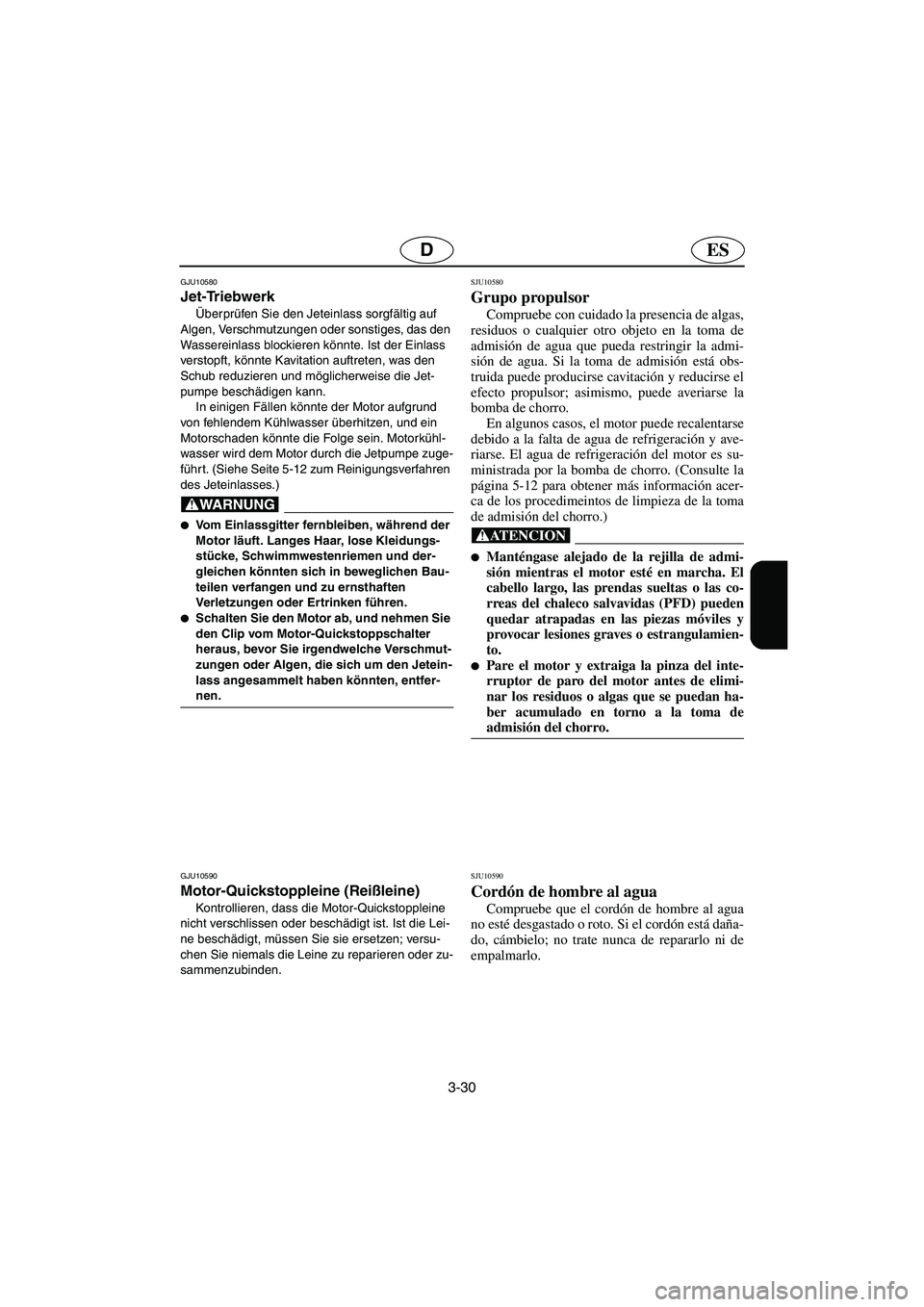

3-30
ESD
GJU10580
Jet-Triebwerk
Überprüfen Sie den Jeteinlass sorgfältig auf
Algen, Verschmutzungen oder sonstiges, das den
Wassereinlass blockieren könnte. Ist der Einlass
verstopft, könnte Kavitation auftreten, was den
Schub reduzieren und möglicherweise die Jet-
pumpe beschädigen kann.
In einigen Fällen könnte der Motor aufgrund
von fehlendem Kühlwasser überhitzen, und ein
Motorschaden könnte die Folge sein. Motorkühl-
wasser wird dem Motor durch die Jetpumpe zuge-
führ t. (Siehe Seite 5-12 zum Reinigungsverfahren
des Jeteinlasses.)
@
Vom Einlassgitter fernbleiben, während der
Motor läuft. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und zu ernsthaften
Verletzungen oder Ertrinken führen.

Schalten Sie den Motor ab, und nehmen Sie
den Clip vom Motor-Quickstoppschalter
heraus, bevor Sie irgendwelche Verschmut-
zungen oder Algen, die sich um den Jetein-
lass angesammelt haben könnten, entfer-
nen.
@
GJU10590
Motor-Quickstoppleine (Reißleine)
Kontrollieren, dass die Motor-Quickstoppleine
nicht verschlissen oder beschädigt ist. Ist die Lei-
ne beschädigt, müssen Sie sie ersetzen; versu-
chen Sie niemals die Leine zu reparieren oder zu-
sammenzubinden.
SJU10580
Grupo propulsor
Compruebe con cuidado la presencia de algas,
residuos o cualquier otro objeto en la toma de
admisión de agua que pueda restringir la admi-
sión de agua. Si la toma de admisión está obs-
truida puede producirse cavitación y reducirse el
efecto propulsor; asimismo, puede averiarse la
bomba de chorro.
En algunos casos, el motor puede recalentarse
debido a la falta de agua de refrigeración y ave-
riarse. El agua de refrigeración del motor es su-
ministrada por la bomba de chorro. (Consulte la
página 5-12 para obtener más información acer-
ca de los procedimeintos de limpieza de la toma
de admisión del chorro.)
@
Manténgase alejado de la rejilla de admi-
sión mientras el motor esté en marcha. El
cabello largo, las prendas sueltas o las co-
rreas del chaleco salvavidas (PFD) pueden
quedar atrapadas en las piezas móviles y
provocar lesiones graves o estrangulamien-
to.

Pare el motor y extraiga la pinza del inte-
rruptor de paro del motor antes de elimi-
nar los residuos o algas que se puedan ha-
ber acumulado en torno a la toma de
admisión del chorro.
@
SJU10590
Cordón de hombre al agua
Compruebe que el cordón de hombre al agua
no esté desgastado o roto. Si el cordón está daña-
do, cámbielo; no trate nunca de repararlo ni de
empalmarlo.
A_F1G80.book Page 30 Wednesday, July 27, 2005 7:22 PM

3-31
F
FJU18352
Contacteurs
@ Ne laissez pas le moteur du scooter nautique
tourner à terre pendant plus de 15 secondes
sans ajouter d’eau car cela pourrait entraîner
sa surchauffe.
@
Vérifiez le fonctionnement du contacteur de
démarrage, de l’interrupteur d’arrêt du moteur et
du coupe-circuit.
Appuyez sur le contacteur de démarrage 1
pour démarrer le moteur. Dès que le moteur
commence à tourner, appuyez sur le contacteur
d’arrêt du moteur 2
pour vérifier que le moteur
s’arrête immédiatement. Redémarrez le moteur
puis tirez sur le cordon du coupe-circuit 5
pour
enlever l’agrafe 4
du coupe-circuit du moteur
3
pour vérifier que le moteur s’arrête immédia-
tement. (Cf. pages 2-13 à 2-15 pour plus d’infor-
mations sur le fonctionnement du contacteur de
démarrage, du contacteur d’arrêt du moteur et de
l’interrupteur d’arrêt du moteur).
FJU10610
Sortie témoin d’eau de refroidissement
Vérifiez que de l’eau s’en écoule lorsque le
moteur tourne et que le scooter est à l’eau.
FJU10620
Centre d’information multifonction
Vérifiez le bon fonctionnement du centre
d’information multifonction. (Cf. pages 2-29 à
2-37 pour le centre d’information multifonction.)
A_F1G80.book Page 31 Wednesday, July 27, 2005 7:22 PM

3-32
ESD
GJU18352
Schalter
@ Den Motor des Wasserfahrzeugs an Land
nicht länger als 15 Sekunden ohne Wasserzu-
fuhr betreiben, andernfalls könnte der Motor
überhitzen.
@
Die Funktion des Startschalters, des Motor-
Stoppschalters und des Motor-Quickstoppschal-
ters kontrollieren.
Den Star tschalter 1
drücken, um den Motor
anzulassen. Sobald der Motor zu laufen beginnt,
den Motor-Stoppschalter 2
drücken um zu kon-
trollieren, ob der Motor sofort abstirbt. Motor er-
neut anlassen und dann die Motor-Quickstopplei-
ne 5
ziehen, um den Clip 4
vom Motor-
Quickstoppschalter 3
zu entfernen, um so das
sofortige Abschalten des Motors zu bestätigen.
(Für nähere Angaben zur Bedienung des Start-
schalters, des Motor-Stoppschalters und des Mo-
tor-Quickstoppschalters siehe Seite 2-14–2-16.)
GJU10610
Kühlwasser-Kontrollauslass
Kontrollieren, dass Wasser vom Auslass aus-
gestoßen wird, während der Motor läuft und das
Wasserfahrzeug im Wasser ist.
GJU10620
Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays über-
prüfen. (Siehe Seiten 2-30 bis 2-38 für weitere In-
formationen zum Multifunktionsdisplay.)
SJU18352
Interruptores
@ No deje en marcha el motor en tierra durante
más de 15 segundos sin suministro de agua, ya
que se podría recalentar.
@
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor y el
interruptor de paro de emergencia del motor.
Pulse el interruptor de arranque 1
para arran-
car el motor. En cuanto el motor empiece a fun-
cionar, pulse el interruptor de paro 2
y verificar
que el motor se para inmediatamente. Vuelva a
arrancar el motor y seguidamente tire del cordón
de hombre al agua 5
para extraer la pinza 4
del
interruptor de paro de emergencia del motor 3
y
verificar que el motor se para inmediatamente.
(Consulte en las páginas 2-14 a 2-16 la informa-
ción relativa a la utilización correcta del inte-
rruptor de arranque, el interruptor de paro del
motor y el interruptor de paro de emergencia del
motor.)
SJU10610
Surtidor testigo del agua de refrigera-
ción
Compruebe que salga agua de los surtidores
con el motor en marcha y la moto de agua en el
agua.
SJU10620
Visor multifunción
Compruebe el funcionamiento del visor mul-
tifunción. (Consulte en las páginas 2-30 a 2-38
las instrucciones relativas al visor multifunción.)
A_F1G80.book Page 32 Wednesday, July 27, 2005 7:22 PM

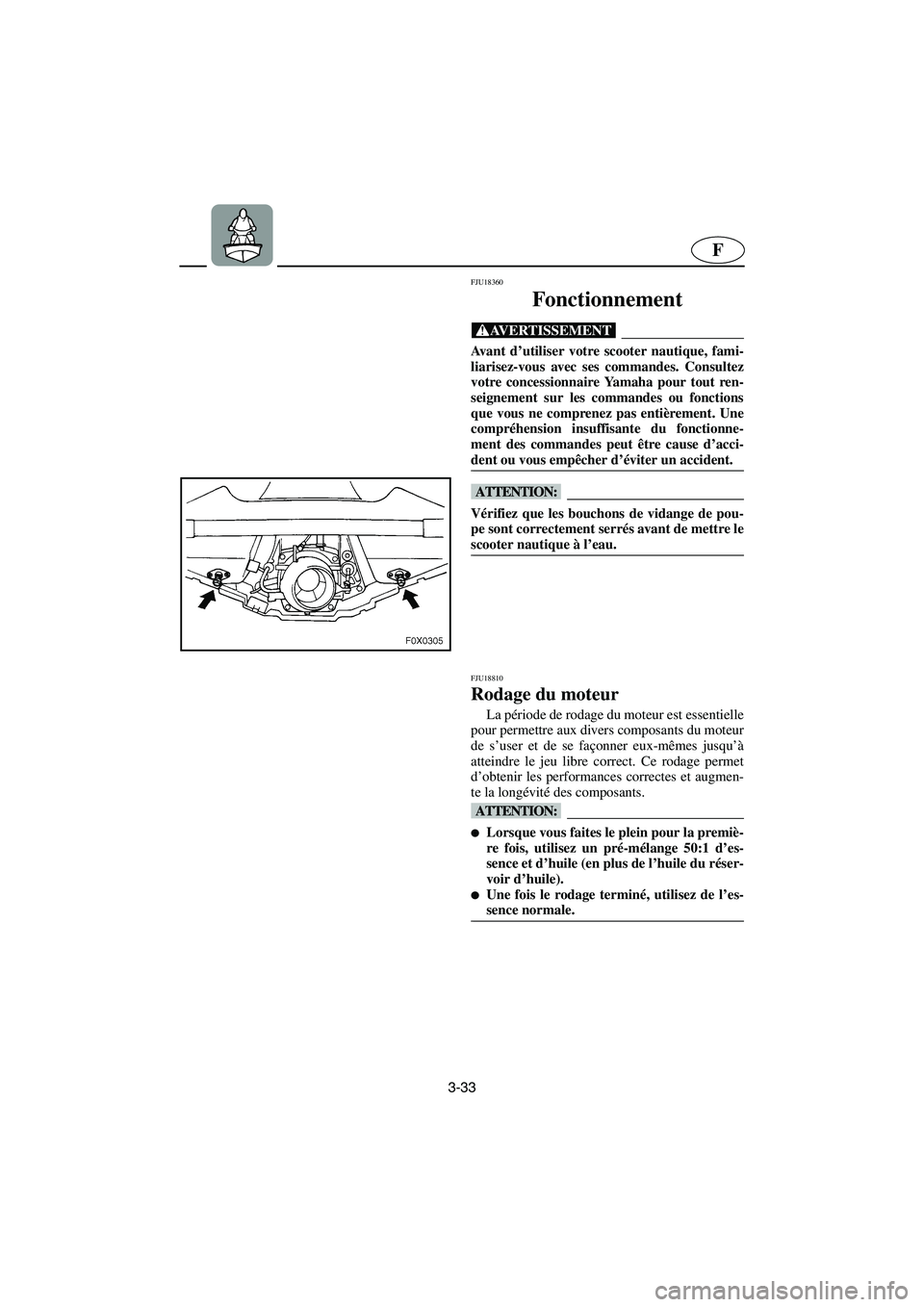

3-33
F
FJU18360
Fonctionnement
@ Avant d’utiliser votre scooter nautique, fami-
liarisez-vous avec ses commandes. Consultez
votre concessionnaire Yamaha pour tout ren-
seignement sur les commandes ou fonctions
que vous ne comprenez pas entièrement. Une
compréhension insuffisante du fonctionne-
ment des commandes peut être cause d’acci-
dent ou vous empêcher d’éviter un accident.
@
@ Vérifiez que les bouchons de vidange de pou-
pe sont correctement serrés avant de mettre le
scooter nautique à l’eau.
@
FJU18810
Rodage du moteur
La période de rodage du moteur est essentielle
pour permettre aux divers composants du moteur
de s’user et de se façonner eux-mêmes jusqu’à
atteindre le jeu libre correct. Ce rodage permet
d’obtenir les performances correctes et augmen-
te la longévité des composants.
@
Lorsque vous faites le plein pour la premiè-
re fois, utilisez un pré-mélange 50:1 d’es-
sence et d’huile (en plus de l’huile du réser-
voir d’huile).

Une fois le rodage terminé, utilisez de l’es-
sence normale.
@
A_F1G80.book Page 33 Wednesday, July 27, 2005 7:22 PM
