2-6
ESD
1Motorstoppleine (Reißleine)
Am Handgelenk anbringen, so daß der Motor stoppt,
wenn der Fahrer vom Wasserfahrzeug fällt.
2Motorstoppschalter
Drücken, um den Motor normal anzuhalten.
3Sperrgabel
In den Motor-Absperrschalter einführen, damit der
Motor gestartet werden kann.
Abnehmen, um den Motor anzuhalten oder
versehentliches Starten des Motors oder unerlaubte
Benutzung des Wasserfahrzeugs zu verhindern.
4Schnellschalt-Trimmsystem (QSTS) Wahlschalter
Verwenden, um den Trimmwinkel des
Wasserfahrzeugs zu bestimmen.
5Motor-Absperrschalter
Die Sperrgabel entfernen, um den Motor anzuhalten
und ihn am Starten zu hindern.
6Startschalter
Drücken, um den Motor zu starten.
7Multifunktionsmesser
Verwenden, um die Funktion des Wasserfahrzeugs
zu kontrollieren.
8Gashebel
Zum Beschleunigen und Verlangsamen verwenden.
9Choke-Hebel
0Öl-Tankdeckel
ADrehknopf des Kraftstoffhahns
BHeck-Ablaßstopfen
Verwenden, um Wasser aus der Bilge abzulassen,
wenn das Wasserfahrzeug an Land ist.
CStrahlschubdüse
Verändert die Richtung des Strahlschubs,
entsprechend der Lenkergriffstellung.
DGleitplatte1Cordón de hombre al agua
Se pasa por la muñeca de forma que si el piloto se
cae de la moto de agua el motor se para.
2Interruptor de paro del motor
Se pulsa para parar el motor de forma normal.
3Pinza
Se coloca en el interruptor de paro del motor para
poder ponerlo en marcha.
Se quita para parar el motor o para impedir su
puesta en marcha accidental o el uso no autorizado
de la moto de agua.
4Selector del sistema de trimado rápido (QSTS)
Sirve para seleccionar el ángulo de trimado de la
moto de agua.
5Interruptor de paro de emergencia del motor
Extraiga la pinza para parar el motor e impedir que
se pueda poner en marcha.
6Interruptor de arranque
Se pulsa para arrancar el motor.
7Visor multifunción
Sirve para comprobar el funcionamiento de la moto
de agua.
8Manilla del acelerador
Sirve para acelerar y desacelerar.
9Palanca del estárter
0Tapón de llenado del depósito de aceite
ALlave de paso de combustible
BTapones de achique de popa
Sirven para achicar el agua de la sentina cuando la
moto de agua se encuentra en tierra.
CTobera de propulsión
Cambia la dirección del chorro propulsor según la
posición del manillar.
DTapa del grupo propulsor
A_F0W-80.book Page 6 Wednesday, December 6, 2000 10:11 AM

2-7
F
1

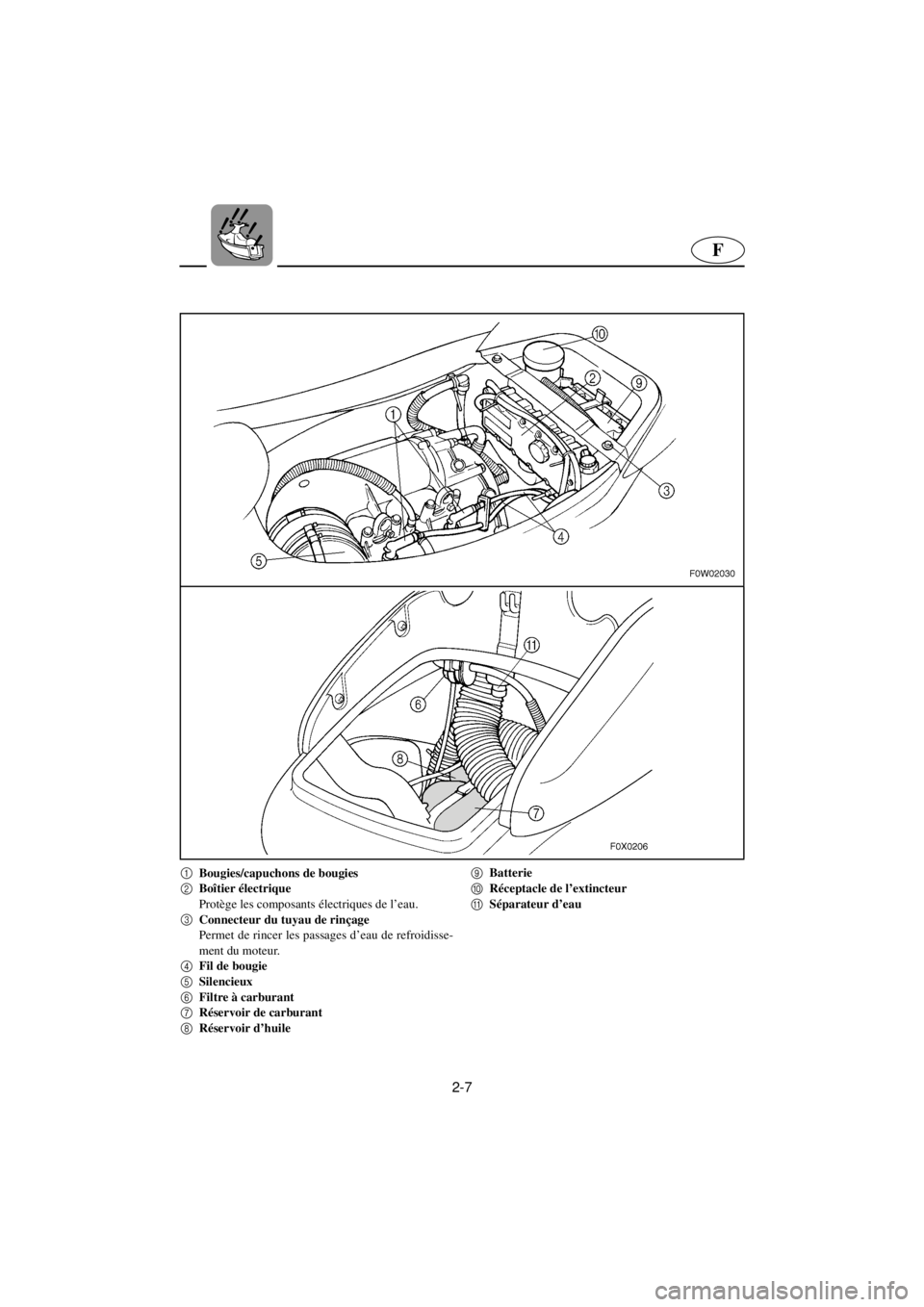

Bougies/capuchons de bougies
2
Boîtier électrique
Protège les composants électriques de l’eau.
3
Connecteur du tuyau de rinçage
Permet de rincer les passages d’eau de refroidisse-
ment du moteur.
4
Fil de bougie
5
Silencieux
6
Filtre à carburant
7
Réservoir de carburant
8
Réservoir d’huile 9
Batterie
0
Réceptacle de l’extincteur
A
Séparateur d’eau
A_F0W-80.book Page 7 Wednesday, December 6, 2000 10:11 AM

2-8
ESD
1Zündkerzen/Zündkerzenstecker
2Elektrokasten
Schützt elektrische Teile vor Wasser.
3Spülschlauch-Verbindungsstück
Verwenden, um die Motorkühlwasserkanäle
durchzuspülen.
4Zündkerzenkabel
5Auspufftopf
6Kraftstoffilter
7Kraftstofftank
8Öltank
9Batterie
0Feuerlöscherbehälter
AWasserabscheider1 Bujías/tapas de bujía
2Caja de componentes eléctricos
Protege del agua los componentes eléctricos.
3Adaptador para manguera de limpieza con
agua
Sirve para limpiar con agua los conductos del agua
de refrigeración del motor.
4Cable de bujía
5Silenciador de escape
6Filtro de combustible
7Depósito de combustible
8Depósito de aceite
9Batería
0Alojamiento para extintor
ASeparador de agua
A_F0W-80.book Page 8 Wednesday, December 6, 2000 10:11 AM

2-9
F
FJU00328
Utilisation des commandes et
autres fonctions
FJU00335a

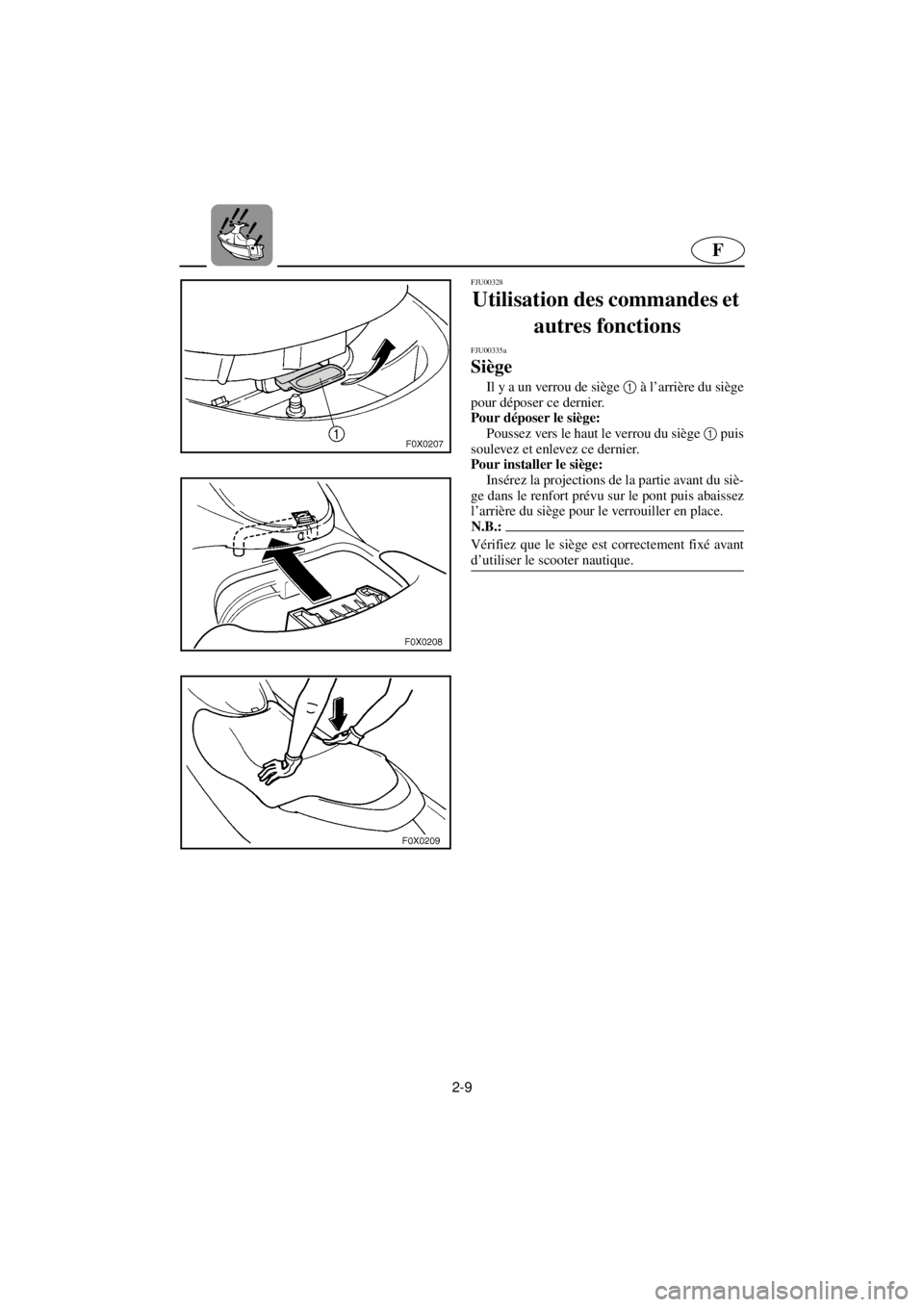

Siège
Il y a un verrou de siège 1
à l’arrière du siège
pour déposer ce dernier.
Pour déposer le siège:
Poussez vers le haut le verrou du siège 1
puis
soulevez et enlevez ce dernier.
Pour installer le siège:
Insérez la projections de la partie avant du siè-
ge dans le renfort prévu sur le pont puis abaissez
l’arrière du siège pour le verrouiller en place.
N.B.:@ Vérifiez que le siège est correctement fixé avant
d’utiliser le scooter nautique.
@
A_F0W-80.book Page 9 Wednesday, December 6, 2000 10:11 AM

2-10
ESD
GJU00328
Bedienung der Kontrollen
und anderer Funktionen
GJU00335a
Sitz
Es gibt eine Sitzverriegelung 1
am hinteren
Ende des Sitzes, um den Sitz auszubauen.
Zum Ausbau des Sitzes:
Die Sitzverriegelung nach oben ziehen 1
und
den Sitz herausziehen.
Zum Einbau des Sitzes:
Die Vorsprünge auf dem vorderen Teil des Sit-
zes in die Streben auf dem Deck einfügen und
dann den hinteren Teil des Sitzes nach unten
drücken, um ihn einrasten zu lassen.
HINWEIS:@ Sicherstellen, daß der Sitz fest verriegelt ist, bevor
Sie das Wasserfahrzeug in Betrieb nehmen.
@
SJU00328
Utilización de los mandos y
otras funciones
SJU00335a
Asiento
El asiento dispone de un cierre 1
en su parte
posterior para desmontarlo.
Para desmontar el asiento:
Levante el cierre del asiento 1
y extraiga el
asiento.
Para montar el asiento:
Inserte los salientes de la parte delantera del
asiento en el soporte de la cubierta y empuje la
parte posterior del asiento hacia abajo para fijar-
lo.
NOTA:@ Verifique que el asiento esté firmemente sujeto
antes de utilizar la moto de agua.
@
A_F0W-80.book Page 10 Wednesday, December 6, 2000 10:11 AM

2-11
F
FJU00703
Capot

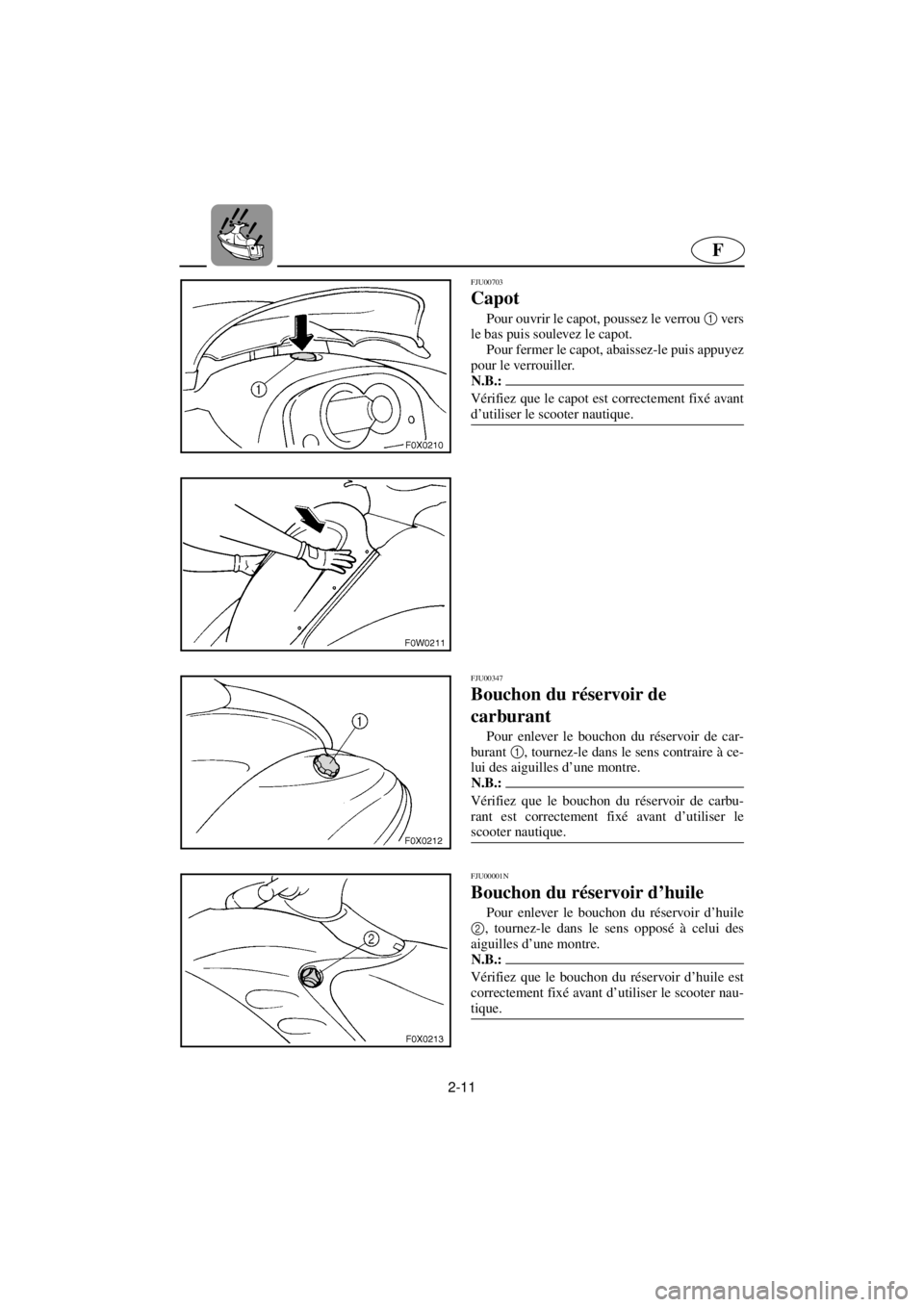

Pour ouvrir le capot, poussez le verrou 1
vers
le bas puis soulevez le capot.
Pour fermer le capot, abaissez-le puis appuyez
pour le verrouiller.
N.B.:@ Vérifiez que le capot est correctement fixé avant
d’utiliser le scooter nautique.
@
FJU00347
Bouchon du réservoir de
carburant
Pour enlever le bouchon du réservoir de car-
burant 1
, tournez-le dans le sens contraire à ce-
lui des aiguilles d’une montre.
N.B.:@ Vérifiez que le bouchon du réservoir de carbu-
rant est correctement fixé avant d’utiliser le
scooter nautique.
@
FJU00001N
Bouchon du réservoir d’huile
Pour enlever le bouchon du réservoir d’huile
2
, tournez-le dans le sens opposé à celui des
aiguilles d’une montre.
N.B.:
Vérifiez que le bouchon du réservoir d’huile est
correctement fixé avant d’utiliser le scooter nau-
tique.
A_F0W-80.book Page 11 Wednesday, December 6, 2000 10:11 AM

2-12
ESD
GJU00703
Haube
Um die Haube zu öffnen, die Verriegelung
nach unten drücken 1
und dann die Haube anhe-
ben.
Um die Haube zu schließen, diese nach unten
drücken, um sie einrasten zu lassen.
HINWEIS:@ Sicherstellen, daß die Haube gut verschlossen ist,
bevor Sie das Wasserfahrzeug in Betrieb neh-
men.
@
GJU00347
Kraftstoff-Tankdeckel
Um den Kraftstoff-Tankdeckel abzunehmen 1
,
diesen entgegen dem Uhrzeigersinn drehen.
HINWEIS:@ Sicherstellen, daß der Kraftstoff-Tankdeckel gut
verschlossen ist, bevor Sie das Wasserfahrzeug
in Betrieb nehmen.
@
GJU00001N
Öl-Tankdeckel
Um den Öl-Tankdeckel abzunehmen 2
, die-
sen entgegen dem Uhrzeigersinn drehen.
HINWEIS:@ Sicherstellen, daß der Öl-Tankdeckel gut ver-
schlossen ist, bevor Sie das Wasserfahrzeug in
Betrieb nehmen.
@
SJU00703
Ta p a
Para abrir la tapa, empuje el cierre 1
hacia
abajo y seguidamente levante la tapa.
Para cerrar la tapa, presiónela hacia abajo para
fijarla.
NOTA:@ Verifique que la tapa esté firmemente sujeta an-
tes de utilizar la moto de agua.
@
SJU00347
Tapón de llenado del depósito de
combustible
Para quitar el tapón de llenado del depósito de
combustible 1
gírelo en el sentido contrario al
de las agujas del reloj.
NOTA:@ Verifique que el tapón de llenado del depósito de
combustible quede firmemente sujeto antes de
utilizar la moto de agua.
@
SJU00001N
Tapón de llenado del depósito de
aceite
Para quitar el tapón de llenado del depósito de
aceite 2
gírelo en el sentido contrario al de las
agujas del reloj.
NOTA:@ Verifique que el tapón de llenado del depósito de
aceite quede firmemente sujeto antes de utilizar
la moto de agua.
@
A_F0W-80.book Page 12 Wednesday, December 6, 2000 10:11 AM

2-13
F
FJU00704
Robinet de carburant
Le robinet de carburant ouvre le passage du
carburant du réservoir aux carburateurs.
Les positions du robinet de 1
carburant sont
expliquées ci-dessous et présentées dans l’illus-
tration.
OFF:
Lorsque le robinet de carburant est dans cette
position, le carburant ne circule pas. Placez tou-
jours le robinet dans cette position lorsque le
moteur ne tourne pas.
ON:
Lorsque le robinet de carburant est dans cette
position, le carburant circule vers les carbura-
teurs. Tournez le robinet dans cette position pour
démarrer le moteur et utiliser le scooter.
RES:
Cette position indique la réserve. Lorsque le
robinet de carburant est dans cette position, la ré-
serve de carburant est disponible. Tournez le ro-
binet dans cette position si vous tombez en panne
de carburant en cours de navigation. Lorsque
cela se produit, refaites le plein le plus rapide-
ment possible et n’oubliez pas de remettre le ro-
binet sur “ON”!
A_F0W-80.book Page 13 Wednesday, December 6, 2000 10:11 AM

2-14
ESD
GJU00704
Drehknopf des Kraftstoffhahns
Der Kraftstoffhahn führt Kraftstoff vom Kraft-
stofftank zu den Vergasern.
Die Stellungen des Drehknopfs des Kraftstoff-
hahns 1
sind im Folgenden erklärt und in der Ab-
bildung dargestellt.
OFF:
Wenn sich der Drehknopf des Kraftstoffhahns
in dieser Stellung befindet, ist der Kraftstoffluß un-
terbrochen. Den Drehknopf des Kraftstoffhahns
immer in diese Stellung drehen, wenn der Motor
stillsteht.
ON:
Wenn sich der Drehknopf des Kraftstoffhahns
in dieser Stellung befindet, fließt Kraftstoff zu den
Vergasern. Den Drehknopf des Kraftstoffhahns
beim Starten des Motors und beim Betreiben des
Wasserfahrzeugs in diese Stellung drehen.
RES:
Dies zeigt Reserve an. Wenn sich der Dreh-
knopf des Kraftstoffhahns in dieser Stellung befin-
det, wird die Kraftstoffreserve verwendet. Den
Drehknopf des Kraftstoffhahns in diese Stellung
drehen, wenn Ihnen während des Betriebs des
Wasserfahrzeugs der Kraftstoff ausgeht. Tritt die-
ser Umstand auf, tanken Sie so bald wie möglich
und stellen Sie sicher, daß Sie den Drehknopf des
Kraftstoffhahns auf “ON” zurückdrehen!
SJU00704
Llave de paso de combustible
La llave de paso de combustible suministra
combustible del depósito a los carburadores.
Las posiciones de la llave de paso de combus-
tible 1
se explican a continuación y se muestran
en la ilustración.
OFF:
Con la llave de paso en esta posición, el com-
bustible no circula. Gire siempre la llave de paso
a esta posición cuando el motor esté parado.
ON:
Con la llave de paso en esta posición, el com-
bustible pasa a los carburadores. Gire la llave de
paso a esta posición para arrancar el motor y uti-
lizar la moto de agua.
RES:
Indica reserva. Con la llave de paso en esta
posición queda disponible la reserva de combus-
tible. Gire la llave de paso a esta posición si se
queda sin combustible mientras utiliza la moto
de agua. En ese caso, ¡reposte lo antes posible y
no olvide girar de nuevo la llave de paso de com-
bustible a la posición “ON”!
A_F0W-80.book Page 14 Wednesday, December 6, 2000 10:11 AM

2-15
F
FJU00705
Contacteur d’arrêt du moteur
Appuyez sur ce contacteur 1
(bouton rouge)
pour arrêter le moteur normalement.
FJU00706
Coupe-circuit du moteur
Insérez l’agrafe 1
située à l’extrémité du cor-
don du coupe-circuit 2
en-dessous du coupe-
circuit du moteur 3
(bouton noir). Le moteur
s’arrête automatiquement dès que le cordon dé-
gage l’agrafe du coupe-circuit, par exemple lors-
que le pilote tombe du scooter.
@ lAttachez toujours le cordon du coupe-cir-
cuit à votre poignet et mettez l’agrafe en
place dans le coupe-circuit du moteur
AVANT de démarrer le moteur.
lPour empêcher tout démarrage accidentel
du moteur ou l’utilisation non autorisée du
scooter par des enfants ou d’autres person-
nes, enlevez toujours l’agrafe du coupe-cir-
cuit lorsque le moteur ne tourne pas.
@
FJU00350
Levier de starter
Un moteur froid a besoin, pour démarrer, d’un
mélange air-carburant plus riche, qui lui est four-
ni par le starter.
Déplacez le levier 1
en direction a
pour
ouvrir le starter.
Déplacez le levier en direction b
pour fermer
le starter.
A_F0W-80.book Page 15 Wednesday, December 6, 2000 10:11 AM
