2-16
ESD
GJU00705
Motorstoppschalter
Diesen Schalter drücken 1
(roter Knopf), um
den Motor normal anzuhalten.
GJU00706
Motor-Absperrschalter
Die Sperrgabel 1
, am Ende der Motorstopplei-
ne 2
, in den Motor-Absperrschalter 3
(schwar-
zer Knopf) einfügen. Der Motor wird automatisch
abschalten, wenn die Sperrgabel vom Schalter
abgezogen wird, wie in dem Fall, wenn der Fahrer
vom Wasserfahrzeug herunterfällt.
@ lImmer VOR dem Starten des Motors, die
Motorstoppleine an Ihrem Handgelenk befe-
stigen und die Sperrgabel in den Motor-Ab-
sperrschalter einfügen.
lUm ein versehentliches Starten des Motors
oder unerlaubte Benutzung durch Kinder
oder andere Personen zu verhindern, die
Sperrgabel immer vom Absperrschalter ab-
ziehen, wenn der Motor stillsteht.
@
GJU00350
Choke-Hebel
Um einen kalten Motor zu starten, wird eine
fette Luft-Kraftstoffmischung benötigt, die durch
den Choke zugeführt wird.
Bewegen Sie den Hebel 1
in Richtung a
, um
den Choke zu öffnen.
Bewegen Sie den Hebel in Richtung b
, um
den Choke zu schließen.
SJU00705
Interruptor de paro del motor
Pulse este interruptor 1
(botón rojo) para pa-
rar el motor de forma normal.
SJU00706
Interruptor de paro de
emergencia del motor
Inserte la pinza 1
en el extremo del cordón
de hombre al agua 2
situado debajo del inte-
rruptor de paro de emergencia del motor 3
(bo-
tón negro). El motor se parará automáticamente
cuando se extraiga la pinza del interruptor, como
en caso de que el piloto se cayera de la moto de
agua.
@ lAfirme siempre el cordón de hombre al
agua a su muñeca e inserte la pinza en el in-
terruptor de paro de emergencia del motor
ANTES de arrancar.
lPara prevenir la puesta en marcha del mo-
tor o su uso no autorizado por parte de ni-
ños u otras personas, quite siempre la pinza
del interruptor de paro de emergencia
cuando el motor esté parado.
@
SJU00350
Palanca del estárter
Para arrancar el motor en frío se necesita una
mezcla más rica de aire y combustible que sumi-
nistra el estárter.
Mueva la palanca 1
en la dirección
a para
activar el estárter.
Mueva la palanca en la dirección
b para des-
activar el estárter.
A_F0W-80.book Page 16 Wednesday, December 6, 2000 10:11 AM

2-17
F
FJU00351
Manette des gaz
Pressez la manette des gaz 1
pour augmenter
le régime du moteur.
Relâchez la manette des gaz pour réduire le
régime du moteur ou revenir à la position de ra-
lenti.
FJU00353
Contacteur de démarrage
Appuyez sur le contacteur de démarrage 1
(bouton vert) pour démarrer le moteur.
N.B.:@ Le moteur ne démarrera pas si l’agrafe du coupe-
circuit du moteur n’est pas à sa place.
@
A_F0W-80.book Page 17 Wednesday, December 6, 2000 10:11 AM

2-18
ESD
GJU00351
Gashebel
Den Gashebel drücken 1
, um die Motorge-
schwindigkeit zu erhöhen.
Den Gashebel loslassen, um die Motorge-
schwindigkeit zu verringern oder um ihn in die
Leerlaufstellung zurückzubringen.
GJU00353
Startschalter
Den Star tschalter 1
(grüner Knopf) drücken,
um den Motor zu starten.
HINWEIS:@ Der Motor star tet nicht, wenn die Sperrgabel vom
Motor-Absperrschalter abgezogen ist.
@
SJU00351
Manilla del acelerador
Apriete la manilla del acelerador 1
para in-
crementar el régimen del motor.
Suelte la manilla del acelerador para reducir
el régimen del motor o para ponerlo de nuevo al
ralentí.
SJU00353
Interruptor de arranque
Pulse el interruptor de arranque 1
(botón ver-
de) para arrancar el motor.
NOTA:@ El motor no arrancará cuando la pinza se haya
quitado del interruptor de paro de emergencia.
@
A_F0W-80.book Page 18 Wednesday, December 6, 2000 10:11 AM

2-19
F
FJU00354
Sortie témoin d’eau de
refroidissement
Ce scooter nautique est équipé d’une sortie té-
moin d’eau de refroidissement.
Lorsque le moteur tourne, l’eau de refroidis-
sement circule dans le moteur puis est évacuée
par les sorties témoins.
Pour contrôler le bon fonctionnement du sys-
tème de refroidissement, vérifiez que de l’eau
s’écoule des sorties témoins. Si aucune eau ne
s’écoule des sorties, il est probable que l’eau de
refroidissement ne circule pas dans le moteur. Si
cela se produit, arrêtez le moteur et cherchez la
cause. (Cf. pages 2-25 et 5-11 pour des instruc-
tions complémentaires.)
N.B.:@ Si les passages d’eau de refroidissement sont
secs, il faudra environ 20 secondes à l’eau pour
atteindre la sortie après le démarrage du moteur.
@
FJU00356
Système de direction
Vous pouvez guider votre scooter nautique en
orientant le guidon 1
dans la direction où vous
souhaitez vous diriger.
Le mouvement du guidon modifie l’angle de
la tuyère de propulsion 2
, changeant ainsi la di-
rection du scooter. Etant donné que la force de la
poussée détermine la vitesse et la direction des
virages, vous devez toujours ouvrir les gaz au
moment d’entamer un virage, sauf au régime
embrayé.
A_F0W-80.book Page 19 Wednesday, December 6, 2000 10:11 AM

2-20
ESD
GJU00354
Kühlwasser-Kontrollstrahlauslaß
Dieses Wasserfahrzeug ist mit Kühlwasser-
Kontrollstrahlauslässen ausgestattet.
Wenn der Motor läuft, zirkuliert Kühlwasser im
Motor, das dann aus den Kontrollstrahlauslässen
ausgestoßen wird.
Um das Kühlsystem auf richtige Funktion zu
überprüfen, kontrollieren Sie, ob Wasser aus den
Kontrollstrahlauslässen ausgestoßen wird. Falls
kein Wasser aus den Auslässen strömt, könnte
das bedeuten, daß kein Kühlwasser im Motor zir-
kuliert. Tritt dies auf, halten Sie den Motor an und
suchen Sie nach der Ursache. (Weitere Anwei-
sungen siehe Seiten 2-26 und 5-12.)
HINWEIS:@ Sind die Kühlwasserkanäle trocken, dauert es
etwa 20 Sekunden, bis das Wasser den Auslaß
erreicht, nachdem der Motor gestar tet wurde.
@
GJU00356
Steuersystem
Ihr Wasserfahrzeug kann durch Drehen der
Lenkergriffe 1
in die selbe Richtung, in die Sie
fahren wollen, gelenkt werden.
Werden die Lenkergriffe gedreht, verändert
sich der Winkel der Strahlschubdüse 2
und die
Richtung des Wasserfahrzeug verändert sich ent-
sprechend. Da die Stärke des Strahlschubs die
Geschwindigkeit und Richtung einer Wendung
bestimmt, muß bei einer beabsichtigten Wendung
immer Gas gegeben werden, außer in der Lang-
samstlaufgeschwindigkeit.
SJU00354
Surtidor testigo del agua de
refrigeración
Esta moto de agua está dotada de surtidores
testigo de agua de refrigeración.
Cuando el motor está en marcha, el agua de
refrigeración circula por el motor y sale por los
surtidores testigo.
Para comprobar el funcionamiento correcto
del sistema de refrigeración, verifique que salga
agua por los surtidores testigo. Si no sale agua de
los surtidores, puede que no circule agua de re-
frigeración por el motor. En ese caso, pare el mo-
tor y averigüe la causa. (Ver más instrucciones en
las páginas 2-26 y 5-12.)
NOTA:@ Si los conductos de agua de refrigeración están
secos, el agua tardará unos 20 segundos en llegar
al surtidor después de arrancar el motor.
@
SJU00356
Sistema de gobierno
La moto de agua se gobierna girando el mani-
llar 1
en la misma dirección hacia la que desea
dirigirse.
Cuando se gira el manillar, el ángulo de la to-
bera de propulsión 2
varía y el rumbo de la
moto de agua varía en consecuencia. Puesto que
la fuerza del chorro propulsor determina la velo-
cidad y la dirección de la virada, el acelerador
debe estar siempre abierto cuando se vaya a vi-
rar, salvo a la velocidad mínima.
A_F0W-80.book Page 20 Wednesday, December 6, 2000 10:11 AM

2-21
F
FJU00360a
Sélecteur QSTS (système de
réglage rapide de l’assiette)
Le sélecteur QSTS 1
est situé sur la poignée
gauche du guidon et permet de régler l’angle
d’assiette du scooter.
Le sélecteur QSTS permet de modifier verti-
calement l’angle de poussée de la tuyère de pro-
pulsion. Ceci modifie l’angle d’assiette du scoo-
ter.
5 positions sont possibles: 2 positions proue
abaissée, A
et B
, une position neutre “N” et
2 positions proue relevée C
et D
.
Pour modifier l’angle d’assiette:
1. Réduisez le régime du moteur à 3.000 tr/min
ou moins.
2. Pressez le levier de verrouillage d’inversion
2
puis placez le sélecteur QSTS sur la posi-
tion souhaitée.
3. Relâchez le levier de verrouillage d’inver-
sion pour verrouiller le sélecteur QSTS.
@ Ne modifiez jamais la position du sélecteur
QSTS lorsque vous naviguez à plein régime
car cela pourrait endommager le QSTS.
@
La position neutre “N” autorise de bonnes
performances dans la plupart des conditions de
navigation.
Pour améliorer les performances dans certains
types de conditions, sélectionnez les modes
proue abaissée ou proue relevée.
A_F0W-80.book Page 21 Wednesday, December 6, 2000 10:11 AM

2-22
ESD
GJU00360a
Schnellschalt-Trimmsystem
(QSTS) Wahlschalter
Der QSTS-Wahlschalter 1
befindet sich am
linken Lenkergriff und wird verwendet, um den
Trimmwinkel des Wasserfahrzeugs einzustellen.
Wird der QSTS-Wahlschalter benutzt, wird der
Winkel der Strahlschubdüse vertikal verändert.
Dies änder t den Trimmwinkel des Wasserfahr-
zeugs.
Es gibt 5 Stellungen: 2 Stellungen für den Bug-
nach-unten A
und B
die neutrale Stellung “N”,
und 2 Stellungen für den Bug-nach-oben C
und
D
.
Um den Trimmwinkel zu ändern:
1. Die Motorgeschwindigkeit auf mindestens
3.000 U/Min absenken.
2. Den Schaltsperrhebel drücken 2
und dann
den QSTS-Wahlschalter in die gewünschte
Position stellen.
3. Den Schaltsperrhebel loslassen, um den
QSTS-Wahlschalter einrasten zu lassen.
@ Den QSTS-Wahlschalter nicht während des
Vollgasbetriebs des Wasserfahrzeugs betäti-
gen, da Sie dabei das QSTS beschädigen
könnten.
@
Die neutrale Stellung “N” wird für die meisten
Betriebsbedingungen ausreichend sein.
Um bestimmte Leistungseigenschaften zu ver-
bessern, wählen Sie die Bug-nach-unten oder
Bug- nach-oben Stellung.
SJU00360a
Selector del sistema de trimado
rápido (QSTS)
El selector del QSTS 1
se encuentra en el
puño izquierdo del manillar y se utiliza para
ajustar el trimado de la moto de agua.
Al accionar el selector del QSTS el ángulo de
la tobera de propulsión varía verticalmente.
Como resultado de ello, el trimado de la moto de
agua varía.
Consta de 5 posiciones: 2 posiciones proa
abajo
A y
B una posición neutro “N” y 2 posi-
ciones proa arriba
C y
D.
Para variar el trimado:
1. Reduzca el régimen del motor a 3.000 r/min
o menos.
2. Apriete la palanca de bloqueo del cambio 2
y gire el selector del QSTS a la posición de-
seada.
3. Suelte la palanca de bloqueo del cambio para
bloquear el selector del QSTS.
@ No gire el selector del QSTS cuando esté nave-
gando a todo gas, ya que se podría averiar el
sistema.
@
La posición neutra “N” permite obtener bue-
nas prestaciones en la mayoría de las condicio-
nes de navegación.
Para mejorar ciertos tipos de prestaciones, se-
leccione proa abajo o proa arriba.
A_F0W-80.book Page 22 Wednesday, December 6, 2000 10:11 AM

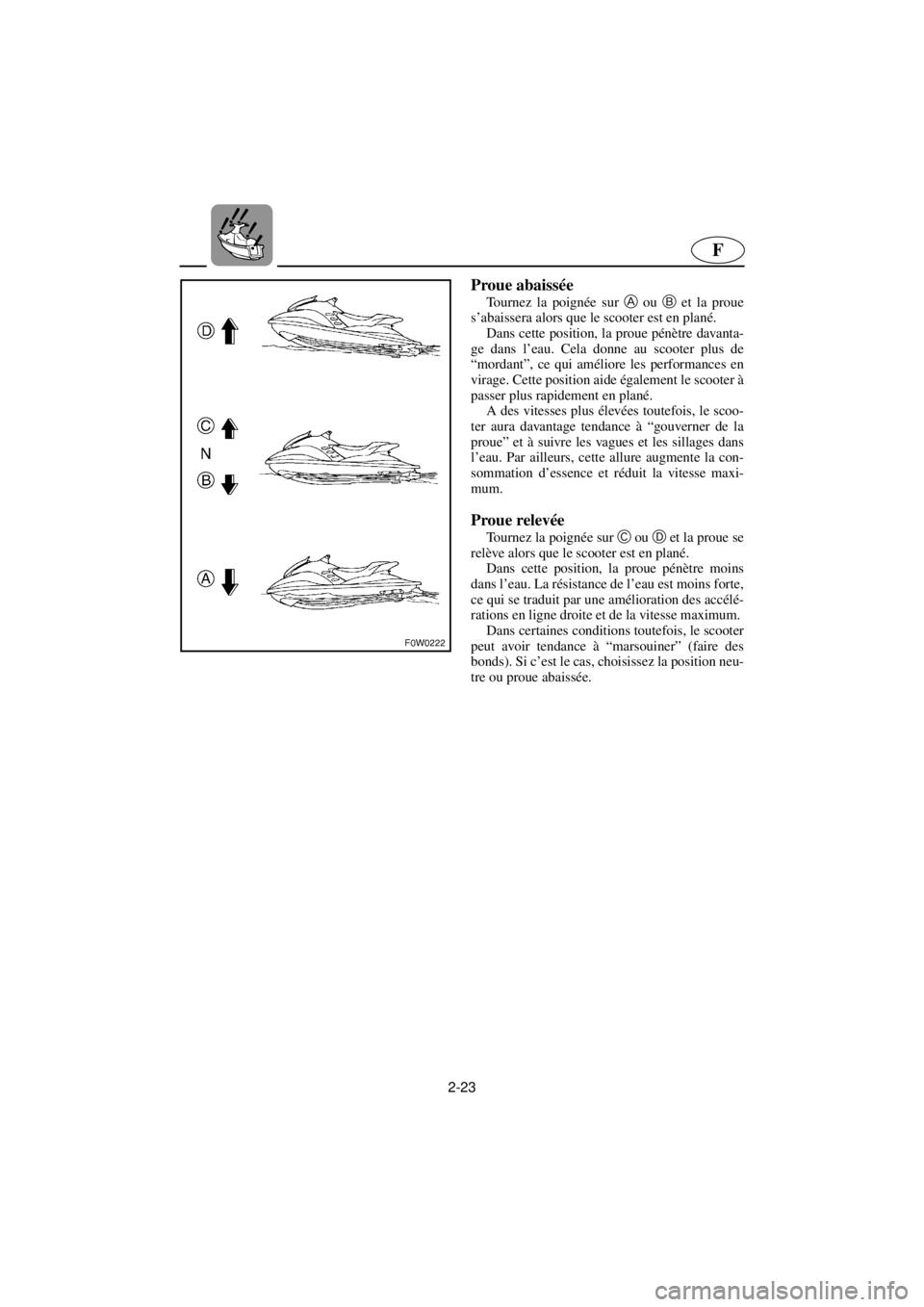

2-23
F
Proue abaissée
Tournez la poignée sur A ou B et la proue
s’abaissera alors que le scooter est en plané.
Dans cette position, la proue pénètre davanta-
ge dans l’eau. Cela donne au scooter plus de
“mordant”, ce qui améliore les performances en
virage. Cette position aide également le scooter à
passer plus rapidement en plané.
A des vitesses plus élevées toutefois, le scoo-
ter aura davantage tendance à “gouverner de la
proue” et à suivre les vagues et les sillages dans
l’eau. Par ailleurs, cette allure augmente la con-
sommation d’essence et réduit la vitesse maxi-
mum.
Proue relevée
Tournez la poignée sur C ou D et la proue se
relève alors que le scooter est en plané.
Dans cette position, la proue pénètre moins
dans l’eau. La résistance de l’eau est moins forte,
ce qui se traduit par une amélioration des accélé-
rations en ligne droite et de la vitesse maximum.
Dans certaines conditions toutefois, le scooter
peut avoir tendance à “marsouiner” (faire des
bonds). Si c’est le cas, choisissez la position neu-
tre ou proue abaissée.
A_F0W-80.book Page 23 Wednesday, December 6, 2000 10:11 AM

2-24
ESD
Bug-nach-unten
Den Griff auf A
oder B
drehen, und der Bug
wird sich nach unten senken, während das Was-
serfahrzeug gleitet.
Die Stellung mit Bug-nach-unten senkt den
Bug tiefer in das Wasser. Dies verleiht dem Was-
serfahrzeug mehr “Griff” und verbessert somit
dessen Verhalten beim Wenden. Diese Stellung
unterstützt außerdem das Wasserfahrzeug da-
bei, schneller ins Gleiten überzugehen.
Bei höheren Geschwindigkeiten jedoch, hat
das Wasserfahrzeug die Tendenz zum “Gieren”
(Bug-Steuern) und kann vom Kurs abweichen, in-
dem es Wellen und Kielwassern nachfolgt. Der
Kraftstoffverbrauch erhöht sich und die Höchstge-
schwindigkeit wird reduziert.
Bug-nach-oben
Den Griff auf C
oder D
drehen, und der Bug
wird sich anheben während das Wasserfahrzeug
gleitet.
Die Stellung Bug-nach-oben hebt den Bug
mehr aus dem Wasser heraus. Es ist weniger
Wasserwiderstand vorhanden und dadurch kann
in der Geradeausfahrt vom Gleiten aus schneller
beschleunigt und die Höchstgeschwindigkeit er-
reicht werden.
Bei bestimmten Bedingungen könnte das Was-
serfahrzeug jedoch zum “Tauchstampfen” (Hüpfen
im Wasser) tendieren. Falls das Wasserfahrzeug
“tauchstampft”, wählen Sie die neutrale oder Bug-
nach-unten Stellung.
Proa abajo
Gire el puño a
A o
B y la proa descenderá
mientras la moto de agua esté planeando.
Con la proa abajo, ésta penetra más en el
agua. Ello proporciona más “agarre” a la moto
de agua, lo cual mejora las prestaciones en las vi-
radas. Asimismo, esta posición ayuda a la moto
de agua a iniciar el planeo más rápidamente.
No obstante, a velocidades superiores, la moto
de agua tendrá una mayor tendencia a hundir la
proa en las olas y las estelas. También disminu-
yen el ahorro de combustible y la velocidad
máxima.
Proa arriba
Gire el puño a
C o
D y la proa se levantará
mientras la moto de agua esté planeando.
Con la proa arriba, ésta penetra menos en el
agua. La resistencia del agua es menor, por lo
que aumentan la aceleración y la velocidad
máxima durante el planeo.
No obstante, en ciertas condiciones la moto de
agua puede tener tendencia a “encabritarse” (sal-
tar en el agua). Si la moto de agua se encabrita,
seleccione la posición neutra o proa abajo.
A_F0W-80.book Page 24 Wednesday, December 6, 2000 10:11 AM

2-25
F
FJU00366
Système d’avertissement de
surchauffe du moteur
Ce modèle est équipé d’un système d’avertis-
sement de surchauffe du moteur.
Si le moteur commence à surchauffer, le té-
moin d’avertissement et l’indicateur d’avertisse-
ment de surchauffe commencent à clignoter, le
signal sonore se fait entendre et le régime du mo-
teur est automatiquement ramené à plus ou
moins 3.400 tr/min.
Lorsque cela se produit, vérifiez si de l’eau
s’écoule par la sortie témoin d’eau de refroidis-
sement. S’il n’y a pas d’écoulement d’eau, rédui-
sez le régime du moteur et ramenez le scooter à
terre puis vérifiez si la grille d’admission et la
turbine ne sont pas obstruées.
@ Avant de tenter d’enlever des algues ou des
débris de la grille d’admission ou de la turbi-
ne, coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur. Tout contact avec les
éléments rotatifs de la pompe d’admission
peut entraîner de graves blessures ou la mort.
@
@ Si vous ne pouvez pas localiser et corriger la
cause de la surchauffe, consultez un conces-
sionnaire Yamaha. En continuant à naviguer
à vitesse élevée, vous risqueriez d’endomma-
ger gravement le moteur.
@
N.B.:@ Appuyez sur le bouton de réinitialisation du cen-
tre d’information multifonction pour arrêter
l’alarme sonore.
@
A_F0W-80.book Page 25 Wednesday, December 6, 2000 10:11 AM
