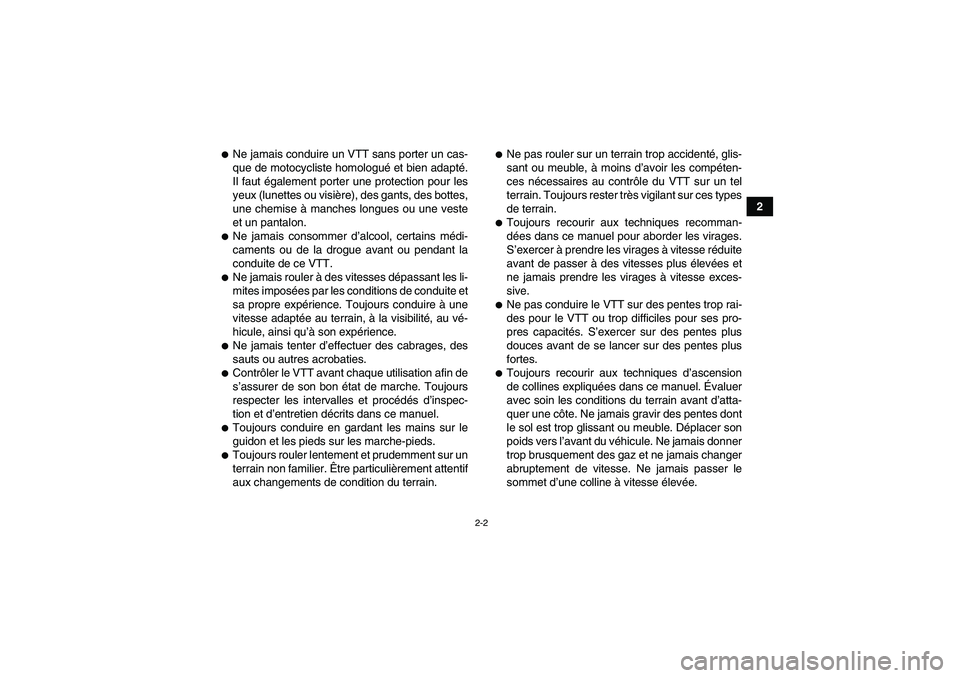

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.Contrôler le VTT avant chaque utilisation afin de
s’assurer de son bon état de marche. Toujours
respecter les intervalles et procédés d’inspec-
tion et d’entretien décrits dans ce manuel.Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.
Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.
U1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM
Page 22 of 150
2-3
2

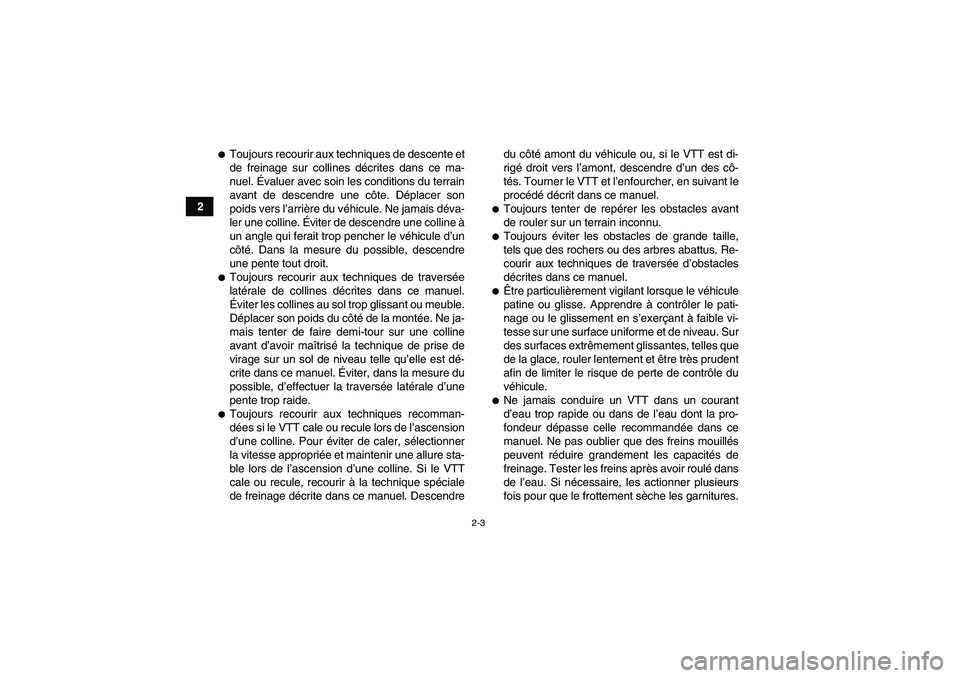

Toujours recourir aux techniques de descente et
de freinage sur collines décrites dans ce ma-
nuel. Évaluer avec soin les conditions du terrain
avant de descendre une côte. Déplacer son
poids vers l’arrière du véhicule. Ne jamais déva-
ler une colline. Éviter de descendre une colline à
un angle qui ferait trop pencher le véhicule d’un
côté. Dans la mesure du possible, descendre
une pente tout droit.Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou meuble.
Déplacer son poids du côté de la montée. Ne ja-
mais tenter de faire demi-tour sur une colline
avant d’avoir maîtrisé la technique de prise de
virage sur un sol de niveau telle qu’elle est dé-
crite dans ce manuel. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une
pente trop raide.Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascension
d’une colline. Pour éviter de caler, sélectionner
la vitesse appropriée et maintenir une allure sta-
ble lors de l’ascension d’une colline. Si le VTT
cale ou recule, recourir à la technique spéciale
de freinage décrite dans ce manuel. Descendredu côté amont du véhicule ou, si le VTT est di-
rigé droit vers l’amont, descendre d’un des cô-
tés. Tourner le VTT et l’enfourcher, en suivant le
procédé décrit dans ce manuel.
Toujours tenter de repérer les obstacles avant
de rouler sur un terrain inconnu.Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus. Re-
courir aux techniques de traversée d’obstacles
décrites dans ce manuel.Être particulièrement vigilant lorsque le véhicule
patine ou glisse. Apprendre à contrôler le pati-
nage ou le glissement en s’exerçant à faible vi-
tesse sur une surface uniforme et de niveau. Sur
des surfaces extrêmement glissantes, telles que
de la glace, rouler lentement et être très prudent
afin de limiter le risque de perte de contrôle du
véhicule.Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins mouillés
peuvent réduire grandement les capacités de
freinage. Tester les freins après avoir roulé dans
de l’eau. Si nécessaire, les actionner plusieurs
fois pour que le frottement sèche les garnitures.
U1P065F0.book Page 3 Friday, August 28, 2009 10:07 AM
Page 23 of 150
2-4
2

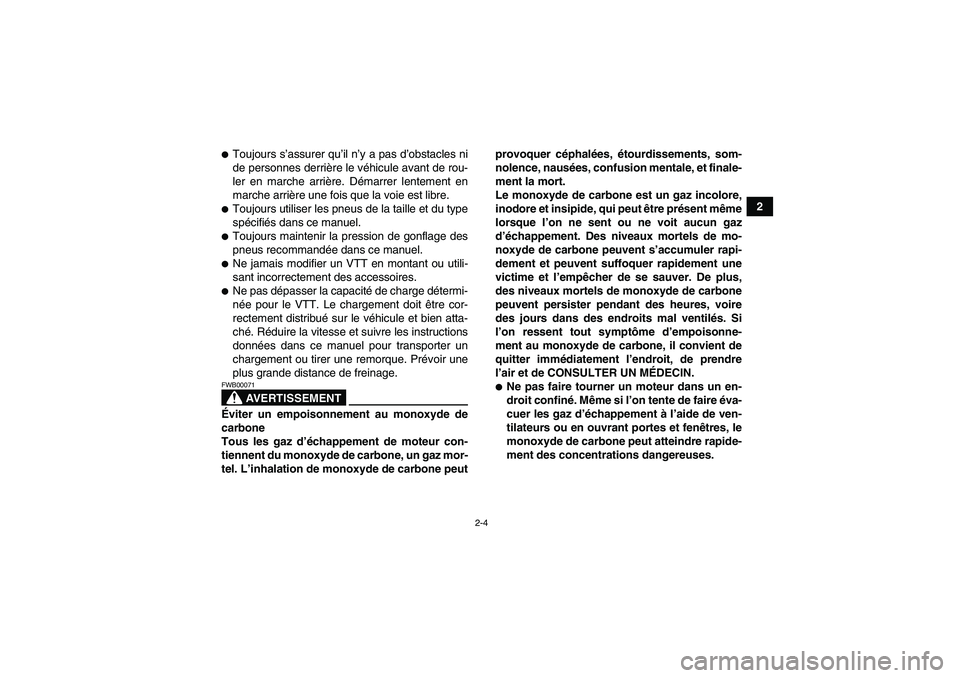

Toujours s’assurer qu’il n’y a pas d’obstacles ni
de personnes derrière le véhicule avant de rou-
ler en marche arrière. Démarrer lentement en
marche arrière une fois que la voie est libre.Toujours utiliser les pneus de la taille et du type
spécifiés dans ce manuel.Toujours maintenir la pression de gonflage des
pneus recommandée dans ce manuel.Ne jamais modifier un VTT en montant ou utili-
sant incorrectement des accessoires.Ne pas dépasser la capacité de charge détermi-
née pour le VTT. Le chargement doit être cor-
rectement distribué sur le véhicule et bien atta-
ché. Réduire la vitesse et suivre les instructions
données dans ce manuel pour transporter un
chargement ou tirer une remorque. Prévoir une
plus grande distance de freinage.
AVERTISSEMENT
FWB00071Éviter un empoisonnement au monoxyde de
carbone
Tous les gaz d’échappement de moteur con-
tiennent du monoxyde de carbone, un gaz mor-
tel. L’inhalation de monoxyde de carbone peutprovoquer céphalées, étourdissements, som-
nolence, nausées, confusion mentale, et finale-
ment la mort.
Le monoxyde de carbone est un gaz incolore,
inodore et insipide, qui peut être présent même
lorsque l’on ne sent ou ne voit aucun gaz
d’échappement. Des niveaux mortels de mo-
noxyde de carbone peuvent s’accumuler rapi-
dement et peuvent suffoquer rapidement une
victime et l’empêcher de se sauver. De plus,
des niveaux mortels de monoxyde de carbone
peuvent persister pendant des heures, voire
des jours dans des endroits mal ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient de
quitter immédiatement l’endroit, de prendre
l’air et de CONSULTER UN MÉDECIN.
Ne pas faire tourner un moteur dans un en-
droit confiné. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide de ven-
tilateurs ou en ouvrant portes et fenêtres, le
monoxyde de carbone peut atteindre rapide-
ment des concentrations dangereuses.
U1P065F0.book Page 4 Friday, August 28, 2009 10:07 AM
Page 24 of 150
2-5
2
Ne pas faire tourner un moteur dans un en-
droit mal ventilé ou des endroits partielle-
ment clos, comme les granges, garages ou
abris d’auto.Ne pas faire tourner un moteur à un endroit à
l’air libre d’où les gaz d’échappement pour-
raient être aspirés dans un bâtiment par des
ouvertures comme portes ou fenêtres.
AVERTISSEMENT
FWB02591Lors du transport du VTT dans un autre véhi-
cule, veiller à le garder bien droit et à ce que le
robinet de carburant soit à la position “OFF”.
Sinon, du carburant pourrait fuir du carbura-
teur ou du réservoir.U1P065F0.book Page 5 Friday, August 28, 2009 10:07 AM
Page 25 of 150
3-1
3
FBU17680

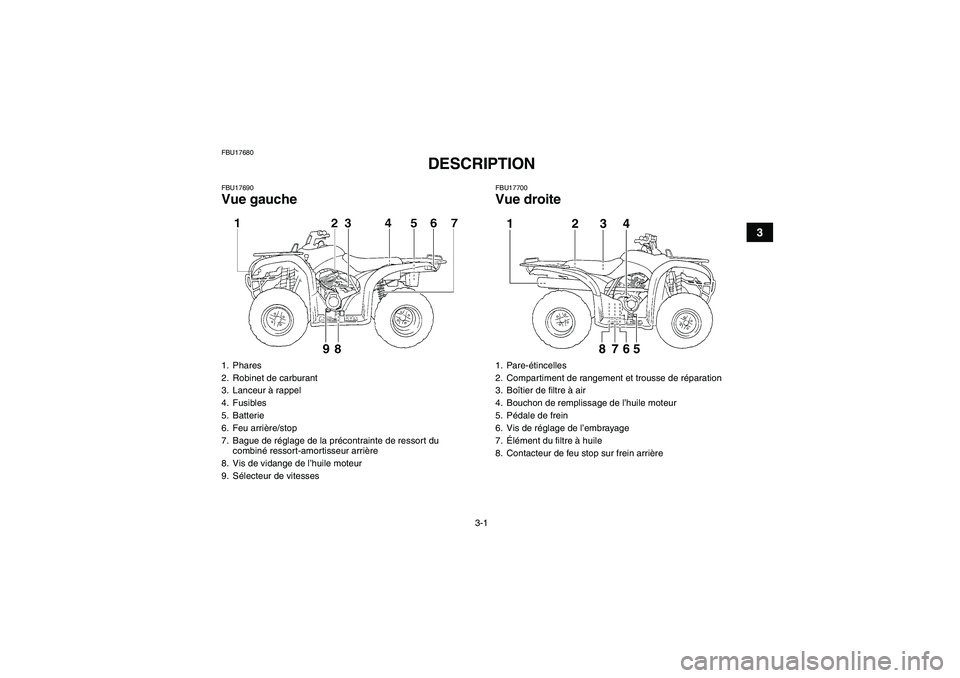

DESCRIPTION
FBU17690Vue gauche
FBU17700Vue droite
1. Phares
2. Robinet de carburant
3. Lanceur à rappel
4. Fusibles
5. Batterie
6. Feu arrière/stop
7. Bague de réglage de la précontrainte de ressort du
combiné ressort-amortisseur arrière
8. Vis de vidange de l’huile moteur
9. Sélecteur de vitesses
9
1. Pare-étincelles
2. Compartiment de rangement et trousse de réparation
3. Boîtier de filtre à air
4. Bouchon de remplissage de l’huile moteur
5. Pédale de frein
6. Vis de réglage de l’embrayage
7.Élément du filtre à huile
8. Contacteur de feu stop sur frein arrière
5
1234
6 7 8
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM
Page 26 of 150
3-2
3

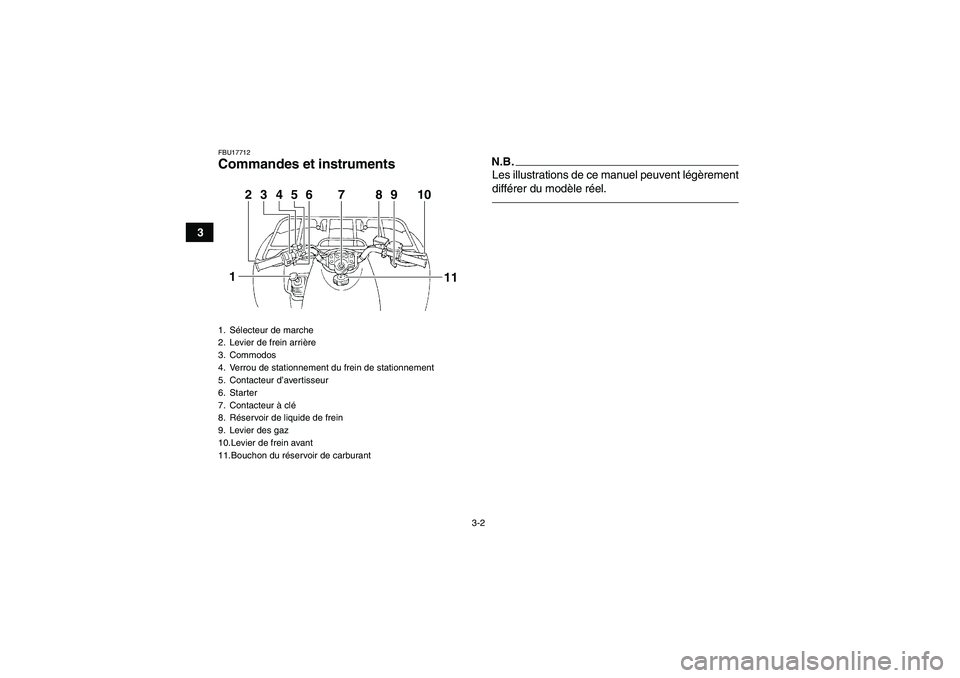

FBU17712Commandes et instruments
N.B.Les illustrations de ce manuel peuvent légèrement
différer du modèle réel.
1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Verrou de stationnement du frein de stationnement
5. Contacteur d’avertisseur
6. Starter
7. Contacteur à clé
8. Réservoir de liquide de frein
9. Levier des gaz
10.Levier de frein avant
11.Bouchon du réservoir de carburant
2
1
3
4
5
6
7
9
8
10
11
U1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM
Page 27 of 150
4-1
4
FBU17733
COMMANDES ET INSTRUMENTS
FBU17760Contacteur à clé Les positions du contacteur à clé sont les
suivantes :
ON (marche)
Tous les circuits électriques sont sous tension. Les
phares et le feu arrière s’allument quand le com-
mutateur général d’éclairage est activé, et le mo-
teur peut être mis en marche. La clé ne peut être
retirée.
OFF (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
U1P065F0.book Page 1 Friday, August 28, 2009 10:07 AM
Page 28 of 150
4-2
4

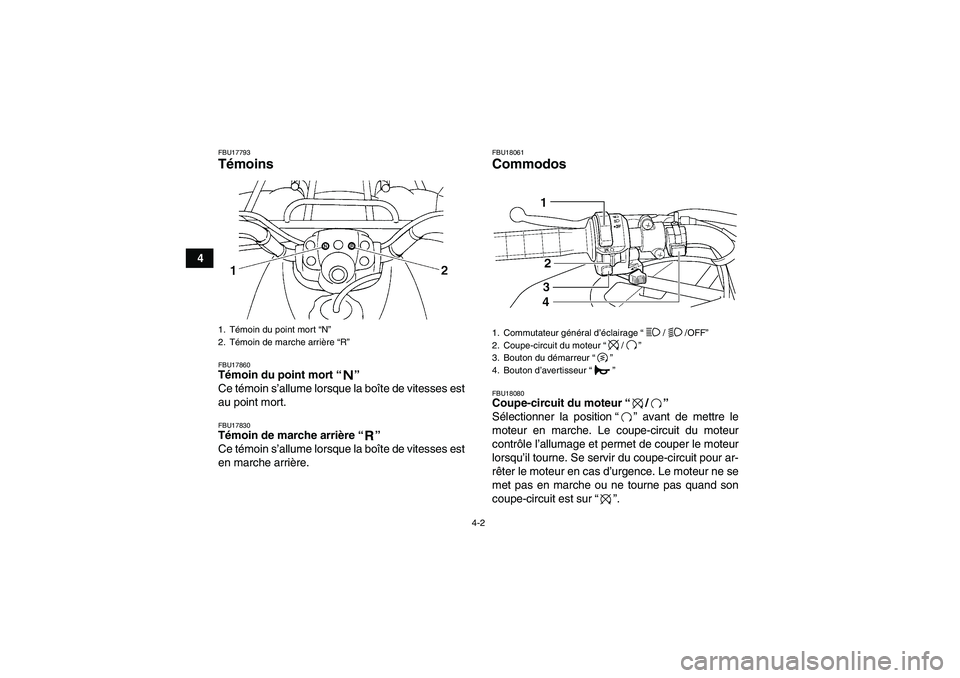

FBU17793Témoins FBU17860Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17830Témoin de marche arrière“”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.
FBU18061Commodos FBU18080Coupe-circuit du moteur“/”
Sélectionner la position“” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur“”.
1. Témoin du point mort “N”
2. Témoin de marche arrière “R”
1. Commutateur général d’éclairage“/ /OFF”
2. Coupe-circuit du moteur“/”
3. Bouton du démarreur“”
4. Bouton d’avertisseur“”
U1P065F0.book Page 2 Friday, August 28, 2009 10:07 AM
Page 29 of 150
4-3
4
FBU18101Bouton du démarreur“”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU18152Commutateur général
d’éclairage“//OFF”
Régler le commutateur sur“” pour allumer les
feux de croisement et le feu arrière. Régler le com-
mutateur sur“” pour allumer les feux de route
et le feu arrière. Régler le commutateur sur “OFF”
pour éteindre tous les feux.ATTENTIONFCB00041Ne jamais laisser les phares allumés pendant
un laps de temps prolongé alors que le moteur
est coupé. En effet, la batterie risque de se dé-
charger au point d’empêcher le bon fonction-
nement du démarreur. Si cela devait se pro-
duire, déposer et recharger la batterie. Les
explications concernant la charge de la batte-
rie se trouvent à la page 8-41.
FBU18170Bouton d’avertisseur“”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU18282Levier des gaz L’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.1. Levier des gaz
U1P065F0.book Page 3 Friday, August 28, 2009 10:07 AM
Page 30 of 150
4-4
4Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
FBU18323Limiteur de vitesse Ce VTT est équipé d’un limiteur de vitesse régla-
ble. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum.
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a)
pour augmenter le régime maximum du mo-
teur et la vitesse maximum du VTT. Tourner la
vis de réglage dans le sens (b) pour limiter le
régime maximum du moteur et réduire ainsi la
vitesse maximum du véhicule. Ne pas dévis-
ser la vis de réglage de plus de 12 mm (0.47
in) afin d’éviter d’endommager le câble des
gaz. S’assurer que la garde au levier des gaz
est toujours de 3.0–5.0 mm (0.12–0.20 in).
(Voir page 8-28.) AVERTISSEMENT ! Un ré-
glage incorrect du limiteur de vitesse et de
l’accélérateur pourrait endommager le câ-
ble des gaz et créer des problèmes d’accé-lération. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00241]
3. Serrer le contre-écrou.FBU18391Levier de frein avant Le levier de frein avant se trouve à la poignée
droite du guidon. Pour actionner le frein avant, tirer
le levier de frein vers la poignée.1. Contre-écrou
2. Vis de réglage
3. 12 mm (0.47 in) maximum
U1P065F0.book Page 4 Friday, August 28, 2009 10:07 AM
