8-3
8

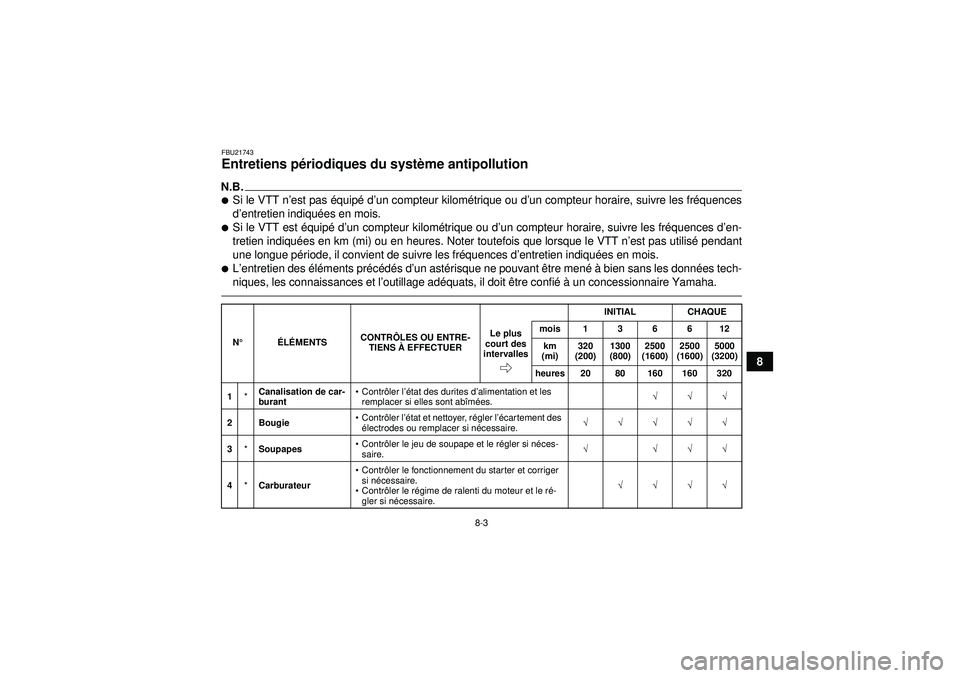

FBU21743Entretiens périodiques du syst ème antipollution N.B.
Si le VTT n ’est pas é quipé d ’un compteur kilom étrique ou d ’un compteur horaire, suivre les fr équences
d ’entretien indiqu ées en mois.
Si le VTT est équipé d’un compteur kilom étrique ou d ’un compteur horaire, suivre les fr équences d’ en-
tretien indiqu ées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n ’est pas utilis é pendant
une longue p ériode, il convient de suivre les fr équences d ’entretien indiqu ées en mois.
L ’entretien des é lé ments pr écé d és d ’un ast érisque ne pouvant ê tre mené à bien sans les donn ées tech-
niques, les connaissances et l ’outillage ad équats, il doit être confi é à un concessionnaire Yamaha.N °É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant
Contr ôler l ’état des durites d ’alimentation et les
remplacer si elles sont abî mées. √√√
2 Bougie
Contr ôler l ’état et nettoyer, r égler l ’écartement des
é lectrodes ou remplacer si n écessaire. √√√√√
3 *Soupapes
Contr ôler le jeu de soupape et le r égler si n éces-
saire. √ √√√
4 *Carburateur
Contr ôler le fonctionnement du starter et corriger
si n écessaire.
 Contr ôler le ré gime de ralenti du moteur et le r é-
gler si n écessaire. √√√√
U1CT61F0.book Page 3 Wednesday, April 20, 2011 5:48 PM

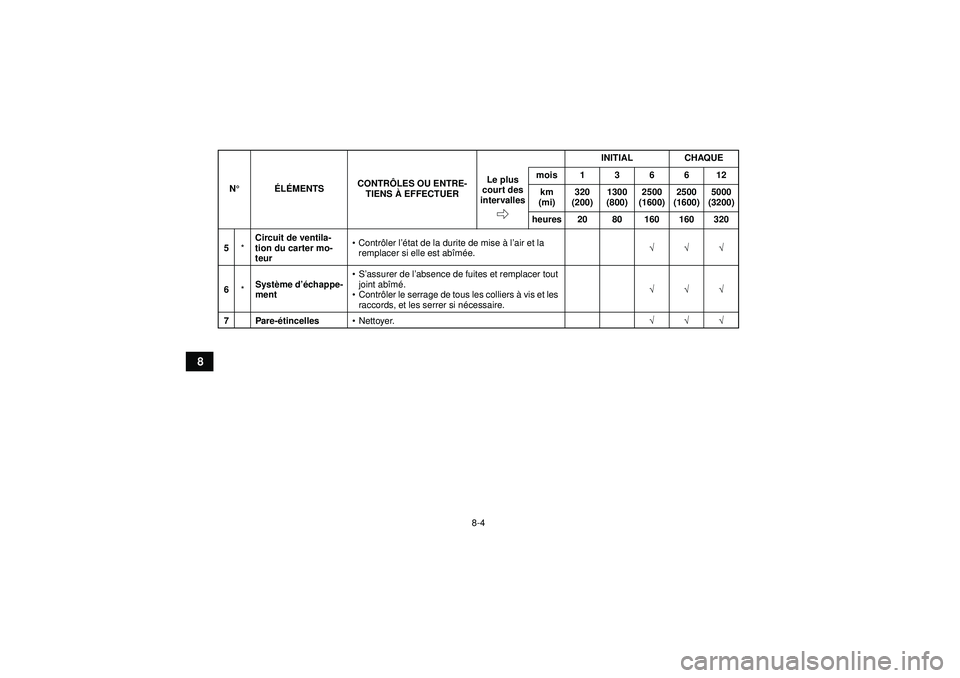

8-4
8
5*Circuit de ventila-
tion du carter mo-
teur
Contr ôler l ’état de la durite de mise à l’air et la
remplacer si elle est ab îm ée. √√√
6 *Syst
ème d ’échappe-
ment
S’ assurer de l ’absence de fuites et remplacer tout
joint ab îm é.
 Contr ôler le serrage de tous les colliers à vis et les
raccords, et les serrer si n écessaire. √√√
7 Pare- étincelles Nettoyer. √√√
N
°É LÉMENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1CT61F0.book Page 4 Wednesday, April 20, 2011 5:48 PM

8-5
8

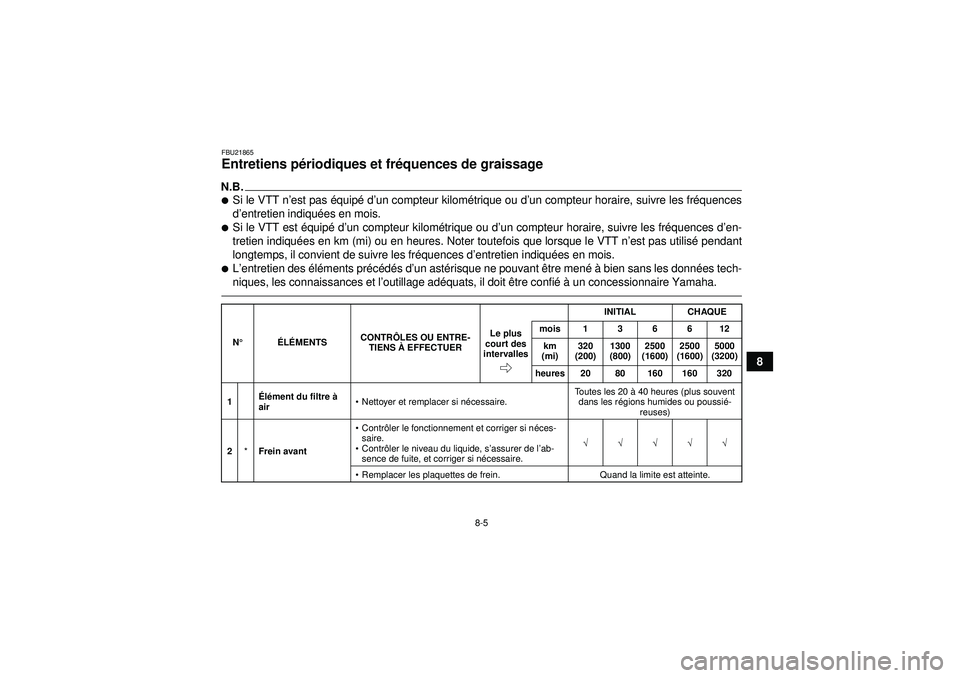

FBU21865Entretiens périodiques et fr équences de graissage N.B.
Si le VTT n ’est pas é quipé d ’un compteur kilom étrique ou d ’un compteur horaire, suivre les fr équences
d ’entretien indiqu ées en mois.
Si le VTT est équipé d’un compteur kilom étrique ou d ’un compteur horaire, suivre les fr équences d’ en-
tretien indiqu ées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n ’est pas utilis é pendant
longtemps, il convient de suivre les fr équences d ’entretien indiqu ées en mois.
L’entretien des é lé ments pr écé d és d ’un ast érisque ne pouvant ê tre mené à bien sans les donn ées tech-
niques, les connaissances et l ’outillage ad équats, il doit être confi é à un concessionnaire Yamaha.N °É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Él
ément du filtre à
air
Nettoyer et remplacer si né cessaire.Toutes les 20
à 40 heures (plus souvent
dans les ré gions humides ou poussi é-
reuses)
2 *Frein avant
Contr ôler le fonctionnement et corriger si n éces-
saire.
 Contr ôler le niveau du liquide, s ’assurer de l ’ab-
sence de fuite, et corriger si né cessaire.√√√√√
 Remplacer les plaquettes de frein. Quand la limite est atteinte.
U1CT61F0.book Page 5 Wednesday, April 20, 2011 5:48 PM

8-6
8
3*Frein arriè re
Contr ôler le fonctionnement et corriger si n éces-
saire.
 Contr ôler la garde de levier et de la pé dale de
frein et la r égler si né cessaire. √√√√√
 Contr ôler l ’usure des disques de friction de frein et
les remplacer si n écessaire. √ √√√
4 *Durites de frein
Contr ôler l ’état et remplacer si n écessaire. √√√√
 Remplacer. Tous les 4 ans
5 *Roues
Contr ôler le voile et l ’état et remplacer si n éces-
saire. √ √√√
6 *Pneus
Contr ôler l ’état et la profondeur des sculptures et
remplacer si n écessaire.
 Contr ôler la pression de gonflage et l ’équilibrage,
et corriger si n écessaire. √ √√√
7 *Roulements de
moyeu de roue
Contr ôler l ’état et le serrage, et remplacer si n é-
cessaire. √ √√√
8 *Courroie trap
ézo ï-
dale
Contr ôler l ’usure et l ’état, et remplacer si n éces-
saire. √ √√√
9 *Joint de cardan
d
’arbre de transmis-
sion
Lubrifier à la graisse à base de savon au lithium. √√√
N
°É LÉMENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1CT61F0.book Page 6 Wednesday, April 20, 2011 5:48 PM

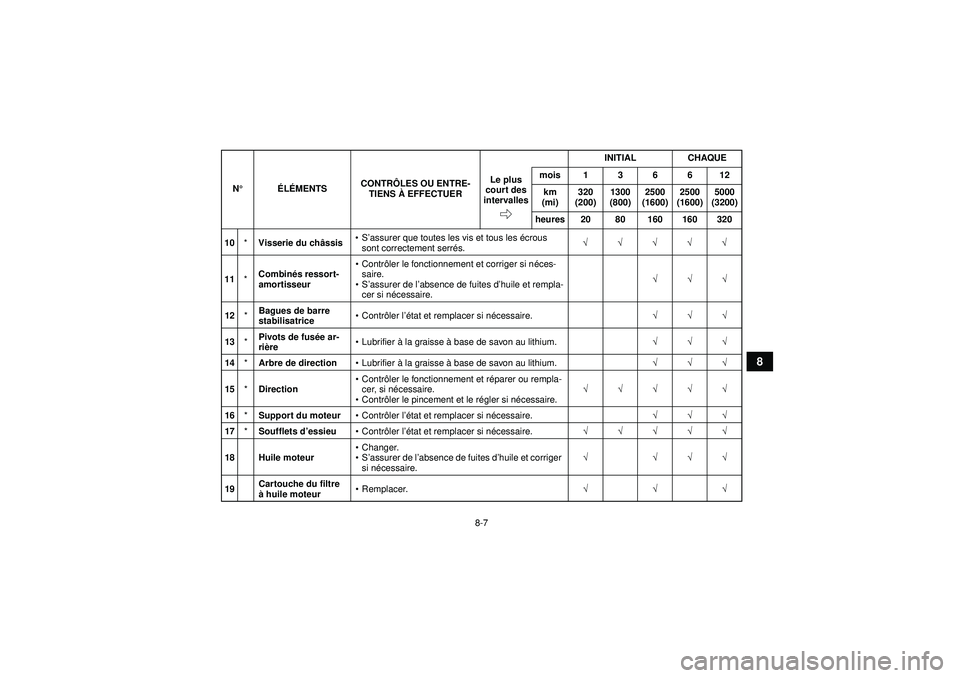

8-7
8
10*Visserie du ch âssis
S’assurer que toutes les vis et tous les écrous
sont correctement serr és. √√√√√
11 *Combin
és ressort-
amortisseur
Contr ôler le fonctionnement et corriger si n éces-
saire.
 S’assurer de l ’absence de fuites d ’huile et rempla-
cer si n écessaire. √√√
12 *Bagues de barre
stabilisatrice
Contr ôler l ’état et remplacer si n écessaire. √√√
13 *Pivots de fus
ée ar-
ri ère
Lubrifier à la graisse à base de savon au lithium. √√√
14 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction
Contr ôler le fonctionnement et r éparer ou rempla-
cer, si n écessaire.
 Contr ôler le pincement et le r égler si n écessaire. √√√√√
16 *Support du moteur Contr ôler l ’état et remplacer si n écessaire. √√√
17 *Soufflets d ’essieu Contr ôler l ’état et remplacer si n écessaire. √√√√√
18 Huile moteur
Changer.
 S’assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √ √√√
19 Cartouche du filtre
à
huile moteur
Remplacer. √√√
N
°É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1CT61F0.book Page 7 Wednesday, April 20, 2011 5:48 PM

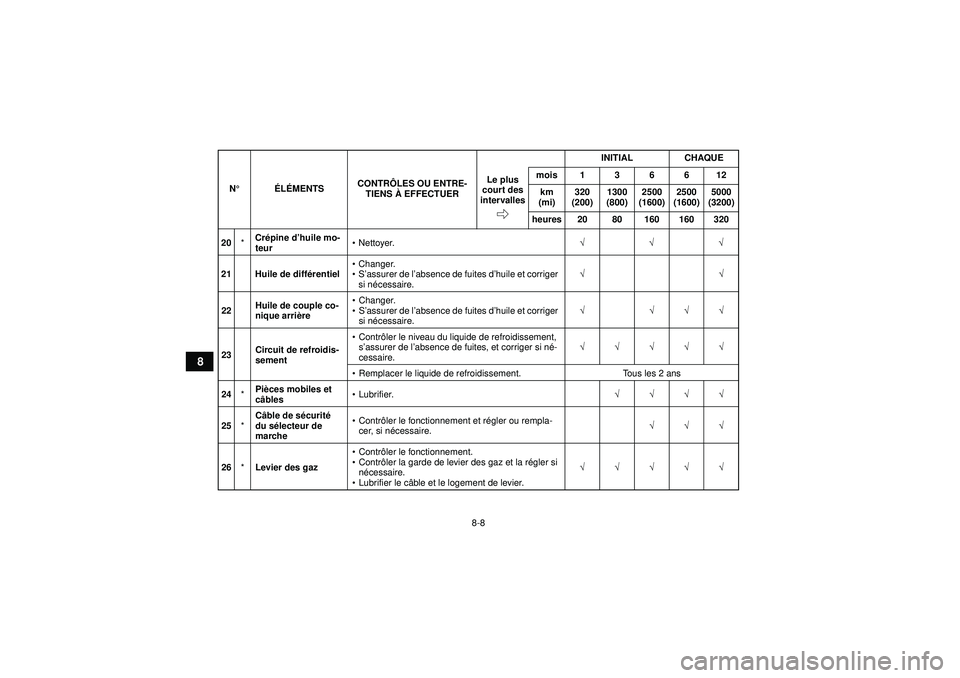

8-8
8
20*Cré
pine d ’huile mo-
teur
Nettoyer. √√√
21 Huile de diff érentiel
Changer.
 S’ assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √√
22 Huile de couple co-
nique arriè
re
Changer.
 S’ assurer de l ’absence de fuites d ’huile et corriger
si n écessaire. √ √√√
23 Circuit de refroidis-
sement
Contr ôler le niveau du liquide de refroidissement,
s’ assurer de l ’absence de fuites, et corriger si né -
cessaire. √√√√√
 Remplacer le liquide de refroidissement. Tous les 2 ans
24 *Pi
èces mobiles et
c âbles
Lubrifier. √√√√
25 *C
âble de s écurit é
du s électeur de
marche
Contr ôler le fonctionnement et r égler ou rempla-
cer, si n écessaire. √√√
26 *Levier des gaz
Contr ôler le fonctionnement.
 Contr ôler la garde de levier des gaz et la r égler si
n écessaire.
 Lubrifier le c âble et le logement de levier. √√√√√
N
°É LÉMENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1CT61F0.book Page 8 Wednesday, April 20, 2011 5:48 PM

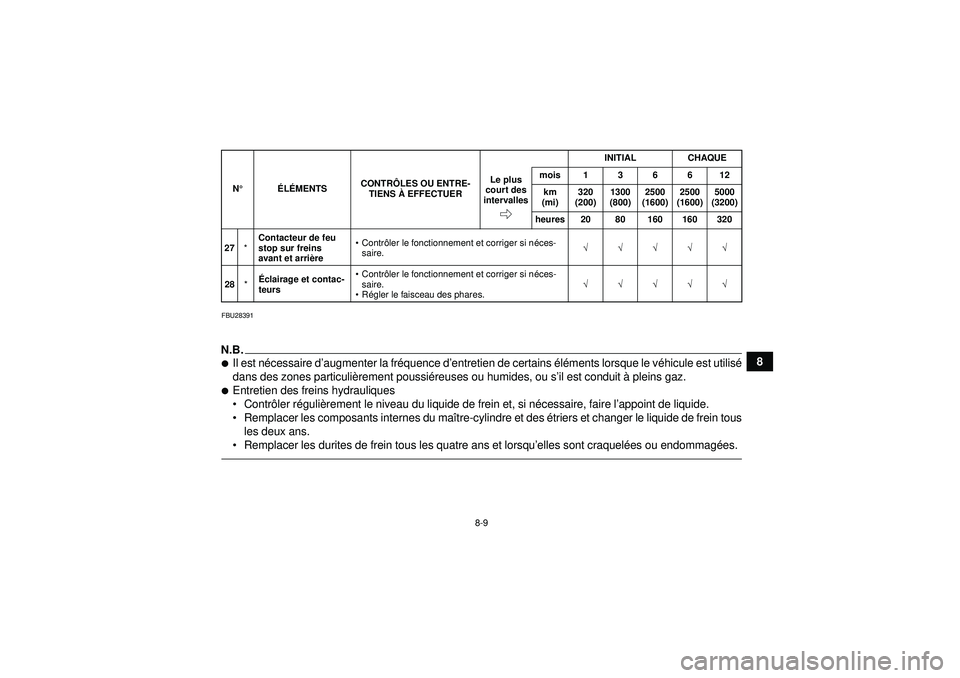

8-9
8
FBU28391N.B.
Il est nécessaire d ’augmenter la fr équence d ’entretien de certains élé ments lorsque le v éhicule est utilis é
dans des zones particuli èrement poussi éreuses ou humides, ou s ’il est conduit à pleins gaz.
Entretien des freins hydrauliques
 Contr ôler r éguli èrement le niveau du liquide de frein et, si n écessaire, faire l ’appoint de liquide.
 Remplacer les composants internes du ma ître-cylindre et des étriers et changer le liquide de frein tous
les deux ans.
 Remplacer les durites de frein tous les quatre ans et lorsqu ’elles sont craquel ées ou endommag ées.27 *Contacteur de feu
stop sur freins
avant et arri
ère
Contr ôler le fonctionnement et corriger si n éces-
saire. √√√√√
28 *Éclairage et contac-
teurs
Contr ôler le fonctionnement et corriger si n éces-
saire.
 R égler le faisceau des phares. √√√√√
N
°É LÉ MENTS CONTR
ÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U1CT61F0.book Page 9 Wednesday, April 20, 2011 5:48 PM

8-10
8

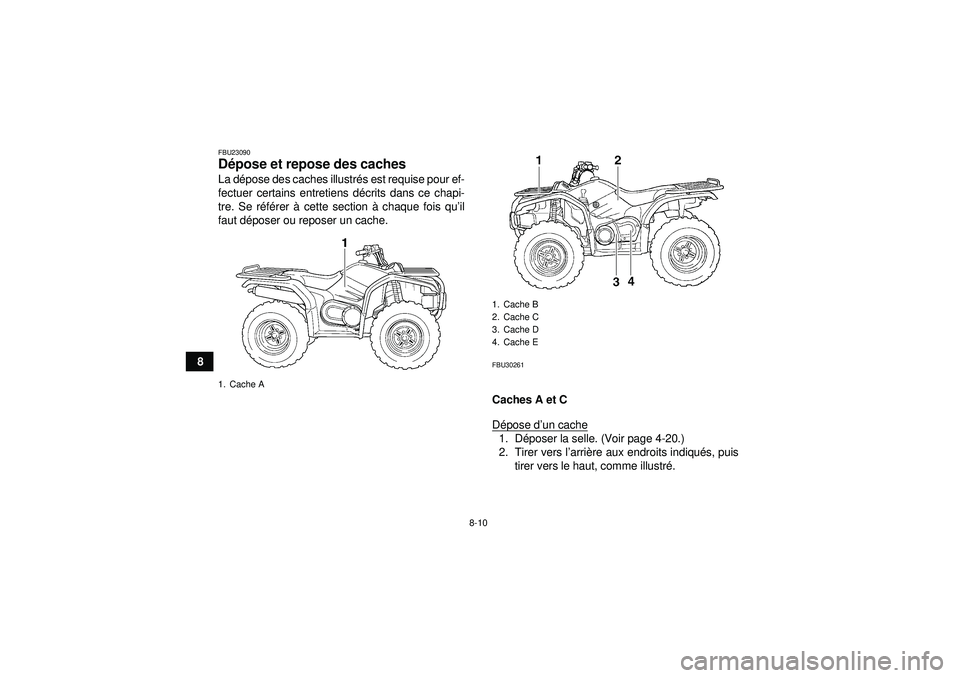

FBU23090Dépose et repose des caches La dé pose des caches illustr és est requise pour ef-
fectuer certains entretiens d écrits dans ce chapi-
tre. Se r éfé rer à cette section à chaque fois qu’ il
faut d époser ou reposer un cache.
FBU30261Caches A et C
D épose d ’un cache1. D époser la selle. (Voir page 4-20.)
2. Tirer vers l ’arri ère aux endroits indiqu és, puis
tirer vers le haut, comme illustr é.
1. Cache A
1. Cache B
2. Cache C
3. Cache D
4. Cache E
U1CT61F0.book Page 10 Wednesday, April 20, 2011 5:48 PM

8-11
8

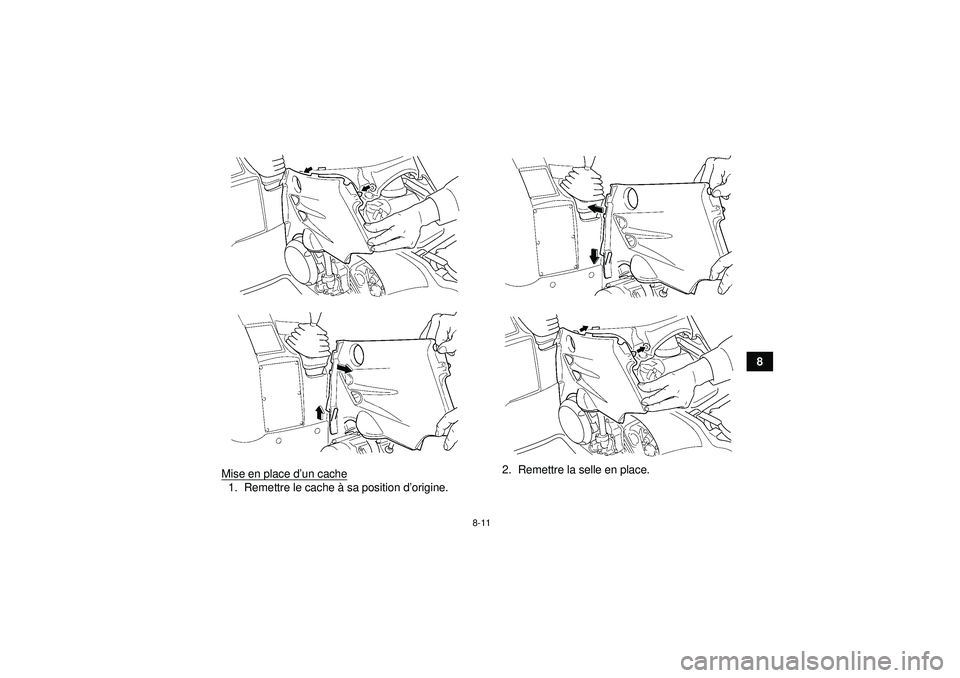

Mise en place d ’un cache
1. Remettre le cache à sa position d ’origine. 2. Remettre la selle en place.
U1CT61F0.book Page 11 Wednesday, April 20, 2011 5:48 PM

8-12

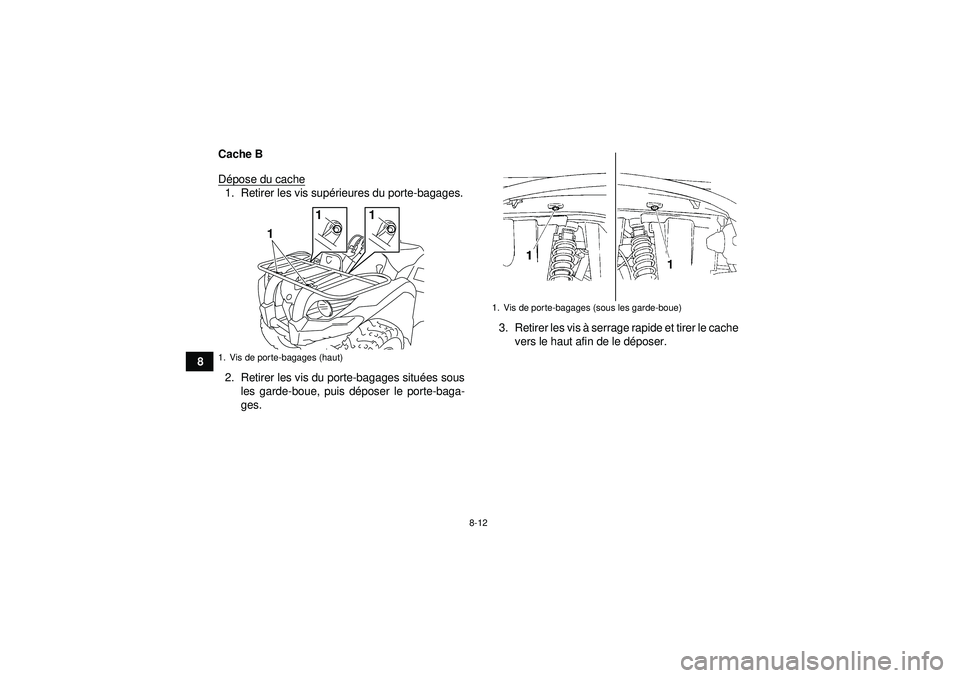

8Cache B
D
épose du cache
1. Retirer les vis sup érieures du porte-bagages.
2. Retirer les vis du porte-bagages situ ées sous
les garde-boue, puis d époser le porte-baga-
ges. 3. Retirer les vis
à serrage rapide et tirer le cache
vers le haut afin de le d époser.1. Vis de porte-bagages (haut)
1
1
1
1. Vis de porte-bagages (sous les garde-boue)
U1CT61F0.book Page 12 Wednesday, April 20, 2011 5:48 PM
