YAMAHA KODIAK 400 2003 Manuale de Empleo (in Spanish)

5-18
FBU00493*
Huile de transmission finale
S’assurer que le niveau d’huile de transmission finale est
conforme aux spécifications. Ajouter de l’huile si néces-
saire. (Pour plus de détails, voir pages 8-40 à 8-44.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ “GL-4” correspond à un grade d’additif et de qualité. Les
huiles de grade “GL-5” ou “GL-6” peuvent également
être utilisées. _
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API “GL-4”
SBU00493*
Aceite de la transmisión
Asegúrese de que el aceite del engranaje final está
al nivel especificado. Añada aceite si es necesario.
(Para más detalles, vea las páginas 8-40–8-44.)
Si lo desea, podrá utilizar un aceite de engranajes hi-
poidales SAE 80W90 para todas las condiciones.NOTA:_ El GL-4 es un aceite de calidad con aditivos, y tam-
bién pueden emplearse los aceites de engranajes hi-
poidales GL-5 o GL-6. _
Aceite recomendado:
Aceite de engranajes hipoidales SAE 80
API “GL-4”
U5TE60.book Page 18 Monday, June 10, 2002 8:47 AM

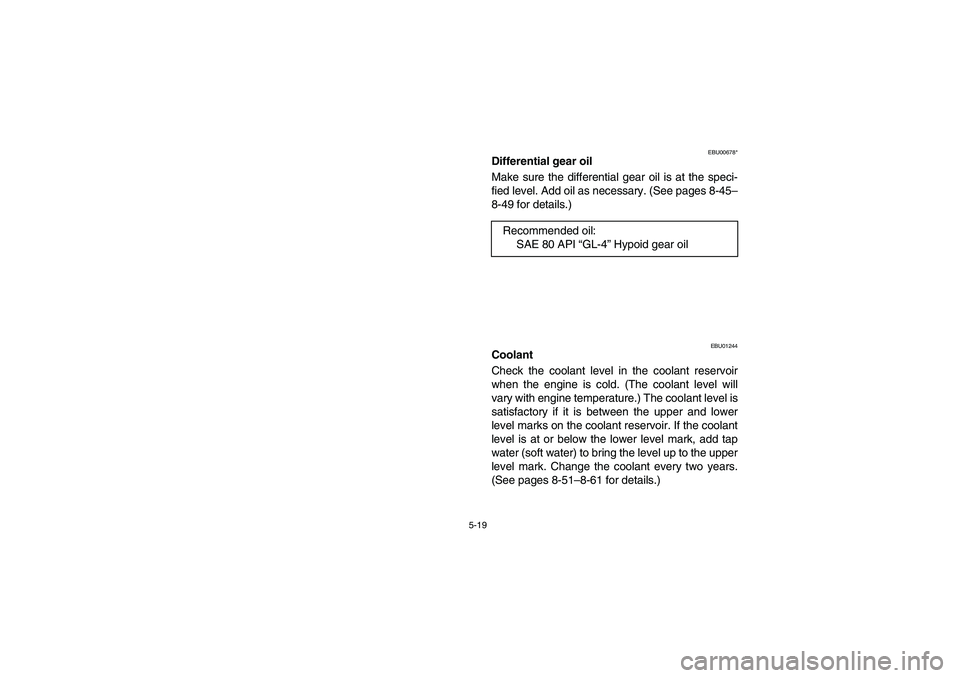

5-19
EBU00678*
Differential gear oil
Make sure the differential gear oil is at the speci-
fied level. Add oil as necessary. (See pages 8-45–
8-49 for details.)
EBU01244
Coolant
Check the coolant level in the coolant reservoir
when the engine is cold. (The coolant level will
vary with engine temperature.) The coolant level is
satisfactory if it is between the upper and lower
level marks on the coolant reservoir. If the coolant
level is at or below the lower level mark, add tap
water (soft water) to bring the level up to the upper
level mark. Change the coolant every two years.
(See pages 8-51–8-61 for details.) Recommended oil:
SAE 80 API “GL-4” Hypoid gear oil
U5TE60.book Page 19 Monday, June 10, 2002 8:47 AM

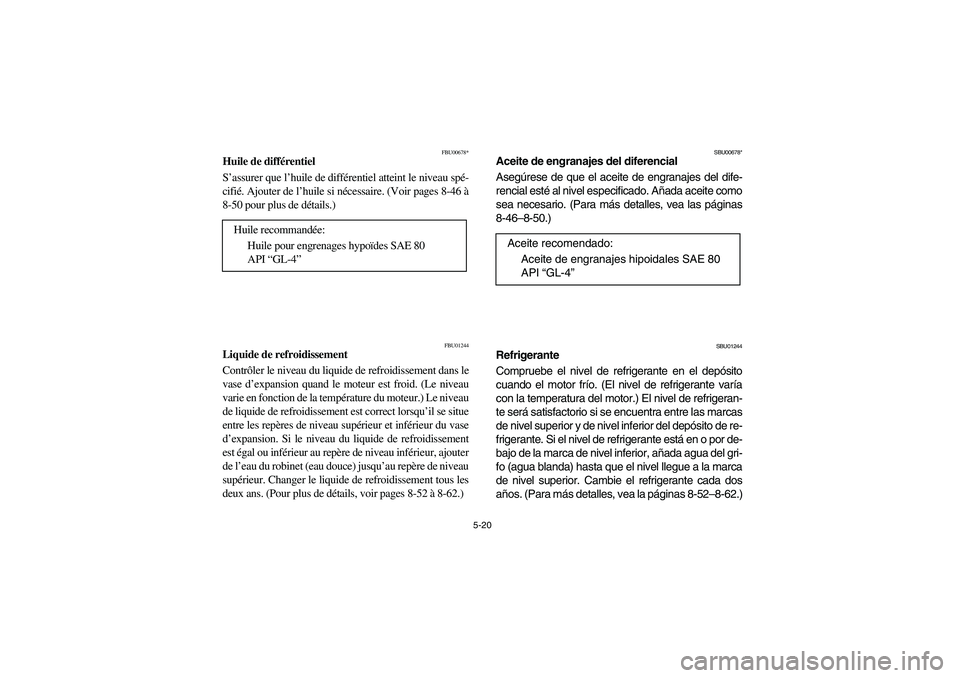

5-20
FBU00678*
Huile de différentiel
S’assurer que l’huile de différentiel atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir pages 8-46 à
8-50 pour plus de détails.)
FBU01244
Liquide de refroidissement
Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion quand le moteur est froid. (Le niveau
varie en fonction de la température du moteur.) Le niveau
de liquide de refroidissement est correct lorsqu’il se situe
entre les repères de niveau supérieur et inférieur du vase
d’expansion. Si le niveau du liquide de refroidissement
est égal ou inférieur au repère de niveau inférieur, ajouter
de l’eau du robinet (eau douce) jusqu’au repère de niveau
supérieur. Changer le liquide de refroidissement tous les
deux ans. (Pour plus de détails, voir pages 8-52 à 8-62.) Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API “GL-4”
SBU00678*
Aceite de engranajes del diferencial
Asegúrese de que el aceite de engranajes del dife-
rencial esté al nivel especificado. Añada aceite como
sea necesario. (Para más detalles, vea las páginas
8-46–8-50.)
SBU01244
Refrigerante
Compruebe el nivel de refrigerante en el depósito
cuando el motor frío. (El nivel de refrigerante varía
con la temperatura del motor.) El nivel de refrigeran-
te será satisfactorio si se encuentra entre las marcas
de nivel superior y de nivel inferior del depósito de re-
frigerante. Si el nivel de refrigerante está en o por de-
bajo de la marca de nivel inferior, añada agua del gri-
fo (agua blanda) hasta que el nivel llegue a la marca
de nivel superior. Cambie el refrigerante cada dos
años. (Para más detalles, vea la páginas 8-52–8-62.) Aceite recomendado:
Aceite de engranajes hipoidales SAE 80
API “GL-4”
U5TE60.book Page 20 Monday, June 10, 2002 8:47 AM

5-21
CAUTION:_ Hard water or salt water is harmful to the en-
gine. You may use distilled water if you cannot
get soft water. _
WARNING
_ Wait for the engine and radiator to cool before
removing the radiator cap. You could be
burned by hot fluid and steam blown out under
pressure. Always put a thick rag over the cap
when opening. Allow any remaining pressure
to escape before completely removing the cap. _
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.Coolant reservoir capacity:
0.25 L
U5TE60.book Page 21 Monday, June 10, 2002 8:47 AM

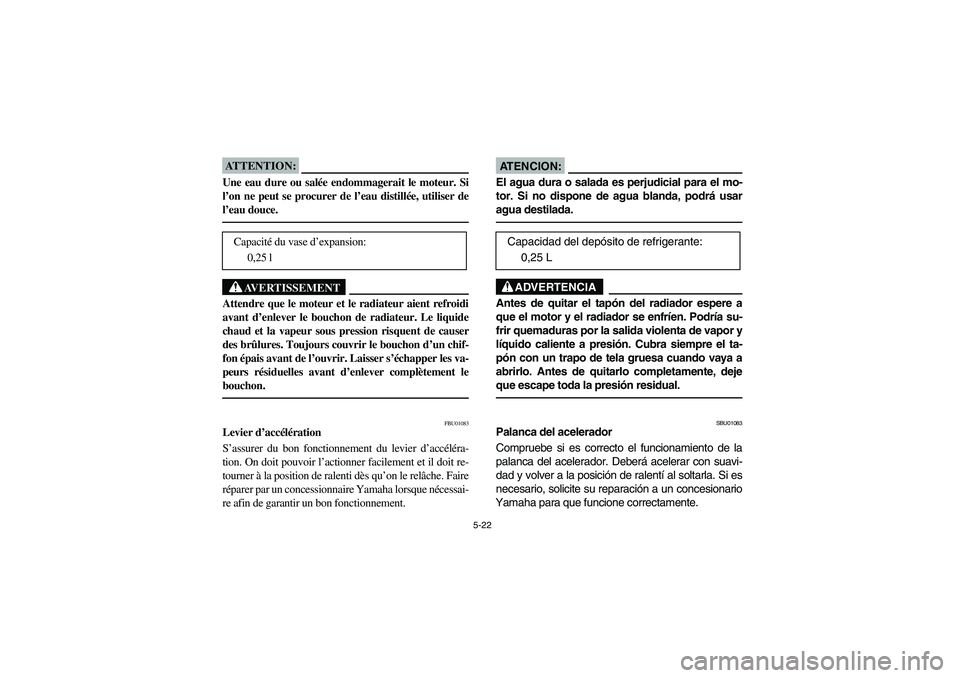

5-22
ATTENTION:_ Une eau dure ou salée endommagerait le moteur. Si
l’on ne peut se procurer de l’eau distillée, utiliser de
l’eau douce. _
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient refroidi
avant d’enlever le bouchon de radiateur. Le liquide
chaud et la vapeur sous pression risquent de causer
des brûlures. Toujours couvrir le bouchon d’un chif-
fon épais avant de l’ouvrir. Laisser s’échapper les va-
peurs résiduelles avant d’enlever complètement le
bouchon. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement. Capacité du vase d’expansion:
0,25 l
AT E N C I O N :_ El agua dura o salada es perjudicial para el mo-
tor. Si no dispone de agua blanda, podrá usar
agua destilada. _
ADVERTENCIA
_ Antes de quitar el tapón del radiador espere a
que el motor y el radiador se enfríen. Podría su-
frir quemaduras por la salida violenta de vapor y
líquido caliente a presión. Cubra siempre el ta-
pón con un trapo de tela gruesa cuando vaya a
abrirlo. Antes de quitarlo completamente, deje
que escape toda la presión residual. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.Capacidad del depósito de refrigerante:
0,25 L
U5TE60.book Page 22 Monday, June 10, 2002 8:47 AM

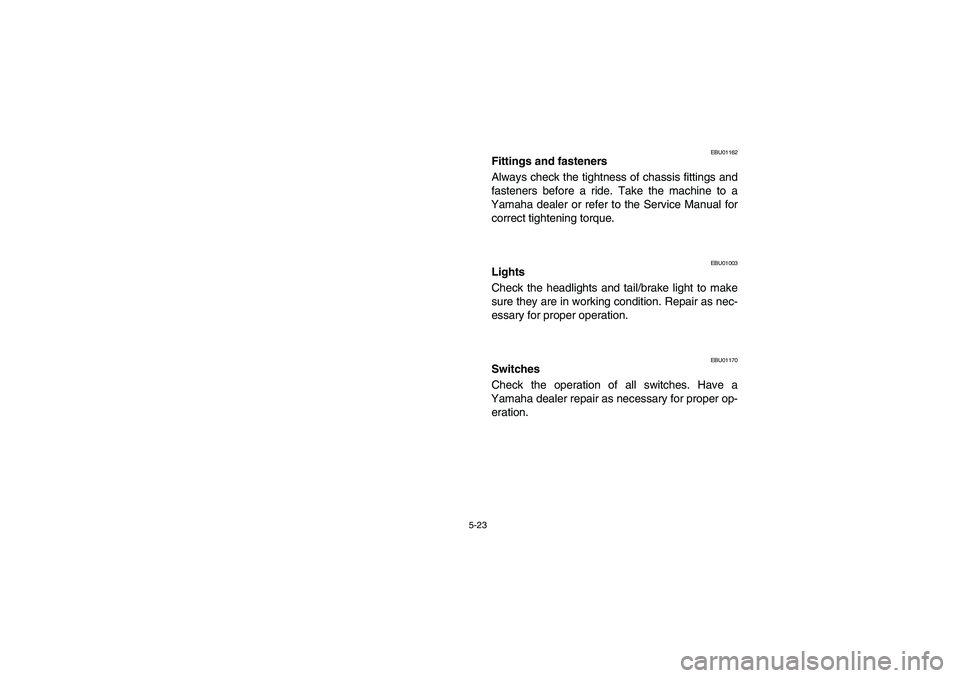

5-23
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
U5TE60.book Page 23 Monday, June 10, 2002 8:47 AM

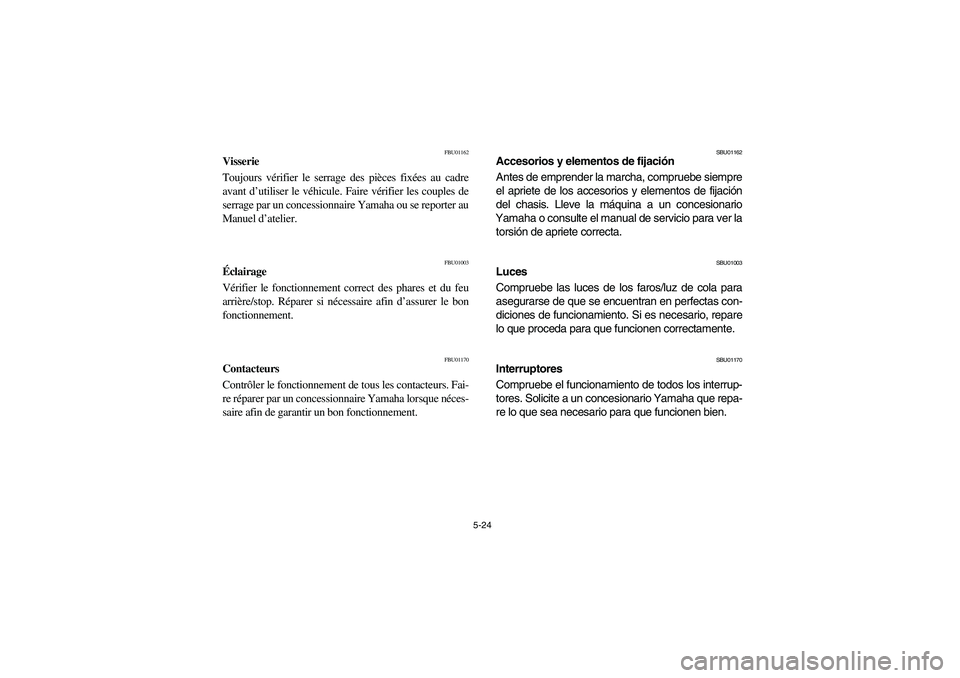

5-24
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01170
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Fai-
re réparer par un concessionnaire Yamaha lorsque néces-
saire afin de garantir un bon fonctionnement.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01170
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Solicite a un concesionario Yamaha que repa-
re lo que sea necesario para que funcionen bien.
U5TE60.book Page 24 Monday, June 10, 2002 8:47 AM

5-25
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.(For Europe)
(For Oceania)2. The tires should be set to the recommend-
ed pressure:
Manufacturer Size Type
Front MAXXIS AT25
× 8 - 12 M911Y
Rear MAXXIS AT25
× 10 - 12 M912Y
Manufacturer Size Type
Front CHENG-SHIN AT25
× 8 - 12 C828
Rear CHENG-SHIN AT25
× 10 - 12 C828
U5TE60.book Page 25 Monday, June 10, 2002 8:47 AM

5-26
FBU00158
Pneus
Toujours monter les pneus recommandés.
AVERTISSEMENT
_ La conduite d’un VTT dont les types de pneus ne con-
viennent pas ou dont la pression de gonflage de pneus
est inégale ou incorrecte pourrait entraîner une perte
de contrôle du véhicule et augmenter les risques d’ac-
cident.
Lire attentivement ce qui suit:
1. Les pneus énumérés ci-dessous ont été approuvés
pour ce modèle par Yamaha Motor Co., Ltd. Il est
déconseillé de monter d’autres pneus sur le VTT.
(Pour l’Europe)
(Pour l’Océanie)
2. Gonfler les pneus à la pression recommandée:
Fabricant Taille Type
Avant MAXXIS AT25 ×
8 - 12 M911Y
Arrière MAXXIS AT25 ×
10 - 12 M912Y
Fabricant Taille Type
Avant CHENG-SHIN AT25 ×
8 - 12 C828
Arrière CHENG-SHIN AT25 ×
10 - 12 C828
SBU00158
Neumáticos
Utilice siempre los neumáticos recomendados.
ADVERTENCIA
_ El uso de neumáticos inadecuados o la conduc-
ción del vehículo con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.
1. Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co. Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumá-
ticos.
(Para Europa)
(Para Oceanía)
2. Los neumáticos deben inflarse a la presión
recomendada:
Fabricante Medidas Tipo
Delantero MAXXIS AT25
× 8 - 12 M911Y
Trasero MAXXIS AT25
× 10 - 12 M912Y
Fabricante Medidas Tipo
Delantero CHENG-SHIN AT25
× 8 - 12 C828
Trasero CHENG-SHIN AT25
× 10 - 12 C828
U5TE60.book Page 26 Monday, June 10, 2002 8:47 AM

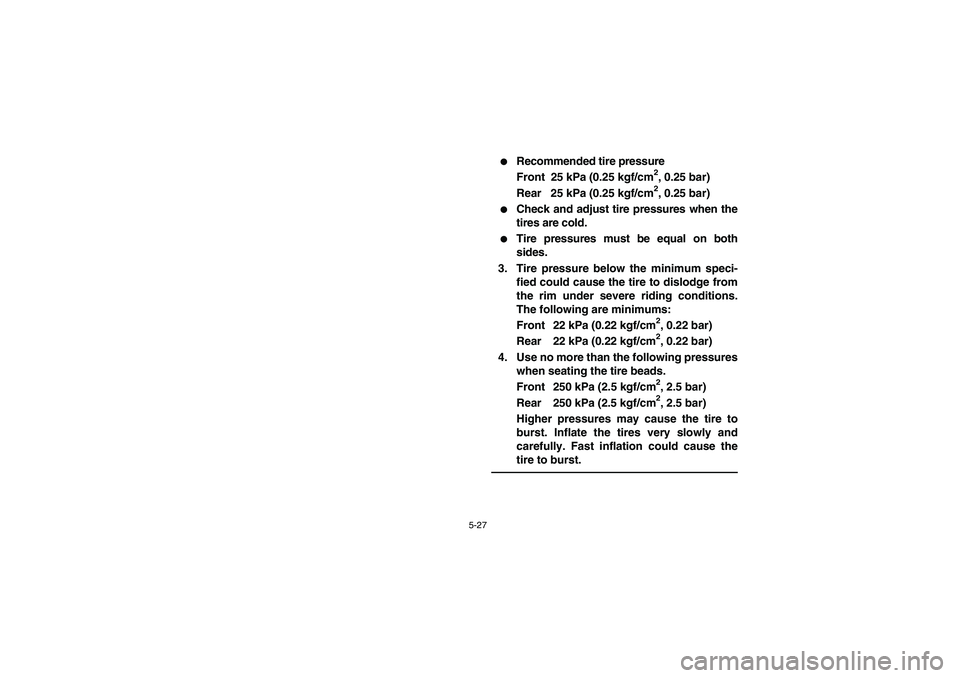

5-27

Recommended tire pressure
Front 25 kPa (0.25 kgf/cm
2, 0.25 bar)
Rear 25 kPa (0.25 kgf/cm2, 0.25 bar)


Check and adjust tire pressures when the
tires are cold.


Tire pressures must be equal on both
sides.
3. Tire pressure below the minimum speci-
fied could cause the tire to dislodge from
the rim under severe riding conditions.
The following are minimums:
Front 22 kPa (0.22 kgf/cm
2, 0.22 bar)
Rear 22 kPa (0.22 kgf/cm2, 0.22 bar)
4. Use no more than the following pressures
when seating the tire beads.
Front 250 kPa (2.5 kgf/cm2, 2.5 bar)
Rear 250 kPa (2.5 kgf/cm2, 2.5 bar)
Higher pressures may cause the tire to
burst. Inflate the tires very slowly and
carefully. Fast inflation could cause the
tire to burst.
U5TE60.book Page 27 Monday, June 10, 2002 8:47 AM
