YAMAHA KODIAK 400 2003 Manuale de Empleo (in Spanish)

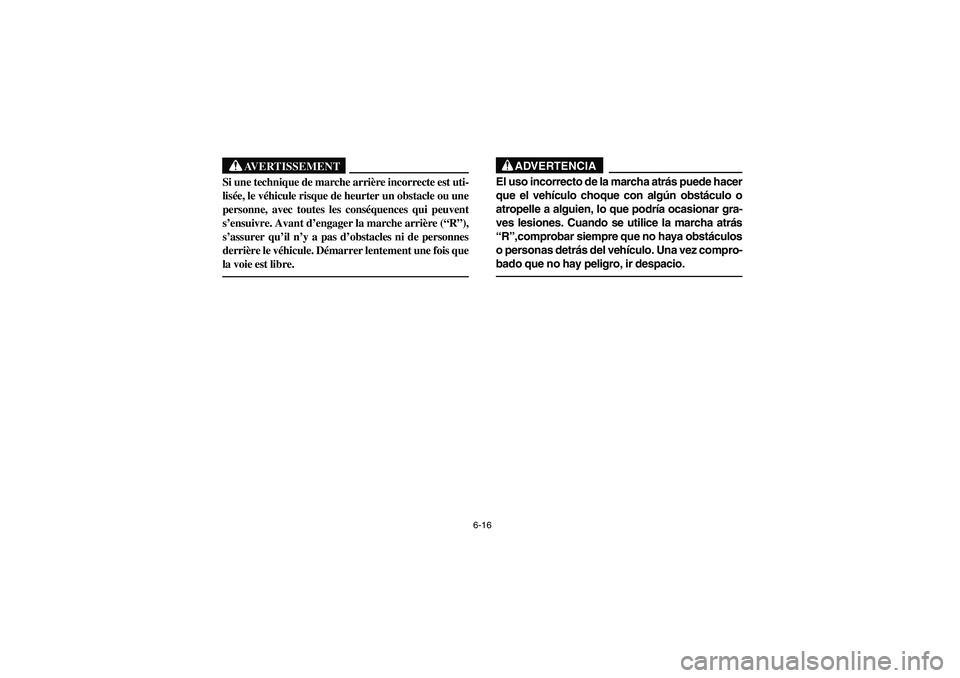

6-16
AVERTISSEMENT
_ Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui peuvent
s’ensuivre. Avant d’engager la marche arrière (“R”),
s’assurer qu’il n’y a pas d’obstacles ni de personnes
derrière le véhicule. Démarrer lentement une fois que
la voie est libre. _
ADVERTENCIA
_ El uso incorrecto de la marcha atrás puede hacer
que el vehículo choque con algún obstáculo o
atropelle a alguien, lo que podría ocasionar gra-
ves lesiones. Cuando se utilice la marcha atrás
“R”,comprobar siempre que no haya obstáculos
o personas detrás del vehículo. Una vez compro-
bado que no hay peligro, ir despacio. _
U5TE60.book Page 16 Monday, June 10, 2002 8:47 AM

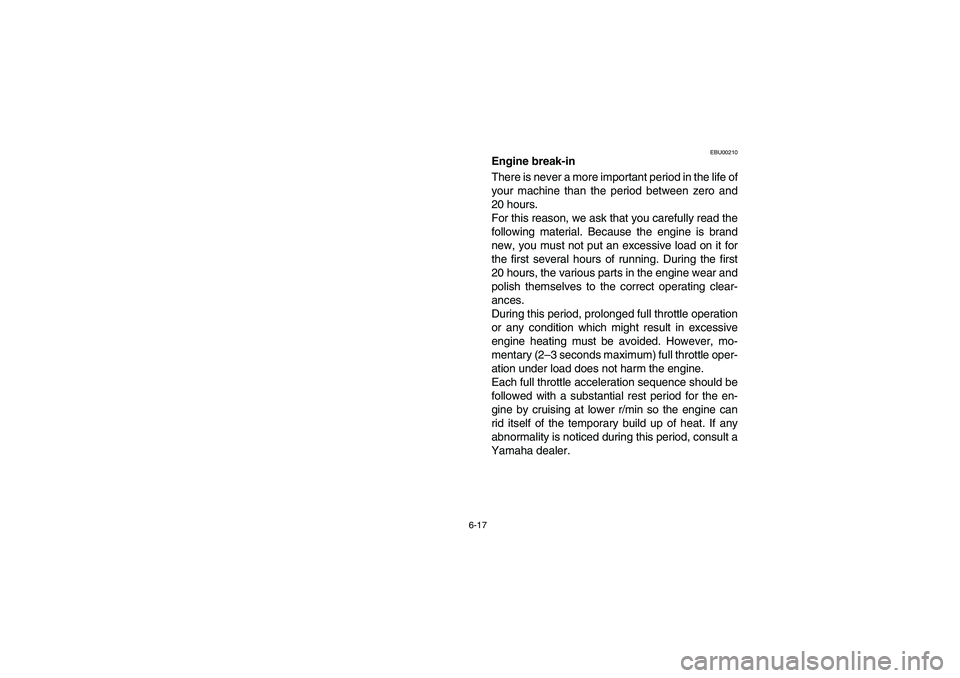

6-17
EBU00210
Engine break-in
There is never a more important period in the life of
your machine than the period between zero and
20 hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine.
Each full throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine by cruising at lower r/min so the engine can
rid itself of the temporary build up of heat. If any
abnormality is noticed during this period, consult a
Yamaha dealer.
U5TE60.book Page 17 Monday, June 10, 2002 8:47 AM

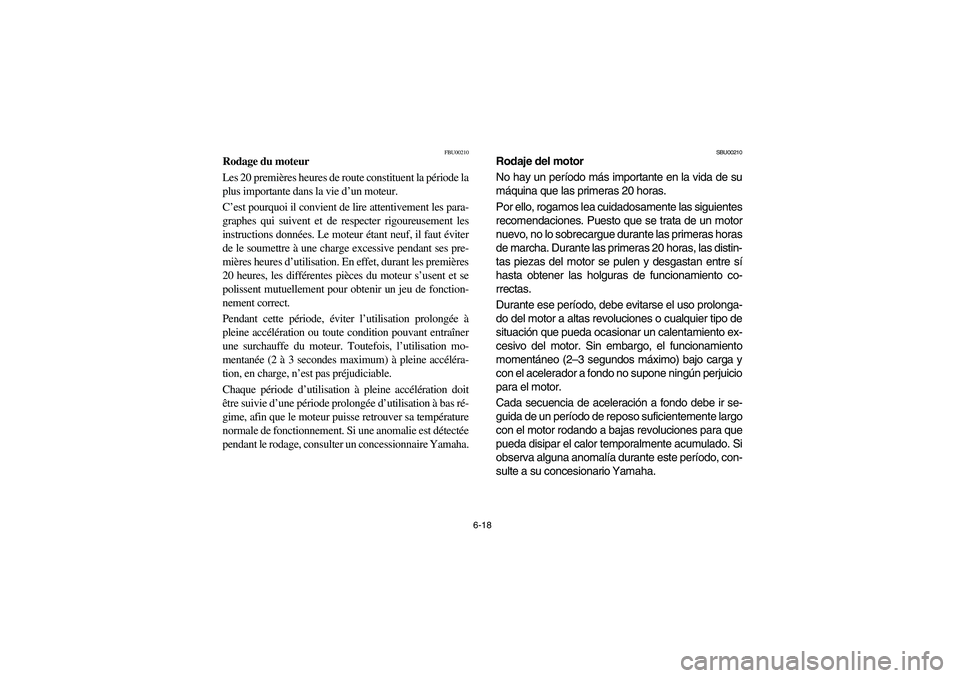

6-18
FBU00210
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable.
Chaque période d’utilisation à pleine accélération doit
être suivie d’une période prolongée d’utilisation à bas ré-
gime, afin que le moteur puisse retrouver sa température
normale de fonctionnement. Si une anomalie est détectée
pendant le rodage, consulter un concessionnaire Yamaha.
SBU00210
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, rogamos lea cuidadosamente las siguientes
recomendaciones. Puesto que se trata de un motor
nuevo, no lo sobrecargue durante las primeras horas
de marcha. Durante las primeras 20 horas, las distin-
tas piezas del motor se pulen y desgastan entre sí
hasta obtener las holguras de funcionamiento co-
rrectas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a altas revoluciones o cualquier tipo de
situación que pueda ocasionar un calentamiento ex-
cesivo del motor. Sin embargo, el funcionamiento
momentáneo (2–3 segundos máximo) bajo carga y
con el acelerador a fondo no supone ningún perjuicio
para el motor.
Cada secuencia de aceleración a fondo debe ir se-
guida de un período de reposo suficientemente largo
con el motor rodando a bajas revoluciones para que
pueda disipar el calor temporalmente acumulado. Si
observa alguna anomalía durante este período, con-
sulte a su concesionario Yamaha.
U5TE60.book Page 18 Monday, June 10, 2002 8:47 AM

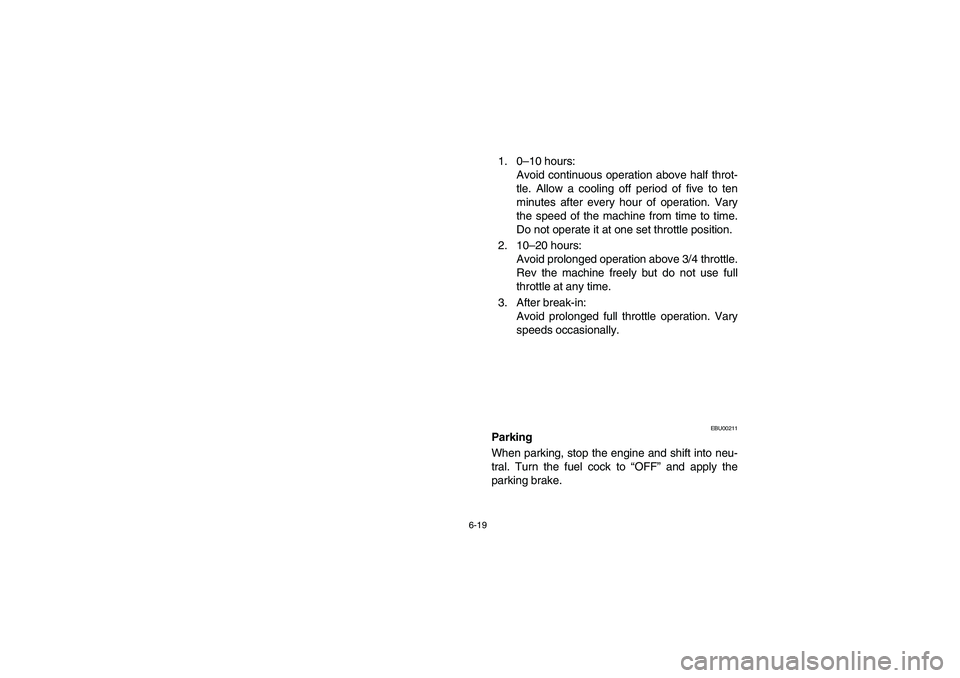

6-19
1. 0–10 hours:
Avoid continuous operation above half throt-
tle. Allow a cooling off period of five to ten
minutes after every hour of operation. Vary
the speed of the machine from time to time.
Do not operate it at one set throttle position.
2. 10–20 hours:
Avoid prolonged operation above 3/4 throttle.
Rev the machine freely but do not use full
throttle at any time.
3. After break-in:
Avoid prolonged full throttle operation. Vary
speeds occasionally.
EBU00211
Parking
When parking, stop the engine and shift into neu-
tral. Turn the fuel cock to “OFF” and apply the
parking brake.
U5TE60.book Page 19 Monday, June 10, 2002 8:47 AM

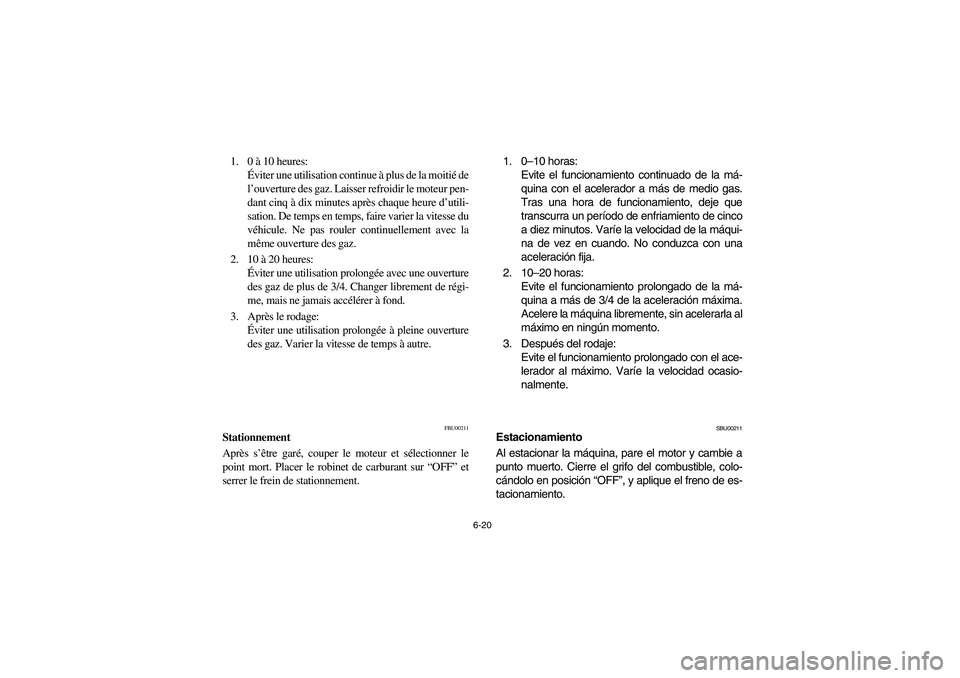

6-20
1. 0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pen-
dant cinq à dix minutes après chaque heure d’utili-
sation. De temps en temps, faire varier la vitesse du
véhicule. Ne pas rouler continuellement avec la
même ouverture des gaz.
2. 10 à 20 heures:
Éviter une utilisation prolongée avec une ouverture
des gaz de plus de 3/4. Changer librement de régi-
me, mais ne jamais accélérer à fond.
3. Après le rodage:
Éviter une utilisation prolongée à pleine ouverture
des gaz. Varier la vitesse de temps à autre.
FBU00211
Stationnement
Après s’être garé, couper le moteur et sélectionner le
point mort. Placer le robinet de carburant sur “OFF” et
serrer le frein de stationnement.1. 0–10 horas:
Evite el funcionamiento continuado de la má-
quina con el acelerador a más de medio gas.
Tras una hora de funcionamiento, deje que
transcurra un período de enfriamiento de cinco
a diez minutos. Varíe la velocidad de la máqui-
na de vez en cuando. No conduzca con una
aceleración fija.
2. 10–20 horas:
Evite el funcionamiento prolongado de la má-
quina a más de 3/4 de la aceleración máxima.
Acelere la máquina libremente, sin acelerarla al
máximo en ningún momento.
3. Después del rodaje:
Evite el funcionamiento prolongado con el ace-
lerador al máximo. Varíe la velocidad ocasio-
nalmente.
SBU00211
Estacionamiento
Al estacionar la máquina, pare el motor y cambie a
punto muerto. Cierre el grifo del combustible, colo-
cándolo en posición “OFF”, y aplique el freno de es-
tacionamiento.
U5TE60.book Page 20 Monday, June 10, 2002 8:47 AM

6-21
EBU00216
Parking on a slope
WARNING
_ Avoid parking on hills or other inclines. Park-
ing on a hill or other incline could cause the
ATV to roll out of control, increasing the
chance of an accident. If you must park on an
incline, place the machine transversely across
the incline, apply the parking brake, and block
the front and rear wheels with rocks or other
objects. Do not park the ATV at all on hills that
are so steep you could not walk up them easi-
ly. _1. Bring the machine to a stop by applying the
brakes.
2. Stop the engine.
3. With the rear brake applied, apply the parking
brake.
U5TE60.book Page 21 Monday, June 10, 2002 8:47 AM

6-22
FBU00216
Stationnement en pente
AVERTISSEMENT
_ Éviter de stationner dans des côtes ou à d’autres en-
droits inclinés. Si le VTT est garé sur une côte ou à
tout endroit incliné, il pourrait reculer inopinément,
augmentant ainsi les risques d’accident. S’il n’est pas
possible d’éviter de stationner sur une pente, orienter
le véhicule perpendiculairement à l’inclinaison, ser-
rer le frein de stationnement et bloquer les roues
avant et arrière avec des pierres ou d’autres objets.
Ne jamais stationner le VTT sur des côtes si abruptes
qu’il est difficile de les monter à pied. _1. Freiner pour arrêter le véhicule.
2. Arrêter le moteur.
3. Appuyer sur la pédale de frein arrière, puis serrer le
frein de stationnement.
SBU00216
Estacionamiento en pendiente
ADVERTENCIA
_ Evite aparcar en laderas de montes y otras su-
perficies inclinadas; el ATV podría rodar sin con-
trol con el consiguiente riesgo de accidente. Si
tiene que estacionar la máquina en pendiente,
colóquela en sentido transversal a la pendiente,
aplique el freno de estacionamiento y calce las
ruedas delanteras y traseras con piedras u otros
objetos. No aparque el ATV en laderas tan incli-
nadas que no pueda subir andando por ellas con
facilidad. _1. Inmovilice la máquina aplicando los frenos.
2. Pare el motor.
3. Con el freno trasero accionado, aplique el freno
de estacionamiento.
U5TE60.book Page 22 Monday, June 10, 2002 8:47 AM

6-23
EBU00221
Accessories and loading
EBU00222
Accessories
Accessories can affect the handling and control of
your ATV. Keep the following in mind when con-
sidering an accessory or operating an ATV which
has accessories.

Choose only accessories designed for your
ATV. Your Yamaha dealer has a variety of gen-
uine Yamaha accessories. Other accessories
may also be available on the market. However,
it is not possible for Yamaha to test all non-
Yamaha accessories, nor have any control
over the quality or suitability of them. Choose a
genuine Yamaha accessory, or one that is
equivalent in design and quality.


Accessories should be rigidly and securely
mounted. An accessory which can shift posi-
tion or come off while you are riding could affect
your ability to control the ATV.
U5TE60.book Page 23 Monday, June 10, 2002 8:47 AM

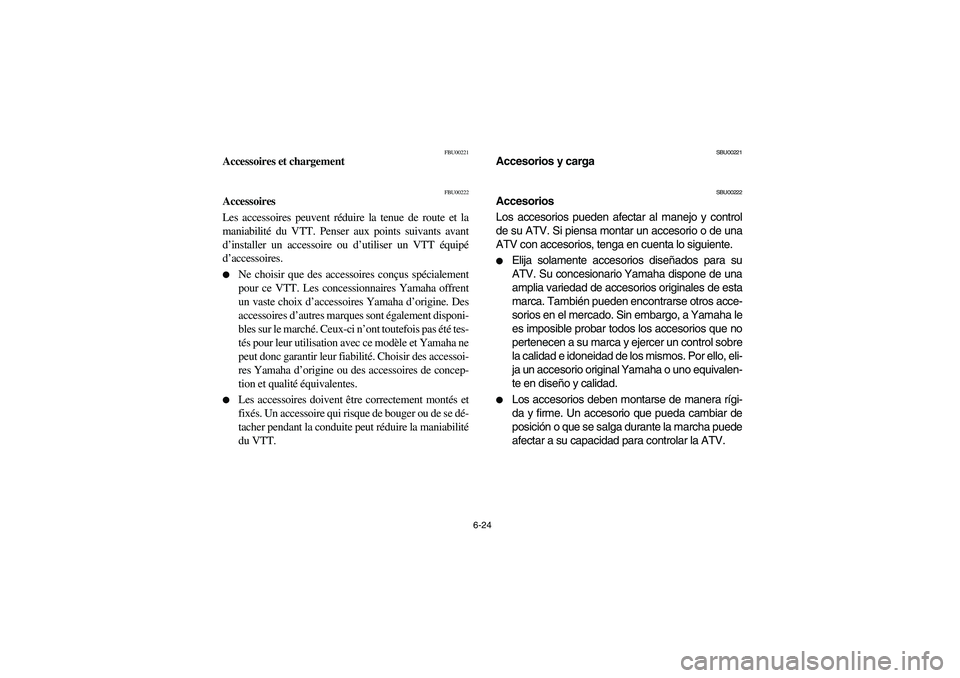

6-24
FBU00221
Accessoires et chargement
FBU00222
Accessoires
Les accessoires peuvent réduire la tenue de route et la
maniabilité du VTT. Penser aux points suivants avant
d’installer un accessoire ou d’utiliser un VTT équipé
d’accessoires.

Ne choisir que des accessoires conçus spécialement
pour ce VTT. Les concessionnaires Yamaha offrent
un vaste choix d’accessoires Yamaha d’origine. Des
accessoires d’autres marques sont également disponi-
bles sur le marché. Ceux-ci n’ont toutefois pas été tes-
tés pour leur utilisation avec ce modèle et Yamaha ne
peut donc garantir leur fiabilité. Choisir des accessoi-
res Yamaha d’origine ou des accessoires de concep-
tion et qualité équivalentes.


Les accessoires doivent être correctement montés et
fixés. Un accessoire qui risque de bouger ou de se dé-
tacher pendant la conduite peut réduire la maniabilité
du VTT.
SBU00221
Accesorios y carga
SBU00222
Accesorios
Los accesorios pueden afectar al manejo y control
de su ATV. Si piensa montar un accesorio o de una
ATV con accesorios, tenga en cuenta lo siguiente.

Elija solamente accesorios diseñados para su
ATV. Su concesionario Yamaha dispone de una
amplia variedad de accesorios originales de esta
marca. También pueden encontrarse otros acce-
sorios en el mercado. Sin embargo, a Yamaha le
es imposible probar todos los accesorios que no
pertenecen a su marca y ejercer un control sobre
la calidad e idoneidad de los mismos. Por ello, eli-
ja un accesorio original Yamaha o uno equivalen-
te en diseño y calidad.


Los accesorios deben montarse de manera rígi-
da y firme. Un accesorio que pueda cambiar de
posición o que se salga durante la marcha puede
afectar a su capacidad para controlar la ATV.
U5TE60.book Page 24 Monday, June 10, 2002 8:47 AM

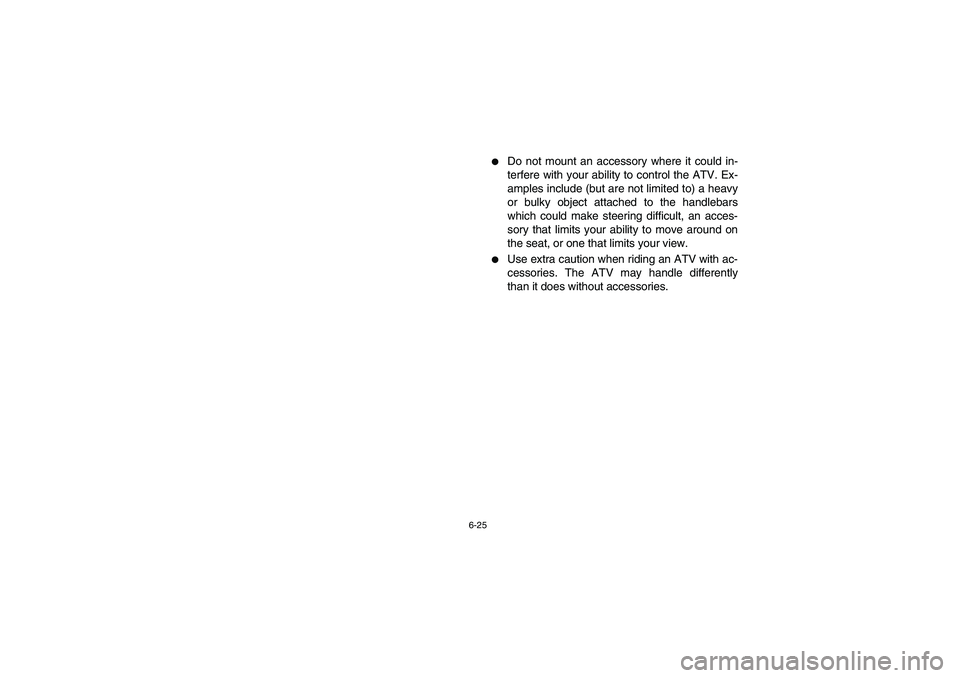

6-25

Do not mount an accessory where it could in-
terfere with your ability to control the ATV. Ex-
amples include (but are not limited to) a heavy
or bulky object attached to the handlebars
which could make steering difficult, an acces-
sory that limits your ability to move around on
the seat, or one that limits your view.


Use extra caution when riding an ATV with ac-
cessories. The ATV may handle differently
than it does without accessories.
U5TE60.book Page 25 Monday, June 10, 2002 8:47 AM
