YAMAHA MAJESTY 125 2009 Instructieboekje (in Dutch)

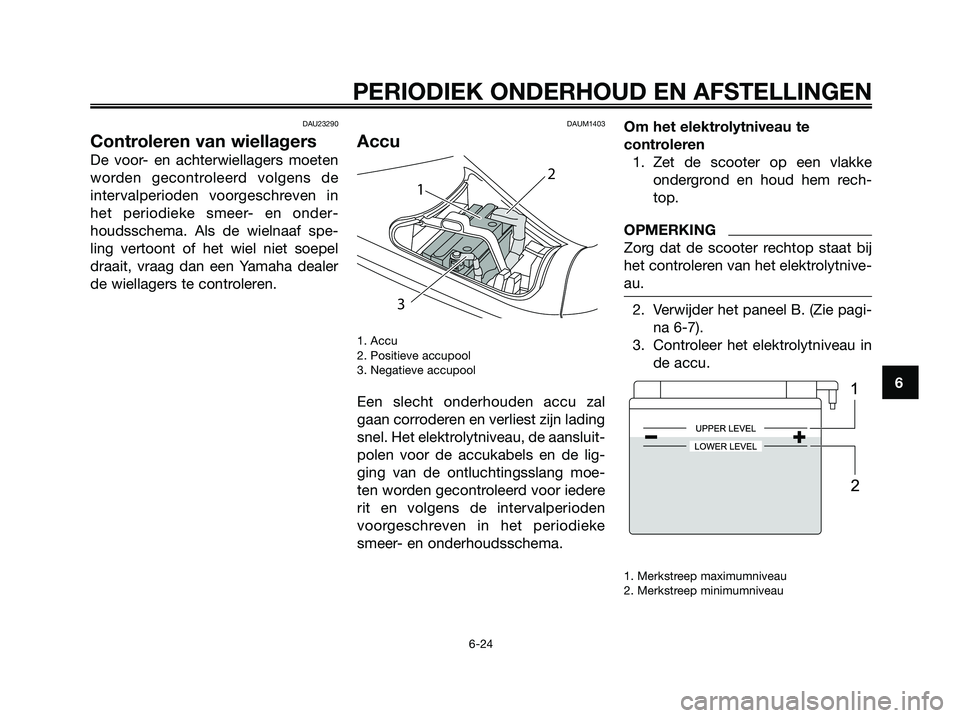

DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten
worden gecontroleerd volgens de
intervalperioden voorgeschreven in
het periodieke smeer- en onder-
houdsschema. Als de wielnaaf spe-
ling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer
de wiellagers te controleren.
DAUM1403
Accu
1. Accu
2. Positieve accupool
3. Negatieve accupool
Een slecht onderhouden accu zal
gaan corroderen en verliest zijn lading
snel. Het elektrolytniveau, de aansluit-
polen voor de accukabels en de lig-
ging van de ontluchtingsslang moe-
ten worden gecontroleerd voor iedere
rit en volgens de intervalperioden
voorgeschreven in het periodieke
smeer- en onderhoudsschema.Om het elektrolytniveau te
controleren
1. Zet de scooter op een vlakke
ondergrond en houd hem rech-
top.
OPMERKING
Zorg dat de scooter rechtop staat bij
het controleren van het elektrolytnive-
au.
2. Verwijder het paneel B. (Zie pagi-
na 6-7).
3. Controleer het elektrolytniveau in
de accu.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
12
3
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 61

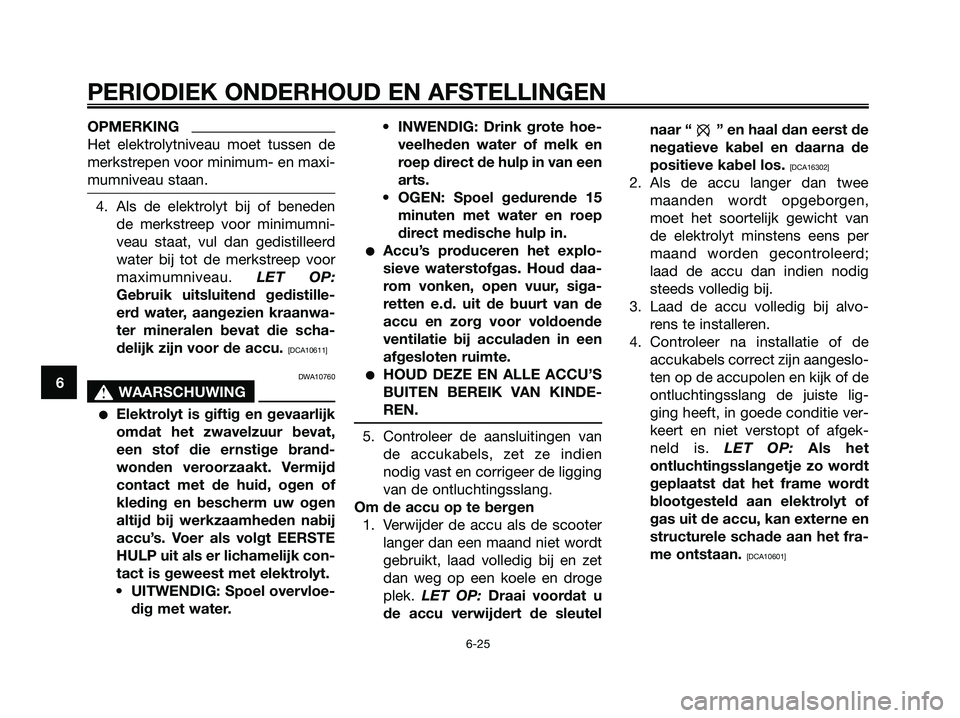

OPMERKING
Het elektrolytniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
4. Als de elektrolyt bij of beneden
de merkstreep voor minimumni-
veau staat, vul dan gedistilleerd
water bij tot de merkstreep voor
maximumniveau. LET OP:
Gebruik uitsluitend gedistille-
erd water, aangezien kraanwa-
ter mineralen bevat die scha-
delijk zijn voor de accu.
[DCA10611]
DWA10760
s s
WAARSCHUWING
●Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat,
een stof die ernstige brand-
wonden veroorzaakt. Vermijd
contact met de huid, ogen of
kleding en bescherm uw ogen
altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
•UITWENDIG: Spoel overvloe-
dig met water.•INWENDIG: Drink grote hoe-
veelheden water of melk en
roep direct de hulp in van een
arts.
•OGEN: Spoel gedurende 15
minuten met water en roep
direct medische hulp in.
●Accu’s produceren het explo-
sieve waterstofgas. Houd daa-
rom vonken, open vuur, siga-
retten e.d. uit de buurt van de
accu en zorg voor voldoende
ventilatie bij acculaden in een
afgesloten ruimte.
●HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDE-
REN.
5. Controleer de aansluitingen van
de accukabels, zet ze indien
nodig vast en corrigeer de ligging
van de ontluchtingsslang.
Om de accu op te bergen
1. Verwijder de accu als de scooter
langer dan een maand niet wordt
gebruikt, laad volledig bij en zet
dan weg op een koele en droge
plek. LET OP: Draai voordat u
de accu verwijdert de sleutelnaar “ ” en haal dan eerst de
negatieve kabel en daarna de
positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee
maanden wordt opgeborgen,
moet het soortelijk gewicht van
de elektrolyt minstens eens per
maand worden gecontroleerd;
laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvo-
rens te installeren.
4. Controleer na installatie of de
accukabels correct zijn aangeslo-
ten op de accupolen en kijk of de
ontluchtingsslang de juiste lig-
ging heeft, in goede conditie ver-
keert en niet verstopt of afgek-
neld is. LET OP: Als het
ontluchtingsslangetje zo wordt
geplaatst dat het frame wordt
blootgesteld aan elektrolyt of
gas uit de accu, kan externe en
structurele schade aan het fra-
me ontstaan.
[DCA10601]
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 62

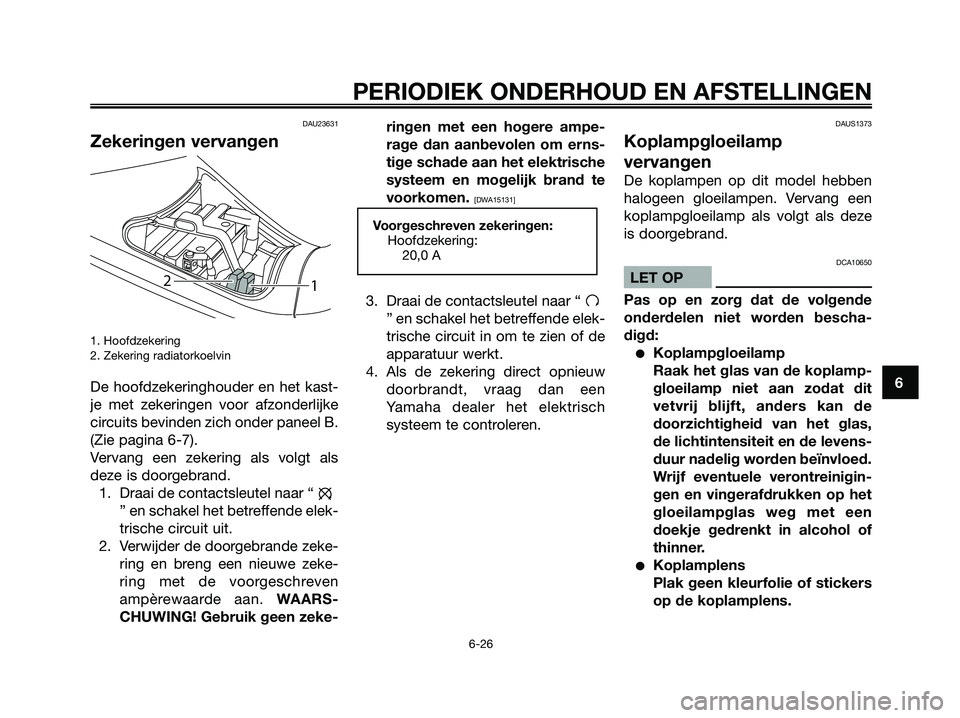

DAU23631
Zekeringen vervangen
1. Hoofdzekering
2. Zekering radiatorkoelvin
De hoofdzekeringhouder en het kast-
je met zekeringen voor afzonderlijke
circuits bevinden zich onder paneel B.
(Zie pagina 6-7).
Vervang een zekering als volgt als
deze is doorgebrand.
1. Draai de contactsleutel naar “
” en schakel het betreffende elek-
trische circuit uit.
2. Verwijder de doorgebrande zeke-
ring en breng een nieuwe zeke-
ring met de voorgeschreven
ampèrewaarde aan. WAARS-
CHUWING! Gebruik geen zeke-ringen met een hogere ampe-
rage dan aanbevolen om erns-
tige schade aan het elektrische
systeem en mogelijk brand te
voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “
” en schakel het betreffende elek-
trische circuit in om te zien of de
apparatuur werkt.
4. Als de zekering direct opnieuw
doorbrandt, vraag dan een
Yamaha dealer het elektrisch
systeem te controleren.
DAUS1373
Koplampgloeilamp
vervangen
De koplampen op dit model hebben
halogeen gloeilampen. Vervang een
koplampgloeilamp als volgt als deze
is doorgebrand.
DCA10650
LET OP
Pas op en zorg dat de volgende
onderdelen niet worden bescha-
digd:
●Koplampgloeilamp
Raak het glas van de koplamp-
gloeilamp niet aan zodat dit
vetvrij blijft, anders kan de
doorzichtigheid van het glas,
de lichtintensiteit en de levens-
duur nadelig worden beïnvloed.
Wrijf eventuele verontreinigin-
gen en vingerafdrukken op het
gloeilampglas weg met een
doekje gedrenkt in alcohol of
thinner.
●Koplamplens
Plak geen kleurfolie of stickers
op de koplamplens.
Voorgeschreven zekeringen:
Hoofdzekering:
20,0 A
1 2
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 63

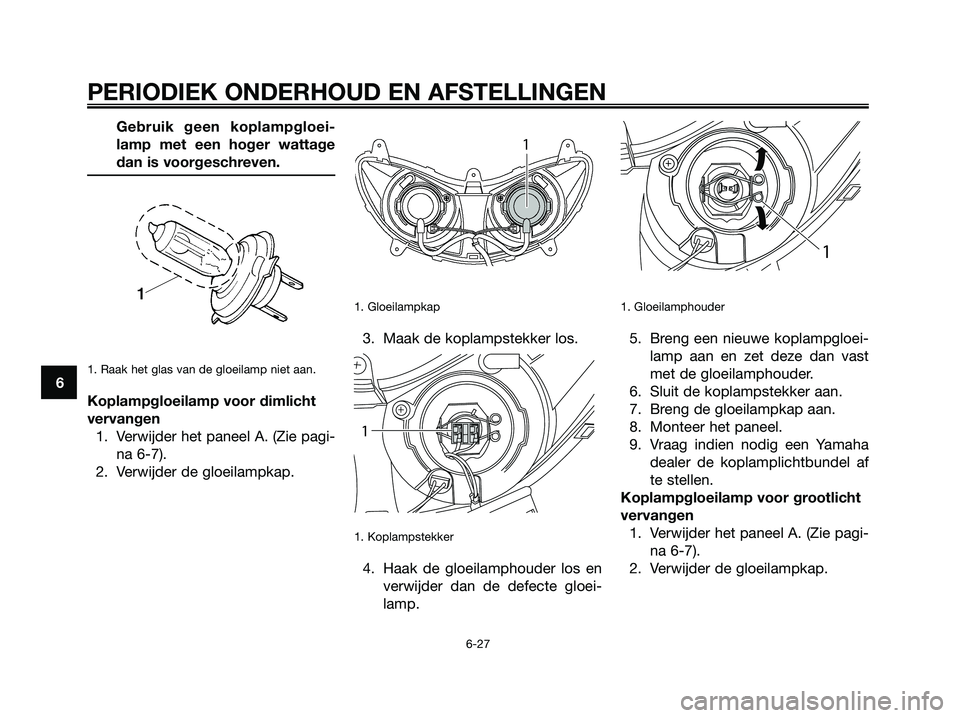

Gebruik geen koplampgloei-
lamp met een hoger wattage
dan is voorgeschreven.
1. Raak het glas van de gloeilamp niet aan.
Koplampgloeilamp voor dimlicht
vervangen
1. Verwijder het paneel A. (Zie pagi-
na 6-7).
2. Verwijder de gloeilampkap.
1. Gloeilampkap
3. Maak de koplampstekker los.
1. Koplampstekker
4. Haak de gloeilamphouder los en
verwijder dan de defecte gloei-
lamp.
1. Gloeilamphouder
5. Breng een nieuwe koplampgloei-
lamp aan en zet deze dan vast
met de gloeilamphouder.
6. Sluit de koplampstekker aan.
7. Breng de gloeilampkap aan.
8. Monteer het paneel.
9. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af
te stellen.
Koplampgloeilamp voor grootlicht
vervangen
1. Verwijder het paneel A. (Zie pagi-
na 6-7).
2. Verwijder de gloeilampkap.
1
1
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 64

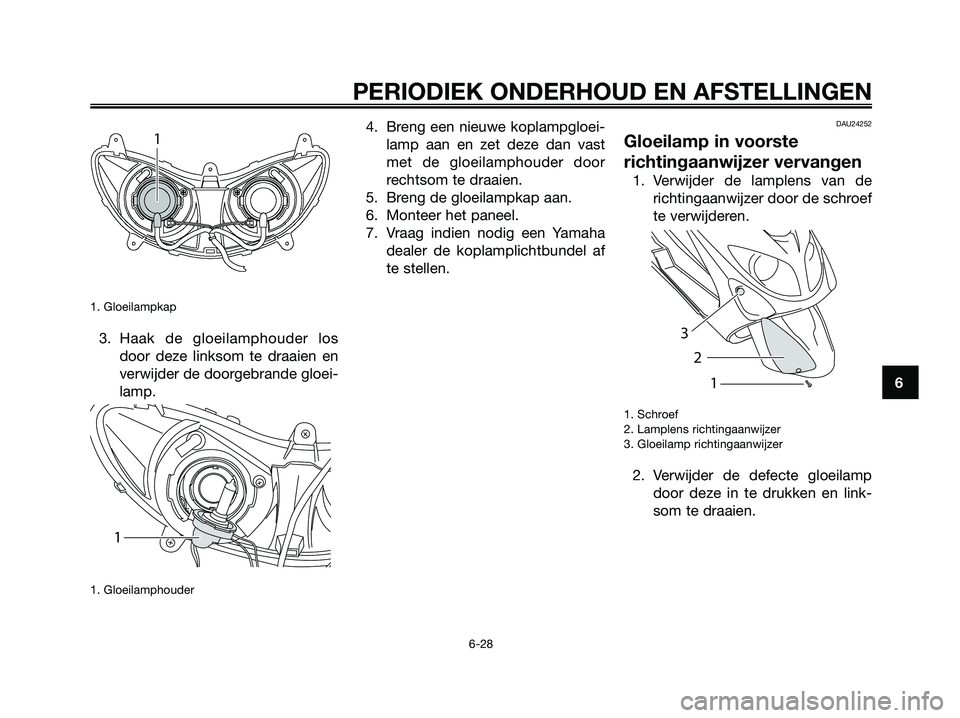

1. Gloeilampkap
3. Haak de gloeilamphouder los
door deze linksom te draaien en
verwijder de doorgebrande gloei-
lamp.
1. Gloeilamphouder
4. Breng een nieuwe koplampgloei-
lamp aan en zet deze dan vast
met de gloeilamphouder door
rechtsom te draaien.
5. Breng de gloeilampkap aan.
6. Monteer het paneel.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af
te stellen.DAU24252
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Verwijder de lamplens van de
richtingaanwijzer door de schroef
te verwijderen.
1. Schroef
2. Lamplens richtingaanwijzer
3. Gloeilamp richtingaanwijzer
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
1 2
3
1
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 65

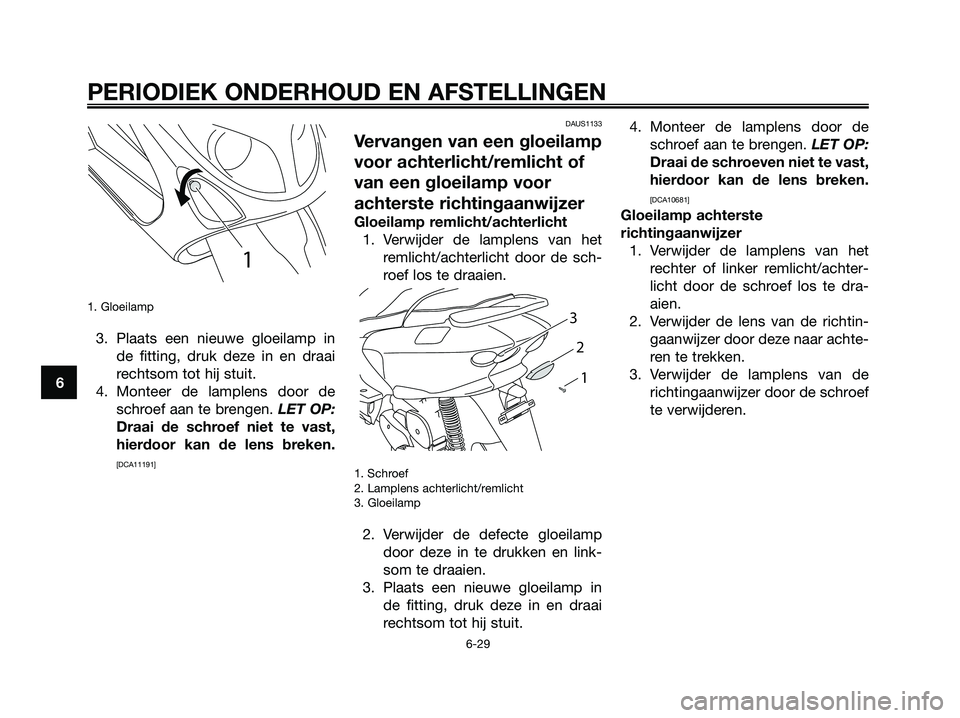

1. Gloeilamp
3. Plaats een nieuwe gloeilamp in
de fitting, druk deze in en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de
schroef aan te brengen. LET OP:
Draai de schroef niet te vast,
hierdoor kan de lens breken.
[DCA11191]DAUS1133
Vervangen van een gloeilamp
voor achterlicht/remlicht of
van een gloeilamp voor
achterste richtingaanwijzer
Gloeilamp remlicht/achterlicht
1. Verwijder de lamplens van het
remlicht/achterlicht door de sch-
roef los te draaien.
1. Schroef
2. Lamplens achterlicht/remlicht
3. Gloeilamp
2. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
3. Plaats een nieuwe gloeilamp in
de fitting, druk deze in en draai
rechtsom tot hij stuit.4. Monteer de lamplens door de
schroef aan te brengen. LET OP:
Draai de schroeven niet te vast,
hierdoor kan de lens breken.
[DCA10681]
Gloeilamp achterste
richtingaanwijzer
1. Verwijder de lamplens van het
rechter of linker remlicht/achter-
licht door de schroef los te dra-
aien.
2. Verwijder de lens van de richtin-
gaanwijzer door deze naar achte-
ren te trekken.
3. Verwijder de lamplens van de
richtingaanwijzer door de schroef
te verwijderen.
1 2 3
1
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 66

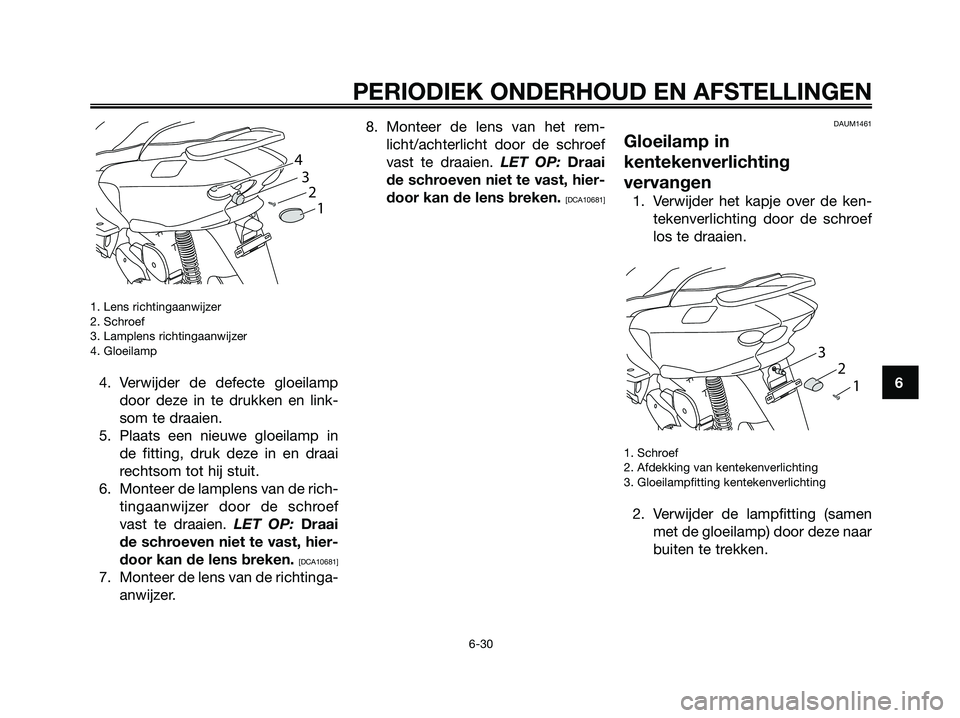

1. Lens richtingaanwijzer
2. Schroef
3. Lamplens richtingaanwijzer
4. Gloeilamp
4. Verwijder de defecte gloeilamp
door deze in te drukken en link-
som te draaien.
5. Plaats een nieuwe gloeilamp in
de fitting, druk deze in en draai
rechtsom tot hij stuit.
6. Monteer de lamplens van de rich-
tingaanwijzer door de schroef
vast te draaien. LET OP: Draai
de schroeven niet te vast, hier-
door kan de lens breken.
[DCA10681]
7. Monteer de lens van de richtinga-
anwijzer.8. Monteer de lens van het rem-
licht/achterlicht door de schroef
vast te draaien. LET OP: Draai
de schroeven niet te vast, hier-
door kan de lens breken.
[DCA10681]DAUM1461
Gloeilamp in
kentekenverlichting
vervangen
1. Verwijder het kapje over de ken-
tekenverlichting door de schroef
los te draaien.
1. Schroef
2. Afdekking van kentekenverlichting
3. Gloeilampfitting kentekenverlichting
2. Verwijder de lampfitting (samen
met de gloeilamp) door deze naar
buiten te trekken.
1 2 3
1 2 3 4
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 67

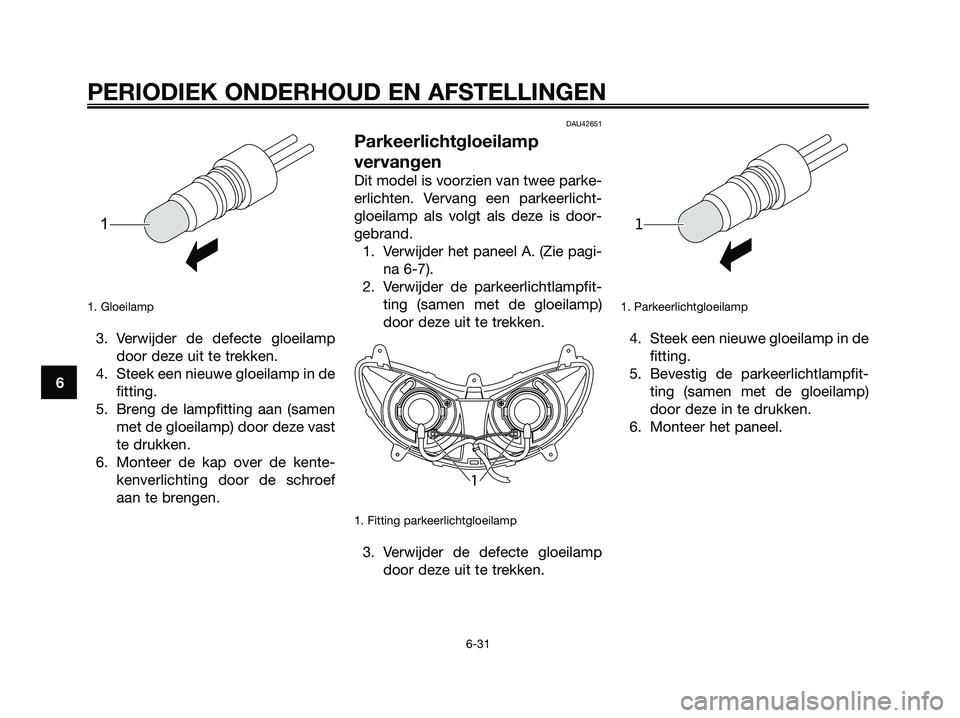

1. Gloeilamp
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
4. Steek een nieuwe gloeilamp in de
fitting.
5. Breng de lampfitting aan (samen
met de gloeilamp) door deze vast
te drukken.
6. Monteer de kap over de kente-
kenverlichting door de schroef
aan te brengen.
DAU42651
Parkeerlichtgloeilamp
vervangen
Dit model is voorzien van twee parke-
erlichten. Vervang een parkeerlicht-
gloeilamp als volgt als deze is door-
gebrand.
1. Verwijder het paneel A. (Zie pagi-
na 6-7).
2. Verwijder de parkeerlichtlampfit-
ting (samen met de gloeilamp)
door deze uit te trekken.
1. Fitting parkeerlichtgloeilamp
3. Verwijder de defecte gloeilamp
door deze uit te trekken.
1. Parkeerlichtgloeilamp
4. Steek een nieuwe gloeilamp in de
fitting.
5. Bevestig de parkeerlichtlampfit-
ting (samen met de gloeilamp)
door deze in te drukken.
6. Monteer het paneel.
1
1
1
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-31
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 68

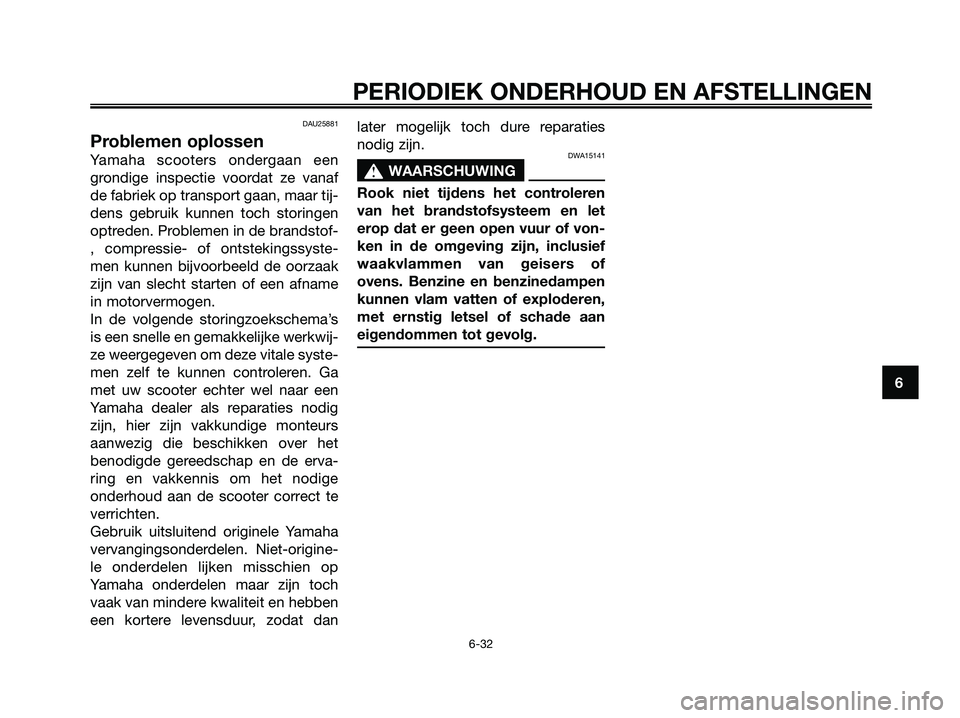

DAU25881
Problemen oplossen
Yamaha scooters ondergaan een
grondige inspectie voordat ze vanaf
de fabriek op transport gaan, maar tij-
dens gebruik kunnen toch storingen
optreden. Problemen in de brandstof-
, compressie- of ontstekingssyste-
men kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname
in motorvermogen.

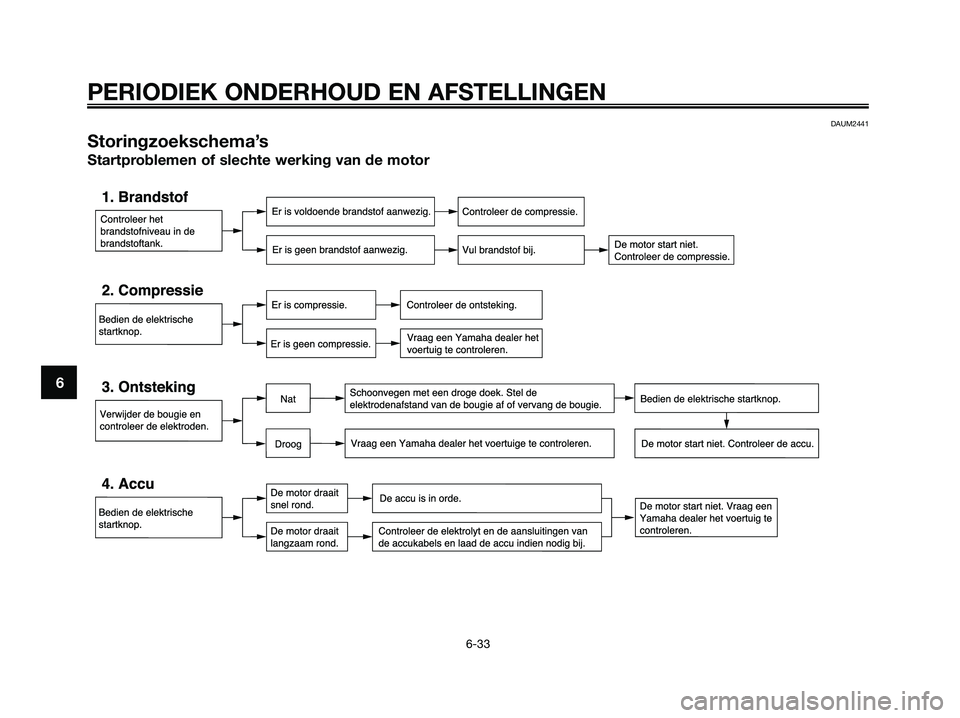

In de volgende storingzoekschema’s
is een snelle en gemakkelijke werkwij-
ze weergegeven om deze vitale syste-
men zelf te kunnen controleren. Ga
met uw scooter echter wel naar een
Yamaha dealer als reparaties nodig
zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het
benodigde gereedschap en de erva-
ring en vakkennis om het nodige
onderhoud aan de scooter correct te
verrichten.
Gebruik uitsluitend originele Yamaha
vervangingsonderdelen. Niet-origine-
le onderdelen lijken misschien op
Yamaha onderdelen maar zijn toch
vaak van mindere kwaliteit en hebben
een kortere levensduur, zodat danlater mogelijk toch dure reparaties
nodig zijn.DWA15141
s s
WAARSCHUWING
Rook niet tijdens het controleren
van het brandstofsysteem en let
erop dat er geen open vuur of von-
ken in de omgeving zijn, inclusief
waakvlammen van geisers of
ovens. Benzine en benzinedampen
kunnen vlam vatten of exploderen,
met ernstig letsel of schade aan
eigendommen tot gevolg.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 69

DAUM2441
Storingzoekschema’s
Startproblemen of slechte werking van de motor
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-33
6
5D8-F819D-D1.QXD 7/8/08 17:26 Página 70
