YAMAHA MAJESTY 250 2000 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2000, Model line: MAJESTY 250, Model: YAMAHA MAJESTY 250 2000Pages: 106, PDF Dimensioni: 1.66 MB
Page 11 of 106

1
2
3
4
5
6
7
8
95GM-9-H1(No ABS) 9/27/00 2:22 PM Page 10
Page 12 of 106

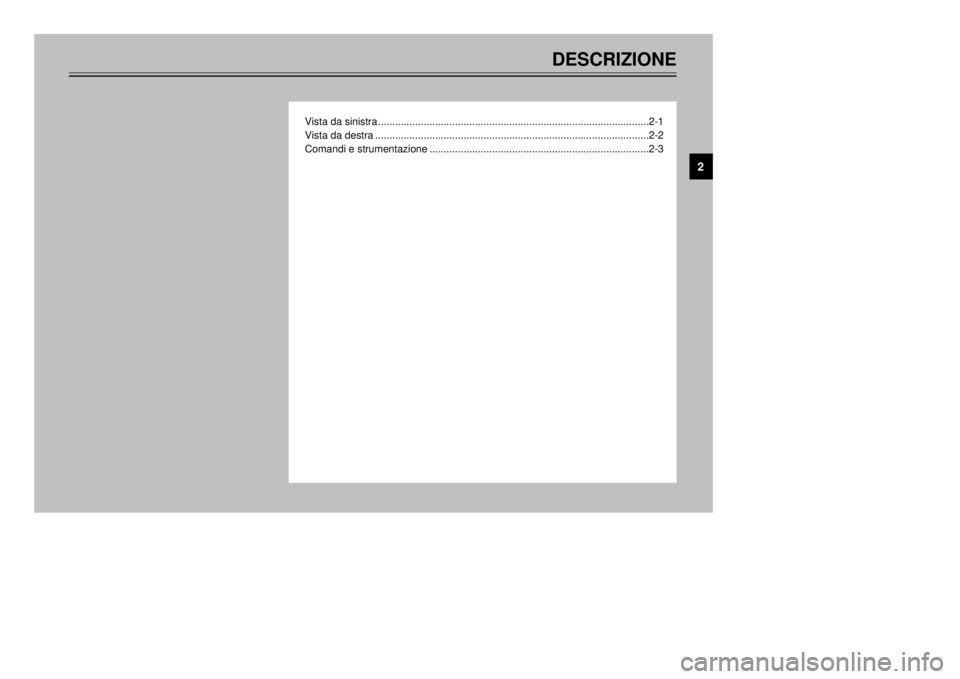

DESCRIZIONE
Vista da sinistra...............................................................................................2-1
Vista da destra................................................................................................2-2
Comandi e strumentazione.............................................................................2-3
2
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 11
Page 13 of 106

HAU00026
DESCRIZIONE
12
3
4
5
6
7
8
9
2-1
1.Scomparto portaoggetti posteriore(pagina 3-13)
2.Maniglia(pagina 5-2)
3.Ghiere di registro della precarica molle
del gruppo ammoritizzatori(pagnia 3-14)
4.Elemento filtro aria(pagnia 6-20)5.Filtro dellÕaria della scatoa della cinghia(pagnia 6-21)
6.Cavalletto centrale(pagnia 6-29)
7.Cavalletto laterale(pagnia 3-15, 6-29)
8.Tappo serbatoio carburante(pagnia 3-9)
12
3
4 5 6 7
8
Vista da sinistra
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 12
Page 14 of 106

DESCRIZIONE
12
3
4
5
6
7
8
9
2-2
9.Sella passeggero
10.Sella del pilota(pagnia 3-11)
11.Feritoia di ventilazione(pagnia 6-22)
12.Faro(pagnia 6-34)
13.Radiatore14.Batteria(pagnia 6-31)
15.Scatola fusibili(pagnia 6-33)
16.Tappo serbatoio liquido refrigerante(pagnia 6-19)
17.Ispezione livello liquido refrigerante(pagnia 6-19)
18.Tappo bocchettone di riempimento
olio motore(pagnia 6-15)
10
11
12
13 16 17
1815, 14
9
Vista da destra
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 13
Page 15 of 106

12
3
4
5
6
7
8
9
2-3
1.Leva freno posteriore(pagnia 3-8)
2.Interruttori manubrio sinistro(pagnia 3-5)
3.Scomparto portaoggetti anteriore A(pagnia 3-12)
4.Orologio(pagnia 3-5)
5.Gruppo del tachimetro(pagnia 3-3)
6.Indicatore della temperatura del liquido
di raffreddamento(pagnia 3-4)7.Indicatore del livello del carburante(pagnia 3-4)
8.Interruttori manubrio destro(pagnia 3-6)
9.Leva freno anteriore(pagnia 3-8)
10.Manopola acceleratore
11.Scomparto portaoggetti anteriore B(pagnia 3-13)
12.Blocchetto di accensione/bloccasterzo(pagnia 3-1)
12345
6789
10
11 12
Comandi e strumentazioneDESCRIZIONE
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 14
Page 16 of 106

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
Blocchetto di accensione/bloccasterzo...........................................................3-1
Luci segnalatori...............................................................................................3-2
Gruppo del tachimetro.....................................................................................3-3
Sistema di autodiagnosi..................................................................................3-3
Allarme antifurto (optional)..............................................................................3-4
Indicatore del livello del carburante.................................................................3-4
Indicatore della temperatura del liquido di
raffreddamento..............................................................................................3-4
Orologio...........................................................................................................3-5
Interruttori sul manubrio..................................................................................3-5
Leva del freno anteriore..................................................................................3-8
Leva del freno posteriore................................................................................3-8
Tappo del serbatoio del carburante................................................................3-9
Carburante....................................................................................................3-10
Convertitore catalitico....................................................................................3-10
Sella del pilota...............................................................................................3-11
Regolazione della sella del pilota..................................................................3-12
Scomparti portaoggetti..................................................................................3-12
Regolazione dei gruppi degli ammortizzatori................................................3-14
Cavalletto laterale.........................................................................................3-15
Impianto di interruzione del circuito di accensione........................................3-15
3
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 15
Page 17 of 106

3-1
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
HAU00029
Blocchetto di accensione/bloc-
casterzoIl blocchetto di accensione/bloccasterzo
comanda lÕimpianto di accensione e
lÕimpianto di illuminazione e viene inoltre
utilizzato per il bloccaggio dello sterzo. Di
seguito sono descritte le varie posizioni
del blocchetto.
HAU00036
ON
Tutti gli impianti elettrici sono operativi e
si pu˜ avviare il motore.
In questa posizione non si pu˜ togliere la
chiave di accensione.
HAU00038
OFF
Tutti gli impianti elettrici sono inattivi. In
questa posizione si pu˜ togliere la chiave
di accensione.
HAU00040
LOCK (bloccasterzo)
elettrici sono inattivi. In questa posizione
si pu˜ togliere la chiave di accensione.
Per bloccare lo sterzo1.Girare il manubrio completamente a
sinistra.
2.In posizione di ÒOFFÓ, premere la
chiave e, tenendola premuta, girarla
su ÒLOCKÓ.
3.Sfilare la chiave.
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta,
girarla su ÒOFFÓ.
HW000016
gNon girare mai la chiave in posizione
di ÒOFFÓ o ÒLOCKÓ mentre lo scooter
elettrici verranno disattivati, con il
rischio di perdere il controllo del vei-
colo o di incidenti. Assicurarsi che il
motociclo sia ben fermo prima di gira-
re la chiave in posizione di ÒOFFÓ o
ÒLOCKÓ.
HAU03733
.
(parcheggio)
posteriore, della targa e di posizione
anteriore sono accese, mentre tutti gli altri
impianti elettrici sono inattivi. In questa
posizione si pu˜ togliere la chiave di
accensione.
Per portare il blocchetto di accensione su
Ò.Ó (parcheggio):
1.Girare la chiave sulla posizione
ÒLOCKÓ (bloccasterzo).
2.Girare la chiave di poco in senso
antiorario fino a quando si arresta.
3.Continuando a girarla in senso antio-
rario, premerla fino a quando non si
innesta in posizione.
HCA00043
aANon utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU00027
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
23
4
5
6
7
8
95GM-9-H1(No ABS) 9/27/00 2:22 PM Page 16
Page 18 of 106

3-2
134
2
HAU00056
Luci segnalatori
HAU03734
Spia del cambio dellÕolio Ò
7
Ó
Questa spia si accende dopo i primi
1.000 km e successivamente ogni 3.000
km per indicare la necessitˆ di cambiare
lÕolio Dopo il cambio dellÕolio motore,
azzerare la spia di cambio dellÕolio.
(vedere pagina 6-17 per la procedura di
azzeramento.)Si pu˜ controllare il circuito elettrico della
spia con la seguente procedura.
1.Mettere lÕinterruttore di spegnimento
motore su Ò#Ó e girare la chiave su
ÒONÓ.
2.Controllare che la spia si accenda
per pochi secondi e poi si spenga.
Se la spia non si accende, fare con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
NOTA:La spia del cambio dellÕolio pu˜ lampeg-
giare mentre si accelera il motore con lo
scooter sul suo cavalletto centrale, ma
questo non indica una disfunzione.
1.Spia cambio dellÕolio Ò
7
Ó
2.Spia abbagliante Ò&Ó
3.Spia indicatore di direzione sinistro Ò4Ó
4.Spia indicatore di direzione destro Ò6Ó
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
23
4
5
6
7
8
9
HAU00063
Spia abbagliante Ò&Ó
sulla posizione abbagliante.
HAU03299
Spie degli indicatori di direzione
Ò4Ó/Ò6Ó
La spia corrispondente lampeggia ogni
qualvolta lÕinterruttore degli indicatori di
direzione viene spostato a sinistra o
destra.
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 17
Page 19 of 106

HAU03740
Sistema di autodiagnosi
sistema di autodiagnosi per il circuito del
sensore dellÕacceleratore, il circuito della
spia del cambio dellÕolio ed il circuito del
gruppo tachimetro. Se uno di questi cir-
dellÕolio lampeggerˆ.
Se la spia lampeggia o si accende, far
-
bile da un concessionario Yamaha.NOTA:La spia del cambio dellÕolio pu˜ lampeg-
giare mentre si accelera il motore con lo
scooter sul suo cavalletto centrale, ma
questo non indica una disfunzione.
3-3
HAU01586
Gruppo del tachimetroIl gruppo del tachimetro comprende un
tachimetro, un contachilometri totalizzato-
re ed un contachilometri parziale. Il tachi-
metro indica la velocitˆ di marcia. Il con-
tachilometri totalizzatore indica la
distanza totale percorsa. Il contachilome-
tri parziale indica la distanza percorsa
dopo lÕultimo azzeramento.
Premendo il tasto ÒTRIPÓ, sul display si
alternano le modalitˆ ÒODOÓ (contachilo-
metri totalizzatore) e la modalitˆ ÒTRIPÓ
(contachilometri parziale).
Per azzerare il contachilometri parziale,
entrare nella modalitˆ ÒTRIPÓ e poi tenerepremuto il tasto ÒTRIPÓ per almeno un
secondo. Si pu˜ usare il contachilometri
parziale insieme allÕindicatore di livello del
carburante per stimare la distanza percor-
ribile con un pieno di carburante. Questa
informazione consentirˆ di pianificare i
futuri rifornimenti.FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
23
4
5
6
7
8
9
123
1.Tachimetro
2.Contachilometri/contachilometri parziale
3.Tasto ÒTRIPÓ
5GM-9-H1(No ABS) 9/27/00 2:22 PM Page 18
Page 20 of 106

3-4
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
1
23
4
5
6
7
8
9
1
HAU00110
Indicatore del livello del
carburanteQuesto strumento indica la quantitˆ di
carburante contenuta nel serbatoio.
Man mano che il livello del carburante
scende, lÕago si sposta verso la lettera ÒEÓ
(vuoto).
Quando lÕago raggiunge la lettera ÒEÓ, nel
serbatoio restano circa 1,0 L di carburan-
te. Quando ci˜ si verifica, effettuare il
NOTA:Non permettere al serbatoio del carburan-
te di svuotarsi completamente.1.Indicatore del livello del carburante
1
2
1.Indicatore della temperatura del liquido di
raffreddamento
2.Riferimento rosso
HAU03124
Indicatore della temperatura del
liquido di raffreddamentoQuesto strumento indica la temperatura
del liquido di raffreddamento con lÕinter-
ruttore di accensione attivato. La tempe-
ratura di funzionamento del motore cam-
bia in funzione delle condizioni climatiche
-
to verso il riferimento rosso, spegnere lo
scooter e lasciare raffreddare il motore.
(Vedere pagina 6-18 per particolari.)
HC000002
aA-
scaldato.
HAU00109
Allarme antifurto (optional)A richiesta, si pu˜ fare installare su que-
sto scooter un allarme antifurto da un
concessionario Yamaha.
Contattare un concessionario Yamaha
per maggiori informazioni.
