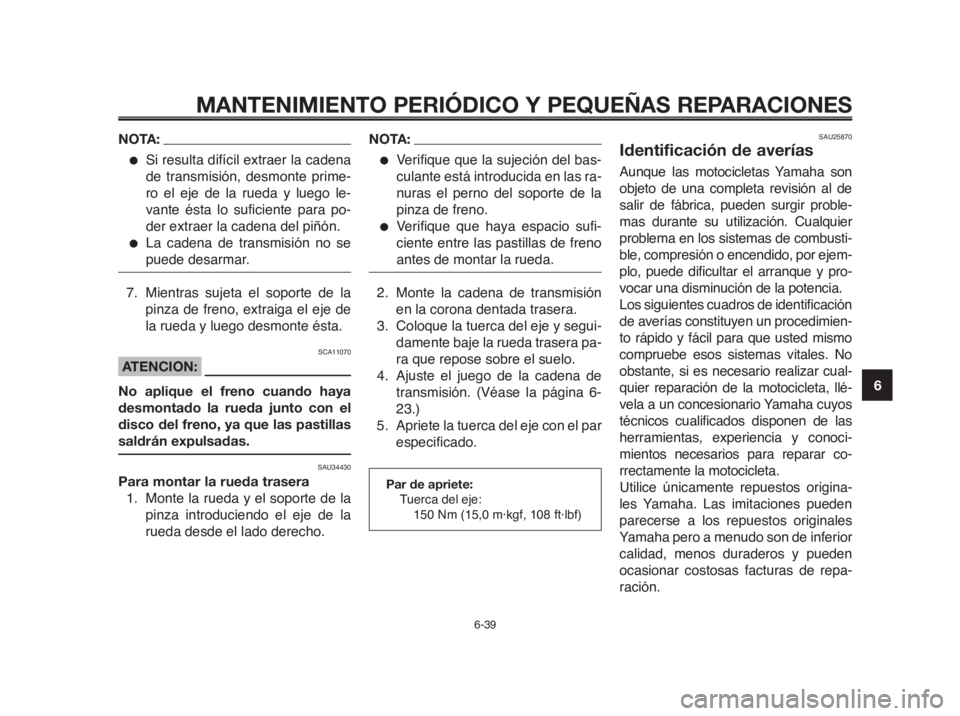

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-39
NOTA:
●Si resulta difícil extraer la cadena
de transmisión, desmonte prime-
ro el eje de la rueda y luego le-
vante ésta lo suficiente para po-
der extraer la cadena del piñón.
●La cadena de transmisión no se
puede desarmar.
7. Mientras sujeta el soporte de la
pinza de freno, extraiga el eje de
la rueda y luego desmonte ésta.
SCA11070
ATENCION:
No aplique el freno cuando haya
desmontado la rueda junto con el
disco del freno, ya que las pastillas
saldrán expulsadas.
SAU34430
Para montar la rueda trasera
1. Monte la rueda y el soporte de la
pinza introduciendo el eje de la
rueda desde el lado derecho.
NOTA:
●Verifique que la sujeción del bas-
culante está introducida en las ra-
nuras el perno del soporte de la
pinza de freno.
●Verifique que haya espacio sufi-
ciente entre las pastillas de freno
antes de montar la rueda.
2. Monte la cadena de transmisión
en la corona dentada trasera.
3. Coloque la tuerca del eje y segui-
damente baje la rueda trasera pa-
ra que repose sobre el suelo.
4. Ajuste el juego de la cadena de
transmisión. (Véase la página 6-
23.)
5. Apriete la tuerca del eje con el par
especificado.
Par de apriete:
Tuerca del eje:
150 Nm (15,0 m·kgf, 108 ft·lbf)
SAU25870
Identificación de averías
Aunque las motocicletas Yamaha son
objeto de una completa revisión al de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de combusti-
ble, compresión o encendido, por ejem-
plo, puede dificultar el arranque y pro-
vocar una disminución de la potencia.
Los siguientes cuadros de identificación
de averías constituyen un procedimien-
to rápido y fácil para que usted mismo
compruebe esos sistemas vitales. No
obstante, si es necesario realizar cual-
quier reparación de la motocicleta, llé-
vela a un concesionario Yamaha cuyos
técnicos cualificados disponen de las
herramientas, experiencia y conoci-
mientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden
ocasionar costosas facturas de repa-
ración.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
1
2
3
4
5
6
7
8
9
10

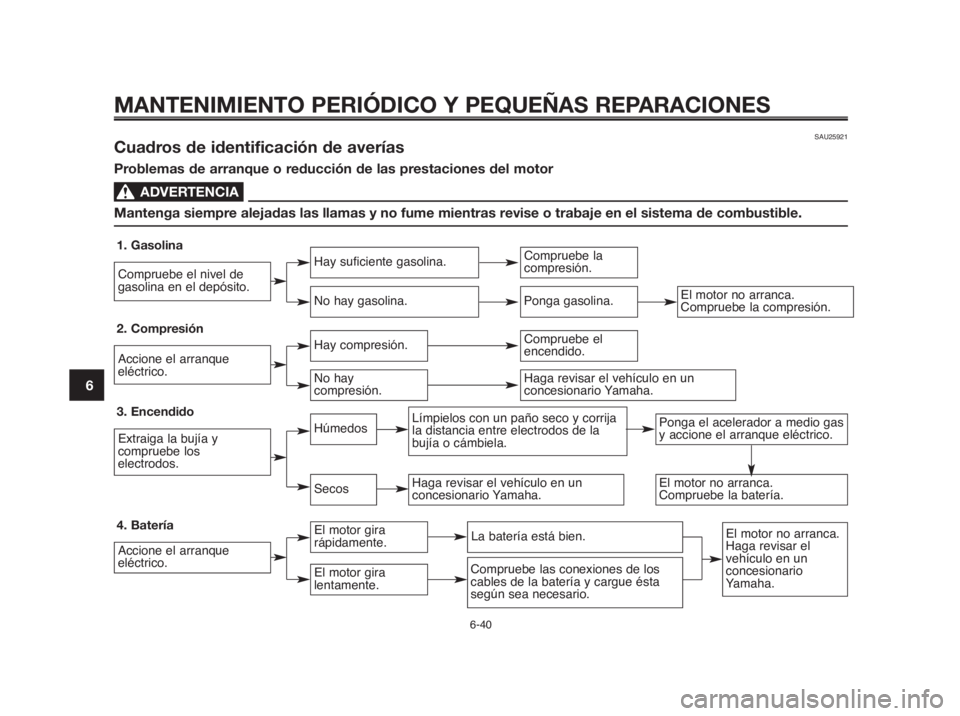

SAU25921Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
ADVERTENCIA0
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
1. Gasolina
2. Compresión
3. Encendido
4. Batería
Compruebe el nivel de
gasolina en el depósito.
Accione el arranque
eléctrico.
Extraiga la bujía y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Hay suficiente gasolina.
Hay compresión.
Húmedos
El motor gira
rápidamente.
No hay gasolina.
No hay
compresión.
Secos
El motor gira
lentamente.
Compruebe la
compresión.
Compruebe el
encendido.
Límpielos con un paño seco y corrija
la distancia entre electrodos de la
bujía o cámbiela.
La batería está bien.
Haga revisar el vehículo en un
concesionario Yamaha.
Compruebe las conexiones de los
cables de la batería y cargue ésta
según sea necesario.
Ponga el acelerador a medio gas
y accione el arranque eléctrico.
El motor no arranca.
Compruebe la batería.
El motor no arranca.
Haga revisar el
vehículo en un
concesionario
Yamaha.
Ponga gasolina.
Haga revisar el vehículo en un
concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
6-40

1
2
3
4
5
6
7
8
9
10
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-41

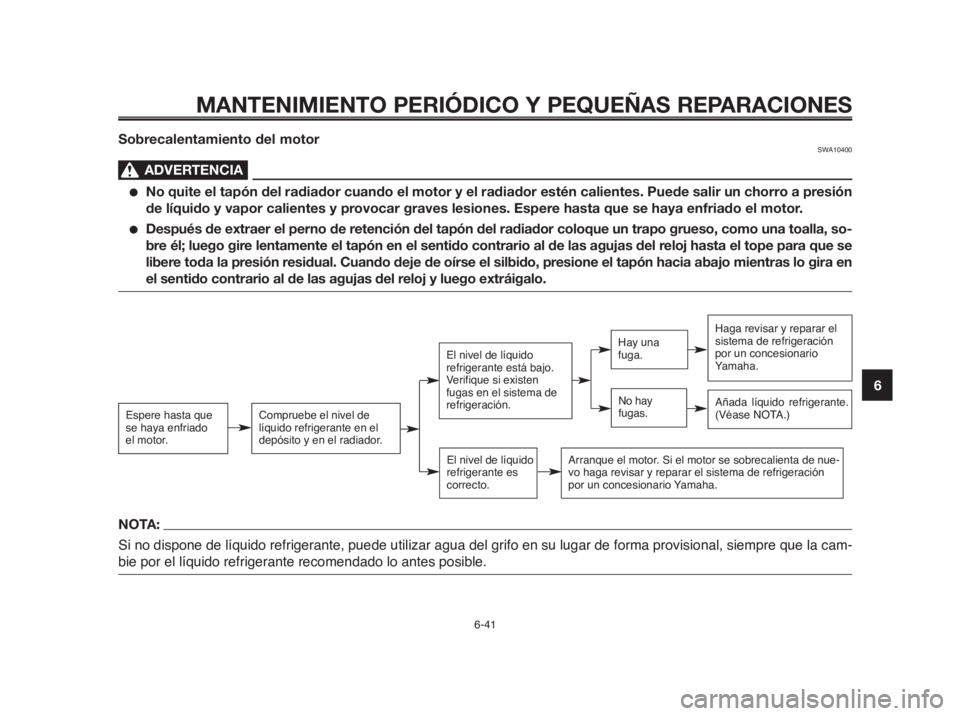

Sobrecalentamiento del motorSWA10400
ADVERTENCIA0
●No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión
de líquido y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
●Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla, so-
bre él; luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para que se
libere toda la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mientras lo gira en
el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTA:
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cam-
bie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de
líquido refrigerante en el
depósito y en el radiador.
El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
El nivel de líquido
refrigerante es
correcto.
Hay una
fuga.
No hay
fugas.
Haga revisar y reparar el
sistema de refrigeración
por un concesionario
Yamaha.
Arranque el motor. Si el motor se sobrecalienta de nue-
vo haga revisar y reparar el sistema de refrigeración
por un concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
1
2
3
4
5
6
7
8
9
10
SAU26000
Cuidados
Si bien el diseño abierto de una moto-
cicleta revela el atractivo de la tecno-
logía, también la hace más vulnera-
ble. El óxido y la corrosión pueden
desarrollarse incluso cuando se utili-
zan componentes de alta tecnología.
Un tubo de escape oxidado puede pa-
sar desapercibido en un coche, pero
afea el aspecto general de una moto-
cicleta. El cuidado frecuente y ade-
cuado no sólo se ajusta a los términos
de la garantía, sino que además man-
tiene la buena imagen de la motocicle-
ta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador
con una bolsa de plástico cuando
el motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los
acopladores y conectores eléctri-
cos, incluidas las tapas de bujía,
estén bien apretados.3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,
con un desengrasador y un cepi-
llo, pero no aplique nunca tales
productos sobre los sellos, las
juntas, las ruedas dentadas, la
cadena de transmisión y los ejes
de las ruedas. Enjuague siempre
la suciedad y el desengrasador
con agua.
Limpieza
SCA10770
ATENCION:
●No utilice limpiadores de ruedas
con alto contenido de ácido, es-
pecialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de elimi-
nar, no deje el limpiador sobre la
zona afectada durante más
tiempo del que figure en las ins-
trucciones. Asimismo, enjuague
completamente la zona con
agua, séquela inmediatamente y
a continuación aplique un pro-
tector en aerosol contra la co-
rrosión.
●Una limpieza inadecuada puede
dañar parabrisas, carenados,
paneles y otras piezas de plásti-
co. Para limpiar el plástico utili-
ce únicamente un trapo suave y
limpio o un esponja con un de-
tergente suave y agua.
●No utilice productos químicos
fuertes para las piezas de plásti-
co. Evite utilizar trapos o espon-
jas que hayan estado en contac-
to con productos de limpieza
fuertes o abrasivos, disolventes
o diluyentes, combustible (gaso-
lina), desoxidantes o antioxidan-
tes, líquido de frenos, anticon-
gelante o electrólito.
●No utilice aparatos de lavado a
presión o limpiadores al vapor,
ya que puede penetrar agua y
deteriorar las zonas siguientes:
juntas (de cojinetes de ruedas
y basculantes, horquilla y fre-
nos), componentes eléctricos
(acopladores, conectores, ins-
trumentos interruptores y lu-
ces), tubos respiraderos y de
ventilación.

1
2
3
4
5
6
7
8
9
10
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2

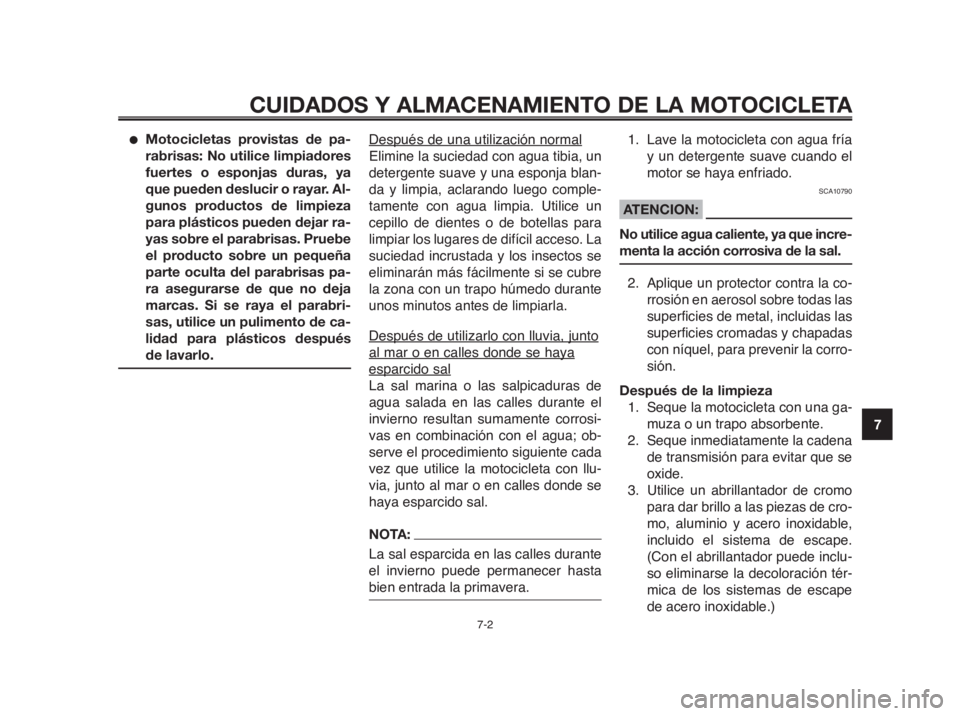

●Motocicletas provistas de pa-
rabrisas: No utilice limpiadores
fuertes o esponjas duras, ya
que pueden deslucir o rayar. Al-
gunos productos de limpieza
para plásticos pueden dejar ra-
yas sobre el parabrisas. Pruebe
el producto sobre un pequeña
parte oculta del parabrisas pa-
ra asegurarse de que no deja
marcas. Si se raya el parabri-
sas, utilice un pulimento de ca-
lidad para plásticos después
de lavarlo.Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blan-
da y limpia, aclarando luego comple-
tamente con agua limpia. Utilice un
cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso. La
suciedad incrustada y los insectos se
eliminarán más fácilmente si se cubre
la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto
al mar o en calles donde se haya
esparcido sal
La sal marina o las salpicaduras de
agua salada en las calles durante el
invierno resultan sumamente corrosi-
vas en combinación con el agua; ob-
serve el procedimiento siguiente cada
vez que utilice la motocicleta con llu-
via, junto al mar o en calles donde se
haya esparcido sal.
NOTA:
La sal esparcida en las calles durante
el invierno puede permanecer hasta
bien entrada la primavera.1. Lave la motocicleta con agua fría
y un detergente suave cuando el
motor se haya enfriado.
SCA10790
ATENCION:
No utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.
2. Aplique un protector contra la co-
rrosión en aerosol sobre todas las
superficies de metal, incluidas las
superficies cromadas y chapadas
con níquel, para prevenir la corro-
sión.
Después de la limpieza
1. Seque la motocicleta con una ga-
muza o un trapo absorbente.
2. Seque inmediatamente la cadena
de transmisión para evitar que se
oxide.
3. Utilice un abrillantador de cromo
para dar brillo a las piezas de cro-
mo, aluminio y acero inoxidable,
incluido el sistema de escape.
(Con el abrillantador puede inclu-
so eliminarse la decoloración tér-
mica de los sistemas de escape
de acero inoxidable.)

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
1
2
3
4
5
6
7
8
9
10

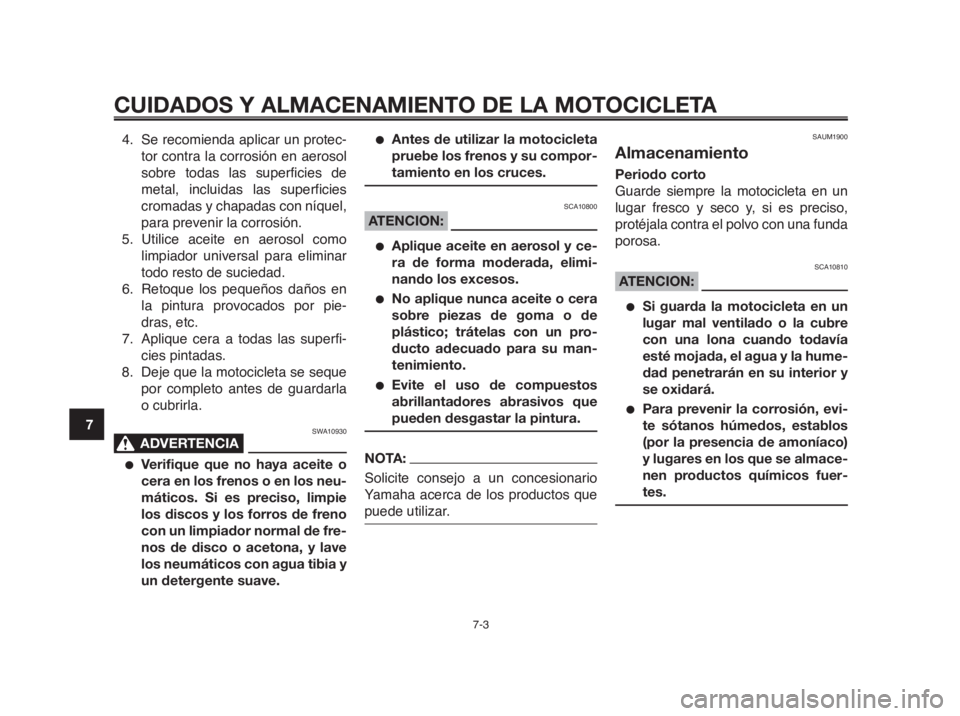

4. Se recomienda aplicar un protec-
tor contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
5. Utilice aceite en aerosol como
limpiador universal para eliminar
todo resto de suciedad.
6. Retoque los pequeños daños en
la pintura provocados por pie-
dras, etc.
7. Aplique cera a todas las superfi-
cies pintadas.
8. Deje que la motocicleta se seque
por completo antes de guardarla
o cubrirla.
SWA10930
ADVERTENCIA0
●Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie
los discos y los forros de freno
con un limpiador normal de fre-
nos de disco o acetona, y lave
los neumáticos con agua tibia y
un detergente suave.
●Antes de utilizar la motocicleta
pruebe los frenos y su compor-
tamiento en los cruces.
SCA10800
ATENCION:
●Aplique aceite en aerosol y ce-
ra de forma moderada, elimi-
nando los excesos.
●No aplique nunca aceite o cera
sobre piezas de goma o de
plástico; trátelas con un pro-
ducto adecuado para su man-
tenimiento.
●Evite el uso de compuestos
abrillantadores abrasivos que
pueden desgastar la pintura.
NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
SAUM1900
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un
lugar fresco y seco y, si es preciso,
protéjala contra el polvo con una funda
porosa.
SCA10810
ATENCION:
●Si guarda la motocicleta en un
lugar mal ventilado o la cubre
con una lona cuando todavía
esté mojada, el agua y la hume-
dad penetrarán en su interior y
se oxidará.
●Para prevenir la corrosión, evi-
te sótanos húmedos, establos
(por la presencia de amoníaco)
y lugares en los que se almace-
nen productos químicos fuer-
tes.

1
2
3
4
5
6
7
8
9
10
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
Periodo largo
Antes de guardar la motocicleta du-
rante varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
"Cuidados" de este capítulo.
2. Llene el depósito de gasolina y
añada estabilizador de gasolina
(si dispone de él) para evitar que
el depósito se oxide y la gasolina
se deteriore.
3. Observe los pasos siguientes pa-
ra proteger el cilindro, los aros del
pistón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y
la bujía.
b. Vierta una cucharada de las
de té de aceite de motor por el
orificio para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que
los electrodos queden en con-
tacto con masa. (Ello limitará
las chispas durante el paso si-
guiente.)d. Haga girar varias veces el
motor con el arranque eléctri-
co. (Así se cubrirá la pared
del cilindro con aceite.)
e. Quite la tapa de bujía de la
bujía y luego monte ésta y su
tapa.
SWA10950
ADVERTENCIA0
Para evitar daños o lesiones por
chispas, conecte a masa los elec-
trodos de la bujía cuando haga gi-
rar el motor.
4. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
5. Compruebe y, si es preciso, corri-
ja la presión de aire de los neu-
máticos y luego suspenda la mo-
tocicleta en el aire de manera que
las llantas no toquen el suelo. Al-
ternativamente, gire un poco las
ruedas cada mes para evitar que
los neumáticos se degraden en
un punto.
6. Cubra las salidas de silenciador
con bolsas de plástico para evitar
que penetre humedad.
7. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela
una vez al mes. No guarde la ba-
tería en un lugar excesivamente
frío o caliente [menos de 0 °C (30
°F) o más de 30 °C (90 °F)]. Para
más información relativa al alma-
cenamiento de la batería, consul-
te la página 6-31.
NOTA:
Efectúe todas las reparaciones nece-
sarias antes de guardar la motocicle-
ta.

ESPECIFICACIONES
8-1
1
2
3
4
5
6
7
8
9
10
Aceite de motor:Tipo:
SAE10W30 o SAE10W40 o
SAE15W40 o SAE20W40 o
SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
3,00 L (3,17 US qt) (2,64 Imp.qt)
Con repuesto de filtro de aceite:
3,10 L (3,28 US qt) (2,72 Imp.qt)
Cantidad total (motor en seco):
3,40 L (3,60 US qt) (2,99 Imp.qt)
Sistema de refrigeración:Capacidad del radiador
(incluidas todas las rutas):
1,00 L (1,05 US qt) (0,88 Imp.qt)
(Radiator) +
0,25 L (0,26 US qt) (0,22 Imp.qt)
(Depósito de líquido)Capacidad del depósito
de líquido refrigerante
(hasta la marca de nivel máximo):
0,25 L (0,26 US qt) (0,22 Imp.qt)
Desde el nível mínimo al nível máximo:
0,15 L (0,16 US qt) (0,13 Imp.qt)
Filtro de aire:Elemento de papel revestido con aceite
Combustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
15,0 L (3,96 US gal) (3,30 Imp.gal)
Cantidad de reserva de combustible:
4,25 L (1,12 US gal) (0,93 Imp.gal)
Inyección eléctrica
de combustible:
Modelo:
297500-0390
Bujía:Fabricante/modelo:
NGK/CR7E
Distancia entre electrodos de la bujía:
0,7-0,8 mm (0,028-0,032 in)
Embrague:Tipo de embrague:
Multidisco en baño de aceite
Transmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
75/36 (2,083)
Dimensiones:Longitud total:
2070 mm (81,49 in)
Anchura total:
860 mm (33,85 in)
Altura total:
1115 mm (43,89 in)
Altura del asiento:
805 mm (31,69 in)
Distancie entre ejes:
1420 mm (55,90 in)
Holgura mínima al suelo:
200 mm (7,87 in)
Radio de giro mínimo:
2225 mm (87,59 in)
Peso:Con aceite y combustible:
192 kg (423 lb)
195,2 kg (429 lb) (versión EU3)
Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
660,0 cm
3(40,27 cu.in)
Calibre x Carrera:
100,0 x 84,0 mm (3,94 x 3,31 in)
Relación de compresión:
10,00 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter seco
-20-10 0 1020304050°C
SAE 10W-30
SAE 10W-40
SAE 20W-40
SAE 20W-50
SAE 15W-40

1
2
3
4
5
6
7
8
9
10
ESPECIFICACIONES
8-2
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
47/15 (3,133)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1ª:
30/12 (2,500)
2ª:
26/16 (1,625)
3ª:
23/20 (1,150)
4ª:
20/22 (0,909)
5ª:
20/26 (0,769)
Chasis:Tipo de bastidor:
Estructura tubolar de diamante
Ángulo del eje delantero:
26°
Base del ángulo de inclinación:
97,0 mm (3,81 in)
Neumático delantero:Tipo:
Sin cámara (tubeless)
Tamaño:
120/70-ZR17M/C (58W),
120/70-R17M/C (58H)
Fabricante/modelo:
DUNLOP D270F
PIRELLI SCORPION SYNC
Neumático trasero:Tipo:
Sin cámara (tubeless)
Tamaño:
160/60-ZR17M/C (69W),
160/60-R17M/C (69H)
Fabricante/modelo:
DUNLOP D270
PIRELLI SCORPION SYNC
Carga:Carga máxima:
186 kg (410 lb)
(Peso total del conductor, el pasajero,
el equipaje y los accesorios)
Presión de aire del neumático
(medida en neumáticos en frío):
Condiciones de carga:
0–90 kg (0-198 lb)
Delantero:
210 kPa (30 psi) (2,1 kgf/cm
2)
Trasero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Condiciones de carga:
90-186 kg (198-410 lb)
Delantero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Trasero:
250 kPa (36 psi) (2,5 kgf/cm
2)
Guía en alta velocidad:
Delantero:
210 kPa (30 psi) (2,1 kgf/cm
2)
Trasero:
230 kPa (33 psi) (2,3 kgf/cm
2)
Rueda delantera:Tipo de rueda:
Rueda de aleación
Tamaño de la llanta:
17M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de aleación
Tamaño de la llanta:
17M/C x MT5.00
Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador de aceite
Trayectoria de la rueda:
130,0 mm (5,12 in)

ESPECIFICACIONES
8-3
1
2
3
4
5
6
7
8
9
10
Suspensión trasera:Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal/amortiguador de
gas-aceite, carga previa del resorte
ajustable
Trayectoria de la rueda:
120,0 mm (4,72 in)
Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Magneto de CA
Batería:Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8 Ah
Faro delantero:Tipo de bombilla:
Bombilla halógena
Vataje de bombilla x cantidad:Faro delantero:
12 V, 55 W/60 W x 1
Luz auxiliar:
12 V, 3 W x 1
Luz de freno y posterior:
12 V, 5 W/21 W x 1
Luz de intermitencia delantera:
12 V, 10 W x 2
Luz de intermitencia trasera:
12 V, 10 W x 2
Luz de instrumentos:
LED (iluminación posterior)
Luz indicadora de punto muerto:
LED
Luz indicadora de intermitencia:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de la temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
30 A
Fusible del faro:
20 A
Fusible del sistema de intermitencia:
10 A
Fusible de encendido:
10 A
Fusible de luz de estacionamiento:
10 A
Fusible del ventilador del radiador:
7.5 A
Fusible de inyección electrónica de
combustible:
10 A
Fusible de repuesto (para el
cuentakilómetros, el reloj y el sistema
inmovilizador):
10 A
