MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU23290

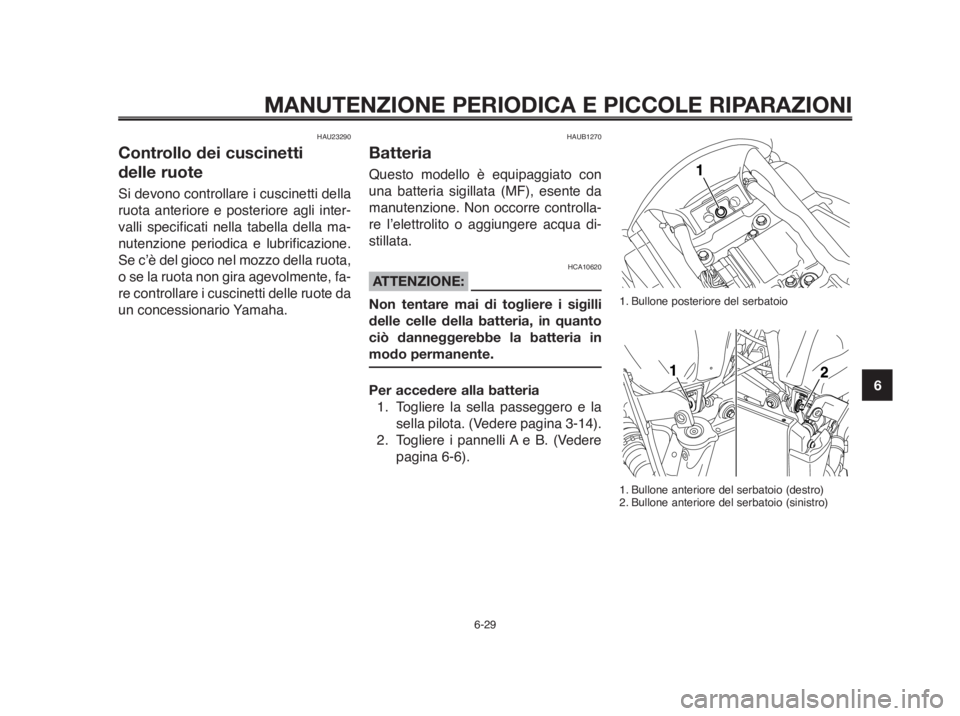

Controllo dei cuscinetti
delle ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli inter-
valli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Se c’è del gioco nel mozzo della ruota,
o se la ruota non gira agevolmente, fa-
re controllare i cuscinetti delle ruote da
un concessionario Yamaha.
HAUB1270
Batteria
Questo modello è equipaggiato con
una batteria sigillata (MF), esente da
manutenzione. Non occorre controlla-
re l’elettrolito o aggiungere acqua di-
stillata.
HCA10620
ATTENZIONE:
Non tentare mai di togliere i sigilli
delle celle della batteria, in quanto
ciò danneggerebbe la batteria in
modo permanente.
Per accedere alla batteria
1. Togliere la sella passeggero e la
sella pilota. (Vedere pagina 3-14).
2. Togliere i pannelli A e B. (Vedere
pagina 6-6).
6-29
1. Bullone posteriore del serbatoio
1. Bullone anteriore del serbatoio (destro)
2. Bullone anteriore del serbatoio (sinistro)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1. Morsetti serbatoio carburante
2. Tubo benzina
3. Tubetti sfiato/troppopieno serbatoio
carburante
4. Morsetti
3. Togliere il serbatoio carburante,
togliendo il bullone e la rondella
sul lato posteriore del serbatoio
carburante, ed i due bulloni sul la-
to anteriore del serbatoio carbu-
rante.
4. Togliere il morsetto illustrato, poi
togliere i tubi benzina.
5. Togliere il serbatoio carburante ti-
randolo verso l’alto.
6. Togliere il copribatteria tirandolo
verso l’alto.
1. Terminale positivo batteria
2. Terminale negativo batteria
Per caricare la batteria
Fare caricare al più presto possibile la
batteria da un concessionario Ya-
maha, se sembra che si sia scaricata.
Tenere presente che la batteria tende
a scaricarsi più rapidamente se il vei-
colo è equipaggiato con accessori
elettrici optional.
HWA10760
AVVERTENZA0
●Il liquido della batteria è veleno-
so e pericoloso, in quanto con-
tiene acido solforico che provo-
ca ustioni gravi. Evitare qualsiasi
contatto con la pelle, gli occhi o
gli abiti e proteggere sempre gli
occhi quando si lavora vicino al-
le batterie. In caso di contatto,
eseguire i seguenti provvedi-
menti di PRONTO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o
latte e chiamare immediata-
mente un medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
●Le batterie producono gas idro-
geno esplosivo. Pertanto tenere
le scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
6-30
1
2
3
4
5
6
7
8
9
10

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

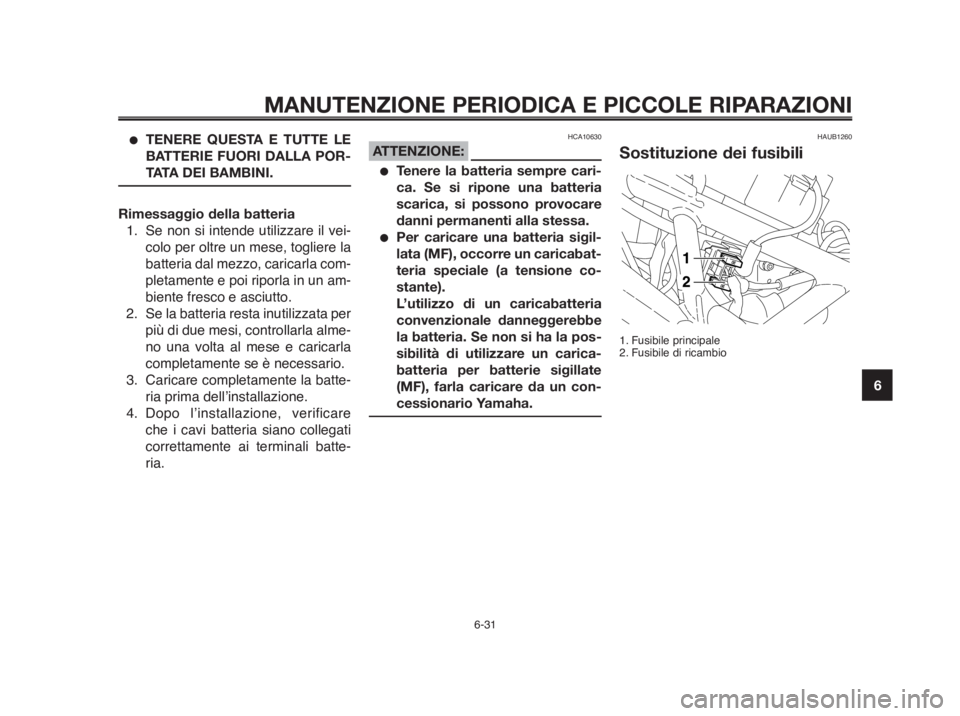

●TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA POR-
TATA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il vei-
colo per oltre un mese, togliere la
batteria dal mezzo, caricarla com-
pletamente e poi riporla in un am-
biente fresco e asciutto.
2. Se la batteria resta inutilizzata per
più di due mesi, controllarla alme-
no una volta al mese e caricarla
completamente se è necessario.
3. Caricare completamente la batte-
ria prima dell’installazione.
4. Dopo l’installazione, verificare
che i cavi batteria siano collegati
correttamente ai terminali batte-
ria.
HCA10630
ATTENZIONE:
●Tenere la batteria sempre cari-
ca. Se si ripone una batteria
scarica, si possono provocare
danni permanenti alla stessa.
●Per caricare una batteria sigil-
lata (MF), occorre un caricabat-
teria speciale (a tensione co-
stante).
L’utilizzo di un caricabatteria
convenzionale danneggerebbe
la batteria. Se non si ha la pos-
sibilità di utilizzare un carica-
batteria per batterie sigillate
(MF), farla caricare da un con-
cessionario Yamaha.
HAUB1260
Sostituzione dei fusibili
1. Fusibile principale
2. Fusibile di ricambio
6-31

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1. Fusibile luce di posizione
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile accensione
5. Fusibile dell’iniezione elettronica
6. Fusibile ventola radiatore
7. Fusibile di backup
8. Fusibili di ricambio
Il fusibile principale si trova sotto il serba-
toio carburante. (Vedere pagina 6-31).
La scatola fusibili che contiene i fusibili
dei circuiti individuali si trova sotto la sel-
la pilota. (Vedere pagina 3-15). Se brucia
un fusibile, sostituirlo come segue.
1. Girare la chiave su "OFF" e spe-
gnere il circuito elettrico in questio-
ne.
2. Togliere il fusibile bruciato ed in-
stallare un fusibile nuovo dell’am-
peraggio secondo specifica.
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su "ON" ed ac-
cendere il circuito elettrico in que-
stione per controllare se l’appa-
recchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario Ya-
maha.
6-32
1
2
3
4
5
6
7
8
9
10
Fusibili secondo specifica:
Fusibile principale:
30 A
Scatola fusibili:
Fusibile luce di posizione:
10 A
Fusibile sistema di segnalazione:
10 A
Fusibile faro:
20 A
Fusibile accensione:
10 A
Fusibile dell’iniezione elettronica:
10 A
Fusibile ventola radiatore:
7.5 A
Fusibile di backup (per totalizzatore
contachilometri, orologio digitale e
immobilizzatore):
10 A

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAUB1360

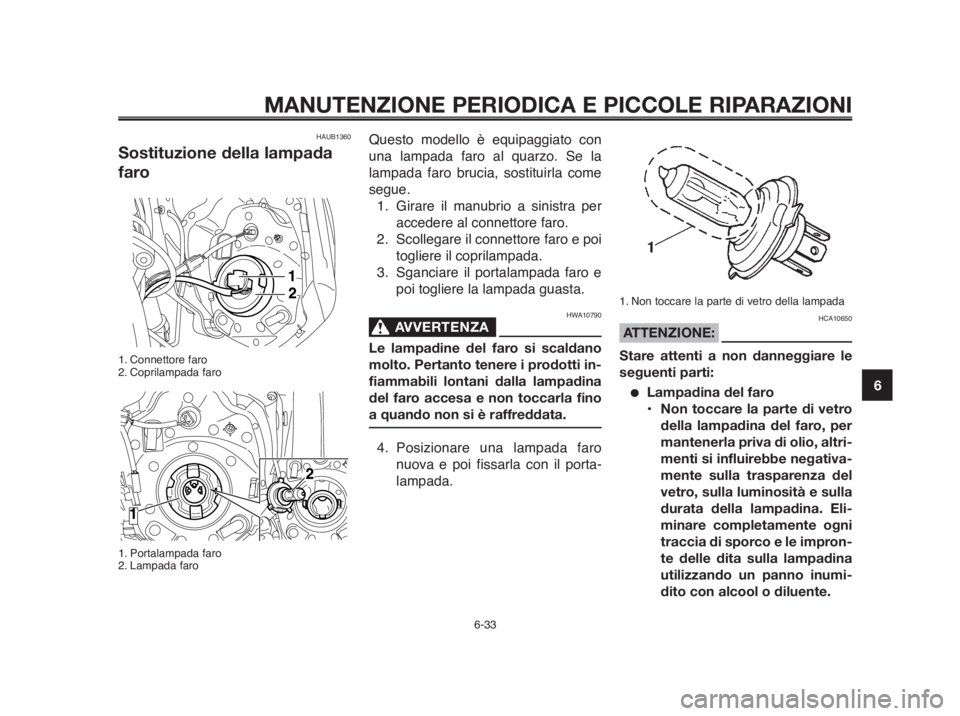

Sostituzione della lampada
faro
1. Connettore faro
2. Coprilampada faro
1. Portalampada faro
2. Lampada faro
Questo modello è equipaggiato con
una lampada faro al quarzo. Se la
lampada faro brucia, sostituirla come
segue.
1. Girare il manubrio a sinistra per
accedere al connettore faro.
2. Scollegare il connettore faro e poi
togliere il coprilampada.
3. Sganciare il portalampada faro e
poi togliere la lampada guasta.
HWA10790
AVVERTENZA0
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti in-
fiammabili lontani dalla lampadina
del faro accesa e non toccarla fino
a quando non si è raffreddata.
4. Posizionare una lampada faro
nuova e poi fissarla con il porta-
lampada.
1. Non toccare la parte di vetro della lampada
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
●Lampadina del faro
•Non toccare la parte di vetro
della lampadina del faro, per
mantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Eli-
minare completamente ogni
traccia di sporco e le impron-
te delle dita sulla lampadina
utilizzando un panno inumi-
dito con alcool o diluente.
6-33

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
●Lente del faro
•Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
•Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
5. Installare il cappuccio coprilam-
pada e poi collegare il connettore.
6. Se necessario, fare regolare il fa-
scio luce da un concessionario
Yamaha.
HAUB1380
Sostituzione di una lampada
luce di posizione anteriore
1. Portalampada luce di posizione anteriore
2. Lampada luce di posizione anteriore
Se la lampada luce di posizione ante-
riore brucia, sostituirla come segue.
1. Girare il manubrio a destra o a si-
nistra per accedere al portalam-
pada con cavetto della luce di po-
sizione anteriore.
2. Togliere il portalampada con cavet-
to della luce di posizione anteriore
(insieme alla lampada) tirandolo.
3. Togliere la lampada guasta
estraendola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada della lu-
ce di posizione anteriore (insieme
alla lampada) premendolo.
HAUB1370
Sostituzione della lampada
fanalino posteriore/stop
1. Coprilampada fanalino posteriore/stop
2. Bulloni del coprilampada
1. Portalampada fanalino posteriore/stop
2. Lampada fanalino posteriore/stop
6-34
1
2
3
4
5
6
7
8
9
10

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
1. Togliere il coprilampada fanalino
posteriore/stop togliendo i bulloni.
2. Togliere il portalampada con ca-
vetto (insieme alla lampada) gi-
randolo in senso antiorario.
3. Togliere la lampada guasta pre-
mendola e girandola in senso an-
tiorario.
4. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
5. Installare il portalampada con ca-
vetto (insieme alla lampada) gi-
randolo in senso orario.
6. Posizionare il coprilampada fana-
lino posteriore/stop nella sua po-
sizione originale, inserire i bulloni
e poi stringerli alla coppia di ser-
raggio secondo specifica.HAU24202
Sostituzione della lampada
indicatore di direzione
1. Vite
2. Lente indicatore di direzione
3. Lampada indicatore di direzione
1. Togliere la lente indicatore di dire-
zione togliendo la vite.
2. Togliere la lampada guasta pre-
mendola e girandola in senso an-
tiorario.
3. Inserire una lampada nuova nel
portalampada con cavetto, pre-
merla e poi girarla in senso orario
fino a quando si blocca.
4. Installare la lente installando la vi-
te.
HCA11190
ATTENZIONE:
Non stringere eccessivamente la
vite, altrimenti il trasparente po-
trebbe rompersi.
6-35
Coppia di serraggio:
Bullone del coprilampada fanalino
posteriore/stop:
10 Nm (1,0 m·kgf, 7,2 ft·lbf)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAUB1410
Sostituzione della lampada
luce targa
1. Piastra di rinforzo
2. Portalampada
3. Lampada luce targa
1. Togliere la piastra di rinforzo to-
gliendo i bulloni ed i dadi.
2. Togliere il cavetto portalampada
luce targa estraendolo.
NOTA:
Quando si toglie il cavetto portalampa-
da luce targa, stare attenti a non tirare
troppo.
HAU24350
Come supportare il
motociclo
Poiché questo modello non dispone di
un cavalletto centrale, osservare le
seguenti precauzioni quando si rimuo-
vono la ruota anteriore e posteriore o
si eseguono altri lavori di manutenzio-
ne che richiedono che il motociclo stia
diritto.
Prima di iniziare qualsiasi lavoro di
manutenzione, controllare che il moto-
ciclo sia in una posizione stabile ed in
piano. Per una maggiore stabilità, si
può mettere una cassa di legno robu-
sta sotto il motore.
Per la manutenzione della ruota
anteriore
1. Stabilizzare la parte posteriore
del motociclo con un cavalletto
per motociclo o, se questo non
fosse disponibile, mettendo un
cric sotto il telaio davanti alla ruo-
ta posteriore.
2. Sollevare la ruota anteriore da
terra utilizzando un cavalletto per
motocicli.
6-36
1
2
3
4
5
6
7
8
9
10
3. Togliere la lampada guasta
estraendola dal portalampada
con cavetto.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il cavetto portalampada
premendolo.
6. Installare la piastra di rinforzo nella
sua posizione originale, e poi strin-
gere bulloni e dadi alle coppie di
serraggio secondo specifica.
Coppie di serraggio:
Dado piastra di rinforzo:
7 Nm (0,7 m·kgf, 5,1 ft·lbf)
Bullone piastra di rinforzo (centro):
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Bullone piastra di rinforzo
(superiore):
10 Nm (1,0 m·kgf, 7,2 ft·lbf)

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37

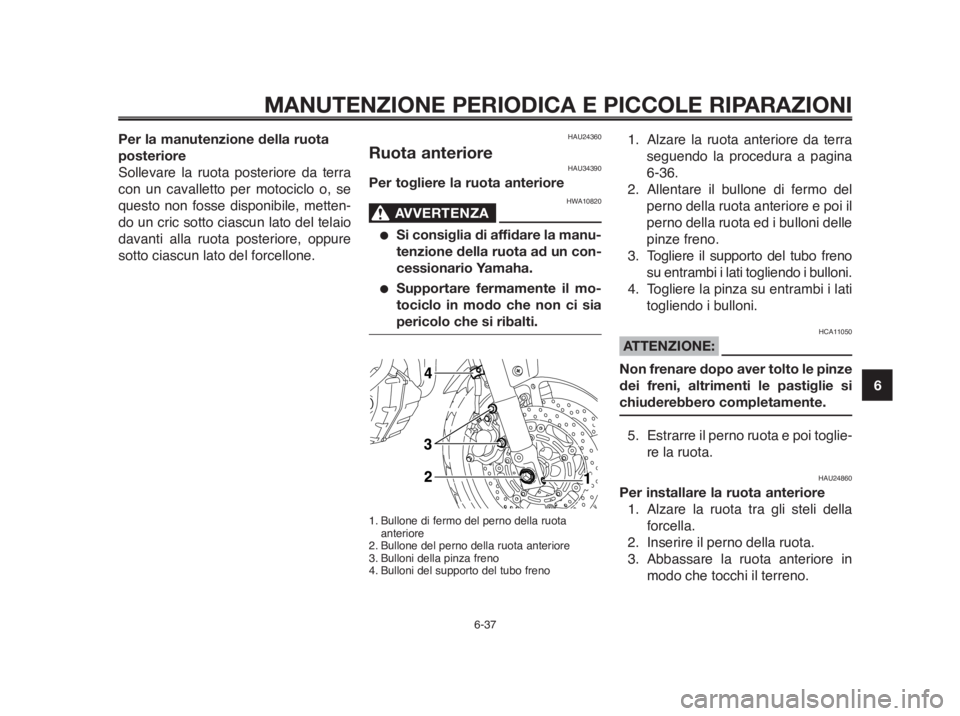

Per la manutenzione della ruota
posteriore
Sollevare la ruota posteriore da terra
con un cavalletto per motociclo o, se
questo non fosse disponibile, metten-
do un cric sotto ciascun lato del telaio
davanti alla ruota posteriore, oppure
sotto ciascun lato del forcellone.HAU24360
Ruota anterioreHAU34390
Per togliere la ruota anteriore
HWA10820
AVVERTENZA0
●Si consiglia di affidare la manu-
tenzione della ruota ad un con-
cessionario Yamaha.
●Supportare fermamente il mo-
tociclo in modo che non ci sia
pericolo che si ribalti.
1. Bullone di fermo del perno della ruota
anteriore
2. Bullone del perno della ruota anteriore
3. Bulloni della pinza freno
4. Bulloni del supporto del tubo freno
1. Alzare la ruota anteriore da terra
seguendo la procedura a pagina
6-36.
2. Allentare il bullone di fermo del
perno della ruota anteriore e poi il
perno della ruota ed i bulloni delle
pinze freno.
3. Togliere il supporto del tubo freno
su entrambi i lati togliendo i bulloni.
4. Togliere la pinza su entrambi i lati
togliendo i bulloni.
HCA11050
ATTENZIONE:
Non frenare dopo aver tolto le pinze
dei freni, altrimenti le pastiglie si
chiuderebbero completamente.
5. Estrarre il perno ruota e poi toglie-
re la ruota.
HAU24860
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli della
forcella.
2. Inserire il perno della ruota.
3. Abbassare la ruota anteriore in
modo che tocchi il terreno.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
1
2
3
4
5
6
7
8
9
10
HAU25080

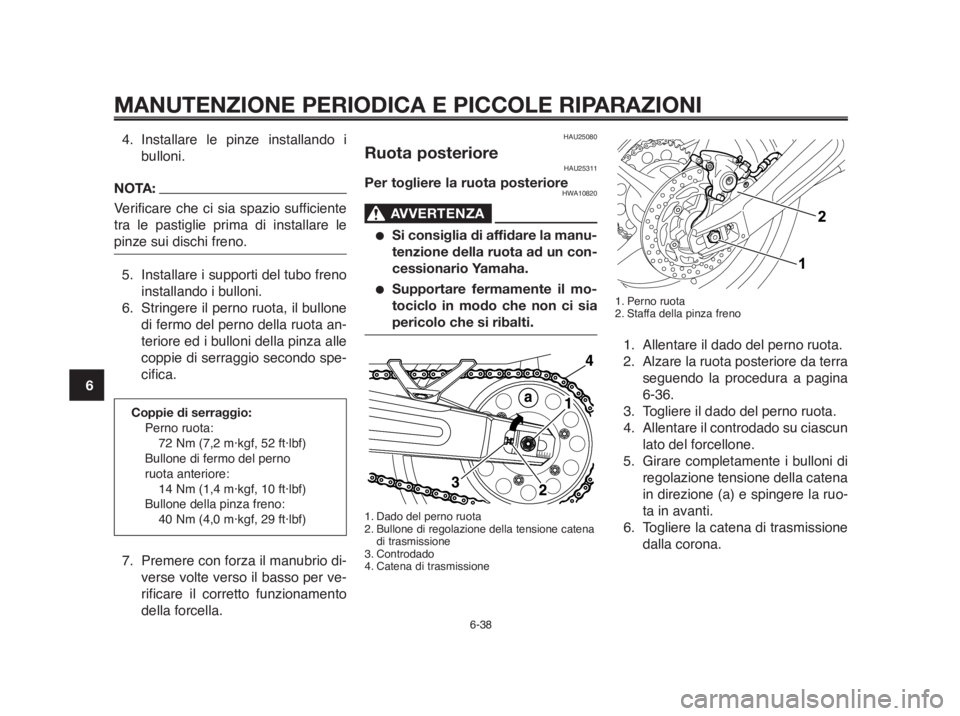

Ruota posterioreHAU25311
Per togliere la ruota posterioreHWA10820
AVVERTENZA0
●Si consiglia di affidare la manu-
tenzione della ruota ad un con-
cessionario Yamaha.
●Supportare fermamente il mo-
tociclo in modo che non ci sia
pericolo che si ribalti.
1. Dado del perno ruota
2. Bullone di regolazione della tensione catena
di trasmissione
3. Controdado
4. Catena di trasmissione
1. Perno ruota
2. Staffa della pinza freno
1. Allentare il dado del perno ruota.
2. Alzare la ruota posteriore da terra
seguendo la procedura a pagina
6-36.
3. Togliere il dado del perno ruota.
4. Allentare il controdado su ciascun
lato del forcellone.
5. Girare completamente i bulloni di
regolazione tensione della catena
in direzione (a) e spingere la ruo-
ta in avanti.
6. Togliere la catena di trasmissione
dalla corona.
4. Installare le pinze installando i
bulloni.
NOTA:
Verificare che ci sia spazio sufficiente
tra le pastiglie prima di installare le
pinze sui dischi freno.
5. Installare i supporti del tubo freno
installando i bulloni.
6. Stringere il perno ruota, il bullone
di fermo del perno della ruota an-
teriore ed i bulloni della pinza alle
coppie di serraggio secondo spe-
cifica.
Coppie di serraggio:
Perno ruota:
72 Nm (7,2 m·kgf, 52 ft·lbf)
Bullone di fermo del perno
ruota anteriore:
14 Nm (1,4 m·kgf, 10 ft·lbf)
Bullone della pinza freno:
40 Nm (4,0 m·kgf, 29 ft·lbf)
7. Premere con forza il manubrio di-
verse volte verso il basso per ve-
rificare il corretto funzionamento
della forcella.
