Funções dos controlos e instrumentos
3-17
3
PAU80200

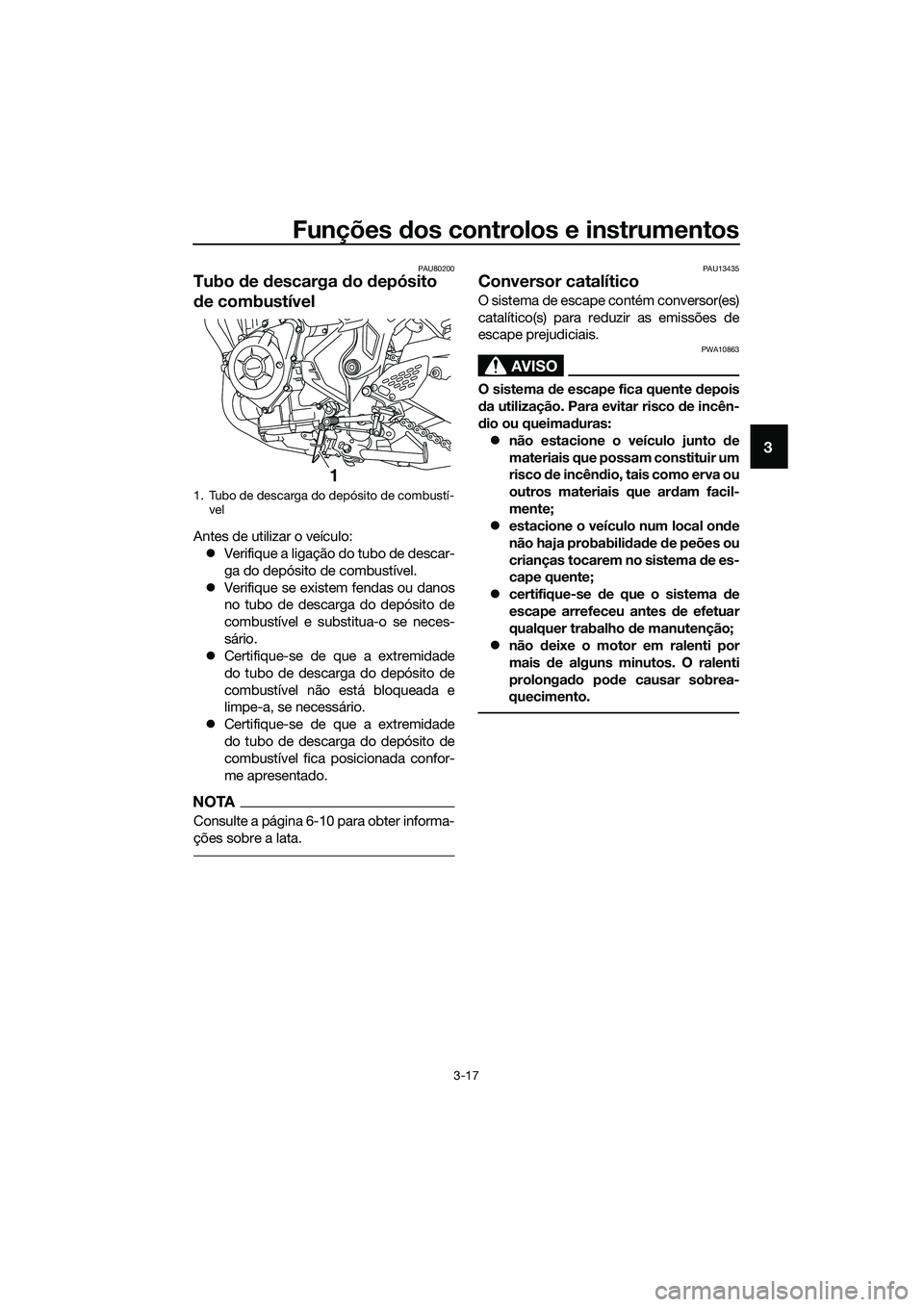

Tubo de descarga do depósito
de combustível
Antes de utilizar o veículo:
Verifique a ligação do tubo de descar-
ga do depósito de combustível.
Verifique se existem fendas ou danos
no tubo de descarga do depósito de
combustível e substitua-o se neces-
sário.
Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível não está bloqueada e
limpe-a, se necessário.
Certifique-se de que a extremidade
do tubo de descarga do depósito de
combustível fica posicionada confor-
me apresentado.
NOTA
Consulte a página 6-10 para obter informa-
ções sobre a lata.
PAU13435
Conversor catalítico
O sistema de escape contém conversor(es)
catalítico(s) para reduzir as emissões de
escape prejudiciais.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir um
risco de incêndio, tais como erva ou
outros materiais que ardam facil-
mente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
1. Tubo de descarga do depósito de combustí-
vel
1
UB6WP0P0.book Page 17 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-18
3
PAU62622

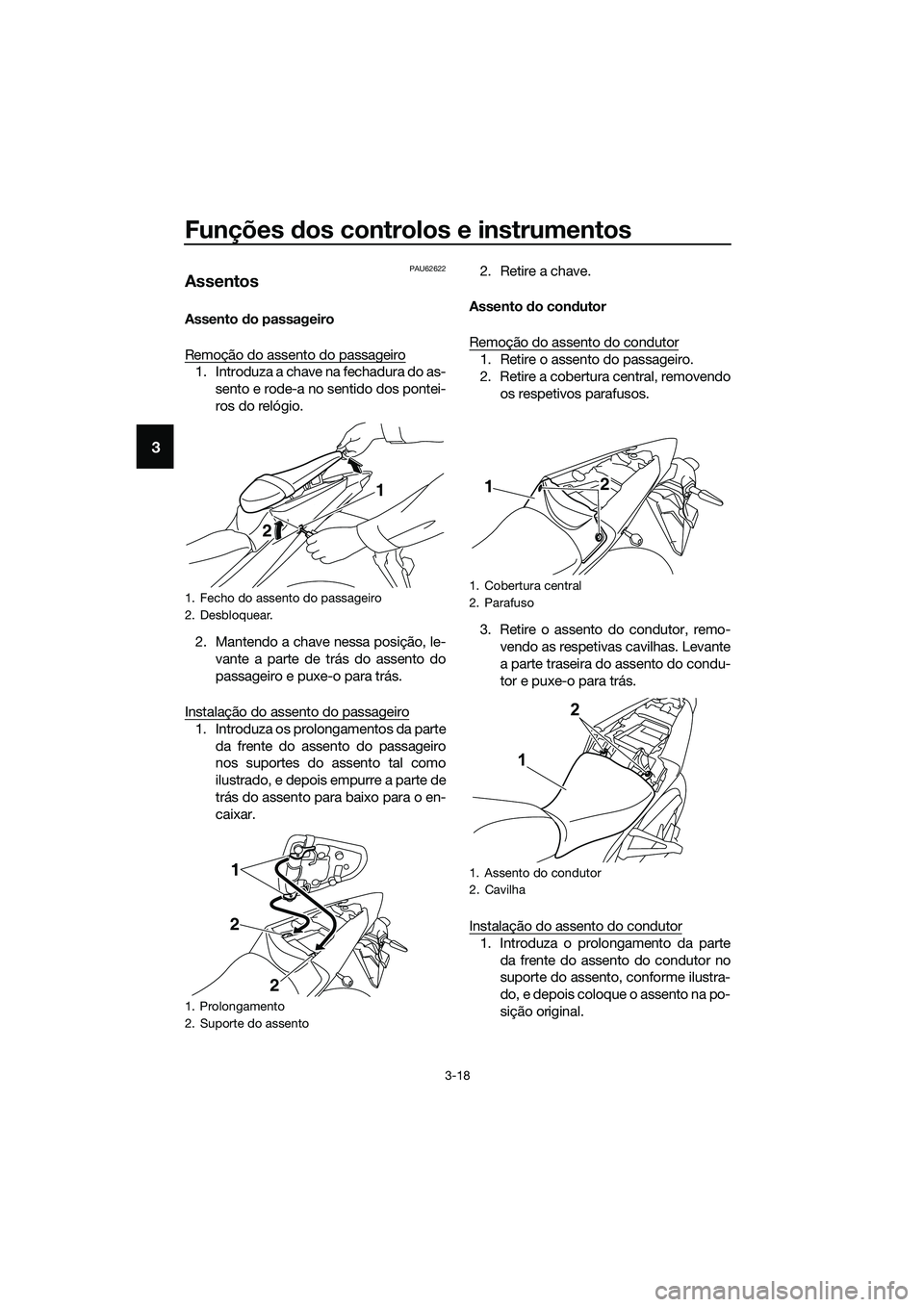

Assentos
Assento do passageiro
Remoção do assento do passageiro
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Mantendo a chave nessa posição, le-
vante a parte de trás do assento do
passageiro e puxe-o para trás.
Instalação do assento do passageiro
1. Introduza os prolongamentos da parte
da frente do assento do passageiro
nos suportes do assento tal como
ilustrado, e depois empurre a parte de
trás do assento para baixo para o en-
caixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a cobertura central, removendo
os respetivos parafusos.
3. Retire o assento do condutor, remo-
vendo as respetivas cavilhas. Levante
a parte traseira do assento do condu-
tor e puxe-o para trás.
Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento, conforme ilustra-
do, e depois coloque o assento na po-
sição original.
1. Fecho do assento do passageiro
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
21
1
2
2
1. Cobertura central
2. Parafuso
1. Assento do condutor
2. Cavilha
12
12
UB6WP0P0.book Page 18 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-19
3
2. Instale as cavilhas do assento do con-
dutor.
3. Instale a cobertura central, colocando
os respetivos parafusos.
4. Instale o assento do passageiro.
NOTA
Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU62930

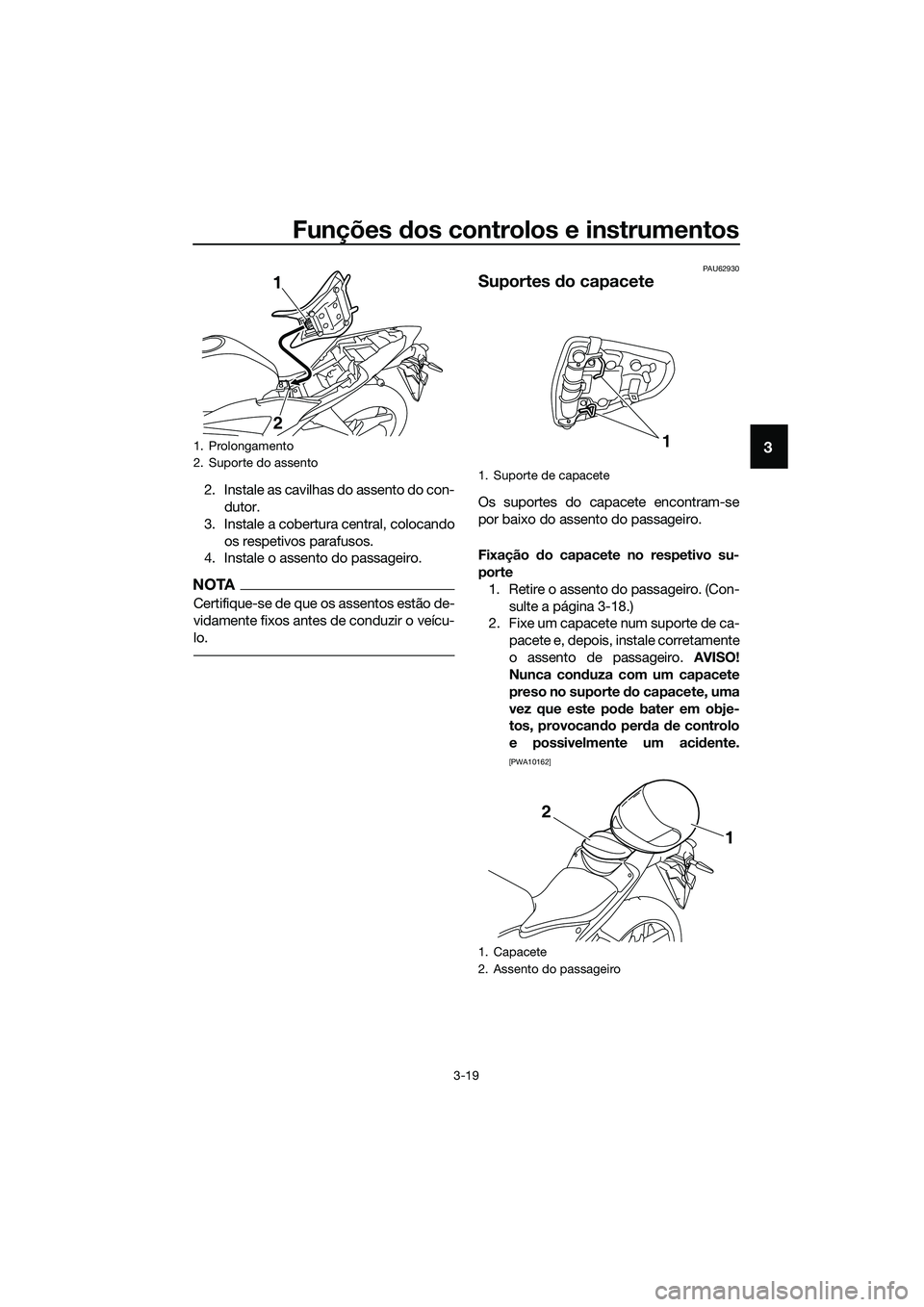

Suportes do capacete
Os suportes do capacete encontram-se
por baixo do assento do passageiro.
Fixação do capacete no respetivo su-
porte
1. Retire o assento do passageiro. (Con-
sulte a página 3-18.)
2. Fixe um capacete num suporte de ca-
pacete e, depois, instale corretamente
o assento de passageiro. AVISO!
Nunca conduza com um capacete
preso no suporte do capacete, uma
vez que este pode bater em obje-
tos, provocando perda de controlo
e possivelmente um acidente.
[PWA10162]
1. Prolongamento
2. Suporte do assento
1
2
1. Suporte de capacete
1. Capacete
2. Assento do passageiro
1
1 2
UB6WP0P0.book Page 19 Friday, March 27, 2020 2:06 PM

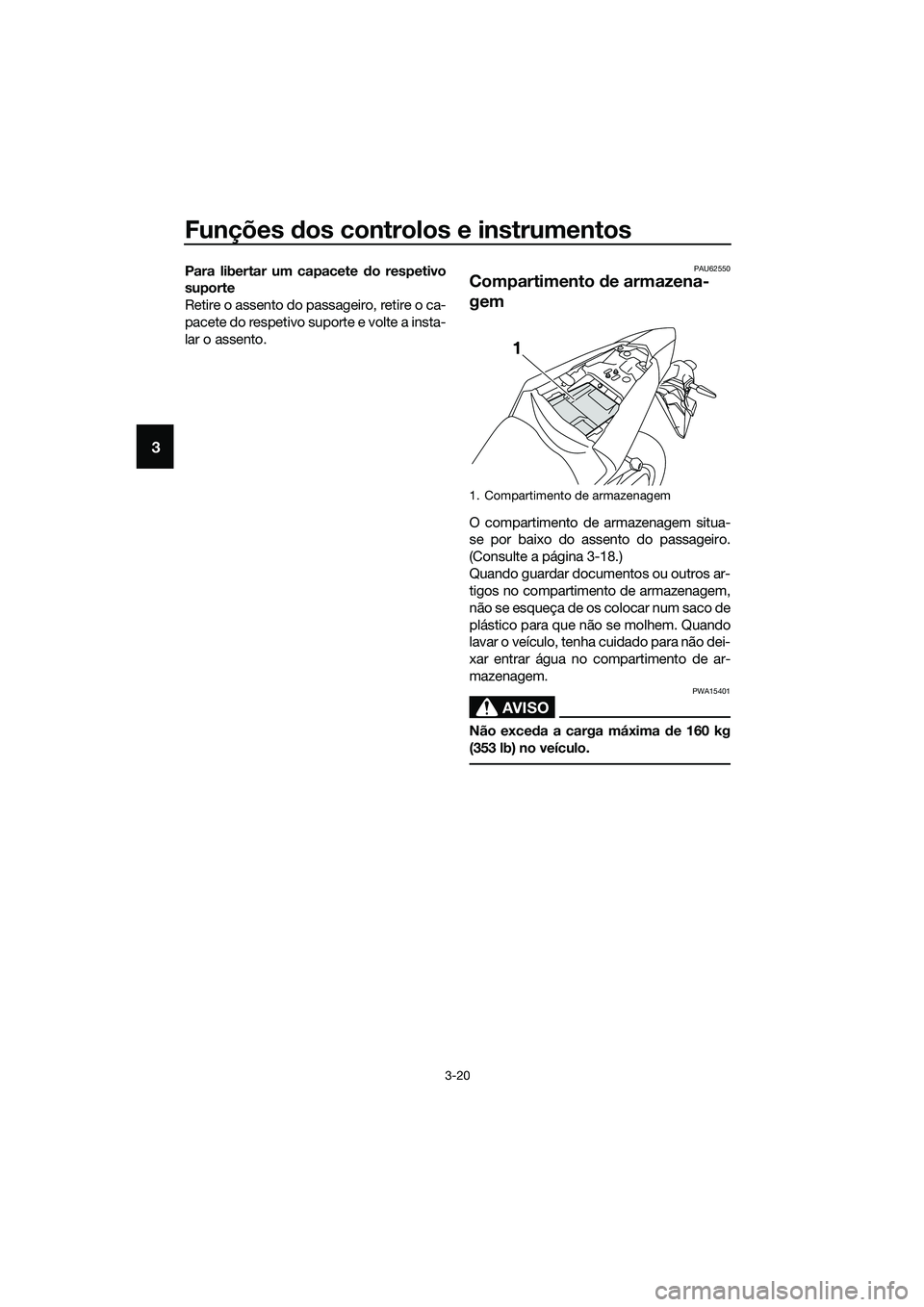

Funções dos controlos e instrumentos
3-20
3
Para libertar um capacete do respetivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respetivo suporte e volte a insta-
lar o assento.PAU62550
Compartimento de armazena-
gem
O compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-18.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exceda a carga máxima de 160 kg
(353 lb) no veículo.
1. Compartimento de armazenagem
1
UB6WP0P0.book Page 20 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-21
3
PAU68143

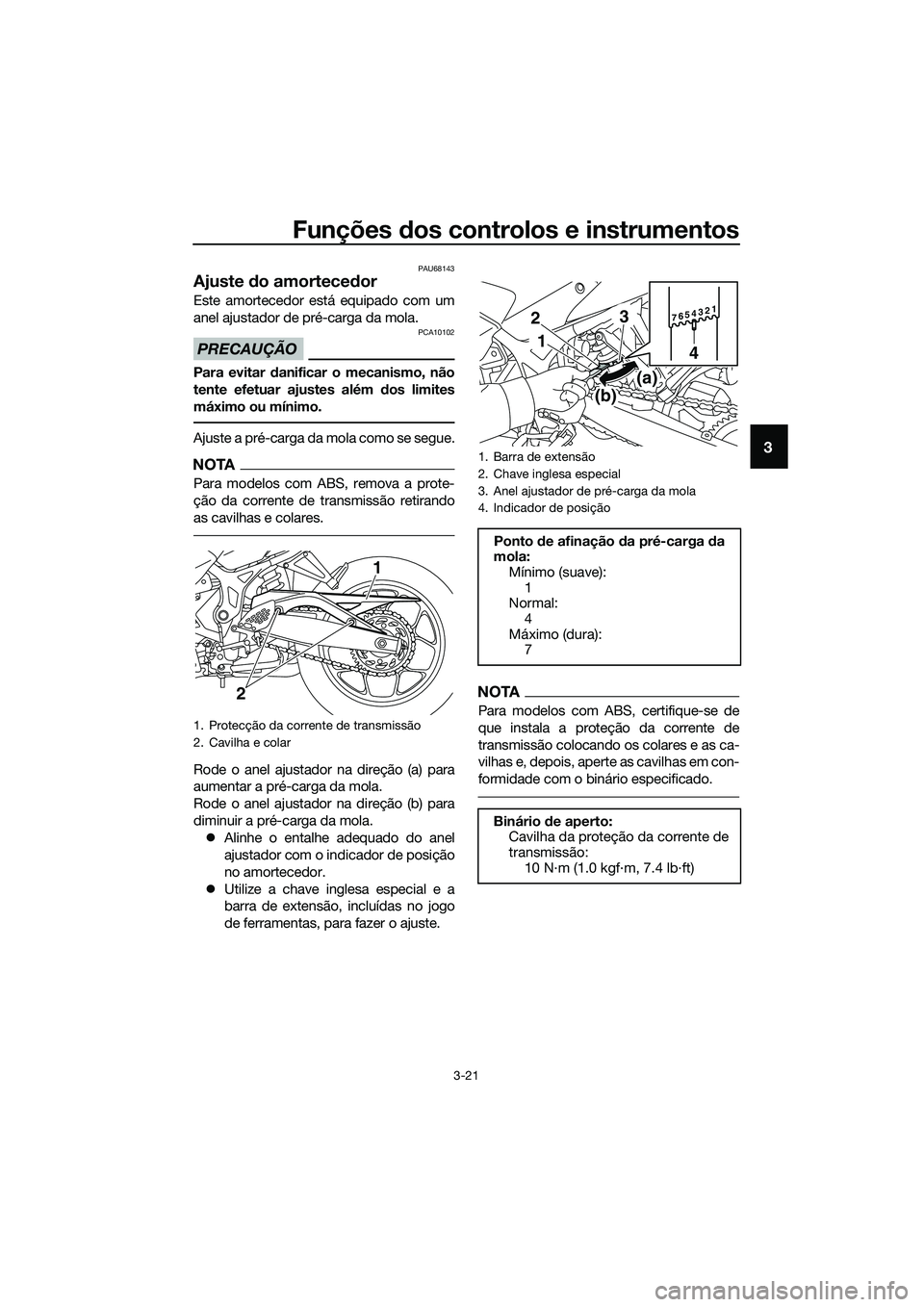

Ajuste do amortecedor
Este amortecedor está equipado com um
anel ajustador de pré-carga da mola.
PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
Ajuste a pré-carga da mola como se segue.
NOTA
Para modelos com ABS, remova a prote-
ção da corrente de transmissão retirando
as cavilhas e colares.
Rode o anel ajustador na direção (a) para
aumentar a pré-carga da mola.
Rode o anel ajustador na direção (b) para
diminuir a pré-carga da mola.
Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.
Utilize a chave inglesa especial e a
barra de extensão, incluídas no jogo
de ferramentas, para fazer o ajuste.
NOTA
Para modelos com ABS, certifique-se de
que instala a proteção da corrente de
transmissão colocando os colares e as ca-
vilhas e, depois, aperte as cavilhas em con-
formidade com o binário especificado.1. Protecção da corrente de transmissão
2. Cavilha e colar
2
1
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
4
Máximo (dura):
7
Binário de aperto:
Cavilha da proteção da corrente de
transmissão:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
UB6WP0P0.book Page 21 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-22
3
PAU84680

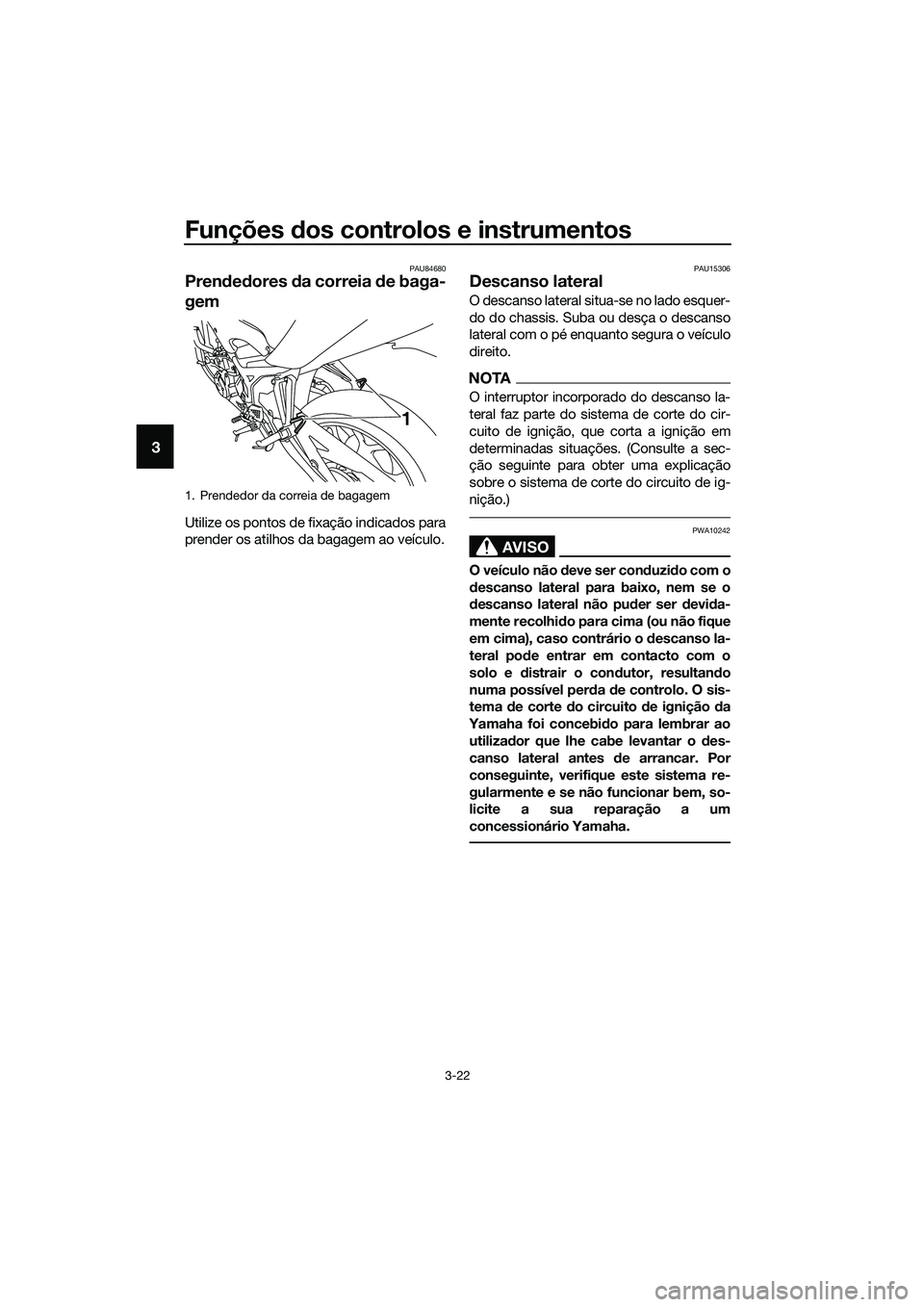

Prendedores da correia de baga-
gem
Utilize os pontos de fixação indicados para
prender os atilhos da bagagem ao veículo.
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
1. Prendedor da correia de bagagem
1
UB6WP0P0.book Page 22 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-23
3
PAU64051
Sistema de corte do circuito de
ignição
Este sistema impede o arranque do motor
quando a transmissão está engrenada, ex-
ceto quando a alavanca da embraiagem
está a ser premida e o descanso lateral
está para cima. Além disso, para o motor
se o descanso lateral for baixado com a
transmissão engrenada.
Verifique o sistema periodicamente com o
seguinte procedimento.
NOTA
Esta verificação é mais fiável se for
efetuada com o motor quente.
Consulte as informações sobre a ope-
ração dos interruptores nas páginas
3-1.
UB6WP0P0.book Page 23 Friday, March 27, 2020 2:06 PM

Funções dos controlos e instrumentos
3-24
3

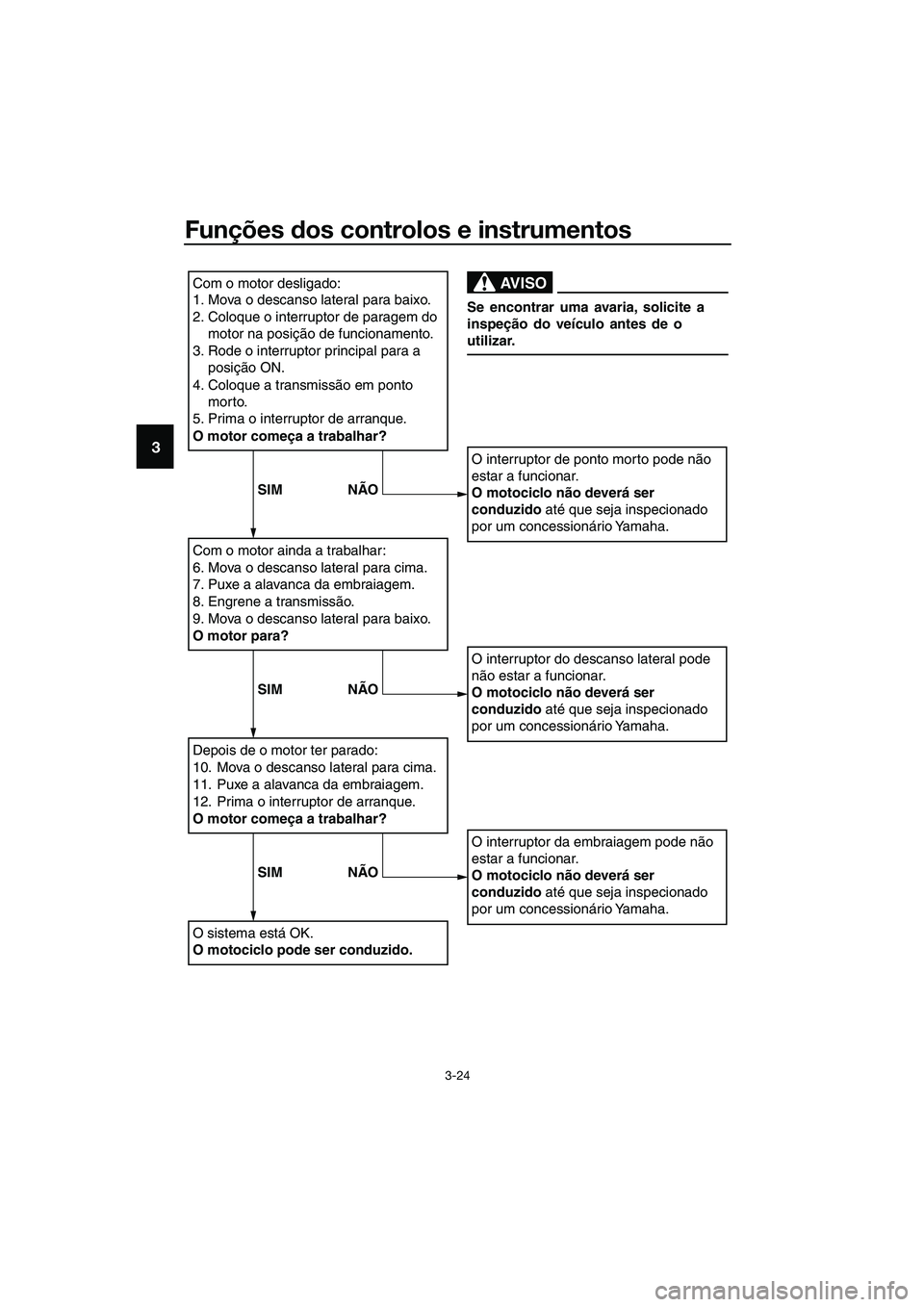

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Coloque o interruptor de paragem do
motor na posição de funcionamento.
3. Rode o interruptor principal para a
posição ON.
4. Coloque a transmissão em ponto
morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Puxe a alavanca da embraiagem.
8. Engrene a transmissão.
9. Mova o descanso lateral para baixo.
O motor para?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Puxe a alavanca da embraiagem.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK.
O motociclo pode ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar.
O motociclo não deverá ser
conduzido até que seja inspecionado
por um concessionário Yamaha.
AVISO
Se encontrar uma avaria, solicite a
inspeção do veículo antes de o
utilizar.
SIM NÃO
SIM NÃO
SIM NÃO
UB6WP0P0.book Page 24 Friday, March 27, 2020 2:06 PM

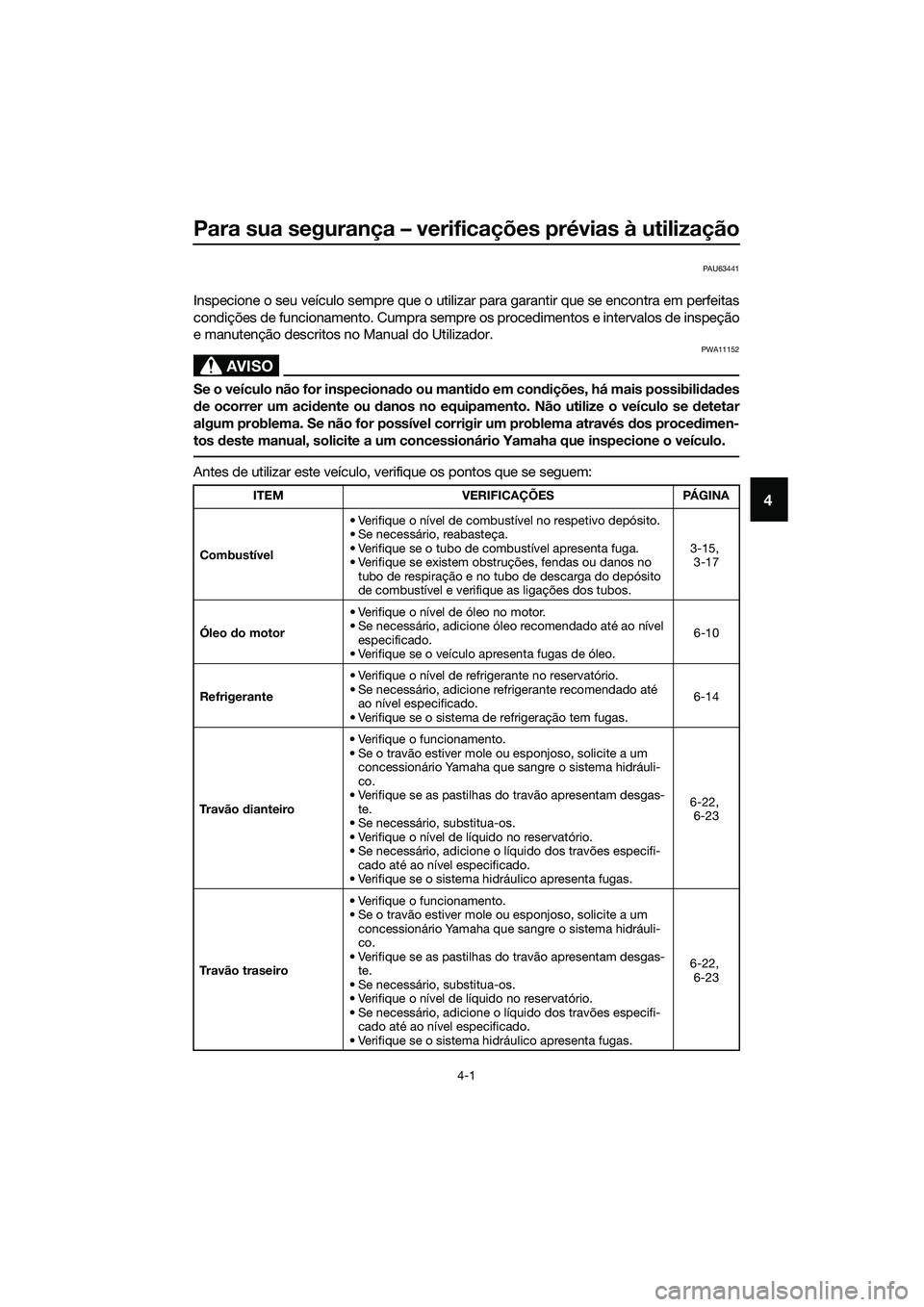

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63441
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou mantido em condições, há mais possibilidades
de ocorrer um acidente ou danos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através dos procedimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível• Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de respiração e no tubo de descarga do depósito
de combustível e verifique as ligações dos tubos.3-15,
3-17
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo.6-10
Refrigerante• Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas.6-14
Travão dianteiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-22,
6-23
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas-
te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi-
cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-22,
6-23
UB6WP0P0.book Page 1 Friday, March 27, 2020 2:06 PM

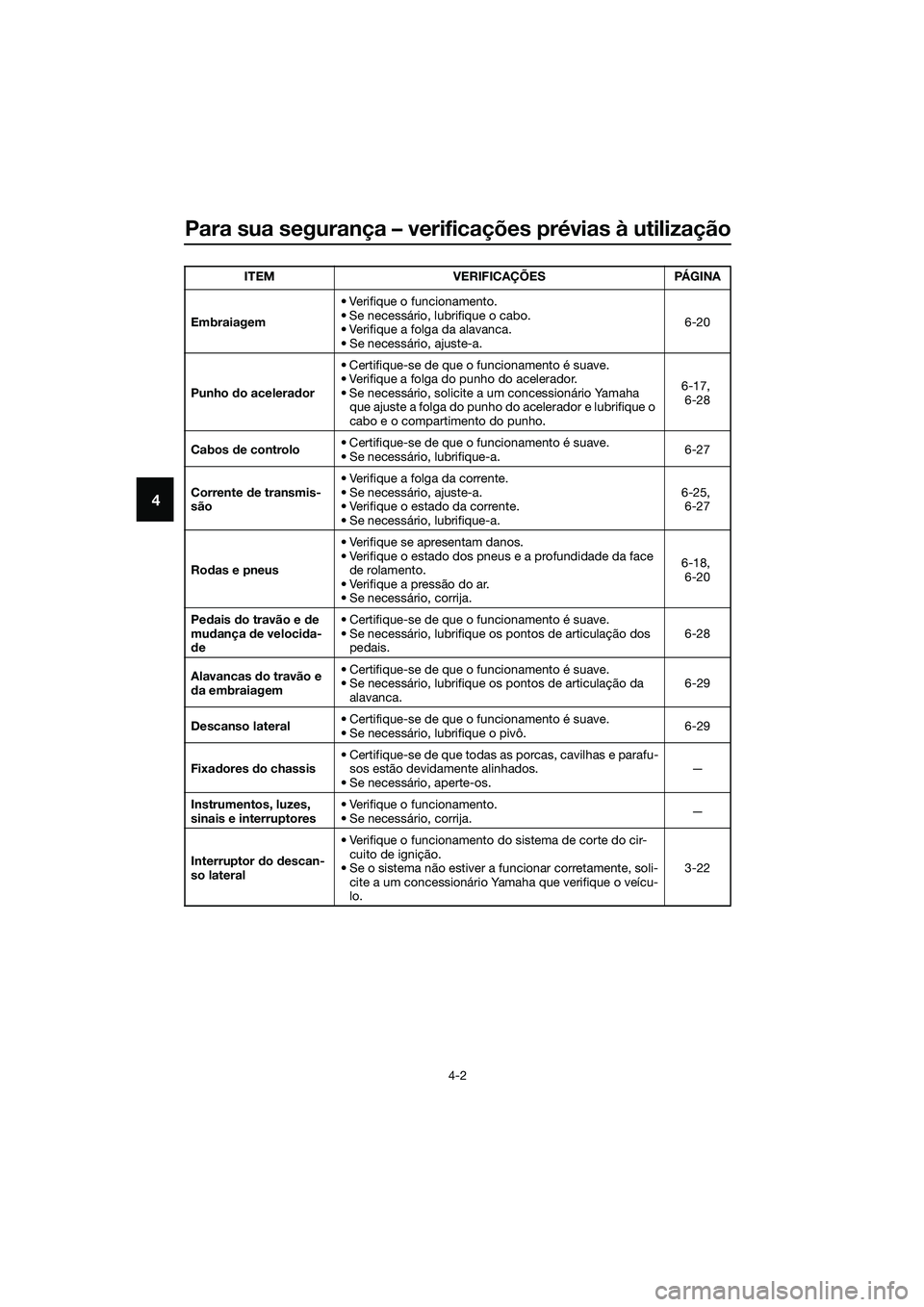

Para sua segurança – verificações prévias à utilização
4-2
4
Embraiagem• Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.6-20
Punho do acelerador• Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho.6-17,
6-28
Cabos de controlo• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a.6-27
Corrente de transmis-
são• Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.6-25,
6-27
Rodas e pneus• Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.6-18,
6-20
Pedais do travão e de
mudança de velocida-
de• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais.6-28
Alavancas do travão e
da embraiagem• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca.6-29
Descanso lateral• Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô.6-29
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os.—
Instrumentos, luzes,
sinais e interruptores• Verifique o funcionamento.
• Se necessário, corrija.—
Interruptor do descan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli-
cite a um concessionário Yamaha que verifique o veícu-
lo.3-22 ITEM VERIFICAÇÕES PÁGINA
UB6WP0P0.book Page 2 Friday, March 27, 2020 2:06 PM
