YAMAHA MT-03 2020 Manuale duso (in Italian)

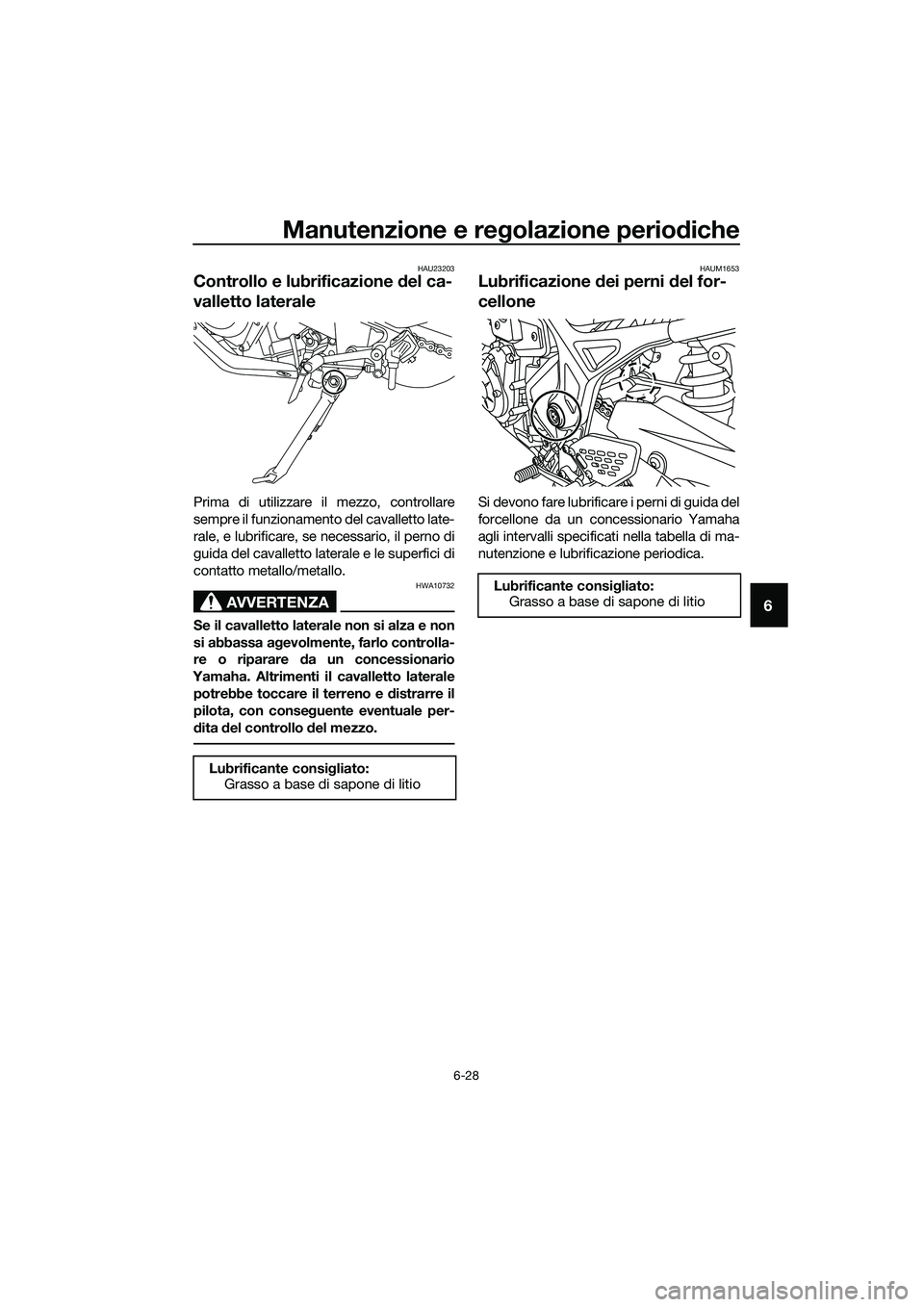

Manutenzione e regolazione periodiche
6-28
6
HAU23203
Controllo e lubrificazione del ca-
valletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAUM1653
Lubrificazione dei perni del for-
cellone
Si devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
UB6WH0H0.book Page 28 Friday, March 27, 2020 1:23 PM

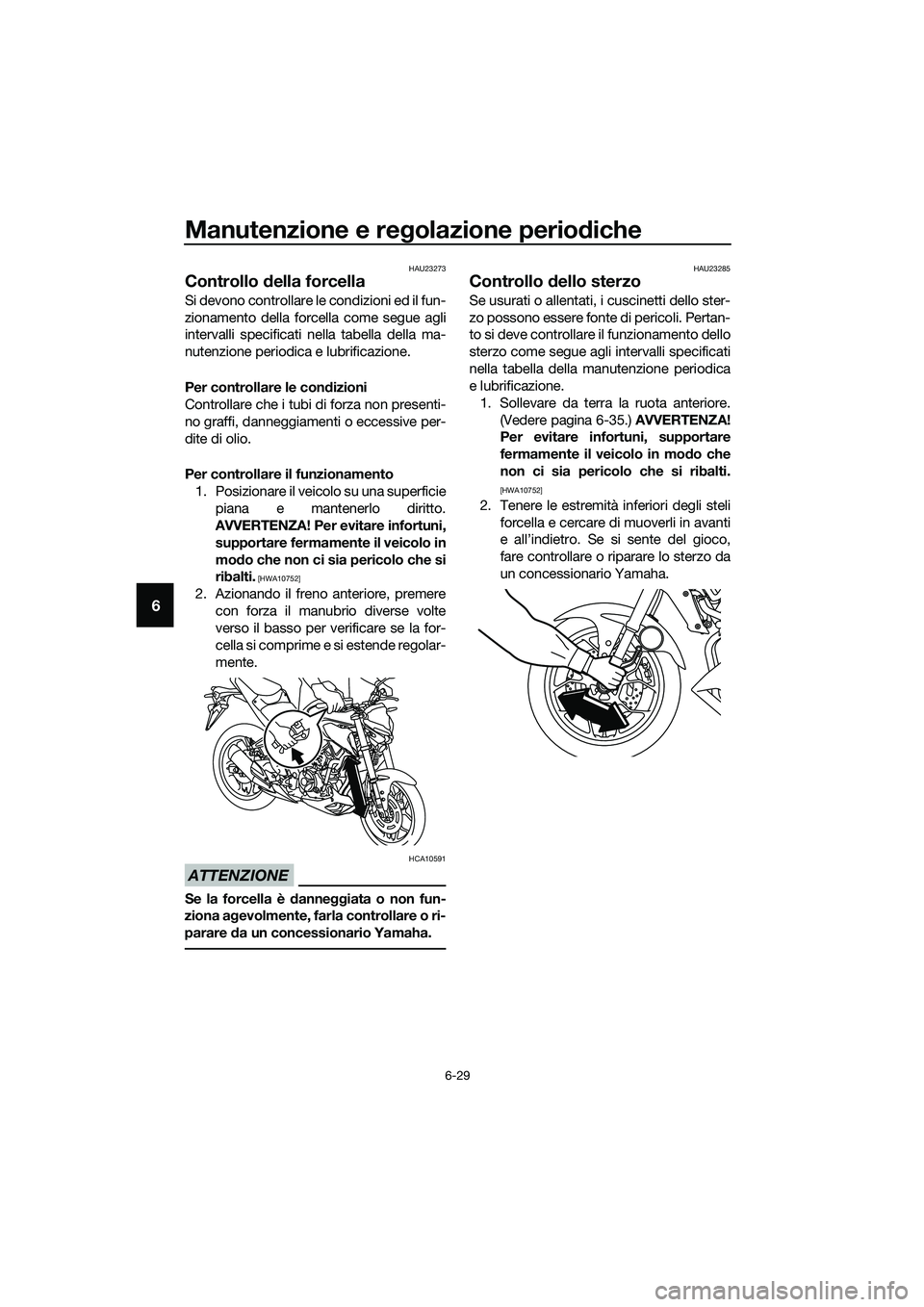

Manutenzione e regolazione periodiche
6-29
6
HAU23273
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presenti-
no graffi, danneggiamenti o eccessive per-
dite di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortuni,
supportare fermamente il veicolo in
modo che non ci sia pericolo che si
ribalti.
[HWA10752]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte
verso il basso per verificare se la for-
cella si comprime e si estende regolar-
mente.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore.
(Vedere pagina 6-35.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in modo che
non ci sia pericolo che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
UB6WH0H0.book Page 29 Friday, March 27, 2020 1:23 PM

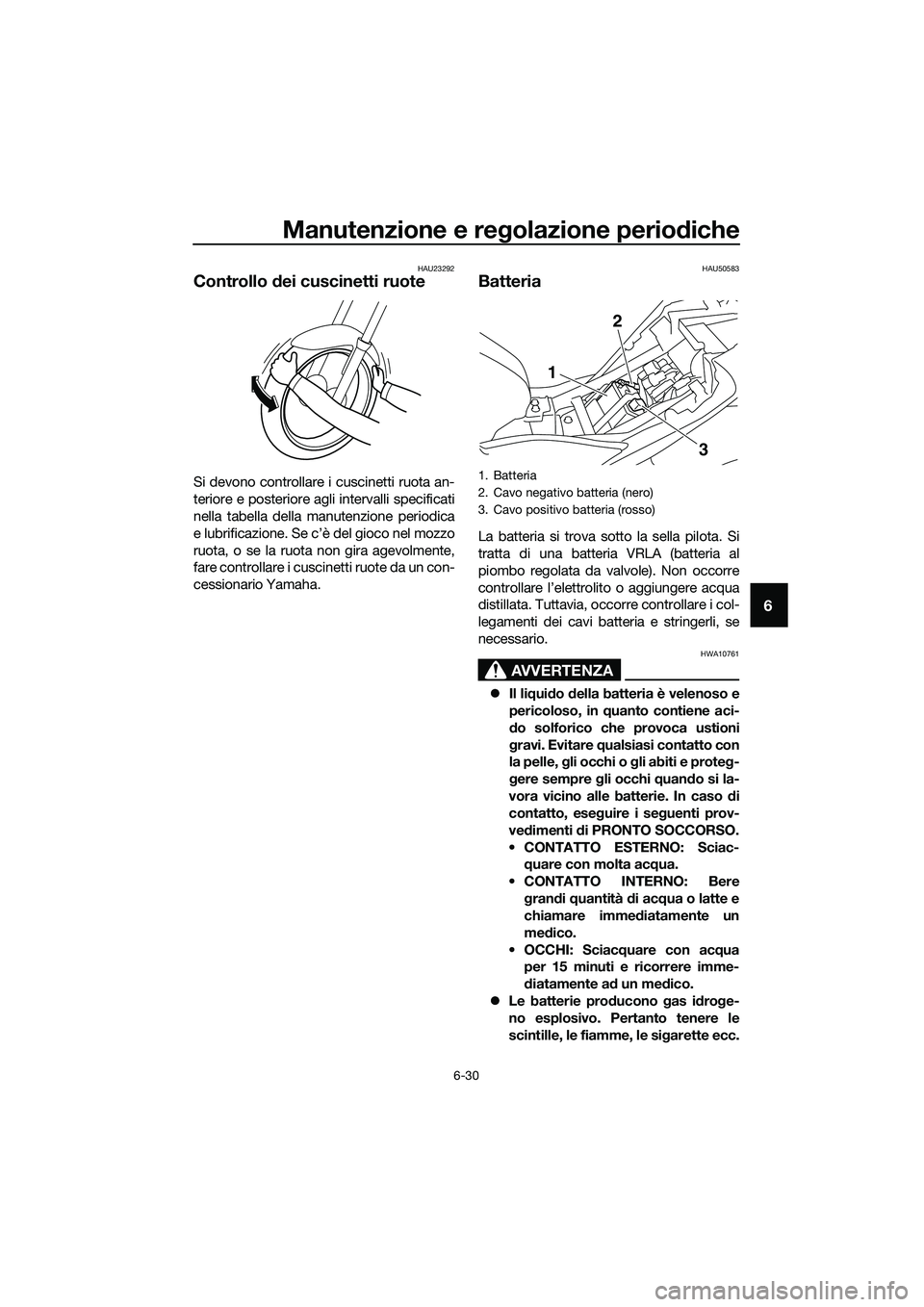

Manutenzione e regolazione periodiche
6-30
6
HAU23292
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU50583
Batteria
La batteria si trova sotto la sella pilota. Si
tratta di una batteria VRLA (batteria al
piombo regolata da valvole). Non occorre
controllare l’elettrolito o aggiungere acqua
distillata. Tuttavia, occorre controllare i col-
legamenti dei cavi batteria e stringerli, se
necessario.
AVVERTENZA
HWA10761
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
1. Batteria
2. Cavo negativo batteria (nero)
3. Cavo positivo batteria (rosso)
1
2
3
UB6WH0H0.book Page 30 Friday, March 27, 2020 1:23 PM

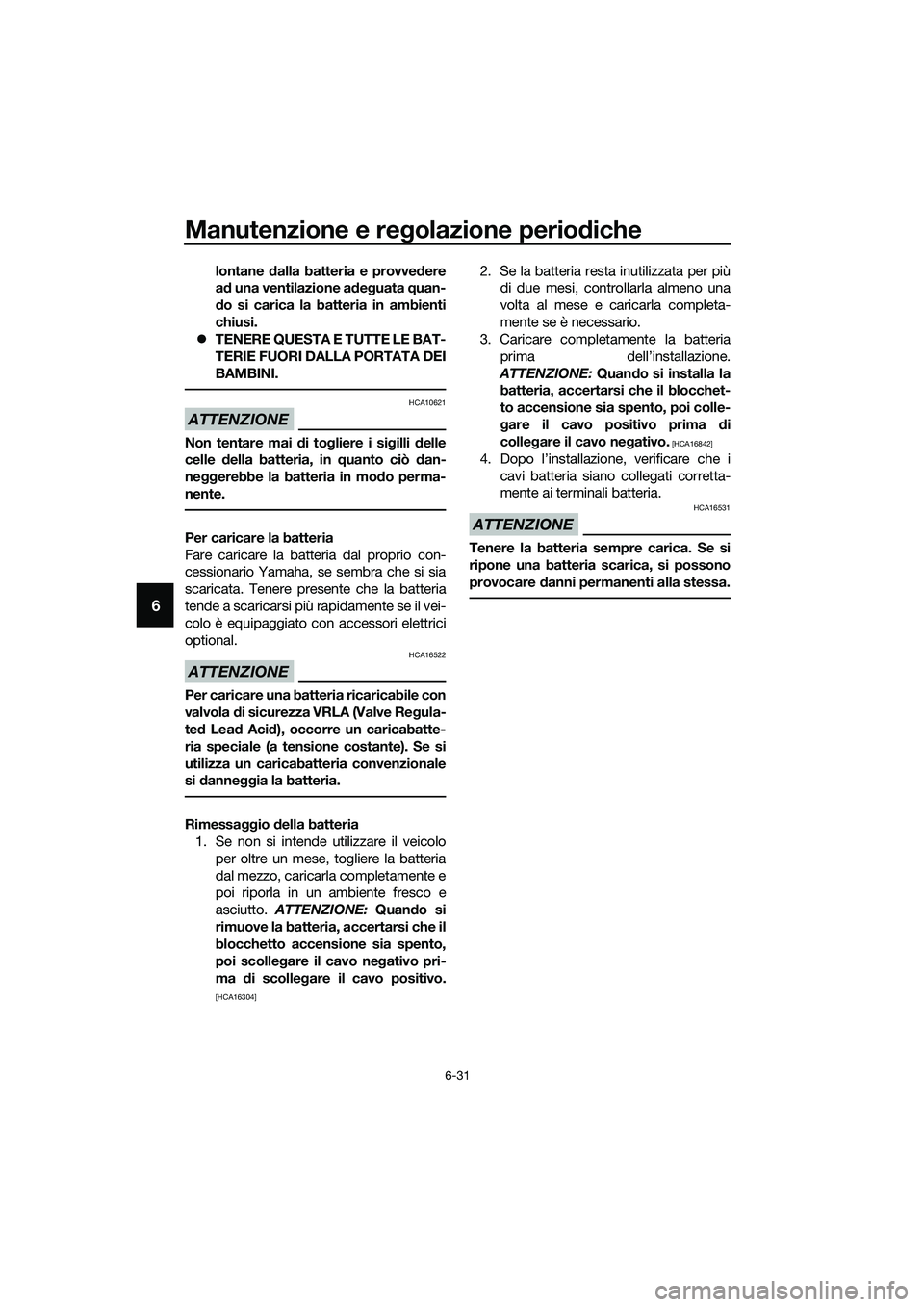

Manutenzione e regolazione periodiche
6-31
6
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
ATTENZIONE
HCA10621
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.
Per caricare la batteria
Fare caricare la batteria dal proprio con-
cessionario Yamaha, se sembra che si sia
scaricata. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il vei-
colo è equipaggiato con accessori elettrici
optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regula-
ted Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scollegare il cavo negativo pri-
ma di scollegare il cavo positivo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchet-
to accensione sia spento, poi colle-
gare il cavo positivo prima di
collegare il cavo negativo.
[HCA16842]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
UB6WH0H0.book Page 31 Friday, March 27, 2020 1:23 PM

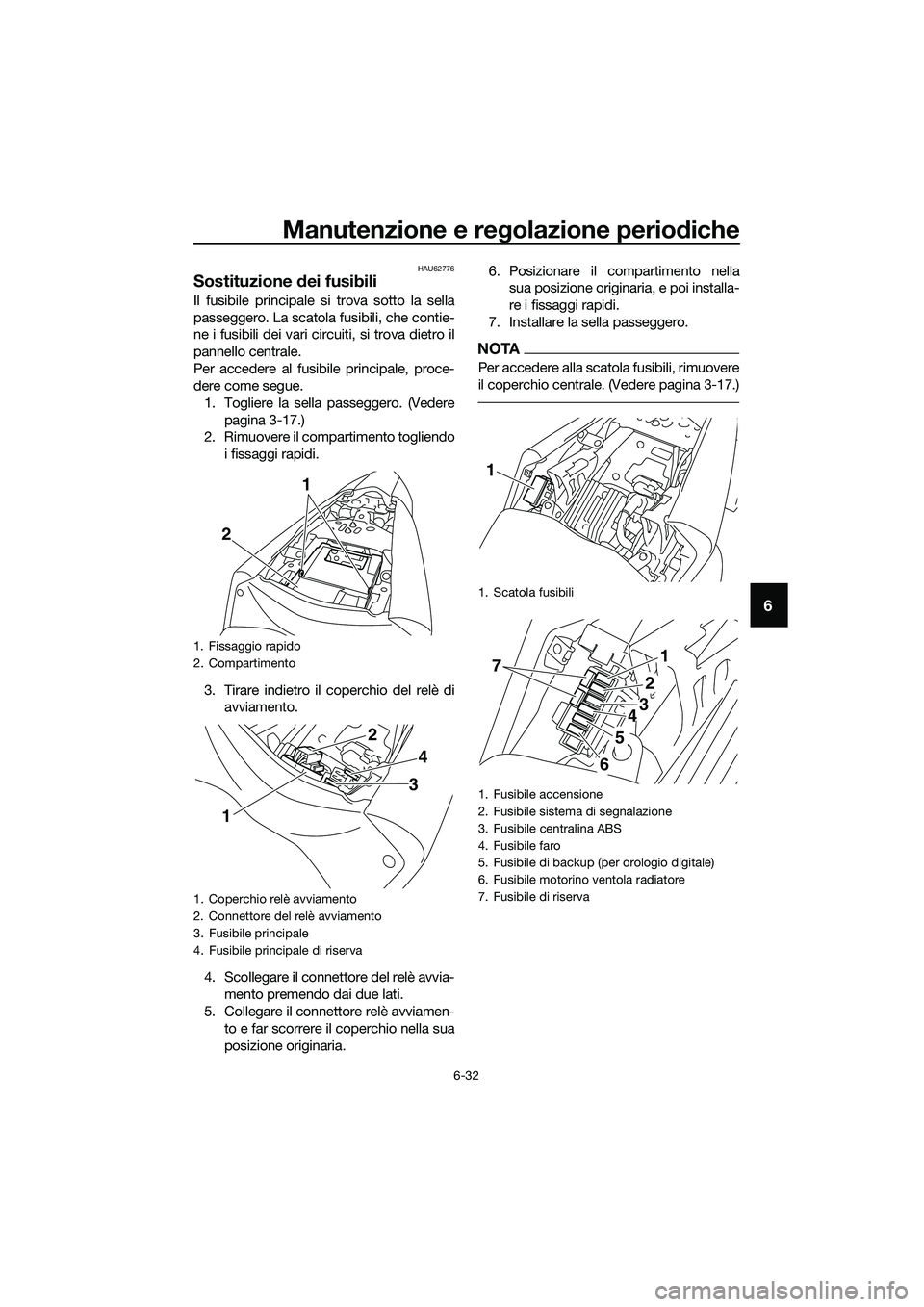

Manutenzione e regolazione periodiche
6-32
6
HAU62776
Sostituzione dei fusibili
Il fusibile principale si trova sotto la sella
passeggero. La scatola fusibili, che contie-
ne i fusibili dei vari circuiti, si trova dietro il
pannello centrale.
Per accedere al fusibile principale, proce-
dere come segue.
1. Togliere la sella passeggero. (Vedere
pagina 3-17.)
2. Rimuovere il compartimento togliendo
i fissaggi rapidi.
3. Tirare indietro il coperchio del relè di
avviamento.
4. Scollegare il connettore del relè avvia-
mento premendo dai due lati.
5. Collegare il connettore relè avviamen-
to e far scorrere il coperchio nella sua
posizione originaria.6. Posizionare il compartimento nella
sua posizione originaria, e poi installa-
re i fissaggi rapidi.
7. Installare la sella passeggero.
NOTA
Per accedere alla scatola fusibili, rimuovere
il coperchio centrale. (Vedere pagina 3-17.)
1. Fissaggio rapido
2. Compartimento
1. Coperchio relè avviamento
2. Connettore del relè avviamento
3. Fusibile principale
4. Fusibile principale di riserva
2
1
1
2
3
4
1. Scatola fusibili
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile centralina ABS
4. Fusibile faro
5. Fusibile di backup (per orologio digitale)
6. Fusibile motorino ventola radiatore
7. Fusibile di riserva
1
71
2
3
5
6
4
UB6WH0H0.book Page 32 Friday, March 27, 2020 1:23 PM

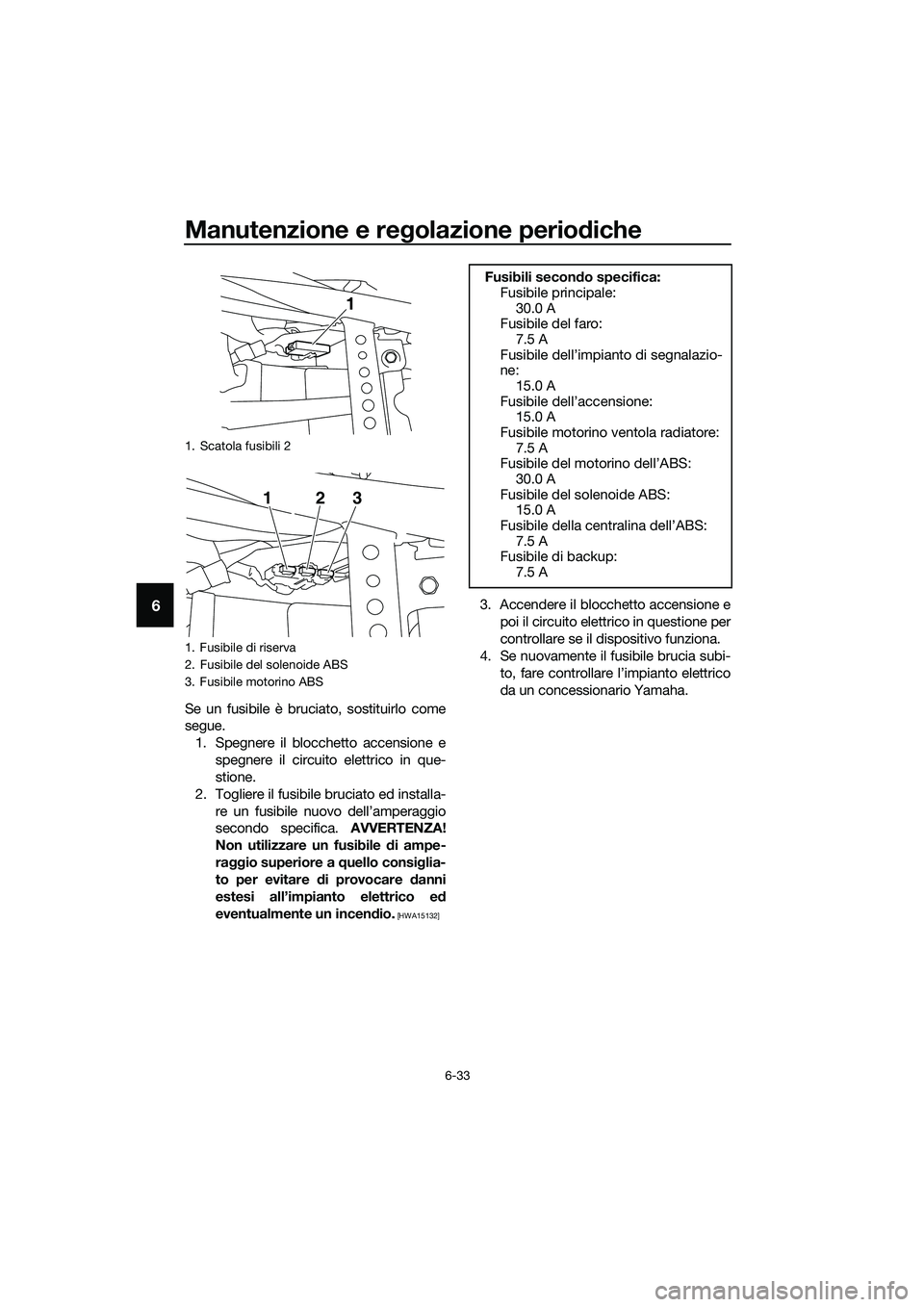

Manutenzione e regolazione periodiche
6-33
6
Se un fusibile è bruciato, sostituirlo come
segue.
1. Spegnere il blocchetto accensione e
spegnere il circuito elettrico in que-
stione.
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]
3. Accendere il blocchetto accensione e
poi il circuito elettrico in questione per
controllare se il dispositivo funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili 2
1. Fusibile di riserva
2. Fusibile del solenoide ABS
3. Fusibile motorino ABS
1
123
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile del faro:
7.5 A
Fusibile dell’impianto di segnalazio-
ne:
15.0 A
Fusibile dell’accensione:
15.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile di backup:
7.5 A
UB6WH0H0.book Page 33 Friday, March 27, 2020 1:23 PM

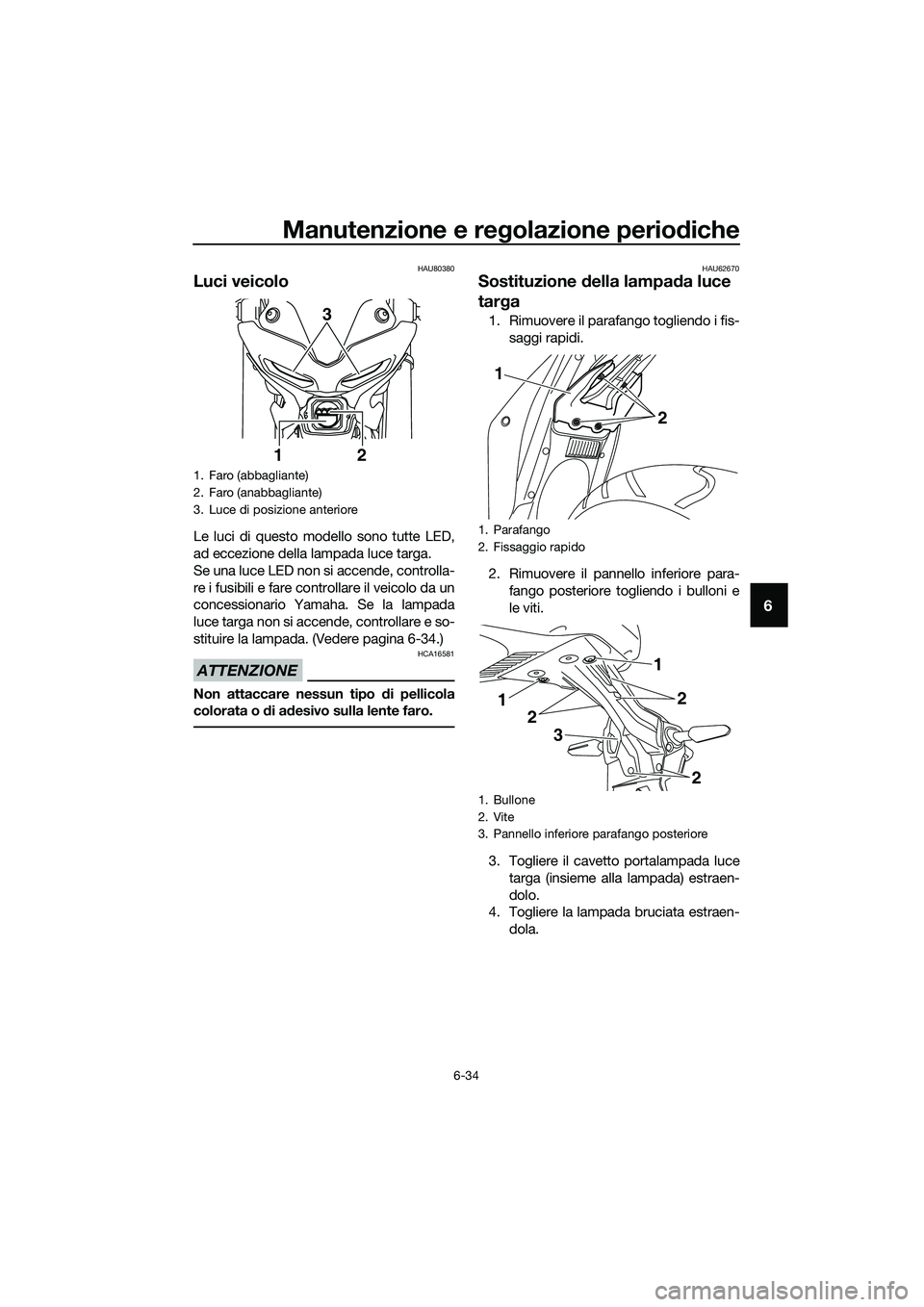

Manutenzione e regolazione periodiche
6-34
6
HAU80380
Luci veicolo
Le luci di questo modello sono tutte LED,
ad eccezione della lampada luce targa.
Se una luce LED non si accende, controlla-
re i fusibili e fare controllare il veicolo da un
concessionario Yamaha. Se la lampada
luce targa non si accende, controllare e so-
stituire la lampada. (Vedere pagina 6-34.)
ATTENZIONE
HCA16581
Non attaccare nessun tipo di pellicola
colorata o di adesivo sulla lente faro.
HAU62670
Sostituzione della lampada luce
targa
1. Rimuovere il parafango togliendo i fis-
saggi rapidi.
2. Rimuovere il pannello inferiore para-
fango posteriore togliendo i bulloni e
le viti.
3. Togliere il cavetto portalampada luce
targa (insieme alla lampada) estraen-
dolo.
4. Togliere la lampada bruciata estraen-
dola.
1. Faro (abbagliante)
2. Faro (anabbagliante)
3. Luce di posizione anteriore
3
12
1. Parafango
2. Fissaggio rapido
1. Bullone
2. Vite
3. Pannello inferiore parafango posteriore
1
2
3
2
1
2
2 1
UB6WH0H0.book Page 34 Friday, March 27, 2020 1:23 PM

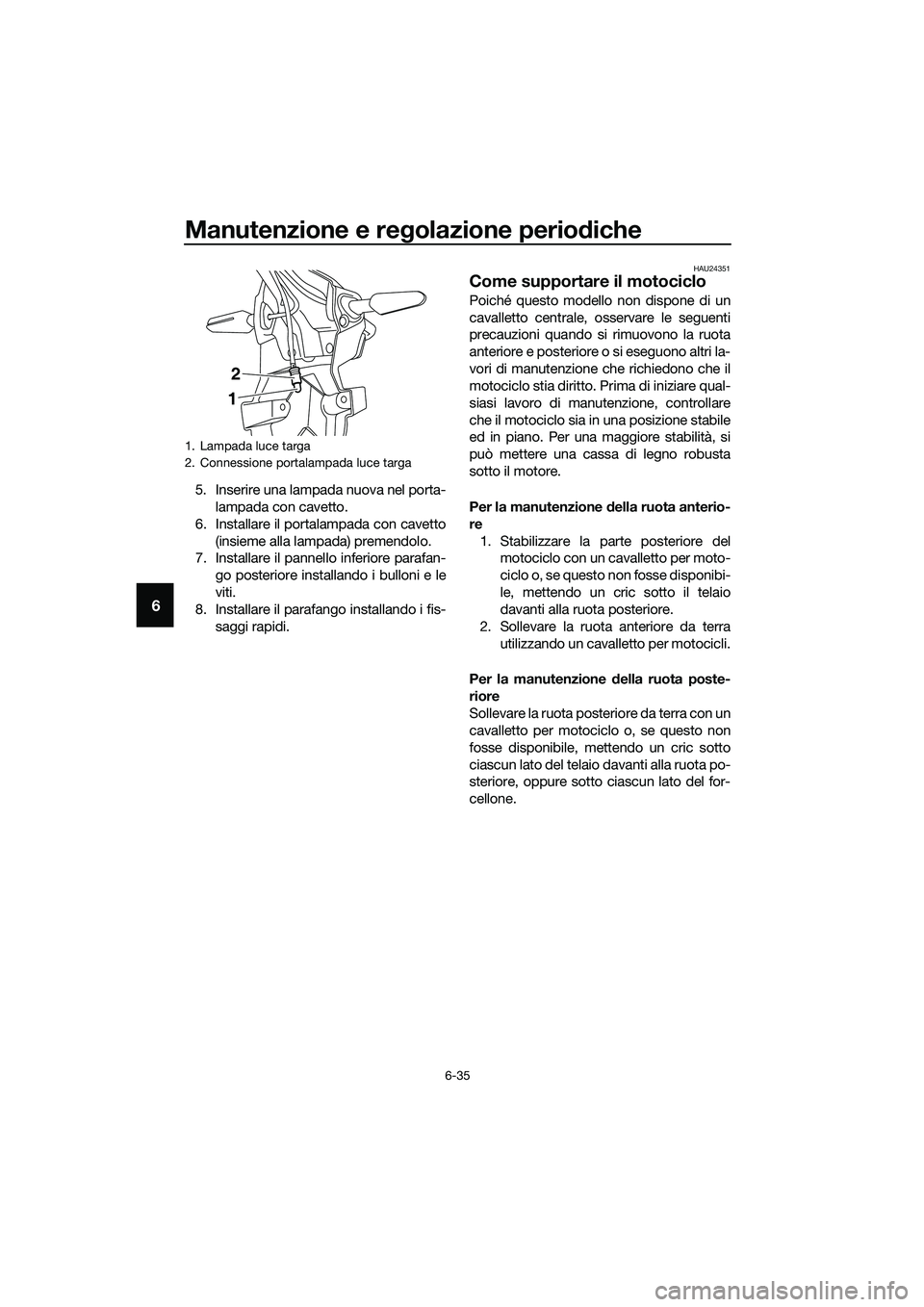

Manutenzione e regolazione periodiche
6-35
6
5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
7. Installare il pannello inferiore parafan-
go posteriore installando i bulloni e le
viti.
8. Installare il parafango installando i fis-
saggi rapidi.
HAU24351
Come supportare il motociclo
Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del
motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto
ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
1. Lampada luce targa
2. Connessione portalampada luce targa
2
1
UB6WH0H0.book Page 35 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-36
6
HAU25872

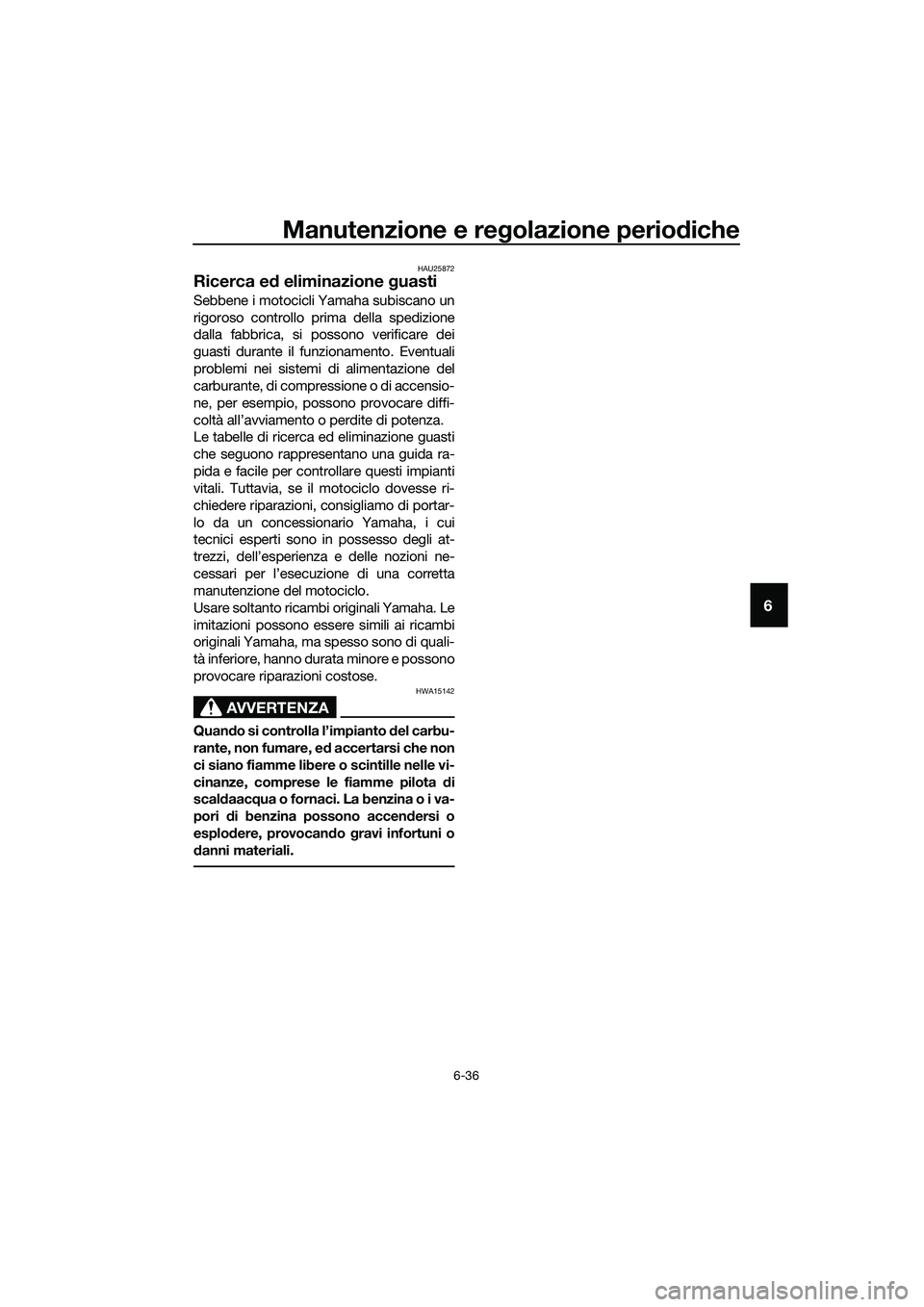

Ricerca ed eliminazione guasti
Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
UB6WH0H0.book Page 36 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-37
6
HAU86390

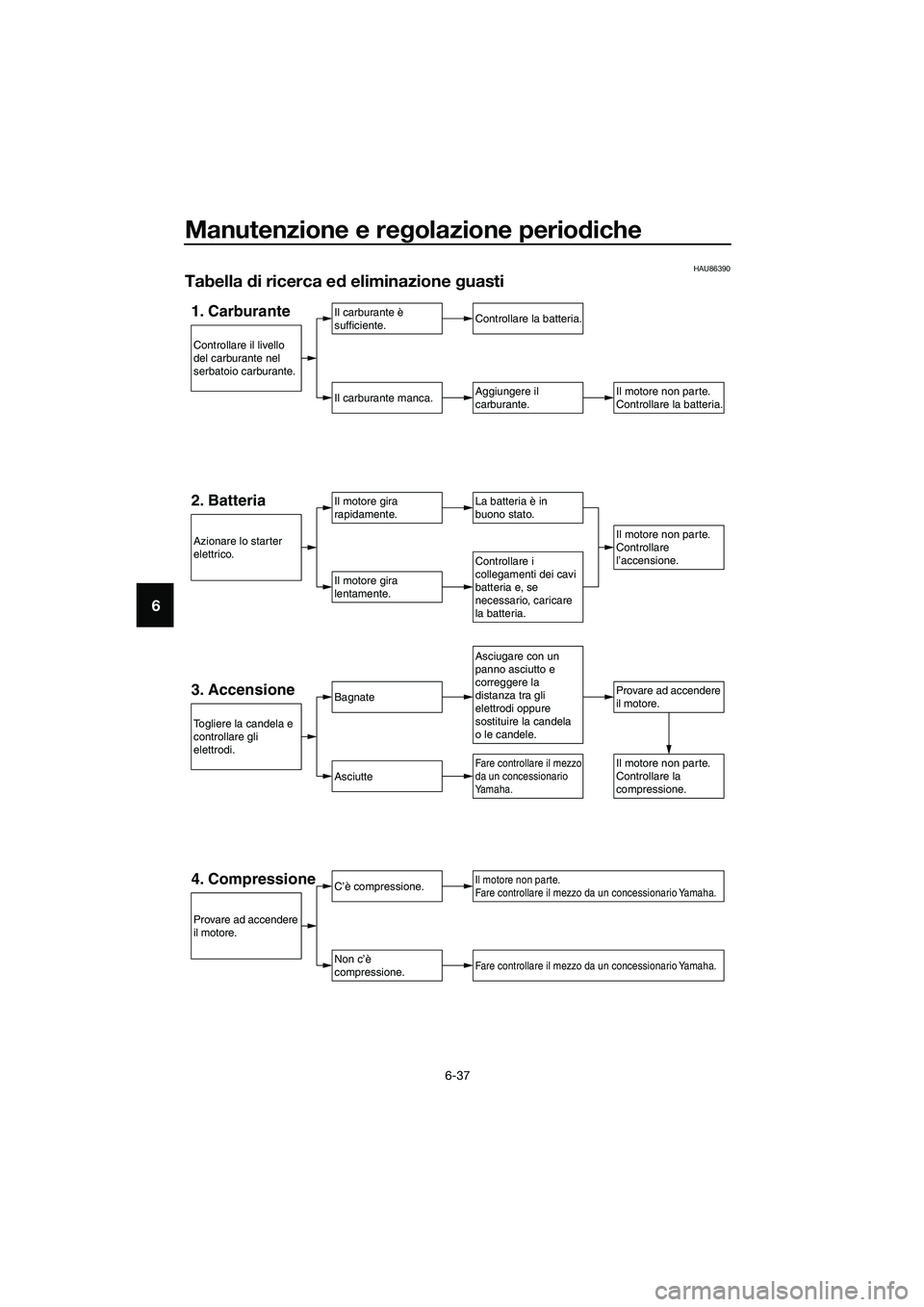

Tabella di ricerca ed eliminazione guasti
1. CarburanteIl carburante è
sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il
carburante.
Il motore gira
rapidamente.
Il motore gira
lentamente.
Provare ad accendere
il motore.
Il motore non parte.
Controllare la batteria.
2. BatteriaLa batteria è in
buono stato.
Il motore non parte.
Controllare
l’accensione.
3. AccensioneBagnate
Asciutte
C’è compressione.
Non c’è
compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la
compressione.Fare controllare il mezzo
da un concessionario
Yamaha.
Togliere la candela e
controllare gli
elettrodi.
Azionare lo starter
elettrico.
Provare ad accendere
il motore.
Controllare il livello
del carburante nel
serbatoio carburante.
4. Compressione
Controllare i
collegamenti dei cavi
batteria e, se
necessario, caricare
la batteria.
Asciugare con un
panno asciutto e
correggere la
distanza tra gli
elettrodi oppure
sostituire la candela
o le candele.
UB6WH0H0.book Page 37 Friday, March 27, 2020 1:23 PM
