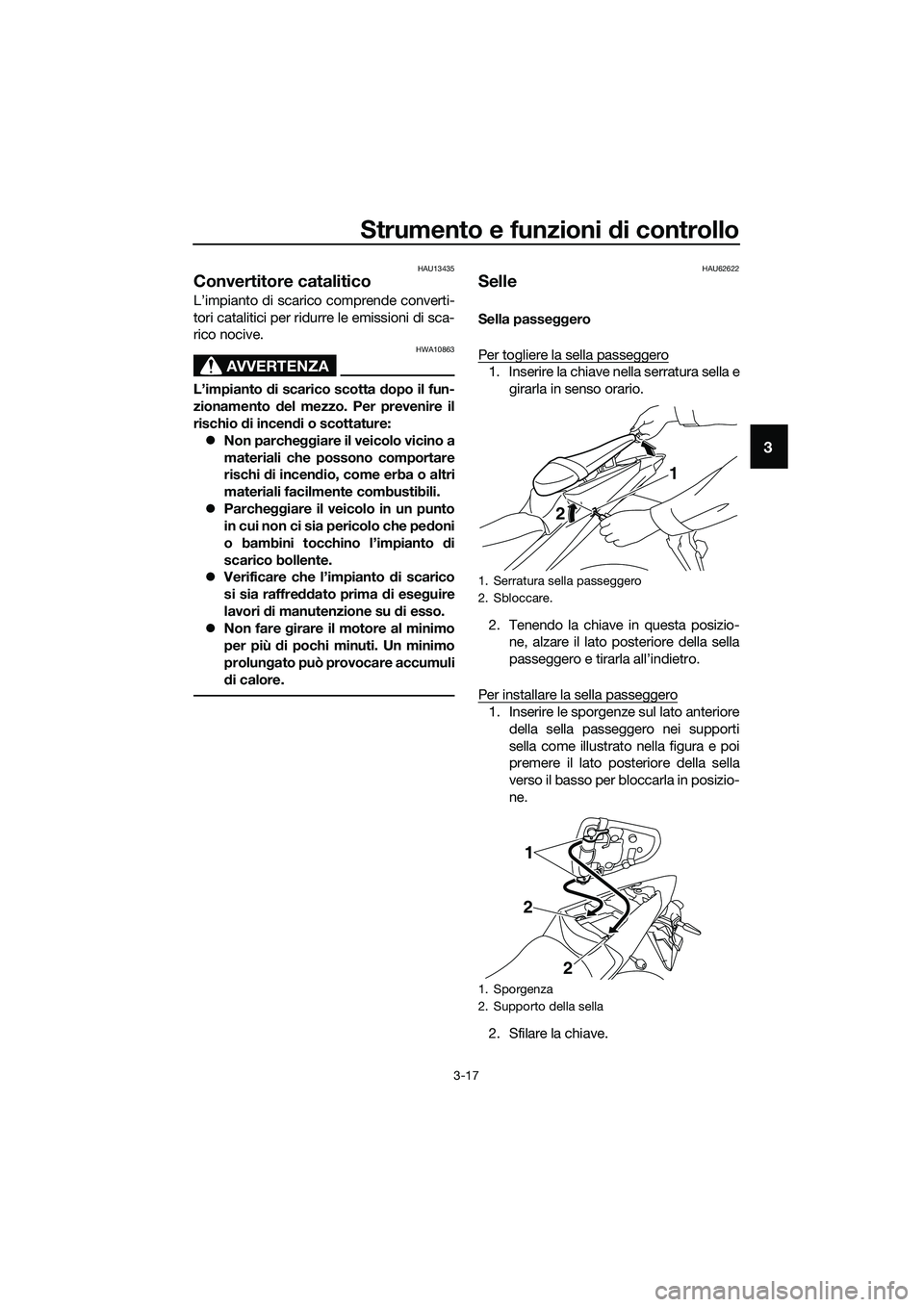

Strumento e funzioni di controllo
3-17
3
HAU13435
Convertitore catalitico
L’impianto di scarico comprende converti-
tori catalitici per ridurre le emissioni di sca-
rico nocive.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumuli
di calore.
HAU62622
Selle
Sella passeggero
Per togliere la sella passeggero
1. Inserire la chiave nella serratura sella e
girarla in senso orario.
2. Tenendo la chiave in questa posizio-
ne, alzare il lato posteriore della sella
passeggero e tirarla all’indietro.
Per installare la sella passeggero
1. Inserire le sporgenze sul lato anteriore
della sella passeggero nei supporti
sella come illustrato nella figura e poi
premere il lato posteriore della sella
verso il basso per bloccarla in posizio-
ne.
2. Sfilare la chiave.
1. Serratura sella passeggero
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
21
1
2
2
UB6WH0H0.book Page 17 Friday, March 27, 2020 1:23 PM

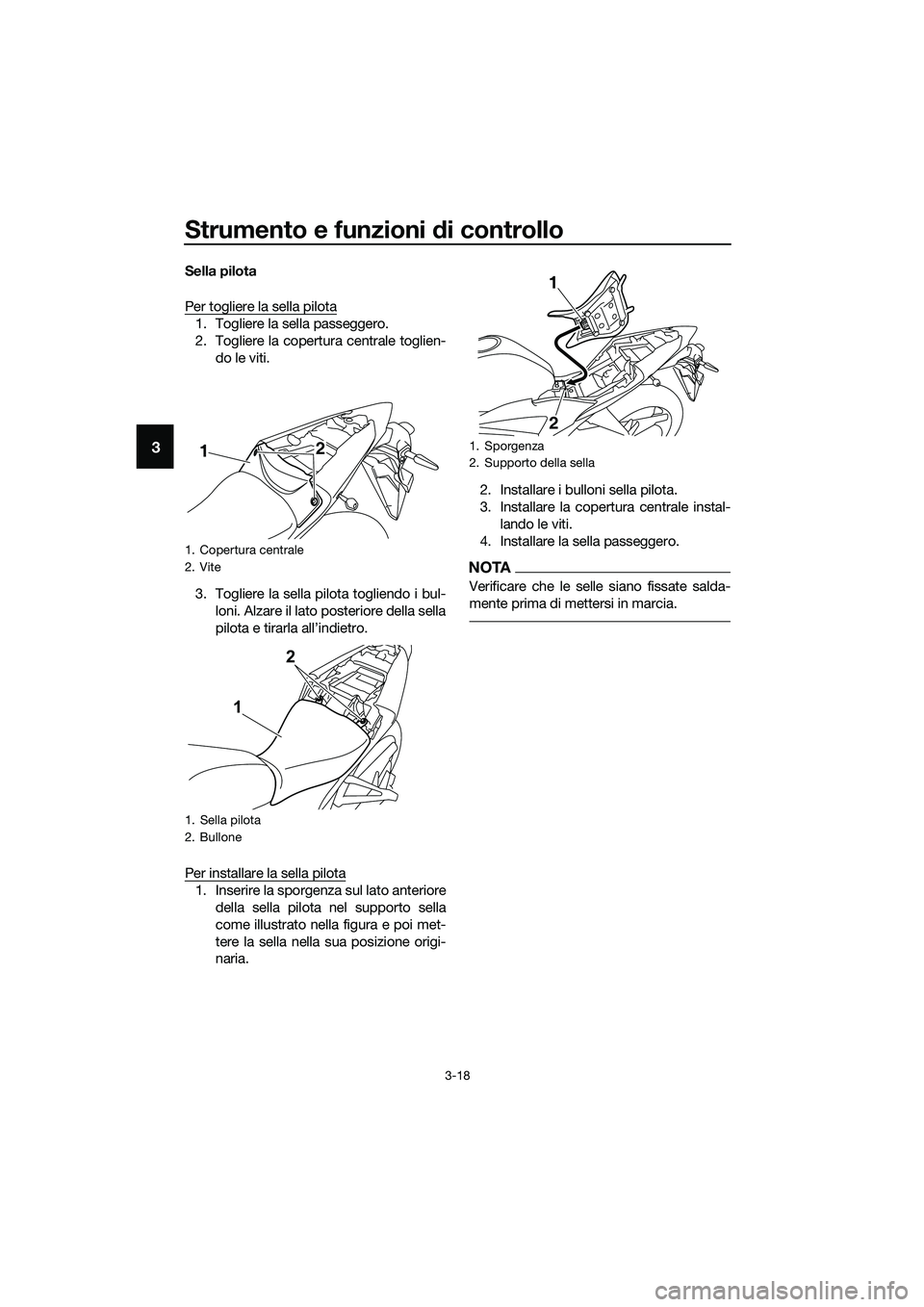

Strumento e funzioni di controllo
3-18
3
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Togliere la copertura centrale toglien-
do le viti.
3. Togliere la sella pilota togliendo i bul-
loni. Alzare il lato posteriore della sella
pilota e tirarla all’indietro.
Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella
come illustrato nella figura e poi met-
tere la sella nella sua posizione origi-
naria.2. Installare i bulloni sella pilota.
3. Installare la copertura centrale instal-
lando le viti.
4. Installare la sella passeggero.
NOTA
Verificare che le selle siano fissate salda-
mente prima di mettersi in marcia.
1. Copertura centrale
2. Vite
1. Sella pilota
2. Bullone
12
12
1. Sporgenza
2. Supporto della sella
1
2
UB6WH0H0.book Page 18 Friday, March 27, 2020 1:23 PM

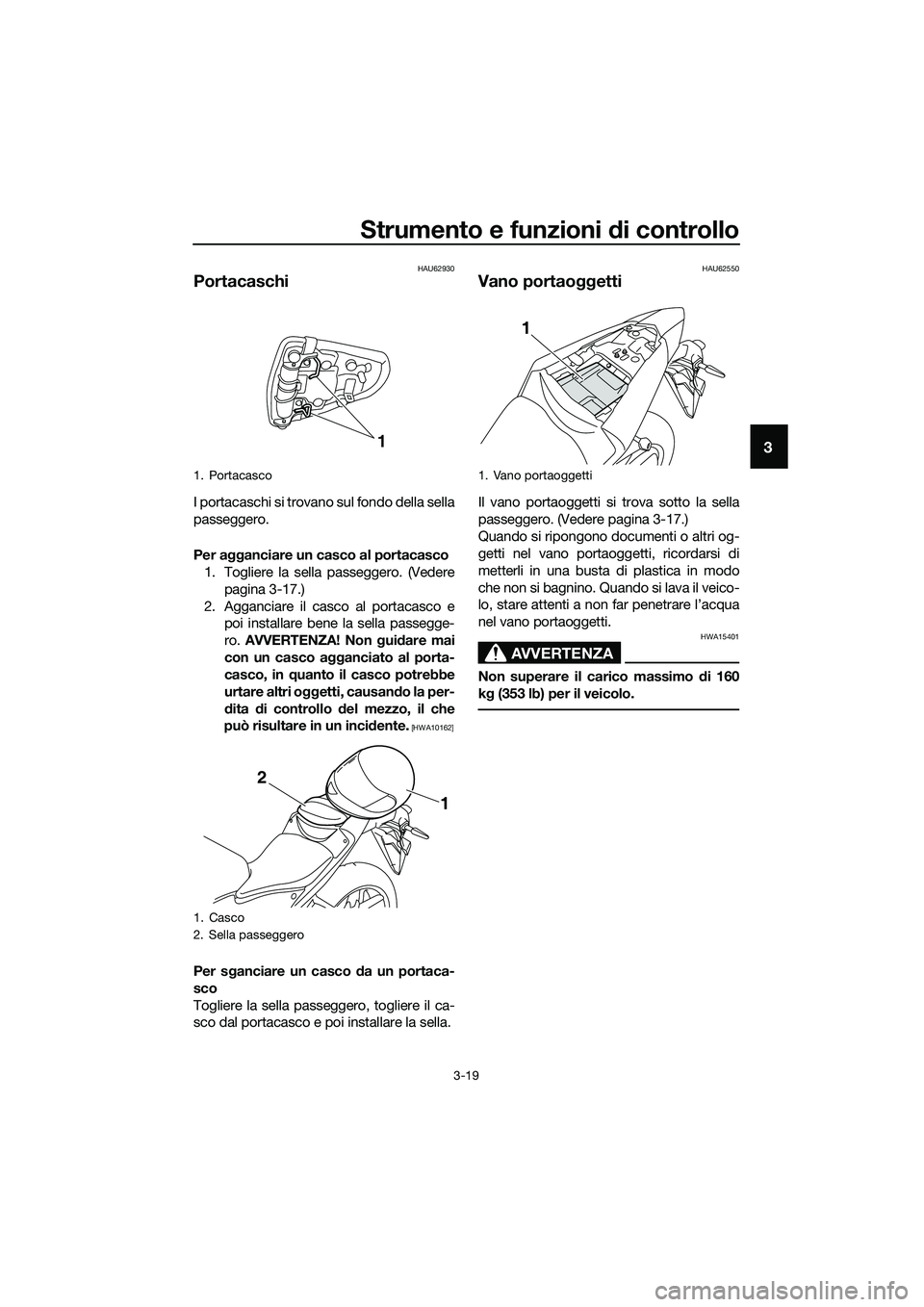

Strumento e funzioni di controllo
3-19
3
HAU62930
Portacaschi
I portacaschi si trovano sul fondo della sella
passeggero.
Per agganciare un casco al portacasco
1. Togliere la sella passeggero. (Vedere
pagina 3-17.)
2. Agganciare il casco al portacasco e
poi installare bene la sella passegge-
ro. AVVERTENZA! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10162]
Per sganciare un casco da un portaca-
sco
Togliere la sella passeggero, togliere il ca-
sco dal portacasco e poi installare la sella.
HAU62550
Vano portaoggetti
Il vano portaoggetti si trova sotto la sella
passeggero. (Vedere pagina 3-17.)
Quando si ripongono documenti o altri og-
getti nel vano portaoggetti, ricordarsi di
metterli in una busta di plastica in modo
che non si bagnino. Quando si lava il veico-
lo, stare attenti a non far penetrare l’acqua
nel vano portaoggetti.
AVVERTENZA
HWA15401
Non superare il carico massimo di 160
kg (353 lb) per il veicolo.
1. Portacasco
1. Casco
2. Sella passeggero
1
1 2
1. Vano portaoggetti
1
UB6WH0H0.book Page 19 Friday, March 27, 2020 1:23 PM

Strumento e funzioni di controllo
3-20
3

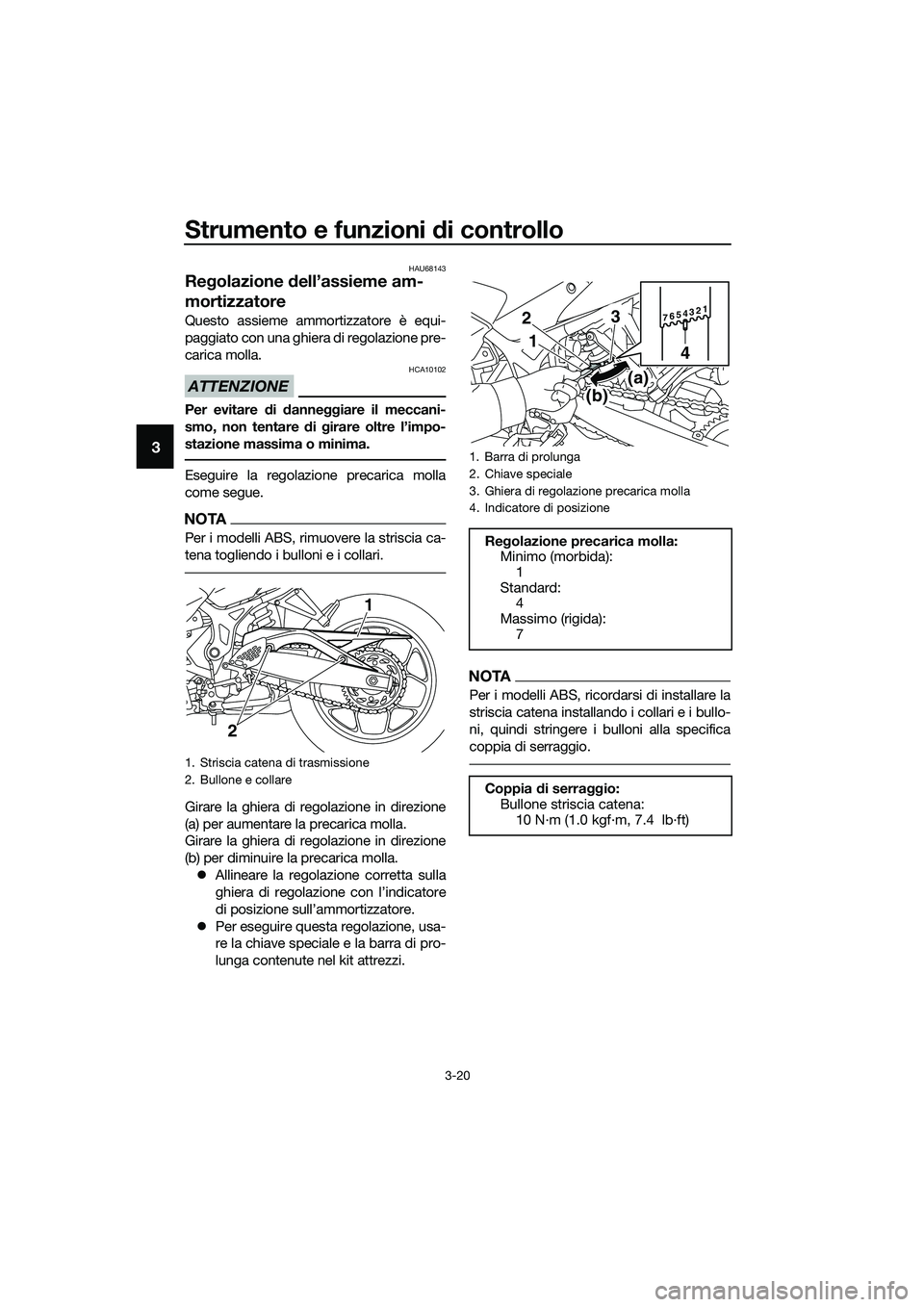

HAU68143
Regolazione dell’assieme am-
mortizzatore
Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.
ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Eseguire la regolazione precarica molla
come segue.
NOTA
Per i modelli ABS, rimuovere la striscia ca-
tena togliendo i bulloni e i collari.
Girare la ghiera di regolazione in direzione
(a) per aumentare la precarica molla.
Girare la ghiera di regolazione in direzione
(b) per diminuire la precarica molla.
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re la chiave speciale e la barra di pro-
lunga contenute nel kit attrezzi.
NOTA
Per i modelli ABS, ricordarsi di installare la
striscia catena installando i collari e i bullo-
ni, quindi stringere i bulloni alla specifica
coppia di serraggio.
1. Striscia catena di trasmissione
2. Bullone e collare
2
1
1. Barra di prolunga
2. Chiave speciale
3. Ghiera di regolazione precarica molla
4. Indicatore di posizione
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
4
Massimo (rigida):
7
Coppia di serraggio:
Bullone striscia catena:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
7654321
4
(b)
(a)
32
1
UB6WH0H0.book Page 20 Friday, March 27, 2020 1:23 PM

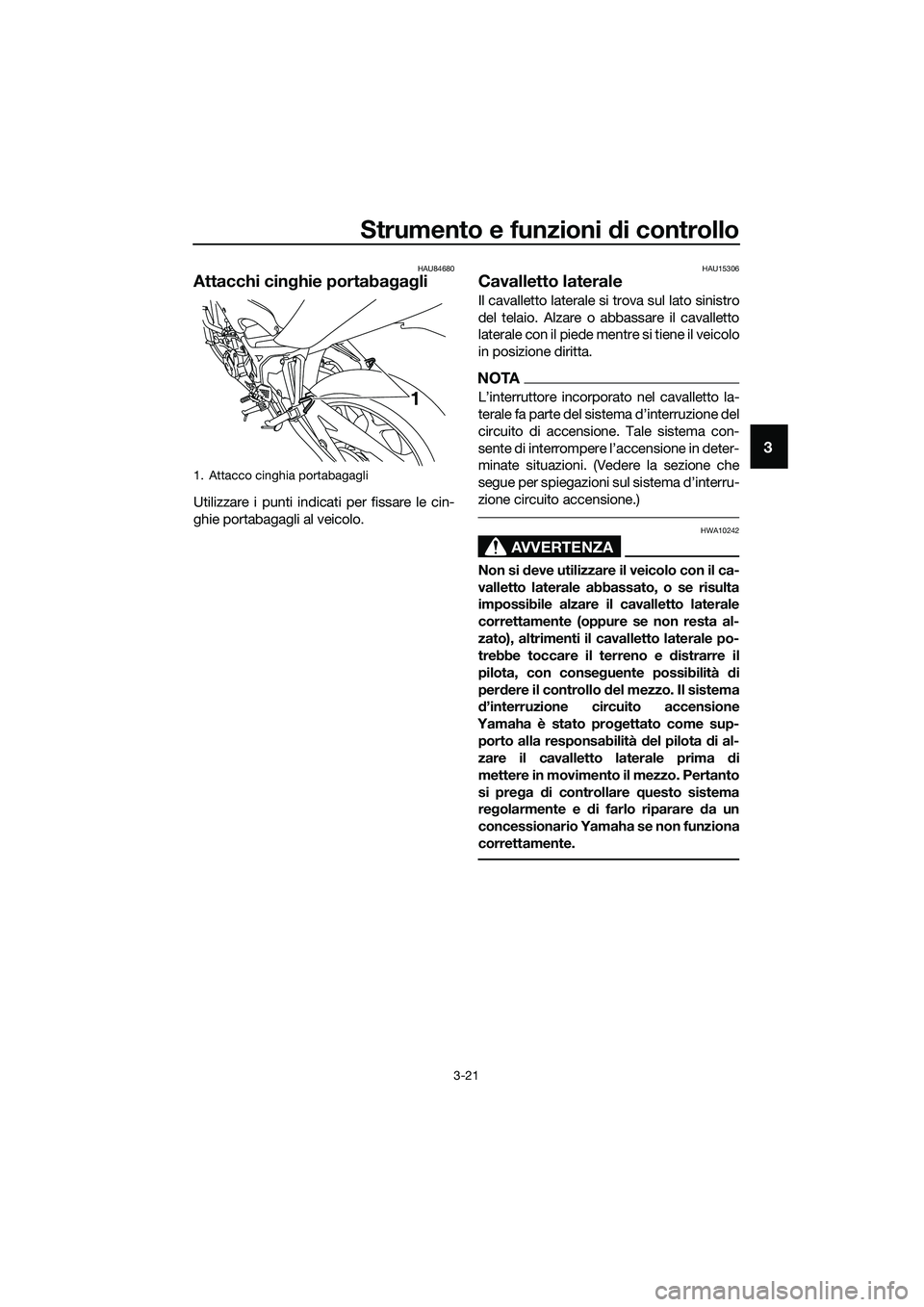

Strumento e funzioni di controllo
3-21
3
HAU84680
Attacchi cinghie portabagagli
Utilizzare i punti indicati per fissare le cin-
ghie portabagagli al veicolo.
HAU15306
Cavalletto laterale
Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.
NOTA


circuito di accensione. Tale sistema con-

minate situazioni. (Vedere la sezione che

zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta al-
zato), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
regolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
1. Attacco cinghia portabagagli
1
UB6WH0H0.book Page 21 Friday, March 27, 2020 1:23 PM

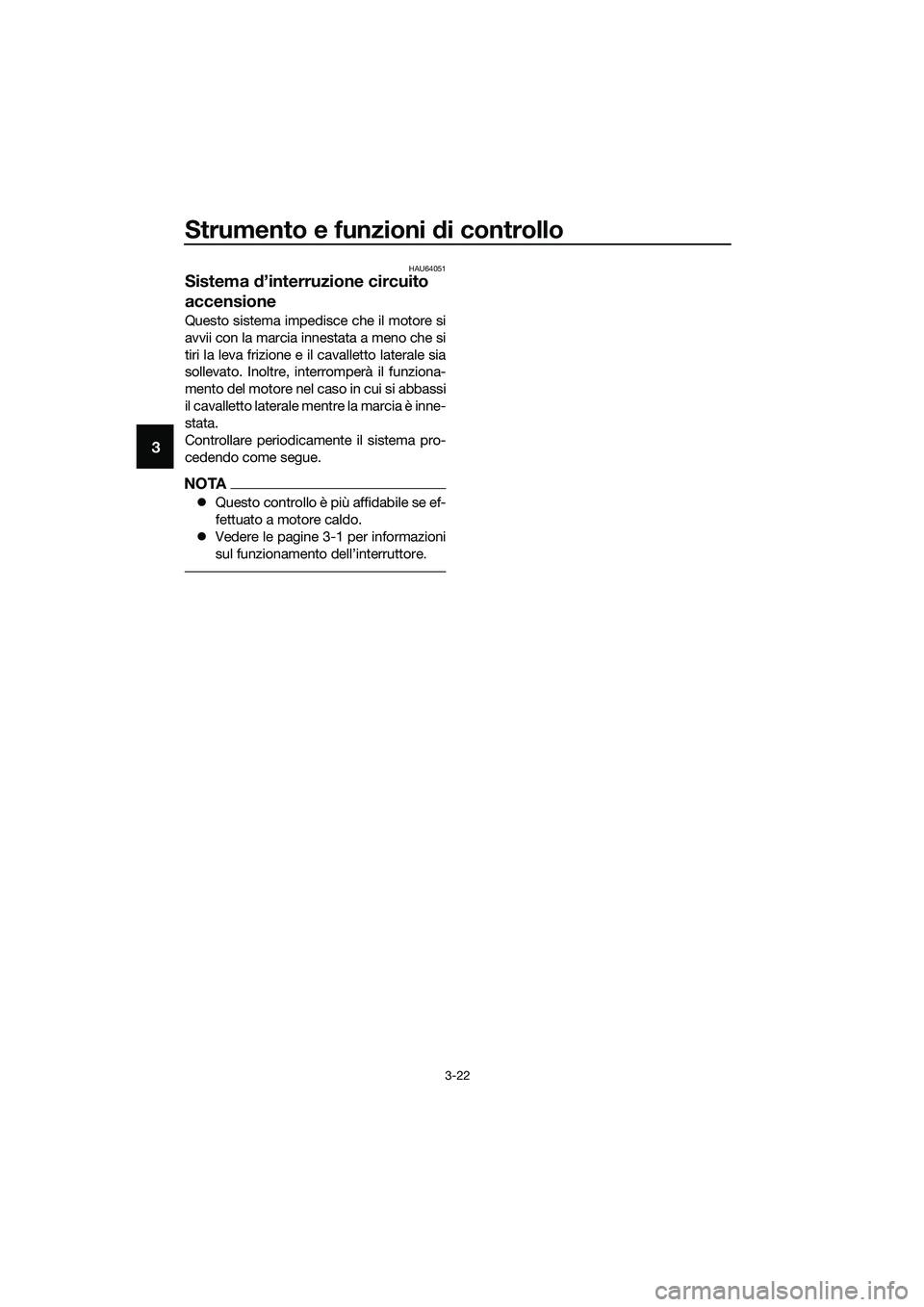

Strumento e funzioni di controllo
3-22
3
HAU64051
Sistema d’interruzione circuito
accensione
Questo sistema impedisce che il motore si
avvii con la marcia innestata a meno che si
tiri la leva frizione e il cavalletto laterale sia
sollevato. Inoltre, interromperà il funziona-
mento del motore nel caso in cui si abbassi
il cavalletto laterale mentre la marcia è inne-
stata.
Controllare periodicamente il sistema pro-
cedendo come segue.
NOTA
Questo controllo è più affidabile se ef-
fettuato a motore caldo.
Vedere le pagine 3-1 per informazioni
sul funzionamento dell’interruttore.
UB6WH0H0.book Page 22 Friday, March 27, 2020 1:23 PM

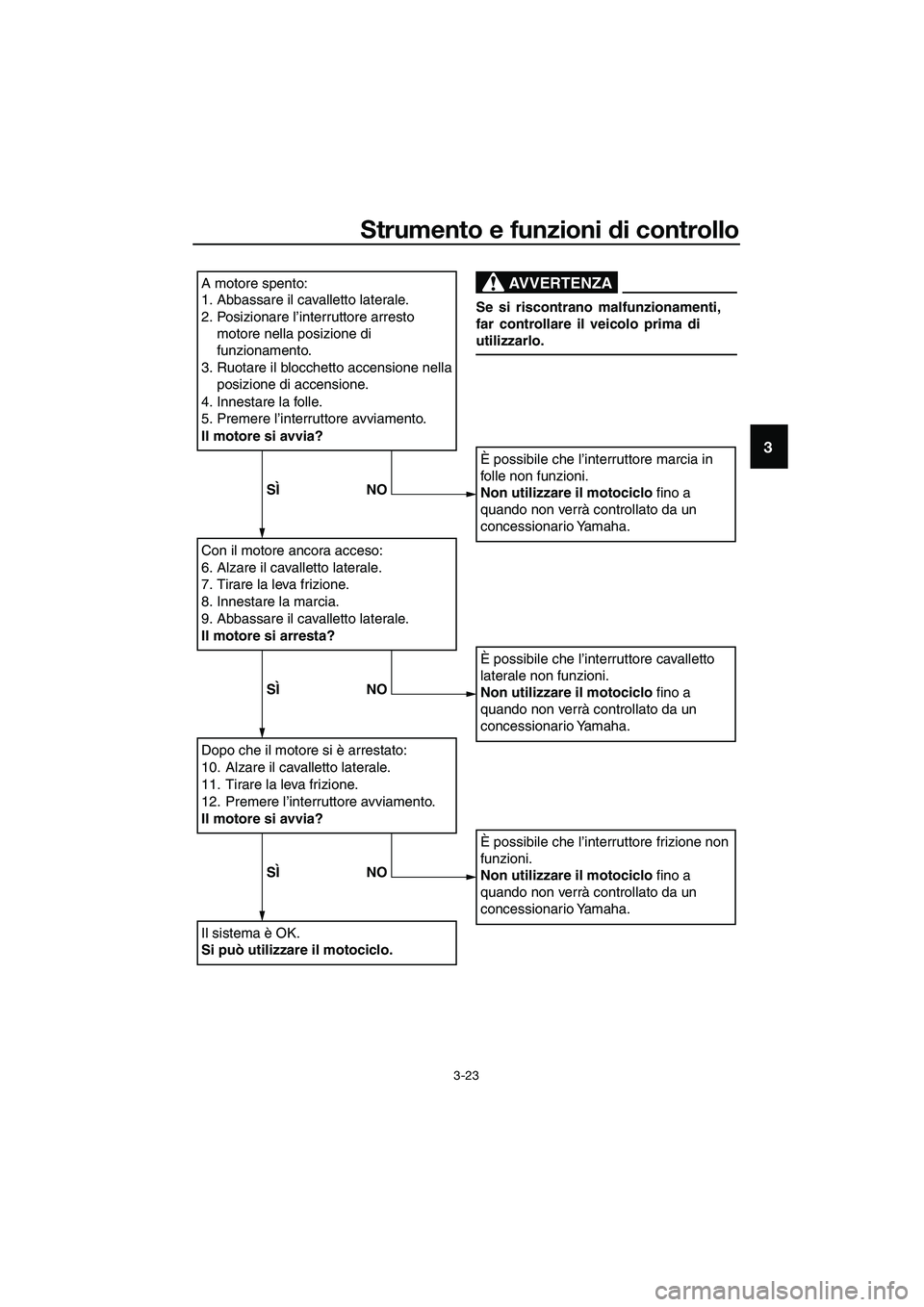

Strumento e funzioni di controllo
3-23
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Posizionare l’interruttore arresto
motore nella posizione di
funzionamento.
3. Ruotare il blocchetto accensione nella
posizione di accensione.
4. Innestare la folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tirare la leva frizione.
8. Innestare la marcia.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tirare la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK.
Si può utilizzare il motociclo.
È possibile che l’interruttore marcia in
folle non funzioni.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore cavalletto
laterale non funzioni.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
È possibile che l’interruttore frizione non
funzioni.
Non utilizzare il motociclo fino a
quando non verrà controllato da un
concessionario Yamaha.
AVVERTENZA
Se si riscontrano malfunzionamenti,
far controllare il veicolo prima di
utilizzarlo.
SÌ NO
SÌ NO
SÌ NO
UB6WH0H0.book Page 23 Friday, March 27, 2020 1:23 PM

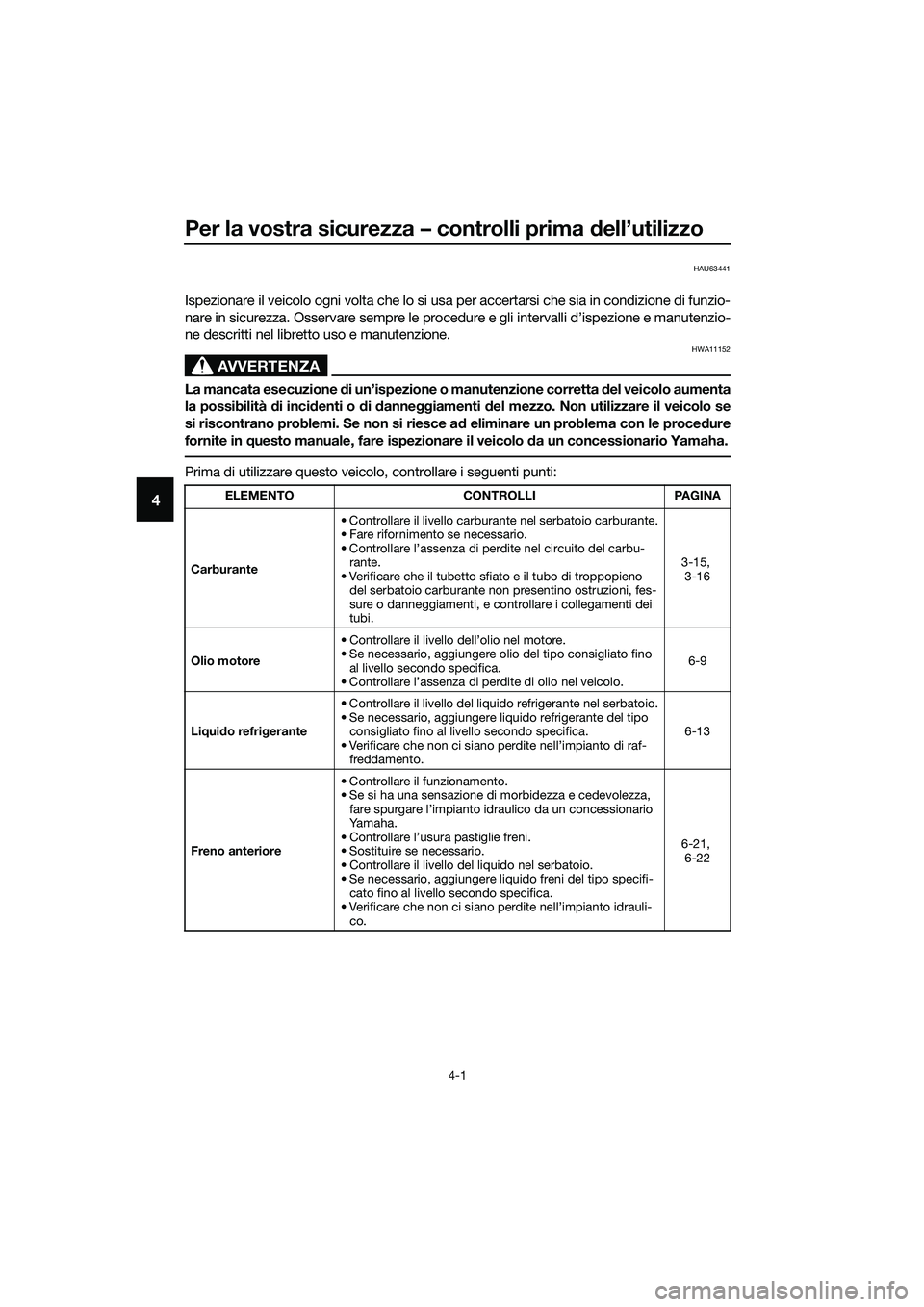

Per la vostra sicurezza – controlli prima dell’utilizzo
4-1
4
HAU63441
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzio-
nare in sicurezza. Osservare sempre le procedure e gli intervalli d’ispezione e manutenzio-
ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggiamenti del mezzo. Non utilizzare il veicolo se
si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
ELEMENTO CONTROLLI PAGINA
Carburante• Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carbu-
rante.
• Verificare che il tubetto sfiato e il tubo di troppopieno
del serbatoio carburante non presentino ostruzioni, fes-
sure o danneggiamenti, e controllare i collegamenti dei
tubi.3-15,
3-16
Olio motore• Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino
al livello secondo specifica.
• Controllare l’assenza di perdite di olio nel veicolo.6-9
Liquido refrigerante• Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, aggiungere liquido refrigerante del tipo
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raf-
freddamento.6-13
Freno anteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi-
cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli-
co.6-21,
6-22
UB6WH0H0.book Page 1 Friday, March 27, 2020 1:23 PM

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
4
Freno posteriore• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario
Ya m a h a .
• Controllare l’usura pastiglie freni.
• Sostituire se necessario.
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo specifi-
cato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idrauli-
co.6-21,
6-22

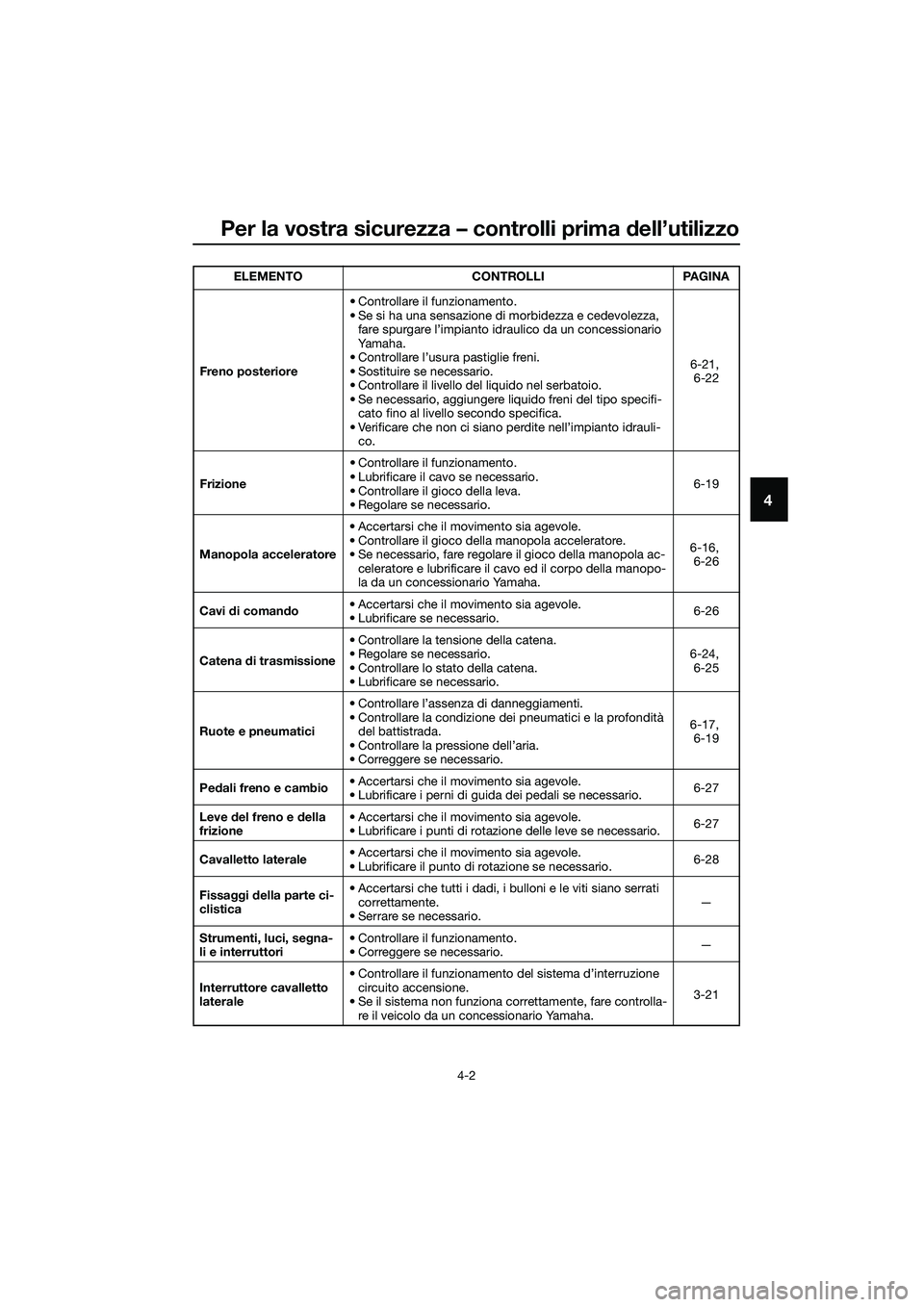

Frizione• Controllare il funzionamento.
• Lubrificare il cavo se necessario.
• Controllare il gioco della leva.
• Regolare se necessario.6-19
Manopola acceleratore• Accertarsi che il movimento sia agevole.
• Controllare il gioco della manopola acceleratore.
• Se necessario, fare regolare il gioco della manopola ac-
celeratore e lubrificare il cavo ed il corpo della manopo-
la da un concessionario Yamaha.6-16,
6-26
Cavi di comando• Accertarsi che il movimento sia agevole.
• Lubrificare se necessario.6-26
Catena di trasmissione• Controllare la tensione della catena.
• Regolare se necessario.
• Controllare lo stato della catena.
• Lubrificare se necessario.6-24,
6-25
Ruote e pneumatici• Controllare l’assenza di danneggiamenti.
• Controllare la condizione dei pneumatici e la profondità
del battistrada.
• Controllare la pressione dell’aria.
• Correggere se necessario.6-17,
6-19
Pedali freno e cambio• Accertarsi che il movimento sia agevole.
• Lubrificare i perni di guida dei pedali se necessario.6-27
Leve del freno e della
frizione• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.6-27
Cavalletto laterale• Accertarsi che il movimento sia agevole.
• Lubrificare il punto di rotazione se necessario.6-28
Fissaggi della parte ci-
clistica• Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
• Serrare se necessario.—
Strumenti, luci, segna-
li e interruttori• Controllare il funzionamento.
• Correggere se necessario.—
Interruttore cavalletto
laterale • Controllare il funzionamento del sistema d’interruzione
circuito accensione.
• Se il sistema non funziona correttamente, fare controlla-
re il veicolo da un concessionario Yamaha.3-21 ELEMENTO CONTROLLI PAGINA
UB6WH0H0.book Page 2 Friday, March 27, 2020 1:23 PM

Funzionamento e valutazioni importanti per la guida
5-1
5

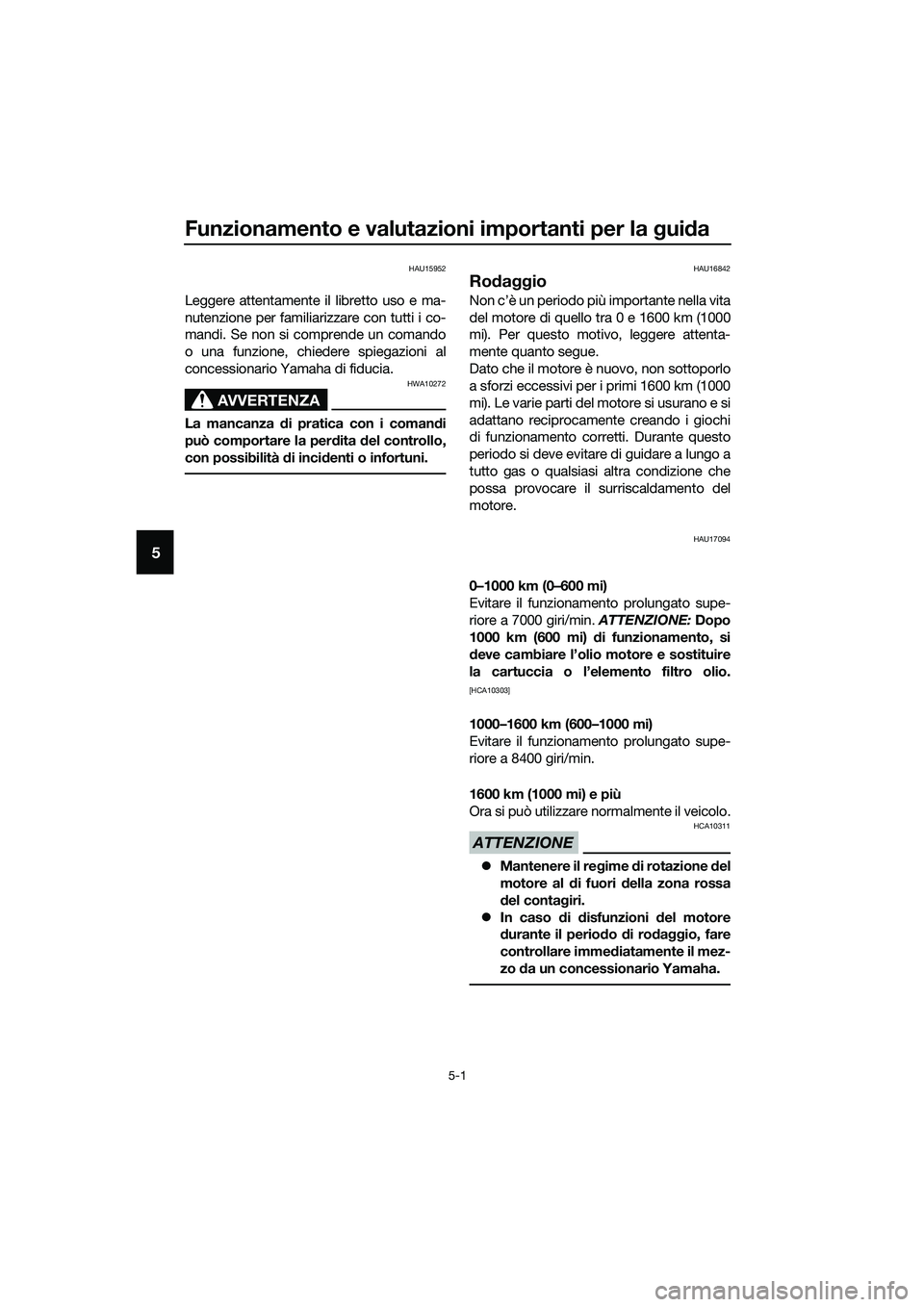

HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU16842
Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17094
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 7000 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.
[HCA10303]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 8400 giri/min.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
UB6WH0H0.book Page 1 Friday, March 27, 2020 1:23 PM
