Manutenzione e regolazione periodiche

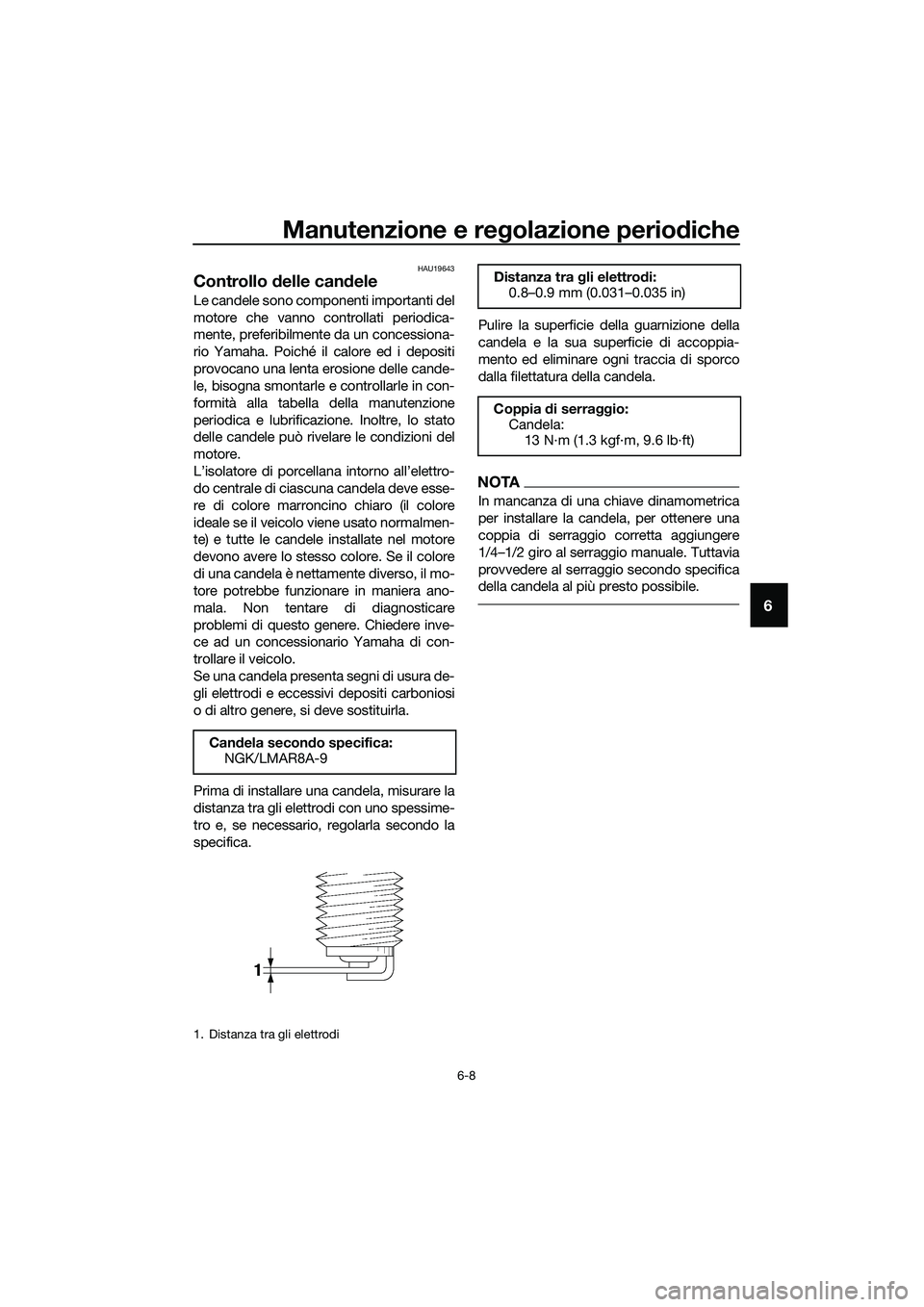

6-8
6
HAU19643
Controllo delle candele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
Candela secondo specifica:
NGK/LMAR8A-9
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB6WH0H0.book Page 8 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche

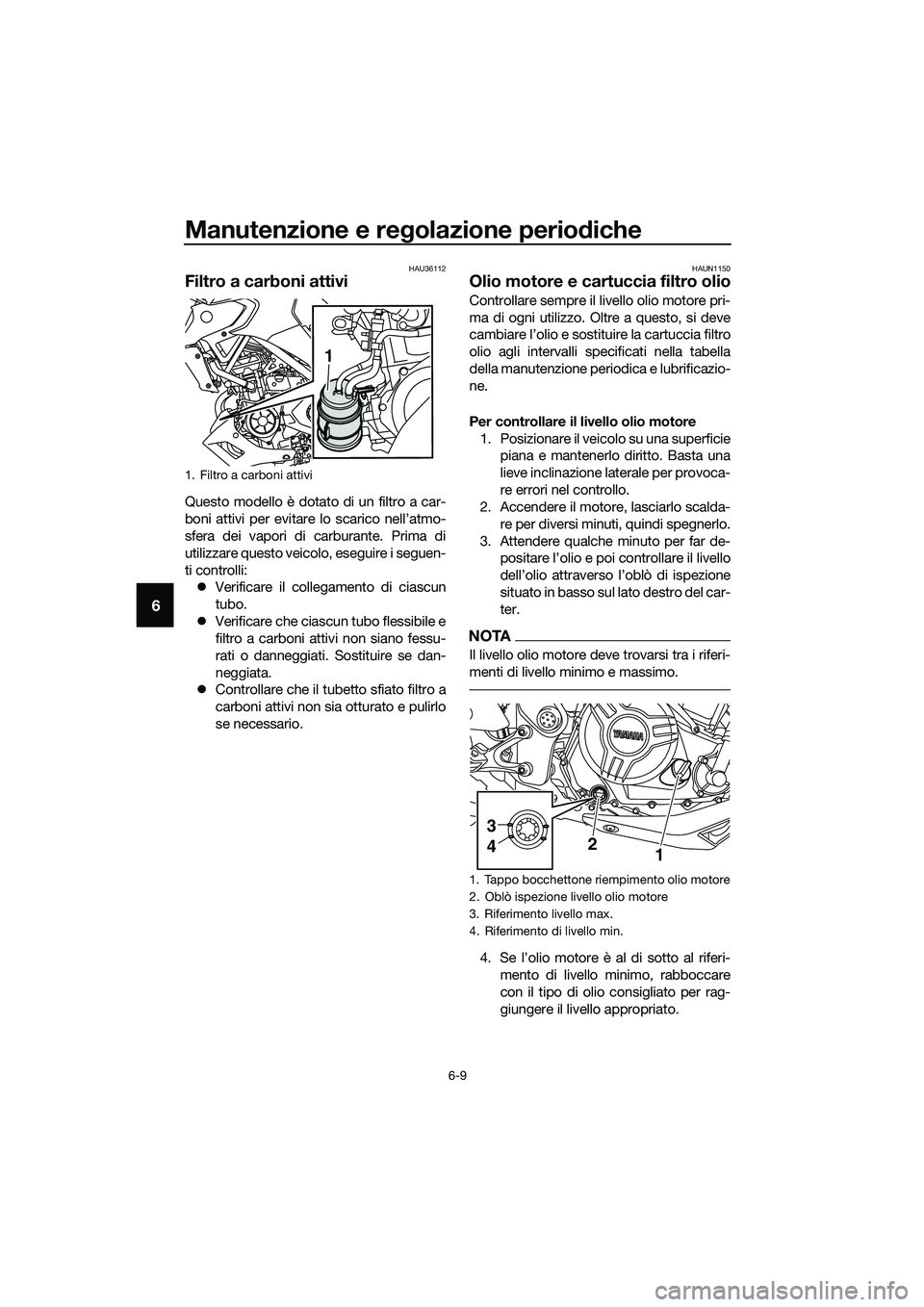

6-9
6
HAU36112
Filtro a carboni attivi
Questo modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
Verificare il collegamento di ciascun
tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAUN1150
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato destro del car-
ter.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
4.
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Filtro a carboni attivi
1
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
3
4
1 2
UB6WH0H0.book Page 9 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche

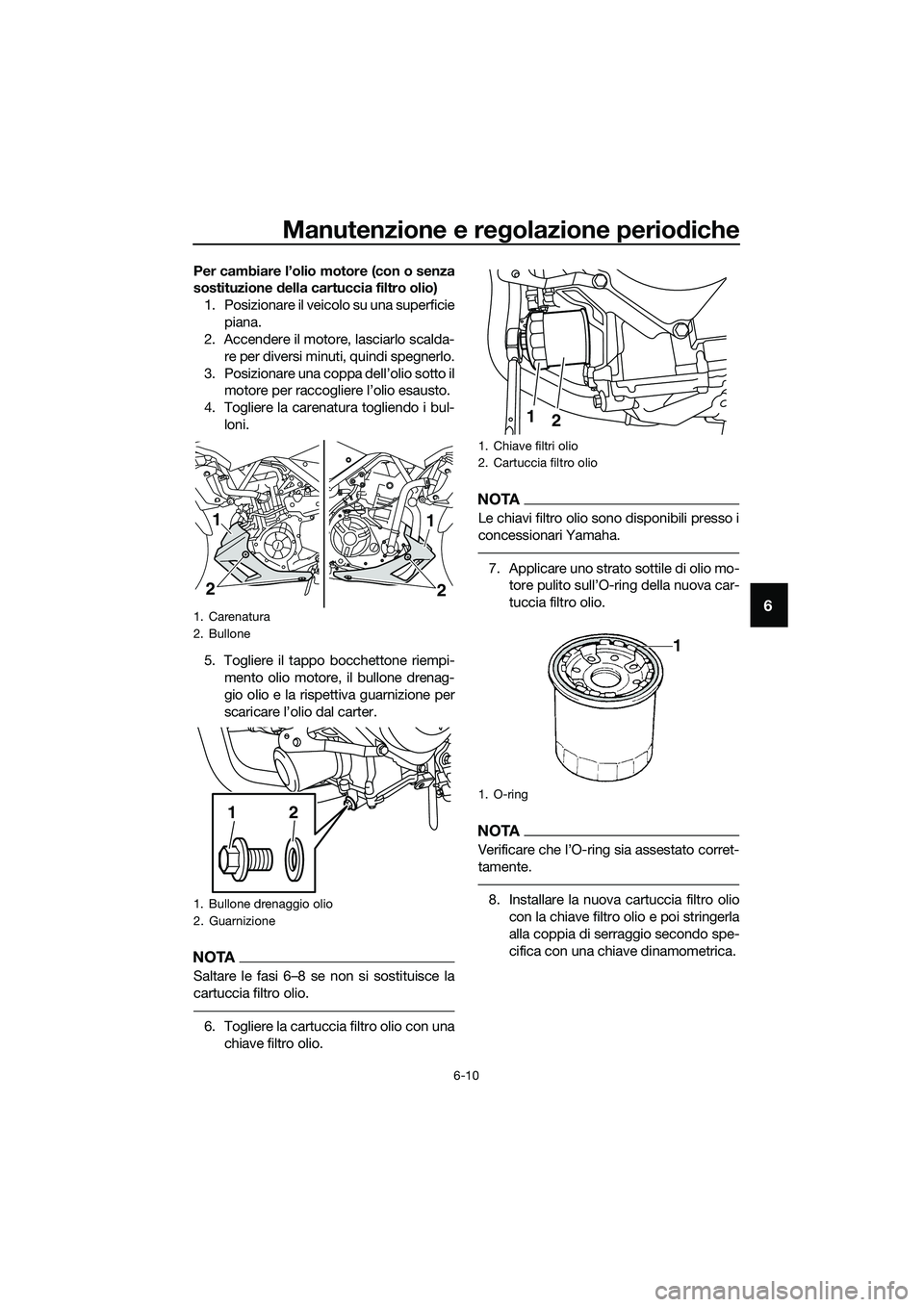

6-10
6
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere la carenatura togliendo i bul-
loni.
5. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare le fasi 6…8 se non si sostituisce la
cartuccia filtro olio.
6. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
7. Applicare uno strato sottile di olio mo-

tuccia filtro olio.
NOTA

tamente.
8. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Carenatura
2. Bullone
1. Bullone drenaggio olio
2. Guarnizione
22
11
12
1. Chiave filtri olio
2. Cartuccia filtro olio
1. O-ring
1
2
UB6WH0H0.book Page 10 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche

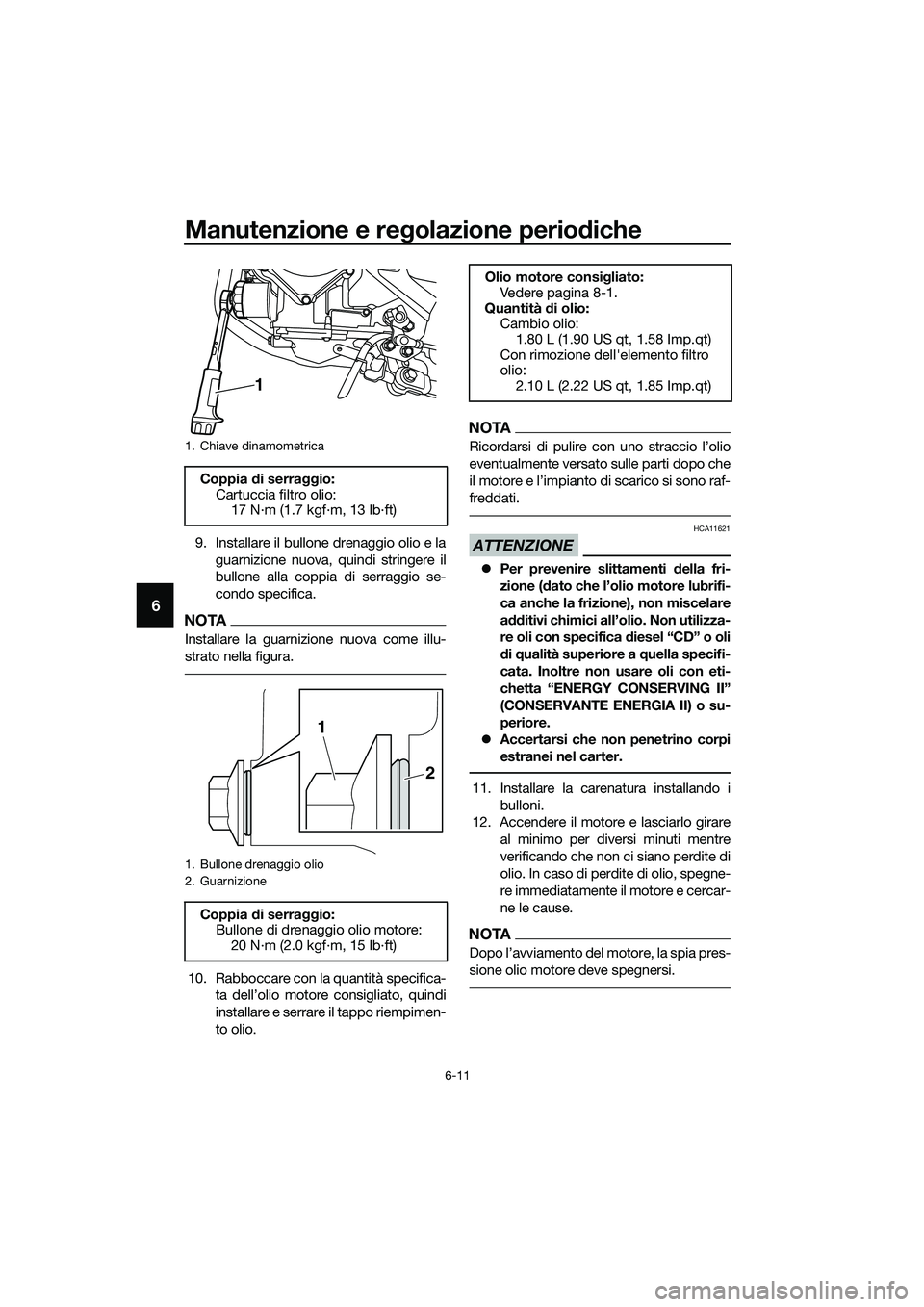

6-11
6
9. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
NOTA
Installare la guarnizione nuova come illu-
strato nella figura.
10. Rabboccare con la quantità specifica-

installare e serrare il tappo riempimen-
to olio.
NOTA

eventualmente versato sulle parti dopo che

freddati.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.
11. Installare la carenatura installando i
bulloni.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
NOTA

sione olio motore deve spegnersi.
1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 13 lb·ft)
1. Bullone drenaggio olio
2. Guarnizione
Coppia di serraggio:
Bullone di drenaggio olio motore:
20 N·m (2.0 kgf·m, 15 lb·ft)
1
2
1
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Con rimozione dell'elemento filtro
olio:
2.10 L (2.22 US qt, 1.85 Imp.qt)
UB6WH0H0.book Page 11 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche

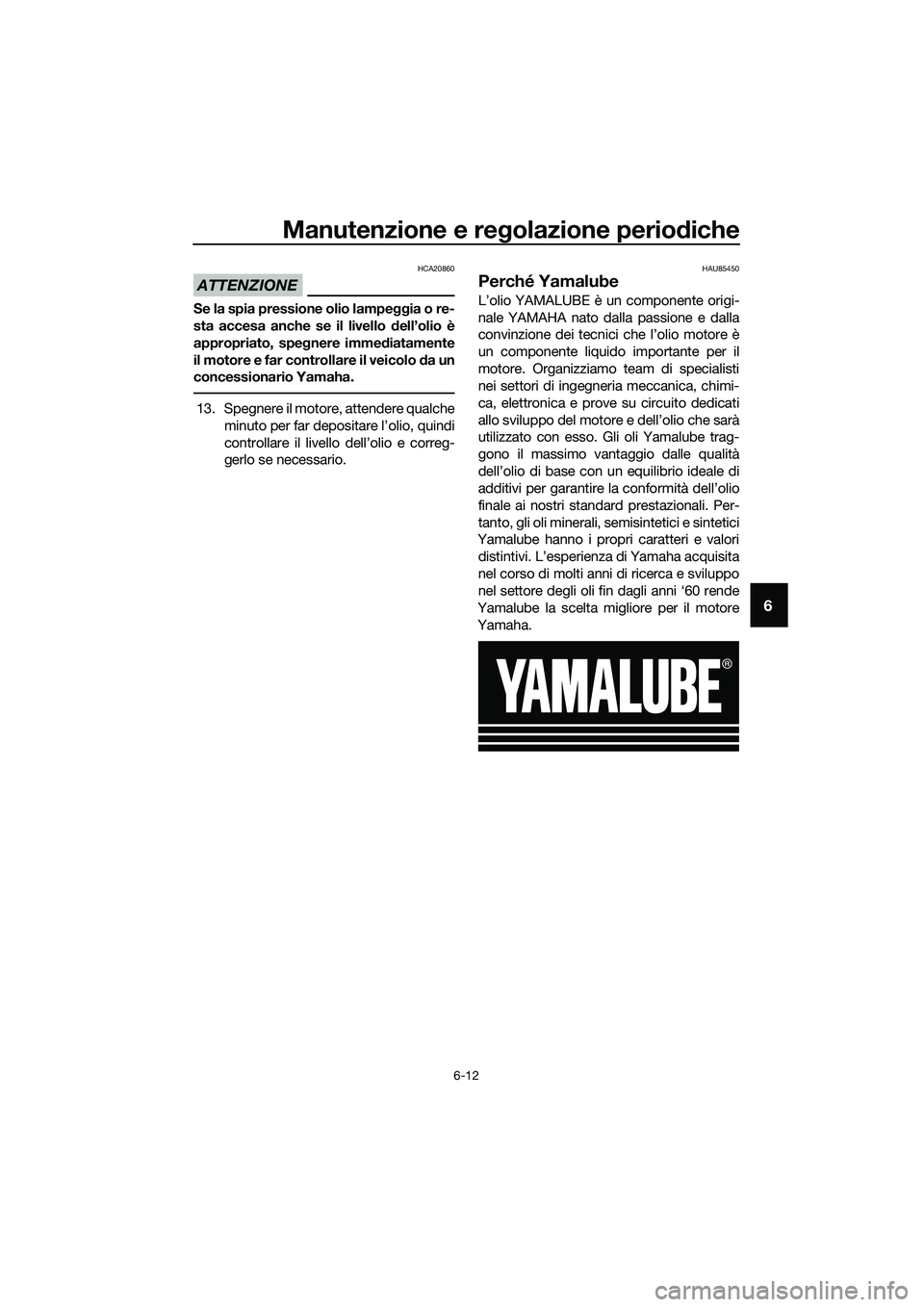

6-12
6
ATTENZIONE
HCA20860
Se la spia pressione olio lampeggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spegnere immediatamente
il motore e far controllare il veicolo da un
concessionario Yamaha.
13. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU85450
Perché Yamalube
L’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
UB6WH0H0.book Page 12 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-13
6
HAU20071
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU38176Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è

livello min., togliere il coperchio del
serbatoio liquido refrigerante rimuo-
vendo i bulloni, aprire il tappo serbato-
io liquido refrigerante, quindi
aggiungere liquido refrigerante fino al
riferimento livello max.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15162] ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10473]
1. Riferimento livello max.
2. Riferimento di livello min.
3. Serbatoio liquido refrigerante
1
2
3
1. Bullone
2. Copertura del serbatoio del liquido refrige-
rante
2
1
UB6WH0H0.book Page 13 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche

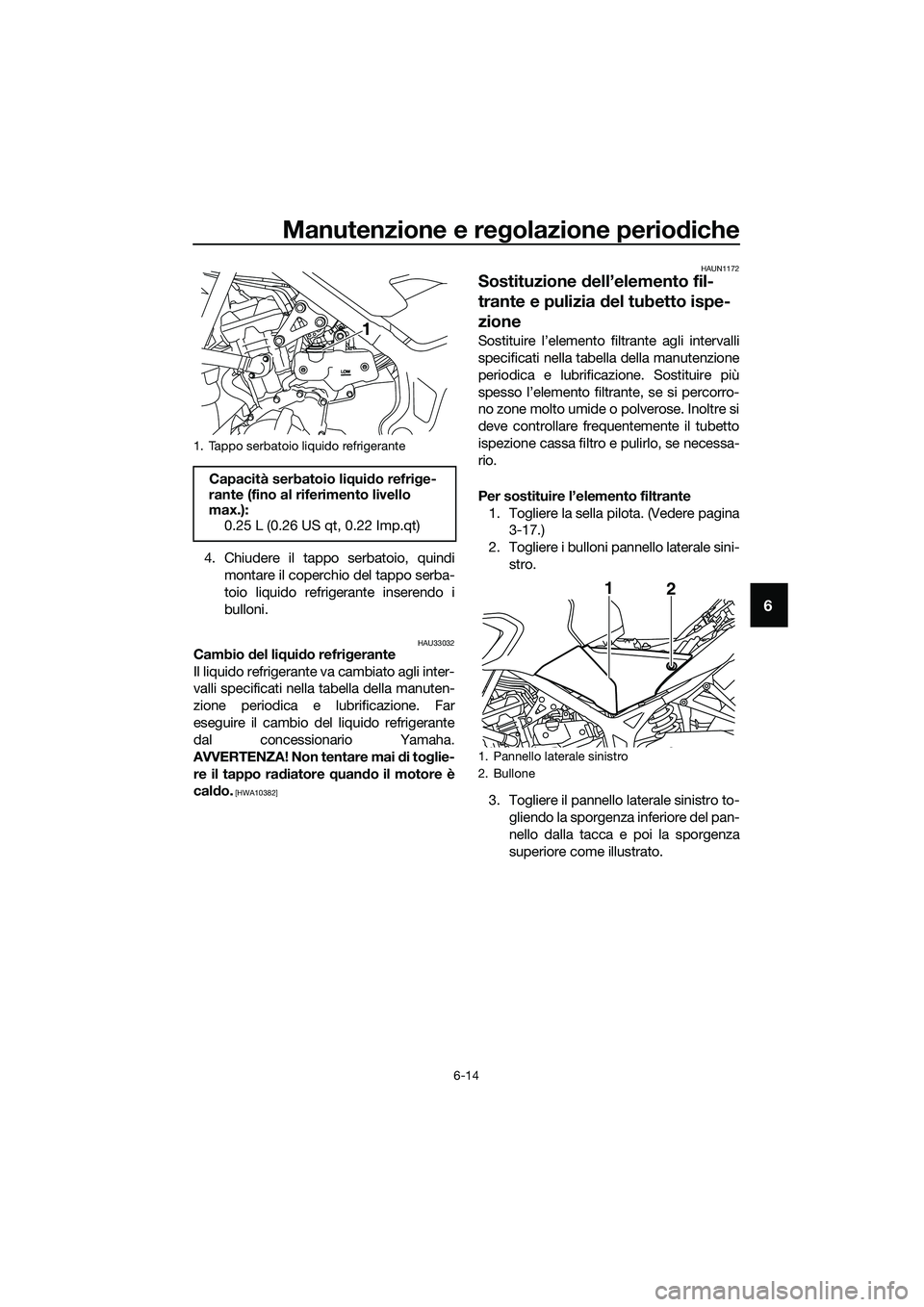

6-14
6
4. Chiudere il tappo serbatoio, quindi
montare il coperchio del tappo serba-
toio liquido refrigerante inserendo i
bulloni.
HAU33032Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10382]HAUN1172
Sostituzione dell’elemento fil-
trante e pulizia del tubetto ispe-
zione
Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere la sella pilota. (Vedere pagina
3-17.)
2. Togliere i bulloni pannello laterale sini-
stro.
3. Togliere il pannello laterale sinistro to-
gliendo la sporgenza inferiore del pan-
nello dalla tacca e poi la sporgenza
superiore come illustrato.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Pannello laterale sinistro
2. Bullone
2 1
UB6WH0H0.book Page 14 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-15
6

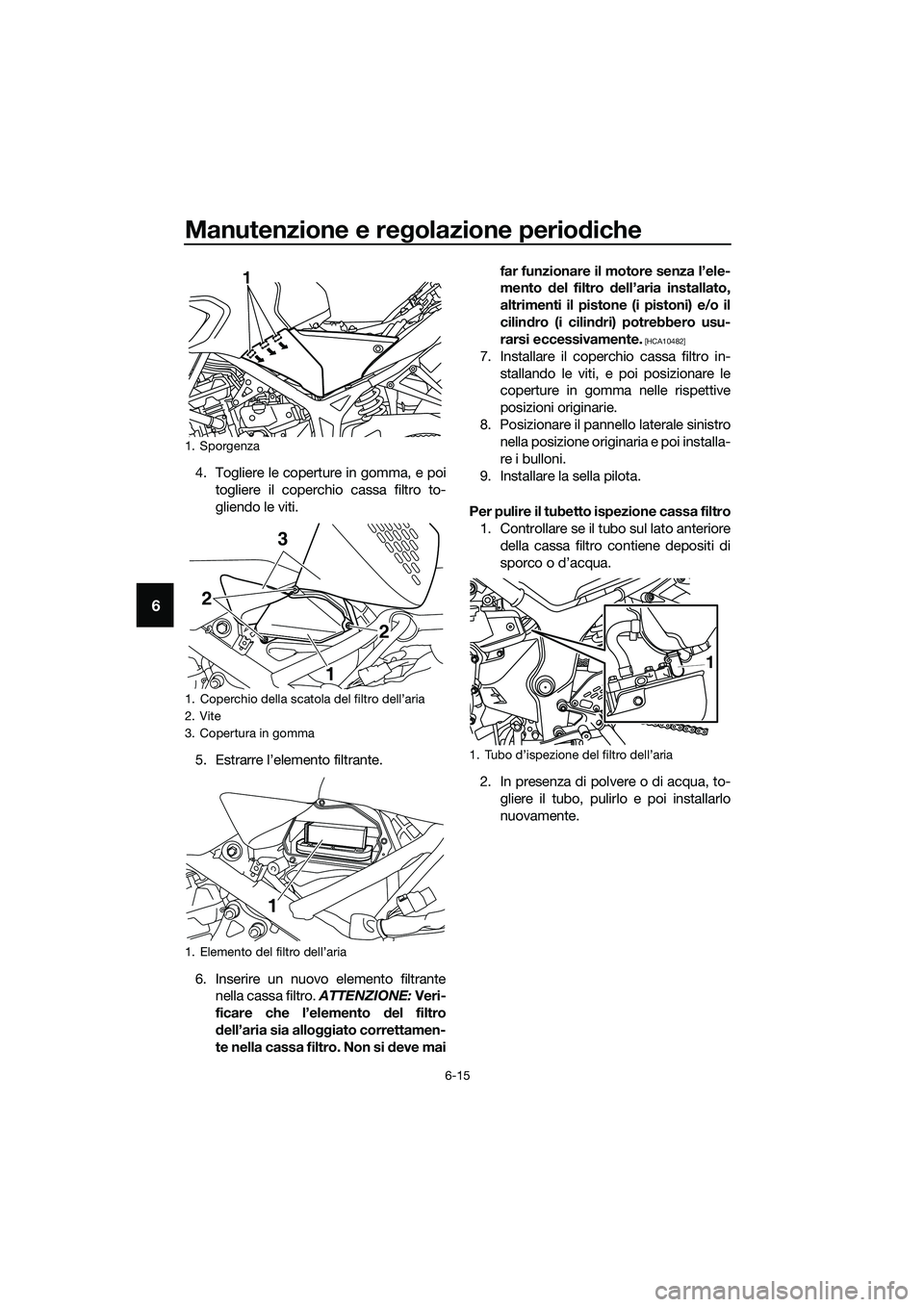

4. Togliere le coperture in gomma, e poi
togliere il coperchio cassa filtro to-
gliendo le viti.
5. Estrarre l’elemento filtrante.
6. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve maifar funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
7. Installare il coperchio cassa filtro in-
stallando le viti, e poi posizionare le
coperture in gomma nelle rispettive
posizioni originarie.
8. Posizionare il pannello laterale sinistro
nella posizione originaria e poi installa-
re i bulloni.
9. Installare la sella pilota.
Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato anteriore
della cassa filtro contiene depositi di
sporco o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
1. Sporgenza
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Copertura in gomma
1. Elemento del filtro dell’aria
1
12
23
1
1.
1
UB6WH0H0.book Page 15 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-16
6
HAU21386
Controllo del gioco della mano-
pola acceleratore
Misurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21403
Gioco valvole
Le valvole sono un componente importante
del motore e, poiché il gioco delle valvole
cambia con l’uso, devono essere controlla-
te e regolate agli intervalli specificati nella
tabella di manutenzione periodica. Le val-
vole non regolate possono generare una
miscela aria-carburante errata, rumore del
motore e, a lungo andare, anche danni al
motore. Per evitarlo, chiedere a un rivendi-
tore Yamaha di controllare e regolare il gio-
co delle valvole a intervalli regolari.
NOTA
Questa operazione deve essere eseguita a
motore freddo.1. Gioco della manopola acceleratore
Gioco della manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
1
UB6WH0H0.book Page 16 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-17
6
HAU69761

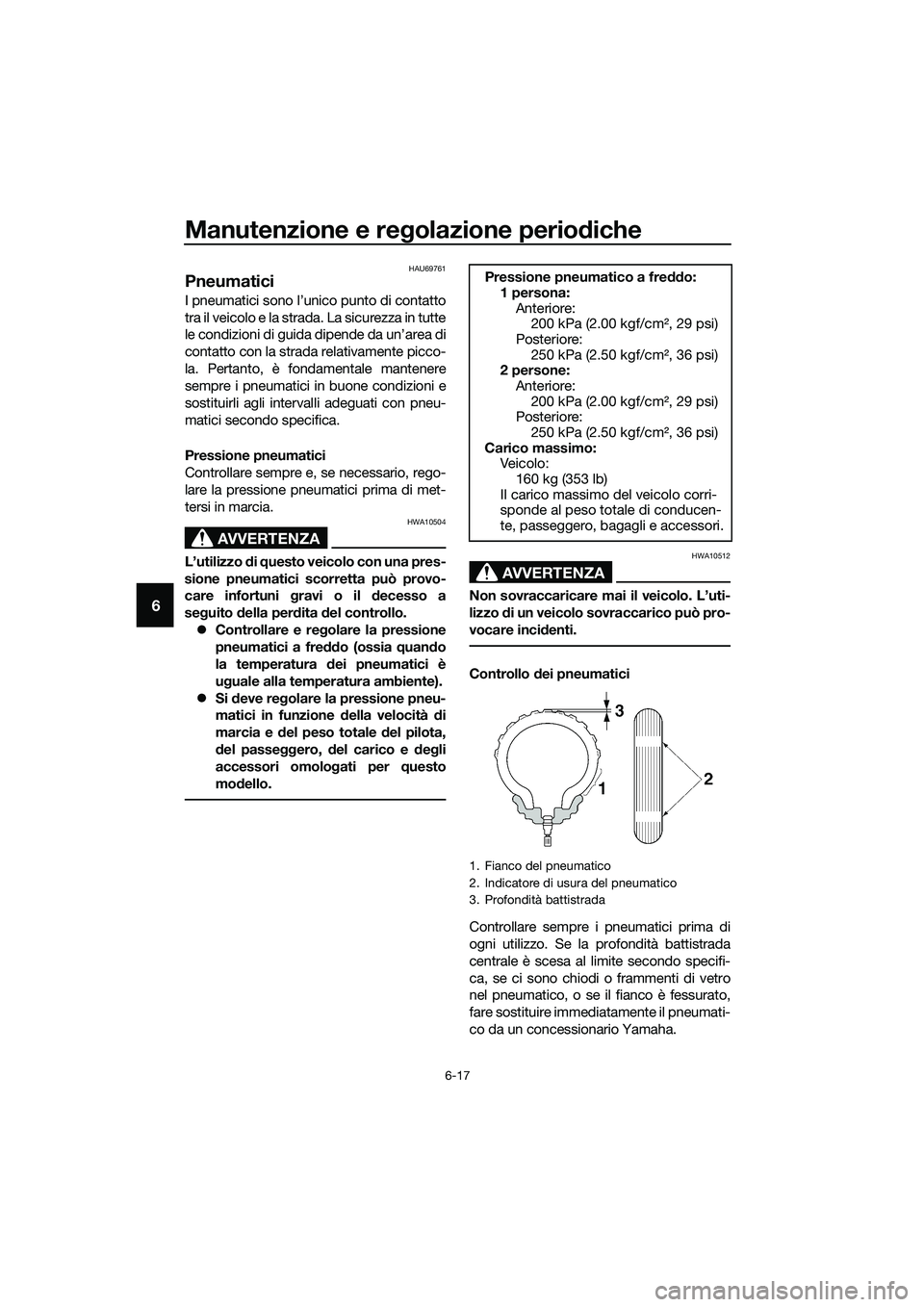

Pneumatici
I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.Pressione pneumatico a freddo:
1 persona:
Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
2 persone:
Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Carico massimo:
Veicolo:
160 kg (353 lb)
Il carico massimo del veicolo corri-
sponde al peso totale di conducen-
te, passeggero, bagagli e accessori.
1. Fianco del pneumatico
2. Indicatore di usura del pneumatico
3. Profondità battistrada
UB6WH0H0.book Page 17 Friday, March 27, 2020 1:23 PM
