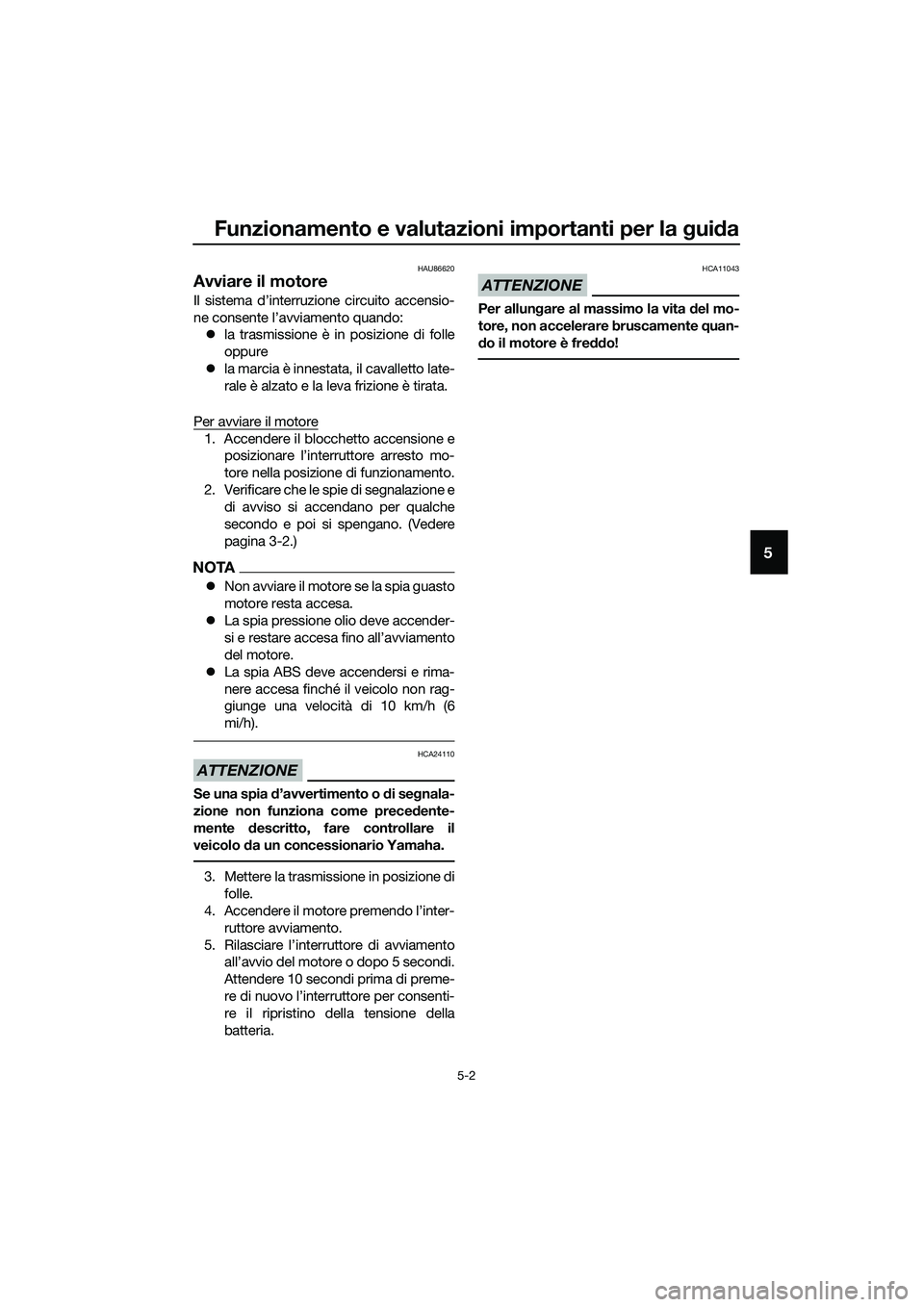

Funzionamento e valutazioni importanti per la guida
5-2
5
HAU86620
Avviare il motore
Il sistema d’interruzione circuito accensio-
ne consente l’avviamento quando:
la trasmissione è in posizione di folle
oppure
la marcia è innestata, il cavalletto late-
rale è alzato e la leva frizione è tirata.
Per avviare il motore
1. Accendere il blocchetto accensione e
posizionare l’interruttore arresto mo-
tore nella posizione di funzionamento.
2. Verificare che le spie di segnalazione e
di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 3-2.)
NOTA
Non avviare il motore se la spia guasto
motore resta accesa.
La spia pressione olio deve accender-
si e restare accesa fino all’avviamento
del motore.
La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di 10 km/h (6
mi/h).
ATTENZIONE
HCA24110
Se una spia d’avvertimento o di segnala-
zione non funziona come precedente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.
3. Mettere la trasmissione in posizione di
folle.
4. Accendere il motore premendo l’inter-
ruttore avviamento.
5. Rilasciare l’interruttore di avviamento
all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.
ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
UB6WH0H0.book Page 2 Friday, March 27, 2020 1:23 PM

Funzionamento e valutazioni importanti per la guida
5-3
5

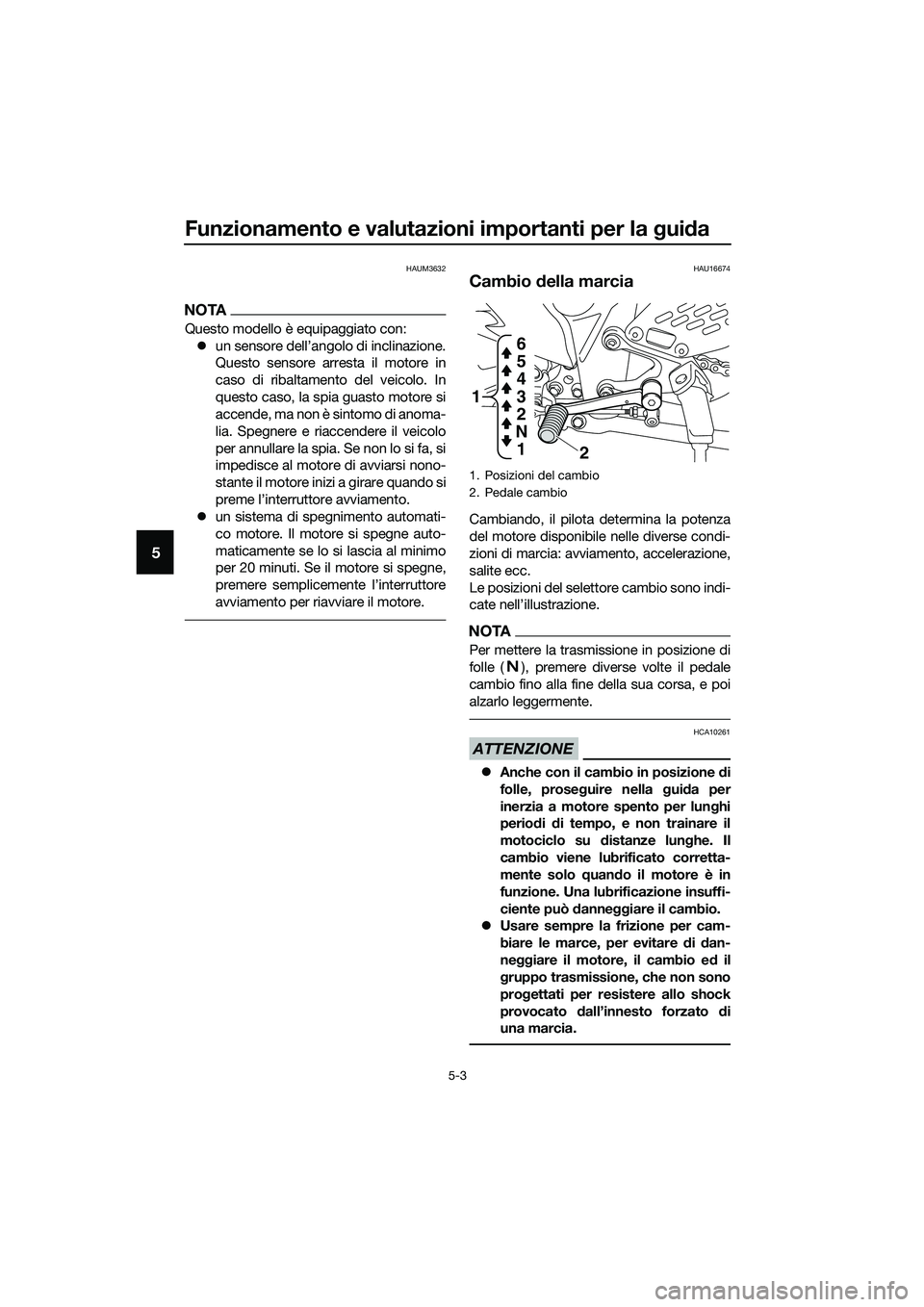

HAUM3632
NOTA
Questo modello è equipaggiato con:
un sensore dell’angolo di inclinazione.
Questo sensore arresta il motore in
caso di ribaltamento del veicolo. In
questo caso, la spia guasto motore si
accende, ma non è sintomo di anoma-
lia. Spegnere e riaccendere il veicolo
per annullare la spia. Se non lo si fa, si
impedisce al motore di avviarsi nono-
stante il motore inizi a girare quando si
preme l’interruttore avviamento.
un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU16674
Cambio della marcia
Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.
NOTA
Per mettere la trasmissione in posizione di
folle ( ), premere diverse volte il pedale
cambio fino alla fine della sua corsa, e poi
alzarlo leggermente.
ATTENZIONE
HCA10261
Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato di
una marcia.
1. Posizioni del cambio
2. Pedale cambio
2
1
1 N2
3
4
5
6
UB6WH0H0.book Page 3 Friday, March 27, 2020 1:23 PM

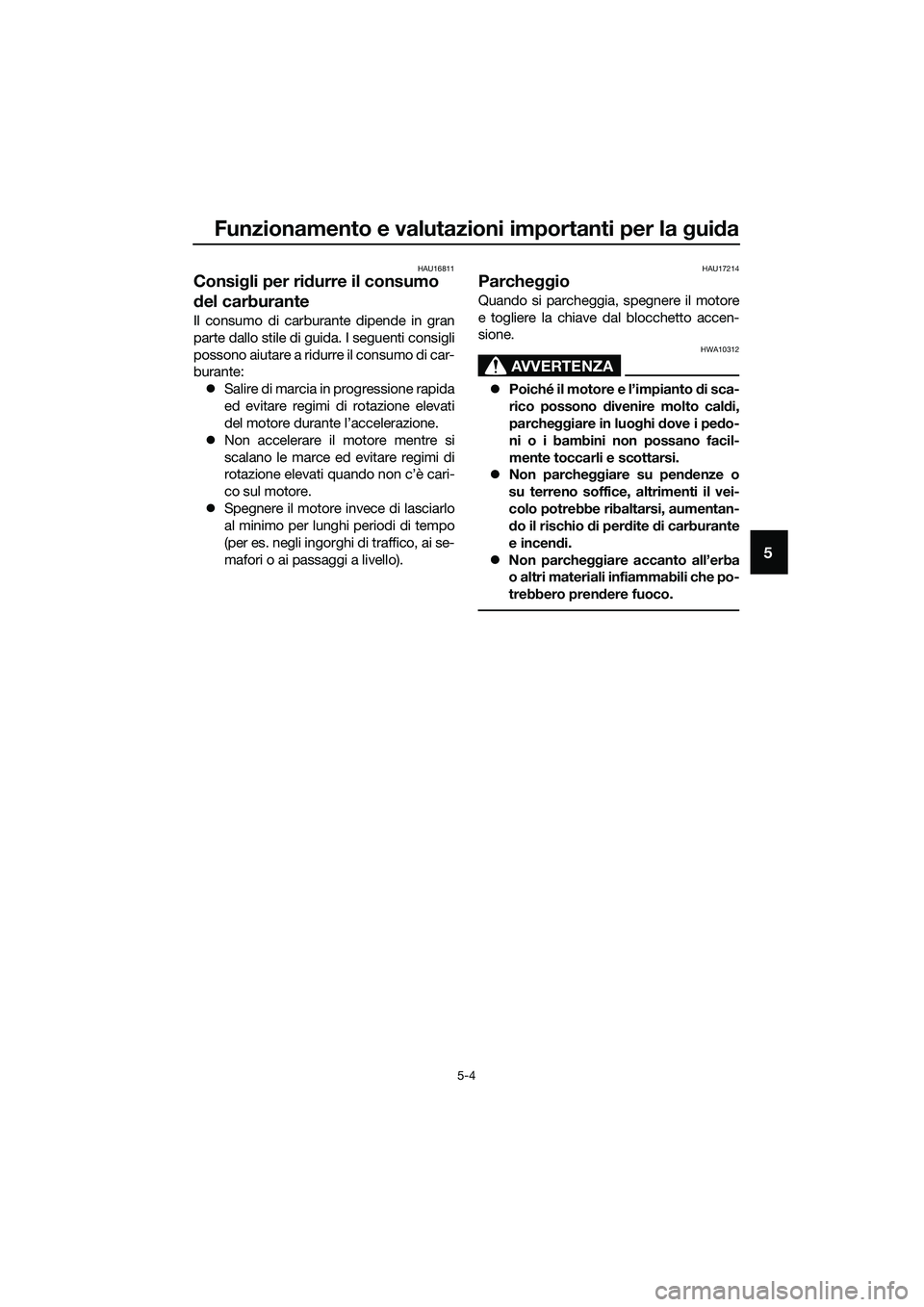

Funzionamento e valutazioni importanti per la guida
5-4
5
HAU16811
Consigli per ridurre il consumo
del carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU17214
Parcheggio
Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
Non parcheggiare su pendenze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
do il rischio di perdite di carburante
e incendi.
Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero prendere fuoco.
UB6WH0H0.book Page 4 Friday, March 27, 2020 1:23 PM

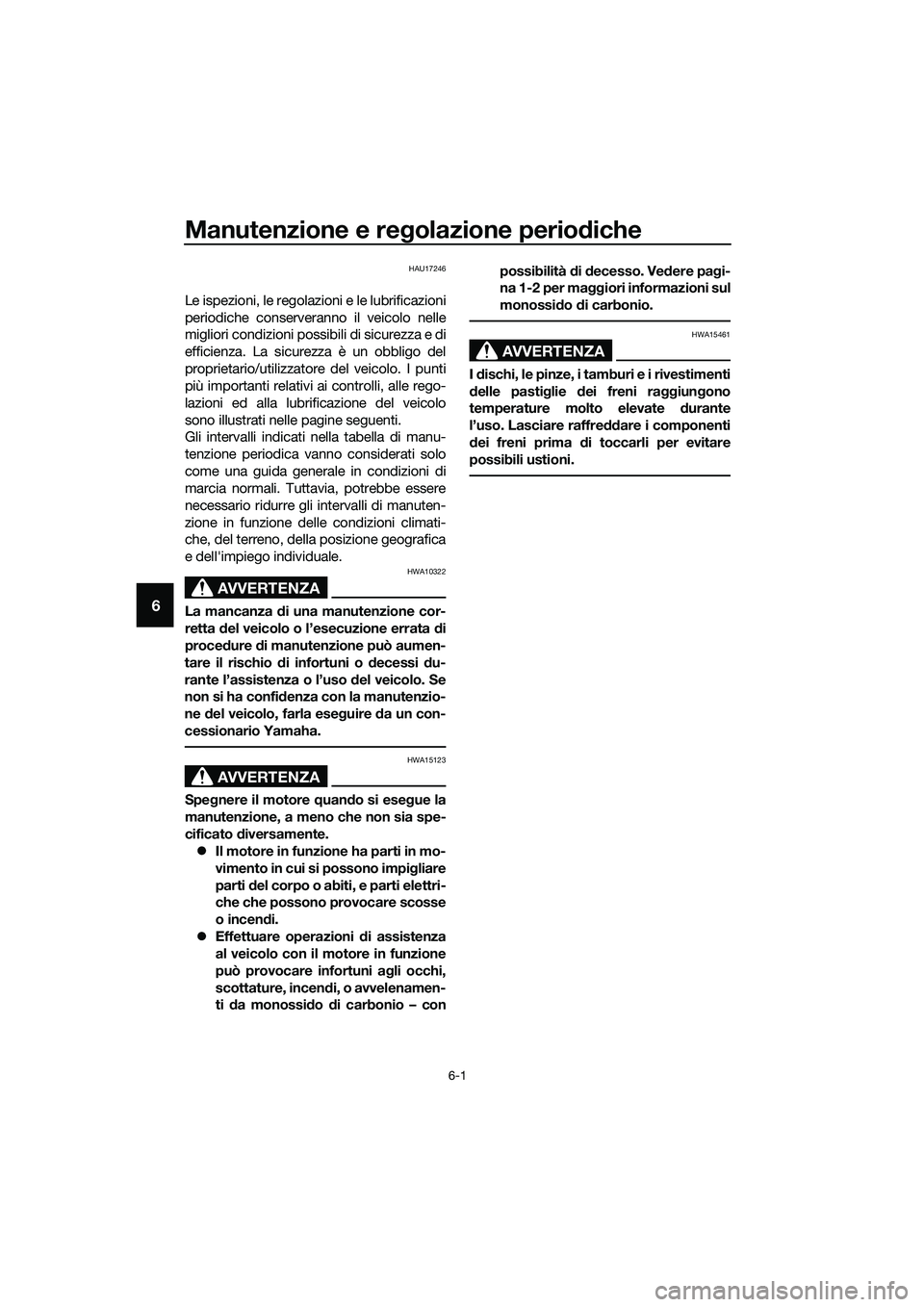

Manutenzione e regolazione periodiche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.
Il motore in funzione ha parti in mo-
vimento in cui si possono impigliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incendi.
Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – conpossibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sul
monossido di carbonio.
AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimenti
delle pastiglie dei freni raggiungono
temperature molto elevate durante
l’uso. Lasciare raffreddare i componenti
dei freni prima di toccarli per evitare
possibili ustioni.
UB6WH0H0.book Page 1 Friday, March 27, 2020 1:23 PM

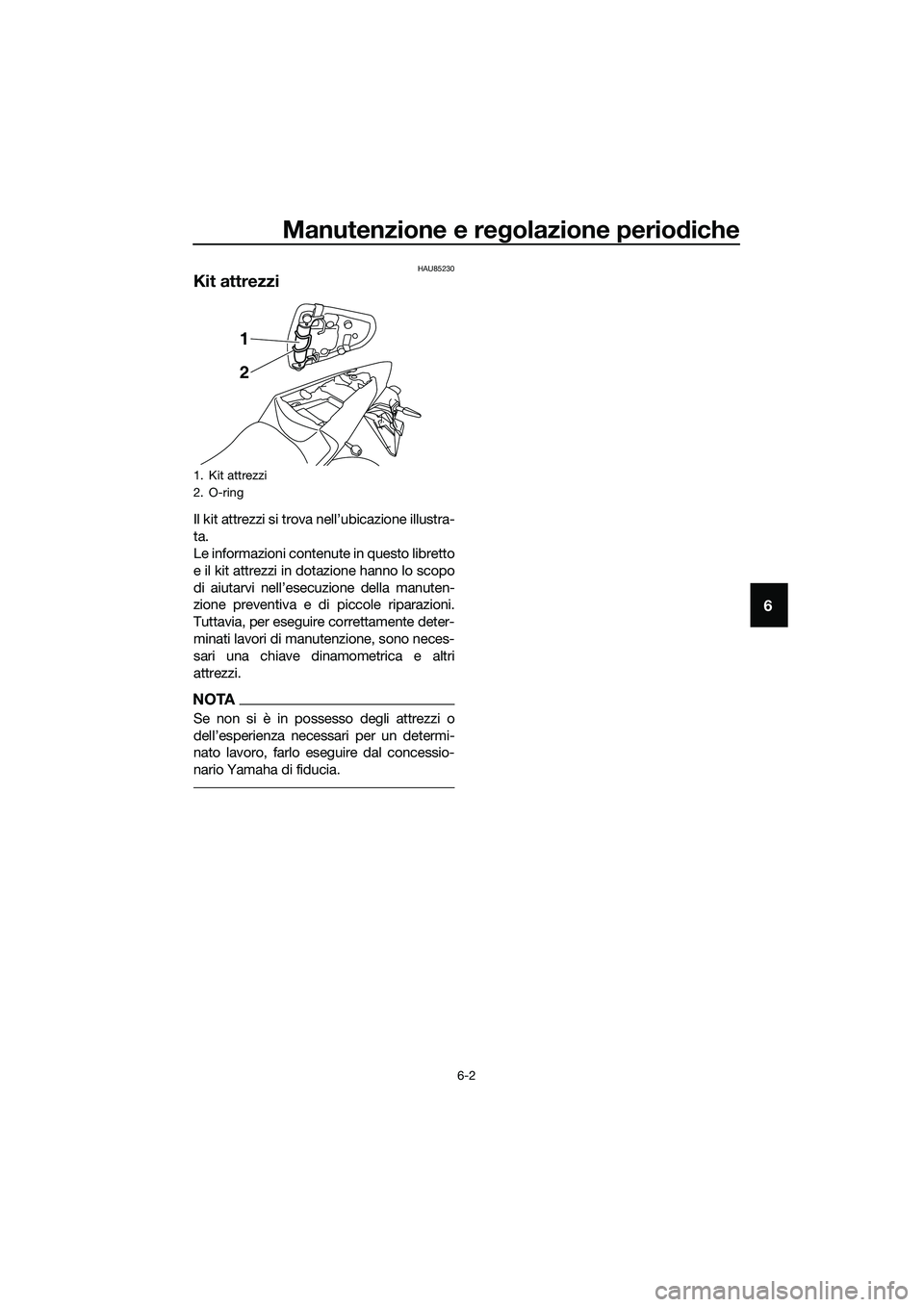

Manutenzione e regolazione periodiche
6-2
6
HAU85230
Kit attrezzi
Il kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenute in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.
NOTA
Se non si è in possesso degli attrezzi o

nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit attrezzi
2. O-ring
1
2
UB6WH0H0.book Page 2 Friday, March 27, 2020 1:23 PM

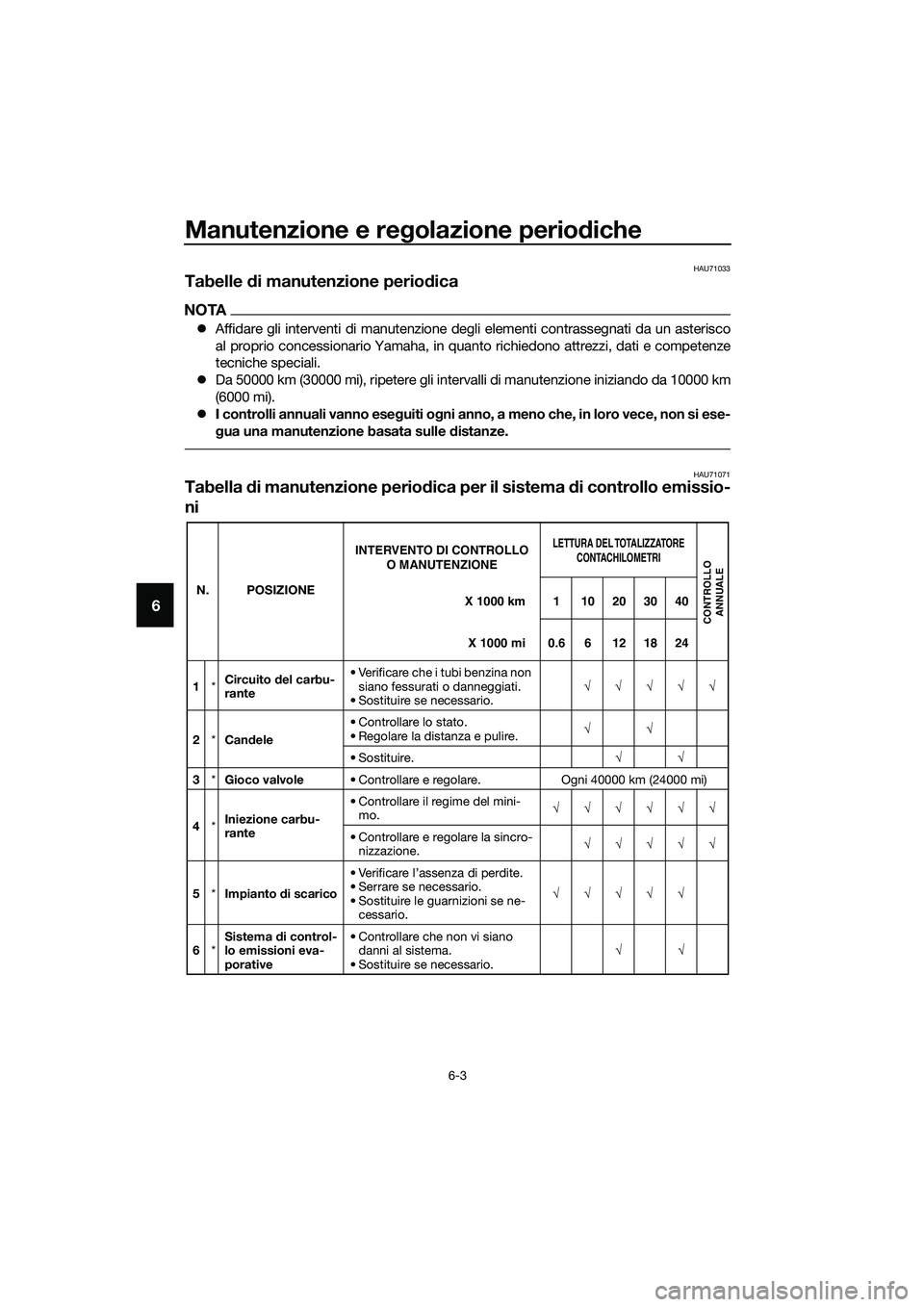

Manutenzione e regolazione periodiche
6-3
6
HAU71033
Tabelle di manutenzione periodica
NOTA
Affidare gli interventi di manutenzione degli elementi contrassegnati da un asterisco
al proprio concessionario Yamaha, in quanto richiedono attrezzi, dati e competenze
tecniche speciali.
Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km
(6000 mi).
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si ese-
gua una manutenzione basata sulle distanze.
HAU71071Tabella di manutenzione periodica per il sistema di controllo emissio-
ni
N. POSIZIONE
1*Circuito del carbu-
rante• Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario.√√√√√
2*Candele• Controllare lo stato.
• Regolare la distanza e pulire.√√
• Sostituire.√√
3*Gioco valvole• Controllare e regolare. Ogni 40000 km (24000 mi)
4*Iniezione carbu-
rante• Controllare il regime del mini-
mo.√√√√√√
• Controllare e regolare la sincro-
nizzazione.√√√√√
5*Impianto di scarico• Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se ne-
cessario.√√√√√
6*Sistema di control-
lo emissioni eva-
porative• Controllare che non vi siano
danni al sistema.
• Sostituire se necessario.√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UB6WH0H0.book Page 3 Friday, March 27, 2020 1:23 PM

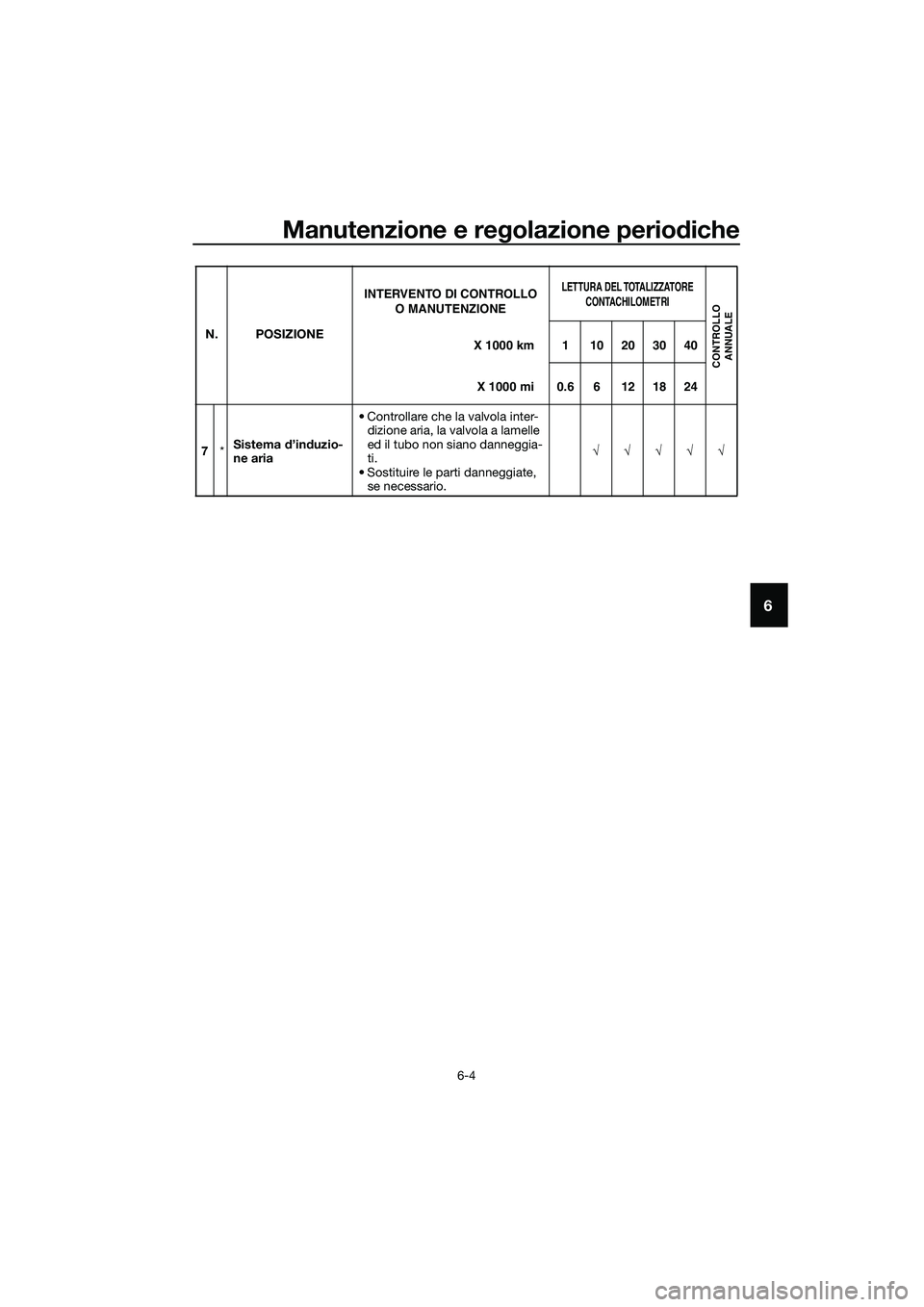

Manutenzione e regolazione periodiche
6-4
6
7*Sistema d’induzio-
ne aria• Controllare che la valvola inter-
dizione aria, la valvola a lamelle
ed il tubo non siano danneggia-
ti.
• Sostituire le parti danneggiate,
se necessario.√√√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB6WH0H0.book Page 4 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-5
6

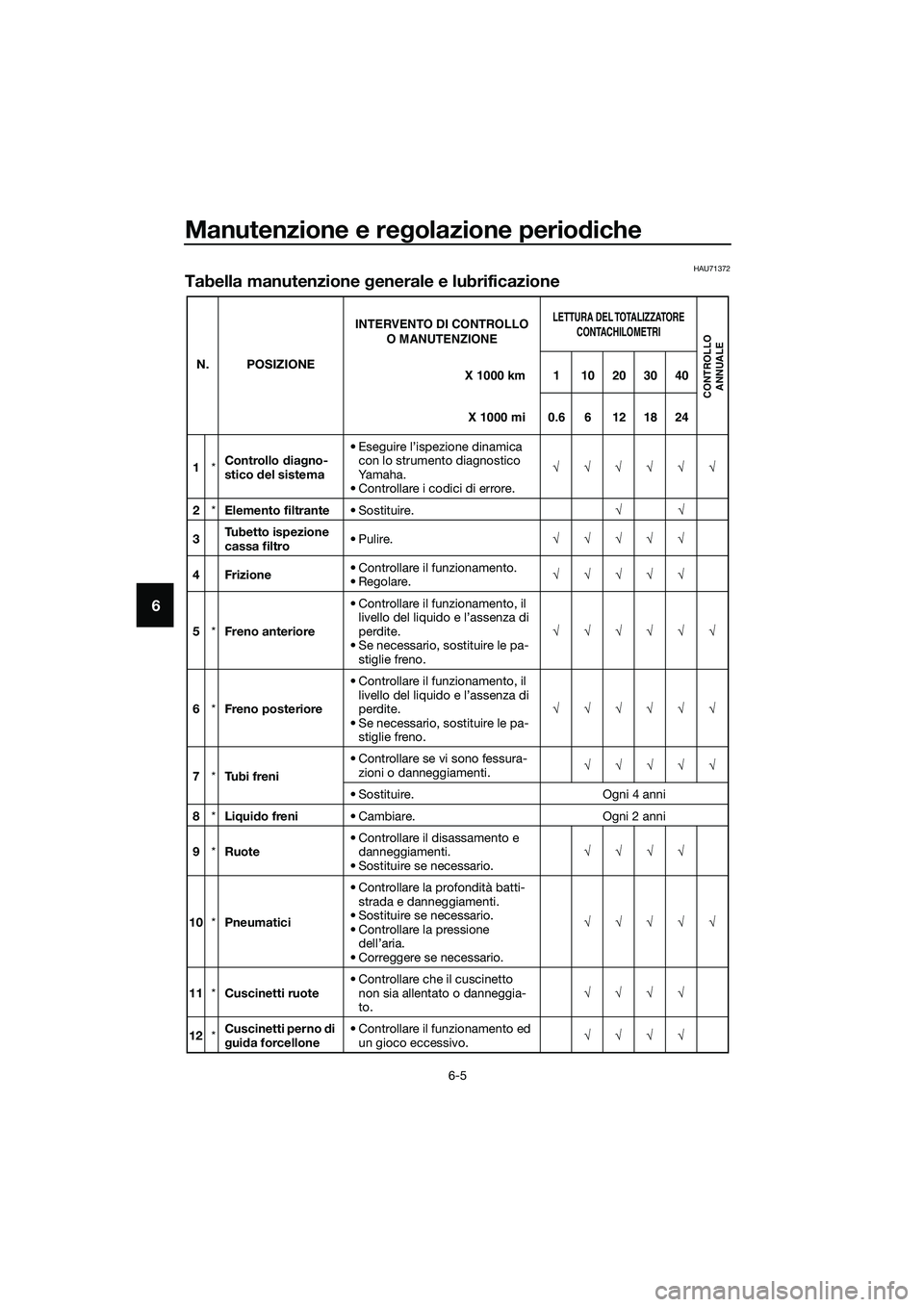

HAU71372
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1*Controllo diagno-
stico del sistema• Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore.√√√√√√
2*Elemento filtrante• Sostituire.√√
3Tubetto ispezione
cassa filtro• Pulire.√√√√√
4Frizione• Controllare il funzionamento.
• Regolare.√√√√√
5*Freno anteriore• Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa-
stiglie freno.√√√√√√
6*Freno posteriore• Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa-
stiglie freno.√√√√√√
7*Tu b i f r e n i• Controllare se vi sono fessura-
zioni o danneggiamenti.√√√√√
• Sostituire. Ogni 4 anni
8*Liquido freni• Cambiare. Ogni 2 anni
9*Ruote• Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario.√√√√
10*Pneumatici• Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione
dell’aria.
• Correggere se necessario.√√√√√
11*Cuscinetti ruote• Controllare che il cuscinetto
non sia allentato o danneggia-
to.√√√√
12*Cuscinetti perno di
guida forcellone• Controllare il funzionamento ed
un gioco eccessivo.√√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
1 10203040
0.6 6 12 18 24
UB6WH0H0.book Page 5 Friday, March 27, 2020 1:23 PM

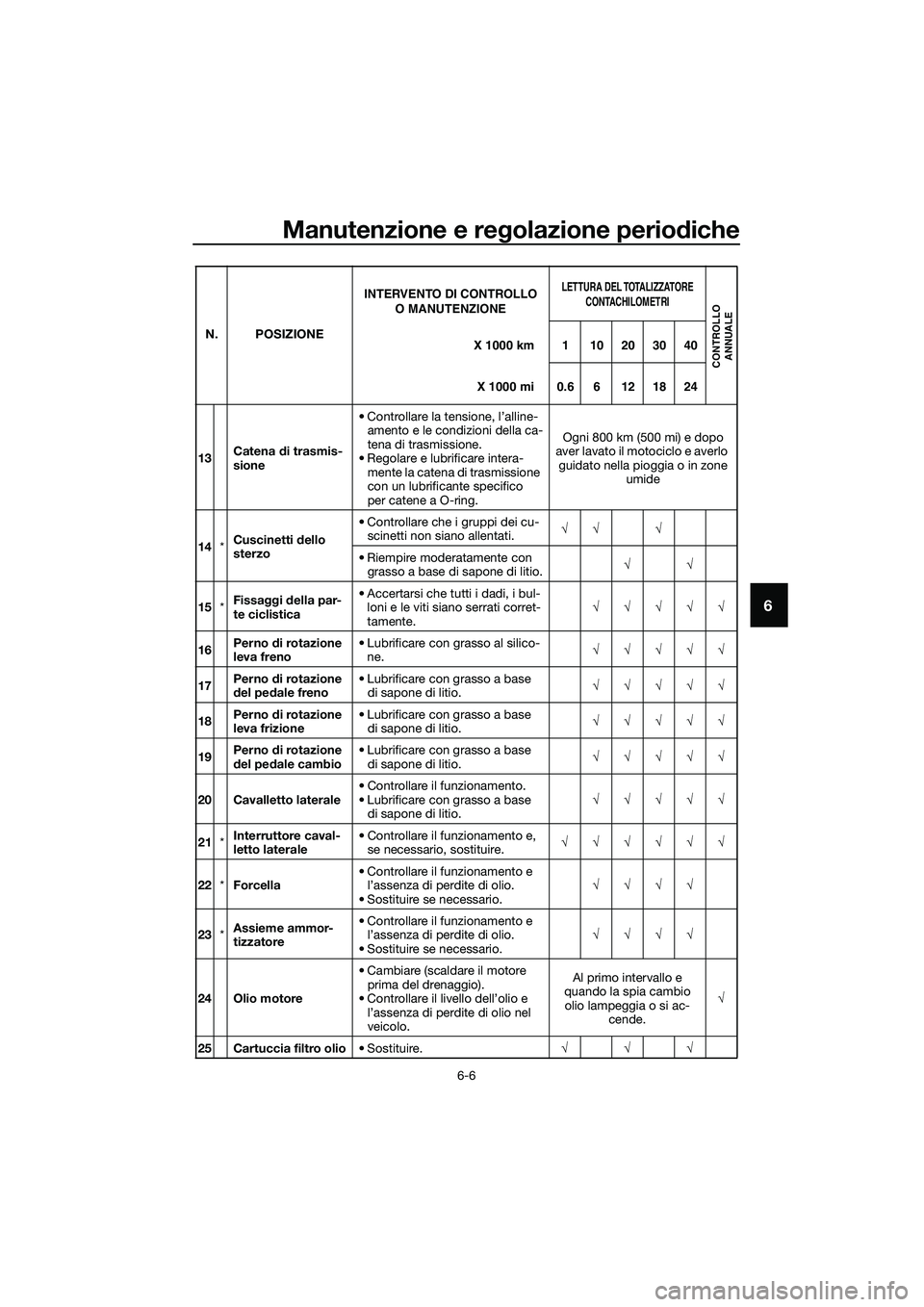

Manutenzione e regolazione periodiche
6-6
6
13Catena di trasmis-
sione• Controllare la tensione, l’alline-
amento e le condizioni della ca-
tena di trasmissione.
• Regolare e lubrificare intera-
mente la catena di trasmissione
con un lubrificante specifico
per catene a O-ring.Ogni 800 km (500 mi) e dopo
aver lavato il motociclo e averlo
guidato nella pioggia o in zone
umide
14*Cuscinetti dello
sterzo• Controllare che i gruppi dei cu-
scinetti non siano allentati.√√ √
• Riempire moderatamente con
grasso a base di sapone di litio.√√
15*Fissaggi della par-
te ciclistica• Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente.√√√√√
16Perno di rotazione
leva freno• Lubrificare con grasso al silico-
ne.√√√√√
17Perno di rotazione
del pedale freno• Lubrificare con grasso a base
di sapone di litio.√√√√√
18Perno di rotazione
leva frizione• Lubrificare con grasso a base
di sapone di litio.√√√√√
19Perno di rotazione
del pedale cambio• Lubrificare con grasso a base
di sapone di litio.√√√√√
20 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio.√√√√√
21*Interruttore caval-
letto laterale• Controllare il funzionamento e,
se necessario, sostituire.√√√√√√
22*Forcella• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
23*Assieme ammor-
tizzatore• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
24 Olio motore• Cambiare (scaldare il motore
prima del drenaggio).
• Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.Al primo intervallo e
quando la spia cambio
olio lampeggia o si ac-
cende.√
25 Cartuccia filtro olio• Sostituire.√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB6WH0H0.book Page 6 Friday, March 27, 2020 1:23 PM

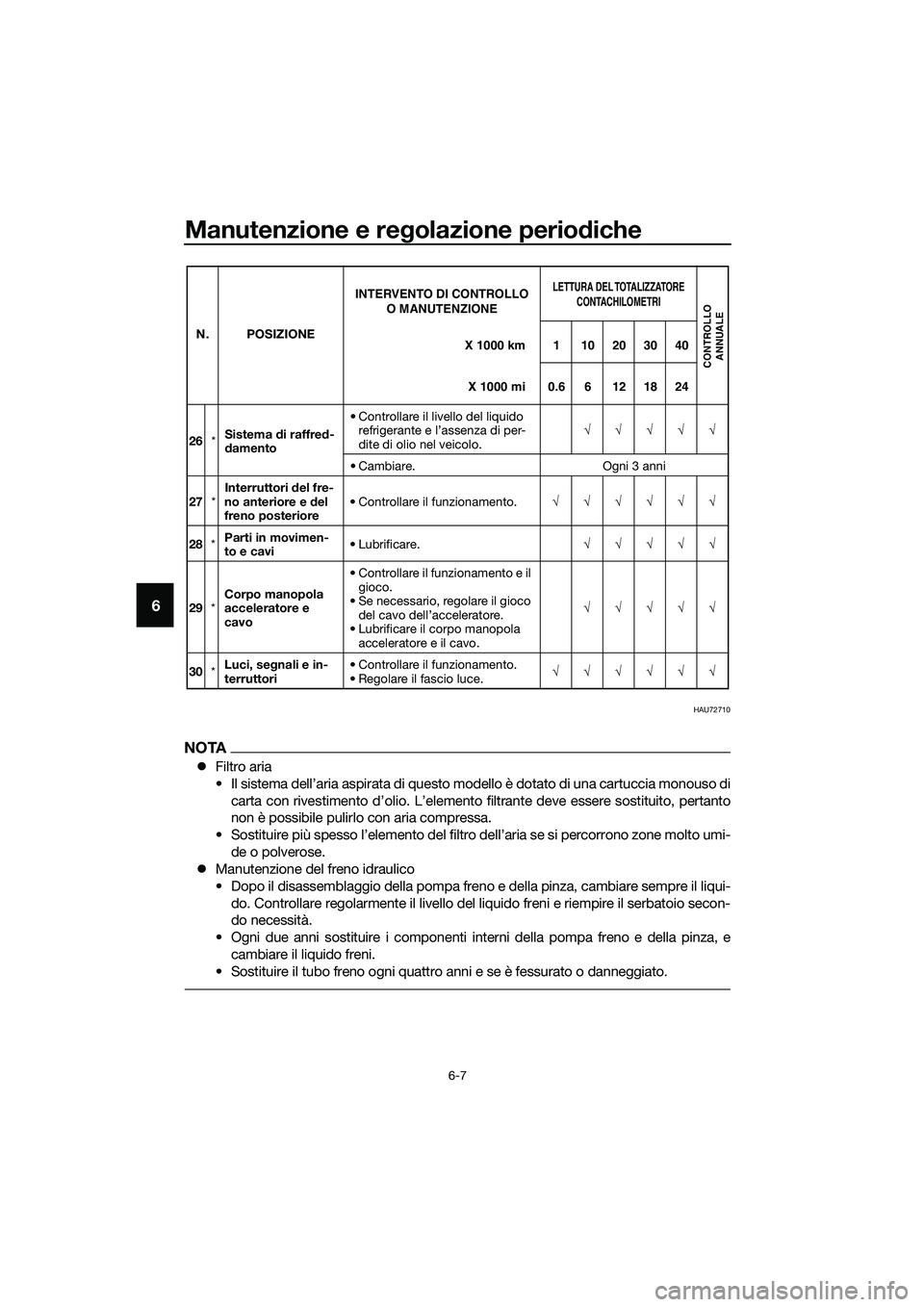

Manutenzione e regolazione periodiche
6-7
6
HAU72710
NOTA
Filtro aria
• Il sistema dell’aria aspirata di questo modello è dotato di una cartuccia monouso di
carta con rivestimento d’olio. L’elemento filtrante deve essere sostituito, pertanto
non è possibile pulirlo con aria compressa.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umi-
de o polverose.
Manutenzione del freno idraulico
• Dopo il disassemblaggio della pompa freno e della pinza, cambiare sempre il liqui-
do. Controllare regolarmente il livello del liquido freni e riempire il serbatoio secon-
do necessità.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e
cambiare il liquido freni.
• Sostituire il tubo freno ogni quattro anni e se è fessurato o danneggiato.
26*Sistema di raffred-
damento• Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo.√√√√√
• Cambiare. Ogni 3 anni
27*Interruttori del fre-
no anteriore e del
freno posteriore• Controllare il funzionamento.√√√√√√
28*Parti in movimen-
to e cavi• Lubrificare.√√√√√
29*Corpo manopola
acceleratore e
cavo• Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco
del cavo dell’acceleratore.
• Lubrificare il corpo manopola
acceleratore e il cavo.√√√√√
30*Luci, segnali e in-
terruttori• Controllare il funzionamento.
• Regolare il fascio luce.√√√√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UB6WH0H0.book Page 7 Friday, March 27, 2020 1:23 PM
