Manutenzione e regolazione periodiche
6-18
6
NOTA
I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10472
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.

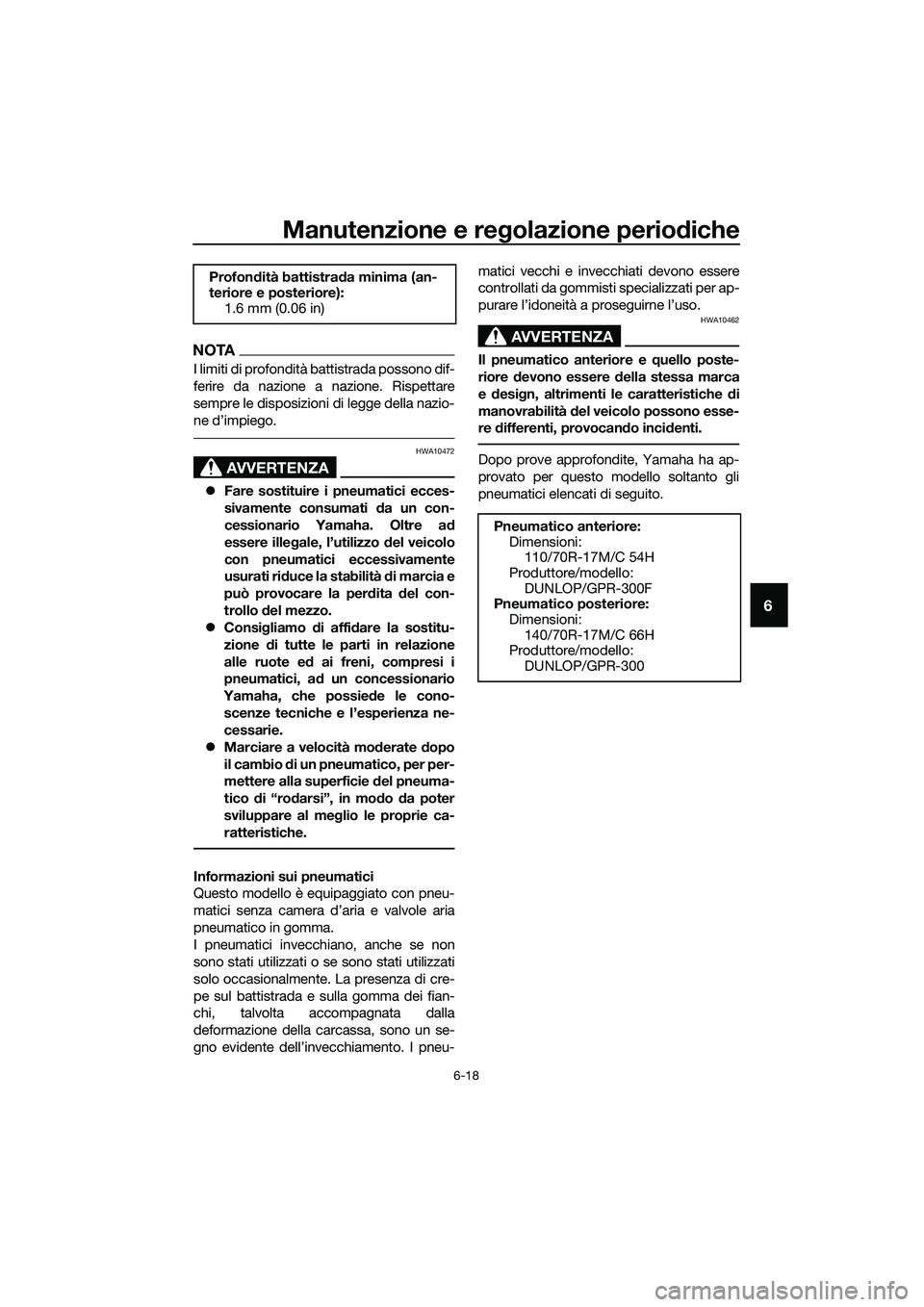

Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatico in gomma.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito. Profondità battistrada minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
110/70R-17M/C 54H
Produttore/modello:
DUNLOP/GPR-300F
Pneumatico posteriore:
Dimensioni:
140/70R-17M/C 66H
Produttore/modello:
DUNLOP/GPR-300
UB6WH0H0.book Page 18 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-19
6
HAU21963
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU33893

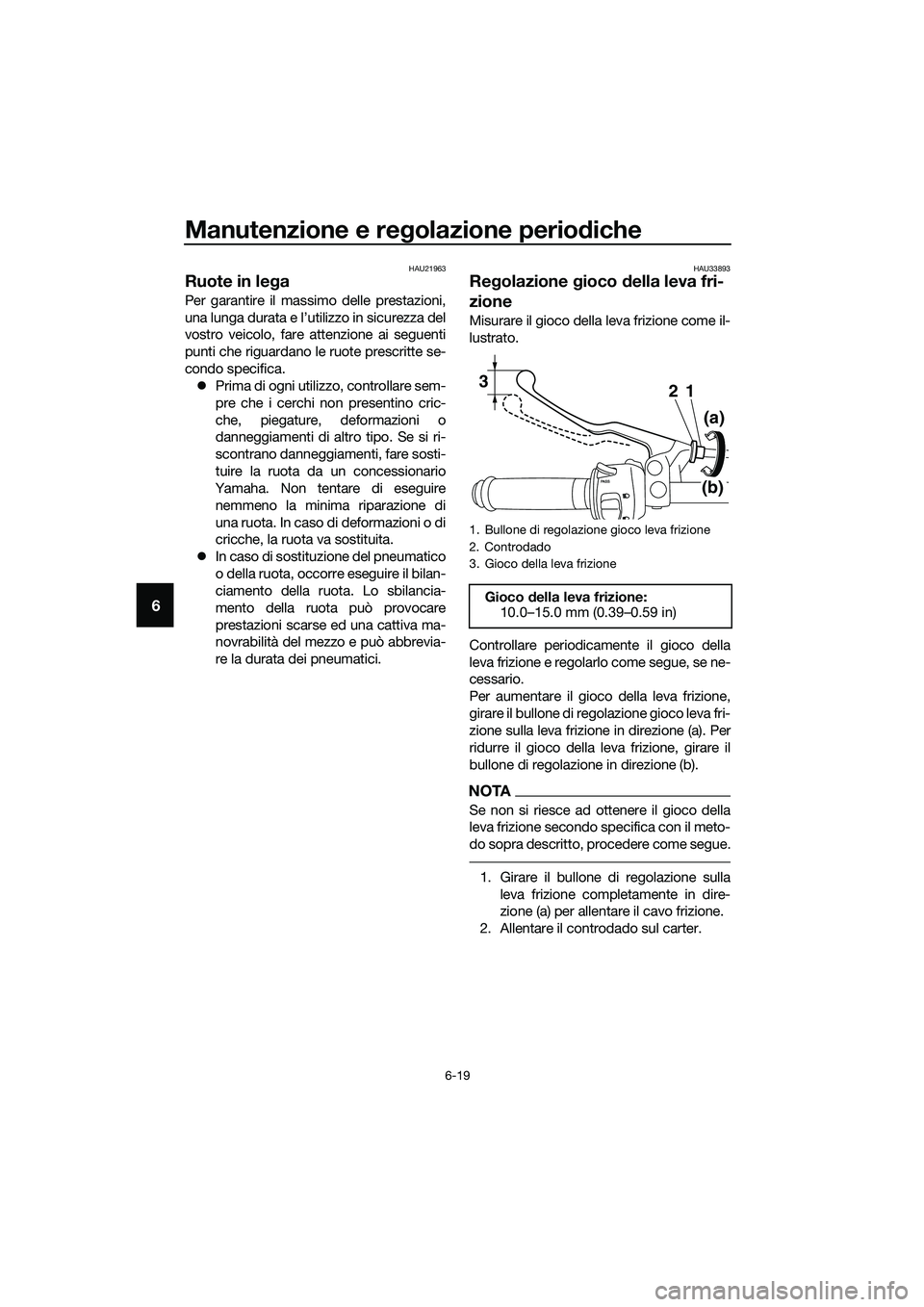

Regolazione gioco della leva fri-
zione
Misurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).
NOTA
Se non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue.
1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare il controdado sul carter.
1. Bullone di regolazione gioco leva frizione
2. Controdado
3. Gioco della leva frizione
Gioco della leva frizione:
10.0–15.0 mm (0.39–0.59 in)
321
(a)
(b)
UB6WH0H0.book Page 19 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-20
6
3. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
4. Serrare il controdado.
HAU37914

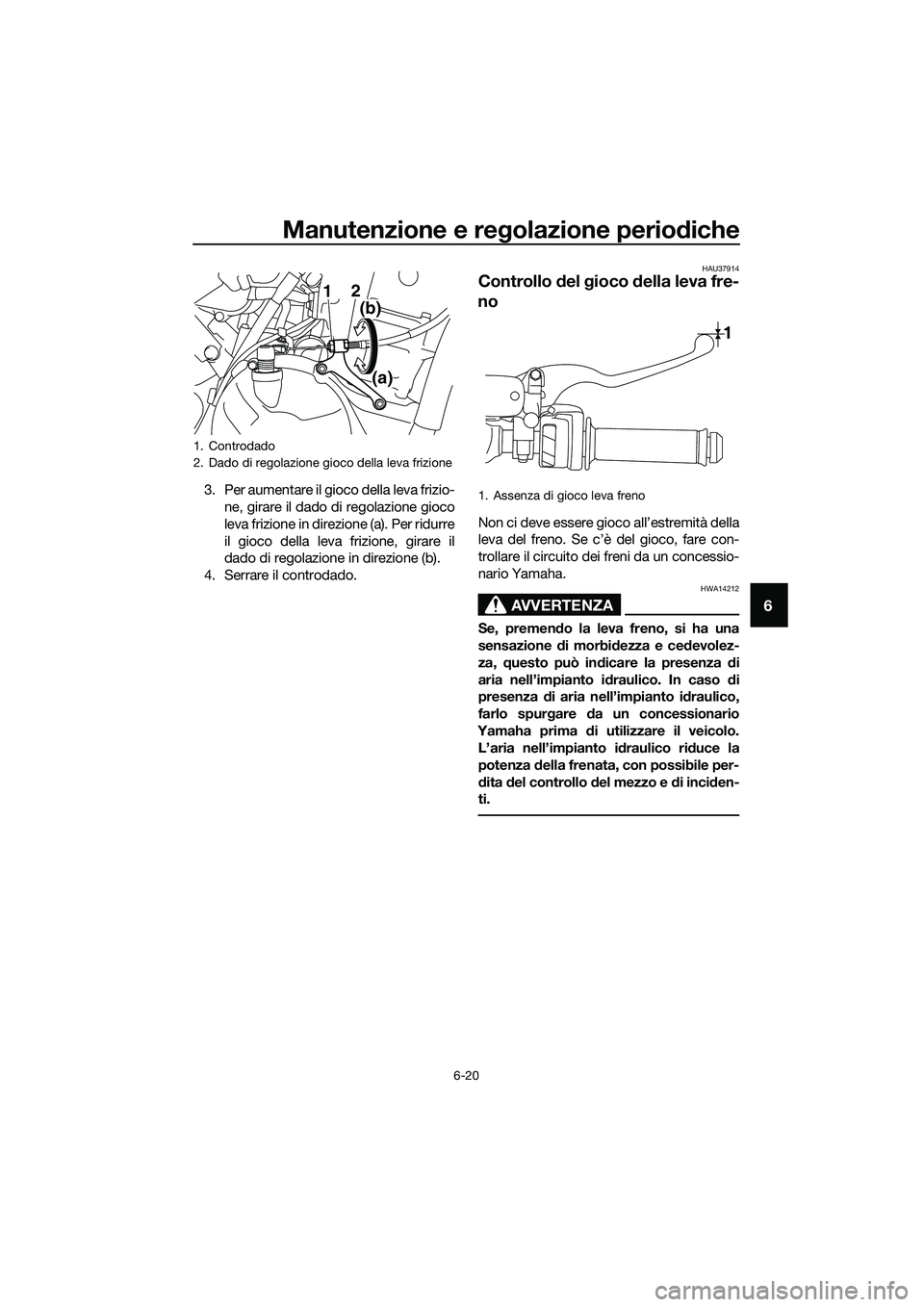

Controllo del gioco della leva fre-
no
Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
ti.
1. Controdado
2. Dado di regolazione gioco della leva frizione
2
(b)
(a) 1
1. Assenza di gioco leva freno
1
UB6WH0H0.book Page 20 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-21
6
HAU36505
Interruttori luci stop
La luce stop deve accendersi appena pri-
ma della frenata. La luce stop si attiva tra-
mite gli interruttori collegati alla leva freno e
al pedale freno. Poiché gli interruttori luci
stop sono componenti del sistema frenante
anti-bloccaggio, la loro manutenzione deve
essere eseguita solo da un rivenditore
Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.

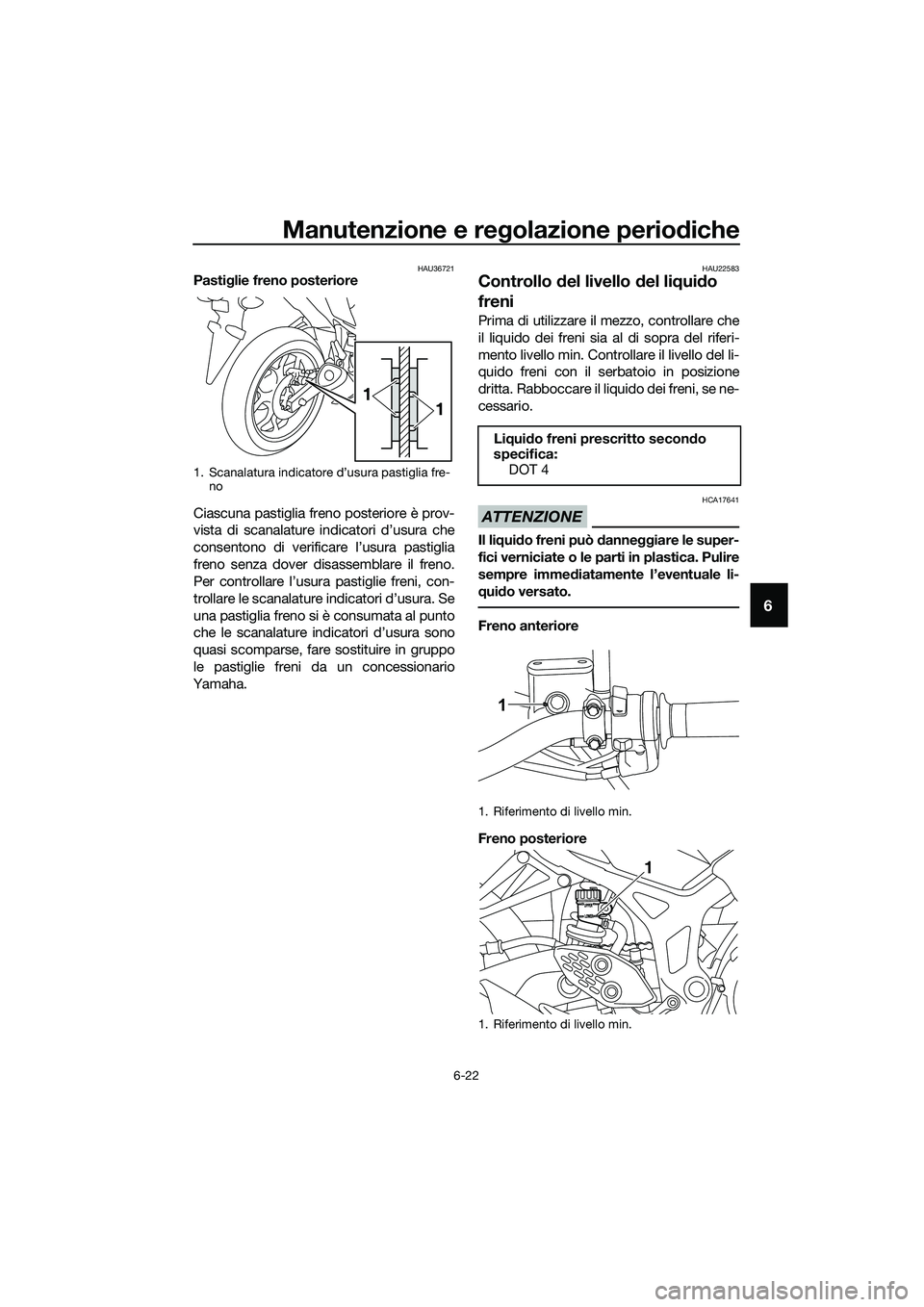

HAU22433Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
UB6WH0H0.book Page 21 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-22
6
HAU36721Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che le scanalature indicatori d’usura sono
quasi scomparse, fare sostituire in gruppo
le pastiglie freni da un concessionario
Yamaha.HAU22583
Controllo del livello del liquido
freni
Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Controllare il livello del li-
quido freni con il serbatoio in posizione
dritta. Rabboccare il liquido dei freni, se ne-
cessario.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-
quido versato.
Freno anteriore
Freno posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1
1
Liquido freni prescritto secondo
specifica:
DOT 4
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1
UB6WH0H0.book Page 22 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-23
6

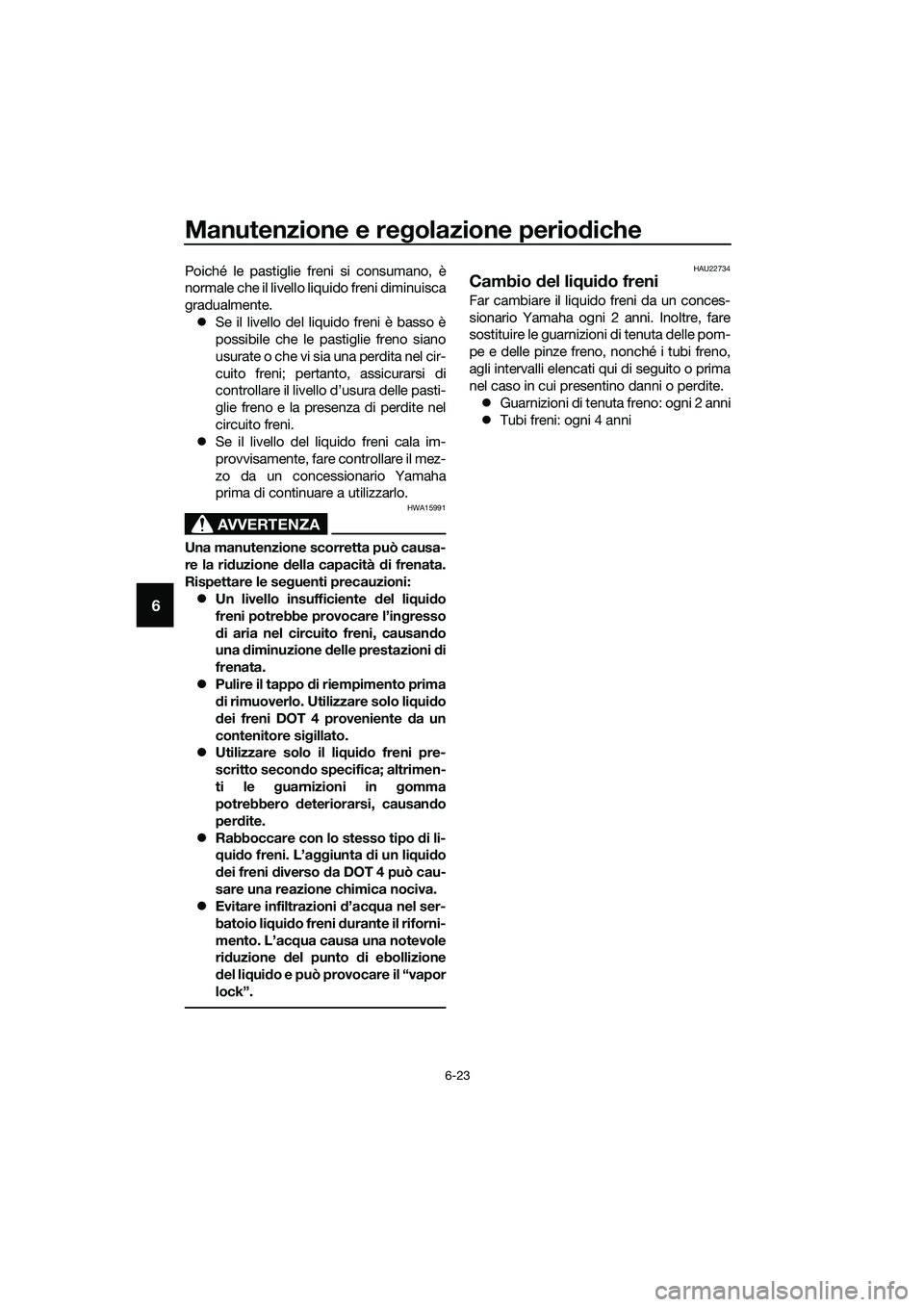

Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente.
Se il livello del liquido freni è basso è
possibile che le pastiglie freno siano
usurate o che vi sia una perdita nel cir-
cuito freni; pertanto, assicurarsi di
controllare il livello d’usura delle pasti-
glie freno e la presenza di perdite nel
circuito freni.
Se il livello del liquido freni cala im-
provvisamente, fare controllare il mez-
zo da un concessionario Yamaha
prima di continuare a utilizzarlo.
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni di
frenata.
Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liquido
dei freni DOT 4 proveniente da un
contenitore sigillato.
Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.
Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
Evitare infiltrazioni d’acq
ua nel ser-
batoio liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”.
HAU22734
Cambio del liquido freni
Far cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
Guarnizioni di tenuta freno: ogni 2 anni
Tubi freni: ogni 4 anni
UB6WH0H0.book Page 23 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-24
6
HAU22762

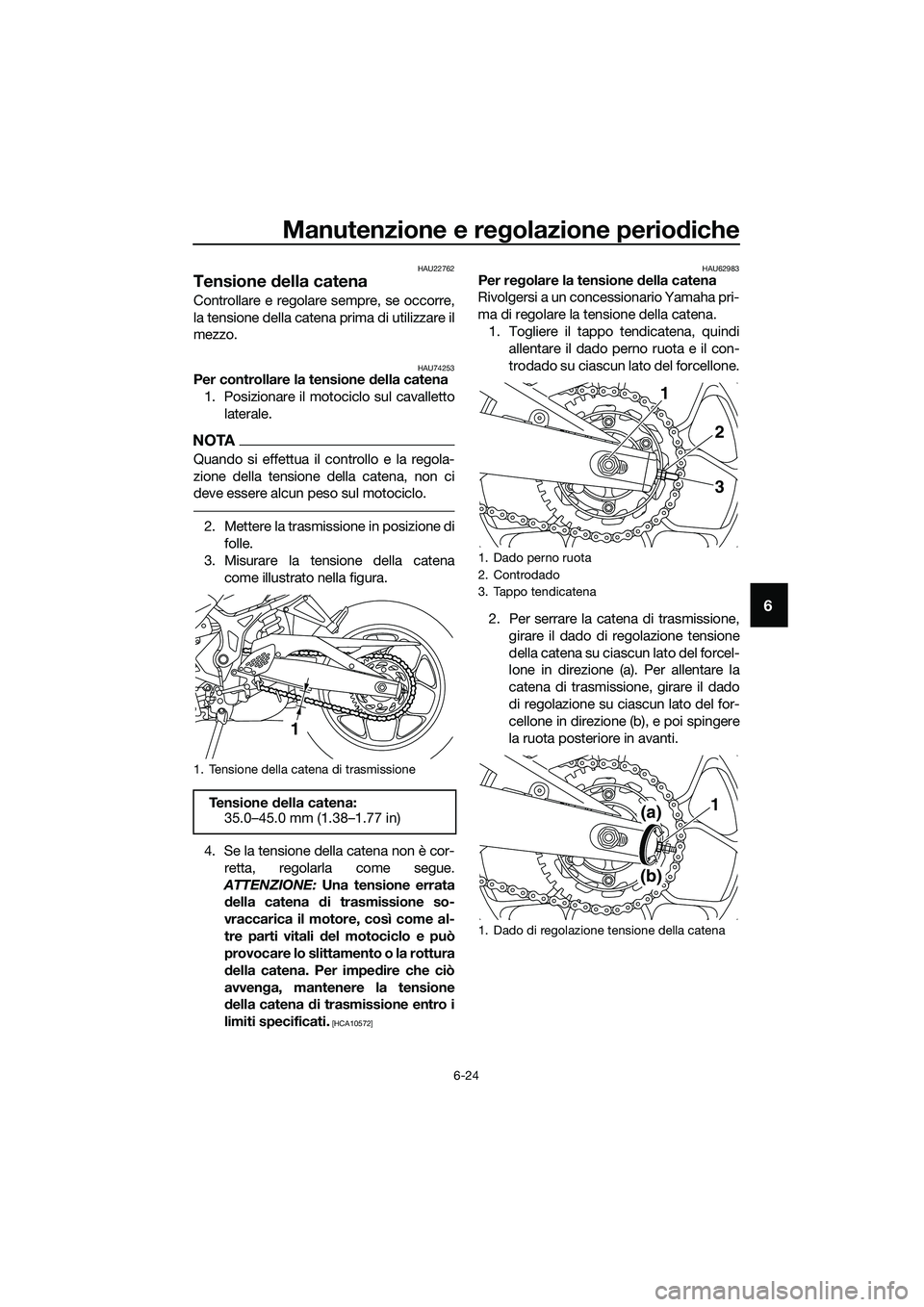

Tensione della catena
Controllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU74253Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.
NOTA
Quando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Misurare la tensione della catena
come illustrato nella figura.
4. Se la tensione della catena non è cor-
retta, regolarla come segue.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10572]HAU62983
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Togliere il tappo tendicatena, quindi
allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per serrare la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascun lato del forcel-
lone in direzione (a). Per allentare la
catena di trasmissione, girare il dado
di regolazione su ciascun lato del for-
cellone in direzione (b), e poi spingere
la ruota posteriore in avanti.
1. Tensione della catena di trasmissione
Te n s i o n e della catena:
35.0–45.0 mm (1.38–1.77 in)
1
1. Dado perno ruota
2. Controdado
3. Tappo tendicatena
1. Dado di regolazione tensione della catena
2
3
1
1(a)
(b)
UB6WH0H0.book Page 24 Friday, March 27, 2020 1:23 PM

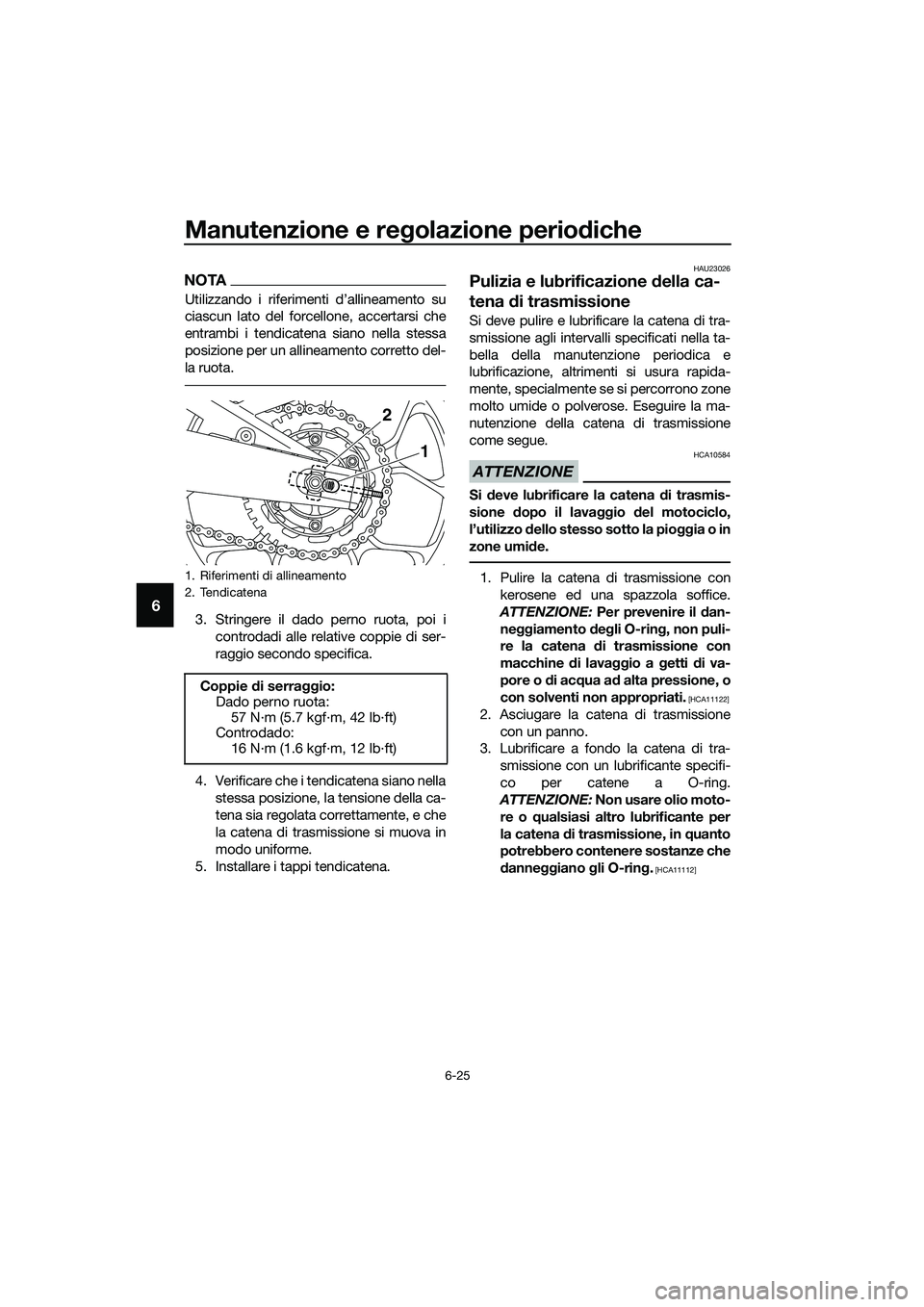

Manutenzione e regolazione periodiche
6-25
6
NOTA
Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto del-
la ruota.
3. Stringere il dado perno ruota, poi i
controdadi alle relative coppie di ser-
raggio secondo specifica.
4. Verificare che i tendicatena siano nella
stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
5. Installare i tappi tendicatena.
HAU23026
Pulizia e lubrificazione della ca-
tena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o in
zone umide.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifi-
co per catene a O-ring.
ATTENZIONE: Non usare olio moto-
re o qualsiasi altro lubrificante per
la catena di trasmissione, in quanto
potrebbero contenere sostanze che
danneggiano gli O-ring.
[HCA11112]
1. Riferimenti di allineamento
2. Tendicatena
Coppie di serraggio:
Dado perno ruota:
57 N·m (5.7 kgf·m, 42 lb·ft)
Controdado:
16 N·m (1.6 kgf·m, 12 lb·ft)
1 2
UB6WH0H0.book Page 25 Friday, March 27, 2020 1:23 PM

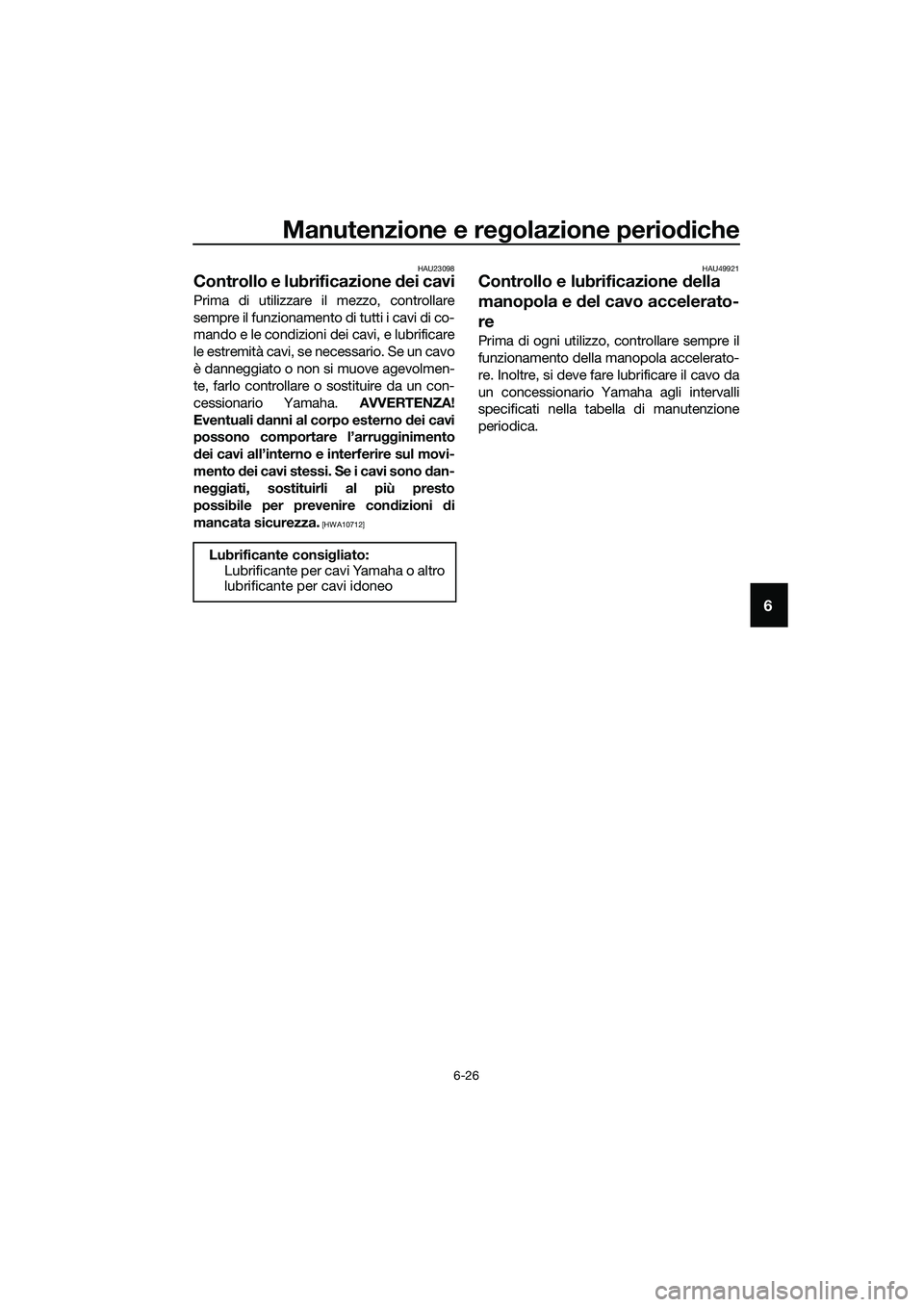

Manutenzione e regolazione periodiche
6-26
6
HAU23098
Controllo e lubrificazione dei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono dan-
neggiati, sostituirli al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10712]HAU49921
Controllo e lubrificazione della
manopola e del cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Lubrificante consigliato:
Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB6WH0H0.book Page 26 Friday, March 27, 2020 1:23 PM

Manutenzione e regolazione periodiche
6-27
6
HAU44276
Controllo e lubrificazione dei pe-
dali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Pedale freno
Pedale cambio
HAU23144
Controllo e lubrificazione delle
leve freno e frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Leva freno
Leva frizione
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
UB6WH0H0.book Page 27 Friday, March 27, 2020 1:23 PM
