Funktionen der Instrume nte und Bedienungselemente
GAU10978
System der WegfahrsperreDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:
einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)

zwei Standardschlüss eln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können

einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)

einer Wegfahrsperren-Einheit

ein ECU

einer Wegfahrsperre n-Kontrollleuchte
(Siehe Seite 4-8.)
Mit dem Hauptschlüsse l (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die
Programmierung ein schwieriges Verfahren
ist, sind das Fahrzeug und alle drei Schlüs-
sel zu einer Yamaha-Fachwerkstatt zu brin-
gen, um sie dort programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11822

DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird
gebraucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es
äußerst empfehlenswert immer ei-
nen der programmierten Standard-
schlüssel zum Fahren zu
verwenden und den Hauptschlüs-
sel an einem sicheren Ort aufzube-
wahren.

Die Schlüssel nicht in Wasser tau-
chen.

Die Schlüssel vor extrem hohen
Temperaturen schützen.

Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf
Produkte wie Laut
sprecher, usw.).

Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.

Keine schweren Gegenstände auf
die Schlüssel legen.

Die Schlüssel nicht nachschleifen
oder sonst wie verändern.

Den Kunststoffteil der Schlüssel
nicht zerlegen.

Keine zwei Schlüssel eines Weg-
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-2
1
2
34
5
6
7
8
9
10
11
12
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.

Die Standardschlüssel, sowie
Schlüssel andere r Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.

Schlüssel andere r Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungenverursachen können.
GAU10474

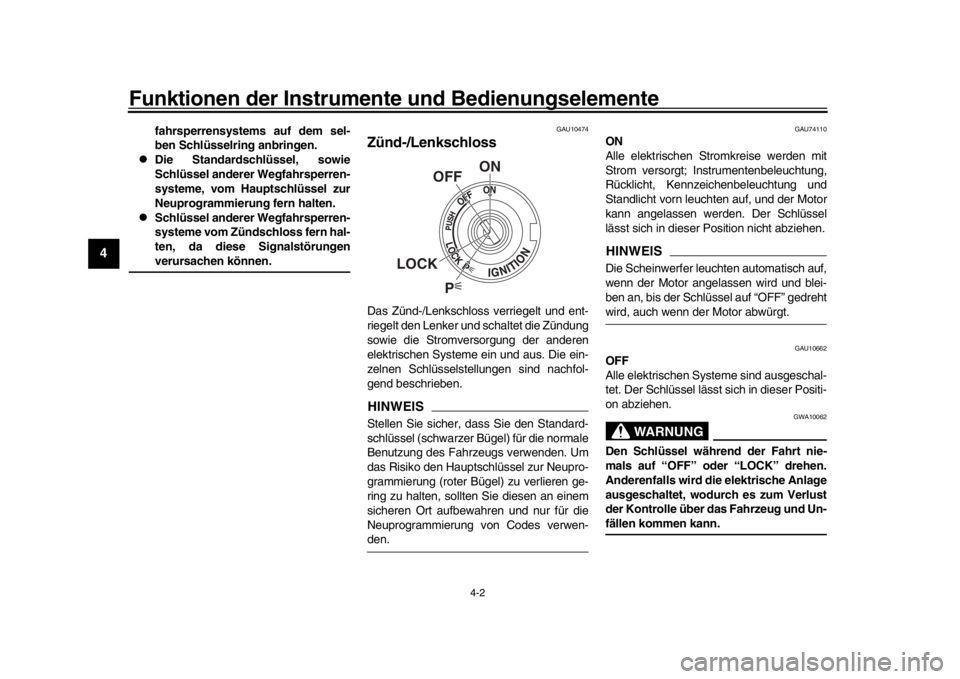

Zünd-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU74110
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenbeleuchtung und
Standlicht vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEISDie Scheinwerfer leuchten automatisch auf,
wenn der Motor angelassen wird und blei-
ben an, bis der Schlüssel auf “OFF” gedrehtwird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt si ch in dieser Positi-
on abziehen.
WARNUNG
GWA10062
Den Schlüssel währ end der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodur ch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
P
ON
OFF
LOCK
UB67G0G0.book 2 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-3
1
2
345
6
7
8
9
10
11
12
GAU1068B
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position
“OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegelnAus der Position “LOCK” den Schlüssel hin-
eindrücken und auf “OFF” drehen.
GAU74220
(Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verri egelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA23640
Bei Verwendung der Position “ ” (Par-
ken) über einen längeren Zeitraum wirddie Batterie entladen.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
UB67G0G0.book 3 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-4
1
2
34
5
6
7
8
9
10
11
12
GAU66051

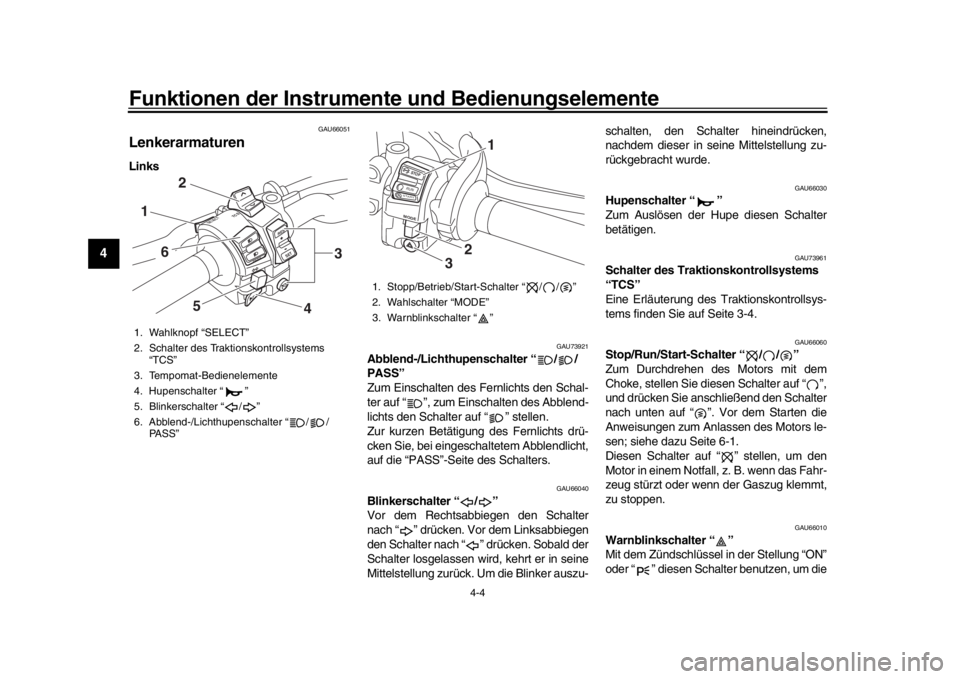

LenkerarmaturenLinks
GAU73921
Abblend-/Lichthupenschalter “ / /
PASS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblendlicht,
auf die “PASS”-Seite des Schalters.
GAU66040
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu- schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU66030
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU73961
Schalter des Traktionskontrollsystems
“TCS”
Eine Erläuterung des
Traktionskontrollsys-
tems finden Sie auf Seite 3-4.
GAU66060
Stop/Run/Start-Schalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter auf “ ”,
und drücken Sie anschließend den Schalter
nach unten auf “ ”. Vor dem Starten die
Anweisungen zum Anlassen des Motors le-
sen; siehe dazu Seite 6-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU66010
Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung “ON”
oder “ ” diesen Schalter benutzen, um die
1. Wahlknopf “SELECT”
2. Schalter des Traktionskontrollsystems “TCS”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-/Lichthupenschalter “ / / PASS”
RESSE T
PAS
S
TC S
SELECT
1
6
5
4
2
3
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Wahlschalter “MODE”
3. Warnblinkschalter “ ”
STOPMODERUNSTA R T
3
2
1
UB67G0G0.book 4 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-5
1
2
345
6
7
8
9
10
11
12
Warnblinkanlage einzuschalten (alle Blinker
blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-rie entladen könnte.
GAU73951
Tempomat-Bedienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-1.
GAU73941
Wahlknopf “SELECT”
Dieser Wahlknopf wird für eine Auswahl in
der Kilometerzähler-, Tageskilometerzäh-
ler-, Kühlflüssigkeitstemperatur- und Umge-
bungstemperaturanzeige in der
Multifunktionsmesser -Einheit verwendet.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 4-9 für nähere Informationen.
GAU73931
Antriebsmodus-Schalter “MODE”
Eine Beschreibung des Antriebsmodus fin- den Sie auf Seite 3-3.
GAU49399

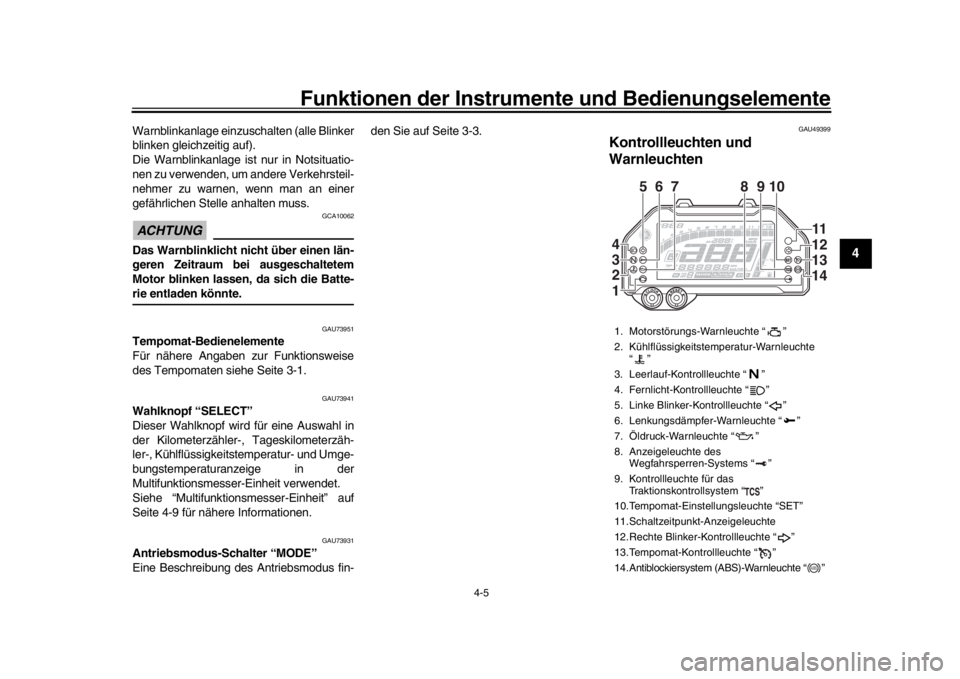

Kontrollleuchten und
Warnleuchten1. Motorstörungs-Warnleuchte “ ”
2. Kühlflüssigkeitstemperatur-Warnleuchte
“”
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Linke Blinker-Kontrollleuchte “ ”
6. Lenkungsdämpfer-Warnleuchte “ ”
7. Öldruck-Warnleuchte “ ”
8. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
9. Kontrollleuchte für das Traktionskontrollsystem “ ”
10.Tempomat-Einstellungsleuchte “SET”
11.Schaltzeitpunkt-Anzeigeleuchte
12.Rechte Blinker-Kontrollleuchte “ ”
13.Tempomat-Kontrollleuchte “ ”
14. Antiblockiersystem (ABS)-Warnleuchte “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
UB67G0G0.book 5 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-6
1
2
34
5
6
7
8
9
10
11
12
GAU11032
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59962
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte kurz ausgehen und dann wieder auf-
leuchten und weiterleuchten bis zum Star-
ten des Motors.
Wenn die Warnleuchte mit dem Drehen des
Schlüssels in die Stellung “ON” nicht auf-
leuchtet, den elektrischen Stromkreis von
einem Yamaha-Händler prüfen lassen.
ACHTUNG
GCA21210
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, sofort den Motor aus-
schalten und den Ölstand prüfen. Falls
der Ölstand unter dem Minimalstand
liegt, Öl der empfohlenen Sorte bis zum
vorgeschriebenen Stand nachfüllen.
Wenn die Öldruck-Warnleuchte dauer-
haft leuchtet, obwohl der Ölstand kor-
rekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen.HINWEISWenn die Warnleuchte nach dem Starten
des Motors nicht verlischt, den Motoröl-
stand prüfen und Motoröl bei Bedarf nach-
füllen. (Siehe Seite 7-10.)
Wenn die Warnleuchte nach dem Nachfül-
len von Motoröl weiterleuchtet, das Fahr-
zeug von einem Yamaha-Händler prüfenlassen.
GAU74071
Tempomat-Kontrollleuchten “SET”/“ ”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist.
Ein detaillierte Beschr eibung der Funktions- weise dieser Kontrollleuchten finden Sie auf
Seite 3-1.
Der elektrische Stromkreis der Kontroll-
leuchten kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Die
Kontrollleuchten müssen einige Sekunden
lang aufleuchten und dann erlöschen.
Wenn die Kontrollleuchten nach dem Dre-
hen des Schlüssels auf “ON” nicht aufleuch-
ten oder wenn sie nicht erlöschen, lassen
Sie den Stromkreis von einer
Yamaha-Fachwerkstatt prüfen.
GAU11447
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
UB67G0G0.book 6 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
345
6
7
8
9
10
11
12
ACHTUNG
GCA10022
Den Motor bei Überhitzung nicht weiterlaufen lassen.HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 7-38 für weitere Anweisungen.
GAU73171
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesystem von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Warnleuchte nach Drehen des
Schlüssels auf “ON” nicht aufleuchtet oder
falls sie nicht erlischt, das Fahrzeug von ei-
ner Yamaha-Fachwerkstatt kontrollieren lassen.
GAU69890
ABS-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:
nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird

während der Fahrt aufleuchtet oder
blinkt

nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Nähe-
re Angaben zur Funktionsweise des Anti-
blockiersystems siehe Seite 4-18.)WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.
GAU74080
Kontrollleuchte für das Traktionskont-
rollsystem “ ”
Im normalen Betrieb blinkt diese Kontroll-
leuchte, wenn das Traktionskontrollsystem
eingreift.
Diese Kontrollleuchte und die Motorstö-
rungs-Warnleuchte leuchten auf, wenn das
Traktionskontrollsystem (Seite 3-4) wäh-
rend der Fahrt deaktiviert wird.
Der elektrische Stromkreis dieser Kontroll-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Leuch-
te sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Falls die Leuchte nach Drehen des Schlüs-
sel auf “ON” nicht aufleuchtet oder falls sie
nicht erlischt, den Stromkreis von einer
Yamaha-Fachwerkstatt kontrollieren las-
ABS
UB67G0G0.book 7 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-8
1
2
34
5
6
7
8
9
10
11
12
sen.
GAU74100
Lenkungsdämpfer-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Lenkungsdämpfer ein Problem erkannt
wird. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Der elektrische Stromk reis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU74090
Schaltzeitpunkt-Anzeigeleuchte
Diese Anzeigeleuchte kann für die ge-
wünschten Motordrehzahlen eingestellt
werden und macht den Fahrer auf den rich-
tigen Schaltzeitpunkt in den nächst höheren
Gang aufmerksam. (Siehe Seite 4-15.)
Der elektrische Stro mkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf, wenn der Schlüssel auf ON gedreht wird,
oder erlischt sie nicht, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt prüfen lassen.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen,
dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrsperren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Wenn die Kontrollleuchte nach dem Drehen
des Schlüssels auf “ON” nicht aufleuchtet,
wenn sie nicht erlischt, oder wenn die Kont-
rollleuchte nach einem Muster blinkt (wenn
ein Problem im Wegfahrsperren-System er-
kannt wird, blinkt die Kontrollleuchte des
Wegfahrsperren-Systems nach einem Mus-
ter), das Fahrzeug von einer Yamaha-Fach-
werkstatt kontrollieren lassen.
HINWEISWenn die Kontrollleuc hte des Wegfahrsper-
ren-Systems nach einem bestimmten Mus-
ter blinkt, d. h. 5 Mal langsam und dann 2
Mal schnell, könnte dies durch eine Störbe-
einflussung vom Tr ansponder verursacht
werden. Tritt dies auf, versuchen Sie dasFolgende.
1. Sicherstellen, dass keine anderen Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Andere
Schlüssel des Wegfahrsperren-Sys-
tems können Signalüberlagerungen
verursachen und das Anlassen des
Motors verhindern.
2. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug und alle 3 Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
UB67G0G0.book 8 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-9
1
2
345
6
7
8
9
10
11
12
GAU74026
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt
vorgenommen, kann dies den Fahrer ab-
lenken und die Unfallgefahr erhöhen.
Die Multifunktionsmess er-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige

einen Drehzahlmesser

eine Uhr

einen Kraftstoffmesser

eine Kühlflüssigkeitstemperatur-An-
zeige/Lufttemperatur-Anzeige

eine Eco-Anzeige

eine Ganganzeige

eine Antriebsmodusanzeige

eine TCS-Anzeige

eine Multifunktionsanzeige
HINWEIS
Außer zum Umschalten in den Hellig-
keits-Kontrollmodu s, den Schlüssel
auf “ON” drehen, bevor zur Einstellung
der Multifunktionsanzeige die Wahl-
knöpfe “CLOCK” und “RESET” ver-
wendet werden.

Für QS ist ein Zubehör erforderlich
und kann nicht ausgewählt werden.

Für UK: Zur Umschaltung des Ge-
schwindigkeitsmessers und der Multi-
funktionsanzeigen z wischen Kilometer
und Meilen den Wahlknopf “CLOCK”und “RESET” gleichzeitig drücken.
1. Einstellknopf “CLOCK”
2. Rückstellknopf “RESET”
12
1. Ganganzeige
2. Uhr
3. Drehzahlmesser
4. Kühlflüssigkeitstemperatur-Anzeige/ Lufttemperatur-Anzeige
5. Geschwindigkeitsmesser
6. Kraftstoffmesser
7. Öko-Anzeige “ECO”
8. Antriebsmodusanzeige
9. TCS-Anzeige
10.Multifunktionsanzeige12 3 5 46
97 8
10
UB67G0G0.book 9 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-10
1
2
34
5
6
7
8
9
10
11
12

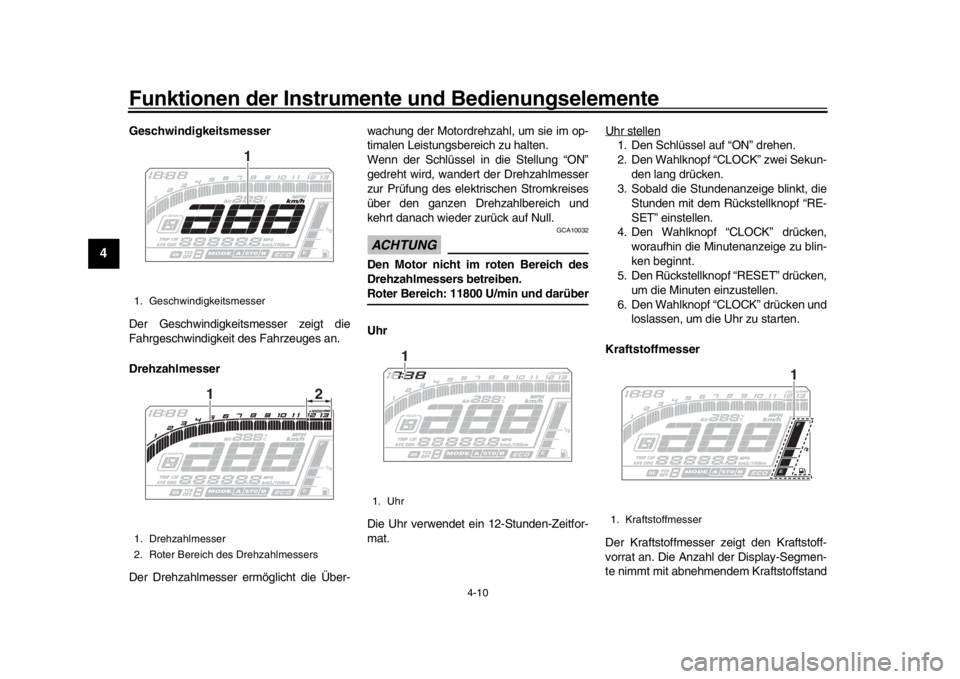

Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser er möglicht die Über-wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 11800 U/min und darüber
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Uhr stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Wahlknopf “CLOCK” zwei Sekun-
den lang drücken.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
4. Den Wahlknopf “CLOCK” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “CLOCK” drücken und loslassen, um die Uhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffstand
1. Geschwindigkeitsmesser
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1
12
1. Uhr
1
1. Kraftstoffmesser
1
UB67G0G0.book 10 ページ ２０１６年２月１５日　月曜日　午後１時９分
