zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU74230
Kraftstofftank-ÜberlaufschlauchHINWEISWeitere Informationen zur Belüftung sieheSeite 7-10.
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstoff-
tank-Überlaufschlauchs prüfen.

Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf. er-
neuern.

Sicherstellen, dass das Ende des
Kraftstofftank-Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.

Sicherstellen, da ss der Kraftstoff- tank-Überlaufschlauch durch den Si-
cherungsclip verlegt wird.

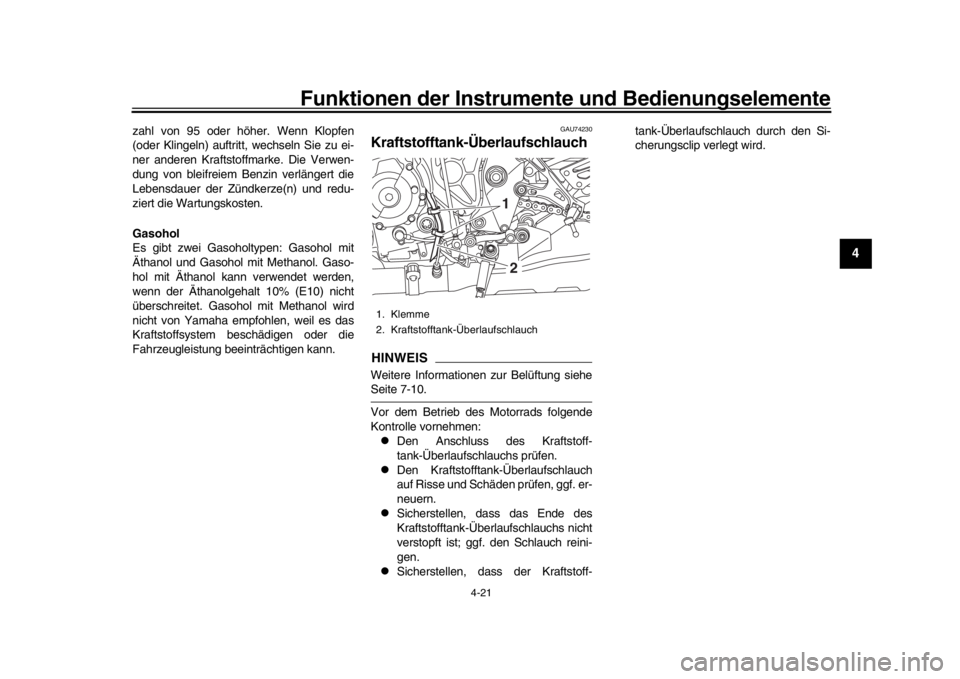

1. Klemme
2. Kraftstofftank-Überlaufschlauch
1
2
UB67G0G0.book 21 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-22
1
2
34
5
6
7
8
9
10
11
12
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kannsich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU57991
SitzbankSitzbank abnehmen 1. Die Abdeckung des Sitzbankschlos-
ses öffnen, den Schlüssel in das Sitz-
bankschloss stecken und dann gegen
den Uhrzeigersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.

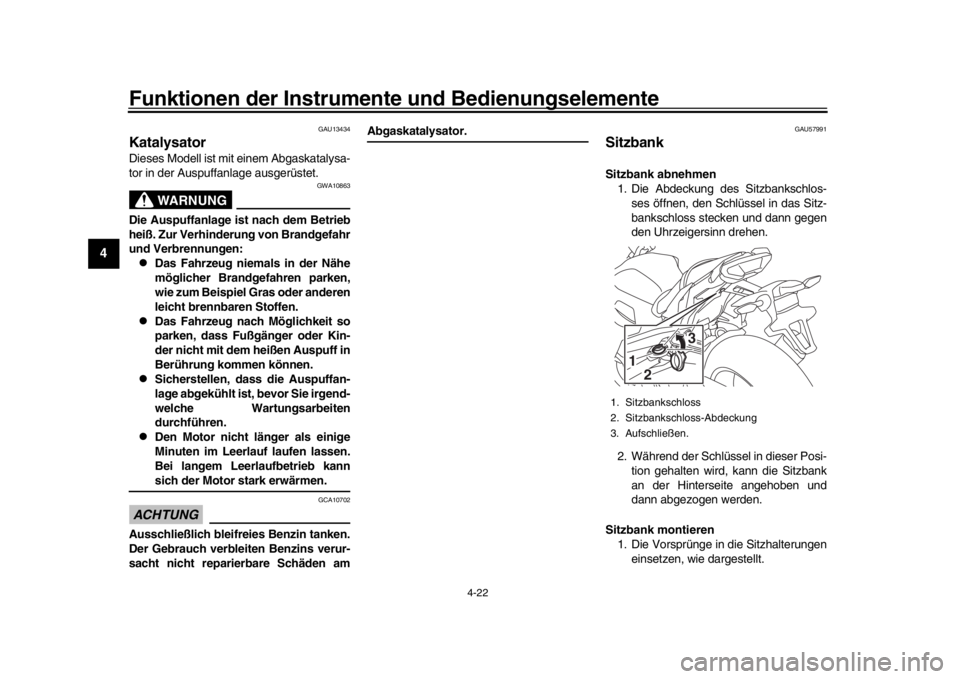

Sitzbank montieren 1. Die Vorsprünge in die Sitzhalterungen einsetzen, wie dargestellt.1. Sitzbankschloss
2. Sitzbankschloss-Abdeckung
3. Aufschließen.
1 3
2
UB67G0G0.book 22 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-23
1
2
345
6
7
8
9
10
11
12
2. Die Sitzbank an der Hinterseite herun- terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU70410
Teleskopgabel einstellenACHTUNG
GCA22471

Beim Einstellen der Federung vor-
sichtig vorgehen, um ein Zerkratzen
der gold eloxierten Oberfläche zu
vermeiden.

Um eine Beschädigung des inter-
nen Mechanismus der Federung zu
vermeiden, darf nicht über die Maxi-
mal- oder Minimaleinstellungen ge-dreht werden.
Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung und Druckstufendämpfung
jedes Gabelholms kann eingestellt werden.WARNUNG
GWA10181
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten undStabilität.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellmuttern an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) die Einstellmuttern an beiden Gabelholmen in Richtung (b) dre-
hen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) die

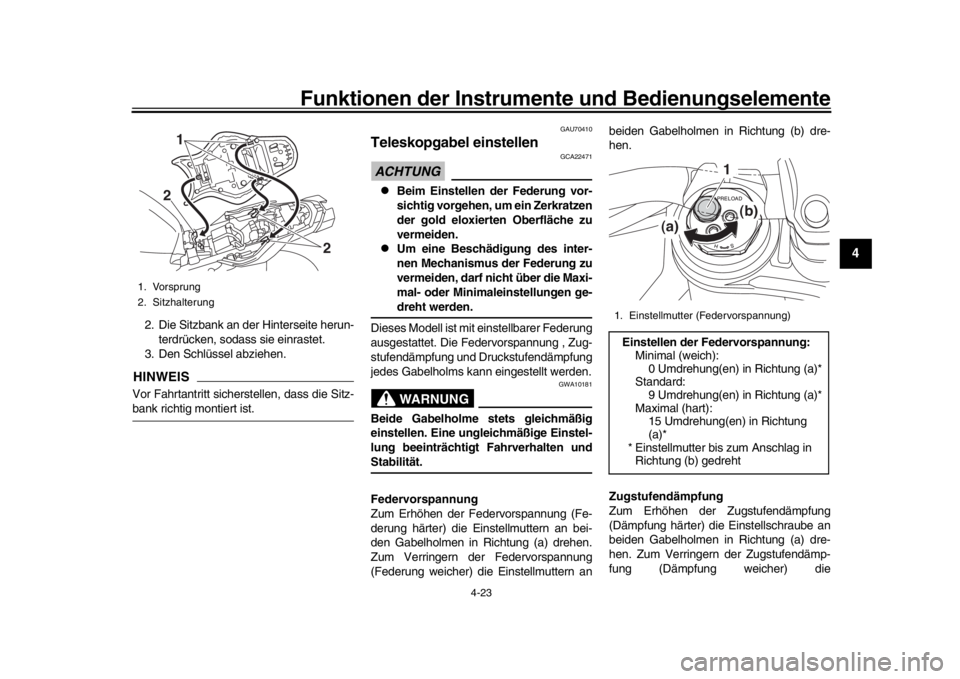

1. Vorsprung
2. Sitzhalterung
2
2 1
1. Einstellmutter (Federvorspannung)Einstellen der Federvorspannung:
Minimal (weich):0 Umdrehung(en) in Richtung (a)*
Standard:
9 Umdrehung(en) in Richtung (a)*
Maximal (hart): 15 Umdrehung(en) in Richtung
(a)*
* Einstellmutter bis zum Anschlag in Richtung (b) gedreht
1
(a) (b)
UB67G0G0.book 23 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-24
1
2
34
5
6
7
8
9
10
11
12
Einstellschraube an beiden Gabelholmen in
Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) beide Einstellschrauben in Richtung (b) drehen.
HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellm
echanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam- ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.

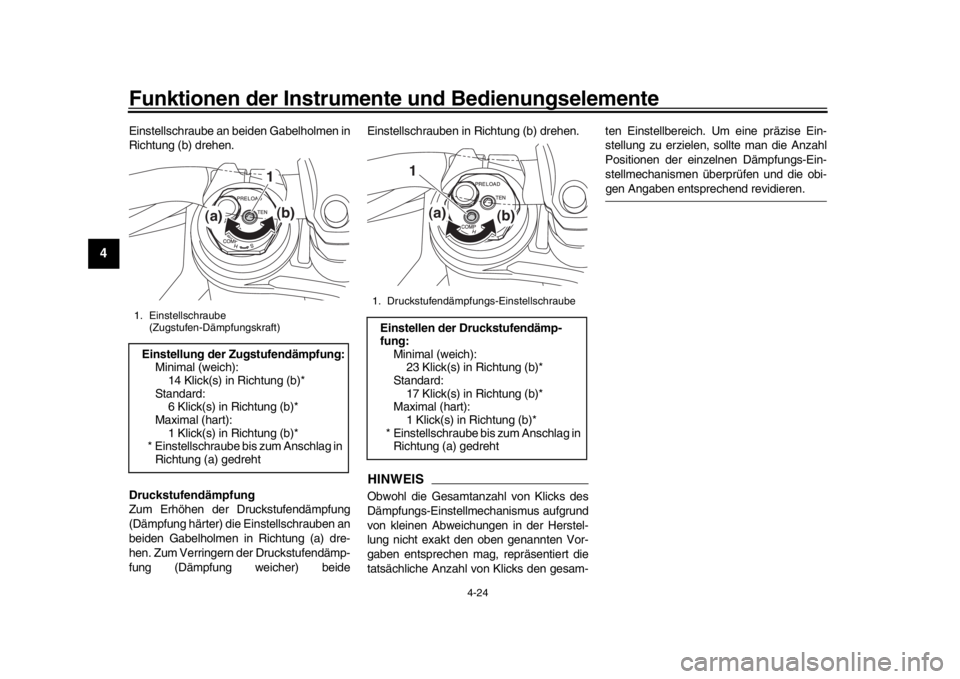

1. Einstellschraube
(Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):14 Klick(s) in Richtung (b)*
Standard:
6 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in Richtung (a) gedreht
1
(a) (b)
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimal (weich):
23 Klick(s) in Richtung (b)*
Standard: 17 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
1
(a) (b)
UB67G0G0.book 24 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-25
1
2
345
6
7
8
9
10
11
12
GAU74240
Federbein einstellen
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zurWartung.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden , darf nicht über
die Maximal- oder Minimaleinstellungengedreht werden. Dieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung, Druckstufendämpfung bei
schneller Einfederung und Druckstufen-
dämpfung bei langsamer Einfederung kann
eingestellt werden.
Federvorspannung
1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspannung;
je kleiner Abstand A ist, desto geringer
ist die Federvorspannung.

Für die Einstellung den Spezial-
schlüssel aus dem zusätzlichen
Bordwerkzeug verwenden.

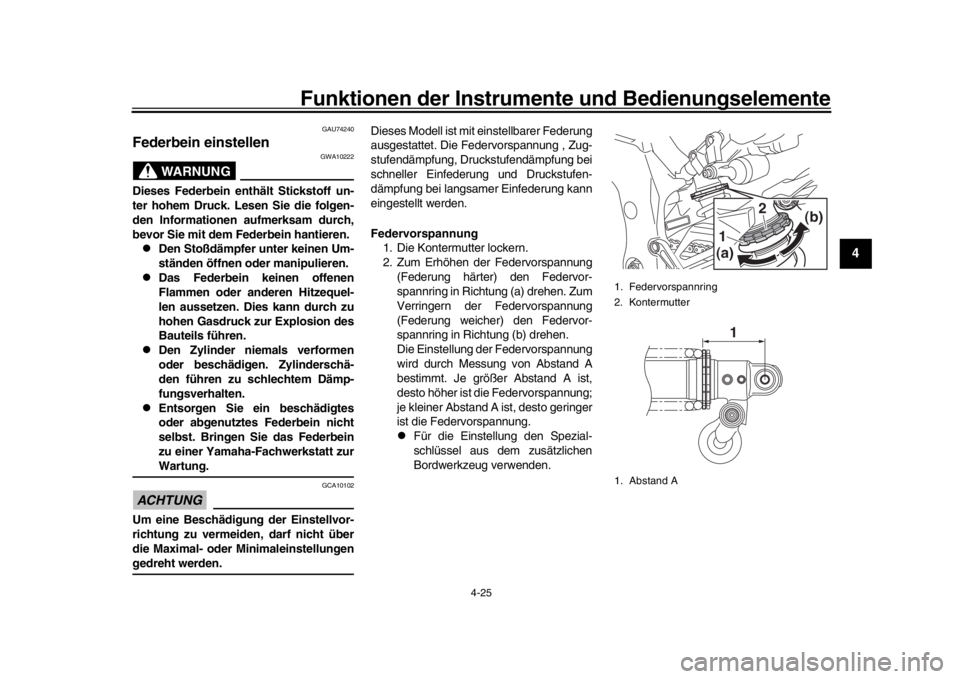

1. Federvorspannring
2. Kontermutter
1. Abstand A
(a) (b)1
2
1
UB67G0G0.book 25 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-26
1
2
34
5
6
7
8
9
10
11
12
3. Die Kontermutter vorschriftsmäßig festziehen. ACHTUNG: Die Konter-
mutter stets mit dem vorgeschrie-
benen Anzugsmoment gegen den
Einstellring festziehen.
[GCA22760]
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (D ämpfung weicher)
die Einstellschraube in Richtung (b) drehen. Druckstufendämpfung
Druckstufendämpfung bei schneller Einfe-
derungZum Erhöhen der Druckstufendämpfung
(Dämpfung bei schneller Einfederung här-
ter) die Einstellschraube in Richtung (a) dre-
hen. Zum Verringern derDruckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
Druckstufendämpfung bei langsamer Einfe-
derungZum Erhöhen der Druckstufendämpfung
(Dämpfung bei langsam
er Einfederung här-
Federvorspannung:
Minimal (weich):Abstand A = 77.5 mm (3.05 in)
Standard:
Abstand A = 81.5 mm (3.21 in)
Maximal (hart): Abstand A = 85.5 mm (3.37 in)
Anzugsmoment: Kontermutter:
25 Nm (2.5 m·kgf, 18 ft·lbf)

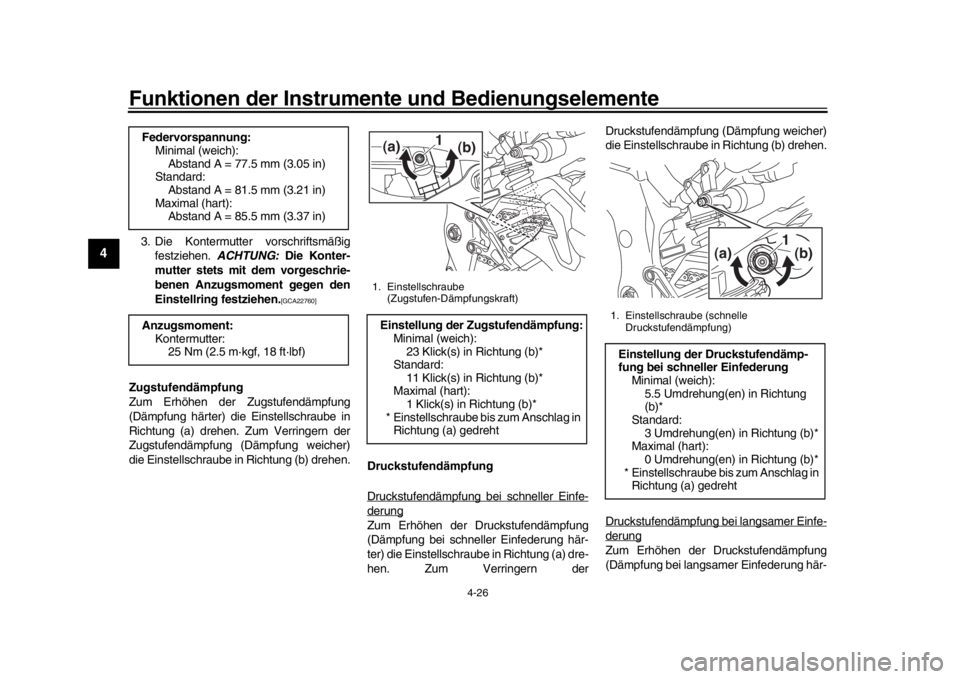

1. Einstellschraube
(Zugstufen-Dämpfungskraft)Einstellung der Zugstufendämpfung:Minimal (weich):
23 Klick(s) in Richtung (b)*
Standard: 11 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht(a) (b)
1
1. Einstellschraube (schnelle
Druckstufendämpfung)Einstellung der Druckstufendämp-
fung bei schneller EinfederungMinimal (weich):5.5 Umdrehung(en) in Richtung
(b)*
Standard: 3 Umdrehung(en) in Richtung (b)*
Maximal (hart): 0 Umdrehung(en) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
(a) (b)
1
UB67G0G0.book 26 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-27
1
2
345
6
7
8
9
10
11
12
ter) die Einstellschraube in Richtung (a) dre-
hen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um- drehungen für jeden einzelnen Dämp-
fungs-Einstellmechanismus überprüfen.
Der Verstellumfang entspricht möglicher-
weise aufgrund von kleinen Abweichungen
in der Herstellung nicht exakt den aufge-
führten technischen Angaben.
GAU15152
Spanngurt-HalterungenAn jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.

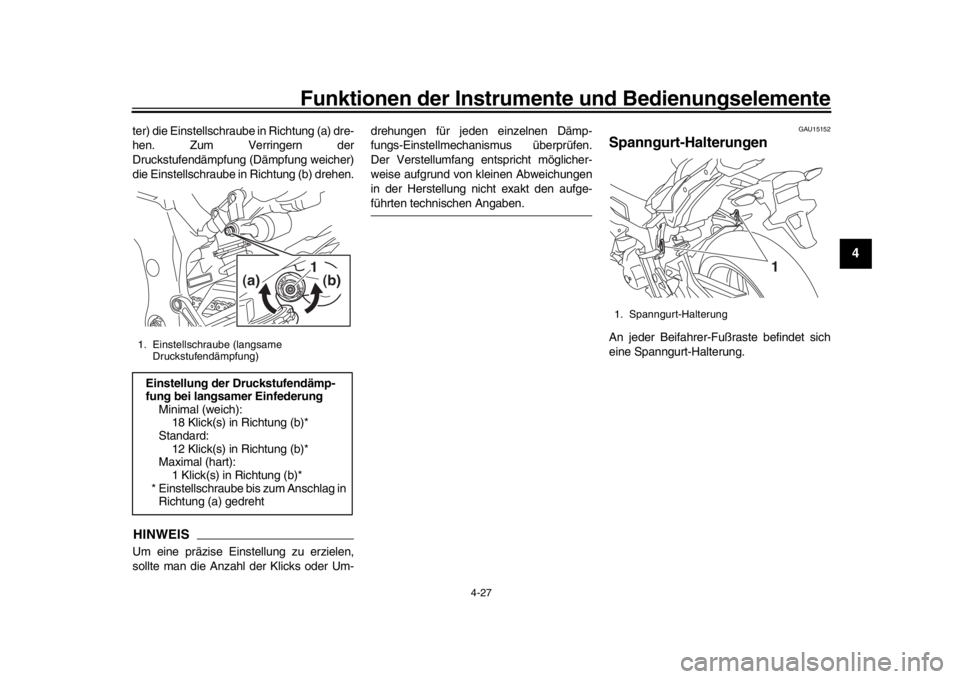

1. Einstellschraube (langsame
Druckstufendämpfung)Einstellung der Druckstufendämp-
fung bei langsamer EinfederungMinimal (weich):
18 Klick(s) in Richtung (b)*
Standard: 12 Klick(s) in Richtung (b)*
Maximal (hart): 1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag in
Richtung (a) gedreht
(a) (b)
1
1. Spanngurt-Halterung
1
UB67G0G0.book 27 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-28
1
2
34
5
6
7
8
9
10
11
12
GAU67050
EXUP-SystemDieses Modell ist mit einem Yamaha
EXUP-System (EXhaust Ultimate Power
valve) ausgestattet. Dieses System ver-
stärkt die Motorleistung durch ein Ventil,
das den Abgasstrom innerhalb des Vor-
schalldämpfers steuert.ACHTUNG
GCA15611
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfallund Motorschäden führen.
GAU49453
Nebenverbraucheranschluss-
Buchse
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
oder Kurzschluss sicherstellen, dass
der Deckel montiert ist, wenn der Neben-
verbraucheranschluss nicht verwendetwird.ACHTUNG
GCA15432
Das über den Nebenverbraucheran-
schluss angeschlossene Zubehör darf
nicht bei abgestelltem Motor benutzt
werden und die entnommene Leistung
darf insgesamt 12 W (1.0 A) nicht über-
schreiten, andernfalls kann die Siche-
rung durchbrennen oder die Batteriesich entladen.
Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss ausgestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlos sene 12-V-Zubehör
kann benutzt werden, sobald sich der Zünd-
schlüssel in der Position “ON” befindet und
darf nur benutzt werden, wenn der Motor in
Betrieb ist. Um den Nebenverbraucheranschluss
zu benutzen
1. Den Schlüssel auf “OFF” drehen.
2. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in den Nebenver- braucheranschluss stecken.
1. Nebenverbraucheranschlussdeckel
1
UB67G0G0.book 28 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-29
1
2
345
6
7
8
9
10
11
12
5. Den Schlüssel auf “ON” drehen und den Motor starten. (Siehe Seite 6-1.)
6. Das Zubehör einschalten.
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsunter-
brechungs- undAnlasssperrschalter-System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer
Yamaha-Fachwerkstatt instand setzen
lassen.

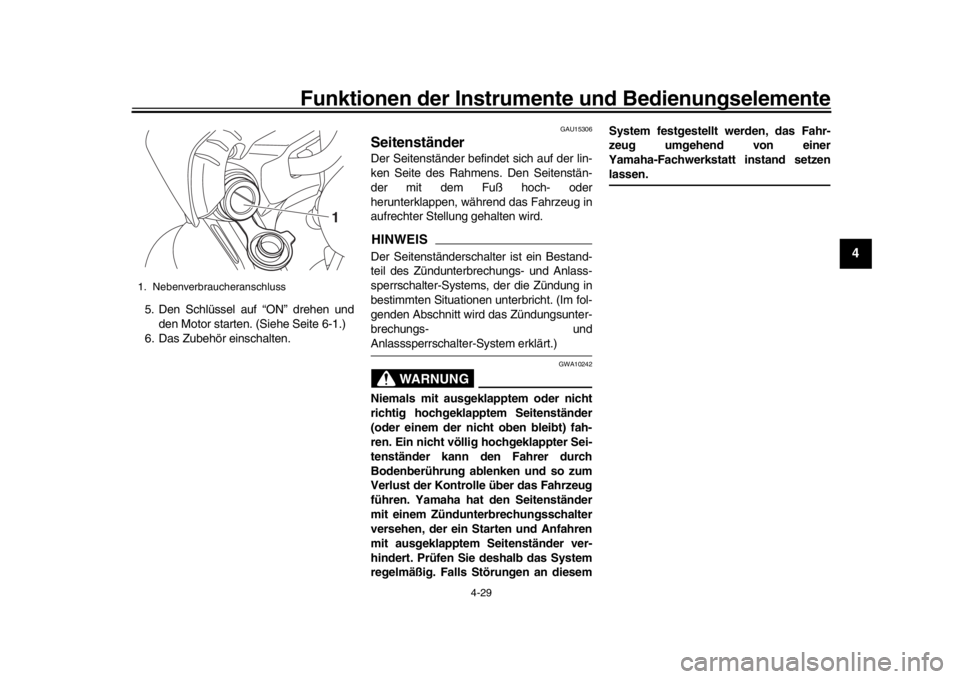

1. Nebenverbraucheranschluss
1
UB67G0G0.book 29 ページ ２０１６年２月１５日　月曜日　午後１時９分

Funktionen der Instrumente und Bedienungselemente
4-30
1
2
34
5
6
7
8
9
10
11
12
GAU57950
Zündunterbrechungs- u.
Anlasssperrschalter-SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende Zwe-
cke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.

Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB67G0G0.book 30 ページ ２０１６年２月１５日　月曜日　午後１時９分
