Smart-Key- System
3-3
3
GAUN2460
Han dha bun g von Smart-Key un d
mechanischen Schlüsseln
WARNUNG
GWA17952
 Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeu g.
 Wenn sich d er Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, d a andere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.Zum Lieferumfang des Fahrzeugs gehören
ein Smart Key, zwei mechanische Schlüs-
sel und eine Identifizierungsnummernkarte.
Einen mechanischen Schlüssel und die
Identifizierungsnummern karte an einem si-
cheren Ort und getrennt vom Fahrzeug auf-
bewahren.
Wenn die Fahrzeugbatterie entladen ist,
kann die Sitzbank mit einem mechanischen
Schlüssel geöffnet werden, um die Batterie
aufzuladen oder zu ersetzen. Daher wird
empfohlen, einen mechanischen Schlüssel
zusammen mit dem Smart Key mitzufüh-
ren.
Wenn sowohl der Smart Key als auch die
Identifizierungsnummer des Smart-Key-
Systems verloren oder beschädigt wurden,
muss das gesamte Smart-Key-System er-
setzt werden. Um dies zu vermeiden, wird empfohlen,
die I dentifizierun gsnummer
für den Fall des Verlusts der I dentifizie-
run gsnummernkarte zu notieren.
ACHTUNG
GCA21573
Der Smart Key b esitzt elektronische
Präzisions bauteile. Die fol gen den Vor-
sichtsmaßnahmen beachten, um mö gli-
che Störun gen o der Beschä dig un gen zu
verhin dern.
 Den Smart Key nicht in eines d er
A bla gefächer le gen o der darin auf-
b ewahren. Der Smart Key kann
d urch die Erschütterun g währen d
d er Fahrt o der durch üb ermäßige
Hitze beschä dig t wer den.
 Den Smart Key nicht fallenlassen,
b ie gen o der starken Stößen ausset-
zen.
 Den Smart Key nicht in Wasser o der
an der e Flüssi
gk
eiten tauchen.
 Keine schweren Ge genstän de auf
d en Smart Key le gen un d ihn keiner
ü b ermäßi gen mechanischen Bean-
spruchun g aussetzen.
 Den Smart Key nicht an einem Ort
a b le gen, an dem er direktem Son-
nenlicht, hohen Temperaturen o der
hoher Luftfeuchtig keit ausgesetzt
ist.
1. Smart Key
2. Mechanischer Schlüssel
1. Identifizierungsnummernkarte
A52010
221
868588
1
UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

Smart-Key-S ystem
3-4
3
Den Smart Key nicht beschleifen
o der versuchen zu än dern.
 Den Smart Key fernhalten von star-
ken Mag netfeldern un d ma gneti-
schen Ob jekten wie ma gnetische
S chlüsselhalter, Fernseh geräte un d
Computer.
 Den Smart Key fernhalten von elek-
trischen me dizinischen Geräten.
 Es dürfen keine Öle, Poliermittel,
Kraftstoffe o der ir gen dwelche star-
ken Chemikalien mit dem Smart
Key in Berührun g kommen. Das
S mart-Key-Gehäuse kann sich ver-
fär ben o der Risse bekommen.HINWEIS Die Lebensdauer der Smart-Key-Bat-
terie beträgt ca. zwei Jahre, dieser
Wert kann jedoch je nach Betriebsbe-
dingungen abweichen.
 Die Smart-Key-Batterie muss ersetzt
werden, wenn die Kontrollleuchte des
Smart-Key-Systems nach dem Ein-
schalten des Fahrzeugs 20 Sekunden
lang blinkt oder wenn die Kontroll-
leuchte des Smart-Key-Systems nach
dem Drücken des Smart-Key-Knop-
fes nicht aufleuchtet. (Siehe Seite 3-6.)
Wenn nach dem Ersetzen der Smart-
Key-Batterie das Smart-Key-System immer noch nicht funktioniert, die
Fahrzeugbatterie kontrollieren und
dann das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
 Wenn der Smart Key ständig Radio-
wellen empfängt, entlädt sich die
Smart-Key-Batterie schnell. (Wenn er
z.B. in der Nähe elektrischer Geräte
wie Fernseher, Radios oder Computer
aufbewahrt wird.)
 Es können bis zu sechs Smart Keys
für dasselbe Fahrzeug registriert wer-
den. Fragen Sie eine Yamaha-Fach-
werkstatt wegen Ersatz-Smart-Keys.
 Wenn ein Smart Key verloren geht, so-
fort eine Yamaha-Fachwerkstatt kon-
taktieren, damit das Fahrzeug nicht
gestohlen wird usw.
GAU76474

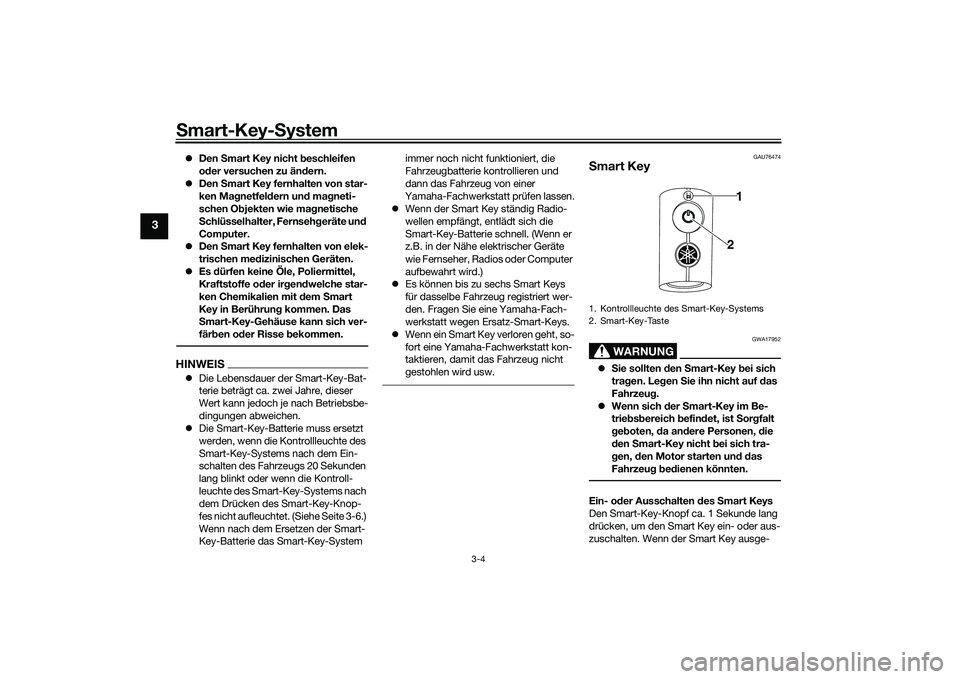

Smart Key
WARNUNG
GWA17952
 Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeug .
 Wenn sich der Smart-Key im Be-
trie bsb ereich befin det, ist S orgfalt
g eb oten, d a andere Personen, die
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeug b ed ienen könnten.Ein- o der Ausschalten d es Smart Keys
Den Smart-Key-Knopf ca. 1 Sekunde lang
drücken, um den Smart Key ein- oder aus-
zuschalten. Wenn der Smart Key ausge-1. Kontrollleuchte des Smart-Key-Systems
2. Smart-Key-Taste
1
2
UBBDG0G0.book Page 4 Monday, June 14, 2021 9:46 AM

Smart-Key- System
3-5
3
schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet:  Schaltet sich schnell für 0.1 Sekunden
ein: Der Smart Key ist eingeschaltet.
 Schaltet sich langsam für 0.5 Sekun-
den ein: Der Smart Key ist ausge-
schaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und alle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.

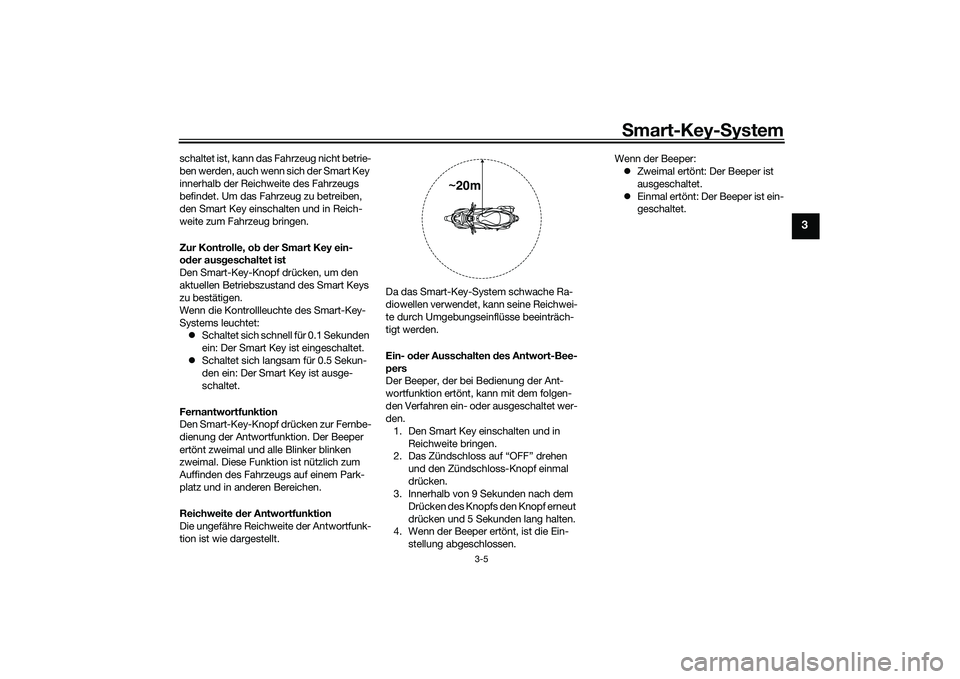

Reichweite der Antwortfunktion
Die ungefähre Reichweite der Antwortfunk-
tion ist wie dargestellt. Da das Smart-Key-System schwache Ra-
diowellen verwendet, kann seine Reichwei-
te durch Umgebungseinflüsse beeinträch-
tigt werden.
Ein- o
der Ausschalten d es Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den. 1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen
und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem
Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein-
stellung abgeschlossen. Wenn der Beeper:
 Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.
~20m
UBBDG0G0.book Page 5 Monday, June 14, 2021 9:46 AM

Smart-Key-S ystem
3-6
3
GAUN2712

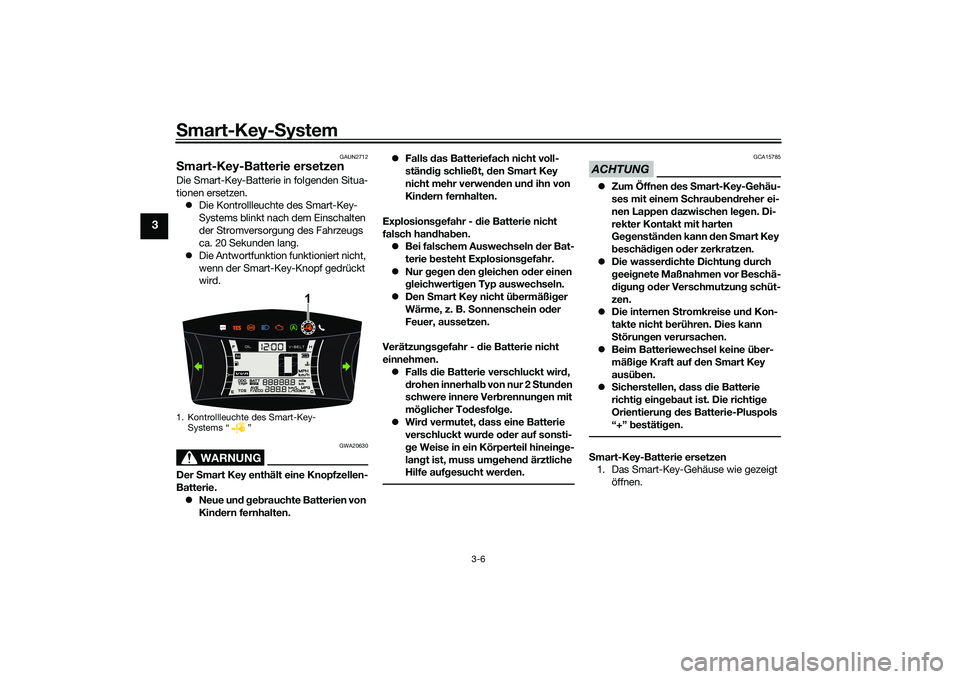

Smart-Key-Batterie ersetzenDie Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA20630
Der Smart Key enthält eine Knopfzellen-
Batterie.  Neue un d g eb rauchte Batterien von
Kin dern fernhalten. 
Falls das Batteriefach nicht voll-
stän dig schließt, den Smart Key
nicht mehr verwen den un d ihn von
Kin dern fernhalten.
Explosions gefahr - die Batterie nicht
falsch han dha ben.
 Bei falschem Auswechseln der Bat-
terie besteht Explosions gefahr.
 Nur geg en den gleichen o der einen
g leichwerti gen Typ auswechseln.
 Den Smart Key nicht ü bermäßi ger
Wärme, z. B. Sonnenschein o der
Feuer, aussetzen.
Verätzun gsg efahr - d ie Batterie nicht
einnehmen.
 Falls die Batterie verschluckt wir d,
d rohen innerhal b v on nur 2 S
tu
nd en
schwere innere Ver brennun gen mit
mö glicher To desfol ge.
 Wir d vermutet, dass eine Batterie
verschluckt wur de o der auf sonsti-
g e Weise in ein Körperteil hinein ge-
lan gt ist, muss um gehen d ärztliche
Hilfe auf gesucht wer den.
ACHTUNG
GCA15785
 Zum Öffnen des Smart-Key-Gehäu-
ses mit einem Schrau ben dreher ei-
nen Lappen dazwischen leg en. Di-
rekter Kontakt mit harten
Ge genstän den kann d en Smart Key
b eschäd ig en o der zerkratzen.
 Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig un g od er Verschmutzun g schüt-
zen.
 Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
 Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf d en Smart Key
ausü ben.
 Sicherstellen, dass die Batterie
richti g ein geb aut ist. Die richti ge
Or i

entierun g d es Batterie-Pluspols
“+” bestäti gen.
S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt
öffnen.
1. Kontrollleuchte des Smart-Key-Systems “ ”
1
UBBDG0G0.book Page 6 Monday, June 14, 2021 9:46 AM

Smart-Key- System
3-7
3

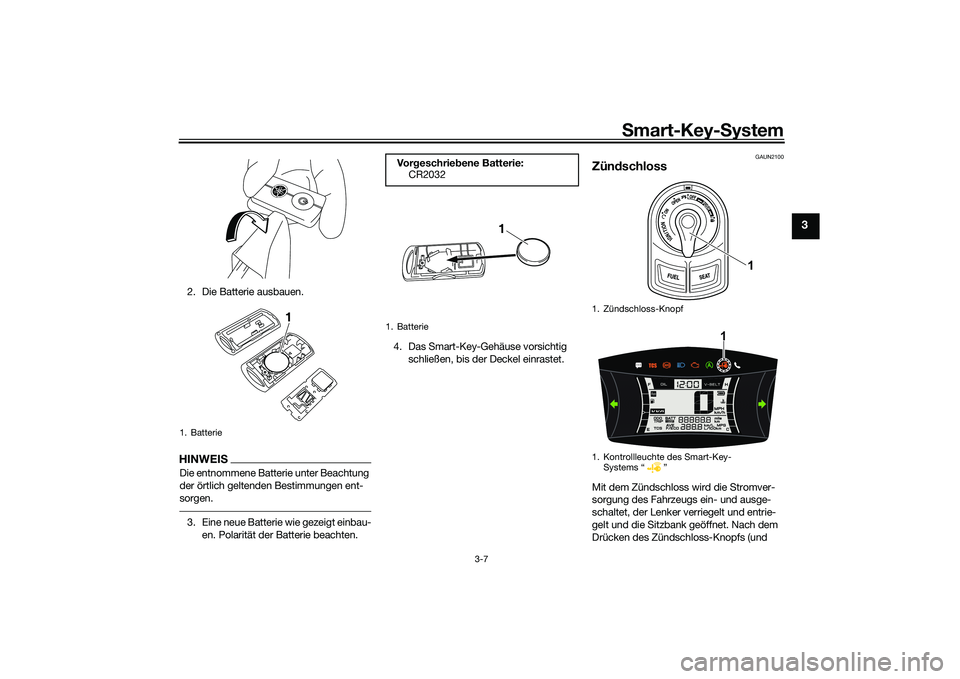

2. Die Batterie ausbauen.HINWEISDie entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.3. Eine neue Batterie wie gezeigt einbau-
en. Polarität der Batterie beachten. 4. Das Smart-Key-Gehäuse vorsichtig
schließen, bis der Deckel einrastet.
GAUN2100
Zün dschlossMit dem Zündschloss wird die Stromver-
sorgung des Fahrzeug s ein- und ausge-
schaltet, der Lenker verriegelt und entrie-
gelt und die Sitzbank geöffnet. Nach dem
Drücken des Zündschloss-Knopfs (und
1. Batterie
1
Vor geschrieb ene Batterie:
CR2032
1. Batterie
1
1. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-
Systems Ž
1
1
UBBDG0G0.book Page 7 Monday, June 14, 2021 9:46 AM

Smart-Key-S ystem
3-8
3
nach Bestätigung mit dem Smart Key) kann
das Zündschloss gedreht werden, während
die Kontrollleuchte des Smart-Key-Sys-
tems leuchtet (ca. 4 Sekunden).
WARNUNG
GWA18720
Niemals das Zün dschloss auf
“OFF”, “ ” o der “OPEN” drehen, wäh-
ren d sich d as Fahrzeu g b eweg t. Ande-
renfalls wir d d ie elektrische Anla ge aus-
g eschaltet, wo durch es zum Verlust der
Kontrolle ü ber das Fahrzeu g un d Unfäl-
len kommen kann.HINWEISDen Zündschloss-Knopf nicht mehrfach
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Um das Zündschloss
vor Beschädigungen zu schützen, wird das
Smart-Key-System vorübergehend ausge-
schaltet und die Kontrollleuchte des Smart-
Key-Systems blinkt. In diesem Fall warten,
bis die Kontrollleuchte nicht mehr blinkt,
und dann das Zündschloss betätigen.Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.

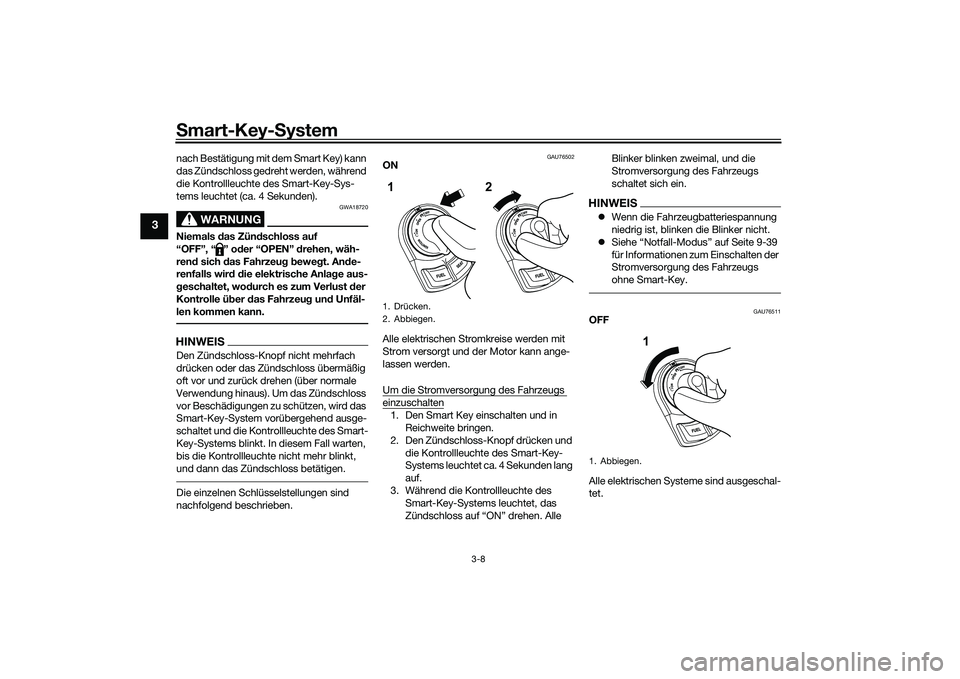

GAU76502
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorg ung des Fahrzeugs einzuschalten1. Den Smart Key einschalten und in
Reichweite bringen.
2. Den Zündschloss-Knopf drücken und die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle Blinker blinken zweimal, und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS
Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
 Siehe “Notfall-Modus” auf Seite 9-39
für Informationen zum Einschalten der
Stromversorgung des Fahrzeugs
ohne Smart-Key.
GAU76511
OFF
Alle elektrischen Systeme sind ausgeschal-
tet.
1. Drücken.
2. Abbiegen.1
2
1. Abbiegen.
1
UBBDG0G0.book Page 8 Monday, June 14, 2021 9:46 AM

Smart-Key- System
3-9
3

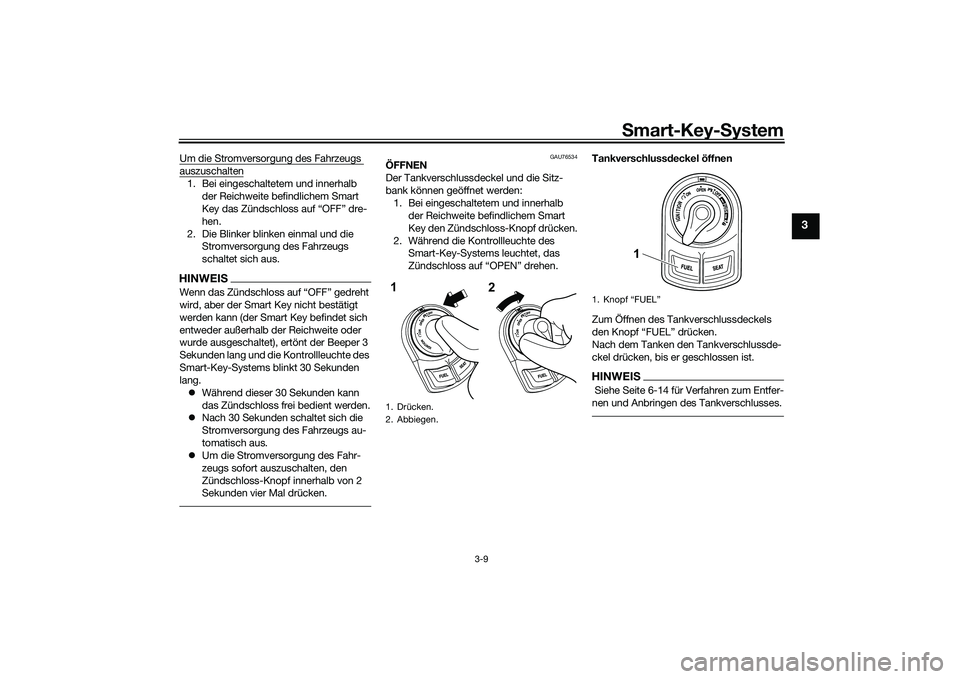

Um die Stromversorgung des Fahrzeugs auszuschalten1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die Stromversorgung des Fahrzeugs
schaltet sich aus.HINWEIS
wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper 3
Sekunden lang und die Kontrollleuchte des
Smart-Key-Systems blinkt 30 Sekunden
lang.
 Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
 Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
 Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von 2
Sekunden vier Mal drücken.
GAU76534
ÖFFNEN
Der Tankverschlussdeckel und die Sitz-
bank können geöffnet werden:
1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “OPEN” drehen. Tankverschluss
deckel öffnen
Zum Öffnen des Tankverschlussdeckels
den Knopf “FUEL” drücken.
Nach dem Tanken den Tankverschlussde-
ckel drücken, bis er geschlossen ist.
HINWEIS Siehe Seite 6-14 für Verfahren zum Entfer-
nen und Anbringen des Tankverschlusses.
1. Drücken.
2. Abbiegen.1 2
1.
1
UBBDG0G0.book Page 9 Monday, June 14, 2021 9:46 AM

Smart-Key-S ystem
3-10
3

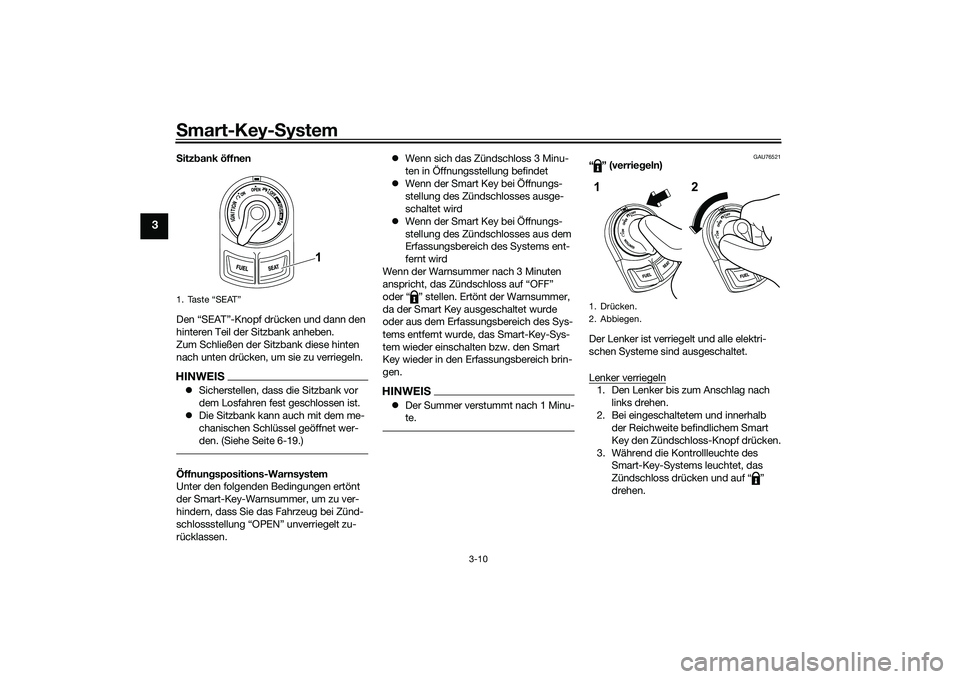

Sitz bank öffnen
Den “SEAT”-Knopf drücken und dann den
hinteren Teil der Sitzbank anheben.
Zum Schließen der Sitzbank diese hinten
nach unten drücken, um sie zu verriegeln.HINWEIS Sicherstellen, dass die Sitzbank vor
dem Losfahren fest geschlossen ist.
 Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 6-19.)Öffnun gspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen. 
Wenn sich das Zündschloss 3 Minu-
ten in Öffnungsstellung befindet
 Wenn der Smart Key bei Öffnungs-
stellung des Zündschlosses ausge-
schaltet wird
 Wenn der Smart Key bei Öffnungs-
stellung des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen. Ertönt der Warnsummer,
da der Smart Key ausgeschaltet wurde
oder aus dem Erfassungsbereich des Sys-
tems entfernt wurde, das Smart-Key-Sys-
tem wieder einschalten bzw. den Smart
Key wieder in den Erfassungsbereich brin-
gen.
HINWEIS Der Summer verstummt nach 1 Minu-
te.
GAU76521
“” (verrie geln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
3. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.
1. Taste “SEAT”
1
1. Drücken.
2. Abbiegen.1 2
UBBDG0G0.book Page 10 Monday, June 14, 2021 9:46 AM

Smart-Key- System
3-11
3

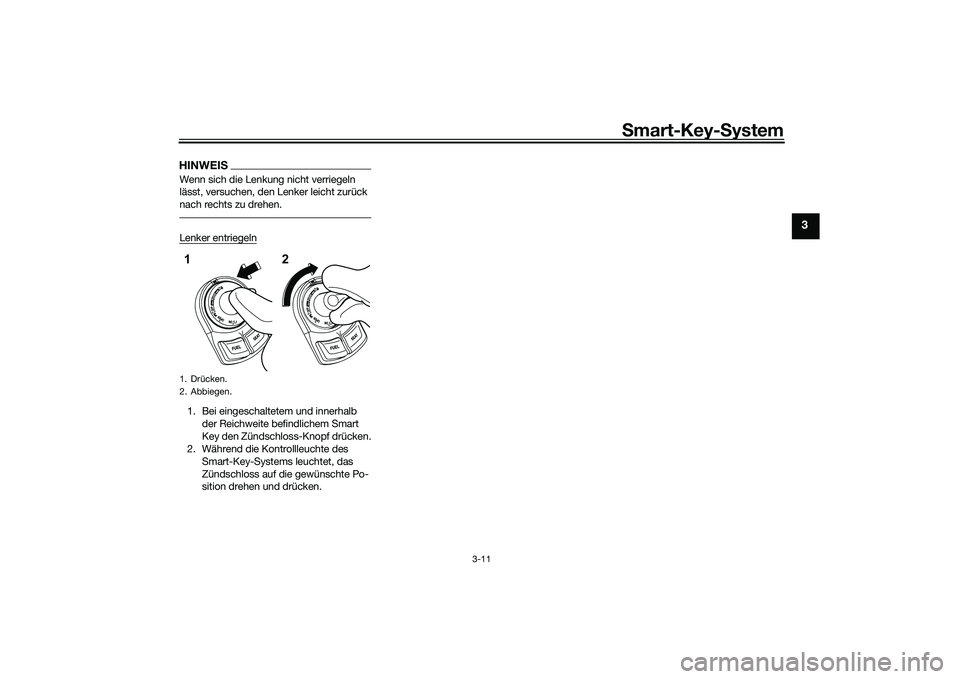

HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegeln1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.1. Drücken.
2. Abbiegen.12
UBBDG0G0.book Page 11 Monday, June 14, 2021 9:46 AM

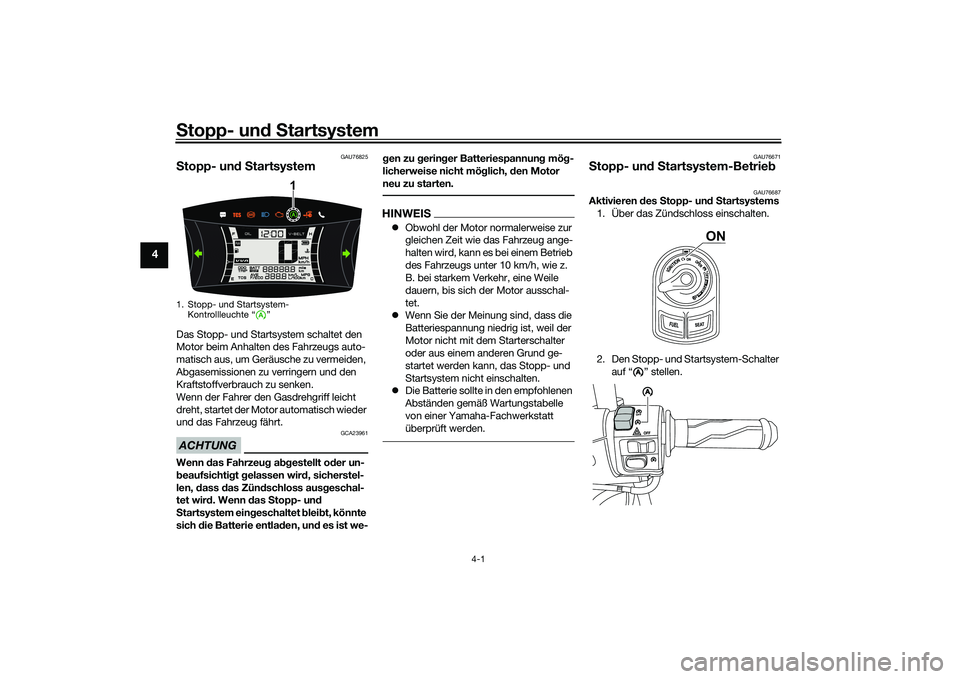

Stopp- un d S tartsystem
4-1
4
GAU76825
Stopp- un d S tartsystemDas Stopp- und Startsystem schaltet den
Motor beim Anhalten des Fahrzeugs auto-
matisch aus, um Geräusche zu vermeiden,
Abgasemissionen zu verringern und den
Kraftstoffverbrauch zu senken.
Wenn der Fahrer den Gasdrehgriff leicht
dreht, startet der Motor automatisch wieder
und das Fahrzeug fährt.ACHTUNG
GCA23961
Wenn das Fahrzeu g a bg estellt o der un-
b eaufsichti gt gelassen wir d, sicherstel-
len, dass das Zün dschloss aus geschal-
tet wir d. Wenn das Stopp- un d
S tartsystem ein geschaltet bleib t, könnte
sich die Batterie entla den, un d es ist we- g
en zu gerin ger Batteriespannun g mö g-
licherweise nicht mö glich, den Motor
neu zu starten.
HINWEIS Obwohl der Motor normalerweise zur
gleichen Zeit wie das Fahrzeug ange-
halten wird, kann es bei einem Betrieb
des Fahrzeugs unter 10 km/h, wie z.
B. bei starkem Verkehr, eine Weile
dauern, bis sich der Motor ausschal-
tet.
 Wenn Sie der Meinung sind, dass die
Batteriespannung niedrig ist, weil der
Motor nicht mit dem Starterschalter
oder aus einem anderen Grund ge-
startet werden kann, das Stopp- und
Startsystem nicht einschalten.
 Die Batterie sollte in den empfohlenen
Abständen gemäß Wartungstabelle
von einer Yamaha-Fachwerkstatt
überprüft werden.
GAU76671
Stopp- un d S tartsystem-Betrie b
GAU76687
Aktivieren des Stopp- un d S tartsystems
1. Über das Zündschloss einschalten.
2. Den Stopp- und Startsystem-Schalter auf “ ” stellen.
1. Stopp- und Startsystem-Kontrollleuchte “ ”
1
ON
AAAA
UBBDG0G0.book Page 1 Monday, June 14, 2021 9:46 AM
