Funktionen der Instru mente un d Be dienun gselemente
6-16
6
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU86072

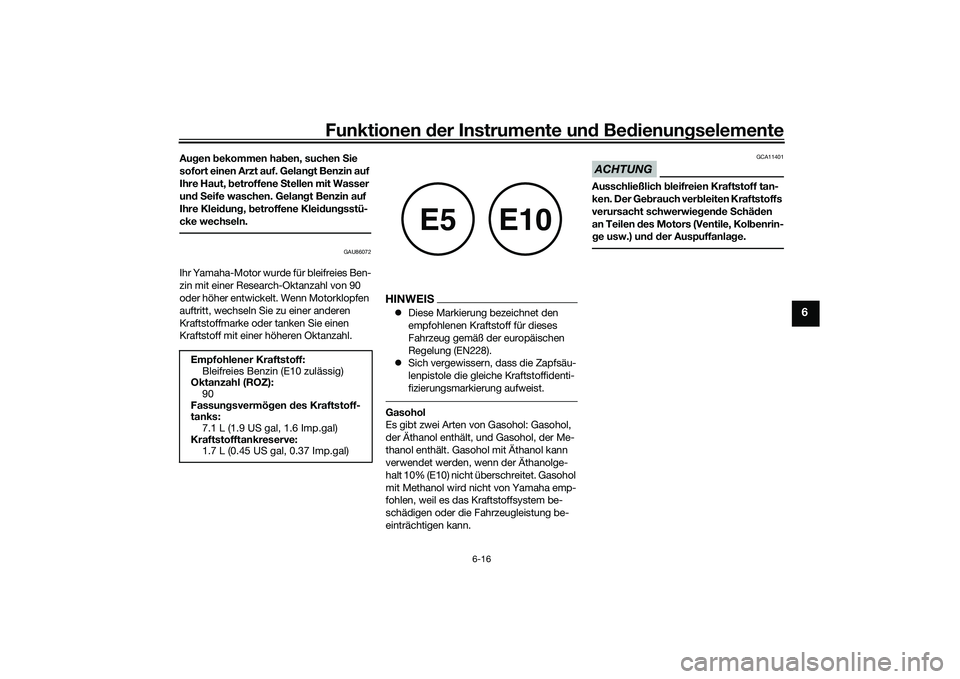

Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 90
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 90
Fassun gsvermö gen des Kraftstoff-
tanks: 7.1 L (1.9 US gal, 1.6 Imp.gal)
Kraftstofftankreserve: 1.7 L (0.45 US gal, 0.37 Imp.gal)
E5
E10
UBBDG0G0.book Page 16 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-17
6
GAU86150

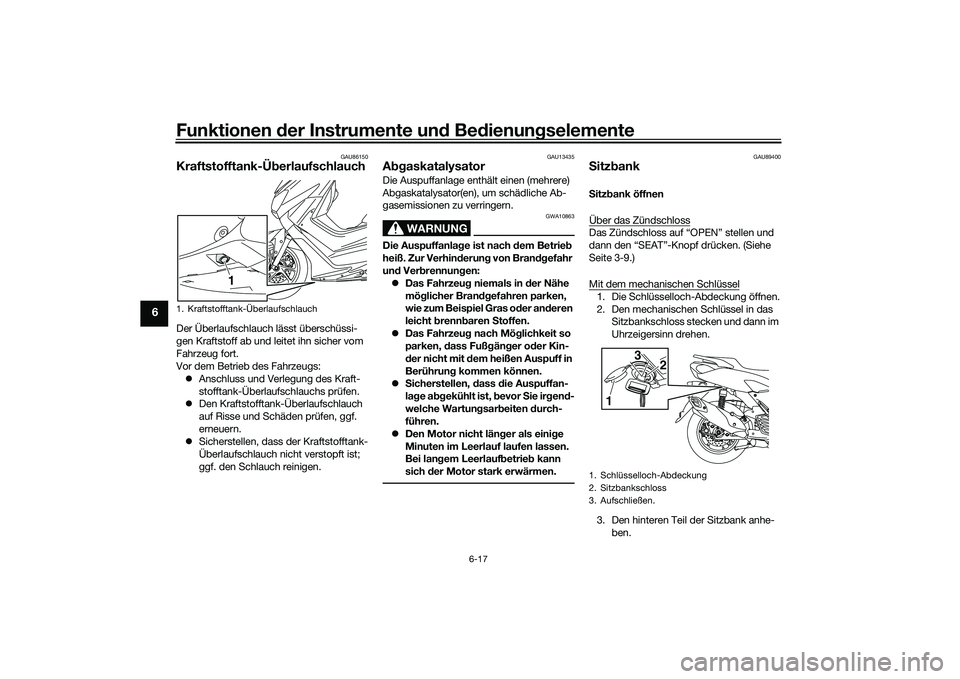

Kraftstofftank-Ü berlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
 Anschluss und Verlegung des Kraft-
stofftank-Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger od er Kin-
d er nicht mit d em heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem Leerlauf
bet
rieb kann
sich der Motor stark erwärmen.
GAU89400
S itz bankS itz bank öffnen
Über das ZündschlossDas Zündschloss auf “OPEN” stellen und
dann den “SEAT”-Knopf drücken. (Siehe
Seite 3-9.)
Mit dem mechanischen Schlüssel1. Die Schlüsselloch-Abdeckung öffnen.
2. Den mechanischen Schlüssel in das Sitzbankschloss stecken und dann im
Uhrzeigersinn drehen.
3. Den hinteren Teil der Sitzbank anhe- ben.
1. Kraftstofftank-Überlaufschlauch
1
1. Schlüsselloch-Abdeckung
2. Sitzbankschloss
3. Aufschließen.
1 3
2
UBBDG0G0.book Page 17 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-18
6

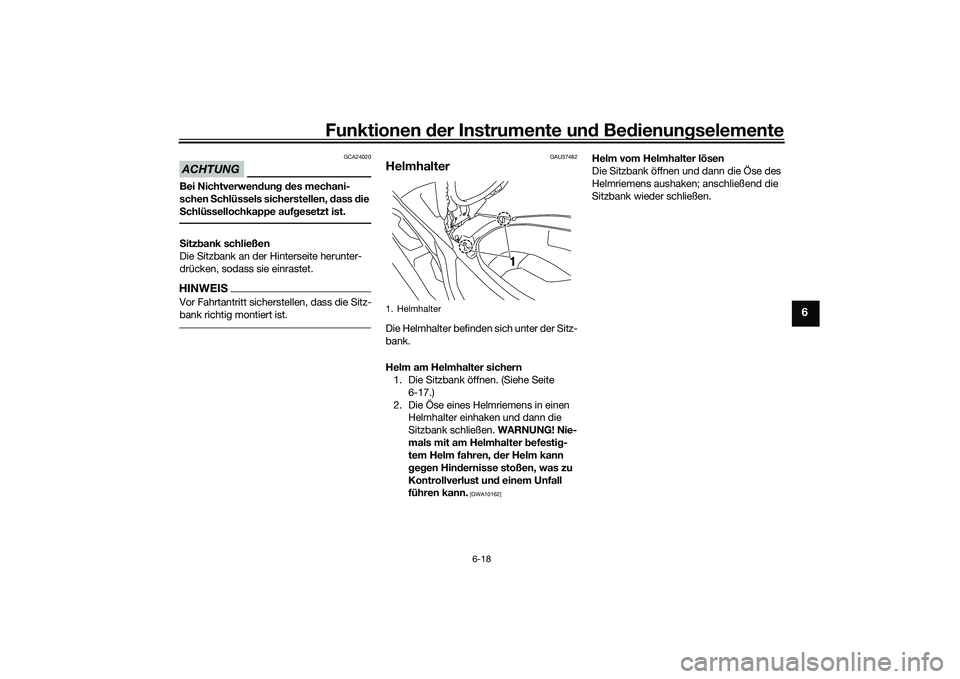

ACHTUNG
GCA24020
Bei Nichtverwen dun g d es mechani-
schen Schlüssels sicherstellen, d ass die
S chlüssellochkappe auf gesetzt ist.S itz bank schließen
Die Sitzbank an der Hinterseite herunter-
drücken, sodass sie einrastet.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU37482
HelmhalterDie Helmhalter befinden sich unter der Sitz-
bank.
Helm am Helmhalter sichern 1. Die Sitzbank öffnen. (Siehe Seite
6-17.)
2. Die Öse eines Helmriemens in einen Helmhalter einhaken und dann die
Sitzbank schließen. WARNUNG! Nie-
mals mit am Helmhalter befesti g-
tem Helm fahren, der Helm kann
g eg en Hin dernisse stoßen, was zu
Kontrollverlust un d einem Unfall
führen kann.
[GWA10162]
Helm vom Helmhalter lösen
Die Sitzbank öffnen und dann die Öse des
Helmriemens aushaken; anschließend die
Sitzbank wieder schließen.
1. Helmhalter
1
UBBDG0G0.book Page 18 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-19
6
GAUN2612

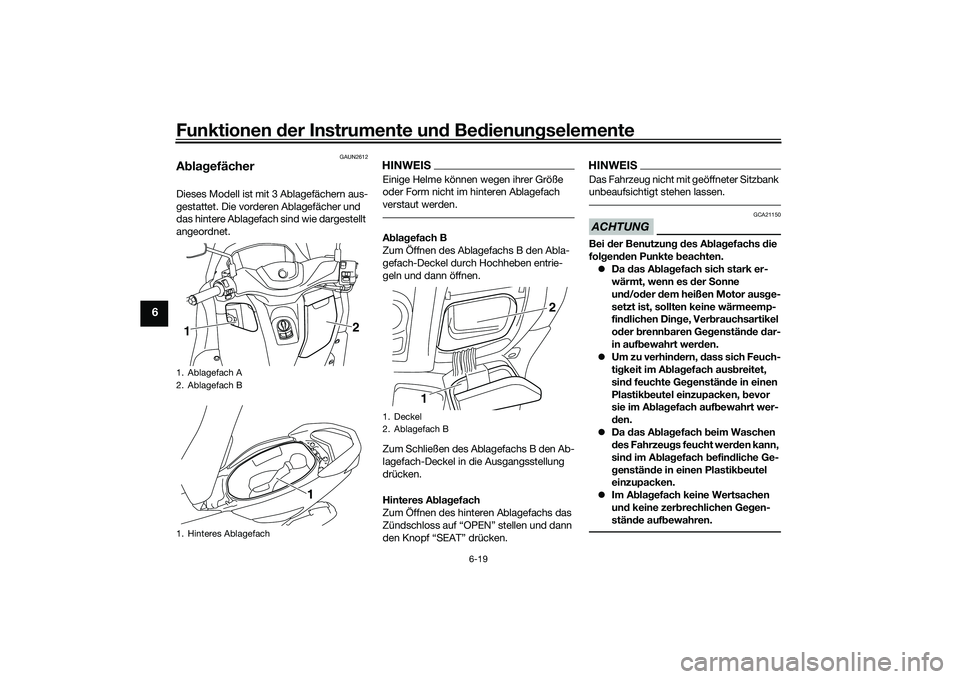

A bla gefächerDieses Modell ist mit 3 Ablagefächern aus-
gestattet. Die vorderen Ablagefächer und
das hintere Ablagefach sind wie dargestellt
angeordnet.
HINWEISEinige Helme können wegen ihrer Größe
oder Form nicht im hinteren Ablagefach
verstaut werden.A bla gefach B
Zum Öffnen des Ablagefachs B den Abla-
gefach-Deckel durch Hochheben entrie-
geln und dann öffnen.
Zum Schließen des Ablagefachs B den Ab-
lagefach-Deckel in die Ausgangsstellung
drücken.
Hinteres A bla gefach
Zum Öffnen des hinteren Ablagefachs das
Zündschloss auf “OPEN” stellen und dann
den Knopf “SEAT” drücken.
HINWEISDas Fahrzeug nicht mit geöffneter Sitzbank
unbeaufsichtigt stehen lassen.ACHTUNG
GCA21150
Bei der Benutzun g d es A bla gefachs die
fol gen den Punkte b eachten.
 Da das A bla gefach sich stark er-
wärmt, wenn es der Sonne
un d/od er dem heißen Motor aus ge-
setzt ist, sollten keine wärmeemp-
fin dlichen Din ge, Ver brauchsartikel
o der brenn baren Ge genstän de dar-
in auf bewahrt wer den.
 Um zu verhin dern, dass sich Feuch-
ti g keit im A bla gefach aus breitet,
sin d feuchte Ge genstän de in einen
Plastikb eutel einzupacken, bevor
sie im A bla gefach auf bewahrt wer-
d en .
 Da

d as A bla gefach beim Waschen
d es Fahrzeu gs feucht wer den kann,
sin d im Ab lagefach befin dliche Ge-
g enstän de in einen Plastik beutel
einzupacken.
 Im A bla gefach keine Wertsachen
un d keine zer brechlichen Ge gen-
stän de auf bewahren.
1. Ablagefach A
2. Ablagefach B
1. Hinteres Ablagefach1 2
1
1. Deckel
2. Ablagefach B
12
UBBDG0G0.book Page 19 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-20
6
WARNUNG
GWA18950

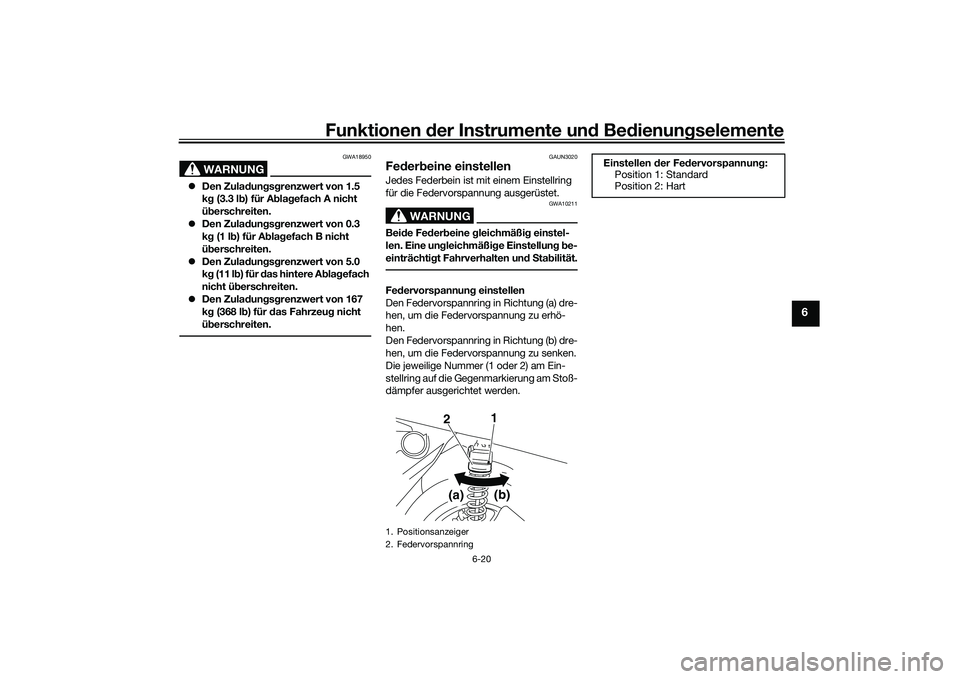

 Den Zula dun gsg renzwert von 1.5
k g (3.3 l b) für A bla gefach A nicht
ü b erschreiten.
 Den Zula dun gsg renzwert von 0.3
k g (1 l b) für A bla gefach B nicht
ü b erschreiten.
 Den Zula dun gsg renzwert von 5.0
k g (11 l b) für d as hintere A bla gefach
nicht ü berschreiten.
 Den Zula dun gsg renzwert von 167
k g (368 l b) für d as Fahrzeu g nicht
ü b erschreiten.
GAUN3020
Fe der beine einstellenJedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
WARNUNG
GWA10211
Bei de Fed erbeine gleichmäßi g einstel-
len. Eine un gleichmäßi ge Einstellun g b e-
einträchti gt Fahrverhalten und S ta bilität.Fe dervorspannun g einstellen
Den Federvorspannring in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Den Federvorspannring in Richtung (b) dre-
hen, um die Federvorspannung zu senken.
Die jeweilige Nummer (1 oder 2) am Ein-
stellring auf die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden.1. Positionsanzeiger
2. Federvorspannring
2 1
(a) (b)
Einstellen
der Fe dervorspannun g:
Position 1: Standard
Position 2: Hart
UBBDG0G0.book Page 20 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-21
6
GAUN2161

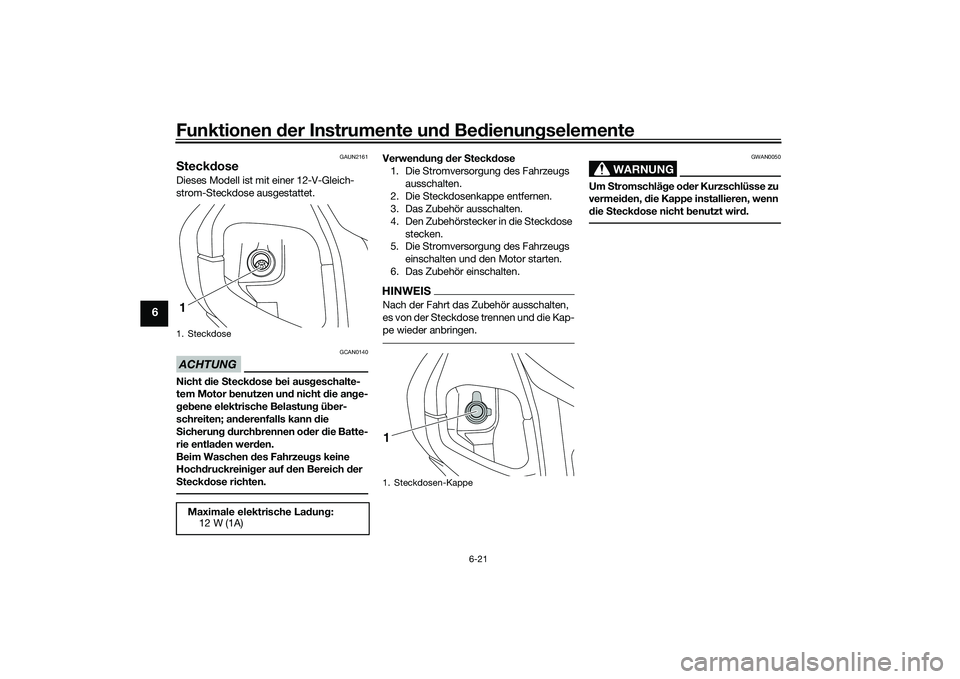

S teck dose Dieses Modell ist mit einer 12-V-Gleich-
strom-Steckdose ausgestattet.ACHTUNG
GCAN0140
Nicht die Steck dose b ei aus geschalte-
tem Motor benutzen und nicht die ange-
g eb ene elektrische Belastun g ü ber-
schreiten; an derenfalls kann d ie
S icherun g d urch brennen o der die Batte-
rie entla den wer den.
Beim Waschen des Fahrzeu gs keine
Hoch druckreini ger auf d en Bereich d er
S teck dose richten.
Verwen dun g d er Steckd ose
1. Die Stromversorgung des Fahrzeugs ausschalten.
2. Die Steckdosenkappe entfernen.
3. Das Zubehör ausschalten.
4. Den Zubehörstecker in die Steckdose stecken.
5. Die Stromversorgung des Fahrzeugs
einschalten und den Motor starten.
6. Das Zubehör einschalten.HINWEISNach der Fahrt das Zubehör ausschalten,
es von der Steckdose trennen und die Kap-
pe wieder anbringen.
WARNUNG
GWAN0050
Um Stromschlä ge o der Kurzschlüsse zu
vermei den, die Kappe installieren, wenn
d ie Steck dose nicht benutzt wir d.
1. SteckdoseMaximale elektrische La dun g:
12 W (1A)1
1. Steckdosen-Kappe1
UBBDG0G0.book Page 21 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-22
6
GAU15306

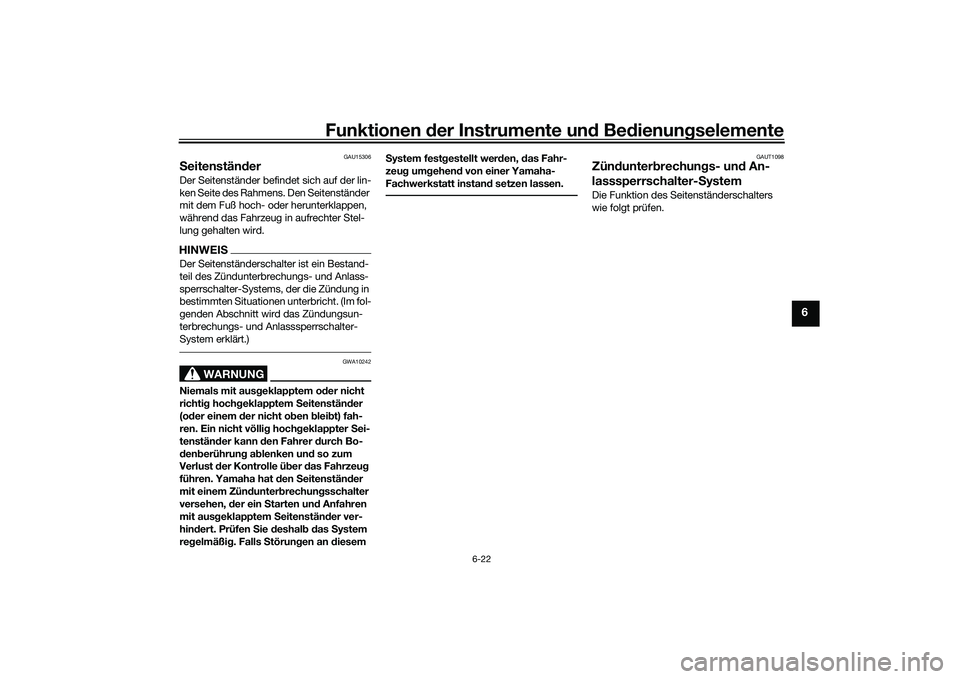

S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hochg eklappter Sei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an d iesem S
ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAUT1098
Zün dunter brechun gs- un d An-
lasssperrschalter- SystemDie Funktion des Seitenständerschalters
wie folgt prüfen.
UBBDG0G0.book Page 22 Monday, June 14, 2021 9:46 AM

Funktionen der Instru mente un d Be dienun gselemente
6-23
6
WARNUNG

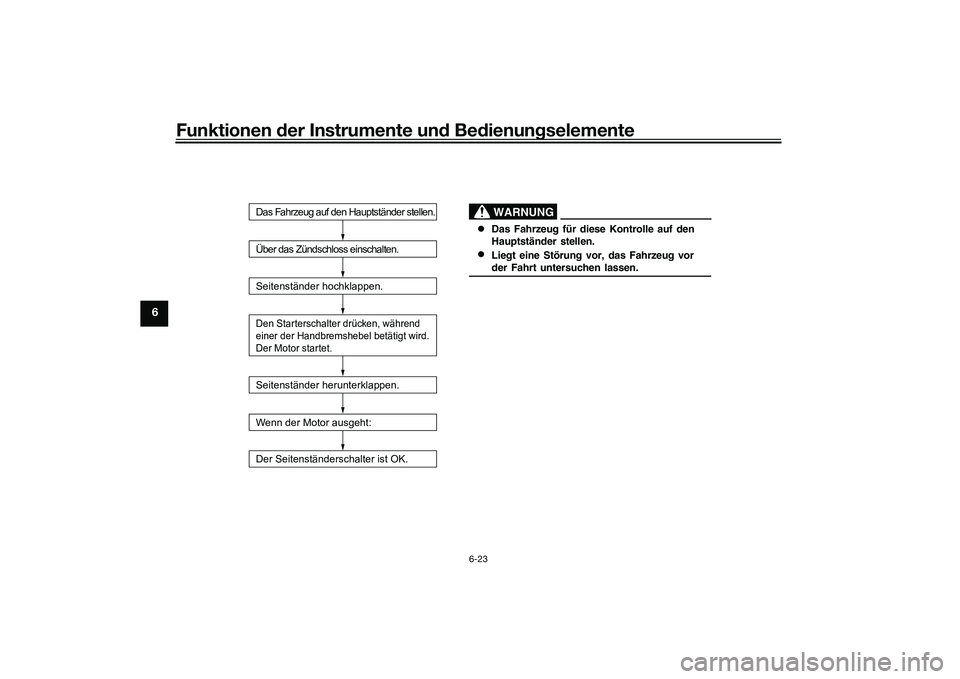

 Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.

Über das Zündschloss einschalten.
Seitenständer hochklappen.
Seitenständer herunterklappen.
Wenn der Motor ausgeht:
Der Seitenständerschalter ist OK.Das Fahrzeug auf den Hauptständer stellen.Den Starterschalter drücken, während
einer der Handbremshebel betätigt wird.
Der Motor startet.
Liegt eine Störung vor, das Fahrzeug vor
der Fahrt untersuchen lassen.
UBBDG0G0.book Page 23 Monday, June 14, 2021 9:46 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
7-1
7
GAU1559B

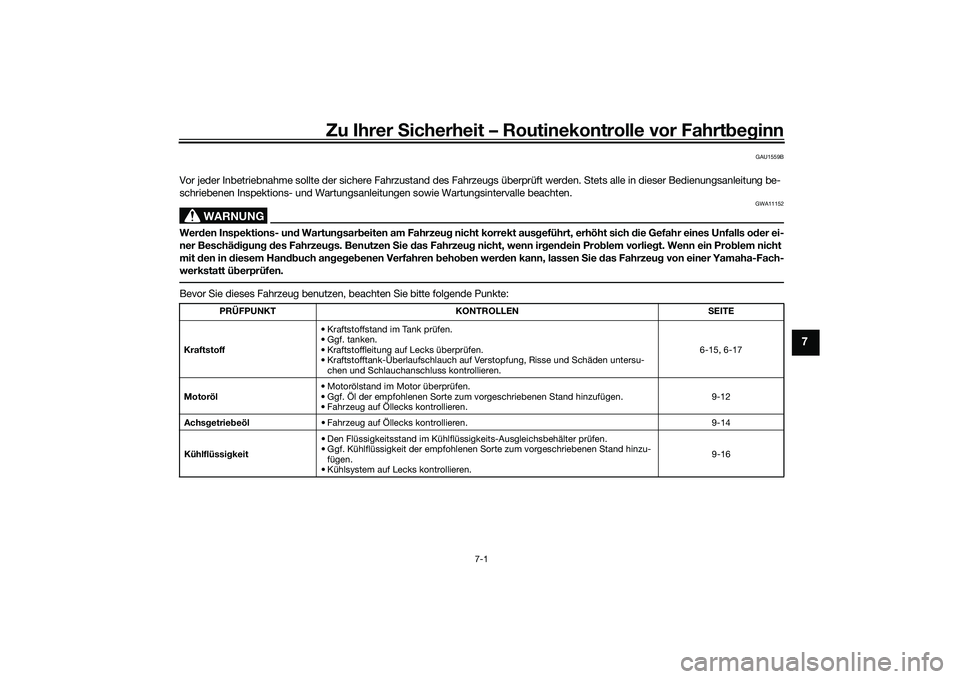

Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig ung d es Fahrzeu gs. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlieg t. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse und Schäden untersu-
chen und Schlauchanschluss kontrollieren. 6-15, 6-17
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 9-12
Achs getrieb eöl • Fahrzeug auf Öllecks kontrollieren. 9-14
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 9-16
UBBDG0G0.book Page 1 Monday, June 14, 2021 9:46 AM

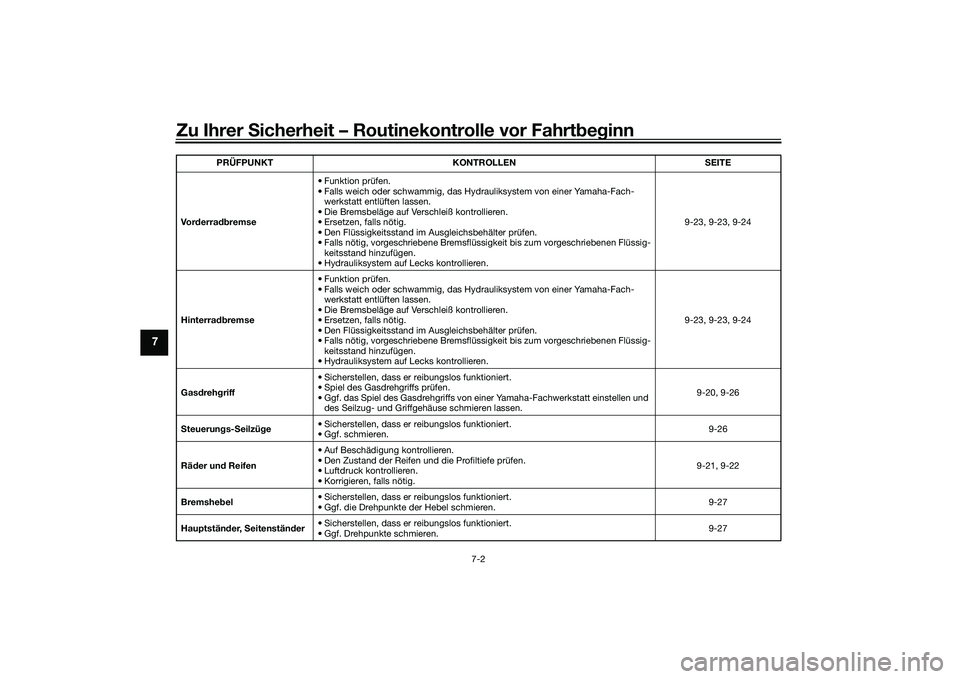

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
7-2
7
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 9-23, 9-23, 9-24
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 9-23, 9-23, 9-24
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von ei
ner Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 9-20, 9-26
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren. 9-26
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
9-21, 9-22
Bremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
9-27
Hauptstän der, Seitenständ er• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren. 9-27
PRÜFPUNKT
KONTROLLEN SEITE
UBBDG0G0.book Page 2 Monday, June 14, 2021 9:46 AM
