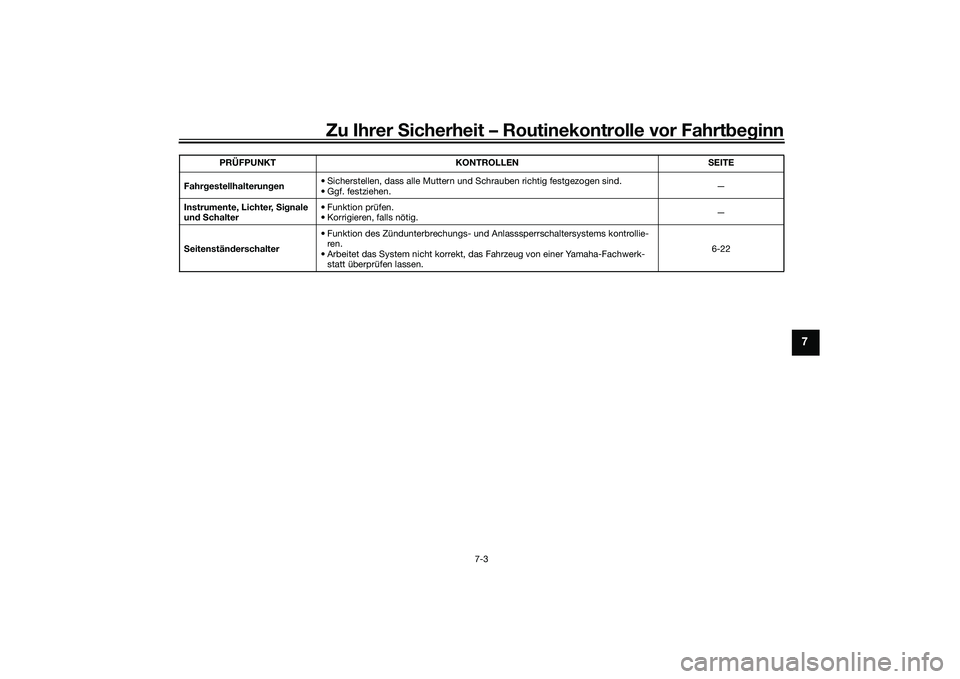

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
7-3
7
Fahr gestellhalterun gen • Sicherstellen, dass alle Muttern und
Schrauben richtig festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter, S ignale
un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
• Arbeitet das System nicht korrekt, da s Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen lassen. 6-22
PRÜFPUNKT
KONTROLLEN SEITE
UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

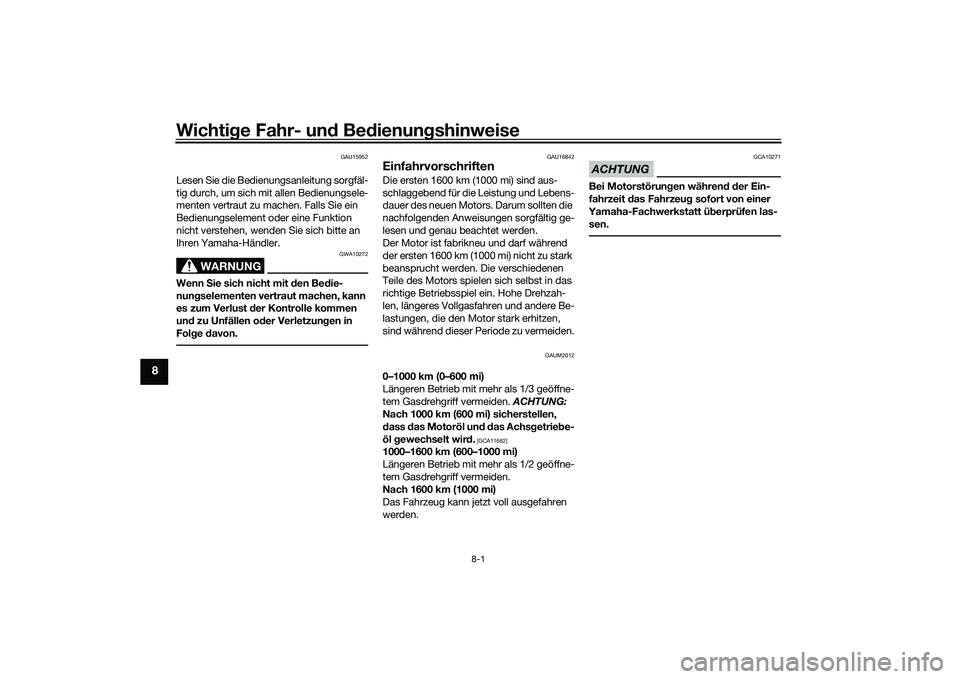

Wichtige Fahr- un d Be dienun gshinweise
8-1
8
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
EinfahrvorschriftenDie ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAUM2012
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden. ACHTUNG:
Nach 1000 km (600 mi) sicherstellen,
d ass das Motoröl un d d as Achs getrie be-
öl g ewechselt wir d.
[GCA11662]
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10271
Bei Motorstörun gen währen d d er Ein-
fahrzeit das Fahrzeu g sofort von einer
Yamaha-Fachwerkstatt ü berprüfen las-
sen.
UBBDG0G0.book Page 1 Monday, June 14, 2021 9:46 AM

Wichtige Fahr- un d Be dienun gshinweise
8-2
8
GAU86741
Motor startenDas Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
nur, wenn der Seitenständer hochgeklappt
ist.
Starten des Motors1. Über das Zündschloss einschalten.
2. Sich vergewissern, dass die Anzeige
und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 6-1.)HINWEISDen Motor nicht starten, wenn die
Motorstörungs-Warnleuchte einge-
schaltet bleibt.
 Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt prüfen lassen.3. Den Gasdrehgriff ganz schließen. 4. Bei betätigter Vorder- oder Hinterrad-
bremse den Starterschalter drücken.
5. Den Starterschalter loslassen, wenn der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des
Schalters 10 Sekunden warten, damit
sich die Batteriespannung wieder auf-
bauen kann.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU45093
Anfahren1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel einstellen.
3. Die Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Die Blinker ausschalten.1. Haltegriff
1
UBBDG0G0.book Page 2 Monday, June 14, 2021 9:46 AM

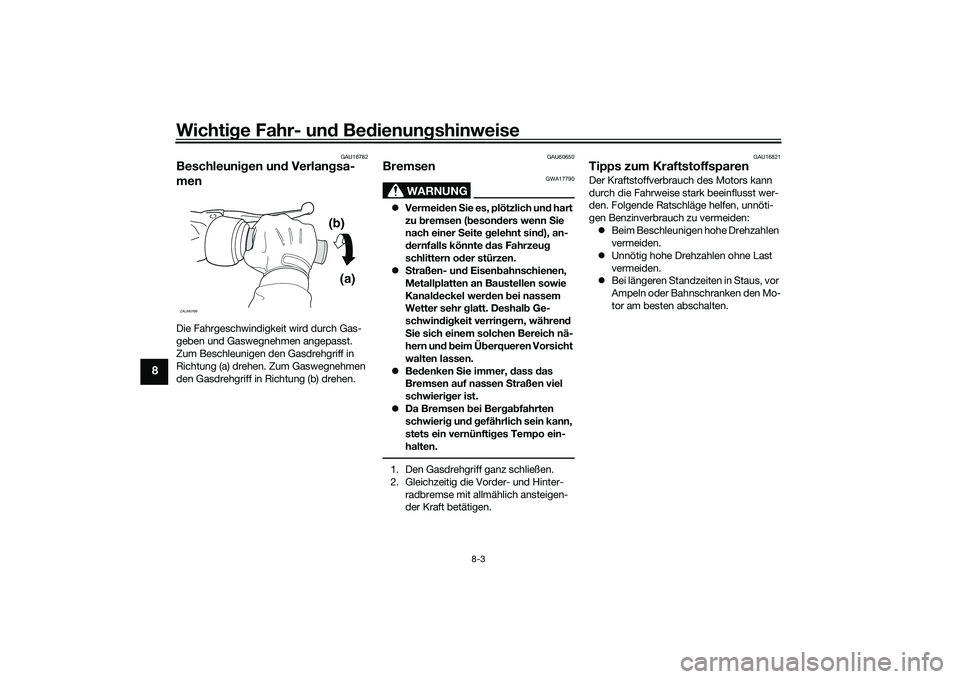

Wichtige Fahr- un d Be dienun gshinweise
8-3
8
GAU16782
Beschleuni gen un d Verlan gsa-
menDie Fahrgeschwindigkeit wird durch Gas-
geben und Gaswegnehmen angepasst.
Zum Beschleunigen den Gasdrehgriff in
Richtung (a) drehen. Zum Gaswegnehmen
den Gasdrehgriff in Richtung (b) drehen.
GAU60650
Bremsen
WARNUNG
GWA17790
 Vermei den Sie es, plötzlich un d hart
zu bremsen ( beson ders wenn S ie
nach einer Seite gelehnt sin d), an-
d ernfalls könnte das Fahrzeu g
schlittern o der stürzen.
 Straßen- un d Eisen bahnschienen,
Metallplatten an Baustellen sowie
Kanald eckel wer den bei nassem
Wetter sehr g latt. Deshalb Ge-
schwin dig keit verrin gern, währen d
S ie sich einem solchen Bereich nä-
hern und b eim Ü berqueren Vorsicht
walten lassen.
 Bedenken Sie immer, dass das
Bremsen auf nassen S traßen viel
schwieri ger ist.
 Da Bremsen bei Ber gab fahrten
schwieri g un d g efährlich sein kann,
s t

ets ein vernünfti ges Tempo ein-
halten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinter- radbremse mit allmählich ansteigen-
der Kraft betätigen.
GAU16821
Tipps zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden: Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Unnötig hohe Drehzahlen ohne Last
vermeiden.
 Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
(b)
(a)
ZAUM0199
UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

Wichtige Fahr- un d Be dienun gshinweise
8-4
8
GAUW4891
Parken Nach dem Parken das Stopp- und Start-
system ausschalten und dann den Motor
stoppen. Nach dem Ausschalten des
Zündschlosses unbedingt den Smart-Key
ausschalten und ihn mitnehmen.
WARNUNG
GWA18840
 Motor un d Auspuffanla ge können
sehr heiß wer den. Deshal b so par-
ken, dass Kin der od er Fuß gän ger
d ie heißen Teile nicht versehentlich
b erühren un d sich ver brennen kön-
nen.
 Das Fahrzeug nicht auf abschüssi-
g em od er weichem Unter grun d a b-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
ten den Kraftstoff erhöhte Bran dge-
fahr.
 Nicht in der Nähe von Gras o der an-
d eren leicht brenn baren Stoffen
parken, die in Bran d g eraten kön-
nen.
 Wenn das Stopp- un d S tartsystem
ein geschaltet blei bt, könnte sich
d ie Bat t

erie entla den, un d es ist we-
g en zu gerin ger Batteriespannun g
mö glicherweise nicht mö glich, den
Motor neu zu starten.
HINWEISAuch wenn das Fahrzeug an einem Ort
steht, der durch einen Zaun oder das Glas-
fenster eines Ladens abgetrennt ist, kön-
nen Fremde, wenn sich der Smart Key in-
nerhalb der Reichweite befindet, den Motor
starten und das Fahrzeug betreiben. Bitte
schalten Sie den Smart Key aus, wenn Sie
das Fahrzeug verlassen. (Siehe Seite 3-8.)
UBBDG0G0.book Page 4 Monday, June 14, 2021 9:46 AM

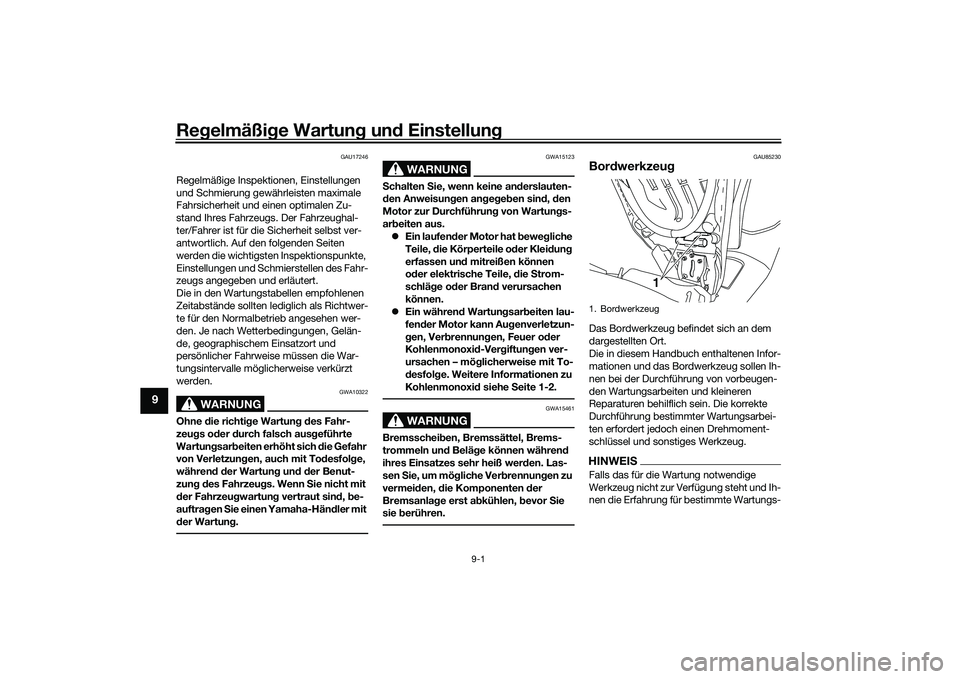

Regelmäßi ge Wartun g un d Einstellun g
9-1
9
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtig e Wartun g d es Fahr-
zeu gs o der durch falsch aus geführte
Wartun gsar beiten erhöht sich die Gefahr
von Verletzun gen, auch mit To desfol ge,
währen d d er Wartun g un d d er Benut-
zun g d es Fahrzeu gs. Wenn S ie nicht mit
d er Fahrzeu gwartun g vertraut sin d, b e-
auftrag en Sie einen Yamaha-Händ ler mit
d er Wartun g.
WARNUNG
GWA15123
S chalten Sie, wenn keine an derslauten-
d en Anweisun gen an geg eb en sin d, d en
Motor zur Durchführun g von Wartun gs-
ar beiten aus.
 Ein laufen der Motor hat b ewegliche
Teile, die Körperteile o der Klei dung
erfassen un d mitreißen können
o der elektrische Teile, die Strom-
schlä ge o der Bran d verursachen
können.
 Ein währen d Wartun gsar beiten lau-
fen der Motor kann Au genverletzun-
g en, Ver brennun gen, Feuer o der
Kohlenmonoxi d-Ver giftun gen ver-
ursachen – mö glicherweise mit To-
d esfol ge. Weitere Informationen zu
Kohlenmonoxi d siehe Seit e 1-2.
WARNUNG
GWA15461
Bremsschei
ben, Bremssättel, Brems-
trommeln un d Belä ge können währen d
ihres Einsatzes sehr heiß wer den. Las-
sen Sie, um mö gliche Verb rennungen zu
vermei den, die Komponenten d er
Bremsanla ge erst a bkühlen, bevor Sie
sie berühren.
GAU85230
Bor dwerkzeu gDas Bordwerkzeug befindet sich an dem
dargestellten Ort.
Die in diesem Handbuch enthaltenen Infor-
mationen und das Bordwerkzeug sollen Ih-
nen bei der Durchführung von vorbeugen-
den Wartungsarbeiten und kleineren
Reparaturen behilflich sein. Die korrekte
Durchführung bestimmter Wartungsarbei-
ten erfordert jedoch einen Drehmoment-
schlüssel und sonstiges Werkzeug.HINWEISFalls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-1. Bordwerkzeug
1
UBBDG0G0.book Page 1 Monday, June 14, 2021 9:46 AM

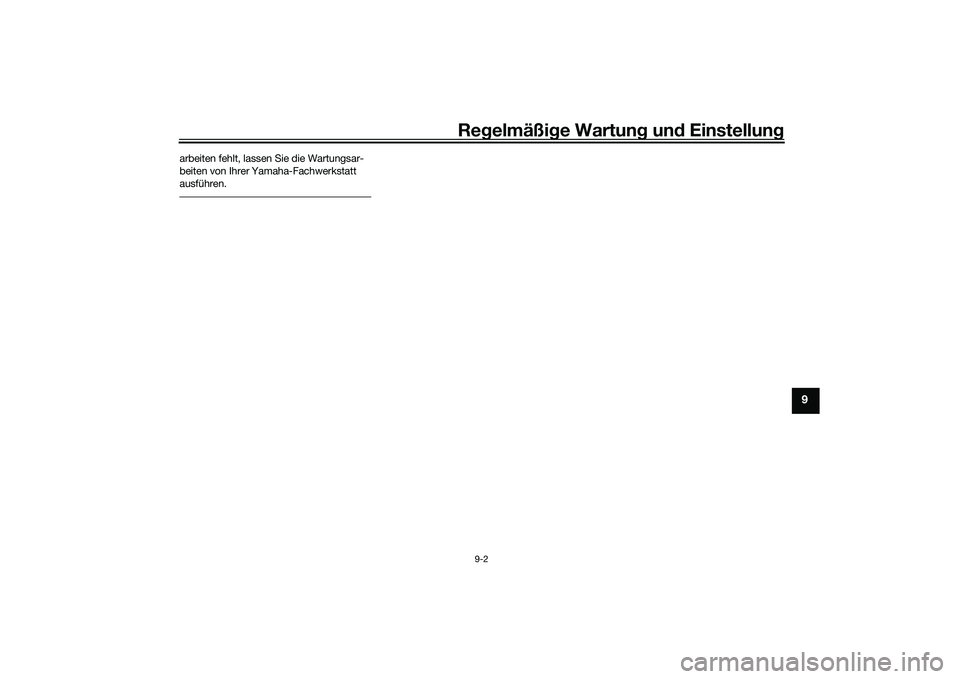

Regelmäßi ge Wartun g und Einstellun g
9-2
9
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von Ihrer Yamaha-Fachwerkstatt
ausführen.
UBBDG0G0.book Page 2 Monday, June 14, 2021 9:46 AM

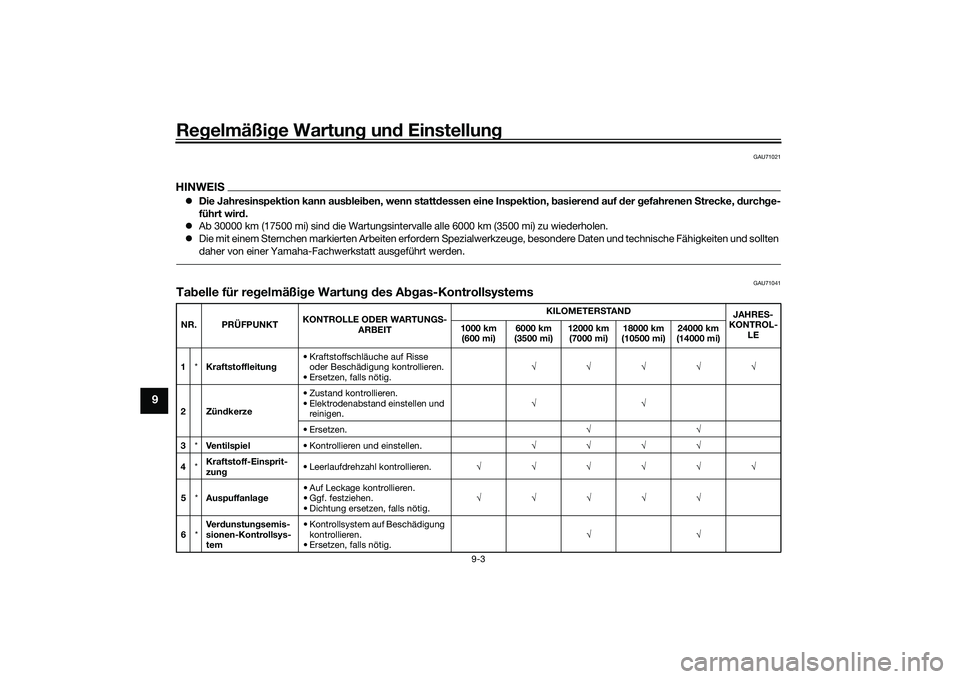

Regelmäßi ge Wartun g un d Einstellun g
9-3
9
GAU71021
HINWEISDie Jahresinspektion kann aus blei ben, wenn statt dessen eine Inspektion, basieren d auf d er gefahrenen Strecke, durch ge-
führt wir d.
 Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
 Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU71041
Tabelle für re gelmäßi ge Wartun g d es A bgas-KontrollsystemsNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Kraftstoffleitun g• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.
• Ersetzen, falls nötig. 
2Zün dkerze • Zustand kontrollieren.
• Elektrodenabstand einstellen und
reinigen. 
•Ersetzen. 
3 *Ve n t i l sp i e l • Kontrollieren und einstellen. 
4 *Kraftstoff-Einsprit-
zun
g • Leerlaufdrehzahl kontrollieren.

5 *Auspuffanla ge • Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig. 
6 *Ve r
dunstung semis-
sionen-Kontrollsys-
tem • Kontrollsystem auf Beschädigung
kontrollieren.
• Ersetzen, falls nötig. 
UBBDG0G0.book Page 3 Monday, June 14, 2021 9:46 AM

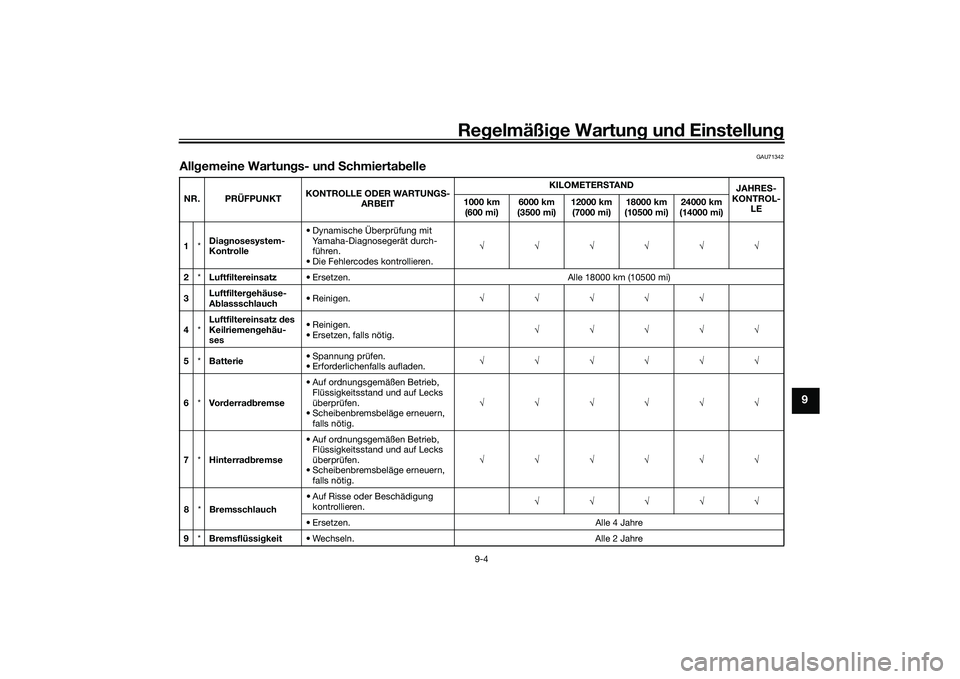

Regelmäßi ge Wartun g und Einstellun g
9-4
9
GAU71342
Allgemeine Wartun gs- un d S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Dia
gnosesystem-
Kontrolle • Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren. 
2 *Luftfiltereinsatz • Ersetzen. Alle 18000 km (10500 mi)
3 Luftfilter
gehäuse-
A blassschlauch • Reinigen.

4 *Luftfiltereinsatz
des
Keilriemen gehäu-
ses • Reinigen.
• Ersetzen, falls nötig.

5 *Batterie • Spannung prüfen.
• Erforderlichenfalls aufladen. 
6 *Vor derra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. 
7 *Hinterra dbremse • Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern, falls nötig. 
8 *Bremsschlauch • Auf Risse oder Beschädigung
kontrollieren. 
• Ersetzen. Alle 4 Jahre
9 *Bremsflüssi gkeit • Wechseln. Alle 2 Jahre
UBBDG0G0.book Page 4 Monday, June 14, 2021 9:46 AM

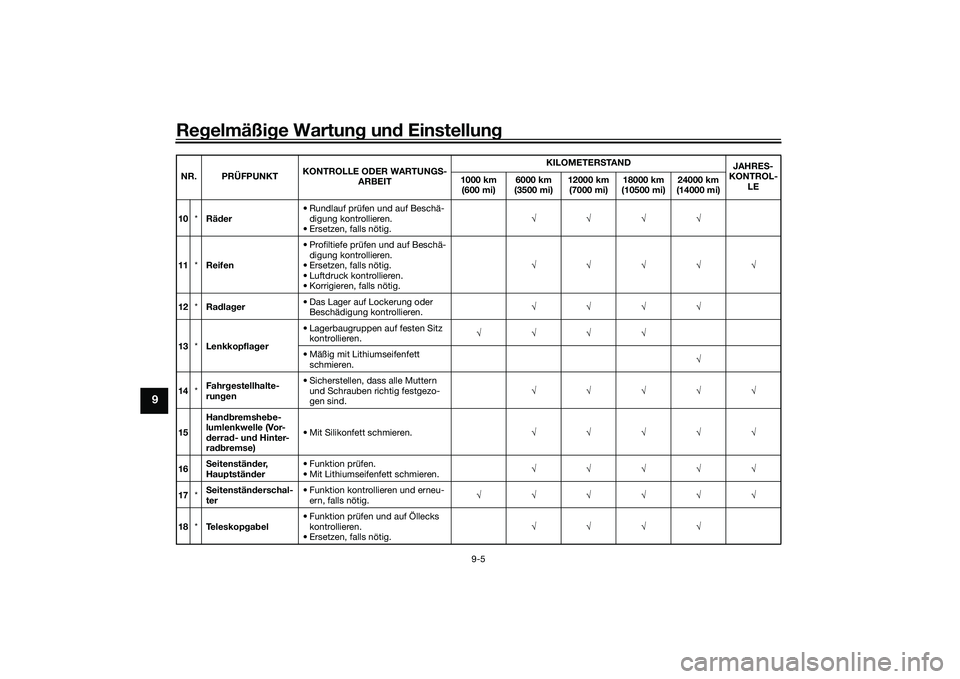

Regelmäßi ge Wartun g un d Einstellun g
9-5
9
10*Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig. 
11 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 
12 *Ra dla ger • Das Lager auf Lockerung oder
Beschädigung kontrollieren. 
13 *Lenkkopfla ger • Lagerbaugruppen auf festen Sitz
kontrollieren. 
• Mäßig mit Lithiumseifenfett schmieren. 
14 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. 
15 Han
dbremshe be-
lumlenkwelle (Vor-
d erra d- un d Hinter-
ra db remse) • Mit Silikonfett schmieren.

16 S
eitenstän der,
Hauptständ er• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.

17 *S
eitenstän derschal-
ter • Funktion kontrollieren und erneu-
ern, falls nötig. 
18 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. 
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KIL
O
METER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UBBDG0G0.book Page 5 Monday, June 14, 2021 9:46 AM
