Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
SAU79923
Ajuste d e la horquilla delanteraEste modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la extensión y la compresión
de cada una de las barras.
ADVERTENCIA
SWA10181
Ajuste siempre las dos barras de la hor-
quilla por igual; de lo contrario pued en
d isminuir la manejabili dad y la estabili-
d ad .ATENCIÓN
SCA24120
 Extreme las precauciones para no
rayar el acaba do anod izado de las
tuercas y pernos de ajuste cuan do
ajuste la suspensión.
 Para evitar que los mecanismos in-
ternos de la suspensión resulten
d aña dos, no trate de ir más allá de
las posiciones d e ajuste máxima o
mínima.Precarga del muelle
Gire la tuerca de ajuste en la dirección (a)
para incrementar la precarga del muelle.
Gire la tuerca de ajuste en la dirección (b)
para reducir la precarga del muelle. Para ajustar la precarga del muelle, gire el
regulador en la dirección (b) hasta que se
detenga y, a continuación, cuente las vuel-
tas en la dirección (a).
1. Posición de marcha
2. Posición de estacionamiento1
22
1
1. Tuerca de ajuste de la precarga del muelle
Posición
de ajuste de la precarga
d el muelle:
Mínima (blanda): 0 vuelta(s) en la dirección (a)
Normal:
6 vuelta(s) en la dirección (a)
Máxima (dura): 15 vuelta(s) en la dirección (a)(a)
(b)
1
UBN6SBS0.book Page 23 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-24
4
NOTAAl girarlo en la dirección (a), el regulador de
la precarga del muelle puede girar más allá
de las especificaciones; dichos ajustes no
tienen efecto y pueden dañar la suspen-
sión.Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
NOTA Al girar un regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.Hidráulico de compresión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTA Al girar un regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma.
1. Perno de ajuste de la amortiguación en ex-
tensión
(a)
(b)
1
Posición de ajuste d e la extensión:
Mínima (blanda):
14 clic(s) en la dirección (b)
Normal: 7 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en
compresiónPosición de ajuste d e la compre-
sión: Mínima (blanda):23 clic(s) en la dirección (b)
Normal: 14 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)(b)
(a)
1
UBN6SBS0.book Page 24 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-25
4
 Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
SAU79933
Ajuste d el conjunto amortigua-
d orEste modelo está equipado con suspen-
sión ajustable. Se puede ajustar la precar-
ga del muelle, la amortiguación en
extensión, la amortiguación en compresión
rápida y la amortiguación en compresión
lenta.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste en la dirección (a) para incrementar la precarga del
muelle. Gire la tuerca de ajuste en la
dirección (b) para reducir la precarga
del muelle.
La posición de ajuste de la precarga
del muelle se determina midiendo la
distancia A. Cuanto mayor es la dis-
tancia A, mayor es la precarga del
muelle; cuanto menor es la distancia
A, menor es la precarga del muelle. 
Utilice la llave especial y la barra
extensora incluidas en el juego
de herramientas para realizar el
ajuste.
1. Contratuerca
2. Tuerca de ajuste de la precarga del muelle
3. Llave especial
4. Barra extensora
1. Distancia A
1
3
4
2
(a)
(b)
1
UBN6SBS0.book Page 25 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-26
4
3. Apriete la contratuerca con el par es-
pecificado. ATENCIÓN: Apriete la
contratuerca contra la tuerca d e
ajuste y luego apriete la contratuer-
ca con el par especificad o.
[SCA10122]
Extensión
Gire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
los clics en la dirección (b).
NOTAAl girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
Hidráulico de compresión
Amortiguación en compresión rápidaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente las vueltas en la dirección (b).
Precarga
del muelle:
Mínima (blanda):
Distancia A = 84.9 mm (3.34 in)
Normal: Distancia A = 89.9 mm (3.54 in)
Máxima (dura): Distancia A = 92.9 mm (3.66 in)
Par de apriete:
Contratuerca: 28 N·m (2.8 kgf·m, 21 lb·ft)
1. Perno de ajuste de la amortiguación en ex-
tensiónPosición de ajuste d e la extensión:
Mínima (blanda): 23 clic(s) en la dirección (b)
Normal:
12 clic(s) en la dirección (b)
Máxima (dura): 1 clic(s) en la dirección (b)
1
(a)
(b)
1. Perno de ajuste de la amortiguación en
compresión rápida
1
(a)
(b)
UBN6SBS0.book Page 26 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-27
4
NOTAAl girarlo en la direcci ón (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.Amortiguación en compresión lentaGire el perno de ajuste en la dirección (a)
para incrementar la amortiguación en com-
presión.
Gire el perno de ajuste en la dirección (b)
para reducir la amortiguación en compre-
sión.
Para ajustar la amortiguación en compre-
sión, gire el regulador en la dirección (a)
hasta que se detenga y, a continuación,
cuente los clics en la dirección (b).
NOTA Al girar el regulador de la amortigua-
ción en la dirección (a), la posición de
0 clics y la posición de 1 clic pueden
ser la misma. 
Al girarlo en la dirección (b), el regula-
dor de la amortiguación puede girar
más clics de los especificados; dichos
ajustes no tienen efecto y pueden da-
ñar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro daña do
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o d es-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que
requiera.
Ajuste de la amortiguación en com-
presión rápi da
Mínima (blanda): 5.5 vuelta(s) en la dirección (b)
Normal:
3 vuelta(s) en la dirección (b)
Máxima (dura): 0 vuelta(s) en la dirección (b)
1. Perno de ajuste de la amortiguación en
compresión lenta
Ajuste de la amortiguación en com-
presión lenta Mínima (blanda):18 clic(s) en la dirección (b)
Normal: 14 clic(s) en la dirección (b)
Máxima (dura):
1 clic(s) en la dirección (b)
1
(a)
(b)
UBN6SBS0.book Page 27 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-28
4
SAU15283
Sistema EXUPEste modelo está equipado con el sistema
EXUP de Yamaha (Sistema de válvula de
potencia máxima del escape). Este sistema
refuerza la potencia del motor mediante
una válvula que regula el diámetro interior
del tubo de escape. La válvula del sistema
EXUP se ajusta constantemente en función
del régimen del motor mediante un servo-
motor controlado por ordenador.ATENCIÓN
SCA10192
 El sistema EXUP ha si do ajusta do y
proba do exhaustivamente en la fá-
brica Yamaha. La mo dificación de
estos ajustes sin los conocimientos
técnicos suficientes pue de provo-
car una d isminución de las presta-
ciones o averías en el motor.
 Si el sistema EXUP no pue de escu-
charse cuan do el interruptor princi-
pal esté encen did o, hágalo revisar
en un concesionario Yamaha.
SAU70641
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe
UBN6SBS0.book Page 28 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-29
4
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU57952
Sistema de corte d el circuito de
encen did oEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente este sistema
mediante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 4-2 y 4-3 la infor-
mación relativa al funcionamiento del
interruptor.
UBN6SBS0.book Page 29 M onday, October 11, 2021 11:28 AM

Funciones de los instrumentos y man dos
4-30
4

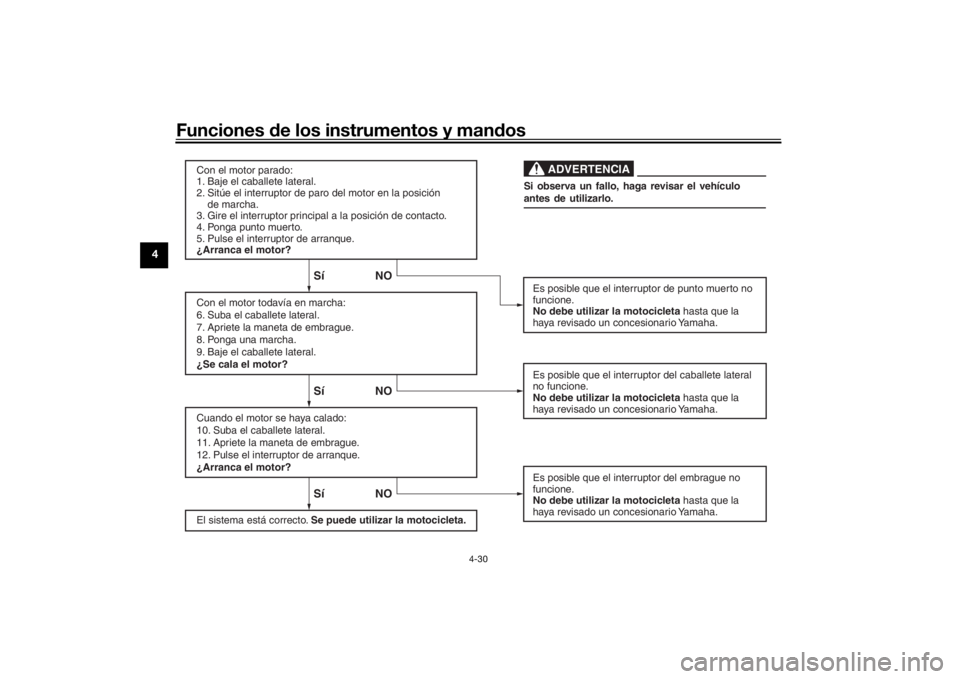

Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UBN6SBS0.book Page 30 M
onday, October 11, 2021 11:28 AM

Para su seguridad – comprobaciones previas
5-1
5
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o d años materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pued e resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 4-19, 4-20
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 7-16
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 7-20
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-27, 7-28
UBN6SBS0.book Page 1 Monda
y, October 11, 2021 11:28 AM

Para su seguridad – comprobaciones previas
5-2
5
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 7-27, 7-28
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
7-25
Puño del acelerad or • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 7-22, 7-32
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 7-32
Ca dena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
7-29, 7-31
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
7-22, 7-25
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario. 7-32
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
7-33
ELEMENTO COMPROBACIONES PÁGINA
UBN6SBS0.book Page 2 Monda
y, October 11, 2021 11:28 AM
