4-72

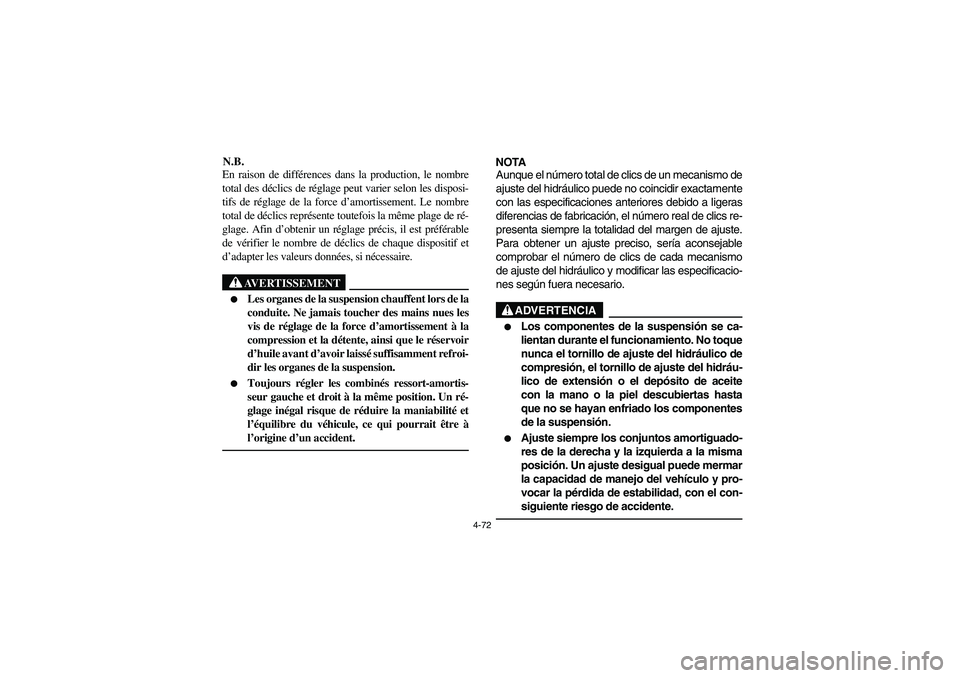

N.B.
En raison de différences dans la production, le nombre
total des déclics de réglage peut varier selon les disposi-
tifs de réglage de la force d’amortissement. Le nombre
total de déclics représente toutefois la même plage de ré-
glage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics de chaque dispositif et
d’adapter les valeurs données, si nécessaire.
AVERTISSEMENT


Les organes de la suspension chauffent lors de la
conduite. Ne jamais toucher des mains nues les
vis de réglage de la force d’amortissement à la
compression et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment refroi-
dir les organes de la suspension.


Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque de réduire la maniabilité et
l’équilibre du véhicule, ce qui pourrait être à
l’origine d’un accident.
NOTA
Aunque el número total de clics de un mecanismo de
ajuste del hidráulico puede no coincidir exactamente
con las especificaciones anteriores debido a ligeras
diferencias de fabricación, el número real de clics re-
presenta siempre la totalidad del margen de ajuste.
Para obtener un ajuste preciso, sería aconsejable
comprobar el número de clics de cada mecanismo
de ajuste del hidráulico y modificar las especificacio-
nes según fuera necesario.
ADVERTENCIA

Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el tornillo de ajuste del hidráulico de
compresión, el tornillo de ajuste del hidráu-
lico de extensión o el depósito de aceite
con la mano o la piel descubiertas hasta
que no se hayan enfriado los componentes
de la suspensión.


Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede mermar
la capacidad de manejo del vehículo y pro-
vocar la pérdida de estabilidad, con el con-
siguiente riesgo de accidente.
EE.book Page 72 Wednesday, November 7, 2007 2:40 PM

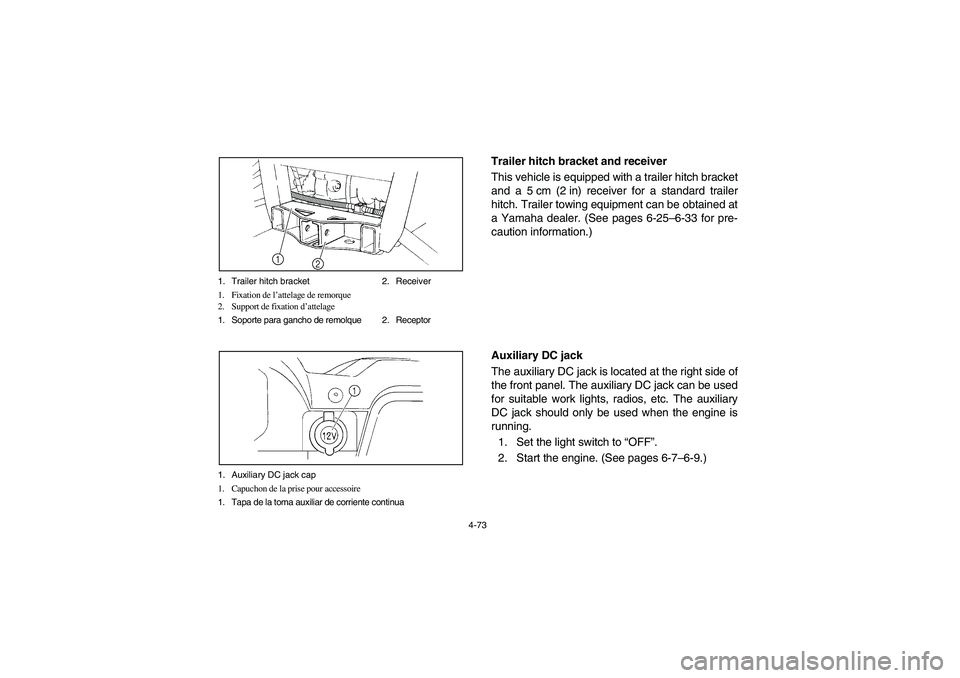

4-73 1. Trailer hitch bracket 2. Receiver
1. Fixation de l’attelage de remorque
2. Support de fixation d’attelage
1. Soporte para gancho de remolque 2. Receptor
2 1
1. Auxiliary DC jack cap
1. Capuchon de la prise pour accessoire
1. Tapa de la toma auxiliar de corriente continua
EVU00370
Trailer hitch bracket and receiver
This vehicle is equipped with a trailer hitch bracket
and a 5 cm (2 in) receiver for a standard trailer
hitch. Trailer towing equipment can be obtained at
a Yamaha dealer. (See pages 6-25–6-33 for pre-
caution information.)
EVU00380
Auxiliary DC jack
The auxiliary DC jack is located at the right side of
the front panel. The auxiliary DC jack can be used
for suitable work lights, radios, etc. The auxiliary
DC jack should only be used when the engine is
running.
1. Set the light switch to “OFF”.
2. Start the engine. (See pages 6-7–6-9.)
EE.book Page 73 Wednesday, November 7, 2007 2:40 PM

4-74
FVU00370

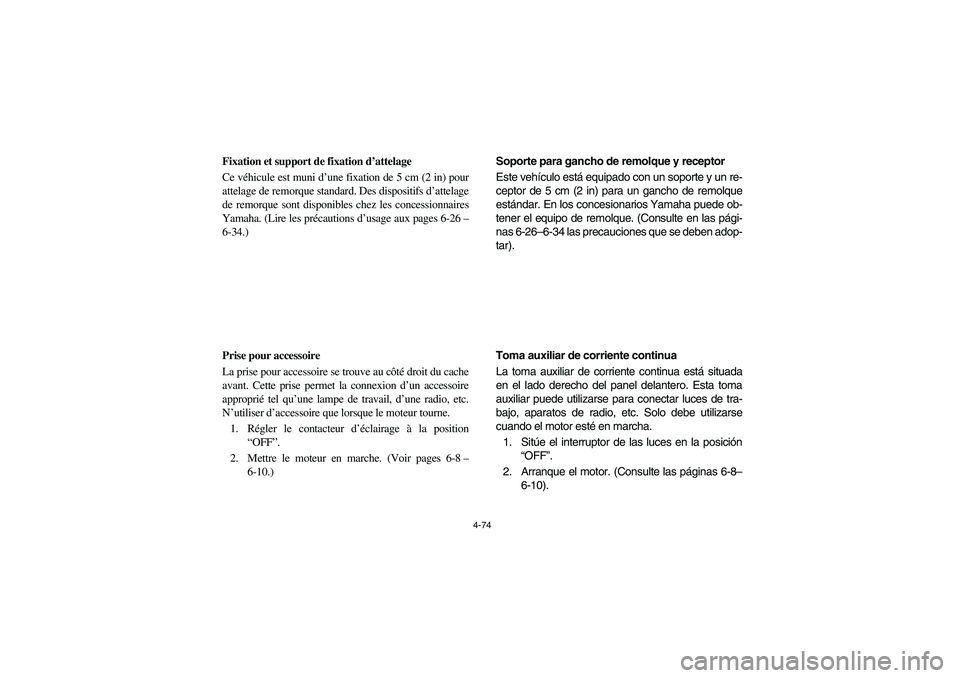

Fixation et support de fixation d’attelage
Ce véhicule est muni d’une fixation de 5 cm (2 in) pour
attelage de remorque standard. Des dispositifs d’attelage
de remorque sont disponibles chez les concessionnaires
Yamaha. (Lire les précautions d’usage aux pages 6-26–
6-34.)
FVU00380
Prise pour accessoire
La prise pour accessoire se trouve au côté droit du cache
avant. Cette prise permet la connexion d’un accessoire
approprié tel qu’une lampe de travail, d’une radio, etc.
N’utiliser d’accessoire que lorsque le moteur tourne.
1. Régler le contacteur d’éclairage à la position
“OFF”.
2. Mettre le moteur en marche. (Voir pages 6-8–
6-10.)
SVU00370
Soporte para gancho de remolque y receptor
Este vehículo está equipado con un soporte y un re-
ceptor de 5 cm (2 in) para un gancho de remolque
estándar. En los concesionarios Yamaha puede ob-
tener el equipo de remolque. (Consulte en las pági-
nas 6-26–6-34 las precauciones que se deben adop-
tar).
SVU00380
Toma auxiliar de corriente continua
La toma auxiliar de corriente continua está situada
en el lado derecho del panel delantero. Esta toma
auxiliar puede utilizarse para conectar luces de tra-
bajo, aparatos de radio, etc. Solo debe utilizarse
cuando el motor esté en marcha.
1. Sitúe el interruptor de las luces en la posición
“OFF”.
2. Arranque el motor. (Consulte las páginas 6-8–
6-10).
EE.book Page 74 Wednesday, November 7, 2007 2:40 PM

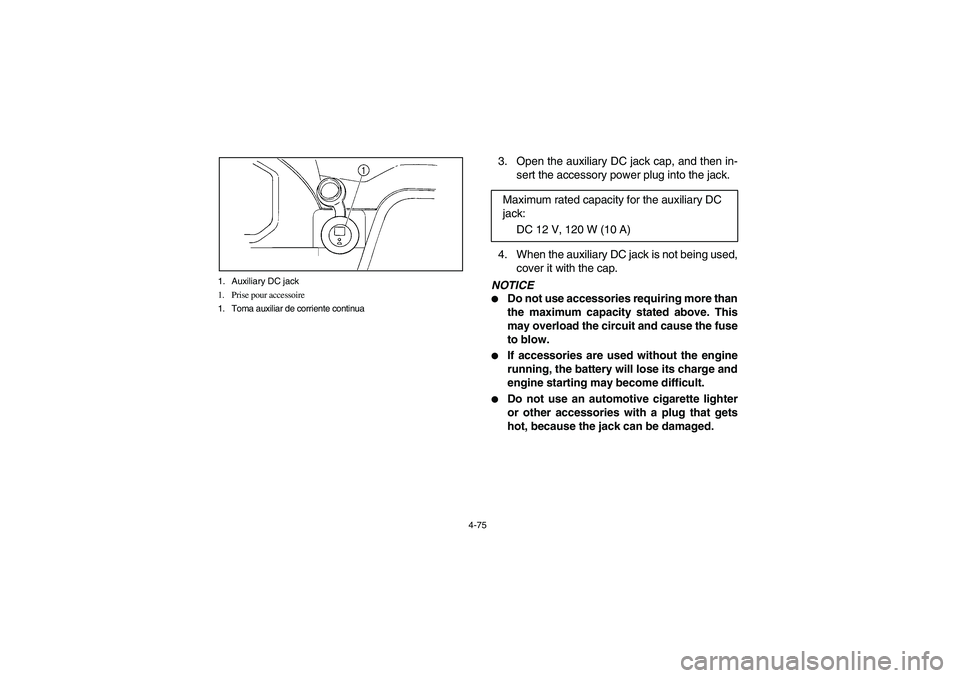

4-75 1. Auxiliary DC jack
1. Prise pour accessoire
1. Toma auxiliar de corriente continua
3. Open the auxiliary DC jack cap, and then in-
sert the accessory power plug into the jack.
4. When the auxiliary DC jack is not being used,
cover it with the cap.NOTICE

Do not use accessories requiring more than
the maximum capacity stated above. This
may overload the circuit and cause the fuse
to blow.


If accessories are used without the engine
running, the battery will lose its charge and
engine starting may become difficult.


Do not use an automotive cigarette lighter
or other accessories with a plug that gets
hot, because the jack can be damaged. Maximum rated capacity for the auxiliary DC
jack:
DC 12 V, 120 W (10 A)
EE.book Page 75 Wednesday, November 7, 2007 2:40 PM

4-76

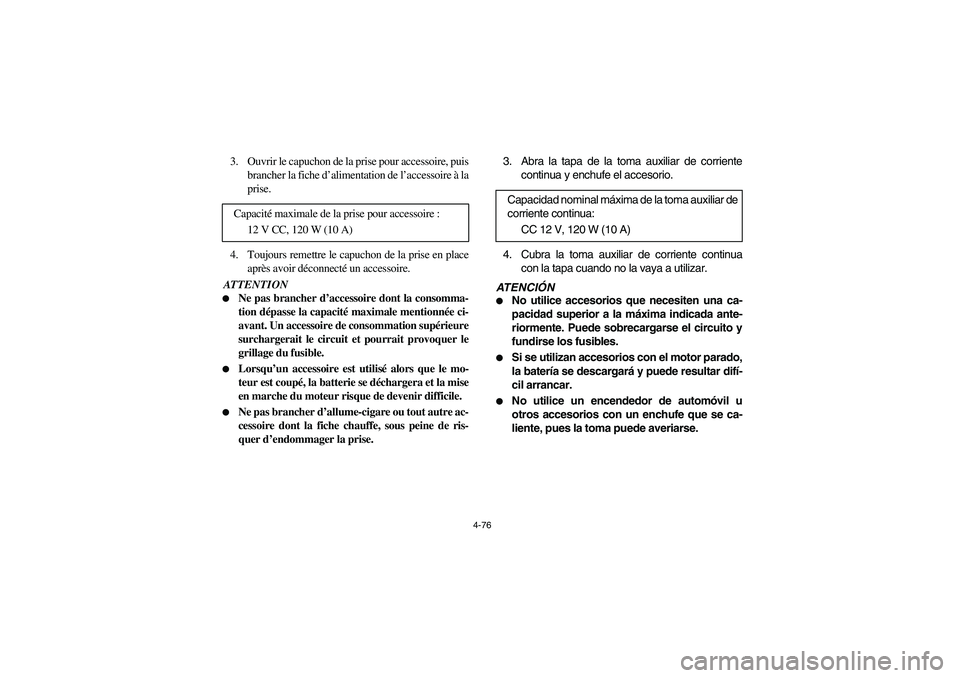

3. Ouvrir le capuchon de la prise pour accessoire, puis
brancher la fiche d’alimentation de l’accessoire à la
prise.
4. Toujours remettre le capuchon de la prise en place
après avoir déconnecté un accessoire.ATTENTION

Ne pas brancher d’accessoire dont la consomma-
tion dépasse la capacité maximale mentionnée ci-
avant. Un accessoire de consommation supérieure
surchargerait le circuit et pourrait provoquer le
grillage du fusible.


Lorsqu’un accessoire est utilisé alors que le mo-
teur est coupé, la batterie se déchargera et la mise
en marche du moteur risque de devenir difficile.


Ne pas brancher d’allume-cigare ou tout autre ac-
cessoire dont la fiche chauffe, sous peine de ris-
quer d’endommager la prise. Capacité maximale de la prise pour accessoire :
12 V CC, 120 W (10 A)
3. Abra la tapa de la toma auxiliar de corriente
continua y enchufe el accesorio.
4. Cubra la toma auxiliar de corriente continua
con la tapa cuando no la vaya a utilizar.ATENCIÓN

No utilice accesorios que necesiten una ca-
pacidad superior a la máxima indicada ante-
riormente. Puede sobrecargarse el circuito y
fundirse los fusibles.


Si se utilizan accesorios con el motor parado,
la batería se descargará y puede resultar difí-
cil arrancar.


No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente, pues la toma puede averiarse. Capacidad nominal máxima de la toma auxiliar de
corriente continua:
CC 12 V, 120 W (10 A)
EE.book Page 76 Wednesday, November 7, 2007 2:40 PM

5-1
EVU01200

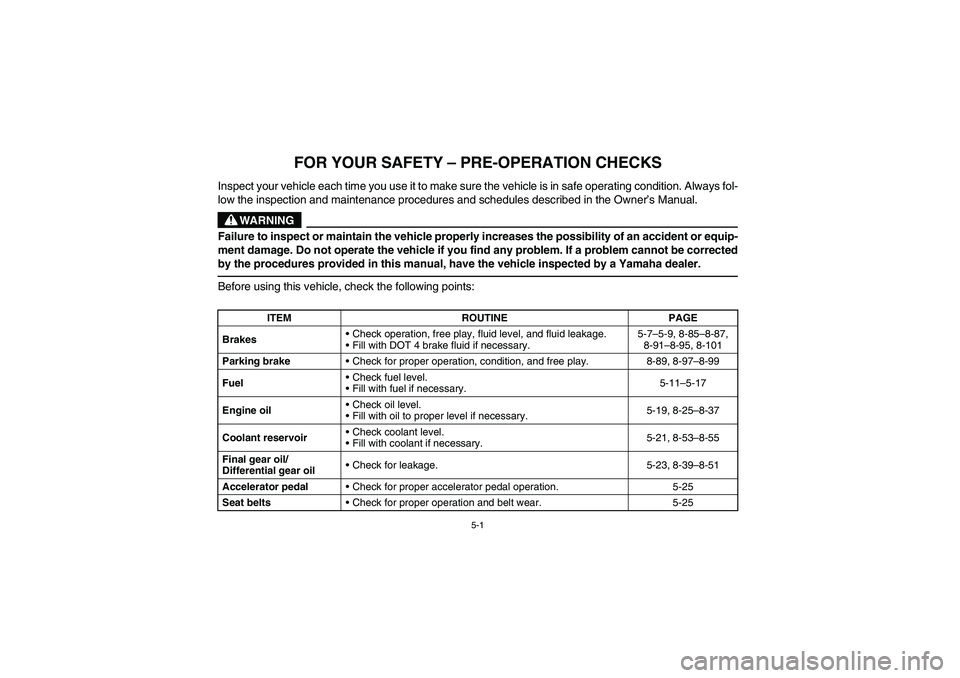

1 -FOR YOUR SAFETY – PRE-OPERATION CHECKS
Inspect your vehicle each time you use it to make sure the vehicle is in safe operating condition. Always fol-
low the inspection and maintenance procedures and schedules described in the Owner’s Manual.
WARNING
Failure to inspect or maintain the vehicle properly increases the possibility of an accident or equip-
ment damage. Do not operate the vehicle if you find any problem. If a problem cannot be corrected
by the procedures provided in this manual, have the vehicle inspected by a Yamaha dealer.Before using this vehicle, check the following points:
ITEM ROUTINE PAGE
BrakesCheck operation, free play, fluid level, and fluid leakage.
Fill with DOT 4 brake fluid if necessary.5-7–5-9, 8-85–8-87,
8-91–8-95, 8-101
Parking brakeCheck for proper operation, condition, and free play. 8-89, 8-97–8-99
FuelCheck fuel level.
Fill with fuel if necessary.5-11–5-17
Engine oilCheck oil level.
Fill with oil to proper level if necessary.5-19, 8-25–8-37
Coolant reservoirCheck coolant level.
Fill with coolant if necessary.5-21, 8-53–8-55
Final gear oil/
Differential gear oilCheck for leakage. 5-23, 8-39–8-51
Accelerator pedalCheck for proper accelerator pedal operation. 5-25
Seat beltsCheck for proper operation and belt wear. 5-25
EE.book Page 1 Wednesday, November 7, 2007 2:40 PM

5-2
5

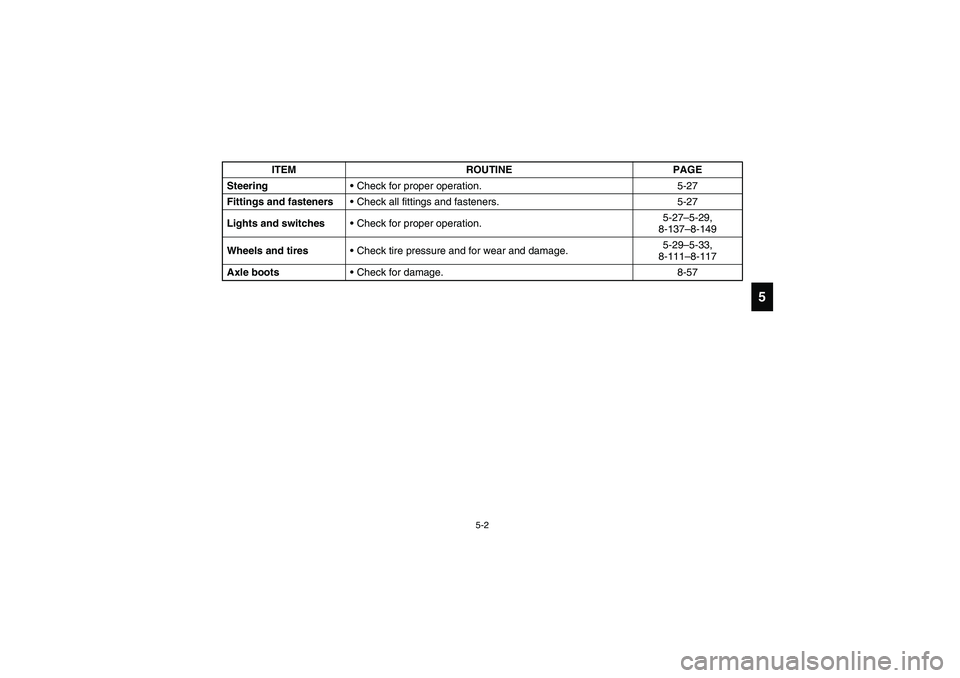

SteeringCheck for proper operation. 5-27
Fittings and fastenersCheck all fittings and fasteners. 5-27
Lights and switchesCheck for proper operation.5-27–5-29,
8-137–8-149
Wheels and tiresCheck tire pressure and for wear and damage.5-29–5-33,
8-111–8-117
Axle bootsCheck for damage. 8-57 ITEM ROUTINE PAGE
EE.book Page 2 Wednesday, November 7, 2007 2:40 PM

5-3
FVU01200

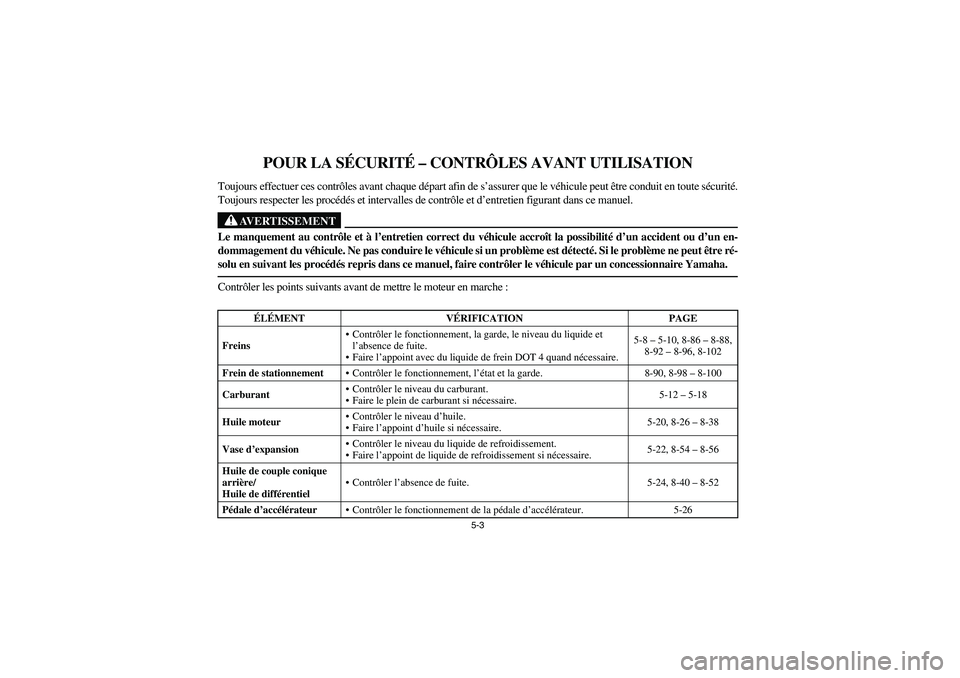

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien figurant dans ce manuel.
AVERTISSEMENT
Le manquement au contrôle et à l’entretien correct du véhicule accroît la possibilité d’un accident ou d’un en-
dommagement du véhicule. Ne pas conduire le véhicule si un problème est détecté. Si le problème ne peut être ré-
solu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENT VÉRIFICATION PAGE
FreinsContrôler le fonctionnement, la garde, le niveau du liquide et
l’absence de fuite.
Faire l’appoint avec du liquide de frein DOT 4 quand nécessaire.5-8– 5-10, 8-86– 8-88,
8-92– 8-96, 8-102
Frein de stationnementContrôler le fonctionnement, l’état et la garde. 8-90, 8-98– 8-100
CarburantContrôler le niveau du carburant.
Faire le plein de carburant si nécessaire.5-12– 5-18
Huile moteurContrôler le niveau d’huile.
Faire l’appoint d’huile si nécessaire.5-20, 8-26– 8-38
Vase d’expansionContrôler le niveau du liquide de refroidissement.
Faire l’appoint de liquide de refroidissement si nécessaire.5-22, 8-54– 8-56
Huile de couple conique
arrière/
Huile de différentielContrôler l’absence de fuite. 5-24, 8-40– 8-52
Pédale d’accélérateurContrôler le fonctionnement de la pédale d’accélérateur. 5-26
EE.book Page 3 Wednesday, November 7, 2007 2:40 PM

5-4

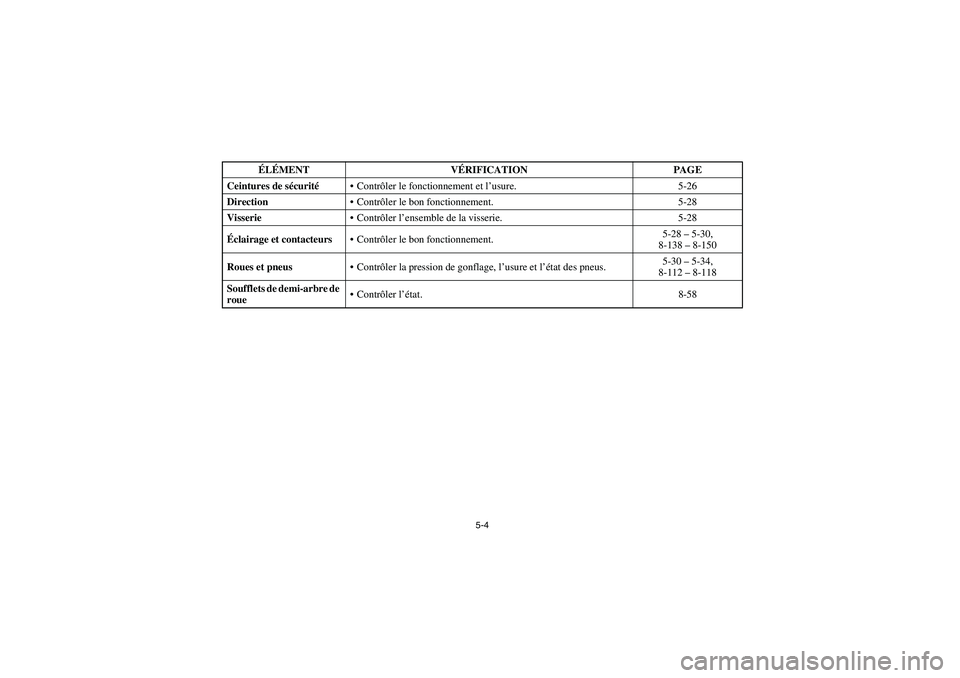

Ceintures de sécuritéContrôler le fonctionnement et l’usure. 5-26
DirectionContrôler le bon fonctionnement. 5-28
VisserieContrôler l’ensemble de la visserie. 5-28
Éclairage et contacteursContrôler le bon fonctionnement.5-28– 5-30,
8-138– 8-150
Roues et pneusContrôler la pression de gonflage, l’usure et l’état des pneus.5-30– 5-34,
8-112– 8-118
Soufflets de demi-arbre de
roueContrôler l’état. 8-58 ÉLÉMENT VÉRIFICATION PAGE
EE.book Page 4 Wednesday, November 7, 2007 2:40 PM

5-5
SVU01200

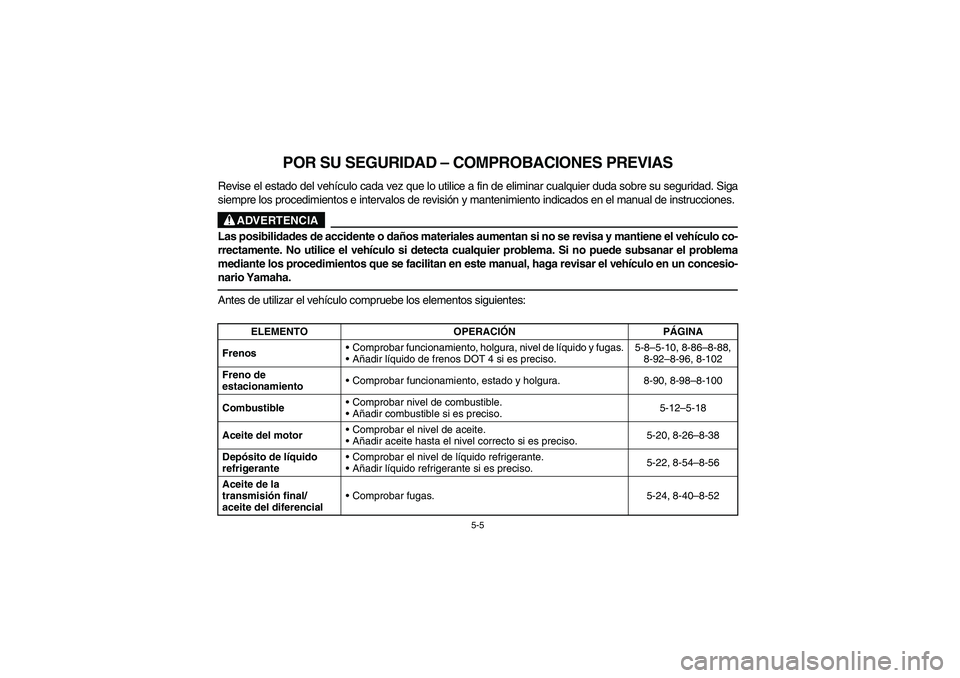

POR SU SEGURIDAD – COMPROBACIONES PREVIAS
Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad. Siga
siempre los procedimientos e intervalos de revisión y mantenimiento indicados en el manual de instrucciones.
ADVERTENCIA
Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo co-
rrectamente. No utilice el vehículo si detecta cualquier problema. Si no puede subsanar el problema
mediante los procedimientos que se facilitan en este manual, haga revisar el vehículo en un concesio-
nario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
FrenosComprobar funcionamiento, holgura, nivel de líquido y fugas.
Añadir líquido de frenos DOT 4 si es preciso.5-8–5-10, 8-86–8-88,
8-92–8-96, 8-102
Freno de
estacionamientoComprobar funcionamiento, estado y holgura. 8-90, 8-98–8-100
CombustibleComprobar nivel de combustible.
Añadir combustible si es preciso.5-12–5-18
Aceite del motorComprobar el nivel de aceite.
Añadir aceite hasta el nivel correcto si es preciso.5-20, 8-26–8-38
Depósito de líquido
refrigeranteComprobar el nivel de líquido refrigerante.
Añadir líquido refrigerante si es preciso.5-22, 8-54–8-56
Aceite de la
transmisión final/
aceite del diferencialComprobar fugas. 5-24, 8-40–8-52
EE.book Page 5 Wednesday, November 7, 2007 2:40 PM
