Page 291 of 468

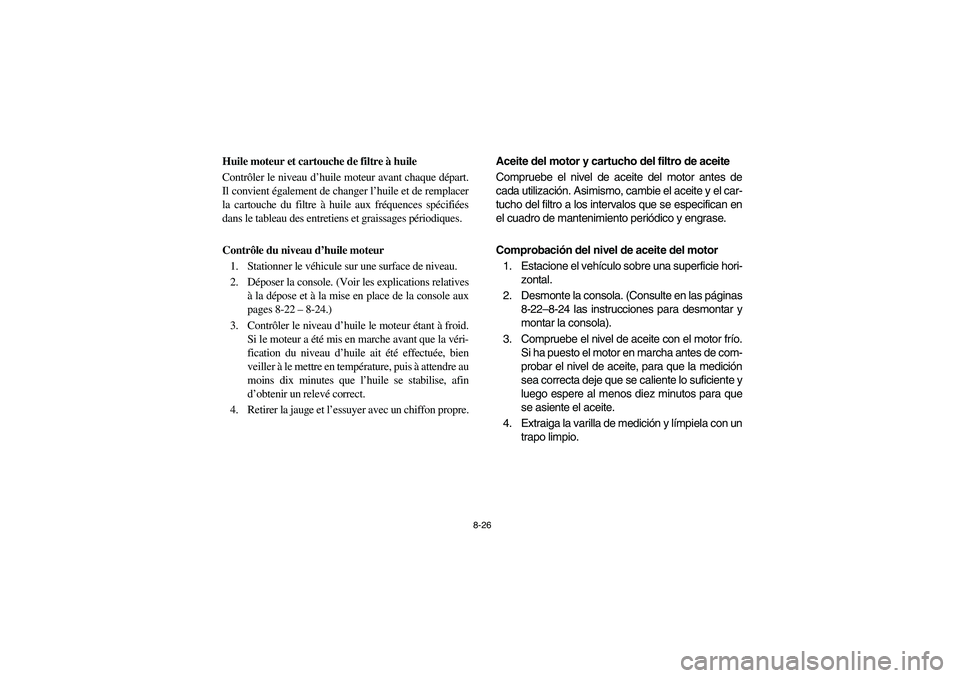

YAMAHA RHINO 700 2008  Owners Manual 8-26
5B410012
Huile moteur et cartouche de filtre à huile
Contrôler le niveau d’huile moteur avant chaque départ.
Il convient également de changer l’huile et de remplacer
la cartouche du filtr

Page 292 of 468

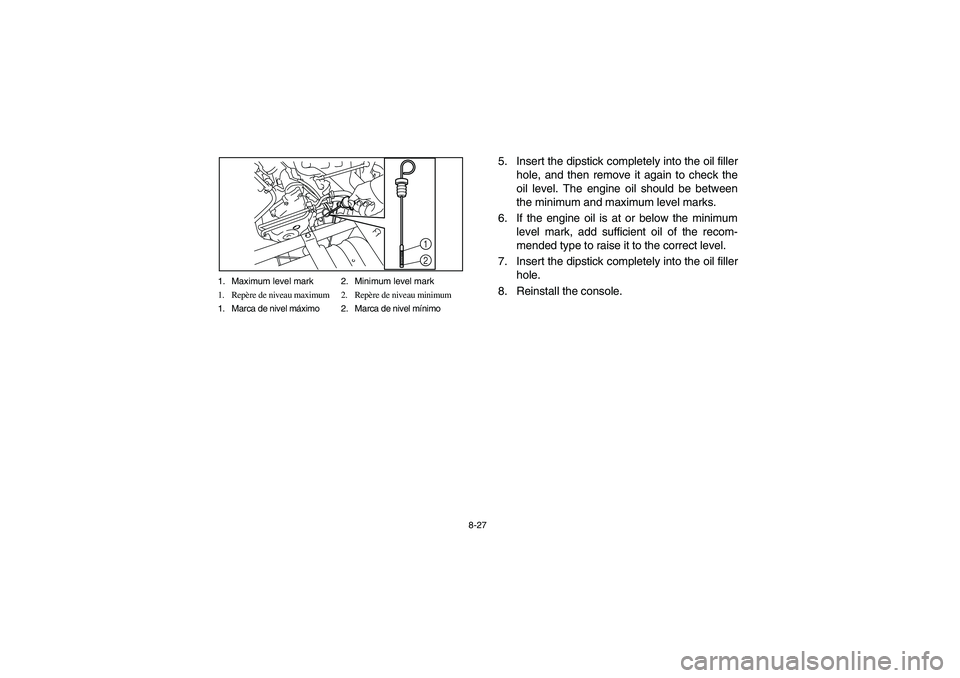

YAMAHA RHINO 700 2008  Owners Manual 8-27 1. Maximum level mark 2. Minimum level mark
1. Repère de niveau maximum 2. Repère de niveau minimum
1. Marca de nivel máximo 2. Marca de nivel mínimo
1
2
5. Insert the dipstick completely int

Page 293 of 468

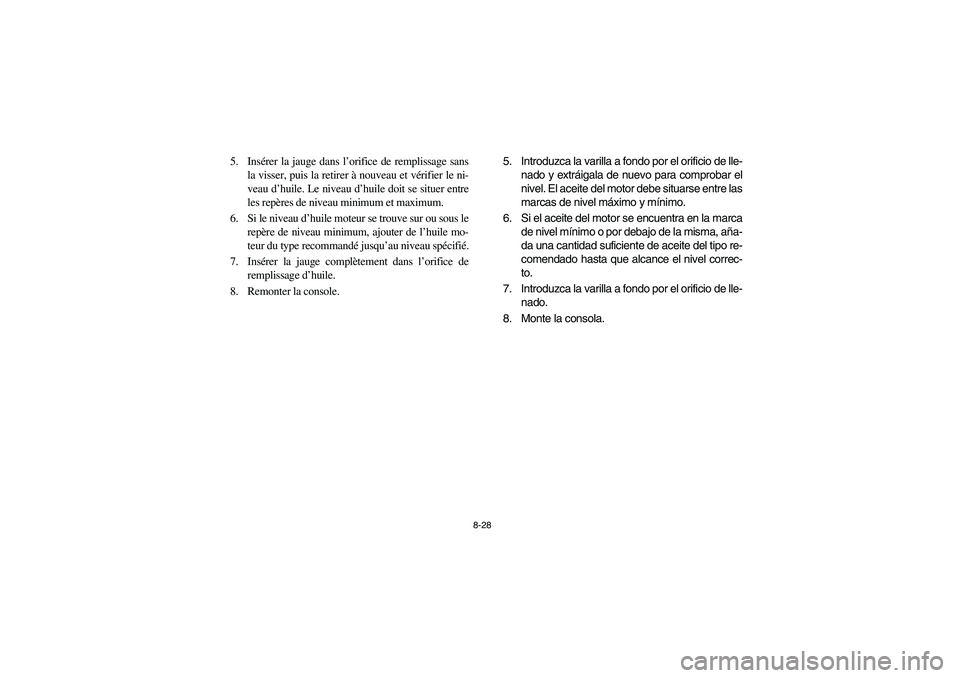

YAMAHA RHINO 700 2008  Owners Manual 8-28
5. Insérer la jauge dans l’orifice de remplissage sans
la visser, puis la retirer à nouveau et vérifier le ni-
veau d’huile. Le niveau d’huile doit se situer entre
les repères de niveau

Page 294 of 468

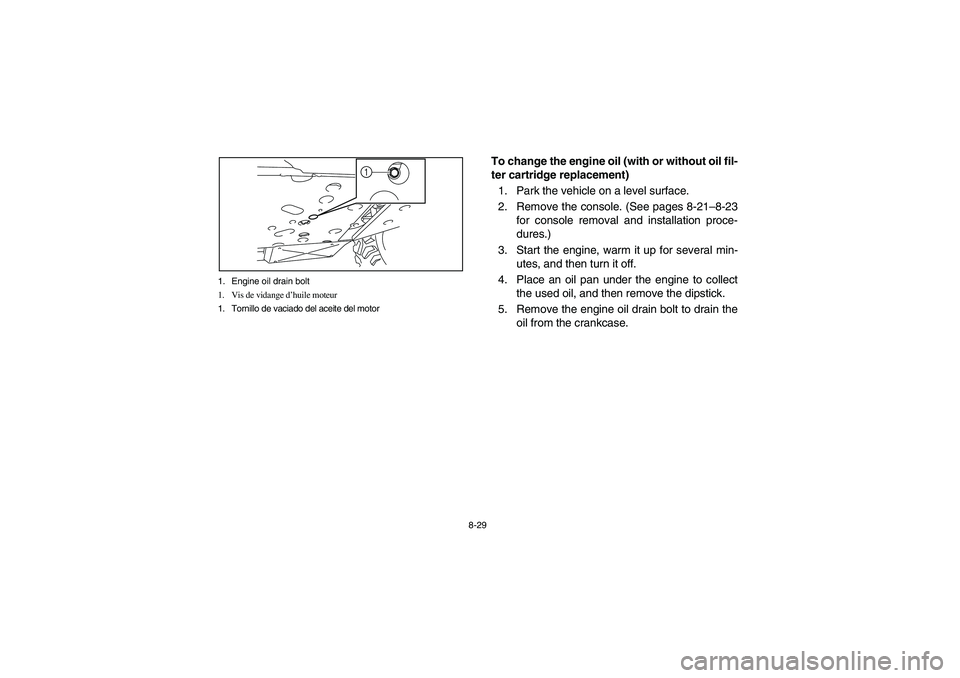

YAMAHA RHINO 700 2008  Owners Manual 8-29 1. Engine oil drain bolt
1. Vis de vidange d’huile moteur
1. Tornillo de vaciado del aceite del motor
1
To change the engine oil (with or without oil fil-
ter cartridge replacement)
1. Park the

Page 295 of 468

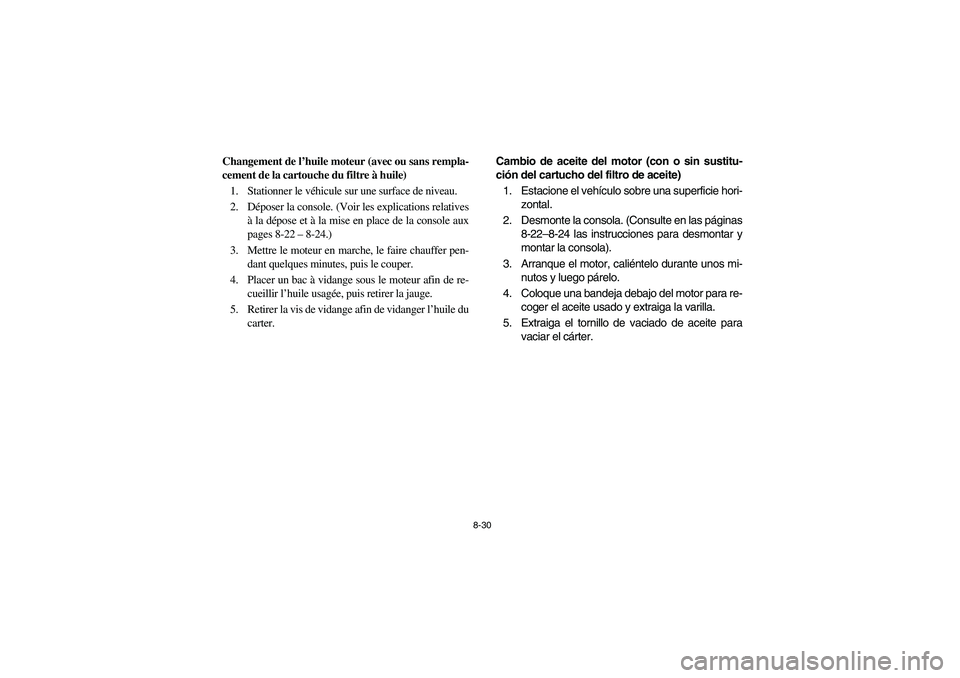

YAMAHA RHINO 700 2008  Owners Manual 8-30
Changement de l’huile moteur (avec ou sans rempla-
cement de la cartouche du filtre à huile)
1. Stationner le véhicule sur une surface de niveau.
2. Déposer la console. (Voir les explication

Page 296 of 468

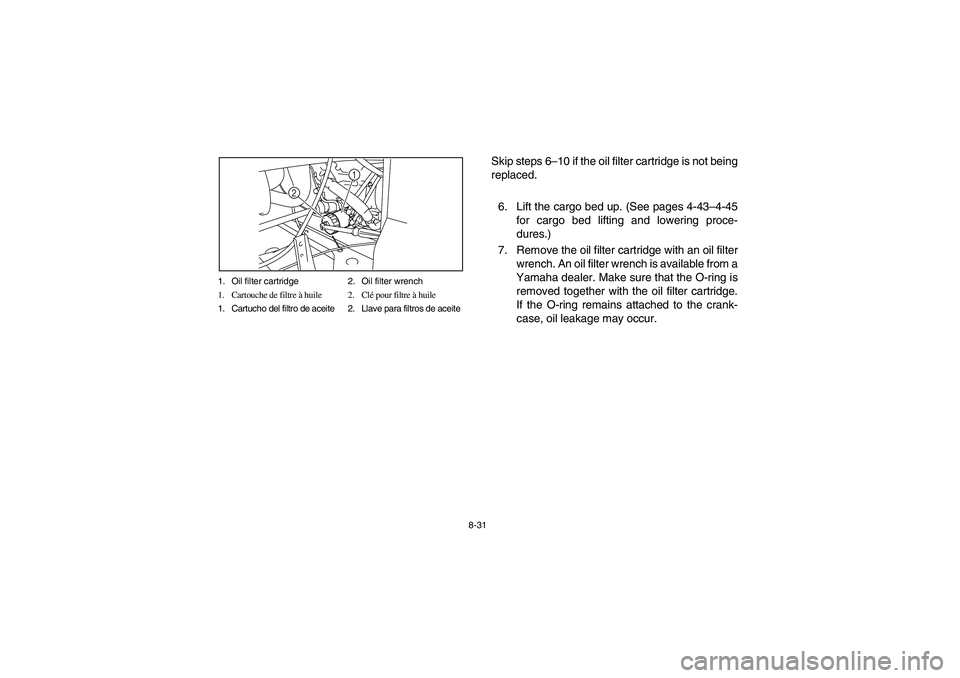

YAMAHA RHINO 700 2008  Owners Manual 8-31 1. Oil filter cartridge 2. Oil filter wrench
1. Cartouche de filtre à huile 2. Clé pour filtre à huile
1. Cartucho del filtro de aceite 2. Llave para filtros de aceite
1
2
Skip steps 6–10 if

Page 297 of 468

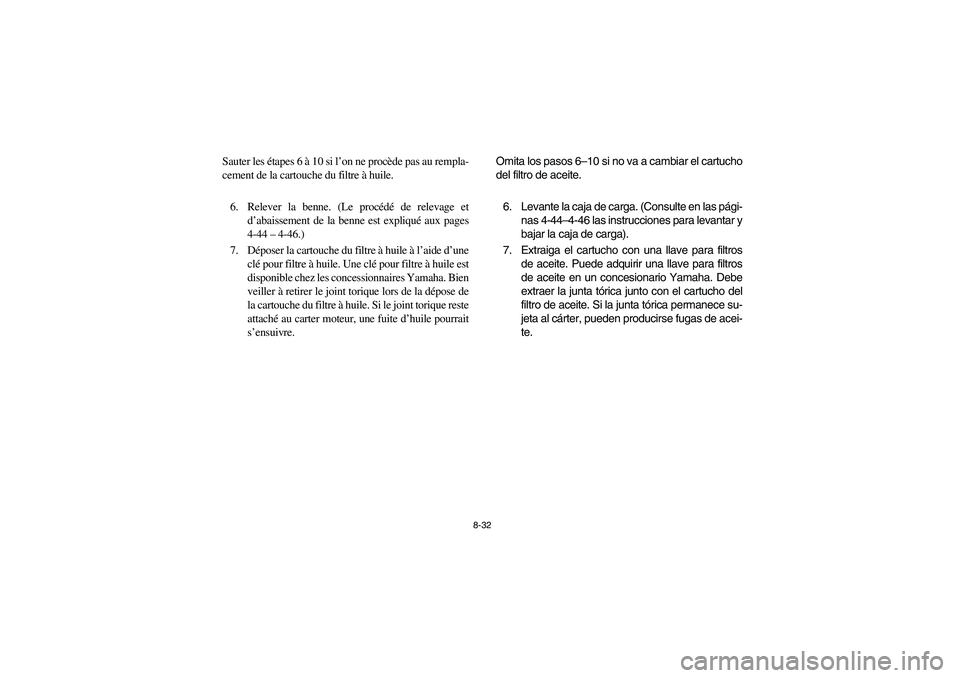

YAMAHA RHINO 700 2008  Owners Manual 8-32
Sauter les étapes 6 à 10 si l’on ne procède pas au rempla-
cement de la cartouche du filtre à huile.
6. Relever la benne. (Le procédé de relevage et
d’abaissement de la benne est expliq

Page 298 of 468

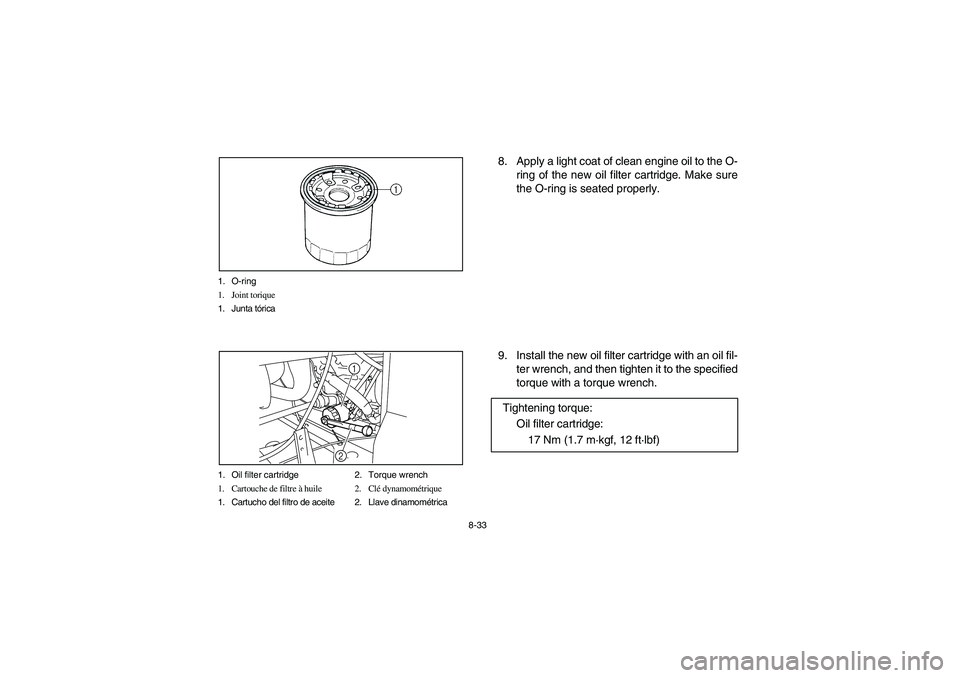

YAMAHA RHINO 700 2008  Owners Manual 8-33 1. O-ring
1. Joint torique
1. Junta tórica
1. Oil filter cartridge 2. Torque wrench
1. Cartouche de filtre à huile 2. Clé dynamométrique
1. Cartucho del filtro de aceite 2. Llave dinamométri

Page 299 of 468

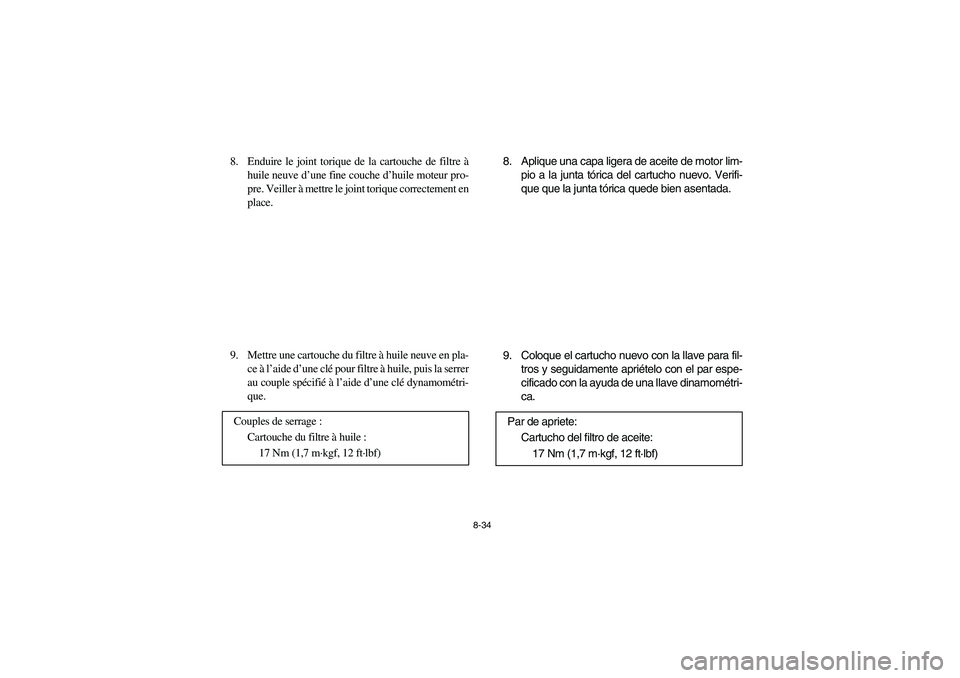

YAMAHA RHINO 700 2008  Owners Manual 8-34
8. Enduire le joint torique de la cartouche de filtre à
huile neuve d’une fine couche d’huile moteur pro-
pre. Veiller à mettre le joint torique correctement en
place.
9. Mettre une cartouc

Page 300 of 468

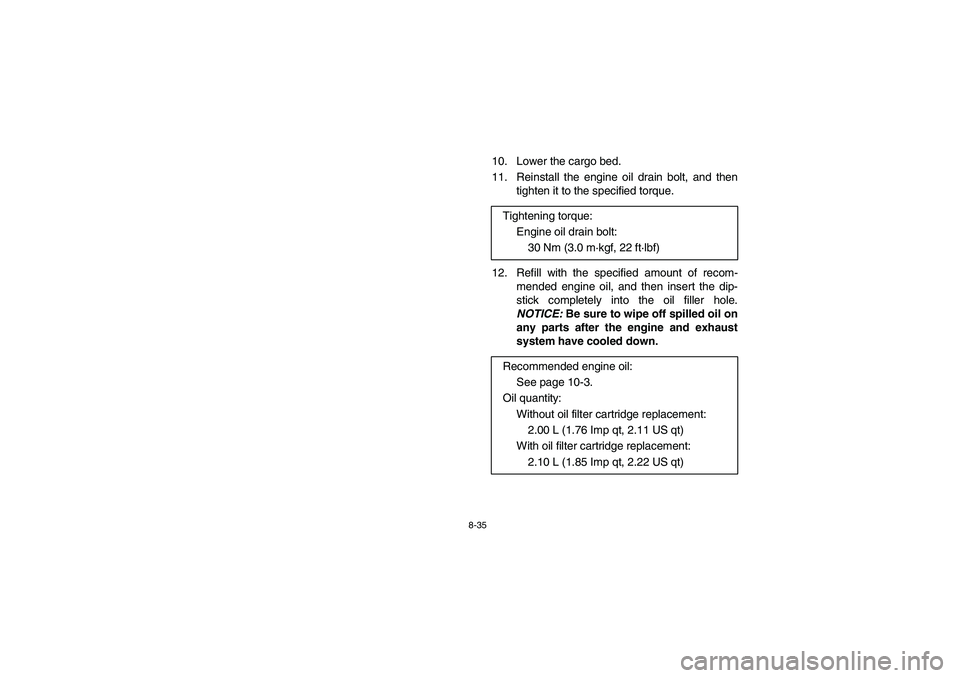

YAMAHA RHINO 700 2008  Owners Manual 8-35
10. Lower the cargo bed.
11.  Reinstall the engine oil drain bolt, and then
tighten it to the specified torque.
12. Refill with the specified amount of recom-
mended engine oil, and then insert t
