YAMAHA RHINO 700 2009 Manuale de Empleo (in Spanish)

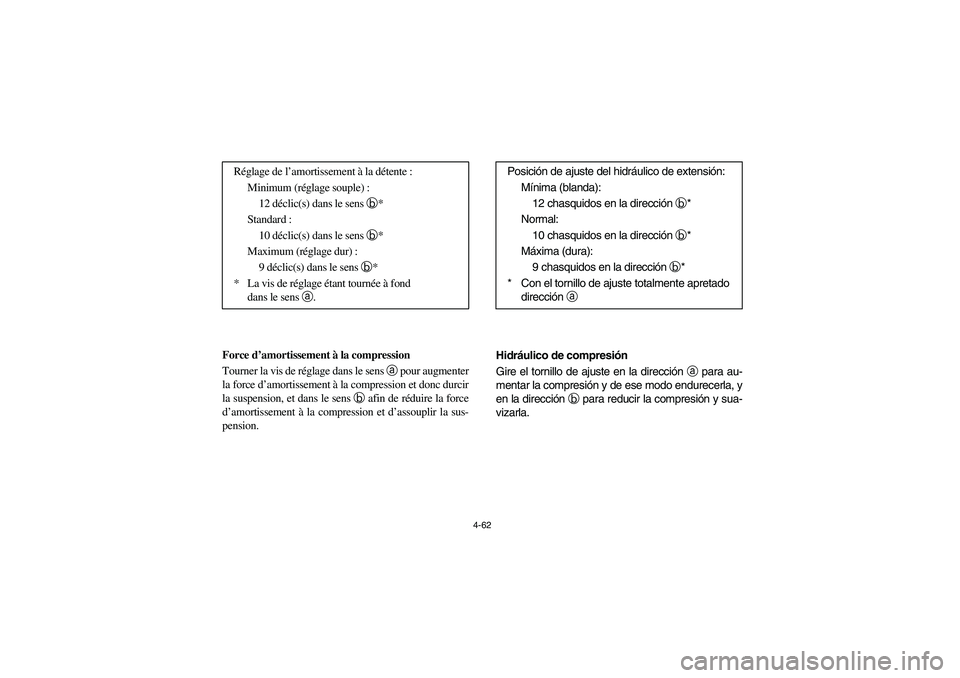

4-62
Force d’amortissement à la compression
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la compression et donc durcir
la suspension, et dans le sens b afin de réduire la force
d’amortissement à la compression et d’assouplir la sus-
pension.Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
12 déclic(s) dans le sens b*
Standard :
10 déclic(s) dans le sens b*
Maximum (réglage dur) :
9 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
Hidráulico de compresión
Gire el tornillo de ajuste en la dirección a para au-
mentar la compresión y de ese modo endurecerla, y
en la dirección b para reducir la compresión y sua-
vizarla.Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
12 chasquidos en la dirección b*
Normal:
10 chasquidos en la dirección b*
Máxima (dura):
9 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 62 Tuesday, April 15, 2008 9:11 AM

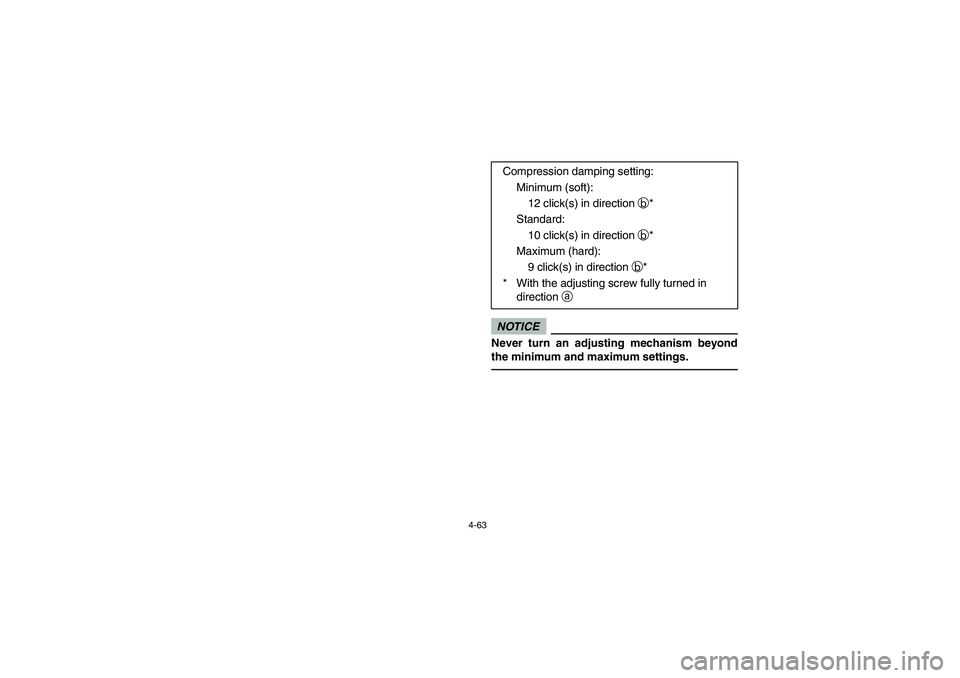

4-63
NOTICENever turn an adjusting mechanism beyond
the minimum and maximum settings.
Compression damping setting:
Minimum (soft):
12 click(s) in direction b*
Standard:
10 click(s) in direction b*
Maximum (hard):
9 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 63 Tuesday, April 15, 2008 9:11 AM

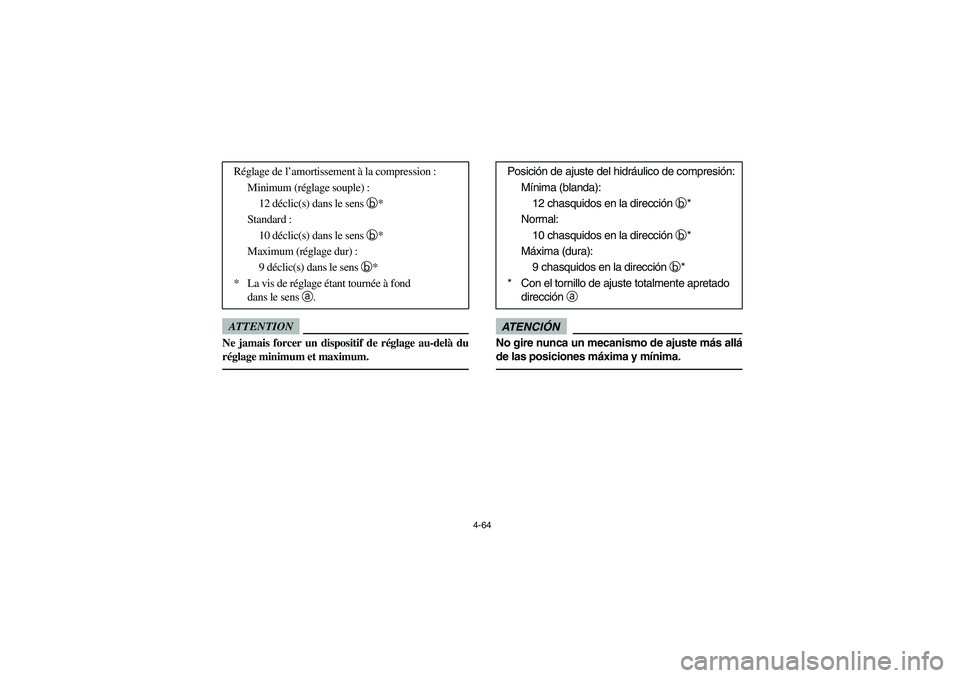

4-64
ATTENTIONNe jamais forcer un dispositif de réglage au-delà du
réglage minimum et maximum.
Réglage de l’amortissement à la compression :
Minimum (réglage souple) :
12 déclic(s) dans le sens b*
Standard :
10 déclic(s) dans le sens b*
Maximum (réglage dur) :
9 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
ATENCIÓNNo gire nunca un mecanismo de ajuste más allá
de las posiciones máxima y mínima.Posición de ajuste del hidráulico de compresión:
Mínima (blanda):
12 chasquidos en la dirección b*
Normal:
10 chasquidos en la dirección b*
Máxima (dura):
9 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 64 Tuesday, April 15, 2008 9:11 AM

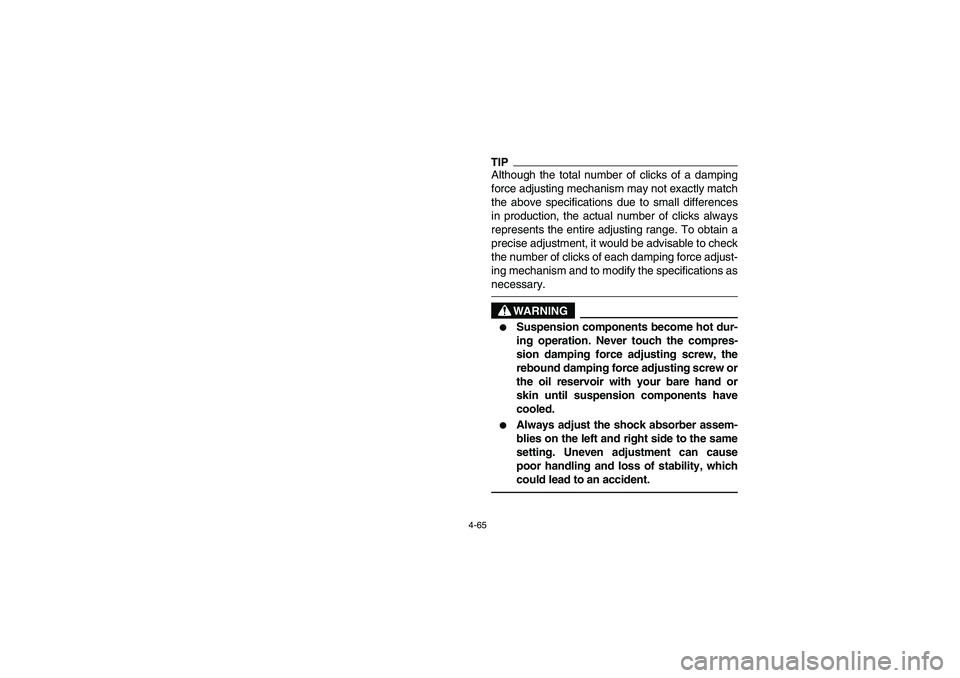

4-65
TIPAlthough the total number of clicks of a damping
force adjusting mechanism may not exactly match
the above specifications due to small differences
in production, the actual number of clicks always
represents the entire adjusting range. To obtain a
precise adjustment, it would be advisable to check
the number of clicks of each damping force adjust-
ing mechanism and to modify the specifications as
necessary.
WARNING


Suspension components become hot dur-
ing operation. Never touch the compres-
sion damping force adjusting screw, the
rebound damping force adjusting screw or
the oil reservoir with your bare hand or
skin until suspension components have
cooled.


Always adjust the shock absorber assem-
blies on the left and right side to the same
setting. Uneven adjustment can cause
poor handling and loss of stability, which
could lead to an accident.
EE.book Page 65 Tuesday, April 15, 2008 9:11 AM

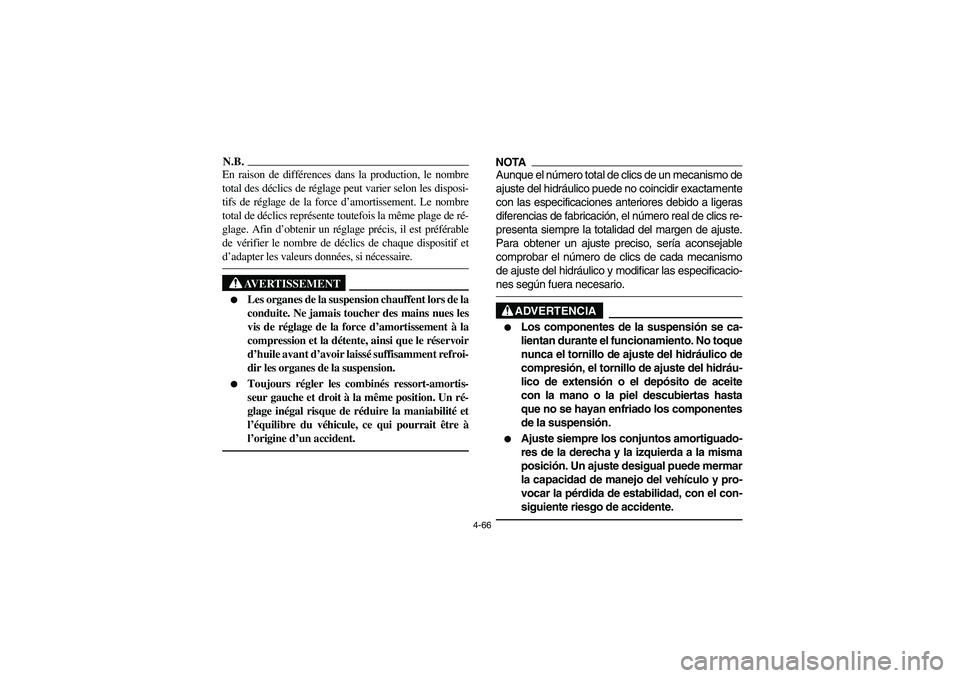

4-66
N.B.En raison de différences dans la production, le nombre
total des déclics de réglage peut varier selon les disposi-
tifs de réglage de la force d’amortissement. Le nombre
total de déclics représente toutefois la même plage de ré-
glage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics de chaque dispositif et
d’adapter les valeurs données, si nécessaire.
AVERTISSEMENT


Les organes de la suspension chauffent lors de la
conduite. Ne jamais toucher des mains nues les
vis de réglage de la force d’amortissement à la
compression et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment refroi-
dir les organes de la suspension.


Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque de réduire la maniabilité et
l’équilibre du véhicule, ce qui pourrait être à
l’origine d’un accident.
NOTAAunque el número total de clics de un mecanismo de
ajuste del hidráulico puede no coincidir exactamente
con las especificaciones anteriores debido a ligeras
diferencias de fabricación, el número real de clics re-
presenta siempre la totalidad del margen de ajuste.
Para obtener un ajuste preciso, sería aconsejable
comprobar el número de clics de cada mecanismo
de ajuste del hidráulico y modificar las especificacio-
nes según fuera necesario.
ADVERTENCIA

Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el tornillo de ajuste del hidráulico de
compresión, el tornillo de ajuste del hidráu-
lico de extensión o el depósito de aceite
con la mano o la piel descubiertas hasta
que no se hayan enfriado los componentes
de la suspensión.


Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede mermar
la capacidad de manejo del vehículo y pro-
vocar la pérdida de estabilidad, con el con-
siguiente riesgo de accidente.
EE.book Page 66 Tuesday, April 15, 2008 9:11 AM

4-67
5UG1B002

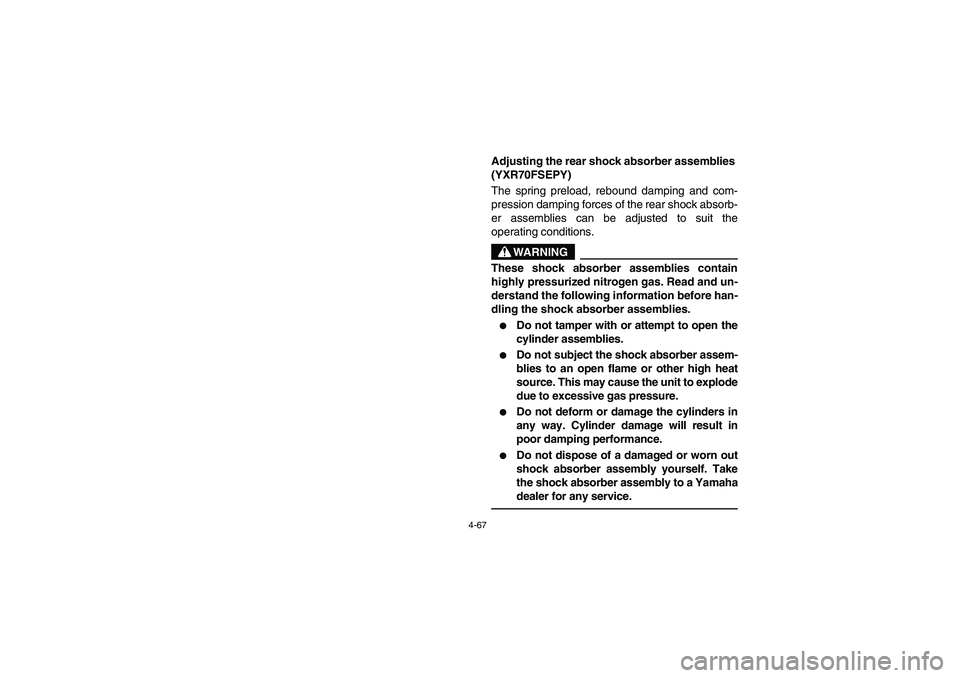

Adjusting the rear shock absorber assemblies
(YXR70FSEPY)
The spring preload, rebound damping and com-
pression damping forces of the rear shock absorb-
er assemblies can be adjusted to suit the
operating conditions.
WARNING
These shock absorber assemblies contain
highly pressurized nitrogen gas. Read and un-
derstand the following information before han-
dling the shock absorber assemblies.

Do not tamper with or attempt to open the
cylinder assemblies.


Do not subject the shock absorber assem-
blies to an open flame or other high heat
source. This may cause the unit to explode
due to excessive gas pressure.


Do not deform or damage the cylinders in
any way. Cylinder damage will result in
poor damping performance.


Do not dispose of a damaged or worn out
shock absorber assembly yourself. Take
the shock absorber assembly to a Yamaha
dealer for any service.
EE.book Page 67 Tuesday, April 15, 2008 9:11 AM

4-68
5UG1B002
Réglage des combinés ressort-amortisseur arrière
(YXR70FSEPY)
La précontrainte de ressort et les forces d’amortissement
à la détente et à la compression des combinés ressort-
amortisseur arrière peuvent être réglées en fonction des
conditions d’utilisation.
AVERTISSEMENT
Ces combinés ressort-amortisseur contiennent de
l’azote à haute pression. Lire attentivement les infor-
mations ci-dessous avant de manipuler les combinés
ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir les bonbon-
nes.


Ne pas approcher les combinés ressort-amortis-
seur d’une flamme ou de toute autre source de
chaleur intense. L’élévation de pression qui en
résulterait pourrait faire exploser la pièce.


Ne pas déformer ni endommager les bonbonnes.
Le moindre endommagement de la bonbonne
risque d’amoindrir les performances d’amortis-
sement.


Ne pas jeter un combiné ressort-amortisseur en-
dommagé ou usé. Tout entretien d’un combiné
ressort-amortisseur doit être confié à un conces-
sionnaire Yamaha.
5UG1B002
Ajuste de los conjuntos amortiguadores trase-
ros (YXR70FSEPY)
La precarga del muelle, la extensión y la compresión
de los conjuntos amortiguadores traseros pueden
ajustarse para adaptarlos a las condiciones de utili-
zación.
ADVERTENCIA
Los conjuntos amortiguadores contienen gas ni-
trógeno a alta presión. Lea y asimile la siguiente
información antes de manejar los conjuntos
amortiguadores.

No manipule ni trate de abrir los conjuntos
de cilindros.


No someta los conjuntos amortiguadores a
una llama directa u otra fuente de calor ex-
cesivo. Esto puede hacer que la unidad ex-
plote debido a una presión excesiva de gas.


No deforme ni dañe los cilindros en modo
alguno. Los daños en los cilindros ocasio-
narán un funcionamiento deficiente del hi-
dráulico.


No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de mante-
nimiento.
EE.book Page 68 Tuesday, April 15, 2008 9:11 AM

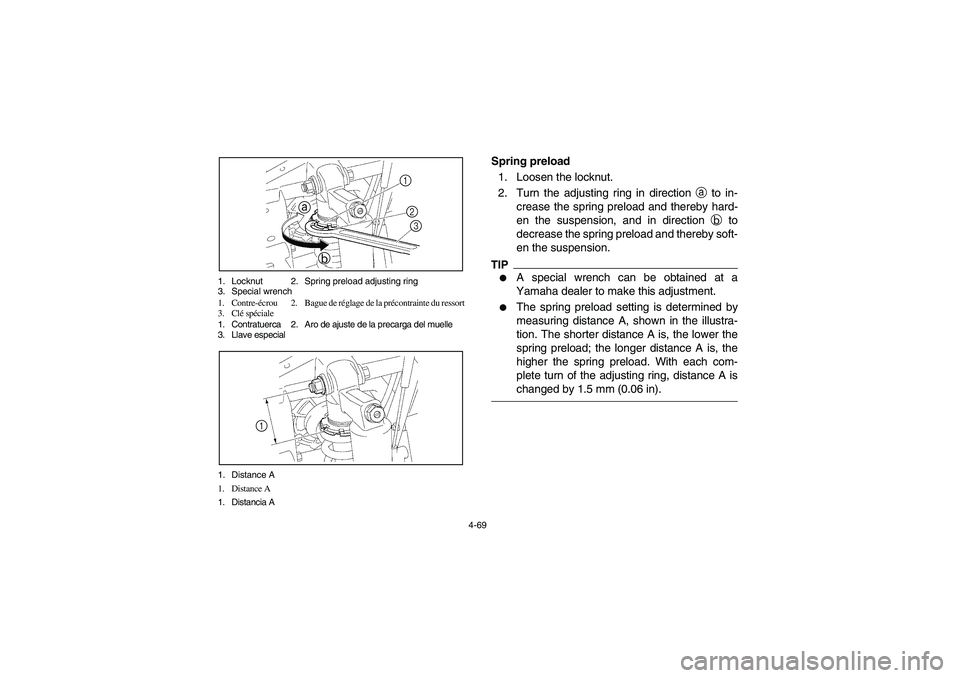

4-69 1. Locknut 2. Spring preload adjusting ring
3. Special wrench
1. Contre-écrou 2. Bague de réglage de la précontrainte du ressort
3. Clé spéciale
1. Contratuerca 2. Aro de ajuste de la precarga del muelle
3. Llave especial
1
2
3
b a
1. Distance A
1. Distance A
1. Distancia A
1
Spring preload
1. Loosen the locknut.
2. Turn the adjusting ring in direction a to in-
crease the spring preload and thereby hard-
en the suspension, and in direction b to
decrease the spring preload and thereby soft-
en the suspension.TIP

A special wrench can be obtained at a
Yamaha dealer to make this adjustment.


The spring preload setting is determined by
measuring distance A, shown in the illustra-
tion. The shorter distance A is, the lower the
spring preload; the longer distance A is, the
higher the spring preload. With each com-
plete turn of the adjusting ring, distance A is
changed by 1.5 mm (0.06 in).
EE.book Page 69 Tuesday, April 15, 2008 9:11 AM

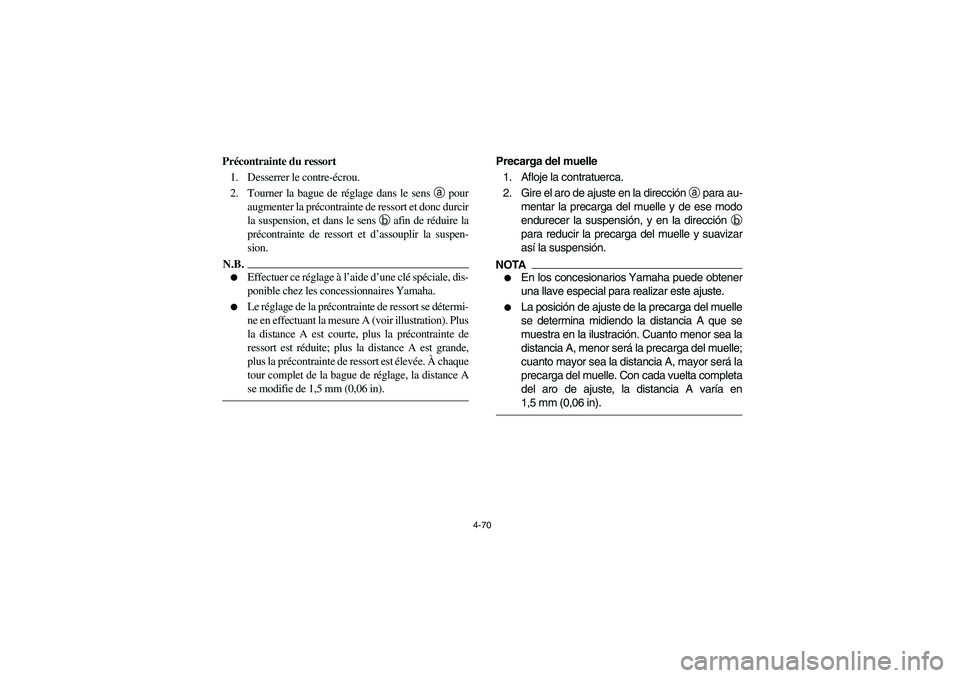

4-70
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner la bague de réglage dans le sens a pour
augmenter la précontrainte de ressort et donc durcir
la suspension, et dans le sens b afin de réduire la
précontrainte de ressort et d’assouplir la suspen-
sion.N.B.

Effectuer ce réglage à l’aide d’une clé spéciale, dis-
ponible chez les concessionnaires Yamaha.


Le réglage de la précontrainte de ressort se détermi-
ne en effectuant la mesure A (voir illustration). Plus
la distance A est courte, plus la précontrainte de
ressort est réduite; plus la distance A est grande,
plus la précontrainte de ressort est élevée. À chaque
tour complet de la bague de réglage, la distance A
se modifie de 1,5 mm (0,06 in).
Precarga del muelle
1. Afloje la contratuerca.
2. Gire el aro de ajuste en la dirección a para au-
mentar la precarga del muelle y de ese modo
endurecer la suspensión, y en la dirección b
para reducir la precarga del muelle y suavizar
así la suspensión.NOTA

En los concesionarios Yamaha puede obtener
una llave especial para realizar este ajuste.


La posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración. Cuanto menor sea la
distancia A, menor será la precarga del muelle;
cuanto mayor sea la distancia A, mayor será la
precarga del muelle. Con cada vuelta completa
del aro de ajuste, la distancia A varía en
1,5 mm (0,06 in).
EE.book Page 70 Tuesday, April 15, 2008 9:11 AM

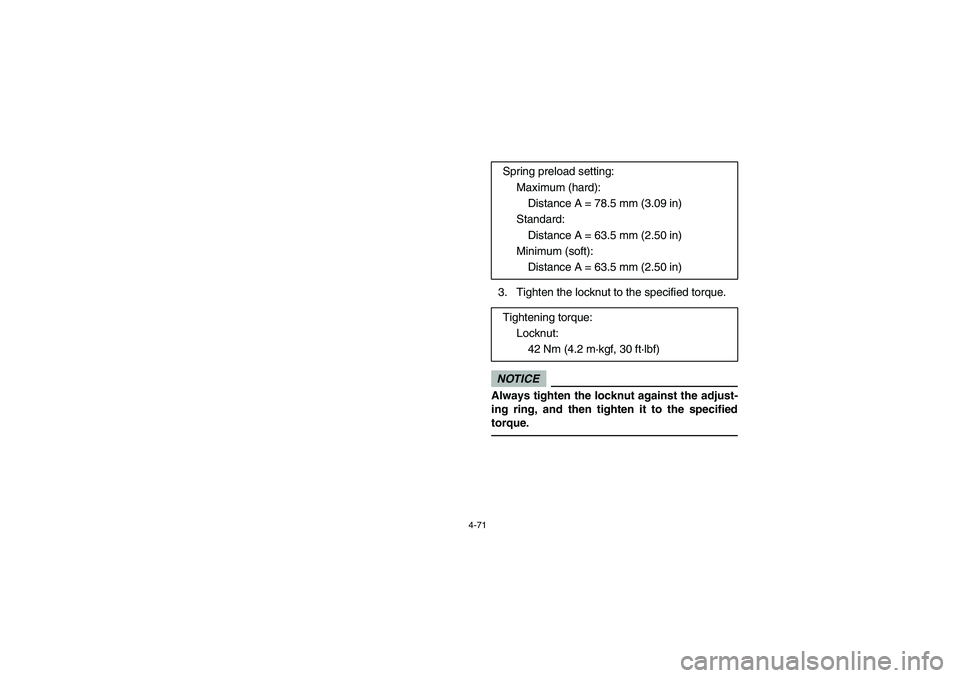

4-71
3. Tighten the locknut to the specified torque.NOTICEAlways tighten the locknut against the adjust-
ing ring, and then tighten it to the specified
torque.
Spring preload setting:
Maximum (hard):
Distance A = 78.5 mm (3.09 in)
Standard:
Distance A = 63.5 mm (2.50 in)
Minimum (soft):
Distance A = 63.5 mm (2.50 in)
Tightening torque:
Locknut:
42 Nm (4.2 m·kgf, 30 ft·lbf)
