5-20
FVU00410
Huile moteur
S’assurer que le niveau d’huile moteur est conforme aux
spécifications. Ajouter de l’huile si nécessaire. (Voir pa-
ges 8-26– 8-38.)ATTENTION

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile moteur lubrifie également l’embrayage.
Ne pas utiliser d’huile de grade diesel “CD” ou
une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter moteur.
Type et quantité d’huile moteur recommandés:
Voir page 10-13.
SVU00410
Aceite del motor
Verifique que el aceite del motor se encuentre en el
nivel especificado. Añada aceite según sea necesa-
rio. (Consulte las páginas 8-26–8-38).ATENCIÓN

Para evitar que el embrague patine (dado
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co con el aceite. No utilice aceites con la es-
pecificación diésel “CD” ni aceites de cali-
dad superior a la especificada. Asimismo,
no utilice aceites con la etiqueta “ENERGY
CONSERVING II” o superior.


Evite la penetración de materiales extraños
en el cárter.
Tipo de aceite recomendado y cantidad:
Consulte la página 10-23.
EE.book Page 20 Tuesday, April 15, 2008 9:11 AM

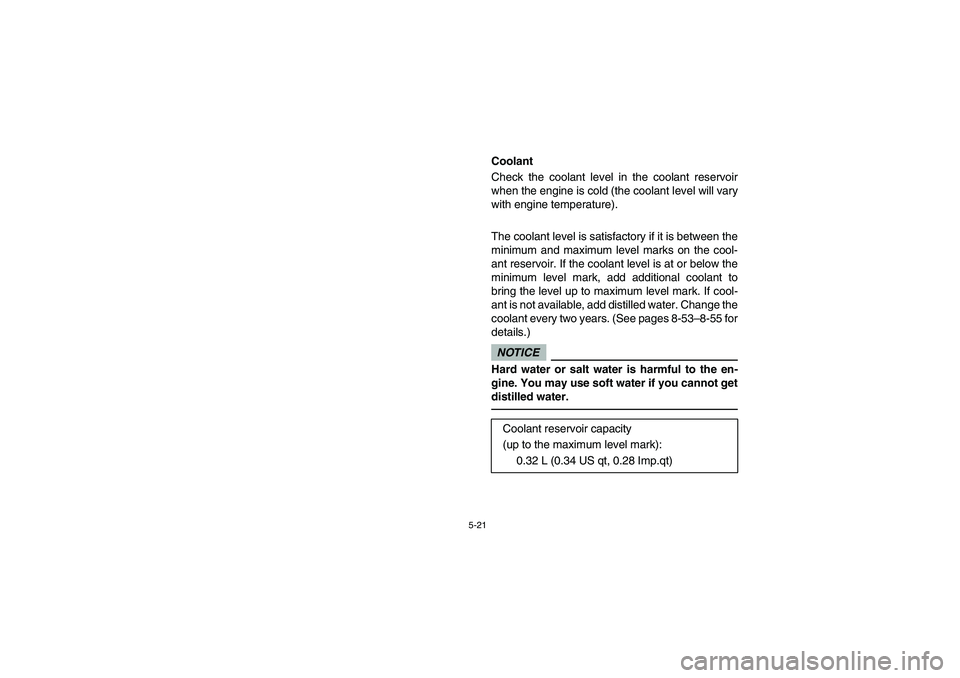

5-21
EVU00420
Coolant
Check the coolant level in the coolant reservoir
when the engine is cold (the coolant level will vary
with engine temperature).
The coolant level is satisfactory if it is between the
minimum and maximum level marks on the cool-
ant reservoir. If the coolant level is at or below the
minimum level mark, add additional coolant to
bring the level up to maximum level mark. If cool-
ant is not available, add distilled water. Change the
coolant every two years. (See pages 8-53–8-55 for
details.)NOTICEHard water or salt water is harmful to the en-
gine. You may use soft water if you cannot get
distilled water.
Coolant reservoir capacity
(up to the maximum level mark):
0.32 L (0.34 US qt, 0.28 Imp.qt)
EE.book Page 21 Tuesday, April 15, 2008 9:11 AM

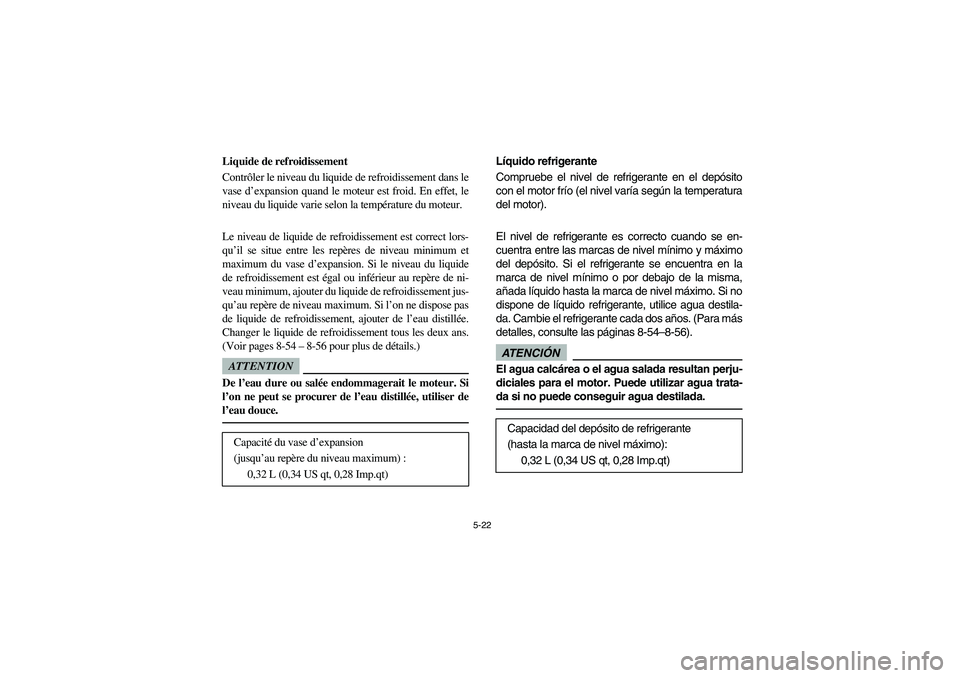

5-22
FVU00420
Liquide de refroidissement
Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion quand le moteur est froid. En effet, le
niveau du liquide varie selon la température du moteur.
Le niveau de liquide de refroidissement est correct lors-
qu’il se situe entre les repères de niveau minimum et
maximum du vase d’expansion. Si le niveau du liquide
de refroidissement est égal ou inférieur au repère de ni-
veau minimum, ajouter du liquide de refroidissement jus-
qu’au repère de niveau maximum. Si l’on ne dispose pas
de liquide de refroidissement, ajouter de l’eau distillée.
Changer le liquide de refroidissement tous les deux ans.
(Voir pages 8-54– 8-56 pour plus de détails.)ATTENTIONDe l’eau dure ou salée endommagerait le moteur. Si
l’on ne peut se procurer de l’eau distillée, utiliser de
l’eau douce.
Capacité du vase d’expansion
(jusqu’au repère du niveau maximum) :
0,32 L (0,34 US qt, 0,28 Imp.qt)
SVU00420
Líquido refrigerante
Compruebe el nivel de refrigerante en el depósito
con el motor frío (el nivel varía según la temperatura
del motor).
El nivel de refrigerante es correcto cuando se en-
cuentra entre las marcas de nivel mínimo y máximo
del depósito. Si el refrigerante se encuentra en la
marca de nivel mínimo o por debajo de la misma,
añada líquido hasta la marca de nivel máximo. Si no
dispone de líquido refrigerante, utilice agua destila-
da. Cambie el refrigerante cada dos años. (Para más
detalles, consulte las páginas 8-54–8-56).ATENCIÓNEl agua calcárea o el agua salada resultan perju-
diciales para el motor. Puede utilizar agua trata-
da si no puede conseguir agua destilada.Capacidad del depósito de refrigerante
(hasta la marca de nivel máximo):
0,32 L (0,34 US qt, 0,28 Imp.qt)
EE.book Page 22 Tuesday, April 15, 2008 9:11 AM

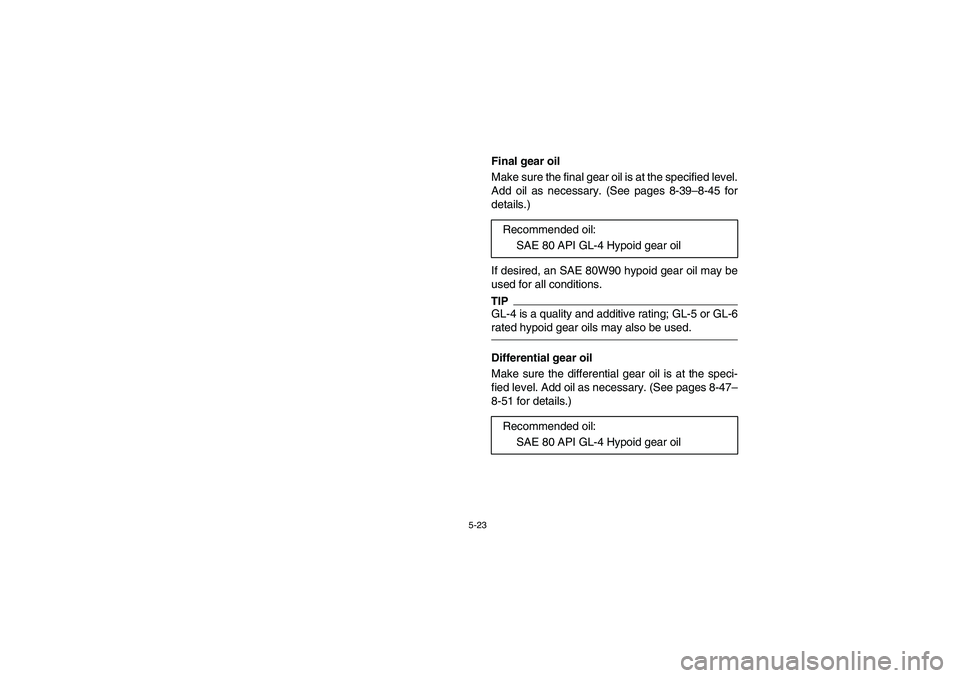

5-23
EVU00430
Final gear oil
Make sure the final gear oil is at the specified level.
Add oil as necessary. (See pages 8-39–8-45 for
details.)
If desired, an SAE 80W90 hypoid gear oil may be
used for all conditions.TIPTIPGL-4 is a quality and additive rating; GL-5 or GL-6
rated hypoid gear oils may also be used.
EVU00440
Differential gear oil
Make sure the differential gear oil is at the speci-
fied level. Add oil as necessary. (See pages 8-47–
8-51 for details.)Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
EE.book Page 23 Tuesday, April 15, 2008 9:11 AM

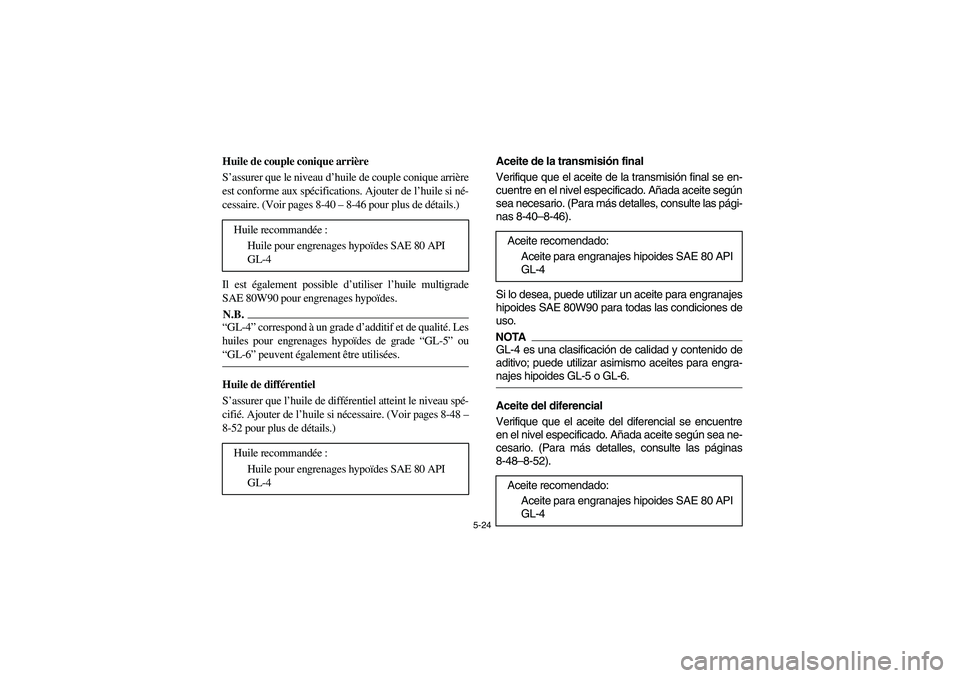

5-24
FVU00430
Huile de couple conique arrière
S’assurer que le niveau d’huile de couple conique arrière
est conforme aux spécifications. Ajouter de l’huile si né-
cessaire. (Voir pages 8-40– 8-46 pour plus de détails.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.N.B.“GL-4” correspond à un grade d’additif et de qualité. Les
huiles pour engrenages hypoïdes de grade “GL-5” ou
“GL-6” peuvent également être utilisées.
FVU00440
Huile de différentiel
S’assurer que l’huile de différentiel atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir pages 8-48–
8-52 pour plus de détails.) Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API
GL-4
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API
GL-4
SVU00430
Aceite de la transmisión final
Verifique que el aceite de la transmisión final se en-
cuentre en el nivel especificado. Añada aceite según
sea necesario. (Para más detalles, consulte las pági-
nas 8-40–8-46).
Si lo desea, puede utilizar un aceite para engranajes
hipoides SAE 80W90 para todas las condiciones de
uso.NOTANO TAGL-4 es una clasificación de calidad y contenido de
aditivo; puede utilizar asimismo aceites para engra-
najes hipoides GL-5 o GL-6.
SVU00440
Aceite del diferencial
Verifique que el aceite del diferencial se encuentre
en el nivel especificado. Añada aceite según sea ne-
cesario. (Para más detalles, consulte las páginas
8-48–8-52). Aceite recomendado:
Aceite para engranajes hipoides SAE 80 API
GL-4
Aceite recomendado:
Aceite para engranajes hipoides SAE 80 API
GL-4
EE.book Page 24 Tuesday, April 15, 2008 9:11 AM

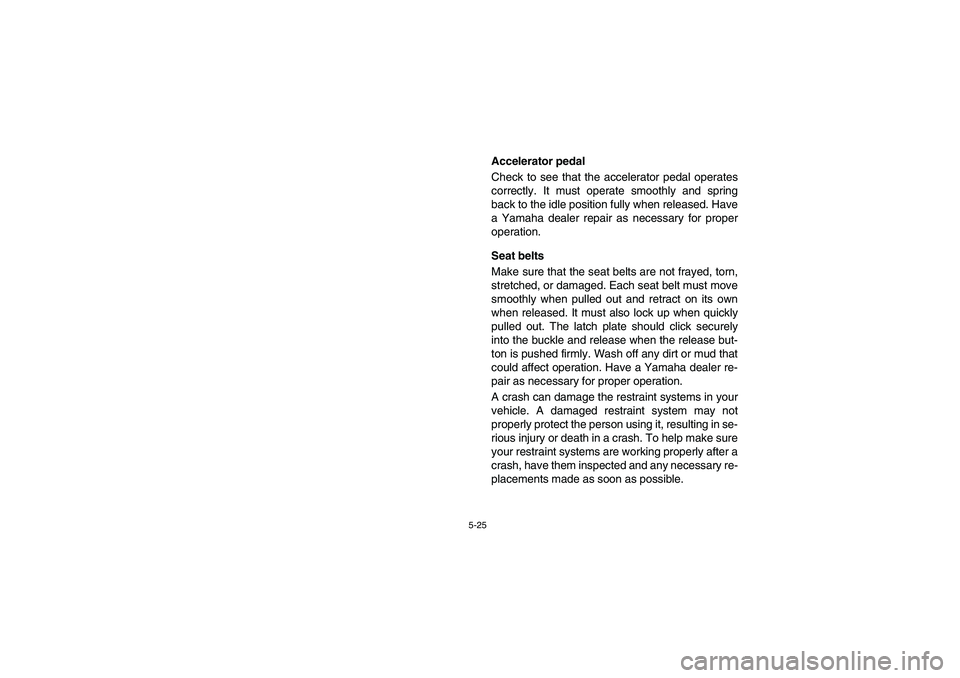

5-25
EVU00450
Accelerator pedal
Check to see that the accelerator pedal operates
correctly. It must operate smoothly and spring
back to the idle position fully when released. Have
a Yamaha dealer repair as necessary for proper
operation.
EVU00460
Seat belts
Make sure that the seat belts are not frayed, torn,
stretched, or damaged. Each seat belt must move
smoothly when pulled out and retract on its own
when released. It must also lock up when quickly
pulled out. The latch plate should click securely
into the buckle and release when the release but-
ton is pushed firmly. Wash off any dirt or mud that
could affect operation. Have a Yamaha dealer re-
pair as necessary for proper operation.
A crash can damage the restraint systems in your
vehicle. A damaged restraint system may not
properly protect the person using it, resulting in se-
rious injury or death in a crash. To help make sure
your restraint systems are working properly after a
crash, have them inspected and any necessary re-
placements made as soon as possible.
EE.book Page 25 Tuesday, April 15, 2008 9:11 AM

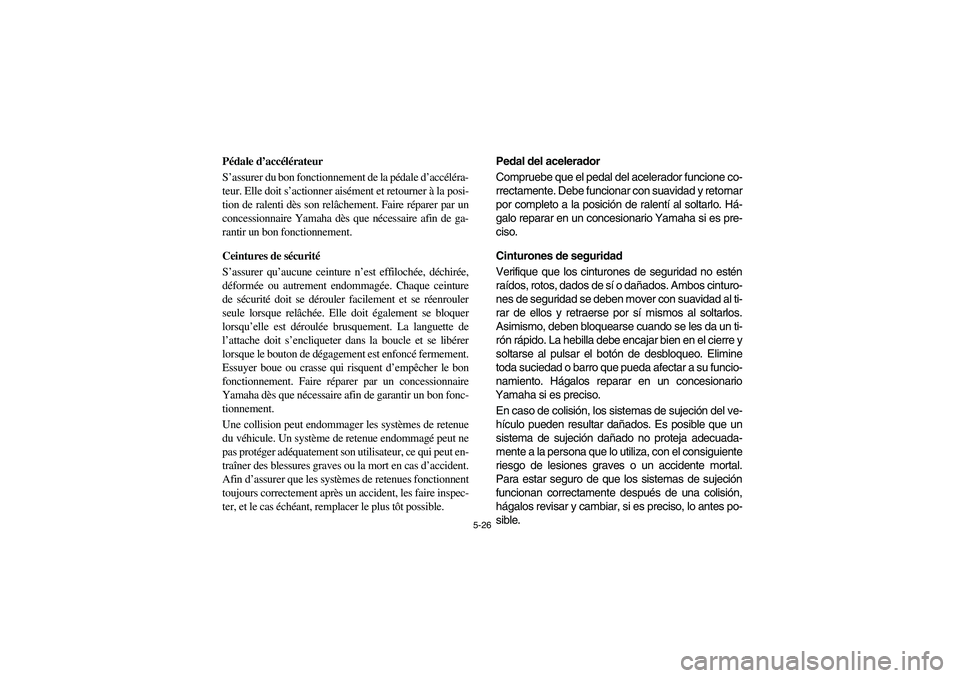

5-26
FVU00450
Pédale d’accélérateur
S’assurer du bon fonctionnement de la pédale d’accéléra-
teur. Elle doit s’actionner aisément et retourner à la posi-
tion de ralenti dès son relâchement. Faire réparer par un
concessionnaire Yamaha dès que nécessaire afin de ga-
rantir un bon fonctionnement.
FVU00460
Ceintures de sécurité
S’assurer qu’aucune ceinture n’est effilochée, déchirée,
déformée ou autrement endommagée. Chaque ceinture
de sécurité doit se dérouler facilement et se réenrouler
seule lorsque relâchée. Elle doit également se bloquer
lorsqu’elle est déroulée brusquement. La languette de
l’attache doit s’encliqueter dans la boucle et se libérer
lorsque le bouton de dégagement est enfoncé fermement.
Essuyer boue ou crasse qui risquent d’empêcher le bon
fonctionnement. Faire réparer par un concessionnaire
Yamaha dès que nécessaire afin de garantir un bon fonc-
tionnement.
Une collision peut endommager les systèmes de retenue
du véhicule. Un système de retenue endommagé peut ne
pas protéger adéquatement son utilisateur, ce qui peut en-
traîner des blessures graves ou la mort en cas d’accident.
Afin d’assurer que les systèmes de retenues fonctionnent
toujours correctement après un accident, les faire inspec-
ter, et le cas échéant, remplacer le plus tôt possible.
SVU00450
Pedal del acelerador
Compruebe que el pedal del acelerador funcione co-
rrectamente. Debe funcionar con suavidad y retornar
por completo a la posición de ralentí al soltarlo. Há-
galo reparar en un concesionario Yamaha si es pre-
ciso.
SVU00460
Cinturones de seguridad
Verifique que los cinturones de seguridad no estén
raídos, rotos, dados de sí o dañados. Ambos cinturo-
nes de seguridad se deben mover con suavidad al ti-
rar de ellos y retraerse por sí mismos al soltarlos.
Asimismo, deben bloquearse cuando se les da un ti-
rón rápido. La hebilla debe encajar bien en el cierre y
soltarse al pulsar el botón de desbloqueo. Elimine
toda suciedad o barro que pueda afectar a su funcio-
namiento. Hágalos reparar en un concesionario
Yamaha si es preciso.
En caso de colisión, los sistemas de sujeción del ve-
hículo pueden resultar dañados. Es posible que un
sistema de sujeción dañado no proteja adecuada-
mente a la persona que lo utiliza, con el consiguiente
riesgo de lesiones graves o un accidente mortal.
Para estar seguro de que los sistemas de sujeción
funcionan correctamente después de una colisión,
hágalos revisar y cambiar, si es preciso, lo antes po-
sible.
EE.book Page 26 Tuesday, April 15, 2008 9:11 AM

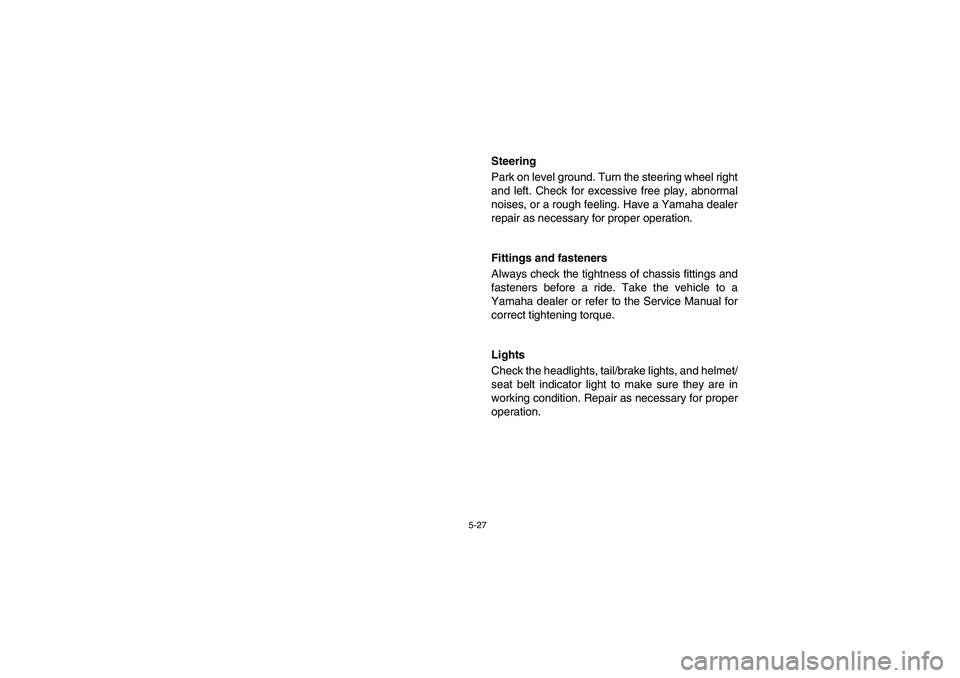

5-27
EVU01230
Steering
Park on level ground. Turn the steering wheel right
and left. Check for excessive free play, abnormal
noises, or a rough feeling. Have a Yamaha dealer
repair as necessary for proper operation.
EVU00470
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the vehicle to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EVU00480
Lights
Check the headlights, tail/brake lights, and helmet/
seat belt indicator light to make sure they are in
working condition. Repair as necessary for proper
operation.
EE.book Page 27 Tuesday, April 15, 2008 9:11 AM

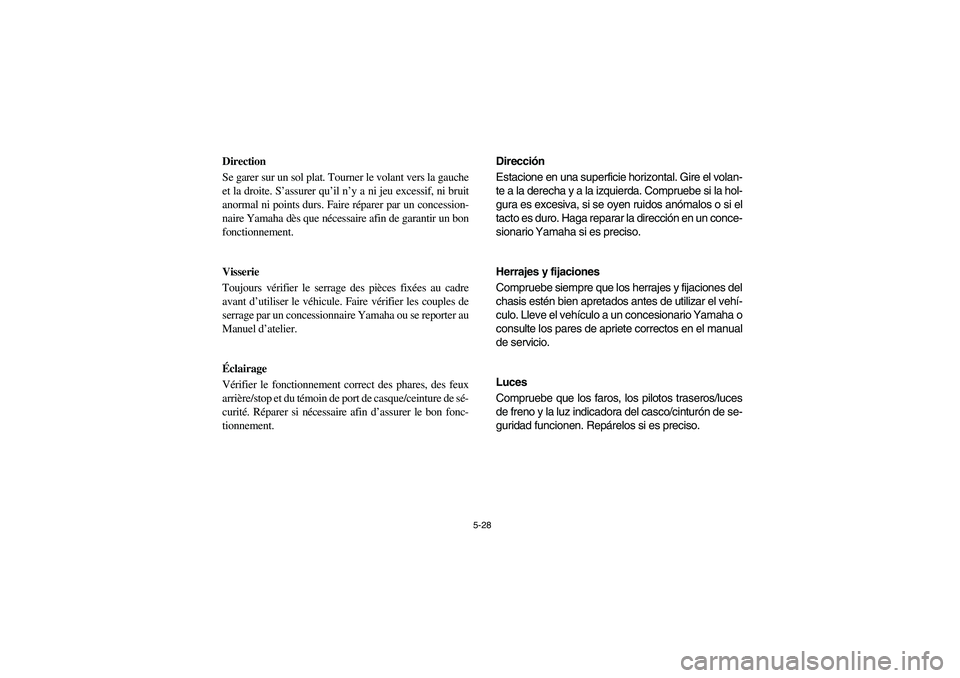

5-28
FVU01230
Direction
Se garer sur un sol plat. Tourner le volant vers la gauche
et la droite. S’assurer qu’il n’y a ni jeu excessif, ni bruit
anormal ni points durs. Faire réparer par un concession-
naire Yamaha dès que nécessaire afin de garantir un bon
fonctionnement.
FVU00470
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FVU00480
Éclairage
Vérifier le fonctionnement correct des phares, des feux
arrière/stop et du témoin de port de casque/ceinture de sé-
curité. Réparer si nécessaire afin d’assurer le bon fonc-
tionnement.
SVU01230
Dirección
Estacione en una superficie horizontal. Gire el volan-
te a la derecha y a la izquierda. Compruebe si la hol-
gura es excesiva, si se oyen ruidos anómalos o si el
tacto es duro. Haga reparar la dirección en un conce-
sionario Yamaha si es preciso.
SVU00470
Herrajes y fijaciones
Compruebe siempre que los herrajes y fijaciones del
chasis estén bien apretados antes de utilizar el vehí-
culo. Lleve el vehículo a un concesionario Yamaha o
consulte los pares de apriete correctos en el manual
de servicio.
SVU00480
Luces
Compruebe que los faros, los pilotos traseros/luces
de freno y la luz indicadora del casco/cinturón de se-
guridad funcionen. Repárelos si es preciso.
EE.book Page 28 Tuesday, April 15, 2008 9:11 AM

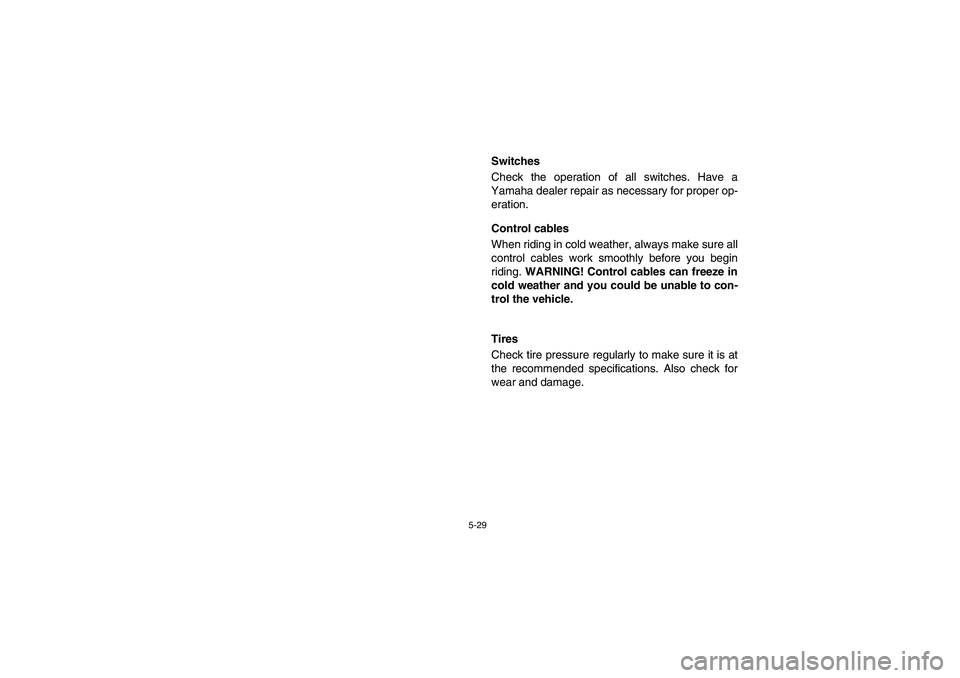

5-29
EVU00490
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
Control cables
When riding in cold weather, always make sure all
control cables work smoothly before you begin
riding. WARNING! Control cables can freeze in
cold weather and you could be unable to con-
trol the vehicle.
EVU00500
Tires
Check tire pressure regularly to make sure it is at
the recommended specifications. Also check for
wear and damage.
EE.book Page 29 Tuesday, April 15, 2008 9:11 AM
