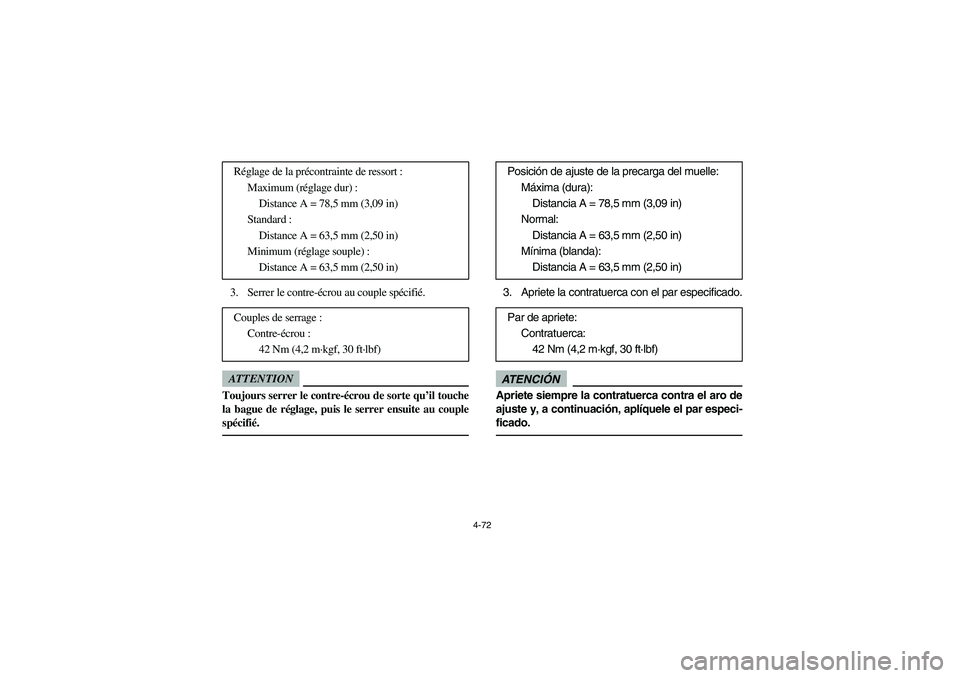

4-72
3. Serrer le contre-écrou au couple spécifié.ATTENTIONToujours serrer le contre-écrou de sorte qu’il touche
la bague de réglage, puis le serrer ensuite au couple
spécifié.
Réglage de la précontrainte de ressort :
Maximum (réglage dur) :
Distance A = 78,5 mm (3,09 in)
Standard :
Distance A = 63,5 mm (2,50 in)
Minimum (réglage souple) :
Distance A = 63,5 mm (2,50 in)
Couples de serrage :
Contre-écrou :
42 Nm (4,2 m·kgf, 30 ft·lbf)
3. Apriete la contratuerca con el par especificado.ATENCIÓNApriete siempre la contratuerca contra el aro de
ajuste y, a continuación, aplíquele el par especi-
ficado.Posición de ajuste de la precarga del muelle:
Máxima (dura):
Distancia A = 78,5 mm (3,09 in)
Normal:
Distancia A = 63,5 mm (2,50 in)
Mínima (blanda):
Distancia A = 63,5 mm (2,50 in)
Par de apriete:
Contratuerca:
42 Nm (4,2 m·kgf, 30 ft·lbf)
EE.book Page 72 Tuesday, April 15, 2008 9:11 AM

4-73 1. Rebound damping force adjusting screw
1. Vis de réglage de la force d’amortissement à la détente
1. Tornillo de ajuste de la extensión
1a b
Rebound damping force
Turn the adjusting screw in direction a to increase
the rebound damping force and thereby harden
the damping, and in direction b to decrease the
rebound damping force and thereby soften the
damping.
Rebound damping setting:
Minimum (soft):
20 click(s) in direction b*
Standard:
12 click(s) in direction b*
Maximum (hard):
3 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 73 Tuesday, April 15, 2008 9:11 AM

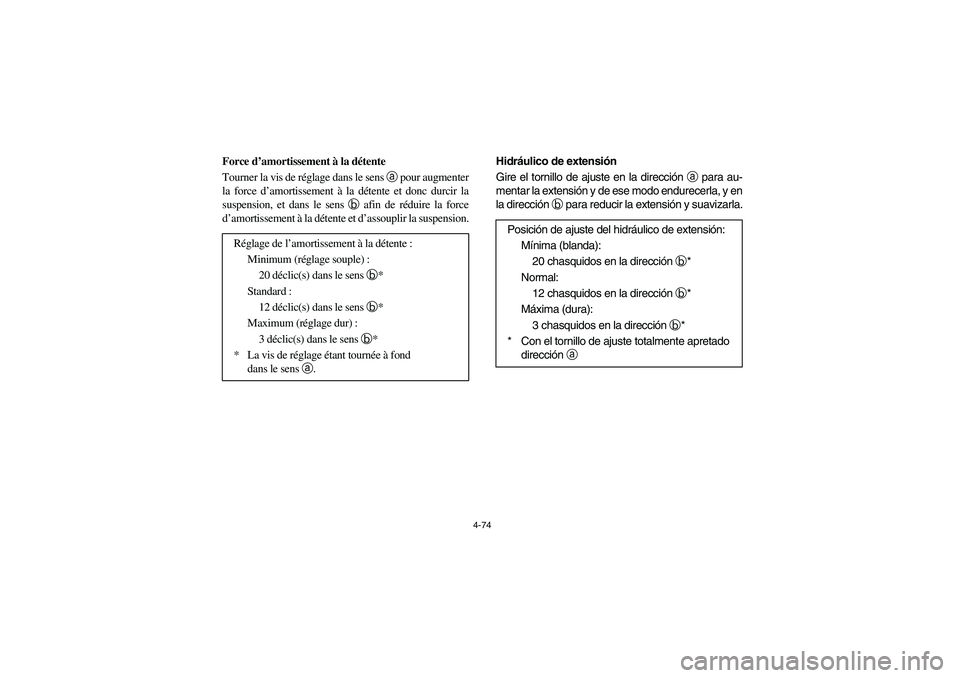

4-74
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la détente et donc durcir la
suspension, et dans le sens b afin de réduire la force
d’amortissement à la détente et d’assouplir la suspension.
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens b*
Standard :
12 déclic(s) dans le sens b*
Maximum (réglage dur) :
3 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
Hidráulico de extensión
Gire el tornillo de ajuste en la dirección a para au-
mentar la extensión y de ese modo endurecerla, y en
la dirección b para reducir la extensión y suavizarla.
Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
20 chasquidos en la dirección b*
Normal:
12 chasquidos en la dirección b*
Máxima (dura):
3 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 74 Tuesday, April 15, 2008 9:11 AM

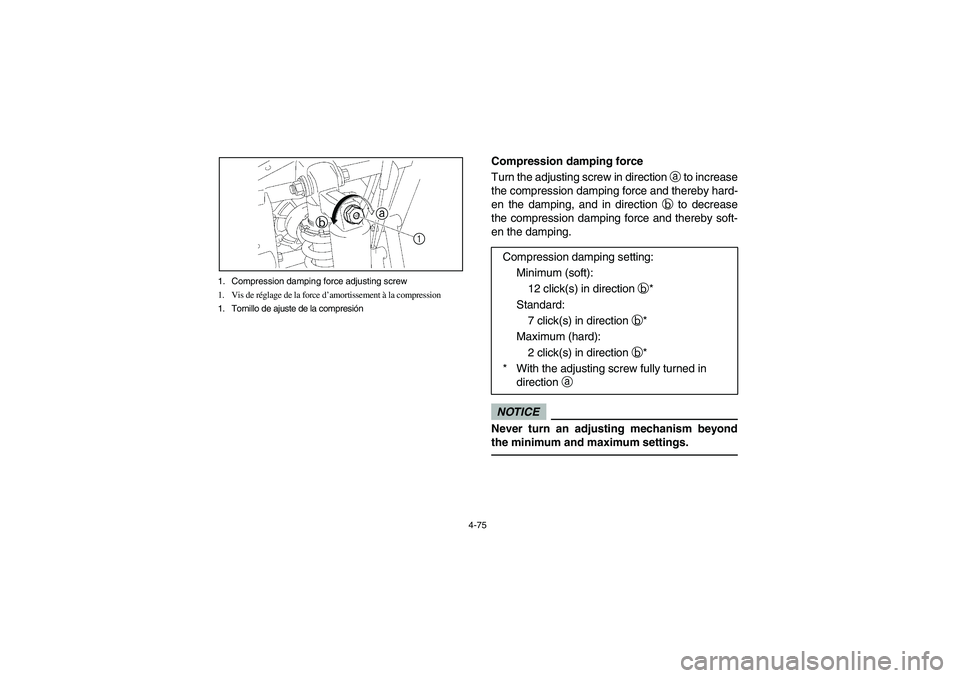

4-75 1. Compression damping force adjusting screw
1. Vis de réglage de la force d’amortissement à la compression
1. Tornillo de ajuste de la compresión
ba
1
Compression damping force
Turn the adjusting screw in direction a to increase
the compression damping force and thereby hard-
en the damping, and in direction b to decrease
the compression damping force and thereby soft-
en the damping.NOTICENever turn an adjusting mechanism beyond
the minimum and maximum settings.
Compression damping setting:
Minimum (soft):
12 click(s) in direction b*
Standard:
7 click(s) in direction b*
Maximum (hard):
2 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 75 Tuesday, April 15, 2008 9:11 AM

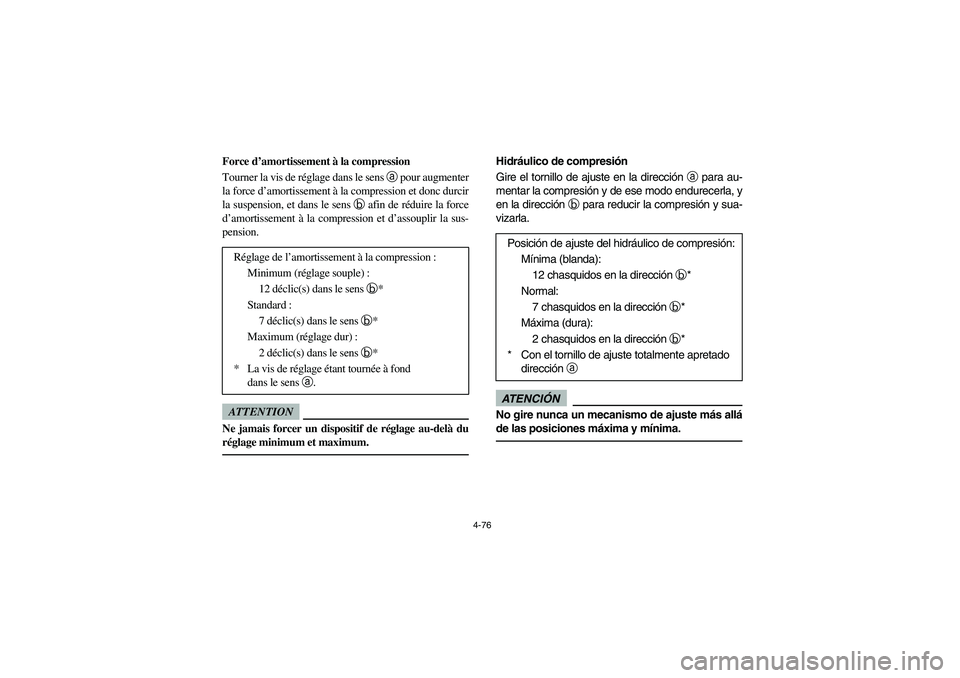

4-76
Force d’amortissement à la compression
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la compression et donc durcir
la suspension, et dans le sens b afin de réduire la force
d’amortissement à la compression et d’assouplir la sus-
pension.ATTENTIONNe jamais forcer un dispositif de réglage au-delà du
réglage minimum et maximum.
Réglage de l’amortissement à la compression :
Minimum (réglage souple) :
12 déclic(s) dans le sens b*
Standard :
7 déclic(s) dans le sens b*
Maximum (réglage dur) :
2 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
Hidráulico de compresión
Gire el tornillo de ajuste en la dirección a para au-
mentar la compresión y de ese modo endurecerla, y
en la dirección b para reducir la compresión y sua-
vizarla.ATENCIÓNNo gire nunca un mecanismo de ajuste más allá
de las posiciones máxima y mínima.Posición de ajuste del hidráulico de compresión:
Mínima (blanda):
12 chasquidos en la dirección b*
Normal:
7 chasquidos en la dirección b*
Máxima (dura):
2 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 76 Tuesday, April 15, 2008 9:11 AM

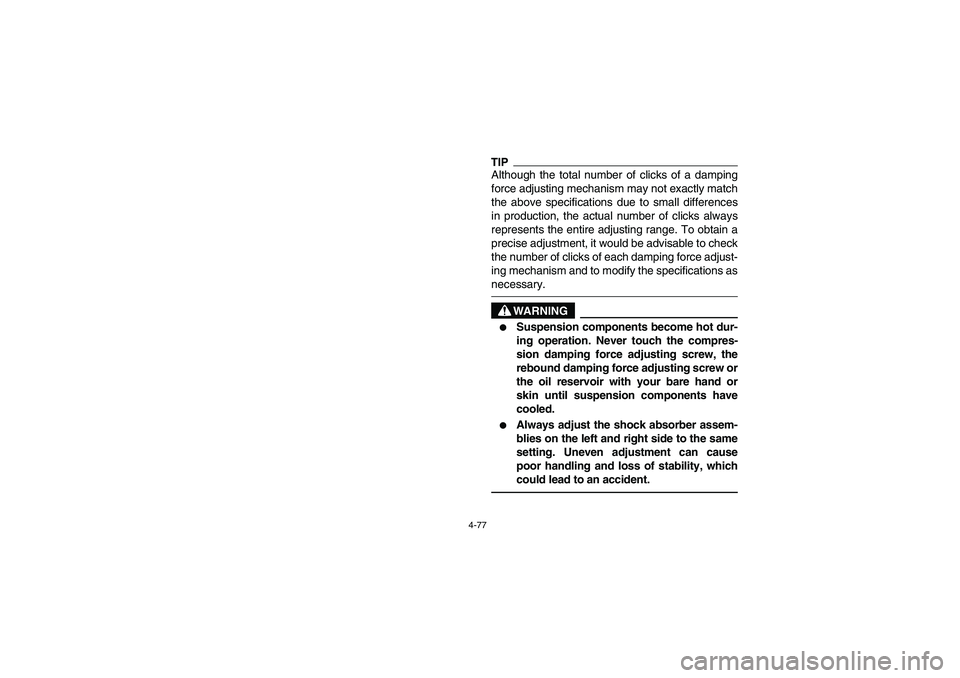

4-77
TIPAlthough the total number of clicks of a damping
force adjusting mechanism may not exactly match
the above specifications due to small differences
in production, the actual number of clicks always
represents the entire adjusting range. To obtain a
precise adjustment, it would be advisable to check
the number of clicks of each damping force adjust-
ing mechanism and to modify the specifications as
necessary.
WARNING


Suspension components become hot dur-
ing operation. Never touch the compres-
sion damping force adjusting screw, the
rebound damping force adjusting screw or
the oil reservoir with your bare hand or
skin until suspension components have
cooled.


Always adjust the shock absorber assem-
blies on the left and right side to the same
setting. Uneven adjustment can cause
poor handling and loss of stability, which
could lead to an accident.
EE.book Page 77 Tuesday, April 15, 2008 9:11 AM

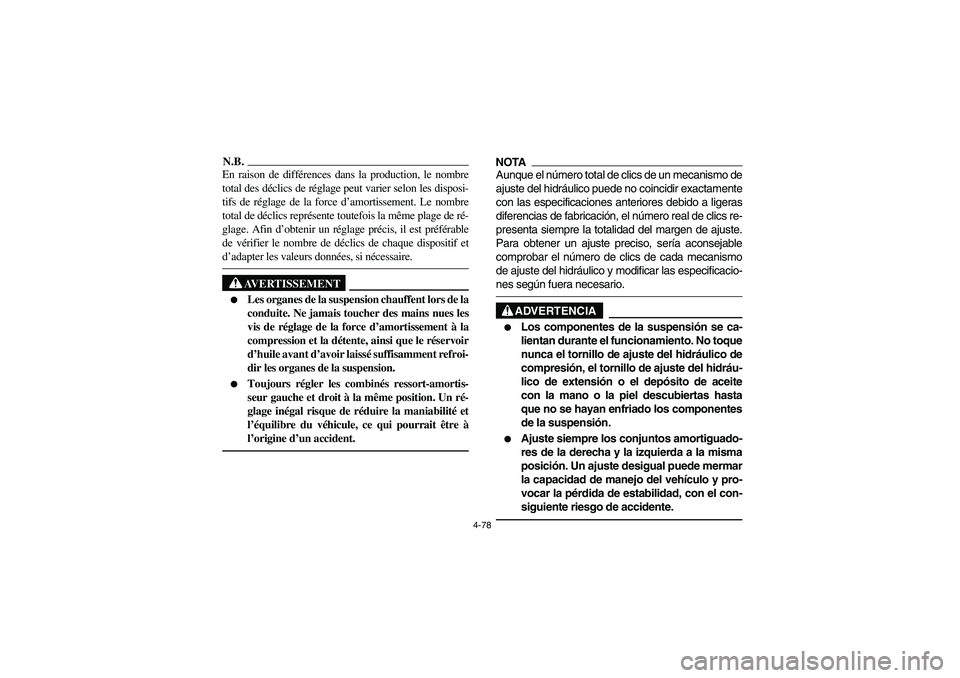

4-78
N.B.En raison de différences dans la production, le nombre
total des déclics de réglage peut varier selon les disposi-
tifs de réglage de la force d’amortissement. Le nombre
total de déclics représente toutefois la même plage de ré-
glage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics de chaque dispositif et
d’adapter les valeurs données, si nécessaire.
AVERTISSEMENT


Les organes de la suspension chauffent lors de la
conduite. Ne jamais toucher des mains nues les
vis de réglage de la force d’amortissement à la
compression et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment refroi-
dir les organes de la suspension.


Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque de réduire la maniabilité et
l’équilibre du véhicule, ce qui pourrait être à
l’origine d’un accident.
NOTAAunque el número total de clics de un mecanismo de
ajuste del hidráulico puede no coincidir exactamente
con las especificaciones anteriores debido a ligeras
diferencias de fabricación, el número real de clics re-
presenta siempre la totalidad del margen de ajuste.
Para obtener un ajuste preciso, sería aconsejable
comprobar el número de clics de cada mecanismo
de ajuste del hidráulico y modificar las especificacio-
nes según fuera necesario.
ADVERTENCIA

Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el tornillo de ajuste del hidráulico de
compresión, el tornillo de ajuste del hidráu-
lico de extensión o el depósito de aceite
con la mano o la piel descubiertas hasta
que no se hayan enfriado los componentes
de la suspensión.


Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede mermar
la capacidad de manejo del vehículo y pro-
vocar la pérdida de estabilidad, con el con-
siguiente riesgo de accidente.
EE.book Page 78 Tuesday, April 15, 2008 9:11 AM

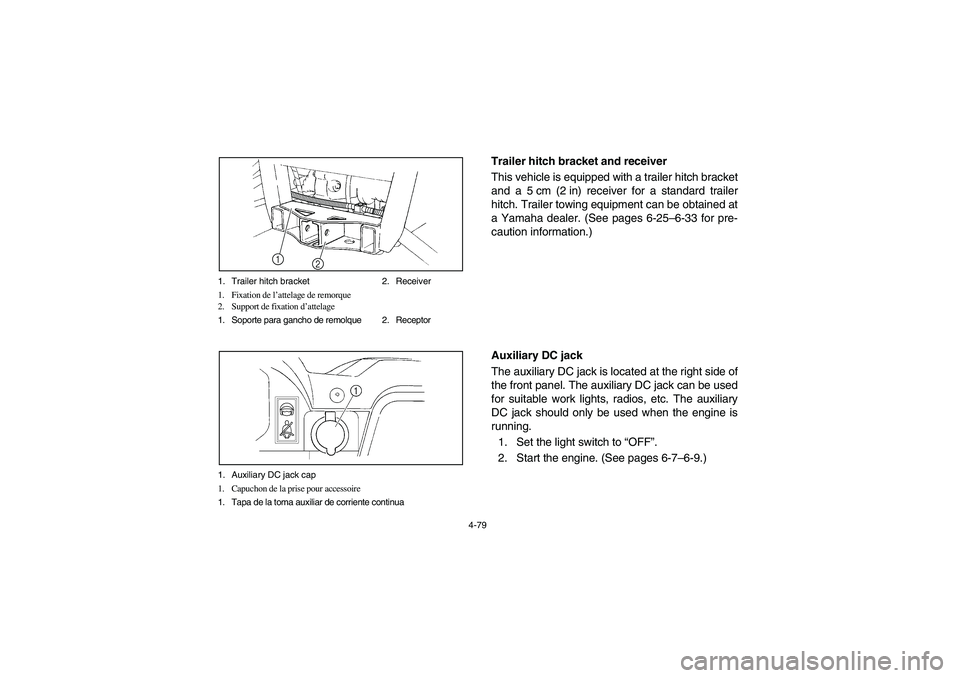

4-79 1. Trailer hitch bracket 2. Receiver
1. Fixation de l’attelage de remorque
2. Support de fixation d’attelage
1. Soporte para gancho de remolque 2. Receptor
2 1
1. Auxiliary DC jack cap
1. Capuchon de la prise pour accessoire
1. Tapa de la toma auxiliar de corriente continua
EVU00370
Trailer hitch bracket and receiver
This vehicle is equipped with a trailer hitch bracket
and a 5 cm (2 in) receiver for a standard trailer
hitch. Trailer towing equipment can be obtained at
a Yamaha dealer. (See pages 6-25–6-33 for pre-
caution information.)
EVU00380
Auxiliary DC jack
The auxiliary DC jack is located at the right side of
the front panel. The auxiliary DC jack can be used
for suitable work lights, radios, etc. The auxiliary
DC jack should only be used when the engine is
running.
1. Set the light switch to “OFF”.
2. Start the engine. (See pages 6-7–6-9.)
EE.book Page 79 Tuesday, April 15, 2008 9:11 AM

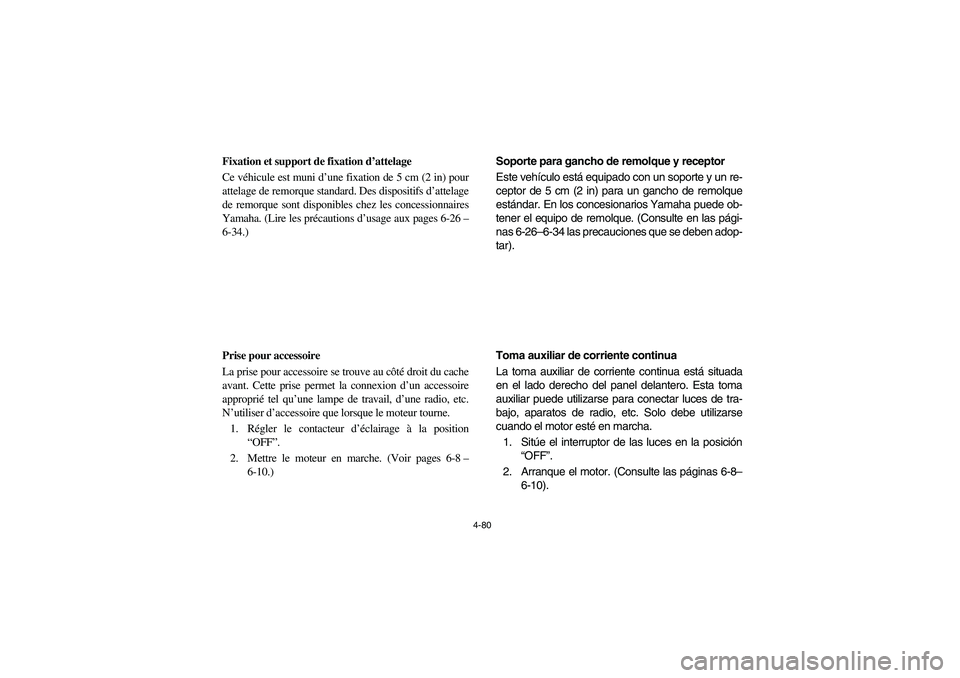

4-80
FVU00370
Fixation et support de fixation d’attelage
Ce véhicule est muni d’une fixation de 5 cm (2 in) pour
attelage de remorque standard. Des dispositifs d’attelage
de remorque sont disponibles chez les concessionnaires
Yamaha. (Lire les précautions d’usage aux pages 6-26–
6-34.)
FVU00380
Prise pour accessoire
La prise pour accessoire se trouve au côté droit du cache
avant. Cette prise permet la connexion d’un accessoire
approprié tel qu’une lampe de travail, d’une radio, etc.
N’utiliser d’accessoire que lorsque le moteur tourne.
1. Régler le contacteur d’éclairage à la position
“OFF”.
2. Mettre le moteur en marche. (Voir pages 6-8–
6-10.)
SVU00370
Soporte para gancho de remolque y receptor
Este vehículo está equipado con un soporte y un re-
ceptor de 5 cm (2 in) para un gancho de remolque
estándar. En los concesionarios Yamaha puede ob-
tener el equipo de remolque. (Consulte en las pági-
nas 6-26–6-34 las precauciones que se deben adop-
tar).
SVU00380
Toma auxiliar de corriente continua
La toma auxiliar de corriente continua está situada
en el lado derecho del panel delantero. Esta toma
auxiliar puede utilizarse para conectar luces de tra-
bajo, aparatos de radio, etc. Solo debe utilizarse
cuando el motor esté en marcha.
1. Sitúe el interruptor de las luces en la posición
“OFF”.
2. Arranque el motor. (Consulte las páginas 6-8–
6-10).
EE.book Page 80 Tuesday, April 15, 2008 9:11 AM

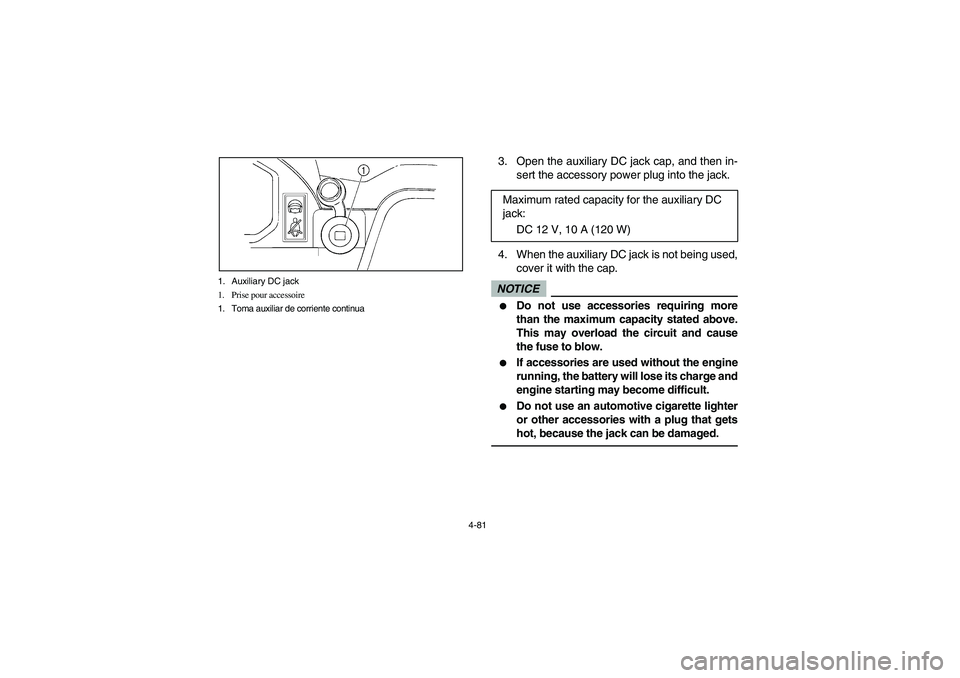

4-81 1. Auxiliary DC jack
1. Prise pour accessoire
1. Toma auxiliar de corriente continua
3. Open the auxiliary DC jack cap, and then in-
sert the accessory power plug into the jack.
4. When the auxiliary DC jack is not being used,
cover it with the cap.NOTICE

Do not use accessories requiring more
than the maximum capacity stated above.
This may overload the circuit and cause
the fuse to blow.


If accessories are used without the engine
running, the battery will lose its charge and
engine starting may become difficult.


Do not use an automotive cigarette lighter
or other accessories with a plug that gets
hot, because the jack can be damaged.
Maximum rated capacity for the auxiliary DC
jack:
DC 12 V, 10 A (120 W)
EE.book Page 81 Tuesday, April 15, 2008 9:11 AM
