5-34
FVU00520
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture est ré-
duite à 3 mm (0,12 in).
SVU00520
Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0,12 in) debido al desgaste, cambie el neu-
mático.
EE.book Page 34 Tuesday, June 17, 2008 9:00 AM

6-1
EVU00530
1-OPERATION
Read the Owner’s Manual carefully to become fa-
miliar with all controls. If there is a control or func-
tion you do not understand, ask your Yamaha
dealer.
WARNING
Failure to familiarize yourself with the controls
can lead to loss of control, which could cause
an accident or injury.
EE.book Page 1 Tuesday, June 17, 2008 9:00 AM

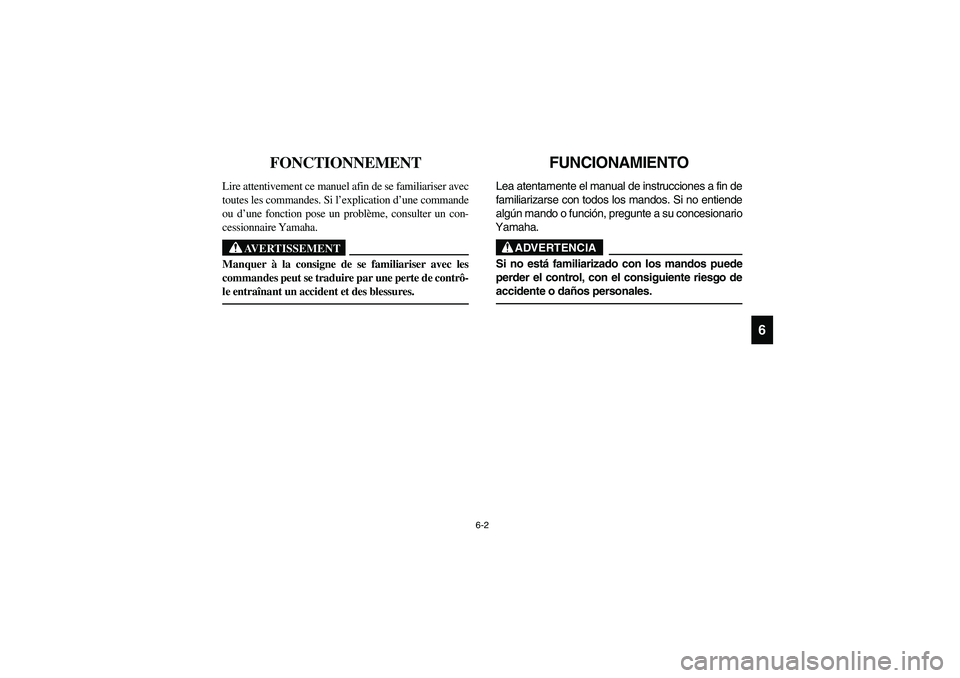

6-2
6
FVU00530
FONCTIONNEMENT
Lire attentivement ce manuel afin de se familiariser avec
toutes les commandes. Si l’explication d’une commande
ou d’une fonction pose un problème, consulter un con-
cessionnaire Yamaha.
AVERTISSEMENT
Manquer à la consigne de se familiariser avec les
commandes peut se traduire par une perte de contrô-
le entraînant un accident et des blessures.
SVU00530
FUNCIONAMIENTO
Lea atentamente el manual de instrucciones a fin de
familiarizarse con todos los mandos. Si no entiende
algún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
Si no está familiarizado con los mandos puede
perder el control, con el consiguiente riesgo de
accidente o daños personales.
EE.book Page 2 Tuesday, June 17, 2008 9:00 AM

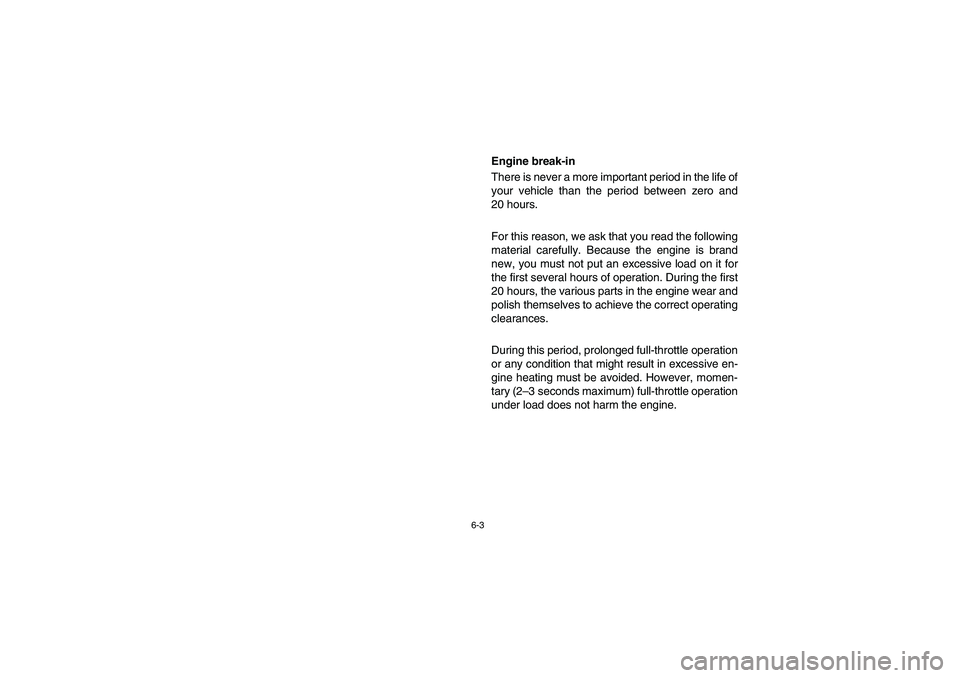

6-3
Engine break-in
There is never a more important period in the life of
your vehicle than the period between zero and
20 hours.
For this reason, we ask that you read the following
material carefully. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of operation. During the first
20 hours, the various parts in the engine wear and
polish themselves to achieve the correct operating
clearances.
During this period, prolonged full-throttle operation
or any condition that might result in excessive en-
gine heating must be avoided. However, momen-
tary (2–3 seconds maximum) full-throttle operation
under load does not harm the engine.
EE.book Page 3 Tuesday, June 17, 2008 9:00 AM

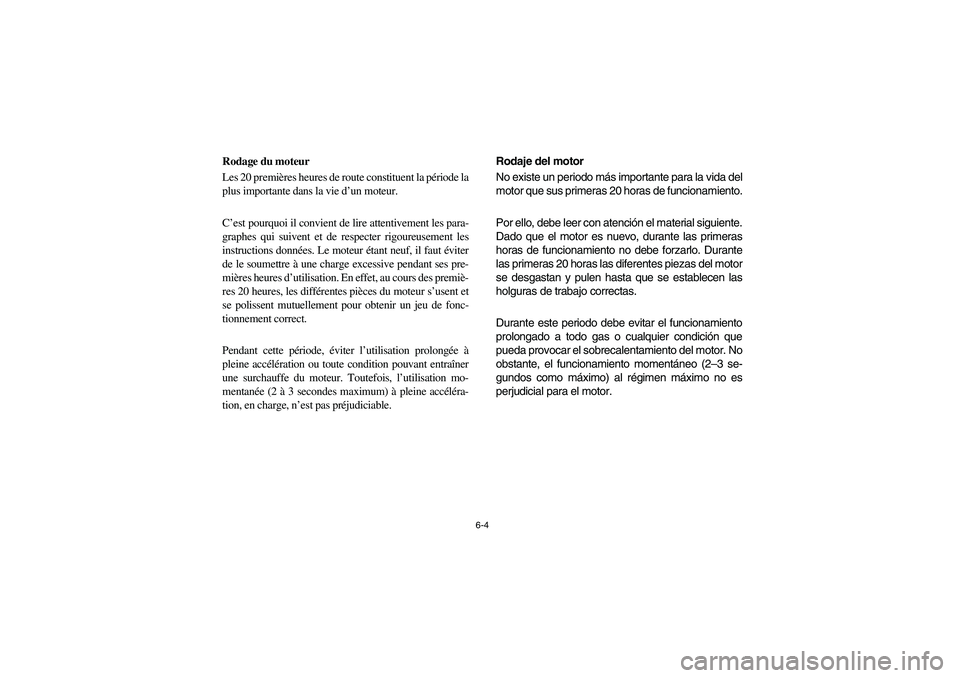

6-4
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, au cours des premiè-
res 20 heures, les différentes pièces du moteur s’usent et
se polissent mutuellement pour obtenir un jeu de fonc-
tionnement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable.Rodaje del motor
No existe un periodo más importante para la vida del
motor que sus primeras 20 horas de funcionamiento.
Por ello, debe leer con atención el material siguiente.
Dado que el motor es nuevo, durante las primeras
horas de funcionamiento no debe forzarlo. Durante
las primeras 20 horas las diferentes piezas del motor
se desgastan y pulen hasta que se establecen las
holguras de trabajo correctas.
Durante este periodo debe evitar el funcionamiento
prolongado a todo gas o cualquier condición que
pueda provocar el sobrecalentamiento del motor. No
obstante, el funcionamiento momentáneo (2–3 se-
gundos como máximo) al régimen máximo no es
perjudicial para el motor.EE.book Page 4 Tuesday, June 17, 2008 9:00 AM

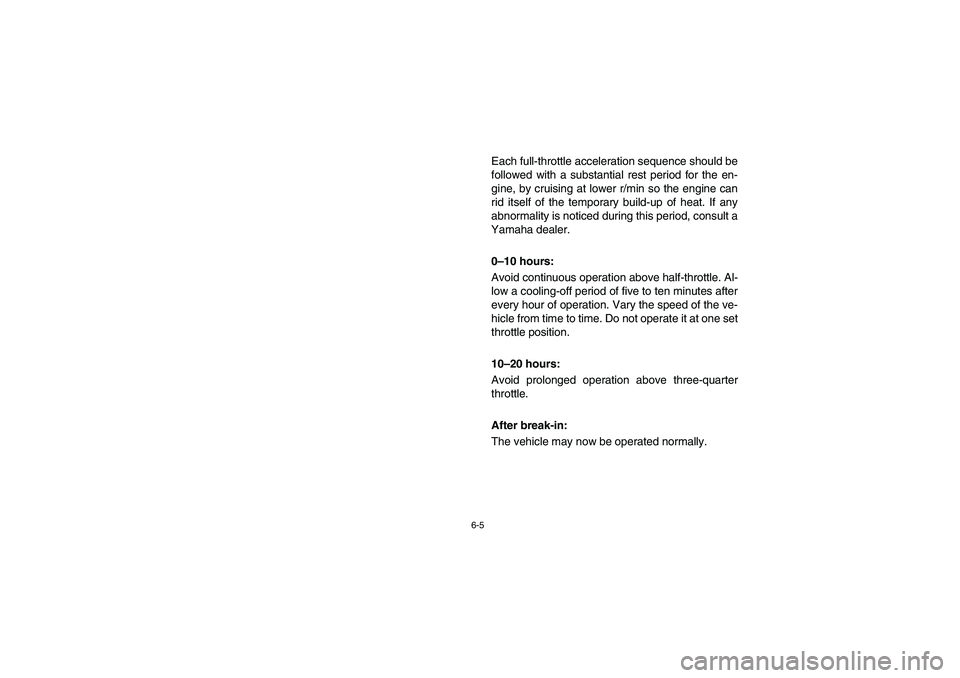

6-5
Each full-throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine, by cruising at lower r/min so the engine can
rid itself of the temporary build-up of heat. If any
abnormality is noticed during this period, consult a
Yamaha dealer.
0–10 hours:
Avoid continuous operation above half-throttle. Al-
low a cooling-off period of five to ten minutes after
every hour of operation. Vary the speed of the ve-
hicle from time to time. Do not operate it at one set
throttle position.
10–20 hours:
Avoid prolonged operation above three-quarter
throttle.
After break-in:
The vehicle may now be operated normally.
EE.book Page 5 Tuesday, June 17, 2008 9:00 AM

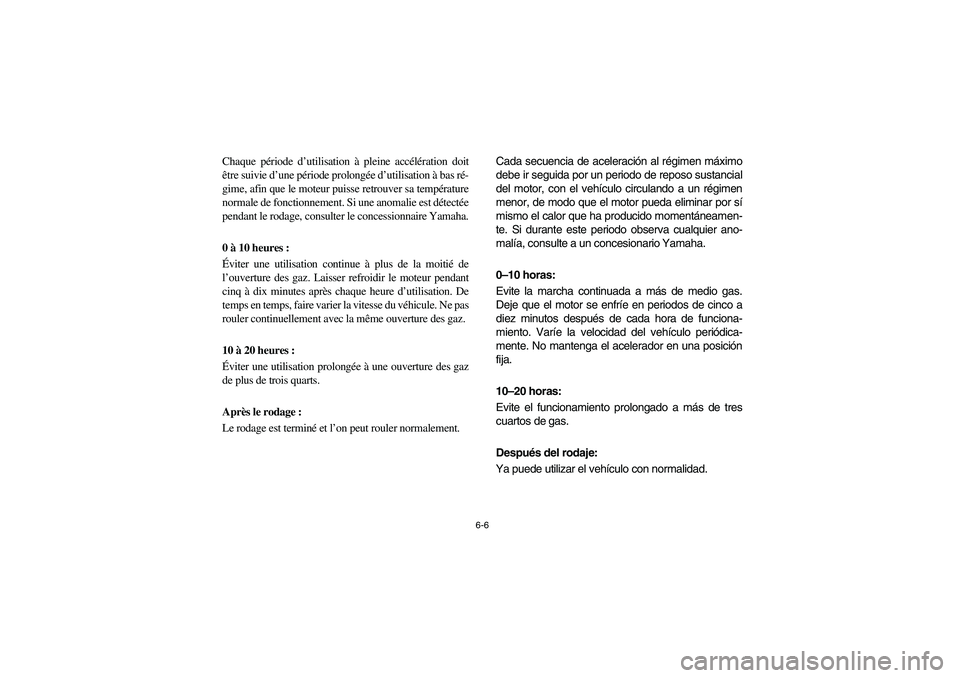

6-6
Chaque période d’utilisation à pleine accélération doit
être suivie d’une période prolongée d’utilisation à bas ré-
gime, afin que le moteur puisse retrouver sa température
normale de fonctionnement. Si une anomalie est détectée
pendant le rodage, consulter le concessionnaire Yamaha.
0 à 10 heures :
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures :
Éviter une utilisation prolongée à une ouverture des gaz
de plus de trois quarts.
Après le rodage :
Le rodage est terminé et l’on peut rouler normalement.Cada secuencia de aceleración al régimen máximo
debe ir seguida por un periodo de reposo sustancial
del motor, con el vehículo circulando a un régimen
menor, de modo que el motor pueda eliminar por sí
mismo el calor que ha producido momentáneamen-
te. Si durante este periodo observa cualquier ano-
malía, consulte a un concesionario Yamaha.
0–10 horas:
Evite la marcha continuada a más de medio gas.
Deje que el motor se enfríe en periodos de cinco a
diez minutos después de cada hora de funciona-
miento. Varíe la velocidad del vehículo periódica-
mente. No mantenga el acelerador en una posición
fija.
10–20 horas:
Evite el funcionamiento prolongado a más de tres
cuartos de gas.
Después del rodaje:
Ya puede utilizar el vehículo con normalidad.EE.book Page 6 Tuesday, June 17, 2008 9:00 AM

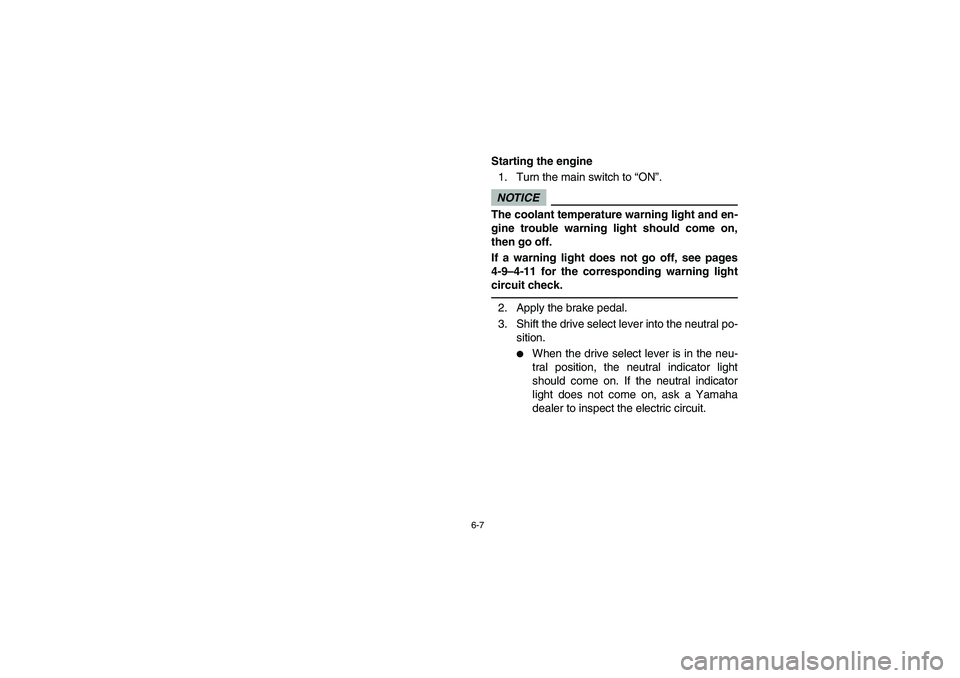

6-7
5B410007
Starting the engine
1. Turn the main switch to “ON”.NOTICEThe coolant temperature warning light and en-
gine trouble warning light should come on,
then go off.
If a warning light does not go off, see pages
4-9–4-11 for the corresponding warning light
circuit check.2. Apply the brake pedal.
3. Shift the drive select lever into the neutral po-
sition.


When the drive select lever is in the neu-
tral position, the neutral indicator light
should come on. If the neutral indicator
light does not come on, ask a Yamaha
dealer to inspect the electric circuit.
EE.book Page 7 Tuesday, June 17, 2008 9:00 AM

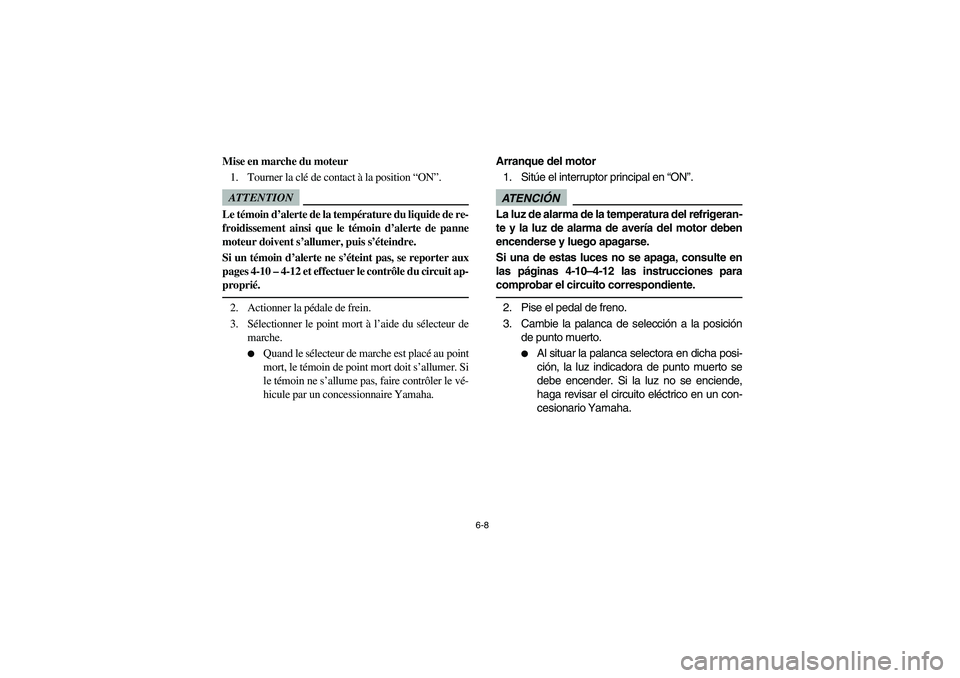

6-8
5B410007
Mise en marche du moteur
1. Tourner la clé de contact à la position “ON”.ATTENTIONLe témoin d’alerte de la température du liquide de re-
froidissement ainsi que le témoin d’alerte de panne
moteur doivent s’allumer, puis s’éteindre.
Si un témoin d’alerte ne s’éteint pas, se reporter aux
pages 4-10– 4-12 et effectuer le contrôle du circuit ap-
proprié.2. Actionner la pédale de frein.
3. Sélectionner le point mort à l’aide du sélecteur de
marche.


Quand le sélecteur de marche est placé au point
mort, le témoin de point mort doit s’allumer. Si
le témoin ne s’allume pas, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
5B410007
Arranque del motor
1. Sitúe el interruptor principal en “ON”.ATENCIÓNLa luz de alarma de la temperatura del refrigeran-
te y la luz de alarma de avería del motor deben
encenderse y luego apagarse.
Si una de estas luces no se apaga, consulte en
las páginas 4-10–4-12 las instrucciones para
comprobar el circuito correspondiente.2. Pise el pedal de freno.
3. Cambie la palanca de selección a la posición
de punto muerto.


Al situar la palanca selectora en dicha posi-
ción, la luz indicadora de punto muerto se
debe encender. Si la luz no se enciende,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
EE.book Page 8 Tuesday, June 17, 2008 9:00 AM

6-9

The engine can be started in any gear if
the brake is applied. However, it is recom-
mended to shift into neutral before starting
the engine.
4. With your foot off the accelerator pedal, start
the engine by turning the key to “START”.
If the engine fails to start, release the key, and then
try starting it again. Wait a few seconds before the
next attempt. Each attempt should be as short as
possible, to preserve battery energy. NOTICE: Do
not crank the engine more than 5 seconds on
each attempt, or starter damage could occur.
Wait at least 5 seconds between each opera-
tion of the electric starter to let it cool.
Do not turn the key to the “START” position with
the engine running, or damage to the electric start-
er may result.
