Page 281 of 496

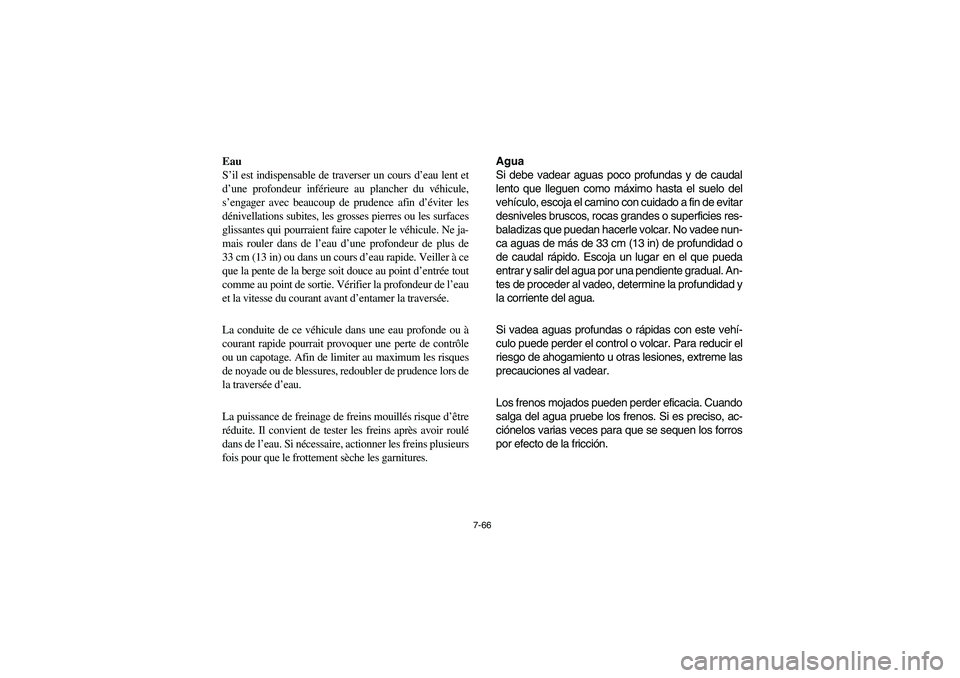

7-66
Eau
S’il est indispensable de traverser un cours d’eau lent et
d’une profondeur inférieure au plancher du véhicule,
s’engager avec beaucoup de prudence afin d’éviter les
dénivellations subites, les grosses pierres ou les surfaces
glissantes qui pourraient faire capoter le véhicule. Ne ja-
mais rouler dans de l’eau d’une profondeur de plus de
33 cm (13 in) ou dans un cours d’eau rapide. Veiller à ce
que la pente de la berge soit douce au point d’entrée tout
comme au point de sortie. Vérifier la profondeur de l’eau
et la vitesse du courant avant d’entamer la traversée.
La conduite de ce véhicule dans une eau profonde ou à
courant rapide pourrait provoquer une perte de contrôle
ou un capotage. Afin de limiter au maximum les risques
de noyade ou de blessures, redoubler de prudence lors de
la traversée d’eau.
La puissance de freinage de freins mouillés risque d’être
réduite. Il convient de tester les freins après avoir roulé
dans de l’eau. Si nécessaire, actionner les freins plusieurs
fois pour que le frottement sèche les garnitures.Agua
Si debe vadear aguas poco profundas y de caudal
lento que lleguen como máximo hasta el suelo del
vehículo, escoja el camino con cuidado a fin de evitar
desniveles bruscos, rocas grandes o superficies res-
baladizas que puedan hacerle volcar. No vadee nun-
ca aguas de más de 33 cm (13 in) de profundidad o
de caudal rápido. Escoja un lugar en el que pueda
entrar y salir del agua por una pendiente gradual. An-
tes de proceder al vadeo, determine la profundidad y
la corriente del agua.
Si vadea aguas profundas o rápidas con este vehí-
culo puede perder el control o volcar. Para reducir el
riesgo de ahogamiento u otras lesiones, extreme las
precauciones al vadear.
Los frenos mojados pueden perder eficacia. Cuando
salga del agua pruebe los frenos. Si es preciso, ac-
ciónelos varias veces para que se sequen los forros
por efecto de la fricción.EE.book Page 66 Tuesday, June 17, 2008 9:00 AM

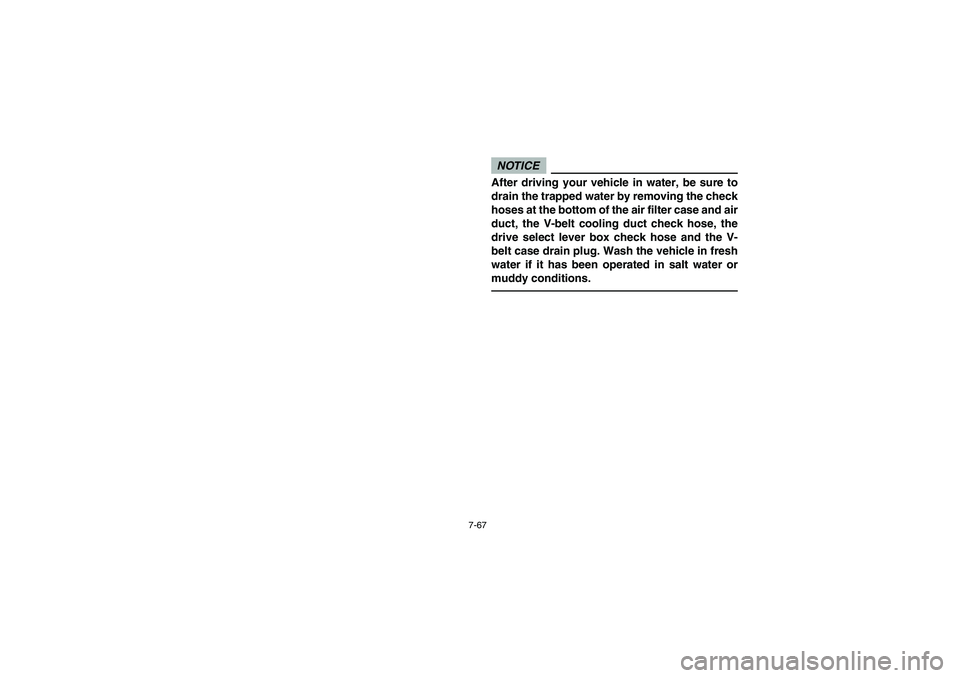

Page 282 of 496

7-67
NOTICEAfter driving your vehicle in water, be sure to
drain the trapped water by removing the check
hoses at the bottom of the air filter case and air
duct, the V-belt cooling duct check hose, the
drive select lever box check hose and the V-
belt case drain plug. Wash the vehicle in fresh
water if it has been operated in salt water or
muddy conditions.
EE.book Page 67 Tuesday, June 17, 2008 9:00 AM
Page 283 of 496

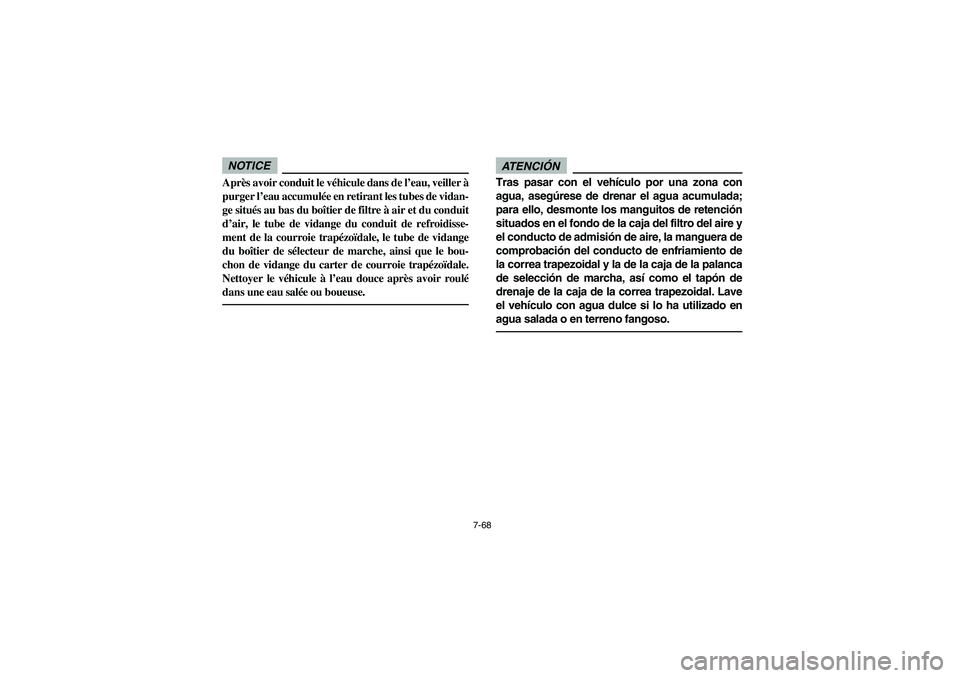

7-68
NOTICEAprès avoir conduit le véhicule dans de l’eau, veiller à
purger l’eau accumulée en retirant les tubes de vidan-
ge situés au bas du boîtier de filtre à air et du conduit
d’air, le tube de vidange du conduit de refroidisse-
ment de la courroie trapézoïdale, le tube de vidange
du boîtier de sélecteur de marche, ainsi que le bou-
chon de vidange du carter de courroie trapézoïdale.
Nettoyer le véhicule à l’eau douce après avoir roulé
dans une eau salée ou boueuse.
ATENCIÓNTras pasar con el vehículo por una zona con
agua, asegúrese de drenar el agua acumulada;
para ello, desmonte los manguitos de retención
situados en el fondo de la caja del filtro del aire y
el conducto de admisión de aire, la manguera de
comprobación del conducto de enfriamiento de
la correa trapezoidal y la de la caja de la palanca
de selección de marcha, así como el tapón de
drenaje de la caja de la correa trapezoidal. Lave
el vehículo con agua dulce si lo ha utilizado en
agua salada o en terreno fangoso.
EE.book Page 68 Tuesday, June 17, 2008 9:00 AM
Page 284 of 496

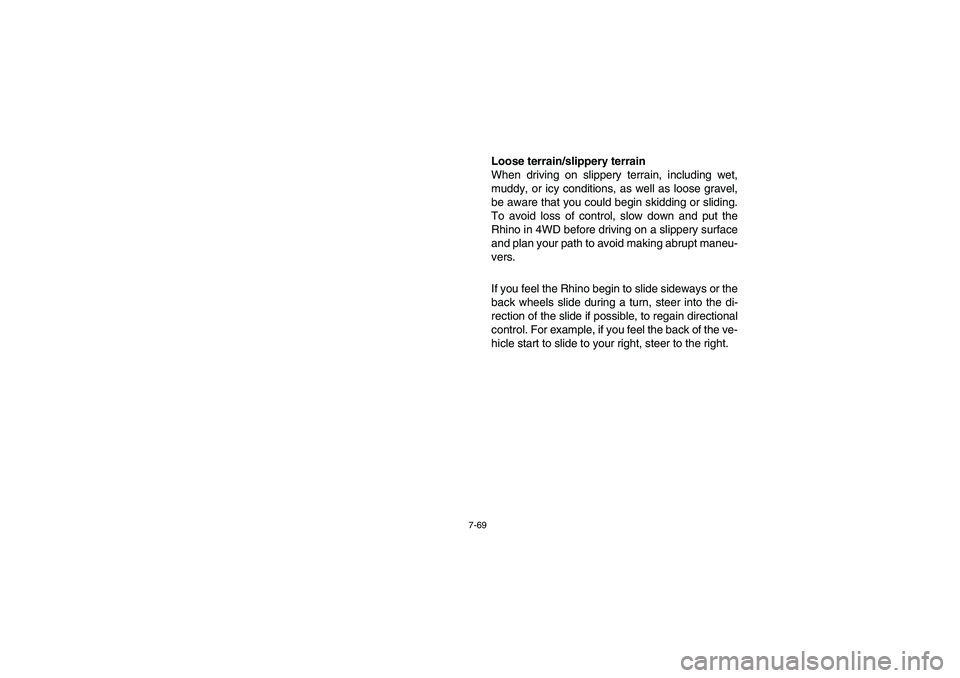

7-69
Loose terrain/slippery terrain
When driving on slippery terrain, including wet,
muddy, or icy conditions, as well as loose gravel,
be aware that you could begin skidding or sliding.
To avoid loss of control, slow down and put the
Rhino in 4WD before driving on a slippery surface
and plan your path to avoid making abrupt maneu-
vers.
If you feel the Rhino begin to slide sideways or the
back wheels slide during a turn, steer into the di-
rection of the slide if possible, to regain directional
control. For example, if you feel the back of the ve-
hicle start to slide to your right, steer to the right.
EE.book Page 69 Tuesday, June 17, 2008 9:00 AM
Page 285 of 496

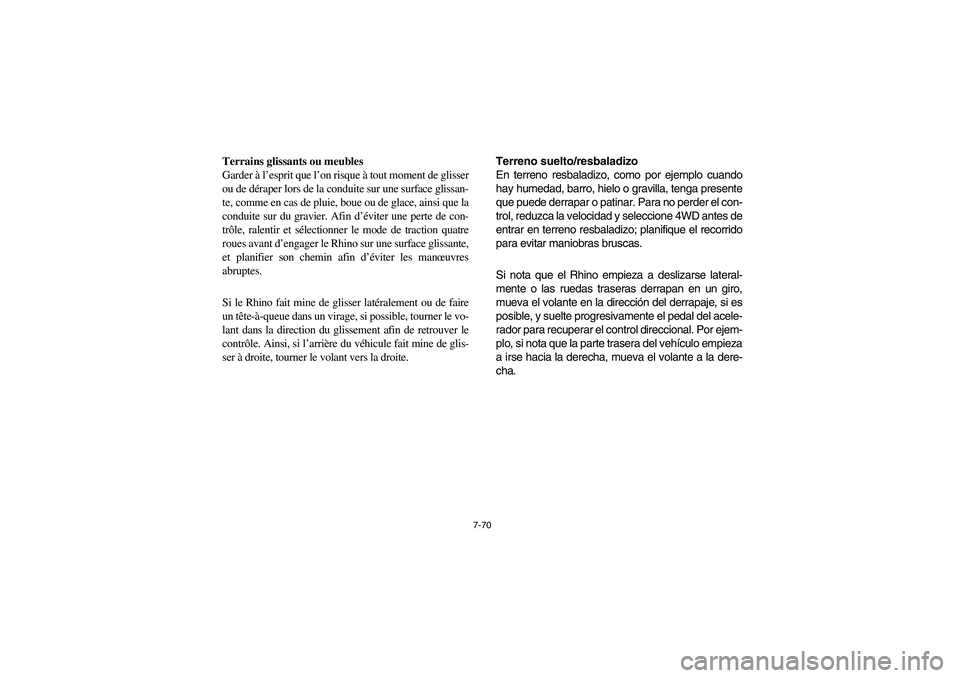

7-70
Terrains glissants ou meubles
Garder à l’esprit que l’on risque à tout moment de glisser
ou de déraper lors de la conduite sur une surface glissan-
te, comme en cas de pluie, boue ou de glace, ainsi que la
conduite sur du gravier. Afin d’éviter une perte de con-
trôle, ralentir et sélectionner le mode de traction quatre
roues avant d’engager le Rhino sur une surface glissante,
et planifier son chemin afin d’éviter les manœuvres
abruptes.
Si le Rhino fait mine de glisser latéralement ou de faire
un tête-à-queue dans un virage, si possible, tourner le vo-
lant dans la direction du glissement afin de retrouver le
contrôle. Ainsi, si l’arrière du véhicule fait mine de glis-
ser à droite, tourner le volant vers la droite.Terreno suelto/resbaladizo
En terreno resbaladizo, como por ejemplo cuando
hay humedad, barro, hielo o gravilla, tenga presente
que puede derrapar o patinar. Para no perder el con-
trol, reduzca la velocidad y seleccione 4WD antes de
entrar en terreno resbaladizo; planifique el recorrido
para evitar maniobras bruscas.
Si nota que el Rhino empieza a deslizarse lateral-
mente o las ruedas traseras derrapan en un giro,
mueva el volante en la dirección del derrapaje, si es
posible, y suelte progresivamente el pedal del acele-
rador para recuperar el control direccional. Por ejem-
plo, si nota que la parte trasera del vehículo empieza
a irse hacia la derecha, mueva el volante a la dere-
cha.EE.book Page 70 Tuesday, June 17, 2008 9:00 AM
Page 286 of 496

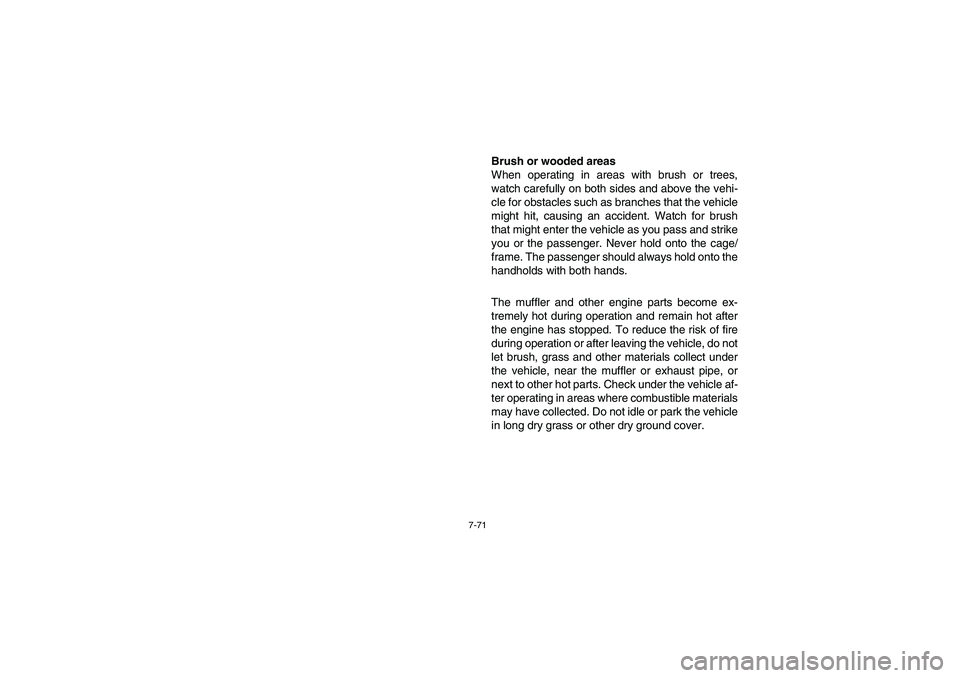

7-71
Brush or wooded areas
When operating in areas with brush or trees,
watch carefully on both sides and above the vehi-
cle for obstacles such as branches that the vehicle
might hit, causing an accident. Watch for brush
that might enter the vehicle as you pass and strike
you or the passenger. Never hold onto the cage/
frame. The passenger should always hold onto the
handholds with both hands.
The muffler and other engine parts become ex-
tremely hot during operation and remain hot after
the engine has stopped. To reduce the risk of fire
during operation or after leaving the vehicle, do not
let brush, grass and other materials collect under
the vehicle, near the muffler or exhaust pipe, or
next to other hot parts. Check under the vehicle af-
ter operating in areas where combustible materials
may have collected. Do not idle or park the vehicle
in long dry grass or other dry ground cover.
EE.book Page 71 Tuesday, June 17, 2008 9:00 AM
Page 287 of 496

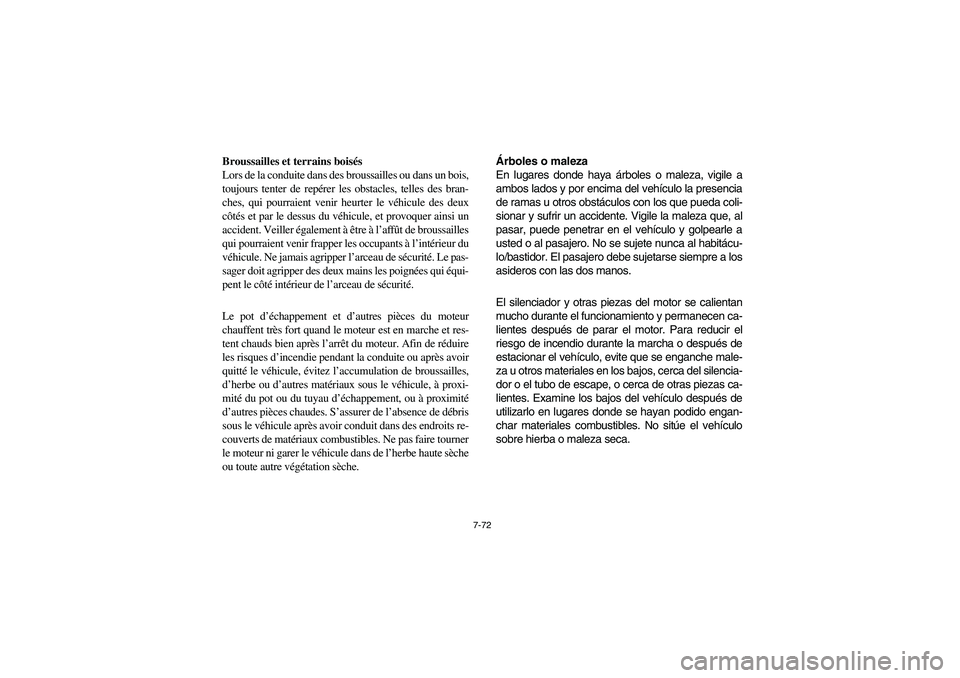

7-72
Broussailles et terrains boisés
Lors de la conduite dans des broussailles ou dans un bois,
toujours tenter de repérer les obstacles, telles des bran-
ches, qui pourraient venir heurter le véhicule des deux
côtés et par le dessus du véhicule, et provoquer ainsi un
accident. Veiller également à être à l’affût de broussailles
qui pourraient venir frapper les occupants à l’intérieur du
véhicule. Ne jamais agripper l’arceau de sécurité. Le pas-
sager doit agripper des deux mains les poignées qui équi-
pent le côté intérieur de l’arceau de sécurité.
Le pot d’échappement et d’autres pièces du moteur
chauffent très fort quand le moteur est en marche et res-
tent chauds bien après l’arrêt du moteur. Afin de réduire
les risques d’incendie pendant la conduite ou après avoir
quitté le véhicule, évitez l’accumulation de broussailles,
d’herbe ou d’autres matériaux sous le véhicule, à proxi-
mité du pot ou du tuyau d’échappement, ou à proximité
d’autres pièces chaudes. S’assurer de l’absence de débris
sous le véhicule après avoir conduit dans des endroits re-
couverts de matériaux combustibles. Ne pas faire tourner
le moteur ni garer le véhicule dans de l’herbe haute sèche
ou toute autre végétation sèche.Árboles o maleza
En lugares donde haya árboles o maleza, vigile a
ambos lados y por encima del vehículo la presencia
de ramas u otros obstáculos con los que pueda coli-
sionar y sufrir un accidente. Vigile la maleza que, al
pasar, puede penetrar en el vehículo y golpearle a
usted o al pasajero. No se sujete nunca al habitácu-
lo/bastidor. El pasajero debe sujetarse siempre a los
asideros con las dos manos.
El silenciador y otras piezas del motor se calientan
mucho durante el funcionamiento y permanecen ca-
lientes después de parar el motor. Para reducir el
riesgo de incendio durante la marcha o después de
estacionar el vehículo, evite que se enganche male-
za u otros materiales en los bajos, cerca del silencia-
dor o el tubo de escape, o cerca de otras piezas ca-
lientes. Examine los bajos del vehículo después de
utilizarlo en lugares donde se hayan podido engan-
char materiales combustibles. No sitúe el vehículo
sobre hierba o maleza seca.EE.book Page 72 Tuesday, June 17, 2008 9:00 AM
Page 288 of 496

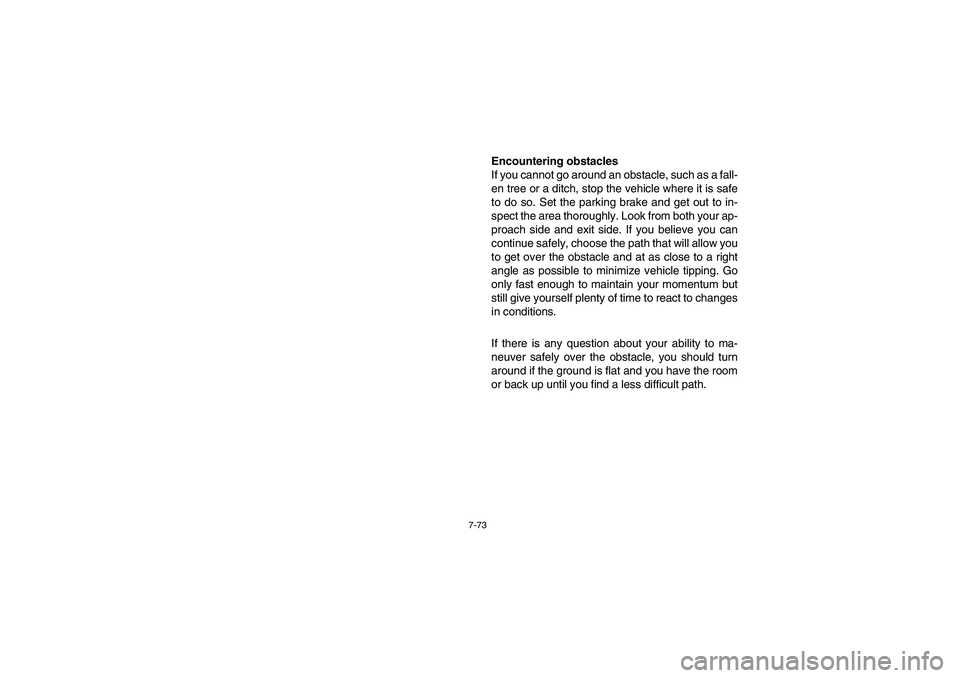

7-73
Encountering obstacles
If you cannot go around an obstacle, such as a fall-
en tree or a ditch, stop the vehicle where it is safe
to do so. Set the parking brake and get out to in-
spect the area thoroughly. Look from both your ap-
proach side and exit side. If you believe you can
continue safely, choose the path that will allow you
to get over the obstacle and at as close to a right
angle as possible to minimize vehicle tipping. Go
only fast enough to maintain your momentum but
still give yourself plenty of time to react to changes
in conditions.
If there is any question about your ability to ma-
neuver safely over the obstacle, you should turn
around if the ground is flat and you have the room
or back up until you find a less difficult path.
EE.book Page 73 Tuesday, June 17, 2008 9:00 AM

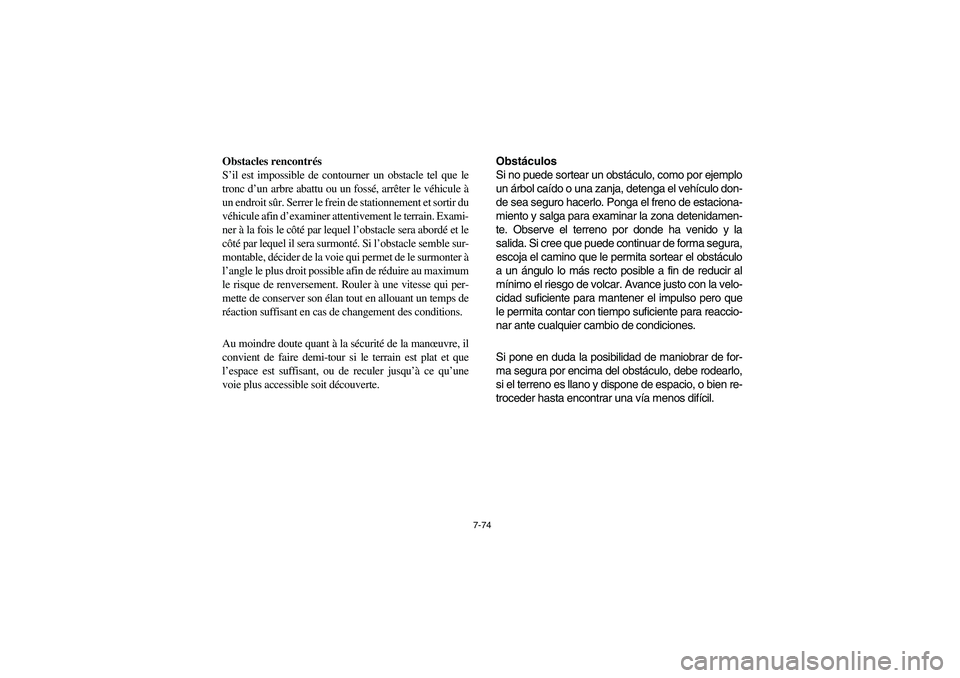

Page 289 of 496

7-74
Obstacles rencontrés
S’il est impossible de contourner un obstacle tel que le
tronc d’un arbre abattu ou un fossé, arrêter le véhicule à
un endroit sûr. Serrer le frein de stationnement et sortir du
véhicule afin d’examiner attentivement le terrain. Exami-
ner à la fois le côté par lequel l’obstacle sera abordé et le
côté par lequel il sera surmonté. Si l’obstacle semble sur-
montable, décider de la voie qui permet de le surmonter à
l’angle le plus droit possible afin de réduire au maximum
le risque de renversement. Rouler à une vitesse qui per-
mette de conserver son élan tout en allouant un temps de
réaction suffisant en cas de changement des conditions.
Au moindre doute quant à la sécurité de la manœuvre, il
convient de faire demi-tour si le terrain est plat et que
l’espace est suffisant, ou de reculer jusqu’à ce qu’une
voie plus accessible soit découverte.Obstáculos
Si no puede sortear un obstáculo, como por ejemplo
un árbol caído o una zanja, detenga el vehículo don-
de sea seguro hacerlo. Ponga el freno de estaciona-
miento y salga para examinar la zona detenidamen-
te. Observe el terreno por donde ha venido y la
salida. Si cree que puede continuar de forma segura,
escoja el camino que le permita sortear el obstáculo
a un ángulo lo más recto posible a fin de reducir al
mínimo el riesgo de volcar. Avance justo con la velo-
cidad suficiente para mantener el impulso pero que
le permita contar con tiempo suficiente para reaccio-
nar ante cualquier cambio de condiciones.
Si pone en duda la posibilidad de maniobrar de for-
ma segura por encima del obstáculo, debe rodearlo,
si el terreno es llano y dispone de espacio, o bien re-
troceder hasta encontrar una vía menos difícil.EE.book Page 74 Tuesday, June 17, 2008 9:00 AM
Page 290 of 496

8-1
EVU00650

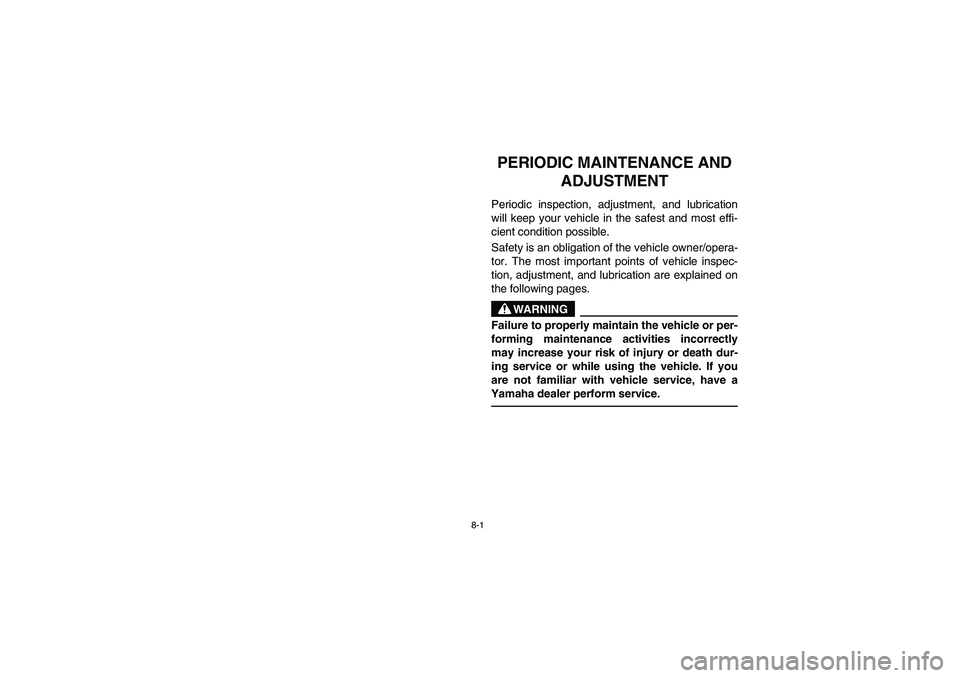

1 -PERIODIC MAINTENANCE AND
ADJUSTMENTPeriodic inspection, adjustment, and lubrication
will keep your vehicle in the safest and most effi-
cient condition possible.
Safety is an obligation of the vehicle owner/opera-
tor. The most important points of vehicle inspec-
tion, adjustment, and lubrication are explained on
the following pages.
WARNING
Failure to properly maintain the vehicle or per-
forming maintenance activities incorrectly
may increase your risk of injury or death dur-
ing service or while using the vehicle. If you
are not familiar with vehicle service, have a
Yamaha dealer perform service.
EE.book Page 1 Tuesday, June 17, 2008 9:00 AM
