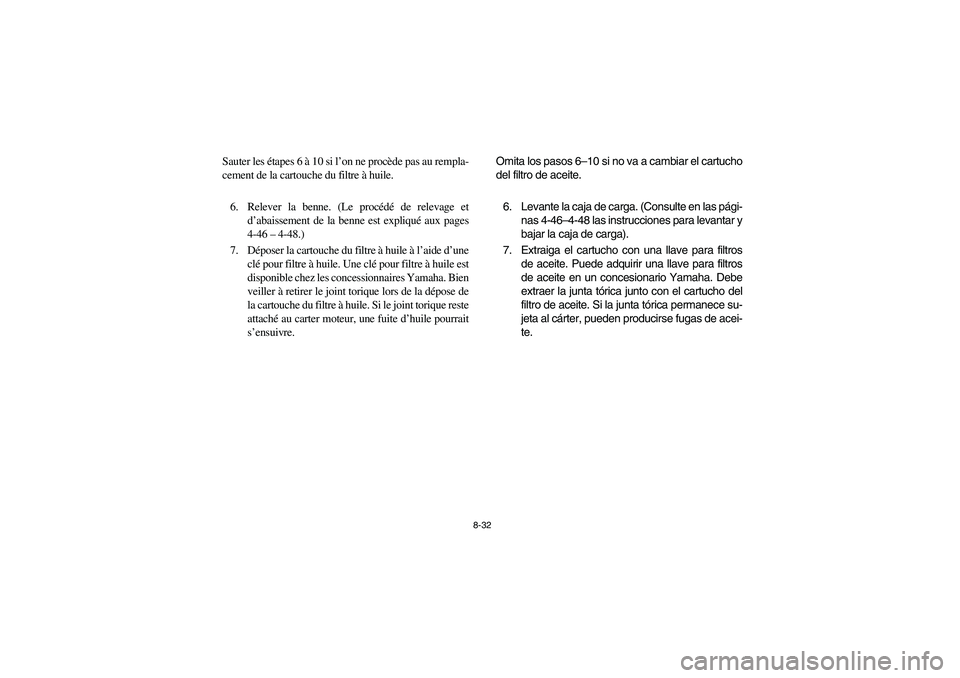

8-32
Sauter les étapes 6 à 10 si l’on ne procède pas au rempla-
cement de la cartouche du filtre à huile.
6. Relever la benne. (Le procédé de relevage et
d’abaissement de la benne est expliqué aux pages
4-46– 4-48.)
7. Déposer la cartouche du filtre à huile à l’aide d’une
clé pour filtre à huile. Une clé pour filtre à huile est
disponible chez les concessionnaires Yamaha. Bien
veiller à retirer le joint torique lors de la dépose de
la cartouche du filtre à huile. Si le joint torique reste
attaché au carter moteur, une fuite d’huile pourrait
s’ensuivre.Omita los pasos 6–10 si no va a cambiar el cartucho
del filtro de aceite.
6. Levante la caja de carga. (Consulte en las pági-
nas 4-46–4-48 las instrucciones para levantar y
bajar la caja de carga).
7. Extraiga el cartucho con una llave para filtros
de aceite. Puede adquirir una llave para filtros
de aceite en un concesionario Yamaha. Debe
extraer la junta tórica junto con el cartucho del
filtro de aceite. Si la junta tórica permanece su-
jeta al cárter, pueden producirse fugas de acei-
te.EE.book Page 32 Tuesday, June 17, 2008 9:00 AM

8-33 1. O-ring
1. Joint torique
1. Junta tórica
1. Oil filter cartridge 2. Torque wrench
1. Cartouche de filtre à huile 2. Clé dynamométrique
1. Cartucho del filtro de aceite 2. Llave dinamométrica
1
2
8. Apply a light coat of clean engine oil to the O-
ring of the new oil filter cartridge. Make sure
the O-ring is seated properly.
9. Install the new oil filter cartridge with an oil fil-
ter wrench, and then tighten it to the specified
torque with a torque wrench.
Tightening torque:
Oil filter cartridge:
17 Nm (1.7 m·kgf, 12 ft·lbf)
EE.book Page 33 Tuesday, June 17, 2008 9:00 AM

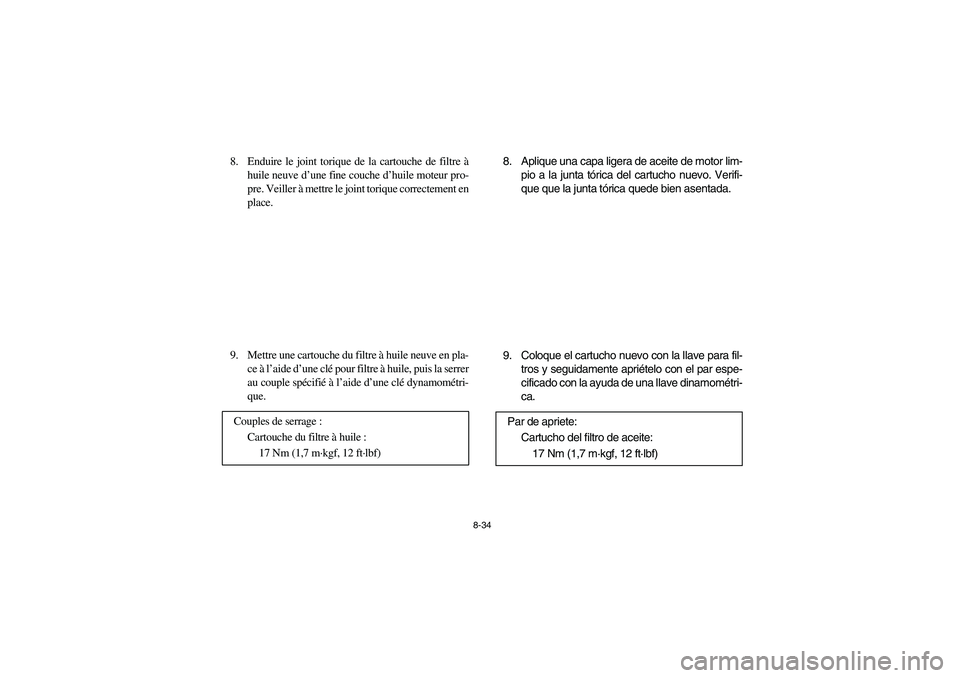

8-34
8. Enduire le joint torique de la cartouche de filtre à
huile neuve d’une fine couche d’huile moteur pro-
pre. Veiller à mettre le joint torique correctement en
place.
9. Mettre une cartouche du filtre à huile neuve en pla-
ce à l’aide d’une clé pour filtre à huile, puis la serrer
au couple spécifié à l’aide d’une clé dynamométri-
que.
Couples de serrage :
Cartouche du filtre à huile :
17 Nm (1,7 m·kgf, 12 ft·lbf)
8. Aplique una capa ligera de aceite de motor lim-
pio a la junta tórica del cartucho nuevo. Verifi-
que que la junta tórica quede bien asentada.
9. Coloque el cartucho nuevo con la llave para fil-
tros y seguidamente apriételo con el par espe-
cificado con la ayuda de una llave dinamométri-
ca.
Par de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf, 12 ft·lbf)
EE.book Page 34 Tuesday, June 17, 2008 9:00 AM

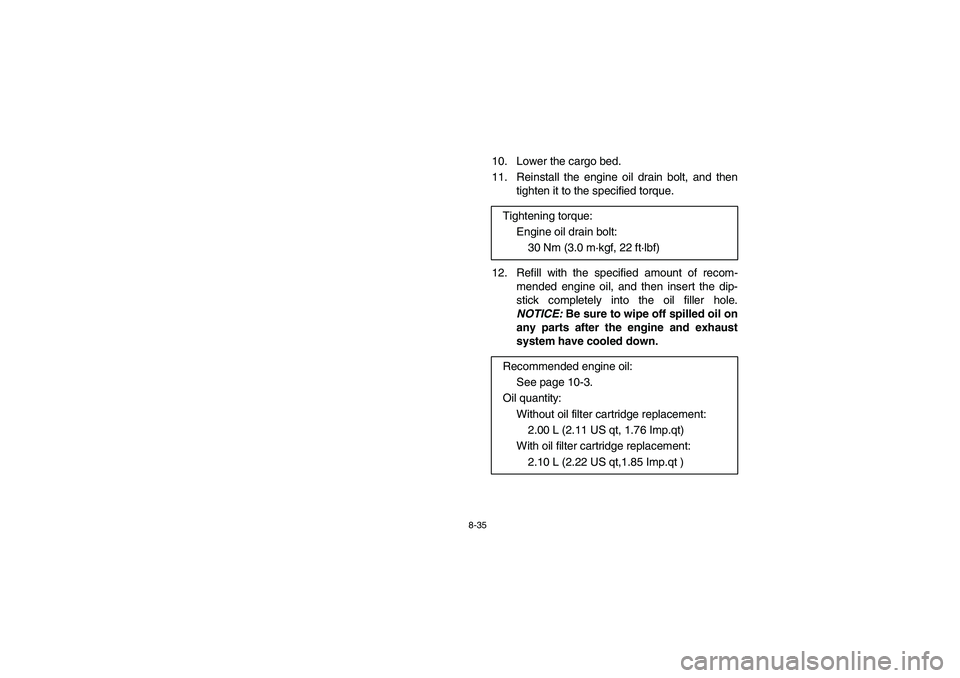

8-35
10. Lower the cargo bed.
11. Reinstall the engine oil drain bolt, and then
tighten it to the specified torque.
12. Refill with the specified amount of recom-
mended engine oil, and then insert the dip-
stick completely into the oil filler hole.
NOTICE: Be sure to wipe off spilled oil on
any parts after the engine and exhaust
system have cooled down. Tightening torque:
Engine oil drain bolt:
30 Nm (3.0 m·kgf, 22 ft·lbf)
Recommended engine oil:
See page 10-3.
Oil quantity:
Without oil filter cartridge replacement:
2.00 L (2.11 US qt, 1.76 Imp.qt)
With oil filter cartridge replacement:
2.10 L (2.22 US qt,1.85 Imp.qt )
EE.book Page 35 Tuesday, June 17, 2008 9:00 AM

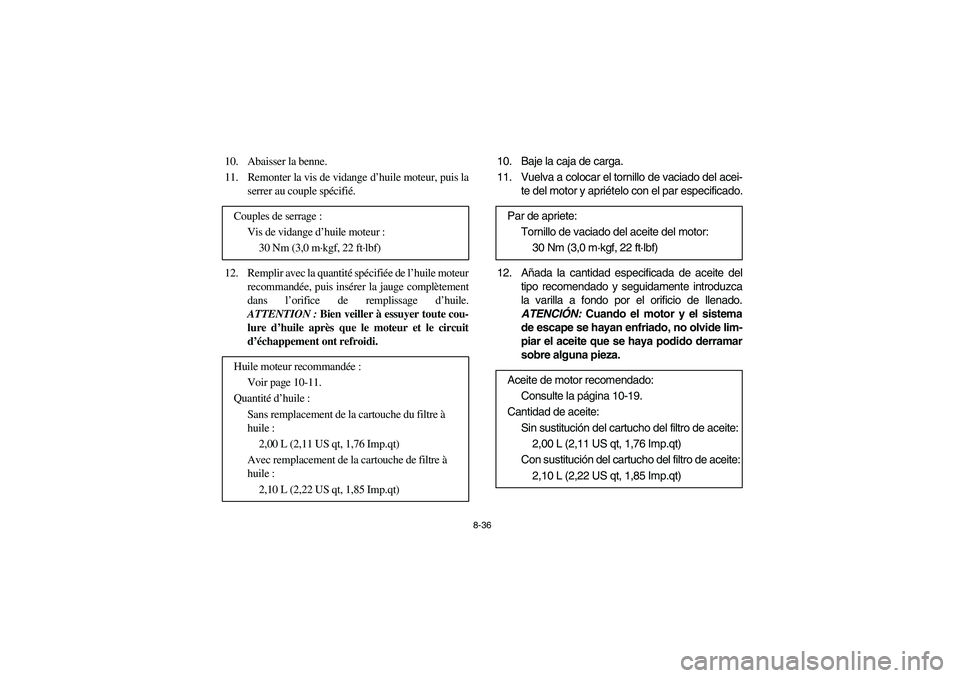

8-36
10. Abaisser la benne.
11. Remonter la vis de vidange d’huile moteur, puis la
serrer au couple spécifié.
12. Remplir avec la quantité spécifiée de l’huile moteur
recommandée, puis insérer la jauge complètement
dans l’orifice de remplissage d’huile.
ATTENTION : Bien veiller à essuyer toute cou-
lure d’huile après que le moteur et le circuit
d’échappement ont refroidi. Couples de serrage :
Vis de vidange d’huile moteur :
30 Nm (3,0 m·kgf, 22 ft·lbf)
Huile moteur recommandée:
Voir page 10-11.
Quantité d’huile :
Sans remplacement de la cartouche du filtre à
huile :
2,00 L (2,11 US qt, 1,76 Imp.qt)
Avec remplacement de la cartouche de filtre à
huile :
2,10 L (2,22 US qt, 1,85 Imp.qt)
10. Baje la caja de carga.
11. Vuelva a colocar el tornillo de vaciado del acei-
te del motor y apriételo con el par especificado.
12. Añada la cantidad especificada de aceite del
tipo recomendado y seguidamente introduzca
la varilla a fondo por el orificio de llenado.
ATENCIÓN: Cuando el motor y el sistema
de escape se hayan enfriado, no olvide lim-
piar el aceite que se haya podido derramar
sobre alguna pieza. Par de apriete:
Tornillo de vaciado del aceite del motor:
30 Nm (3,0 m·kgf, 22 ft·lbf)
Aceite de motor recomendado:
Consulte la página 10-19.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de aceite:
2,00 L (2,11 US qt, 1,76 Imp.qt)
Con sustitución del cartucho del filtro de aceite:
2,10 L (2,22 US qt, 1,85 Imp.qt)
EE.book Page 36 Tuesday, June 17, 2008 9:00 AM

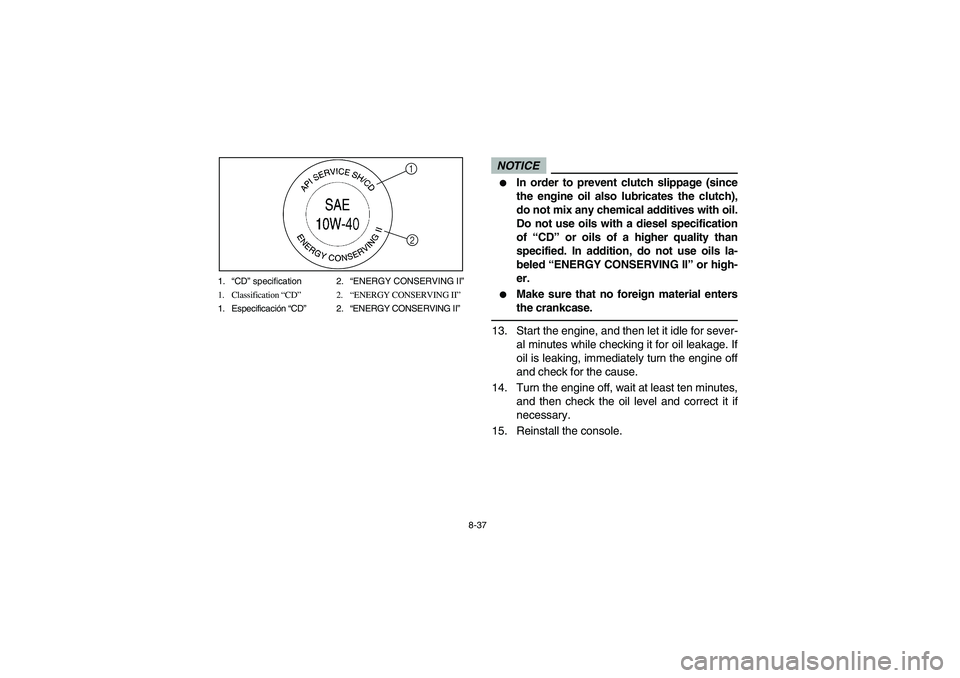

8-37 1.“CD” specification 2.“ENERGY CONSERVING II”
1. Classification “CD”2.“ENERGY CONSERVING II”
1. Especificación “CD”2.“ENERGY CONSERVING II”
1
2
NOTICE

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives with oil.
Do not use oils with a diesel specification
of “CD” or oils of a higher quality than
specified. In addition, do not use oils la-
beled “ENERGY CONSERVING II” or high-
er.


Make sure that no foreign material enters
the crankcase.
13. Start the engine, and then let it idle for sever-
al minutes while checking it for oil leakage. If
oil is leaking, immediately turn the engine off
and check for the cause.
14. Turn the engine off, wait at least ten minutes,
and then check the oil level and correct it if
necessary.
15. Reinstall the console.
EE.book Page 37 Tuesday, June 17, 2008 9:00 AM

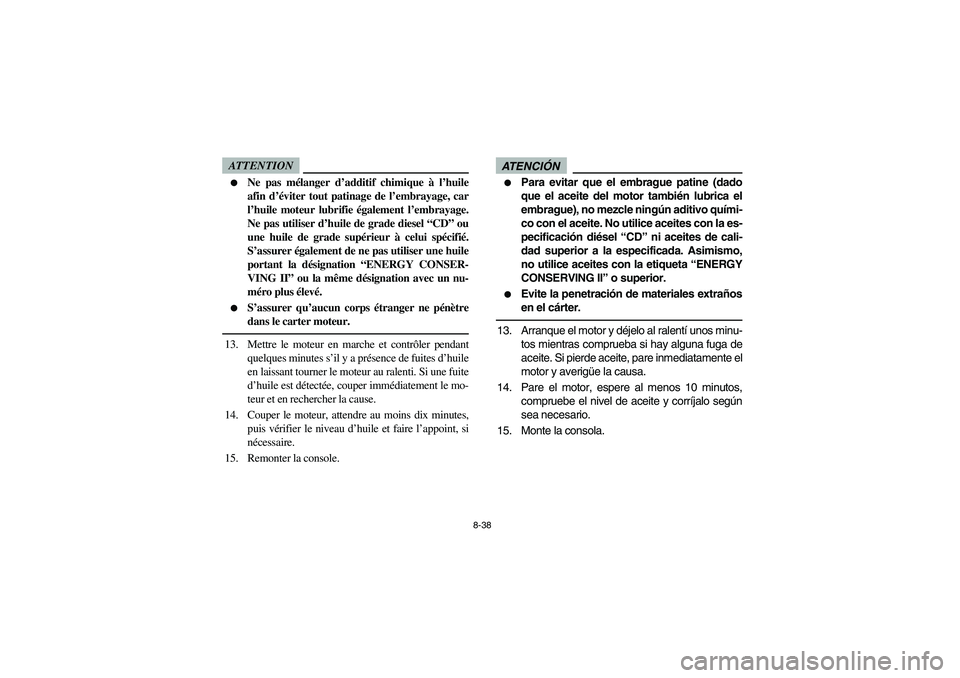

8-38
ATTENTION

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile moteur lubrifie également l’embrayage.
Ne pas utiliser d’huile de grade diesel “CD” ou
une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter moteur.
13. Mettre le moteur en marche et contrôler pendant
quelques minutes s’il y a présence de fuites d’huile
en laissant tourner le moteur au ralenti. Si une fuite
d’huile est détectée, couper immédiatement le mo-
teur et en rechercher la cause.
14. Couper le moteur, attendre au moins dix minutes,
puis vérifier le niveau d’huile et faire l’appoint, si
nécessaire.
15. Remonter la console.
ATENCIÓN

Para evitar que el embrague patine (dado
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co con el aceite. No utilice aceites con la es-
pecificación diésel “CD” ni aceites de cali-
dad superior a la especificada. Asimismo,
no utilice aceites con la etiqueta “ENERGY
CONSERVING II” o superior.


Evite la penetración de materiales extraños
en el cárter.
13. Arranque el motor y déjelo al ralentí unos minu-
tos mientras comprueba si hay alguna fuga de
aceite. Si pierde aceite, pare inmediatamente el
motor y averigüe la causa.
14. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
15. Monte la consola.
EE.book Page 38 Tuesday, June 17, 2008 9:00 AM

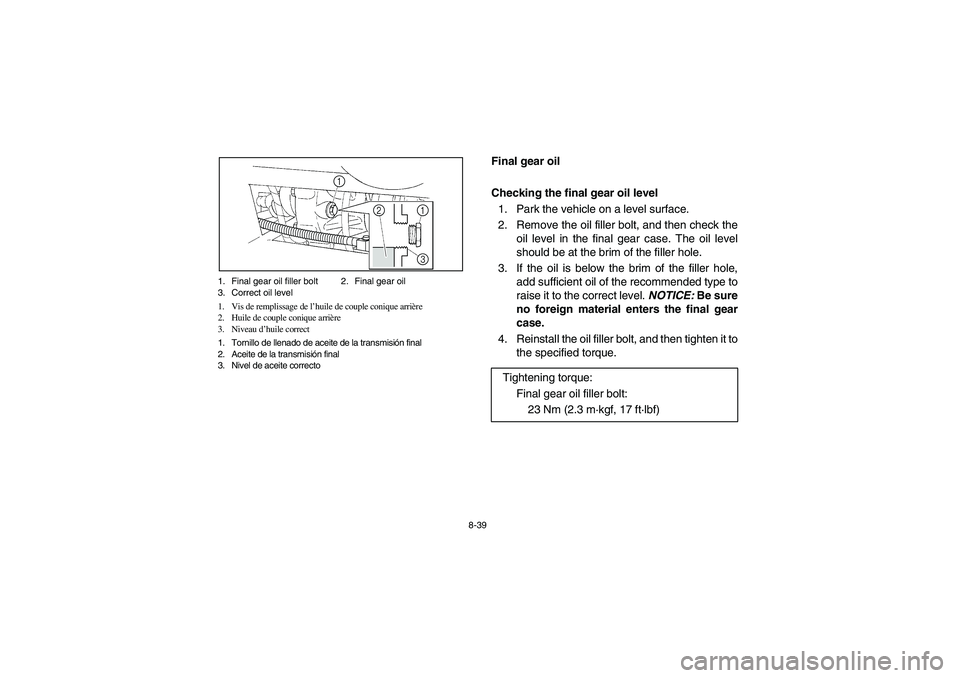

8-39 1. Final gear oil filler bolt 2. Final gear oil
3. Correct oil level
1. Vis de remplissage de l’huile de couple conique arrière
2. Huile de couple conique arrière
3. Niveau d’huile correct
1. Tornillo de llenado de aceite de la transmisión final
2. Aceite de la transmisión final
3. Nivel de aceite correcto
1
21
3
5B410013
Final gear oil
Checking the final gear oil level
1. Park the vehicle on a level surface.
2. Remove the oil filler bolt, and then check the
oil level in the final gear case. The oil level
should be at the brim of the filler hole.
3. If the oil is below the brim of the filler hole,
add sufficient oil of the recommended type to
raise it to the correct level. NOTICE: Be sure
no foreign material enters the final gear
case.
4. Reinstall the oil filler bolt, and then tighten it to
the specified torque.
Tightening torque:
Final gear oil filler bolt:
23 Nm (2.3 m·kgf, 17 ft·lbf)
EE.book Page 39 Tuesday, June 17, 2008 9:00 AM

8-40
5B410013
Huile de couple conique arrière
Contrôle du niveau d’huile de couple conique arrière
1. Stationner le véhicule sur une surface de niveau.
2. Retirer la vis de remplissage, puis contrôler le ni-
veau d’huile dans le carter de couple conique arriè-
re. L’huile doit arriver jusqu’au bord de l’orifice de
remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de rem-
plissage, ajouter de l’huile moteur du type recom-
mandé jusqu’au niveau spécifié. ATTENTION :
Ne pas laisser pénétrer de corps étrangers dans
le carter de couple conique arrière.
4. Reposer la vis de remplissage et la serrer au couple
spécifié.
Couples de serrage :
Vis de remplissage de l’huile de couple conique
arrière :
23 Nm (2,3 m·kgf, 17 ft·lbf)
5B410013
Aceite de la transmisión final
Comprobación del nivel de aceite de la transmi-
sión final
1. Estacione el vehículo sobre una superficie hori-
zontal.
2. Extraiga el tornillo de llenado y compruebe el
nivel de aceite en la caja de la transmisión final.
El aceite debe encontrarse en el borde del orifi-
cio de llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad sufi-
ciente de aceite del tipo recomendado hasta
que alcance el nivel correcto. ATENCIÓN: Evi-
te que penetren materiales extraños en la
caja de la transmisión final.
4. Coloque el tornillo de llenado y apriételo con el
par especificado.
Par de apriete:
Tornillo de llenado de aceite de la transmisión
final:
23 Nm (2,3 m·kgf, 17 ft·lbf)
EE.book Page 40 Tuesday, June 17, 2008 9:00 AM

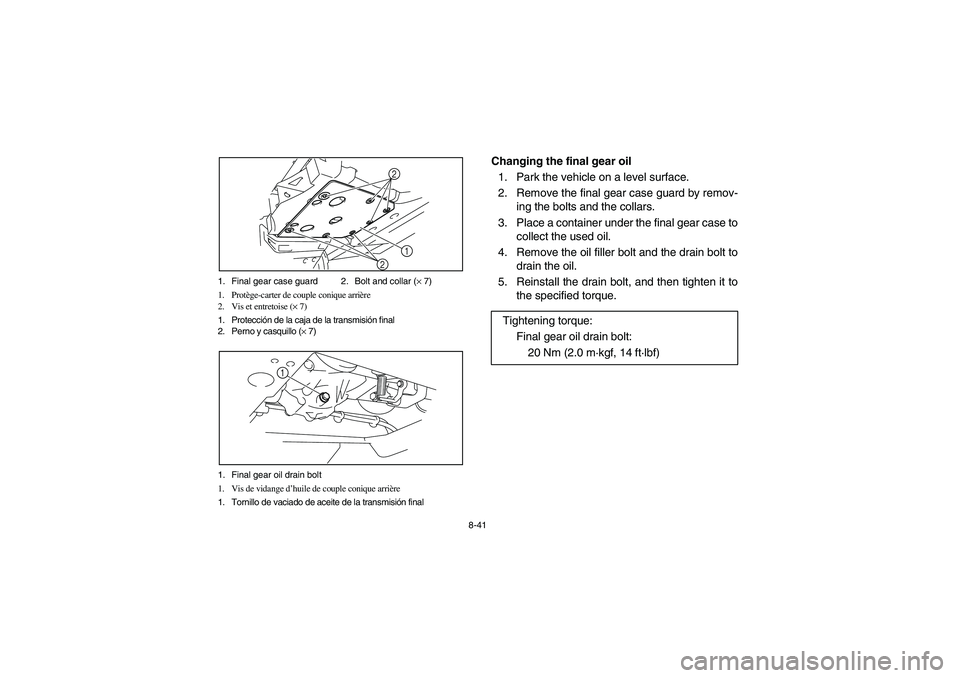

8-41 1. Final gear case guard 2. Bolt and collar (× 7)
1. Protège-carter de couple conique arrière
2. Vis et entretoise (× 7)
1. Protección de la caja de la transmisión final
2. Perno y casquillo (× 7)
2
1
2
1. Final gear oil drain bolt
1. Vis de vidange d’huile de couple conique arrière
1. Tornillo de vaciado de aceite de la transmisión final
1
Changing the final gear oil
1. Park the vehicle on a level surface.
2. Remove the final gear case guard by remov-
ing the bolts and the collars.
3. Place a container under the final gear case to
collect the used oil.
4. Remove the oil filler bolt and the drain bolt to
drain the oil.
5. Reinstall the drain bolt, and then tighten it to
the specified torque.
Tightening torque:
Final gear oil drain bolt:
20 Nm (2.0 m·kgf, 14 ft·lbf)
