YAMAHA RHINO 700 2009 Notices Demploi (in French)

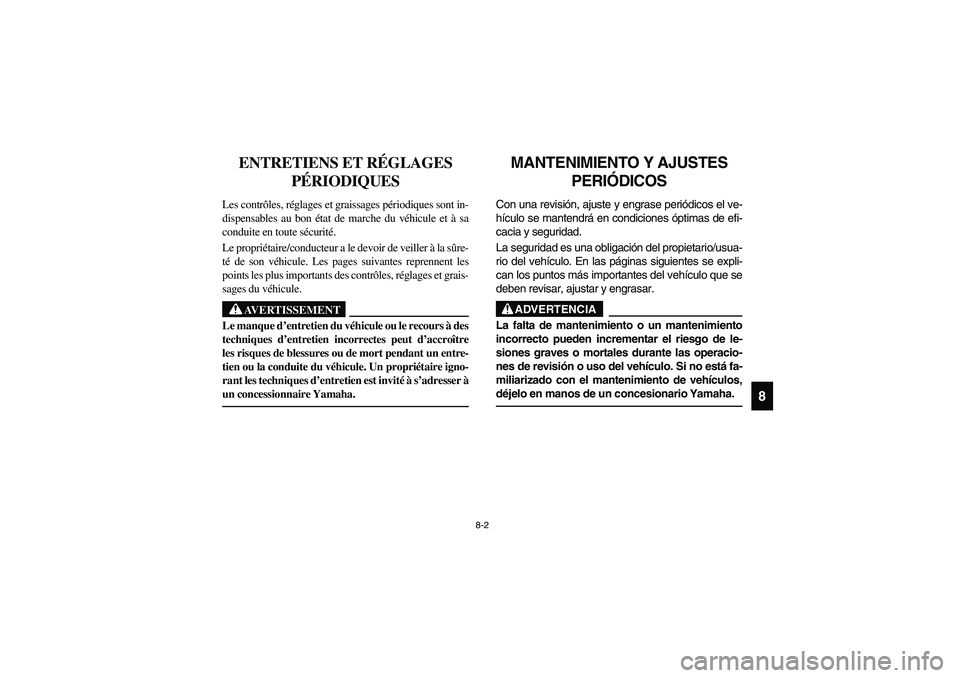

8-2
8
FVU00650
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
Les contrôles, réglages et graissages périodiques sont in-
dispensables au bon état de marche du véhicule et à sa
conduite en toute sécurité.
Le propriétaire/conducteur a le devoir de veiller à la sûre-
té de son véhicule. Les pages suivantes reprennent les
points les plus importants des contrôles, réglages et grais-
sages du véhicule.
AVERTISSEMENT
Le manque d’entretien du véhicule ou le recours à des
techniques d’entretien incorrectes peut d’accroître
les risques de blessures ou de mort pendant un entre-
tien ou la conduite du véhicule. Un propriétaire igno-
rant les techniques d’entretien est invité à s’adresser à
un concessionnaire Yamaha.
SVU00650
MANTENIMIENTO Y AJUSTES
PERIÓDICOS
Con una revisión, ajuste y engrase periódicos el ve-
hículo se mantendrá en condiciones óptimas de efi-
cacia y seguridad.
La seguridad es una obligación del propietario/usua-
rio del vehículo. En las páginas siguientes se expli-
can los puntos más importantes del vehículo que se
deben revisar, ajustar y engrasar.
ADVERTENCIA
La falta de mantenimiento o un mantenimiento
incorrecto pueden incrementar el riesgo de le-
siones graves o mortales durante las operacio-
nes de revisión o uso del vehículo. Si no está fa-
miliarizado con el mantenimiento de vehículos,
déjelo en manos de un concesionario Yamaha.
EE.book Page 2 Tuesday, June 17, 2008 9:00 AM

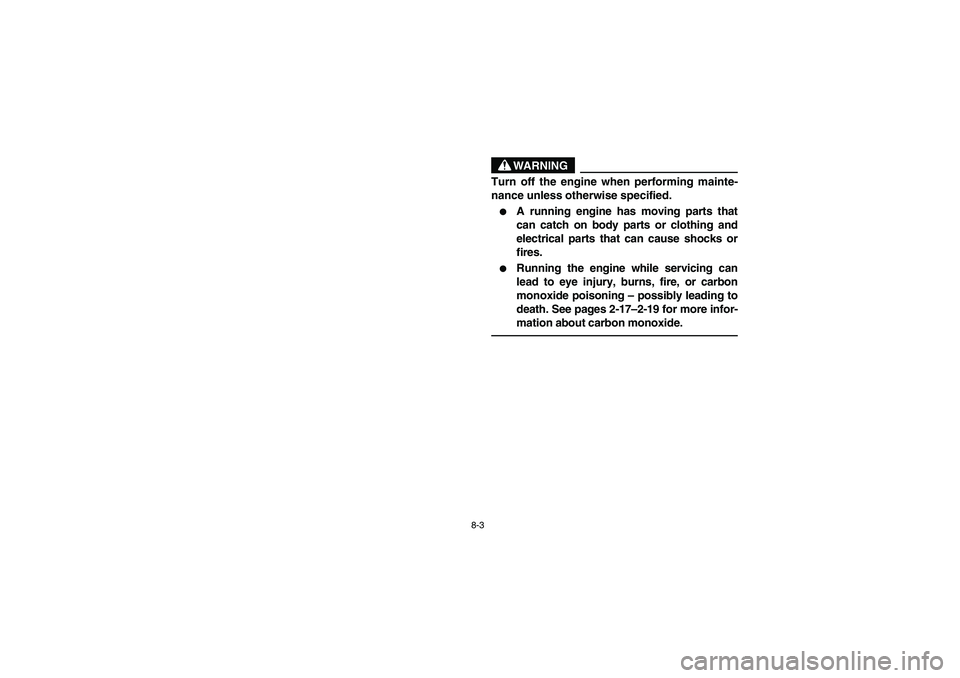

8-3
WARNING
Turn off the engine when performing mainte-
nance unless otherwise specified.

A running engine has moving parts that
can catch on body parts or clothing and
electrical parts that can cause shocks or
fires.


Running the engine while servicing can
lead to eye injury, burns, fire, or carbon
monoxide poisoning – possibly leading to
death. See pages 2-17–2-19 for more infor-
mation about carbon monoxide.
EE.book Page 3 Tuesday, June 17, 2008 9:00 AM

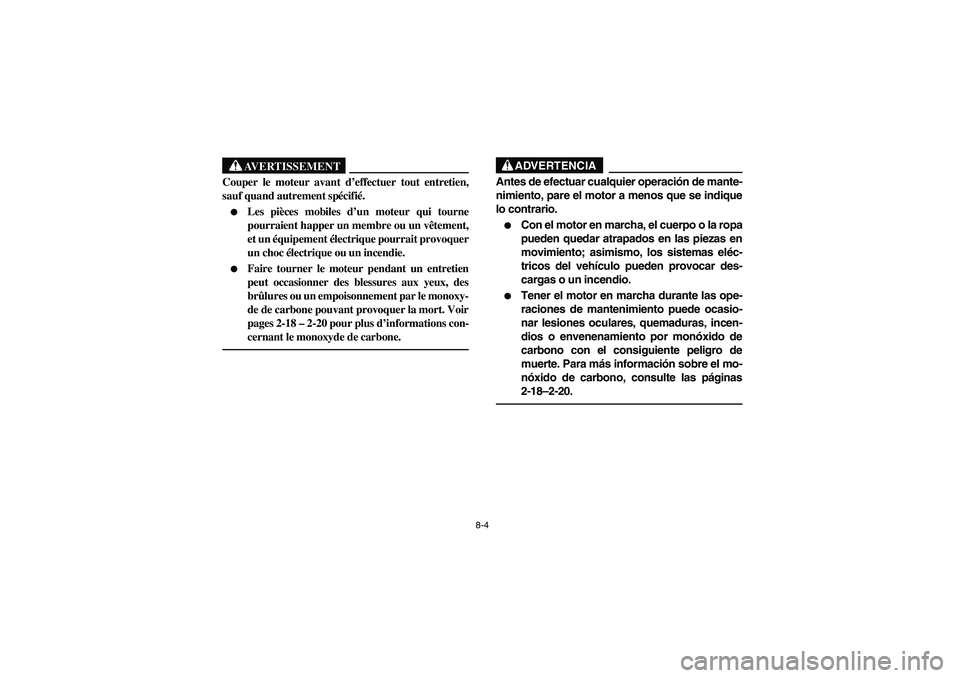

8-4
AVERTISSEMENT
Couper le moteur avant d’effectuer tout entretien,
sauf quand autrement spécifié.

Les pièces mobiles d’un moteur qui tourne
pourraient happer un membre ou un vêtement,
et un équipement électrique pourrait provoquer
un choc électrique ou un incendie.


Faire tourner le moteur pendant un entretien
peut occasionner des blessures aux yeux, des
brûlures ou un empoisonnement par le monoxy-
de de carbone pouvant provoquer la mort. Voir
pages 2-18– 2-20 pour plus d’informations con-
cernant le monoxyde de carbone.
ADVERTENCIA
Antes de efectuar cualquier operación de mante-
nimiento, pare el motor a menos que se indique
lo contrario.

Con el motor en marcha, el cuerpo o la ropa
pueden quedar atrapados en las piezas en
movimiento; asimismo, los sistemas eléc-
tricos del vehículo pueden provocar des-
cargas o un incendio.


Tener el motor en marcha durante las ope-
raciones de mantenimiento puede ocasio-
nar lesiones oculares, quemaduras, incen-
dios o envenenamiento por monóxido de
carbono con el consiguiente peligro de
muerte. Para más información sobre el mo-
nóxido de carbono, consulte las páginas
2-18–2-20.
EE.book Page 4 Tuesday, June 17, 2008 9:00 AM

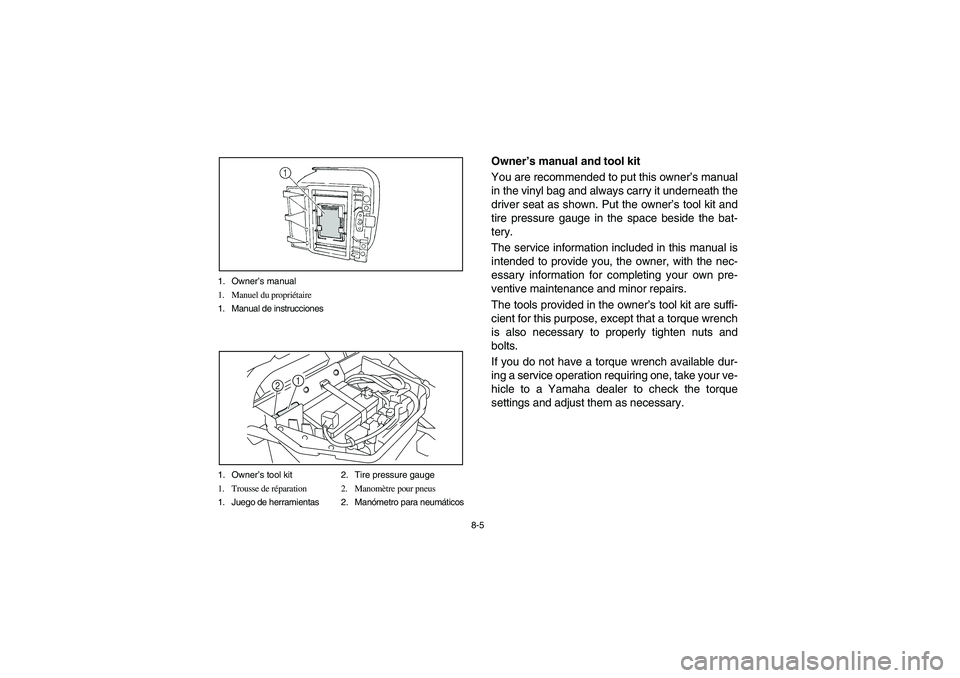

8-5 1. Owner’s manual
1. Manuel du propriétaire
1. Manual de instrucciones
1. Owner’s tool kit 2. Tire pressure gauge
1. Trousse de réparation 2. Manomètre pour pneus
1. Juego de herramientas 2. Manómetro para neumáticos
21
EVU00660
Owner’s manual and tool kit
You are recommended to put this owner’s manual
in the vinyl bag and always carry it underneath the
driver seat as shown. Put the owner’s tool kit and
tire pressure gauge in the space beside the bat-
tery.
The service information included in this manual is
intended to provide you, the owner, with the nec-
essary information for completing your own pre-
ventive maintenance and minor repairs.
The tools provided in the owner’s tool kit are suffi-
cient for this purpose, except that a torque wrench
is also necessary to properly tighten nuts and
bolts.
If you do not have a torque wrench available dur-
ing a service operation requiring one, take your ve-
hicle to a Yamaha dealer to check the torque
settings and adjust them as necessary.
EE.book Page 5 Tuesday, June 17, 2008 9:00 AM

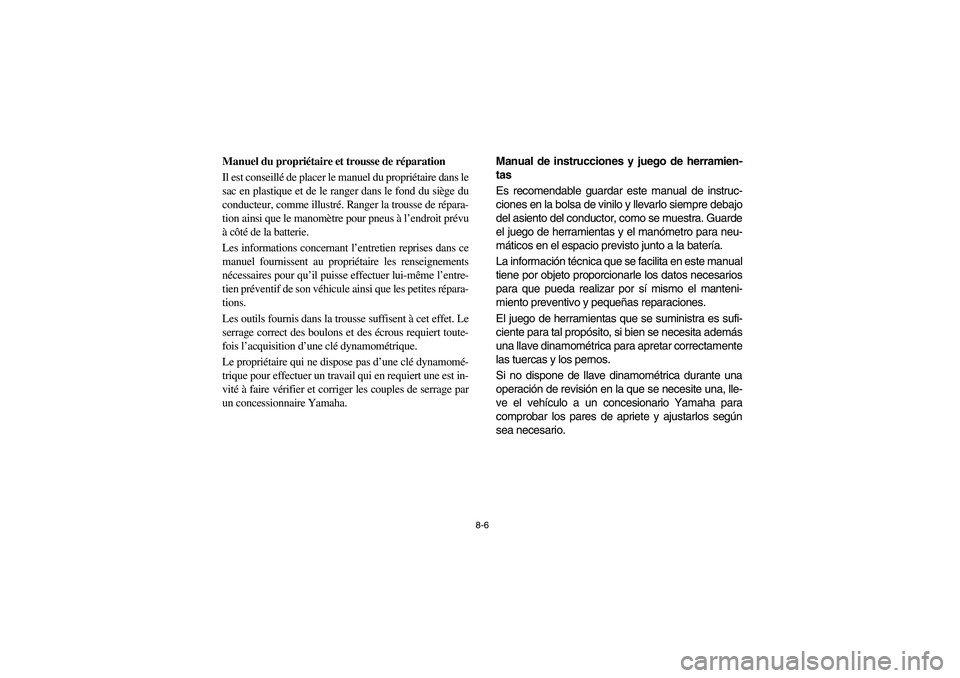

8-6
FVU00660
Manuel du propriétaire et trousse de réparation
Il est conseillé de placer le manuel du propriétaire dans le
sac en plastique et de le ranger dans le fond du siège du
conducteur, comme illustré. Ranger la trousse de répara-
tion ainsi que le manomètre pour pneus à l’endroit prévu
à côté de la batterie.
Les informations concernant l’entretien reprises dans ce
manuel fournissent au propriétaire les renseignements
nécessaires pour qu’il puisse effectuer lui-même l’entre-
tien préventif de son véhicule ainsi que les petites répara-
tions.
Les outils fournis dans la trousse suffisent à cet effet. Le
serrage correct des boulons et des écrous requiert toute-
fois l’acquisition d’une clé dynamométrique.
Le propriétaire qui ne dispose pas d’une clé dynamomé-
trique pour effectuer un travail qui en requiert une est in-
vité à faire vérifier et corriger les couples de serrage par
un concessionnaire Yamaha.
SVU00660
Manual de instrucciones y juego de herramien-
tas
Es recomendable guardar este manual de instruc-
ciones en la bolsa de vinilo y llevarlo siempre debajo
del asiento del conductor, como se muestra. Guarde
el juego de herramientas y el manómetro para neu-
máticos en el espacio previsto junto a la batería.
La información técnica que se facilita en este manual
tiene por objeto proporcionarle los datos necesarios
para que pueda realizar por sí mismo el manteni-
miento preventivo y pequeñas reparaciones.
El juego de herramientas que se suministra es sufi-
ciente para tal propósito, si bien se necesita además
una llave dinamométrica para apretar correctamente
las tuercas y los pernos.
Si no dispone de llave dinamométrica durante una
operación de revisión en la que se necesite una, lle-
ve el vehículo a un concesionario Yamaha para
comprobar los pares de apriete y ajustarlos según
sea necesario.
EE.book Page 6 Tuesday, June 17, 2008 9:00 AM

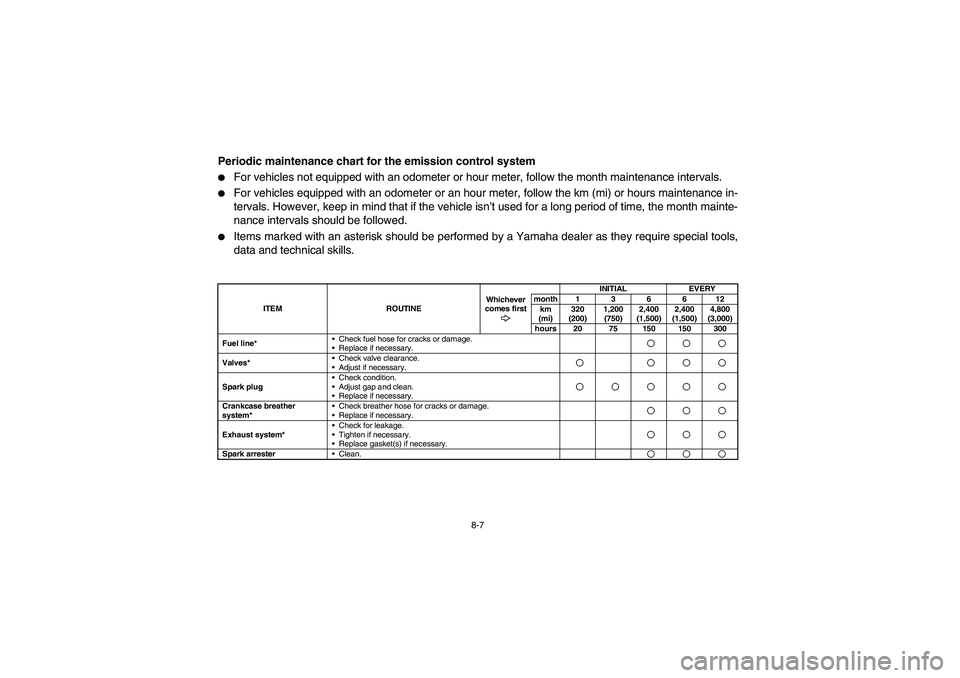

8-7
EVU01640
Periodic maintenance chart for the emission control system

For vehicles not equipped with an odometer or hour meter, follow the month maintenance intervals.


For vehicles equipped with an odometer or an hour meter, follow the km (mi) or hours maintenance in-
tervals. However, keep in mind that if the vehicle isn’t used for a long period of time, the month mainte-
nance intervals should be followed.


Items marked with an asterisk should be performed by a Yamaha dealer as they require special tools,
data and technical skills.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Fuel line*Check fuel hose for cracks or damage.
Replace if necessary.
Valves*Check valve clearance.
Adjust if necessary.Spark plugCheck condition.
Adjust gap and clean.
Replace if necessary.Crankcase breather
system*Check breather hose for cracks or damage.
Replace if necessary.Exhaust system*Check for leakage.
Tighten if necessary.
Replace gasket(s) if necessary.Spark arresterClean.EE.book Page 7 Tuesday, June 17, 2008 9:00 AM

8-8
EVU01650

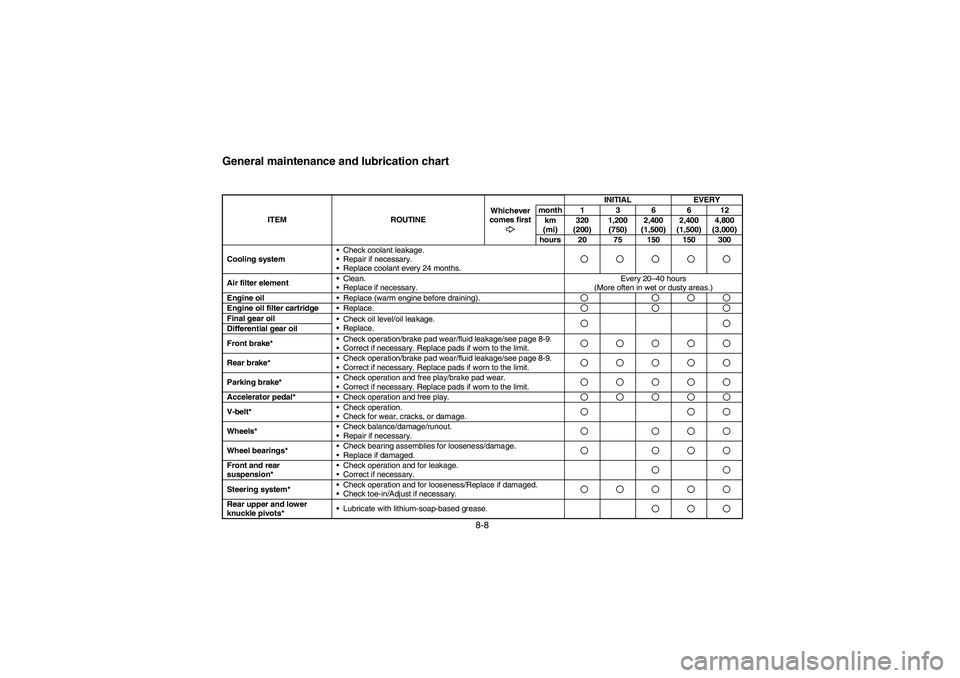

General maintenance and lubrication chart
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Cooling systemCheck coolant leakage.
Repair if necessary.
Replace coolant every 24 months.
Air filter elementClean.
Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Engine oilReplace (warm engine before draining).Engine oil filter cartridgeReplace.Final gear oil
Check oil level/oil leakage.
Replace.Differential gear oil
Front brake*Check operation/brake pad wear/fluid leakage/see page 8-9.
Correct if necessary. Replace pads if worn to the limit.Rear brake*Check operation/brake pad wear/fluid leakage/see page 8-9.
Correct if necessary. Replace pads if worn to the limit.Parking brake*Check operation and free play/brake pad wear.
Correct if necessary. Replace pads if worn to the limit.Accelerator pedal*Check operation and free play.V-belt*Check operation.
Check for wear, cracks, or damage.Wheels*Check balance/damage/runout.
Repair if necessary.Wheel bearings*Check bearing assemblies for looseness/damage.
Replace if damaged.Front and rear
suspension*Check operation and for leakage.
Correct if necessary.Steering system*Check operation and for looseness/Replace if damaged.
Check toe-in/Adjust if necessary.Rear upper and lower
knuckle pivots*Lubricate with lithium-soap-based grease.
EE.book Page 8 Tuesday, June 17, 2008 9:00 AM

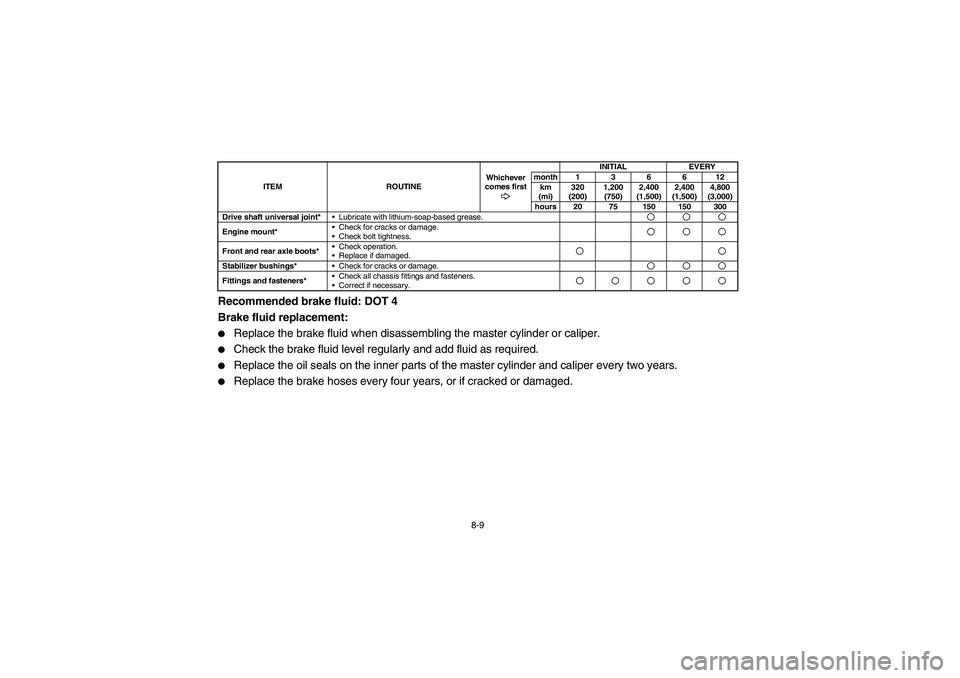

8-9
Recommended brake fluid: DOT 4
Brake fluid replacement:

Replace the brake fluid when disassembling the master cylinder or caliper.


Check the brake fluid level regularly and add fluid as required.


Replace the oil seals on the inner parts of the master cylinder and caliper every two years.


Replace the brake hoses every four years, or if cracked or damaged.
Drive shaft universal joint*Lubricate with lithium-soap-based grease.Engine mount*Check for cracks or damage.
Check bolt tightness.Front and rear axle boots*Check operation.
Replace if damaged.Stabilizer bushings*Check for cracks or damage.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
EE.book Page 9 Tuesday, June 17, 2008 9:00 AM

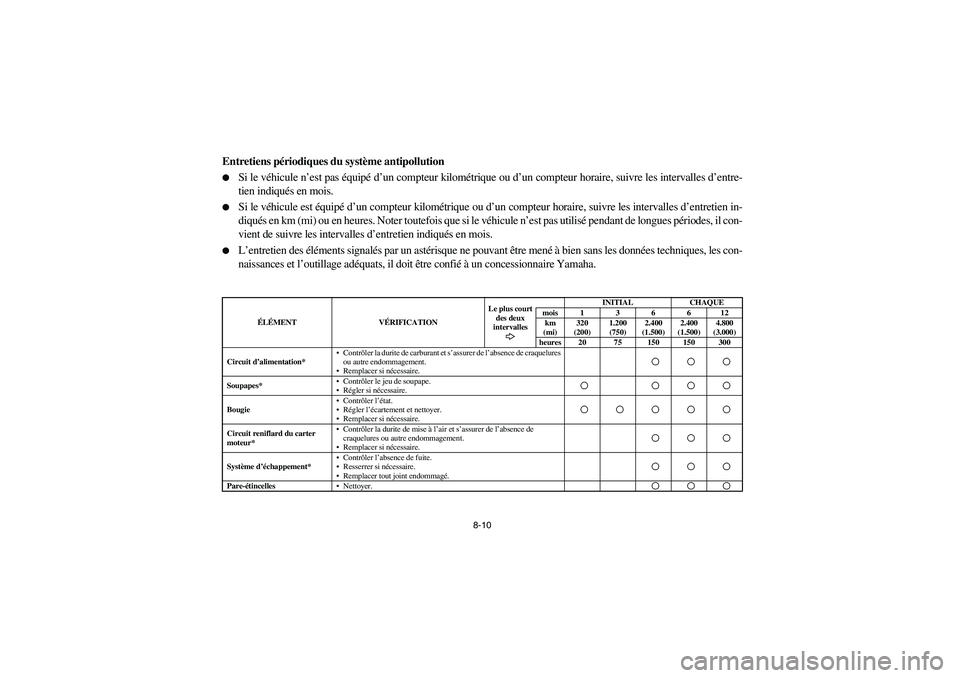

8-10
FVU01640
Entretiens périodiques du système antipollution

Si le véhicule n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les intervalles d’entre-
tien indiqués en mois.


Si le véhicule est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les intervalles d’entretien in-
diqués en km (mi) ou en heures. Noter toutefois que si le véhicule n’est pas utilisé pendant de longues périodes, il con-
vient de suivre les intervalles d’entretien indiqués en mois.


L’entretien des éléments signalés par un astérisque ne pouvant être mené à bien sans les données techniques, les con-
naissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Circuit d’alimentation*Contrôler la durite de carburant et s’assurer de l’absence de craquelures
ou autre endommagement.
Remplacer si nécessaire.
Soupapes*Contrôler le jeu de soupape.
Régler si nécessaire.BougieContrôler l’état.
Régler l’écartement et nettoyer.
Remplacer si nécessaire.Circuit reniflard du carter
moteur*Contrôler la durite de mise à l’air et s’assurer de l’absence de
craquelures ou autre endommagement.
Remplacer si nécessaire.Système d’échappement*Contrôler l’absence de fuite.
Resserrer si nécessaire.
Remplacer tout joint endommagé.Pare-étincellesNettoyer.
EE.book Page 10 Tuesday, June 17, 2008 9:00 AM

8-11
FVU01650

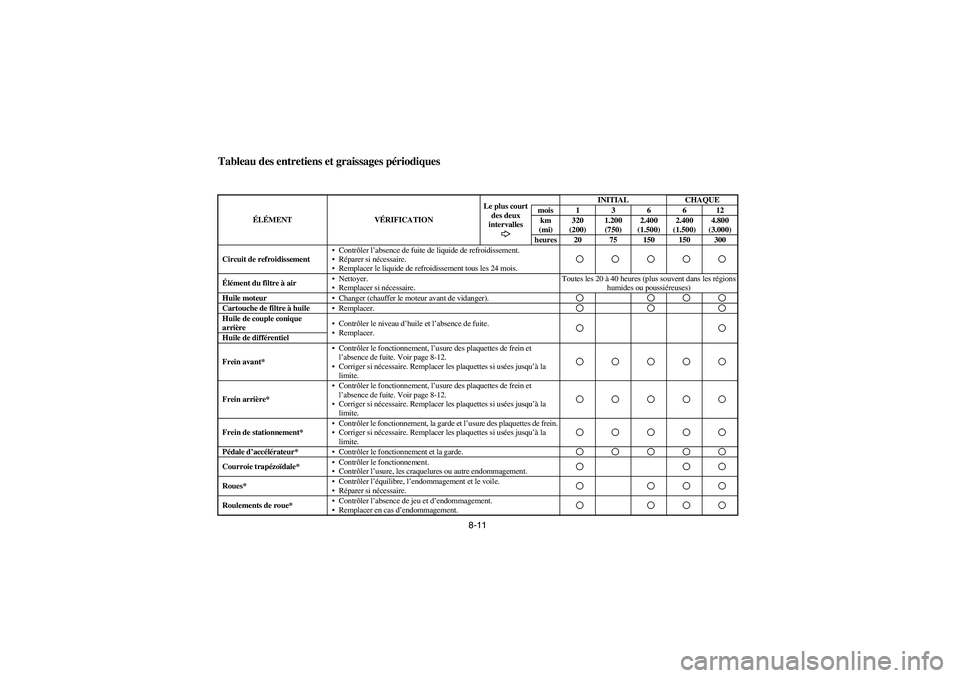

Tableau des entretiens et graissages périodiques
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Circuit de refroidissementContrôler l’absence de fuite de liquide de refroidissement.
Réparer si nécessaire.
Remplacer le liquide de refroidissement tous les 24 mois.
Élément du filtre à airNettoyer.
Remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent dans les régions
humides ou poussiéreuses)
Huile moteurChanger (chauffer le moteur avant de vidanger).Cartouche de filtre à huileRemplacer.Huile de couple conique
arrièreContrôler le niveau d’huile et l’absence de fuite.
Remplacer.Huile de différentiel
Frein avant*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein arrière*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein de stationnement*Contrôler le fonctionnement, la garde et l’usure des plaquettes de frein.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Pédale d’accélérateur*Contrôler le fonctionnement et la garde.Courroie trapézoïdale*Contrôler le fonctionnement.
Contrôler l’usure, les craquelures ou autre endommagement.Roues*Contrôler l’équilibre, l’endommagement et le voile.
Réparer si nécessaire.Roulements de roue*Contrôler l’absence de jeu et d’endommagement.
Remplacer en cas d’endommagement.EE.book Page 11 Tuesday, June 17, 2008 9:00 AM
