FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
234
5
6
7
8
9
10
11
12
HAU12892
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
HAU12942
Pedale del frenoIl pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13125
Tappo serbatoio carburantePer togliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura tap-
po serbatoio carburante, inserire la chiave
nella serratura e farle fare un quarto di giro
in senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il riferimento
“ ” rivolto in avanti.
1. Leva freno
1
1. Pedale freno
1
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio carburante
2
1
2RD-9-H0_1.book 6 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
1
23
4
5
6
7
8
9
10
11
12
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estr arre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA10132
Verificare che il ta ppo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-
dio.
HAU13222
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe- gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.
1. Riferimento “ ”
2. Coperchietto della serratura tappo serbatoio carburante
1
2
2RD-9-H0_1.book 7 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
1
234
5
6
7
8
9
10
11
12
3. Asciugare immediatamente con uno straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU57690
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 95 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure problemi alle presta-
zioni del veicolo.
1. Riferimento livello max.
2. Tubo di rifornimento del serbatoio del
carburante
1 2
Carburante consigliato:
Benzina normale senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 12.0 L (3.17 US gal, 2.64 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia livello
carburante): 2.2 L (0.58 US gal, 0.48 Imp.gal)
2RD-9-H0_1.book 8 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
1
23
4
5
6
7
8
9
10
11
12
HAU39453
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburantePrima di utilizzare il motociclo:
Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.

Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se ne-
cessario.

Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
HAU13434
Convertitore cataliticoQuesto modello è dotat o di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU59490
Rubinetto benzinaIl rubinetto benzina regola e filtra l’erogazio-
ne del carburante dalla pompa benzina
all’iniettore carburante.
Il rubinetto benzina ha due posizioni:
ON (aperto)
Con il rubinetto in questa posizione, il car-
burante viene erogato al motore. Con il ru-
binetto in questa posizione, il veicolo
funziona normalmente.
1. Tubetto di sfiato/troppopieno del serbatoio carburante
1
1. Freccia di riferimento posizionata su “ON”
1
2RD-9-H0_1.book 9 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
1
234
5
6
7
8
9
10
11
12
OFF (chiuso)
Con il rubinetto in questa posizione, il car-
burante non viene alimentato. Mettere il ru-
binetto in questa posizione quando si
eseguono alcuni determinati lavori di manu-
tenzione o quando il veicolo viene rimesso
per un periodo di tempo prolungato.
HAU13651
Pedale di avviamentoPer avviare il motore, aprire la leva del pe-
dale di avviamento, spostarla leggermente
verso il basso con il piede fino a quando gli
ingranaggi si innestano, e poi premerla ver-
so il basso dolcemente, ma con forza. Que-
sto modello è equipaggiato con un pedale di
avviamento primario c he permette di avvia-
re il motore in qualsiasi marcia, se la frizione
è staccata. Tuttavia consigliamo di mettere
il cambio in posizione di folle prima di avvia-
re il motore.
HAU13701
Leva decompressoreQuando questa leva viene tirata, la valvola
di scarico si apre completamente in modo
da consentire la riduzione della pressione di
compressione. Questo permette di muove-
re il pistone appena oltre la corsa di com-
pressione prima dell’avviamento. (Vedere
pagina 5-1.)
1. Freccia di riferimento posizionata su “OFF”
1
1. Pedale di avviamento
1
1. Leva decompressore
1
2RD-9-H0_1.book 10 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
1
23
4
5
6
7
8
9
10
11
12
HAU13961

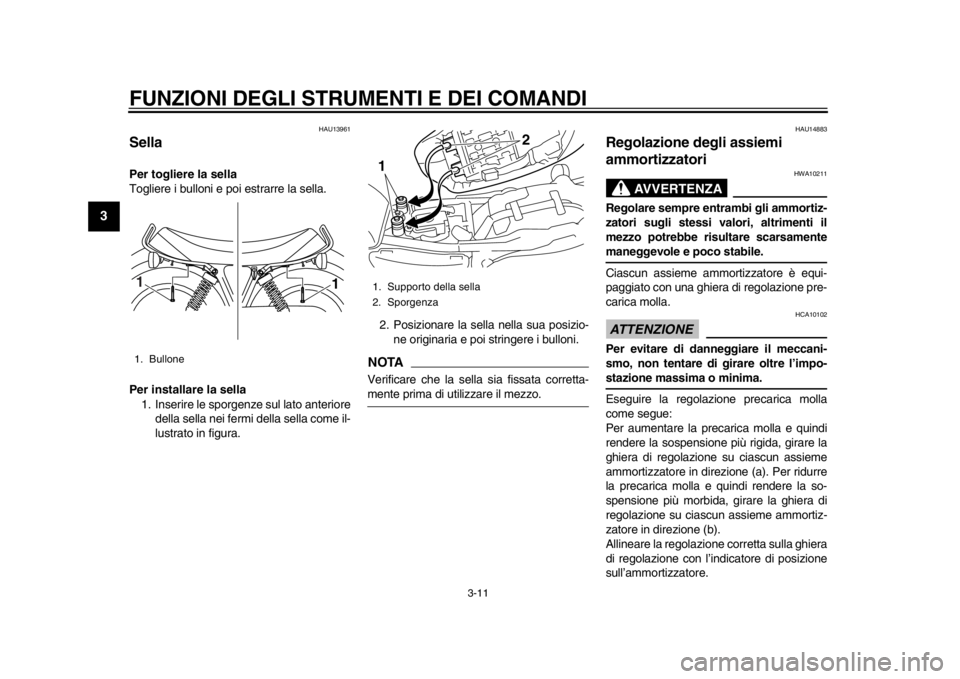

SellaPer togliere la sella
Togliere i bulloni e poi estrarre la sella.
Per installare la sella 1. Inserire le sporgenze sul lato anteriore della sella nei fermi della sella come il-
lustrato in figura. 2. Posizionare la sella nella sua posizio-
ne originaria e poi stringere i bulloni.
NOTAVerificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU14883
Regolazione degli assiemi
ammortizzatori
AVVERTENZA
HWA10211
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamentemaneggevole e poco stabile.
Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione su ciascun assieme
ammortizzatore in direzione (a). Per ridurre
la precarica molla e quindi rendere la so-
spensione più morbida, girare la ghiera di
regolazione su ciascun assieme ammortiz-
zatore in direzione (b).
Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
1. Bullone
1
1
1. Supporto della sella
2. Sporgenza1 2
2RD-9-H0_1.book 11 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
1
234
5
6
7
8
9
10
11
12
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato progettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di contro llare questo sistema regolarmente e di farlo riparare da un
concessionario Yamaha se non funziona
correttamente.
1. Ghiera di regolazione precarica mollaRegolazione precarica molla:
Minimo (morbida):
1
Standard: 1
Massimo (rigida): 5
1
2
3
4
5
1
(a) (b)
2RD-9-H0_1.book 12 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
1
23
4
5
6
7
8
9
10
11
12
HAU59340
Sistema d’interruzione circuito
accensioneIl sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.

Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.

Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
2RD-9-H0_1.book 13 ページ ２０１３年１２月３日　火曜日　午後２時３２分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
1
234
5
6
7
8
9
10
11
12
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Spingere la leva del pedale d’avviamento in basso.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Spingere la leva del pedale d’avviamento in basso.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
“ ”.
2RD-9-H0_1.book 14 ページ ２０１３年１２月３日　火曜日　午後２時３２分

4-1
1
2
34
5
6
7
8
9
10
11
12
PER LA VOSTRA SICUREZZA – CO NTROLLI PRIMA DELL’UTILIZZO
HAU15598
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta de l veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano probl emi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONECONTROLLI PAGINA
Carburante Controllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato serbat
oio carburante non presenti ostruzioni,
fessure o danneggiamenti, e controllare il collegamento del tubo. 3-7, 3-9
Olio motore Controllare il livello dell’olio nel serbatoio.
Se necessario, aggiungere olio del ti
po consigliato fino al livello secondo
specifica.
Controllare l’assenza di per dite di olio nel veicolo. 6-11
Freno anteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza e
cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare se necessario.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
Verificare che non ci siano pe rdite nell’impianto idraulico. 6-20, 6-22, 6-23
Freno posteriore Controllare il funzionamento.
Controllare il gioco del pedale.
Regolare se necessario. 6-20, 6-22
2RD-9-H0_1.book 1 ページ ２０１３年１２月３日　火曜日　午後２時３２分
