YAMAHA SR400 2014 Manuale duso (in Italian)

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
1
2
345
6
7
8
9
10
11
12
Frizione Controllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario. 6-19
Manopola acceleratore Accertarsi che il movimento sia agevole.
Controllare il gioco della manopola acceleratore.
Se necessario, fare regolare il gioco del
la manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-16, 6-27
Cavi di comando Accertarsi che il movimento sia agevole.
Lubrificare se necessario. 6-27
Catena di trasmissione Controllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario. 6-24, 6-26
Ruote e pneumatici Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatic
i e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario. 6-16, 6-18
Pedale cambio Accertarsi che il movimento sia agevole.
Correggere se necessario. 6-22
Pedale freno Accertarsi che il movimento sia agevole.
Lubrificare il perno di guida del pedale se necessario. 6-28
Leve del freno e della frizione Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario. 6-28
Cavalletto laterale, cavalletto
centrale Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.
6-29
Fissaggi della parte ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamente.
Serrare se necessario. —
Strumenti, luci, segnali e
interruttori Controllare il funzionamento.
Correggere se necessario.
—
Interruttore cavalletto laterale Controllare il funzionamento del sistem
a d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un
concessionario Yamaha. 3-12
POSIZIONE CONTROLLI PAGINA
2RD-9-H0_1.book 2 ページ ２０１３年１２月３日　火曜日　午後２時３２分

5-1
1
2
3
45
6
7
8
9
10
11
12
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU59360
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, girare la chia-
ve su “OFF” e poi su “ON”. La mancata
esecuzione di questa operazione im-
pedisce al motore di avviarsi, nono-
stante esso inizi a girare quando si
spinge la leva del pedale di avviamen-
to.

un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, ba-
sta spingere la leva del pedale di av-viamento per riavviare il motore.
HAU59530
Accensione del motoreAffinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.

La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-13 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e mettere l’in-
terruttore arresto motore su “ ”.
La spia guasto motore e la spia livello
carburante dovrebbero accendersi per
pochi secondi, e poi spegnersi.
ATTENZIONE
HCA16712
Se la spia di avvertimento non si accen-
de all’inizio girando la chiave su “ON”, o
se la spia di avvertimento resta accesa,
vedere pagina 3-2 per il controllo del cir-
cuito della spia di avvertimento corri-spondente.
2. Mettere la trasmissione in posizione di folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Chiudere completamente l’accelerato- re e azionare la leva decompressore.
2RD-9-H0_1.book 1 ページ ２０１３年１２月３日　火曜日　午後２時３２分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
1
2
3
456
7
8
9
10
11
12

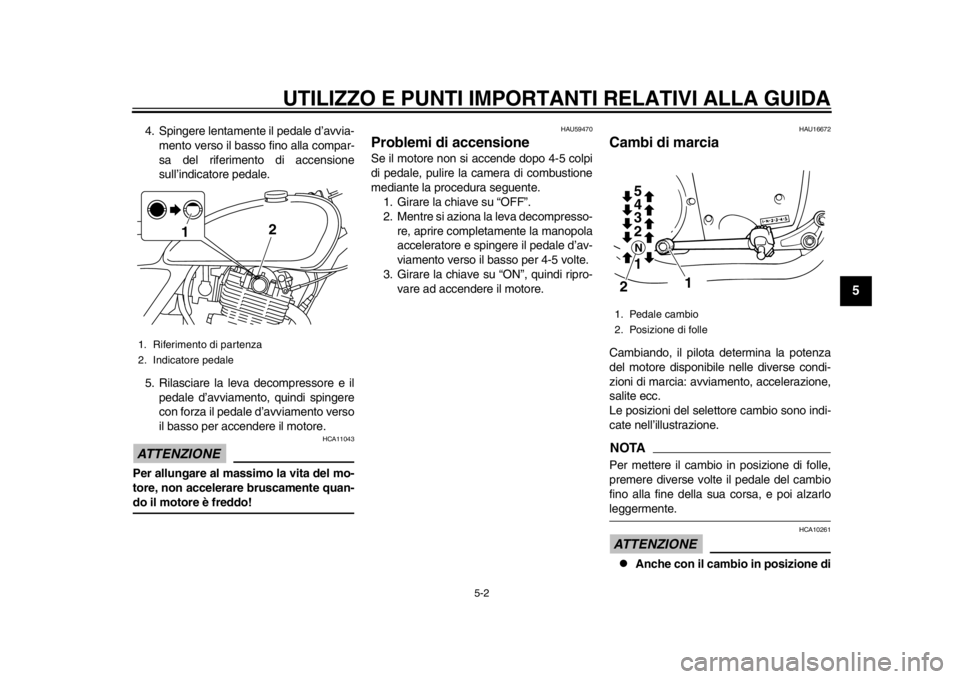

4. Spingere lentamente il pedale d’avvia- mento verso il basso fino alla compar-
sa del riferimento di accensione
sull’indicatore pedale.
5. Rilasciare la leva decompressore e il pedale d’avviamento, quindi spingere
con forza il pedale d’avviamento verso
il basso per accendere il motore.ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
HAU59470
Problemi di accensioneSe il motore non si accende dopo 4-5 colpi
di pedale, pulire la camera di combustione
mediante la procedura seguente.1. Girare la chiave su “OFF”.
2. Mentre si aziona la leva decompresso-
re, aprire completamente la manopola
acceleratore e spingere il pedale d’av-
viamento verso il basso per 4-5 volte.
3. Girare la chiave su “ON”, quindi ripro- vare ad accendere il motore.
HAU16672
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.ATTENZIONE
HCA10261

Anche con il cambio in posizione di
1. Riferimento di partenza
2. Indicatore pedale
2
1
1. Pedale cambio
2. Posizione di folle
1
2
1 3 4 5
N
2
2RD-9-H0_1.book 2 ページ ２０１３年１２月３日　火曜日　午後２時３２分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
45
6
7
8
9
10
11
12
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.

Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resi stere allo shock
provocato dall’innesto forzato diuna marcia.
HAU16811
Consigli per ridurre il consumo
del carburanteIl consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.

Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.

Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16842
RodaggioNon c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17094
0–1000 km (0–600 mi)
Evitare il funzionam ento prolungato supe-
riore a 3500 giri/min . ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
deve cambiare l’olio motore e sostituire
la cartuccia o l’elemento filtro olio.
[HCA10303]
1000–1600 km (600–1000 mi)
Evitare il funzionam ento prolungato supe-
riore a 4200 giri/min .
2RD-9-H0_1.book 3 ページ ２０１３年１２月３日　火曜日　午後２時３２分

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
1
2
3
456
7
8
9
10
11
12
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE
HCA10311

Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.

In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
HAU17214
ParcheggioQuando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10312

Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli e scottarsi.

Non parcheggiare su pendenze o su
terreno soffice, altrimenti il veicolo
potrebbe ribaltarsi, aumentando il
rischio di perdite di carburante e in-
cendi.

Non parcheggiare accanto all’erba
o altri materiali infiammabili che po-trebbero prendere fuoco.
2RD-9-H0_1.book 4 ページ ２０１３年１２月３日　火曜日　午後２時３２分

6-1
1
2
3
4
56
7
8
9
10
11
12
MANUTENZIONE E REGOLAZIONI PERIODICHE
HAU17245
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzator e del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10322
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15123
Spegnere il motore quando si esegue la manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.

Effettuare operazi
oni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-2 per maggiori informazioni sulmonossido di carbonio.AVVERTENZA
HWA15461
I dischi, le pinze, i tamburi e i rivestimen-
ti delle pastiglie dei freni raggiungono
temperature molto elevate durante l’uso.
Lasciare raffreddare i componenti dei
freni prima di toccarli per evitare possi-bili ustioni.
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qua lificati (se applicabi-
le). I concessionar i Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
2RD-9-H0_1.book 1 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
1
2
3
4
567
8
9
10
11
12
HAU59370
Kit attrezziIl kit attrezzi si trova all’interno della scatola
portautensili.
Per accedere al kit attrezzi, aprire il coper-
chietto della serratura facendolo scorrere, inserire la chiave nella serratura e farle fare
un quarto di giro in senso orario.
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.
NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
1. Sbloccare.
2. Coperchietto della serratura
1. Kit di attrezzi in dotazione
1
2
1
2RD-9-H0_1.book 2 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
1
2
3
4
56
7
8
9
10
11
12
HAU46862
NOTA
I controlli annuali vanno eseguiti ogni anno, a meno che in precedenza, non si sia raggiunta la scadenza di un intervallo
chilometrico (o per il Regno Unito, la scadenza di un intervallo basato sulle miglia).

Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).

Affidare l’assistenza delle posizioni ev idenziate da un asterisco ad un concessionar io Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
HAU46911
Tabella di manutenzione periodica per il sistema di controllo emissioniN. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito del
carburante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. 
2Candela Controllare lo stato.
Pulire e ripristinare la distanza
elettrodi. 

3 *Va l vo l e Controllare il gioco valvole.
Regolare. 
4 *Iniezione
carburante Controllare il regime del minimo.

5 *Marmitta e tubo di
scarico Controllare che il morsetto a vite (i
morsetti a vite) non sia(no)
allentato(i). 
2RD-9-H0_1.book 3 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
1
2
3
4
567
8
9
10
11
12
6 *Sistema di
ammissione
dell’aria Controllare che la valvola di
interruzione dell’aria, la valvola
lamellare ed il tubo flessibile non
siano danneggiati.
Sostituire le parti danneggiate, se necessario. 
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
2RD-9-H0_1.book 4 ページ ２０１３年１２月３日　火曜日　午後２時３２分

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
1
2
3
4
56
7
8
9
10
11
12
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento filtrante Sostituire. Ogni 20000 km (12500 mi)
2Frizione Controllare il funzionamento.
Regolare. 
3 *Catena di
distribuzione Controllare il tenditore catena di
distribuzione.
Regolare se necessario. 
4 *Impianto di
decompressione Controllare il funzionamento.
Regolare o sostituire il cavo.

5 *Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo.
Regolare il gioco della leva freno. 
Sostituire le pastiglie freni . Se consumate fino al limite
6 *Freno posteriore Controllare il funzionamento e
regolare il gioco del pedale del
freno. 
Sostituire le ganasce freno . Se consumate fino al limite
7 *Tu b o f r e n o Controllare se vi sono
fessurazioni o danneggiamenti.
Controllare che la posa e il serraggio siano corretti. 
Sostituire. Ogni 4 anni
8 *Liquido freni Sostituire. Ogni 2 anni
9 *Ruote Controllare il disassamento, il
serraggio dei raggi e
danneggiamenti.
Serrare i raggi se necessario. 
2RD-9-H0_1.book 5 ページ ２０１３年１２月３日　火曜日　午後２時３２分
