Beskrivning
MAU63371

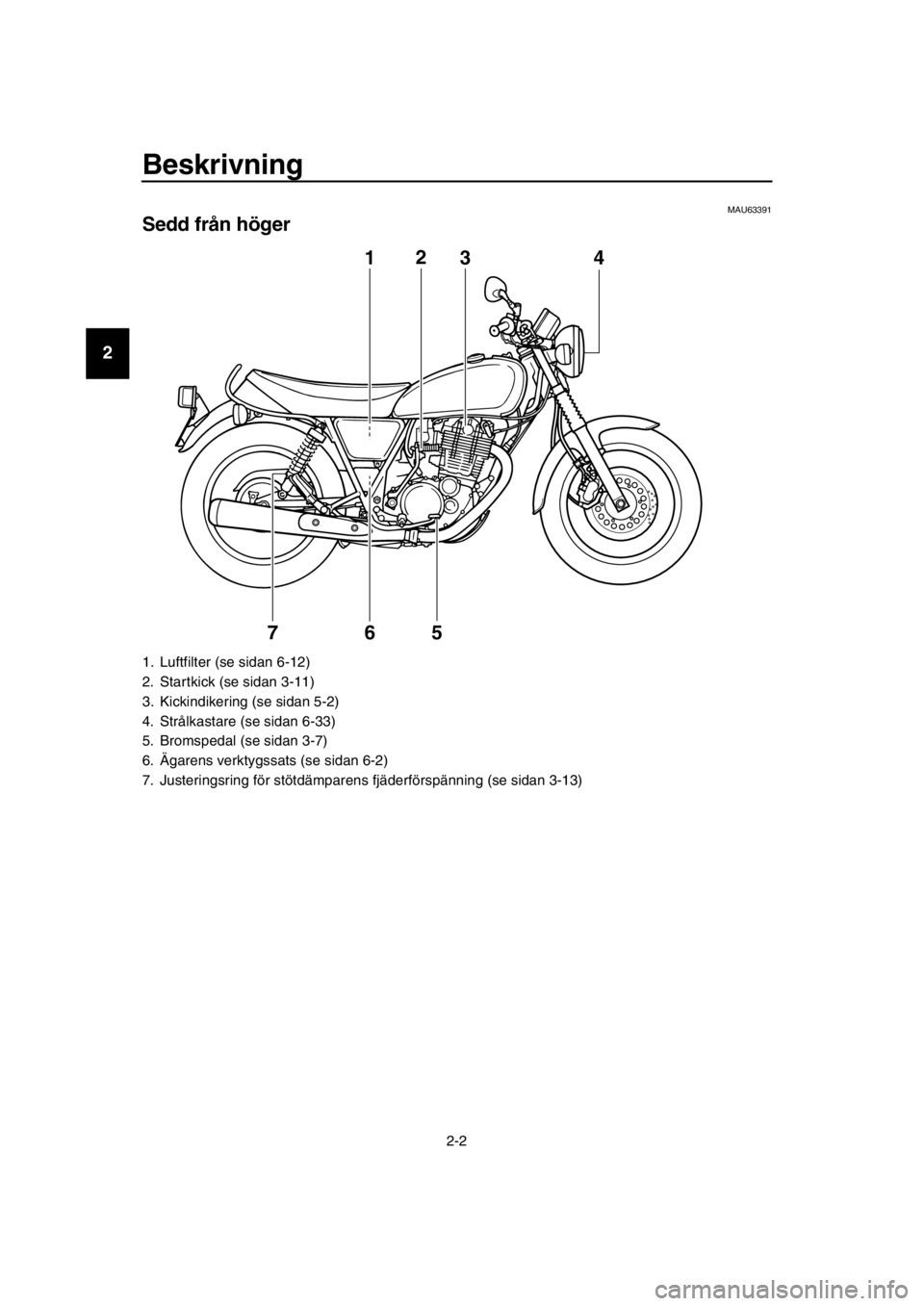

Sedd från vänster
1. Oljesticka (se sidan 6-9)
2. Påfyllningslock för motorolja (se sidan 6-9)
3. Tanklock (se sidan 3-7)
4. Bensinkran (se sidan 3-11)
5. Batteri (se sidan 6-30)
6. Säkring (se sidan 6-31)
7. Justeringsring för stötdämparens fjäderförspänning (se sidan 3-13)
8. Växelpedal (se sidan 3-6)
1, 2 4
5, 63
7
8
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Beskrivning
2-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU63391

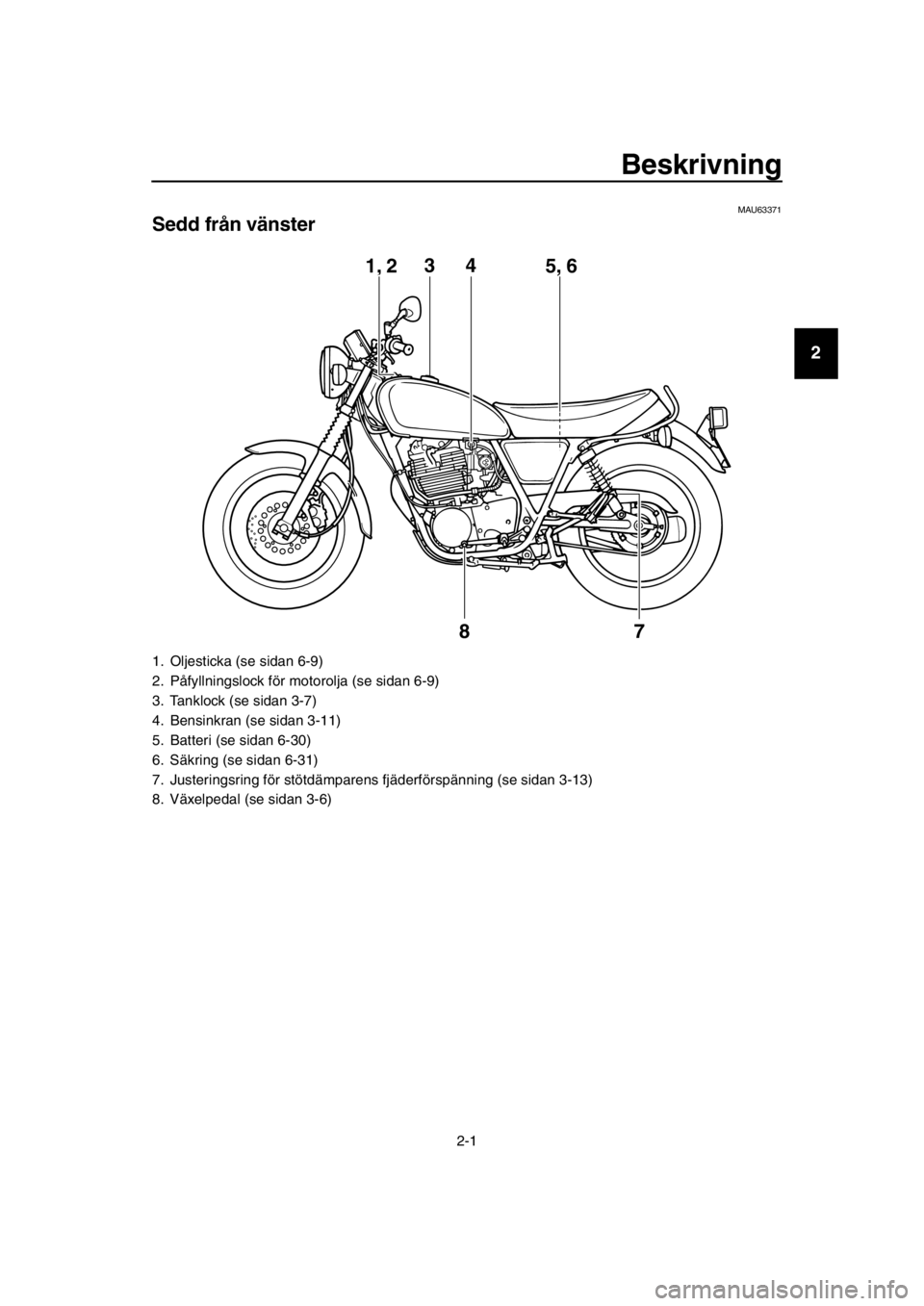

Sedd från höger
1. Luftfilter (se sidan 6-12)
2. Startkick (se sidan 3-11)
3. Kickindikering (se sidan 5-2)
4. Strålkastare (se sidan 6-33)
5. Bromspedal (se sidan 3-7)
6. Ägarens verktygssats (se sidan 6-2)
7. Justeringsring för stötdämparens fjäderförspänning (se sidan 3-13)
12
4
563
7
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Beskrivning
2-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU63401

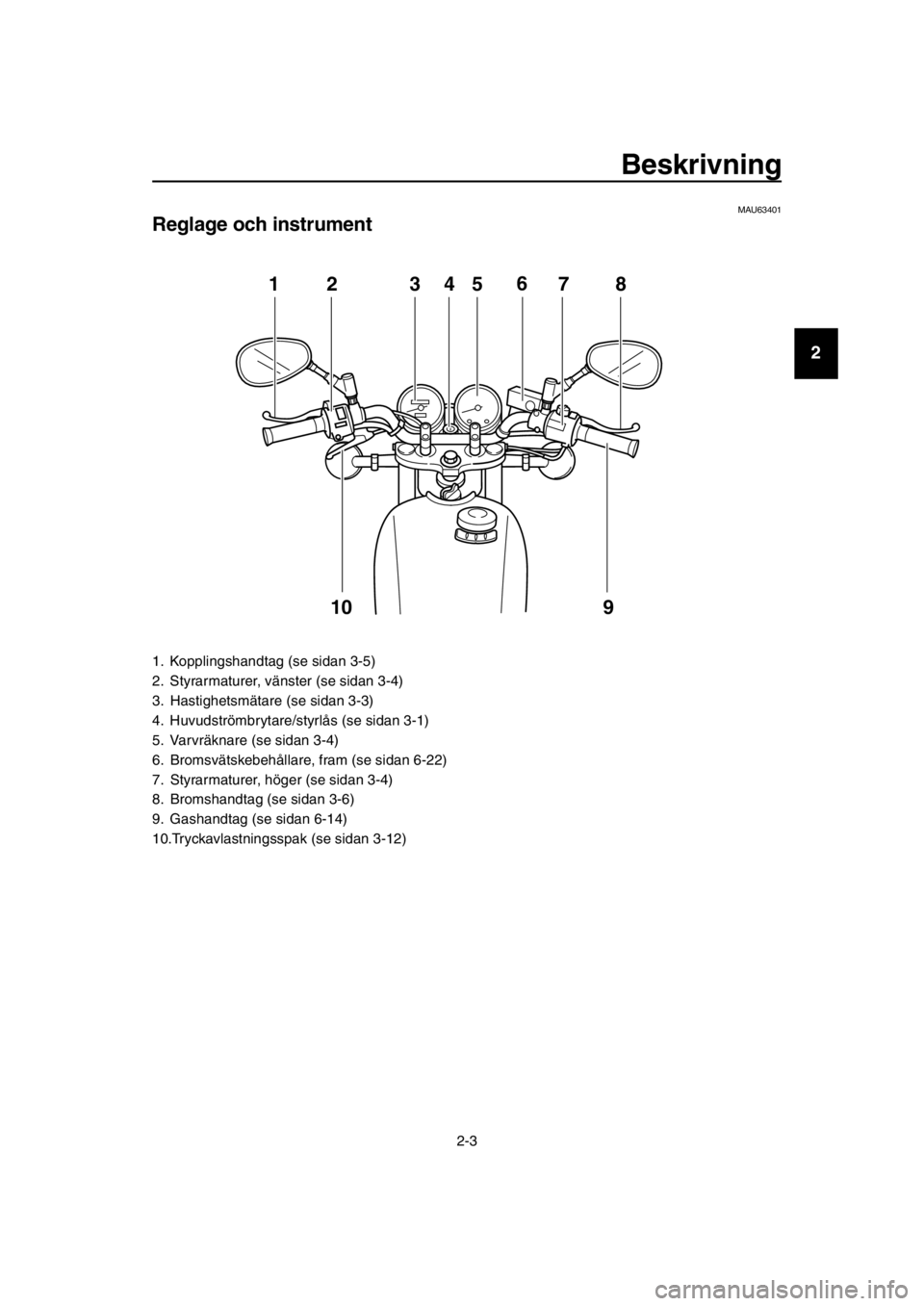

Reglage och instrument
1. Kopplingshandtag (se sidan 3-5)
2. Styrarmaturer, vänster (se sidan 3-4)
3. Hastighetsmätare (se sidan 3-3)
4. Huvudströmbrytare/styrlås (se sidan 3-1)
5. Varvräknare (se sidan 3-4)
6. Bromsvätskebehållare, fram (se sidan 6-22)
7. Styrarmaturer, höger (se sidan 3-4)
8. Bromshandtag (se sidan 3-6)
9. Gashandtag (se sidan 6-14)
10.Tryckavlastnings spak (se sidan 3-12)
12 345 78
9
6
10
2RD-F8199-M1.book 3 ページ ２０１５年９月２３日　水曜日　午後１時２９分

3-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Instrument och kontrollfunktioner
MAU10462

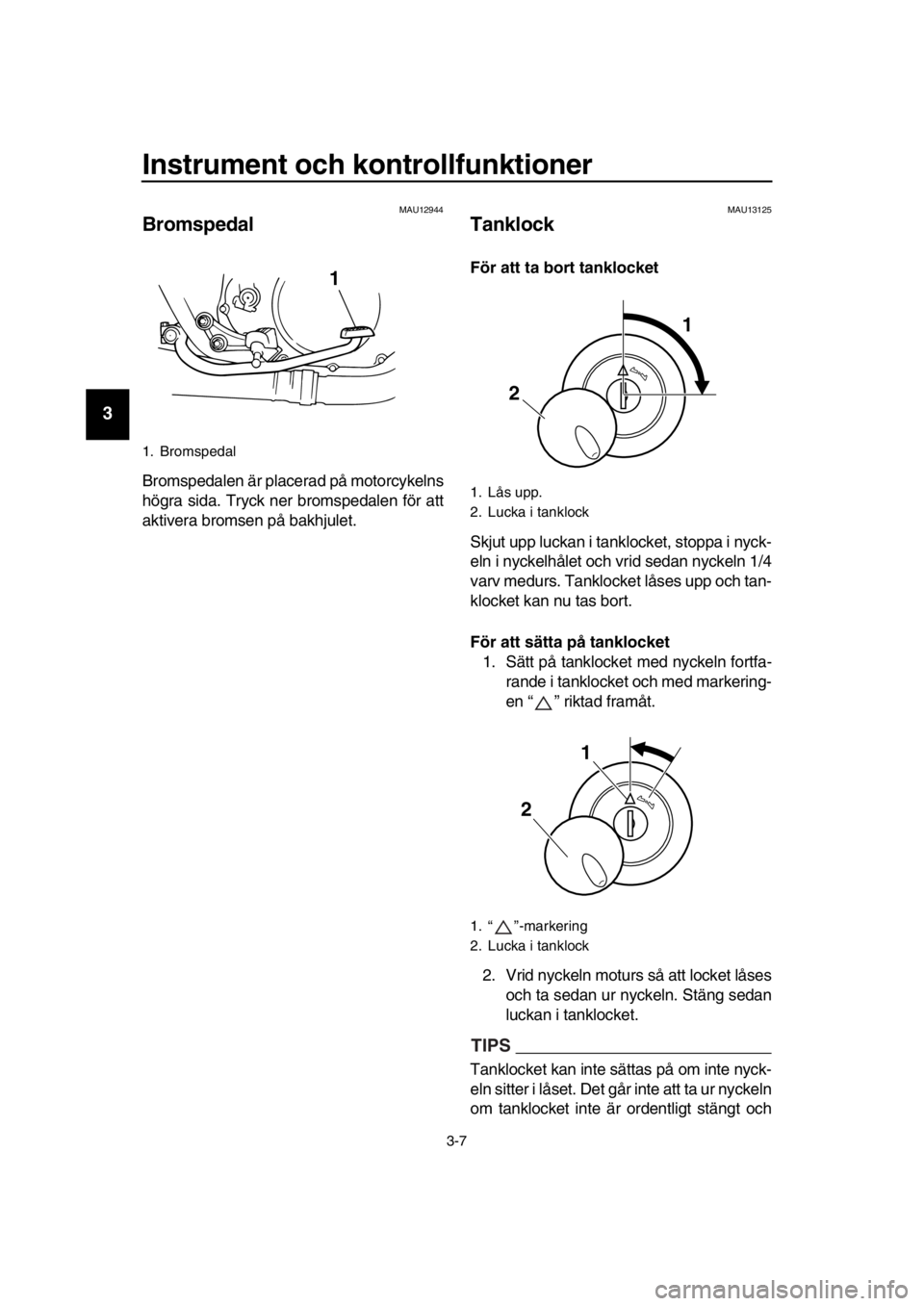

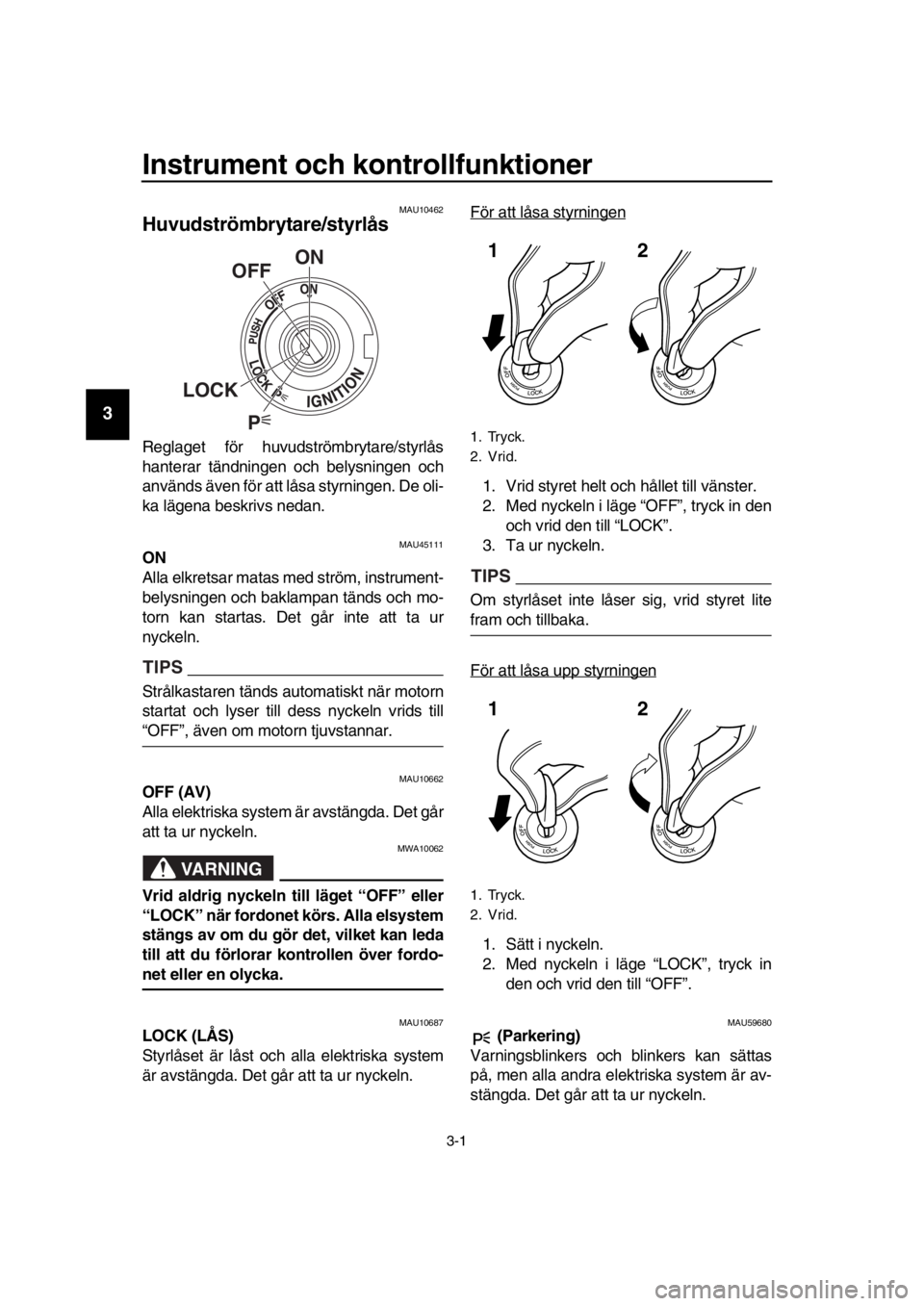

Huvudströmbrytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
MAU45111ON
Alla elkretsar matas med ström, instrument-
belysningen och baklampan tänds och mo-
torn kan startas. Det går inte att ta ur
nyckeln.
TIPS
Strålkastaren tänds aut omatiskt när motorn
startat och lyser till dess nyckeln vrids till
“OFF”, även om motorn tjuvstannar.
MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU10687LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt
och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
För att låsa upp styrningen
1. Sätt i nyckeln.
2. Med nyckeln i läge “LOCK”, tryck in den och vrid den till “OFF”.
MAU59680 (Parkering)
Varningsblinkers och blinkers kan sättas
på, men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.
1. Tryck.
2. Vrid.
12
12
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA20760
Använd inte varningsblinkers eller blin-
kers under någon längre tid eftersom
batteriet kan laddas ur.
MAU49398

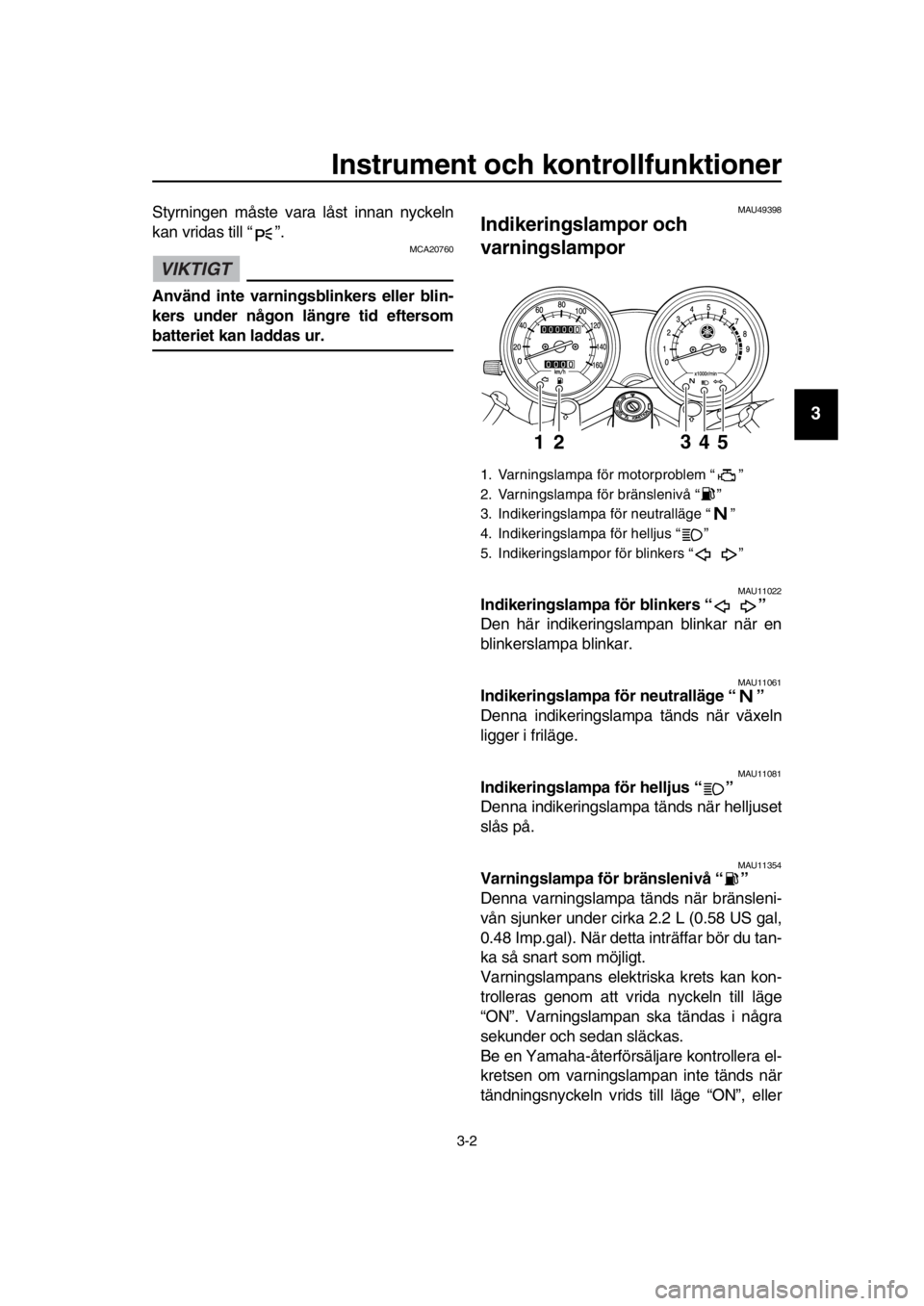

Indikeringslampor och
varningslampor
MAU11022Indikeringslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU11061Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11354Varningslampa för bränslenivå “ ”
Denna varningslampa tänds när bränsleni-
vån sjunker under cirka 2.2 L (0.58 US gal,
0.48 Imp.gal). När detta inträffar bör du tan-
ka så snart som möjligt.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
1. Varningslampa för motorproblem “ ”
2. Varningslampa för bränslenivå “ ”
3. Indikeringslampa för neutralläge “ ”
4. Indikeringslampa för helljus “ ”
5. Indikeringslampor för blinkers “ ”
4
2
153
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
fortsätter att lysa efter det att motorn startat.
MAU11486Varningslampa för motorproblem “ ”
Denna varningslampa tänds om ett fel av-
känns i en elektrisk krets som övervakar
motorn. Om detta inträffar, låt en Yamaha-
återförsäljare kontrollera motorcykeln.
Varningslampans elektriska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återförsäljare kontrollera el-
kretsen om varningslampan inte tänds när
tändningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn startat.
MAU11631

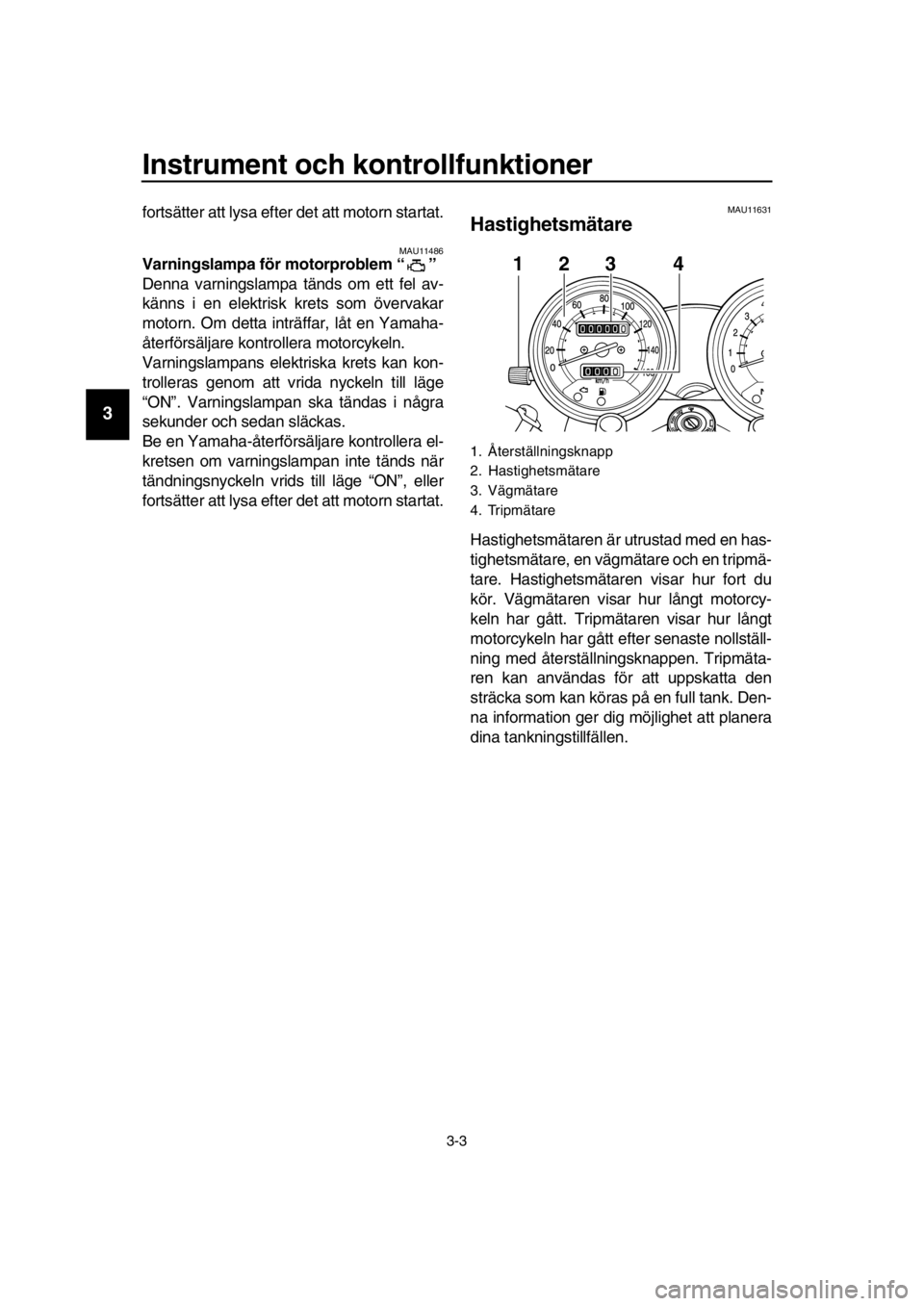

Hastighetsmätare
Hastighetsmätaren är utrustad med en has-
tighetsmätare, en vägmätare och en tripmä-
tare. Hastighetsmätaren visar hur fort du
kör. Vägmätaren visa r hur långt motorcy-
keln har gått. Tripmätaren visar hur långt
motorcykeln har gått efter senaste nollställ-
ning med återställningsknappen. Tripmäta-
ren kan användas för att uppskatta den
sträcka som kan köras på en full tank. Den-
na information ger dig möjlighet att planera
dina tankningstillfällen.
1. Återställningsknapp
2. Hastighetsmätare
3. Vägmätare
4. Tripmätare
123 4
2RD-F8199-M1.book 3 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU11882
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som mo torn har och anpassa
körningen till motorns bästa varvtalsområ-
de.
VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 7000 v/min och över
MAU1234H
Styrarmaturer
Vänster
Vänster
Höger
MAU12352Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
1. Varvräknare
2. Varvräknarens röda fält
1
2
1. Avbländningskontakt “ / ”
2. Ljusblinkknapp “ ”
1. Blinkersomkopplare “ / ”
2. Signalknapp “ ”
1. Stoppknapp “ / ”
2. Varningsblinkersomkopplare “ / ”
1
2
1
2
1
2
2RD-F8199-M1.book 4 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
set.
TIPS
Ljusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAU12401Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få helljus
och till läge “ ” för att få halvljus.
MAU12461Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vänster
blinkers, skjut knappen till “ ”. När du släp-
per knappen återgår den till sitt mittläge. För
att stänga av blinkningen, tryck in knappen
när den har återgått till sitt mittläge.
MAU12501Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12661Stoppknapp “ / ”
Ställ in knappen på “ ” innan motorn star-
tas. För knappen till läge “ ” för att stoppa
motorn i en nödsituation, exempelvis om
motorcykeln välter eller om gasreglaget
hänger sig.
MAU12735Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, använd
omkopplaren för att sätta på varningsblin-
kers (alla blinkerslampor blinkar samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.
VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batterie t kan laddas ur.
MAU12822
Kopplingshandtag
Kopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-14.)
1. Kopplingshandtag
1
2RD-F8199-M1.book 5 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU12872

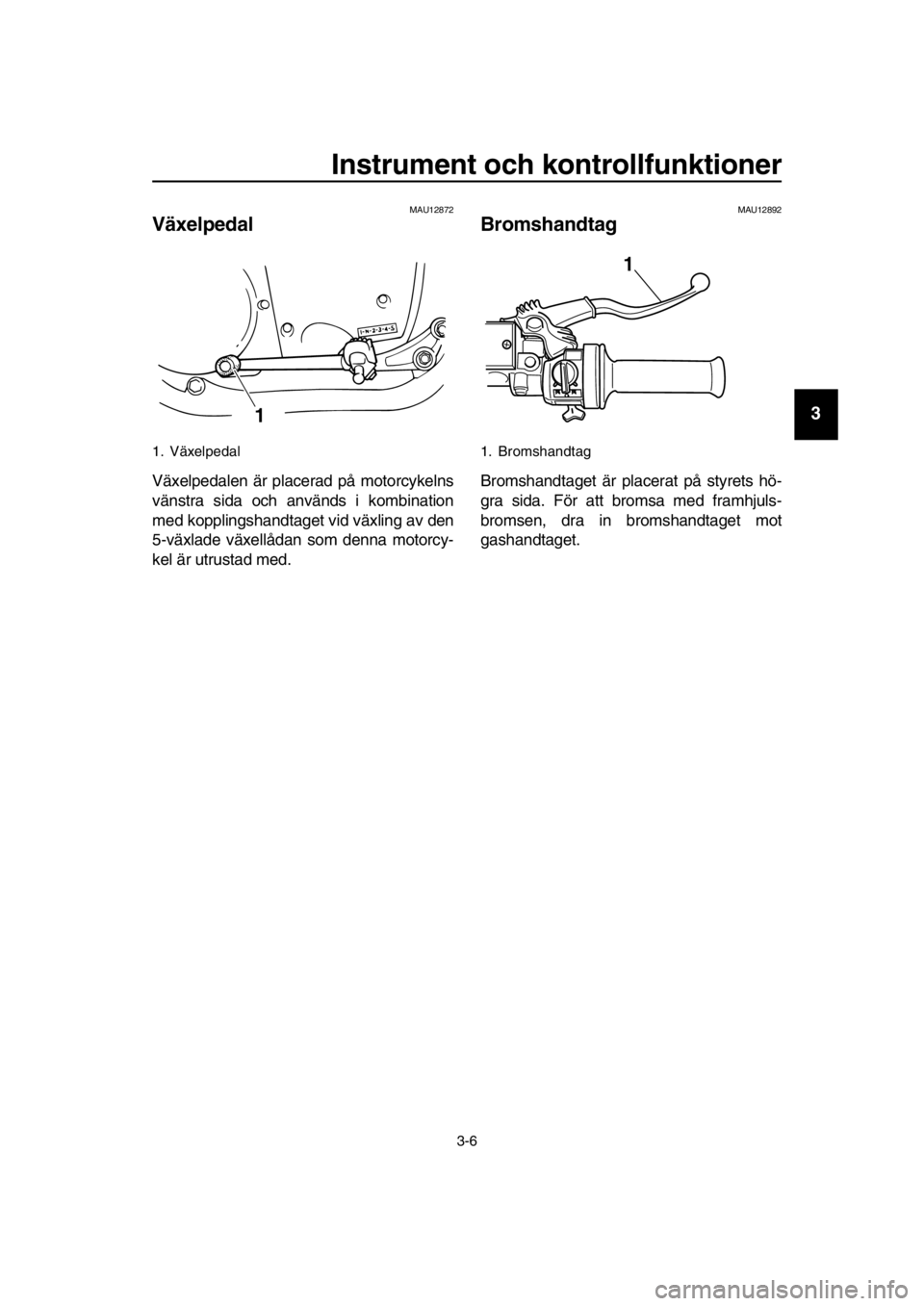

Växelpedal
Växelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
5-växlade växellådan som denna motorcy-
kel är utrustad med.
MAU12892
Bromshandtag
Bromshandtaget är plac erat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
1. Växelpedal
1
1. Bromshandtag
1
2RD-F8199-M1.book 6 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU12944
Bromspedal
Bromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU13125
Tanklock
För att ta bort tanklocket
Skjut upp luckan i tanklocket, stoppa i nyck-
eln i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och tan-
klocket kan nu tas bort.
För att sätta på tanklocket 1. Sätt på tanklocket med nyckeln fortfa- rande i tanklocket och med markering-
en “ ” riktad framåt.
2. Vrid nyckeln moturs så att locket låses och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.
TIPS
Tanklocket kan inte sättas på om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln
om tanklocket inte är ordentligt stängt och
1. Bromspedal
1
1. Lås upp.
2. Lucka i tanklock
1. “ ”-markering
2. Lucka i tanklock
2
