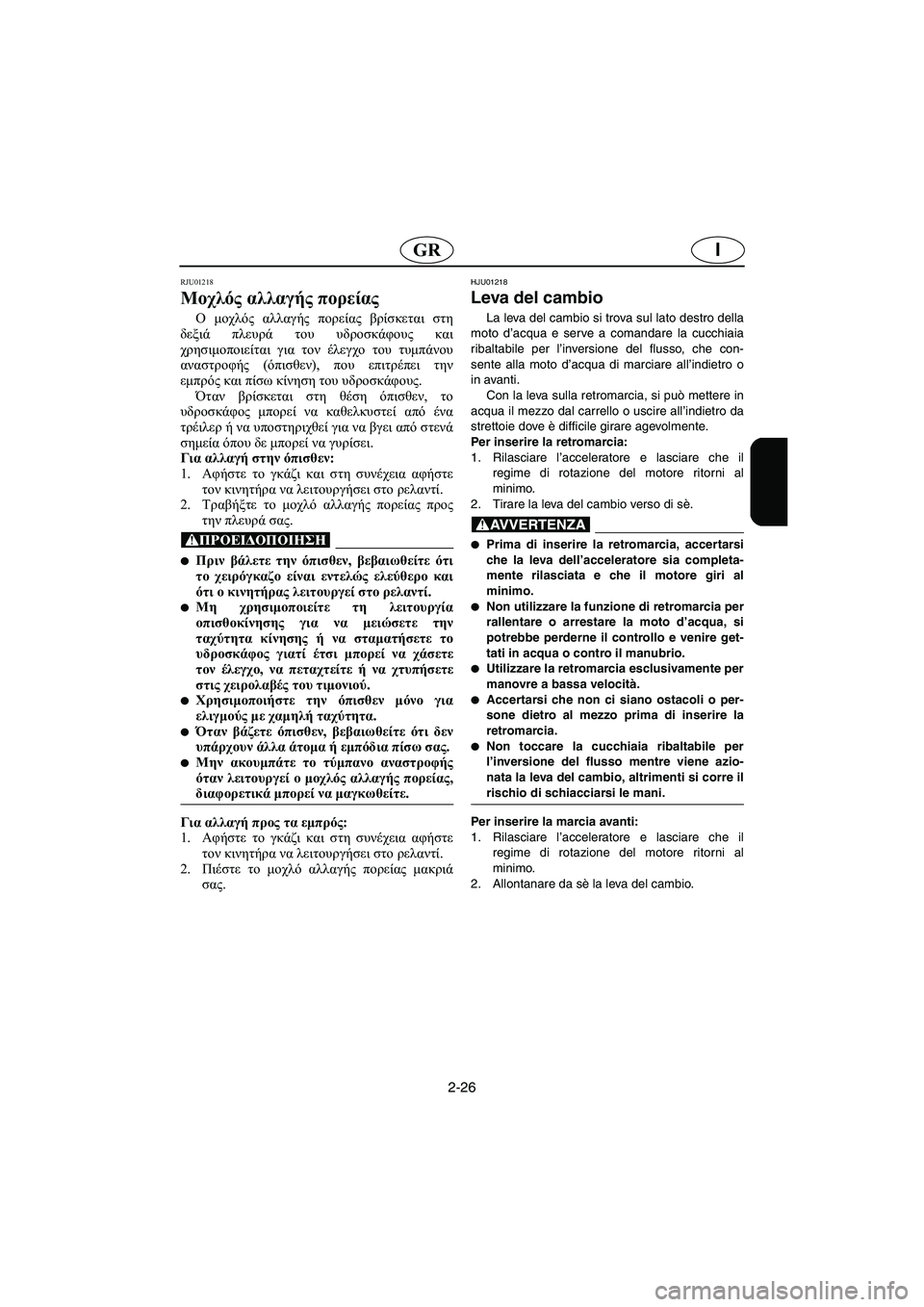

Μοχλός αλλαγής πορείας
Ο μοχλός αλλαγής πορείας βρίσκεται στη
δεξιά πλευρά του υδροσκάφους και
χρησιμοποιείται για τον έλεγχο του τυμπάνου
αναστροφής (όπισθεν), που επιτρέπει την
εμπρός και πίσω κίνηση του υδροσκάφους.
Όταν βρίσκεται στη θέση όπισθεν, το
υδροσκάφος μπορεί να καθελκυστεί από ένα
τρέιλερ ή να υποστηριχθεί για να βγει από στενά
σημεία όπου δε μπορεί να γυρίσει.
Για αλλαγή στην όπισθεν:
1.Αφήστε το γκάζι και στη συνέχεια αφήστε
τον κινητήρα να λειτουργήσει στο ρελαντί.
2.Τραβήξτε το μοχλό αλλαγής πορείας προς
την πλευρά σας.
@
Πριν βάλετε την όπισθεν, βεβαιωθείτε ότι
το χειρόγκαζο είναι εντελώς ελεύθερο και
ότι ο κινητήρας λειτουργεί στο ρελαντί.

Μη χρησιμοποιείτε τη λειτουργία
οπισθοκίνησης για να μειώσετε την
ταχύτητα κίνησης ή να σταματήσετε το
υδροσκάφος γιατί έτσι μπορεί να χάσετε
τον έλεγχο, να πεταχτείτε ή να χτυπήσετε
στις χειρολαβές του τιμονιού.

Χρησιμοποιήστε την όπισθεν μόνο για
ελιγμούς με χαμηλή ταχύτητα.

Όταν βάζετε όπισθεν, βεβαιωθείτε ότι δεν
υπάρχουν άλλα άτομα ή εμπόδια πίσω σας.

Μην ακουμπάτε το τύμπανο αναστροφής
όταν λειτουργεί ο μοχλός αλλαγής πορείας,
διαφορετικά μπορεί να μαγκωθείτε.
@
Για αλλαγή προς τα εμπρός:
1.Αφήστε το γκάζι και στη συνέχεια αφήστε
τον κινητήρα να λειτουργήσει στο ρελαντί.
2.Πιέστε το μοχλό αλλαγής πορείας μακριά
σας.
HJU01218
Leva del cambio
La leva del cambio si trova sul lato destro della
moto d’acqua e serve a comandare la cucchiaia
ribaltabile per l’inversione del flusso, che con-
sente alla moto d’acqua di marciare all’indietro o
in avanti.
Con la leva sulla retromarcia, si può mettere in
acqua il mezzo dal carrello o uscire all’indietro da
strettoie dove è difficile girare agevolmente.
Per inserire la retromarcia:
1. Rilasciare l’acceleratore e lasciare che il
regime di rotazione del motore ritorni al
minimo.
2. Tirare la leva del cambio verso di sè.
@
Prima di inserire la retromarcia, accertarsi
che la leva dell’acceleratore sia completa-
mente rilasciata e che il motore giri al
minimo.

Non utilizzare la funzione di retromarcia per
rallentare o arrestare la moto d’acqua, si
potrebbe perderne il controllo e venire get-
tati in acqua o contro il manubrio.

Utilizzare la retromarcia esclusivamente per
manovre a bassa velocità.

Accertarsi che non ci siano ostacoli o per-
sone dietro al mezzo prima di inserire la
retromarcia.

Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre viene azio-
nata la leva del cambio, altrimenti si corre il
rischio di schiacciarsi le mani.
@
Per inserire la marcia avanti:
1. Rilasciare l’acceleratore e lasciare che il
regime di rotazione del motore ritorni al
minimo.
2. Allontanare da sè la leva del cambio.
UGU5B0.book Page 26 Monday, July 9, 2001 12:32 PM

2-27
P
PJU01022

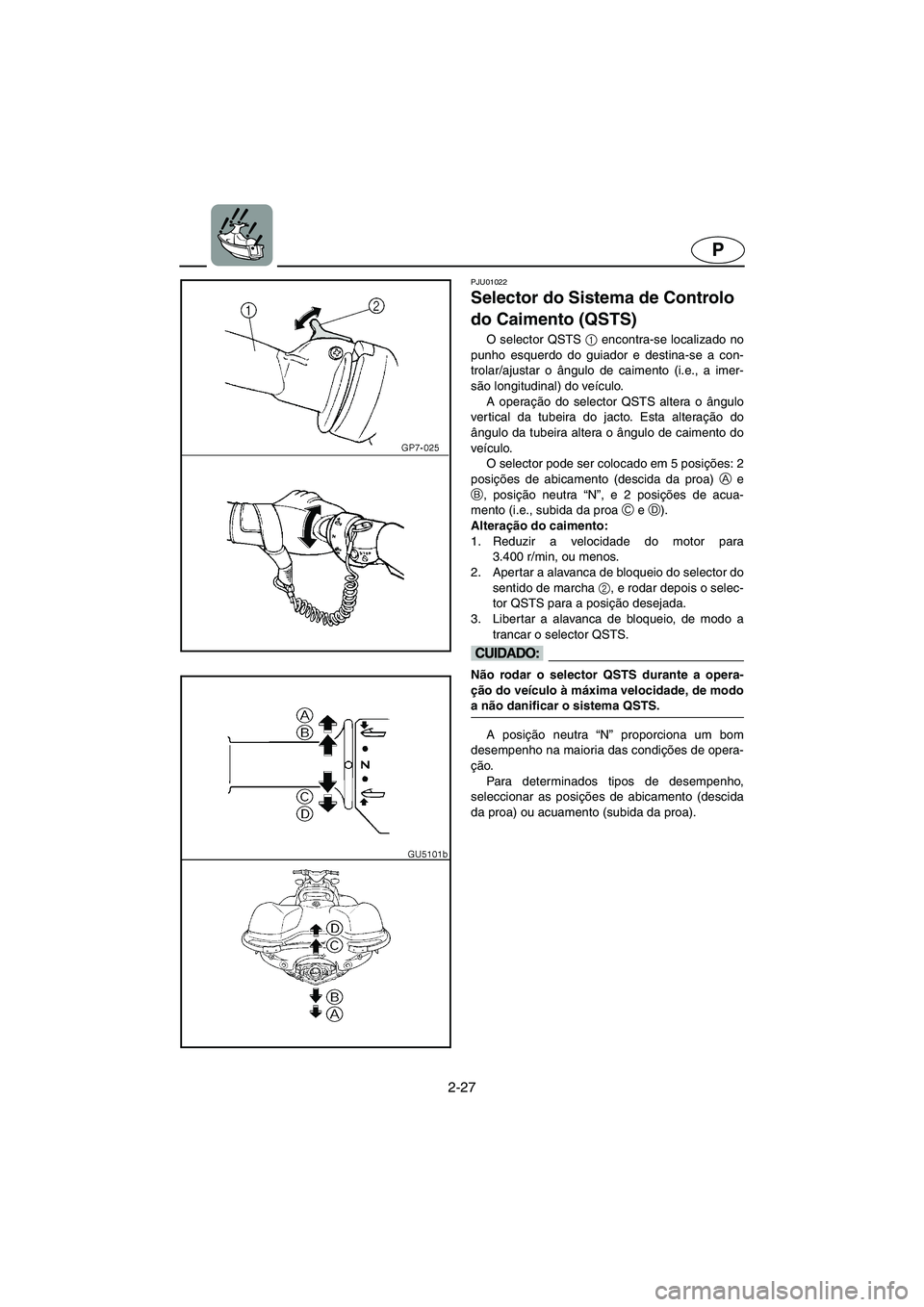

Selector do Sistema de Controlo
do Caimento (QSTS)
O selector QSTS 1
encontra-se localizado no
punho esquerdo do guiador e destina-se a con-
trolar/ajustar o ângulo de caimento (i.e., a imer-
são longitudinal) do veículo.
A operação do selector QSTS altera o ângulo
vertical da tubeira do jacto. Esta alteração do
ângulo da tubeira altera o ângulo de caimento do
veículo.
O selector pode ser colocado em 5 posições: 2
posições de abicamento (descida da proa) A
e
B
, posição neutra “N”, e 2 posições de acua-
mento (i.e., subida da proa C
e D
).
Alteração do caimento:
1. Reduzir a velocidade do motor para
3.400 r/min, ou menos.
2. Apertar a alavanca de bloqueio do selector do
sentido de marcha 2
, e rodar depois o selec-
tor QSTS para a posição desejada.
3. Libertar a alavanca de bloqueio, de modo a
trancar o selector QSTS.
@ Não rodar o selector QSTS durante a opera-
ção do veículo à máxima velocidade, de modo
a não danificar o sistema QSTS.
@
A posição neutra “N” proporciona um bom
desempenho na maioria das condições de opera-
ção.
Para determinados tipos de desempenho,
seleccionar as posições de abicamento (descida
da proa) ou acuamento (subida da proa).
UGU5B0.book Page 27 Monday, July 9, 2001 12:32 PM

2-28
IGR
RJU01022

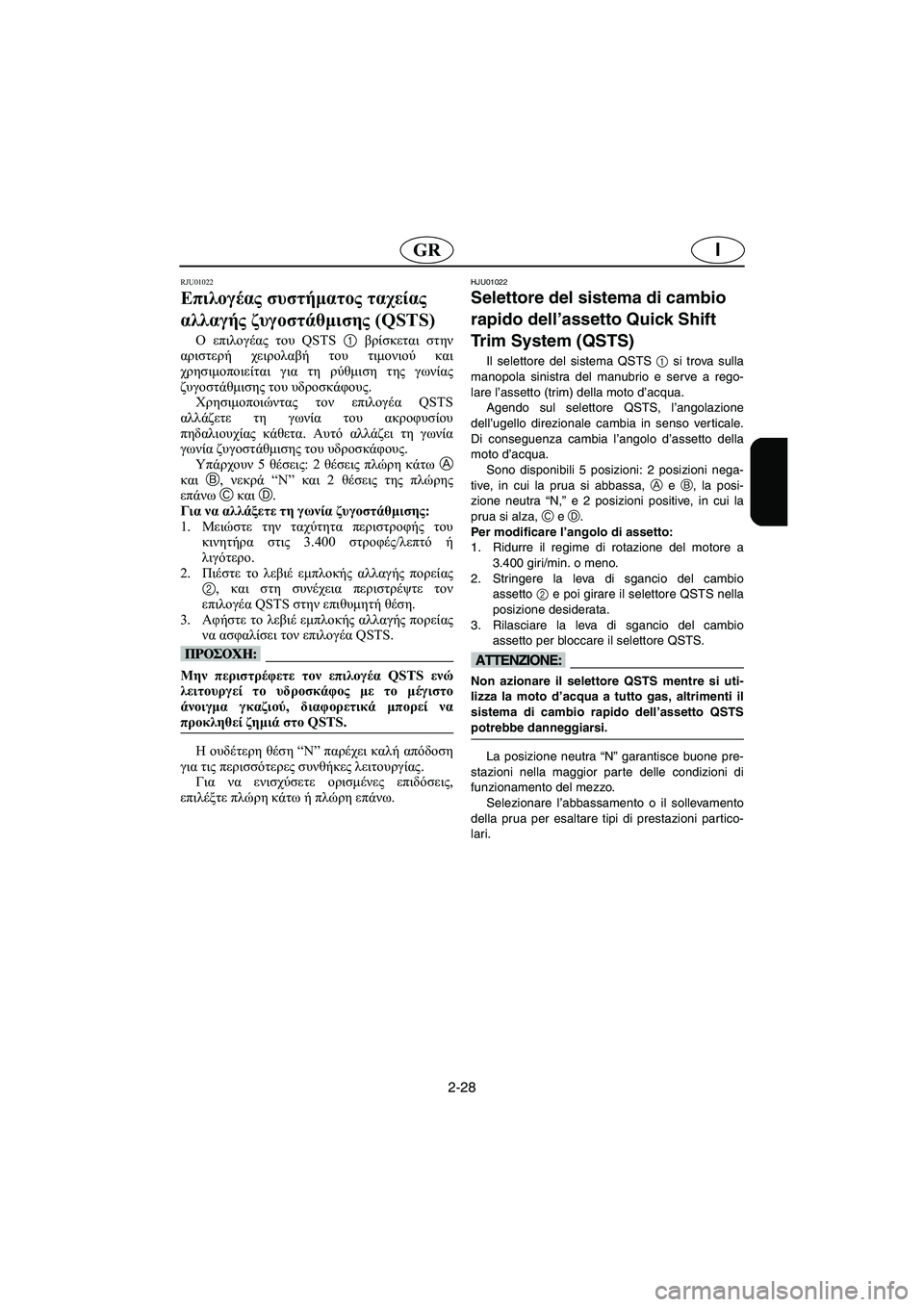

Επιλογέας συστήματος ταχείας
αλλαγής ζυγοστάθμισης (QSTS)
Ο επιλογέας του QSTS 1 βρίσκεται στην
αριστερή χειρολαβή του τιμονιού και
χρησιμοποιείται για τη ρύθμιση της γωνίας
ζυγοστάθμισης του υδροσκάφους.
Χρησιμοποιώντας τον επιλογέα QSTS
αλλάζετε τη γωνία του ακροφυσίου
πηδαλιουχίας κάθετα. Αυτό αλλάζει τη γωνία
γωνία ζυγοστάθμισης του υδροσκάφους.
Υπάρχουν 5 θέσεις: 2 θέσεις πλώρη κάτω A
και B, νεκρά “N” και 2 θέσεις της πλώρης
επάνω C και D.
Για να αλλάξετε τη γωνία ζυγοστάθμισης:
1.Μειώστε την ταχύτητα περιστροφής του
κινητήρα στις 3.400 στροφές/λεπτό ή
λιγότερο.
2.Πιέστε το λεβιέ εμπλοκής αλλαγής πορείας
2, και στη συνέχεια περιστρέψτε τον
επιλογέα QSTS στην επιθυμητή θέση.
3.Αφήστε το λεβιέ εμπλοκής αλλαγής πορείας
να ασφαλίσει τον επιλογέα QSTS.
@ Μην περιστρέφετε τον επιλογέα QSTS ενώ
λειτουργεί το υδροσκάφος με το μέγιστο
άνοιγμα γκαζιού, διαφορετικά μπορεί να
προκληθεί ζημιά στο QSTS.
@
H ουδέτερη θέση “N” παρέχει καλή απόδοση
για τις περισσότερες συνθήκες λειτουργίας.
Για να ενισχύσετε ορισμένες επιδόσεις,
επιλέξτε πλώρη κάτω ή πλώρη επάνω.
HJU01022
Selettore del sistema di cambio
rapido dell’assetto Quick Shift
Trim System (QSTS)
Il selettore del sistema QSTS
1 si trova sulla
manopola sinistra del manubrio e serve a rego-
lare l’assetto (trim) della moto d’acqua.
Agendo sul selettore QSTS, l’angolazione
dell’ugello direzionale cambia in senso ver ticale.
Di conseguenza cambia l’angolo d’assetto della
moto d’acqua.
Sono disponibili 5 posizioni: 2 posizioni nega-
tive, in cui la prua si abbassa, A e B, la posi-
zione neutra “N,” e 2 posizioni positive, in cui la
prua si alza, C e D.
Per modificare l’angolo di assetto:
1. Ridurre il regime di rotazione del motore a
3.400 giri/min. o meno.
2. Stringere la leva di sgancio del cambio
assetto 2 e poi girare il selettore QSTS nella
posizione desiderata.
3. Rilasciare la leva di sgancio del cambio
assetto per bloccare il selettore QSTS.
@ Non azionare il selettore QSTS mentre si uti-
lizza la moto d’acqua a tutto gas, altrimenti il
sistema di cambio rapido dell’assetto QSTS
potrebbe danneggiarsi.
@
La posizione neutra “N” garantisce buone pre-
stazioni nella maggior parte delle condizioni di
funzionamento del mezzo.
Selezionare l’abbassamento o il sollevamento
della prua per esaltare tipi di prestazioni partico-
lari.
UGU5B0.book Page 28 Monday, July 9, 2001 12:32 PM

2-29
P
PJU01023

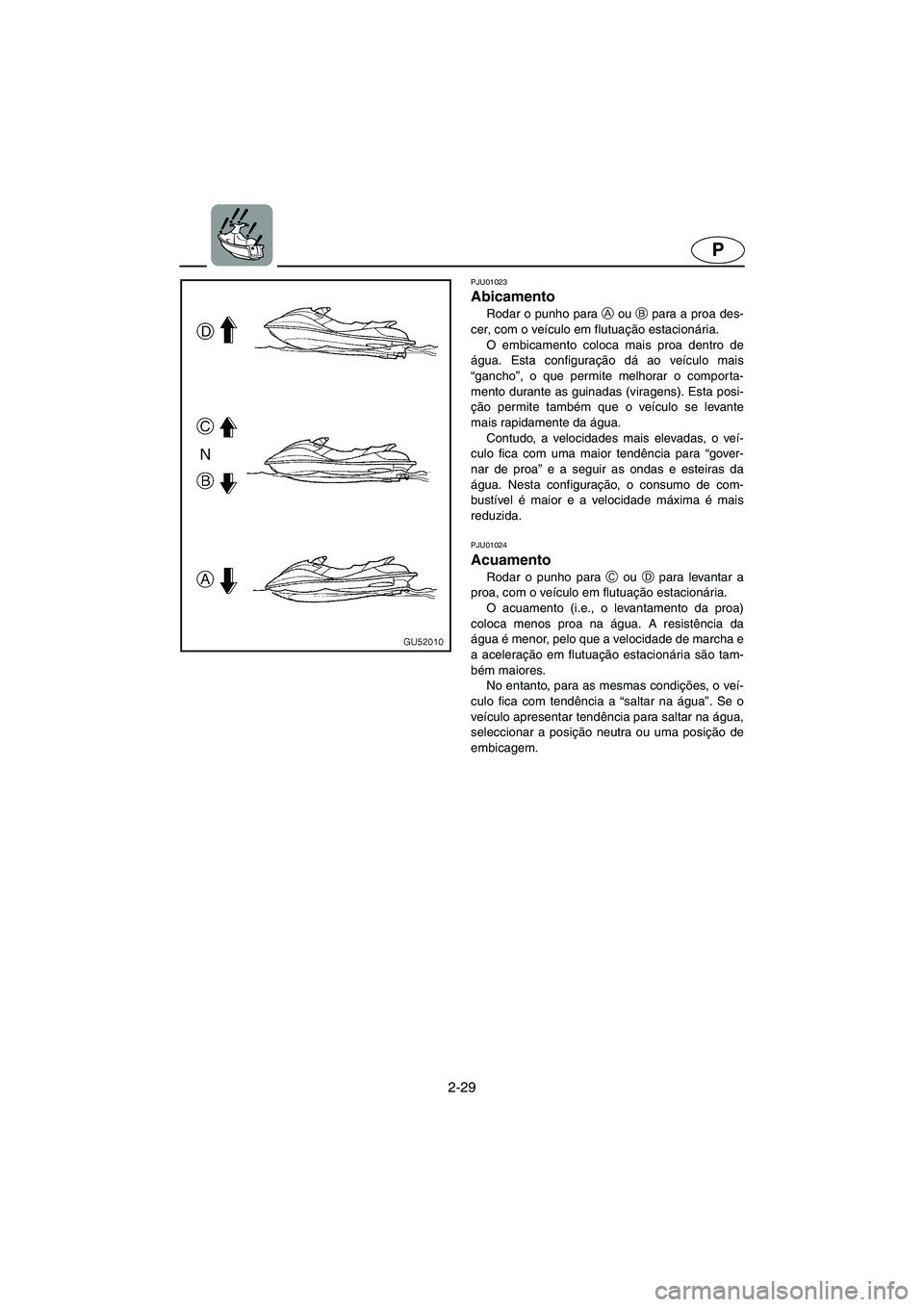

Abicamento
Rodar o punho para A
ou B
para a proa des-
cer, com o veículo em flutuação estacionária.
O embicamento coloca mais proa dentro de
água. Esta configuração dá ao veículo mais
“gancho”, o que permite melhorar o comporta-
mento durante as guinadas (viragens). Esta posi-
ção permite também que o veículo se levante
mais rapidamente da água.
Contudo, a velocidades mais elevadas, o veí-
culo fica com uma maior tendência para “gover-
nar de proa” e a seguir as ondas e esteiras da
água. Nesta configuração, o consumo de com-
bustível é maior e a velocidade máxima é mais
reduzida.
PJU01024
Acuamento
Rodar o punho para C
ou D
para levantar a
proa, com o veículo em flutuação estacionária.
O acuamento (i.e., o levantamento da proa)
coloca menos proa na água. A resistência da
água é menor, pelo que a velocidade de marcha e
a aceleração em flutuação estacionária são tam-
bém maiores.
No entanto, para as mesmas condições, o veí-
culo fica com tendência a “saltar na água”. Se o
veículo apresentar tendência para saltar na água,
seleccionar a posição neutra ou uma posição de
embicagem.
UGU5B0.book Page 29 Monday, July 9, 2001 12:32 PM

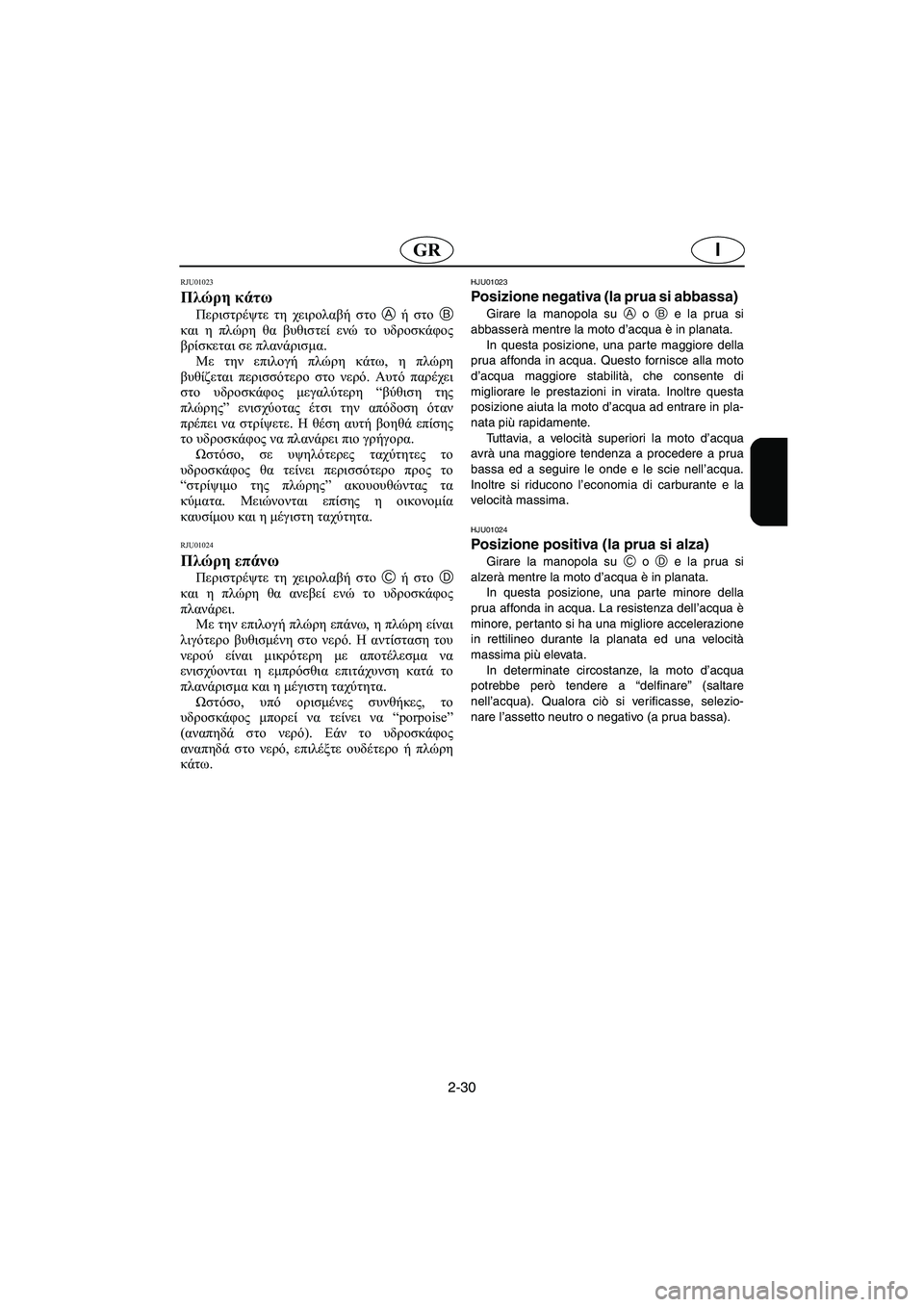

2-30
IGR
RJU01023
Πλώρη κάτω
Περιστρέψτε τη χειρολαβή στο A ή στο B
και η πλώρη θα βυθιστεί ενώ το υδροσκάφος
βρίσκεται σε πλανάρισμα.
Με την επιλογή πλώρη κάτω, η πλώρη
βυθίζεται περισσότερο στο νερό. Αυτό παρέχει
στο υδροσκάφος μεγαλύτερη “βύθιση της
πλώρης” ενισχύοτας έτσι την απόδοση όταν
πρέπει να στρίψετε. Η θέση αυτή βοηθά επίσης
το υδροσκάφος να πλανάρει πιο γρήγορα.
Ωστόσο, σε υψηλότερες ταχύτητες το
υδροσκάφος θα τείνει περισσότερο προς το
“στρίψιμο της πλώρης” ακουουθώντας τα
κύματα. Μειώνονται επίσης η οικονομία
καυσίμου και η μέγιστη ταχύτητα.
RJU01024
Πλώρη επάνω
Περιστρέψτε τη χειρολαβή στο C ή στο D
και η πλώρη θα ανεβεί ενώ το υδροσκάφος
πλανάρει.
Με την επιλογή πλώρη επάνω, η πλώρη είναι
λιγότερο βυθισμένη στο νερό. H αντίσταση του
νερού είναι μικρότερη με αποτέλεσμα να
ενισχύονται η εμπρόσθια επιτάχυνση κατά το
πλανάρισμα και η μέγιστη ταχύτητα.
Ωστόσο, υπό ορισμένες συνθήκες, το
υδροσκάφος μπορεί να τείνει να “porpoise”
(αναπηδά στο νερό). Εάν το υδροσκάφος
αναπηδά στο νερό, επιλέξτε ουδέτερο ή πλώρη
κάτω.
HJU01023
Posizione negativa (la prua si abbassa)
Girare la manopola su
A o B e la prua si
abbasserà mentre la moto d’acqua è in planata.
In questa posizione, una parte maggiore della
prua affonda in acqua. Questo fornisce alla moto
d’acqua maggiore stabilità, che consente di
migliorare le prestazioni in virata. Inoltre questa
posizione aiuta la moto d’acqua ad entrare in pla-
nata più rapidamente.
Tuttavia, a velocità superiori la moto d’acqua
avrà una maggiore tendenza a procedere a prua
bassa ed a seguire le onde e le scie nell’acqua.
Inoltre si riducono l’economia di carburante e la
velocità massima.
HJU01024
Posizione positiva (la prua si alza)
Girare la manopola su C o D e la prua si
alzerà mentre la moto d’acqua è in planata.
In questa posizione, una par te minore della
prua affonda in acqua. La resistenza dell’acqua è
minore, pertanto si ha una migliore accelerazione
in rettilineo durante la planata ed una velocità
massima più elevata.
In determinate circostanze, la moto d’acqua
potrebbe però tendere a “delfinare” (saltare
nell’acqua). Qualora ciò si verificasse, selezio-
nare l’assetto neutro o negativo (a prua bassa).
UGU5B0.book Page 30 Monday, July 9, 2001 12:32 PM

2-31
P
PJU01219

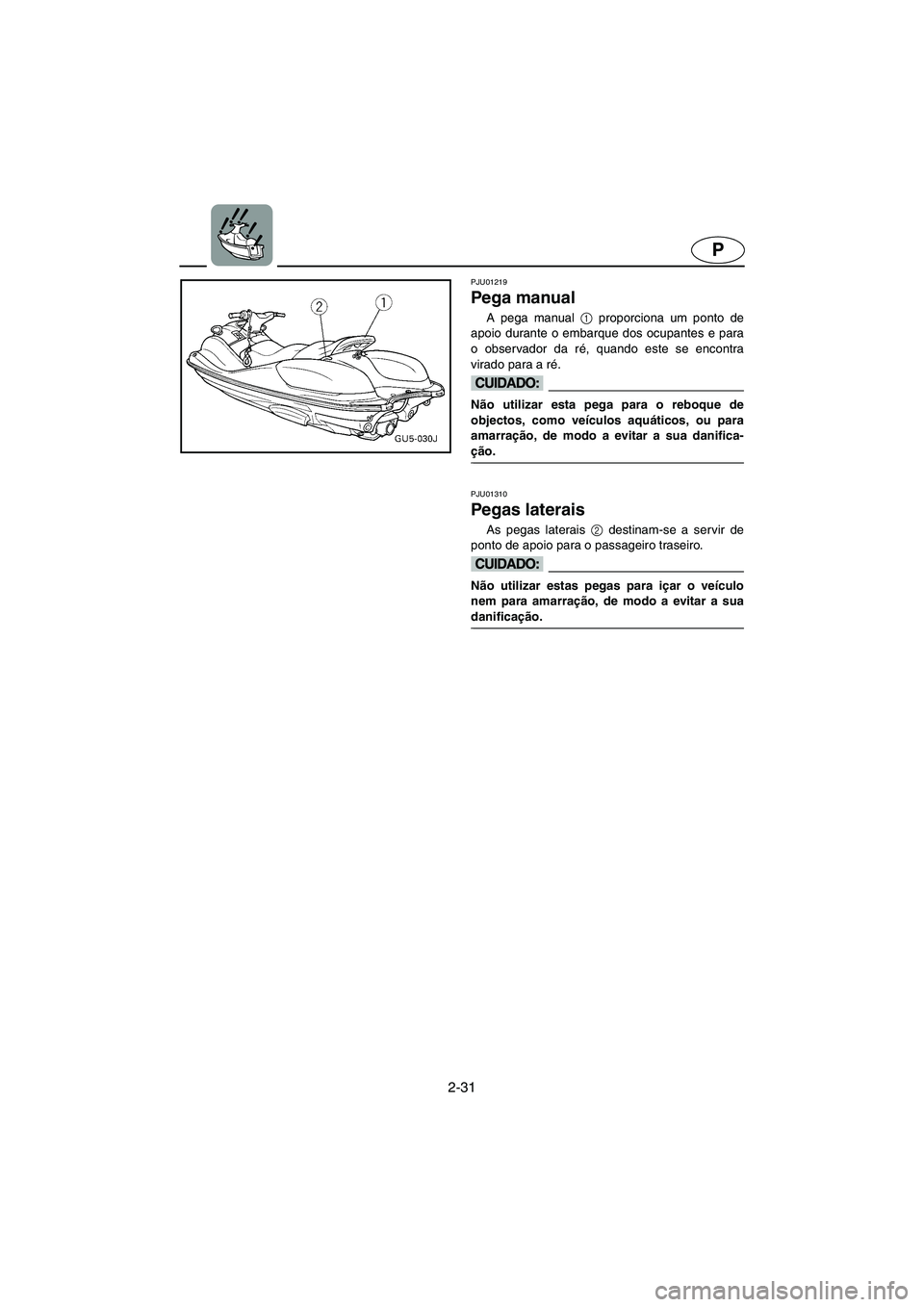

Pega manual
A pega manual 1
proporciona um ponto de
apoio durante o embarque dos ocupantes e para
o observador da ré, quando este se encontra
virado para a ré.
@ Não utilizar esta pega para o reboque de
objectos, como veículos aquáticos, ou para
amarração, de modo a evitar a sua danifica-
ção.
@
PJU01310
Pegas laterais
As pegas laterais 2
destinam-se a servir de
ponto de apoio para o passageiro traseiro.
@ Não utilizar estas pegas para içar o veículo
nem para amarração, de modo a evitar a sua
danificação.
@
UGU5B0.book Page 31 Monday, July 9, 2001 12:32 PM

2-32
IGR
RJU01219

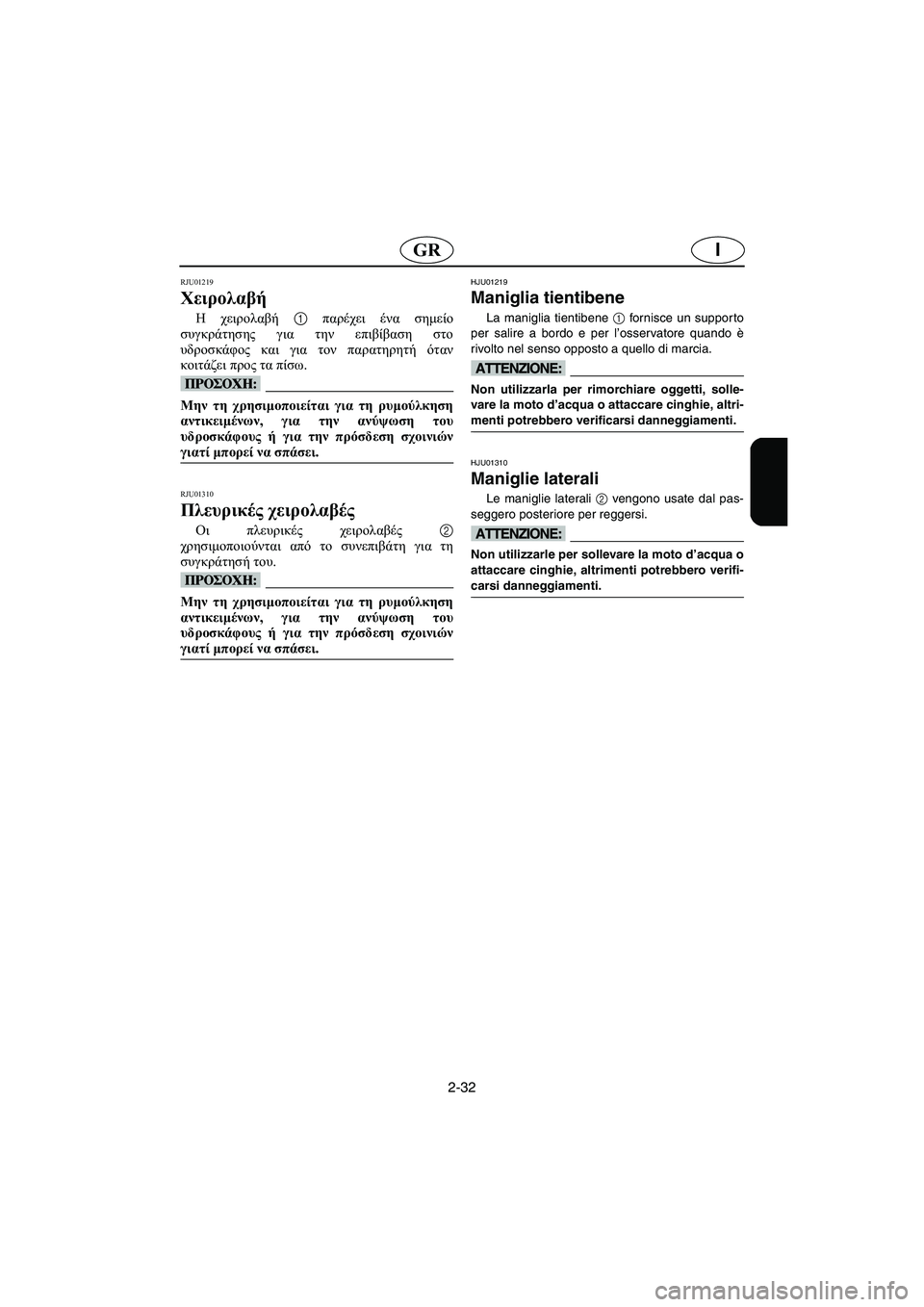

Χειρολαβή
H χειρολαβή 1 παρέχει ένα σημείο
συγκράτησης για την επιβίβαση στο
υδροσκάφος και για τον παρατηρητή όταν
κοιτάζει προς τα πίσω.
@ Μην τη χρησιμοποιείται για τη ρυμούλκηση
αντικειμένων, για την ανύψωση του
υδροσκάφους ή για την πρόσδεση σχοινιών
γιατί μπορεί να σπάσει.
@
RJU01310
Πλευρικές χειρολαβές
Οι πλευρικές χειρολαβές 2
χρησιμοποιούνται από το συνεπιβάτη για τη
συγκράτησή του.
@ Mην τη χρησιμοποιείται για τη ρυμούλκηση
αντικειμένων, για την ανύψωση του
υδροσκάφους ή για την πρόσδεση σχοινιών
γιατί μπορεί να σπάσει.
@
HJU01219
Maniglia tientibene
La maniglia tientibene
1 fornisce un supporto
per salire a bordo e per l’osservatore quando è
rivolto nel senso opposto a quello di marcia.
@ Non utilizzarla per rimorchiare oggetti, solle-
vare la moto d’acqua o attaccare cinghie, altri-
menti potrebbero verificarsi danneggiamenti.
@
HJU01310
Maniglie laterali
Le maniglie laterali 2 vengono usate dal pas-
seggero posteriore per reggersi.
@ Non utilizzarle per sollevare la moto d’acqua o
attaccare cinghie, altrimenti potrebbero verifi-
carsi danneggiamenti.
@
UGU5B0.book Page 32 Monday, July 9, 2001 12:32 PM

2-33
P
PJU01220

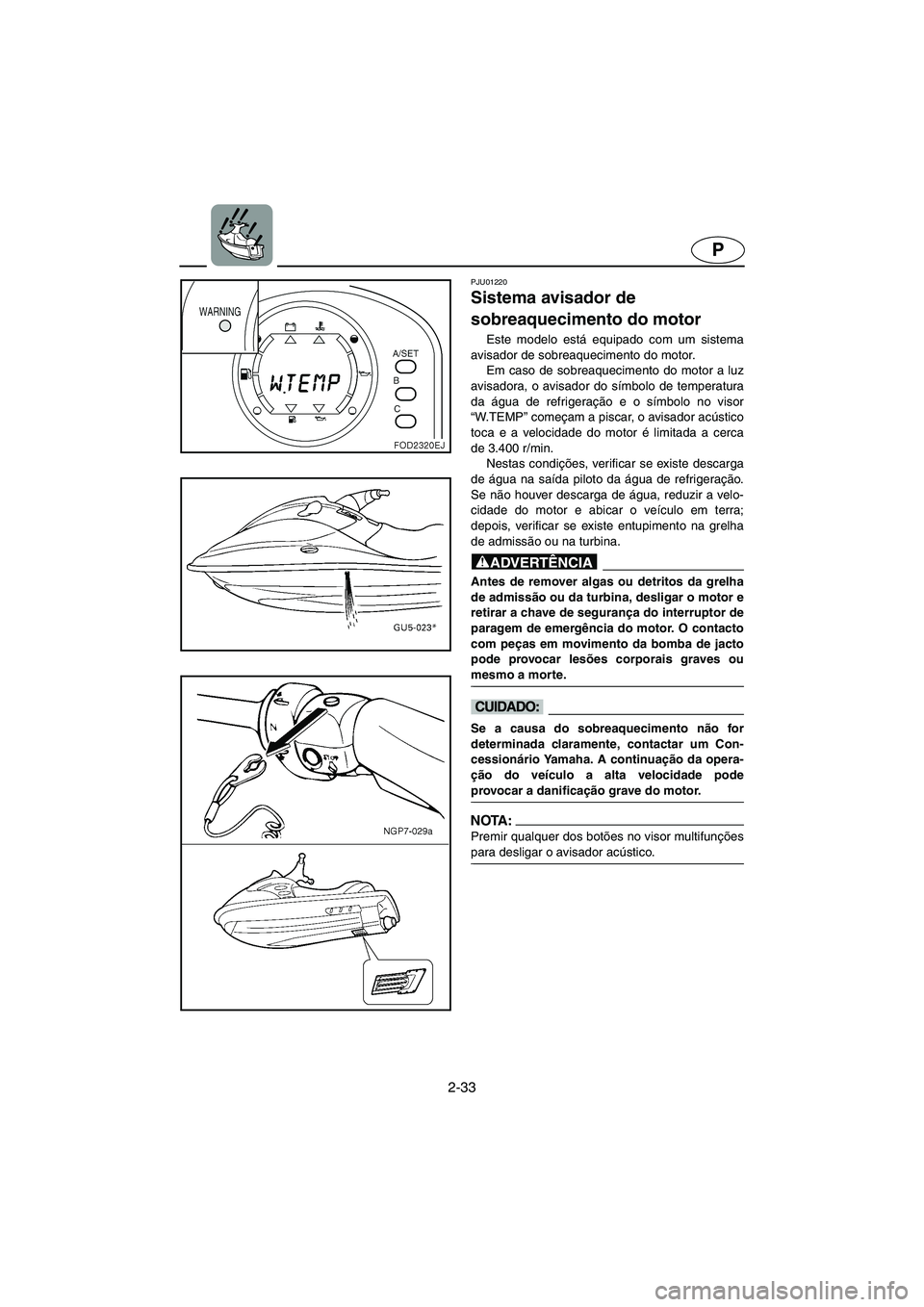

Sistema avisador de
sobreaquecimento do motor
Este modelo está equipado com um sistema
avisador de sobreaquecimento do motor.
Em caso de sobreaquecimento do motor a luz
avisadora, o avisador do símbolo de temperatura
da água de refrigeração e o símbolo no visor
“W. T E M P” começam a piscar, o avisador acústico
toca e a velocidade do motor é limitada a cerca
de 3.400 r/min.
Nestas condições, verificar se existe descarga
de água na saída piloto da água de refrigeração.
Se não houver descarga de água, reduzir a velo-
cidade do motor e abicar o veículo em terra;
depois, verificar se existe entupimento na grelha
de admissão ou na turbina.
@ Antes de remover algas ou detritos da grelha
de admissão ou da turbina, desligar o motor e
retirar a chave de segurança do interruptor de
paragem de emergência do motor. O contacto
com peças em movimento da bomba de jacto
pode provocar lesões corporais graves ou
mesmo a morte.
@
@ Se a causa do sobreaquecimento não for
determinada claramente, contactar um Con-
cessionário Yamaha. A continuação da opera-
ção do veículo a alta velocidade pode
provocar a danificação grave do motor.
@
NOTA :@ Premir qualquer dos botões no visor multifunções
para desligar o avisador acústico.
@
UGU5B0.book Page 33 Monday, July 9, 2001 12:32 PM

2-34
IGR
RJU01220

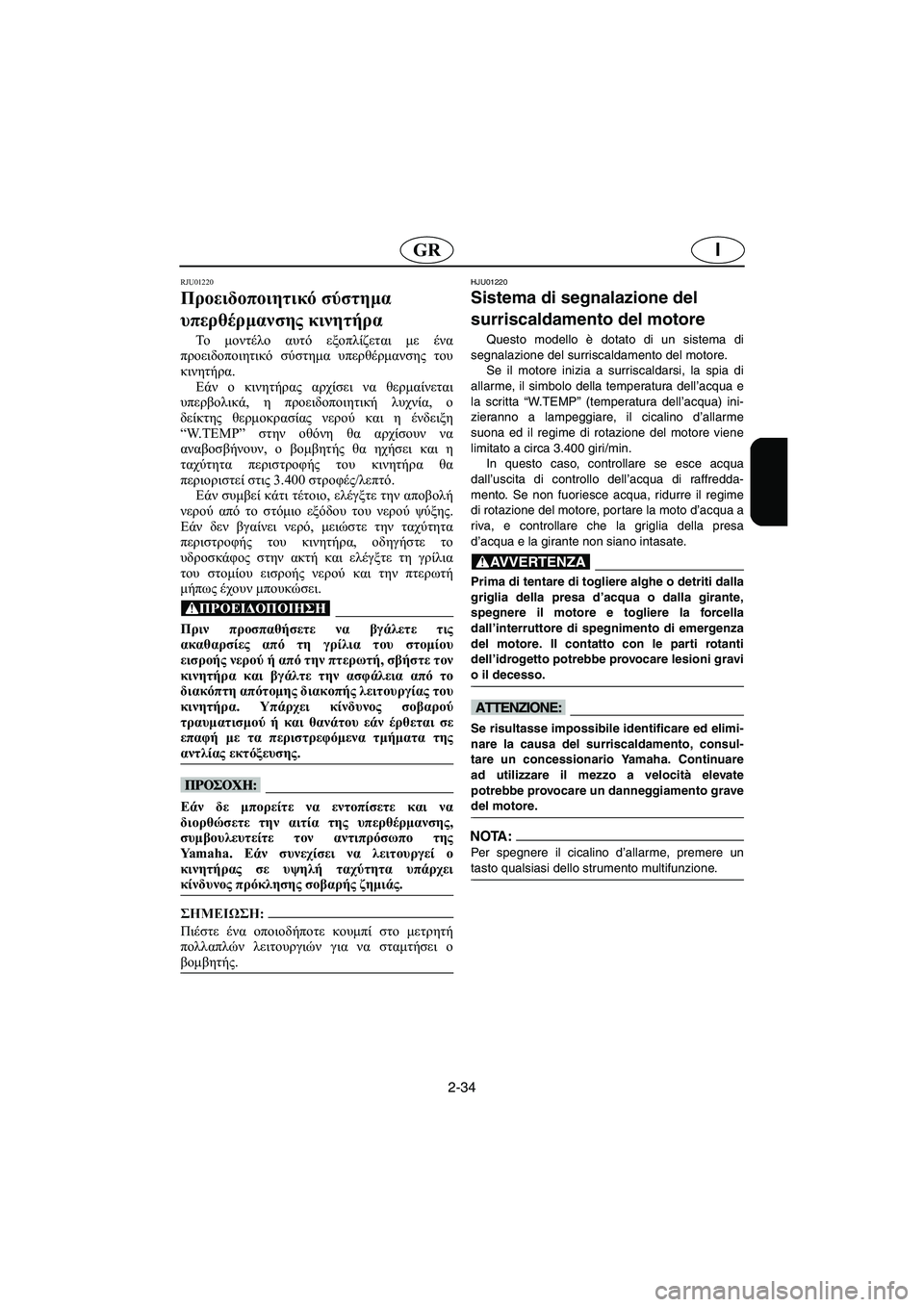

Προειδοποιητικό σύστημα
υπερθέρμανσης κινητήρα
To μοντέλο αυτό εξοπλίζεται με ένα
προειδοποιητικό σύστημα υπερθέρμανσης του
κινητήρα.
Εάν ο κινητήρας αρχίσει να θερμαίνεται
υπερβολικά, η προειδοποιητική λυχνία, ο
δείκτης θερμοκρασίας νερού και η ένδειξη
“W.TEMP” στην οθόνη θα αρχίσουν να
αναβοσβήνουν, ο βομβητής θα ηχήσει και η
ταχύτητα περιστροφής του κινητήρα θα
περιοριστεί στις 3.400 στροφές/λεπτό.
Εάν συμβεί κάτι τέτοιο, ελέγξτε την αποβολή
νερού από το στόμιο εξόδου του νερού ψύξης.
Εάν δεν βγαίνει νερό, μειώστε την ταχύτητα
περιστροφής του κινητήρα, οδηγήστε το
υδροσκάφος στην ακτή και ελέγξτε τη γρίλια
του στομίου εισροής νερού και την πτερωτή
μήπως έχουν μπουκώσει.
@ Πριν προσπαθήσετε να βγάλετε τις
ακαθαρσίες από τη γρίλια του στομίου
εισροής νερού ή από την πτερωτή, σβήστε τον
κινητήρα και βγάλτε την ασφάλεια από το
διακόπτη απότομης διακοπής λειτουργίας του
κινητήρα. Υπάρχει κίνδυνος σοβαρού
τραυματισμού ή και θανάτου εάν έρθεται σε
επαφή με τα περιστρεφόμενα τμήματα της
αντλίας εκτόξευσης.
@
@ Εάν δε μπορείτε να εντοπίσετε και να
διορθώσετε την αιτία της υπερθέρμανσης,
συμβουλευτείτε τον αντιπρόσωπο της
Ya m a h a . Εάν συνεχίσει να λειτουργεί ο
κινητήρας σε υψηλή ταχύτητα υπάρχει
κίνδυνος πρόκλησης σοβαρής ζημιάς.
@
@ Πιέστε ένα οποιοδήποτε κουμπί στο μετρητή
πολλαπλών λειτουργιών για να σταμτήσει ο
βομβητής.
@
HJU01220
Sistema di segnalazione del
surriscaldamento del motore
Questo modello è dotato di un sistema di
segnalazione del surriscaldamento del motore.
Se il motore inizia a surriscaldarsi, la spia di
allarme, il simbolo della temperatura dell’acqua e
la scritta “W. T E M P” (temperatura dell’acqua) ini-
zieranno a lampeggiare, il cicalino d’allarme
suona ed il regime di rotazione del motore viene
limitato a circa 3.400 giri/min.
In questo caso, controllare se esce acqua
dall’uscita di controllo dell’acqua di raffredda-
mento. Se non fuoriesce acqua, ridurre il regime
di rotazione del motore, por tare la moto d’acqua a
riva, e controllare che la griglia della presa
d’acqua e la girante non siano intasate.
@ Prima di tentare di togliere alghe o detriti dalla
griglia della presa d’acqua o dalla girante,
spegnere il motore e togliere la forcella
dall’interruttore di spegnimento di emergenza
del motore. Il contatto con le parti rotanti
dell’idrogetto potrebbe provocare lesioni gravi
o il decesso.
@
@ Se risultasse impossibile identificare ed elimi-
nare la causa del surriscaldamento, consul-
tare un concessionario Yamaha. Continuare
ad utilizzare il mezzo a velocità elevate
potrebbe provocare un danneggiamento grave
del motore.
@
NOTA :@ Per spegnere il cicalino d’allarme, premere un
tasto qualsiasi dello strumento multifunzione.
@
UGU5B0.book Page 34 Monday, July 9, 2001 12:32 PM

2-35
P
PJU01221

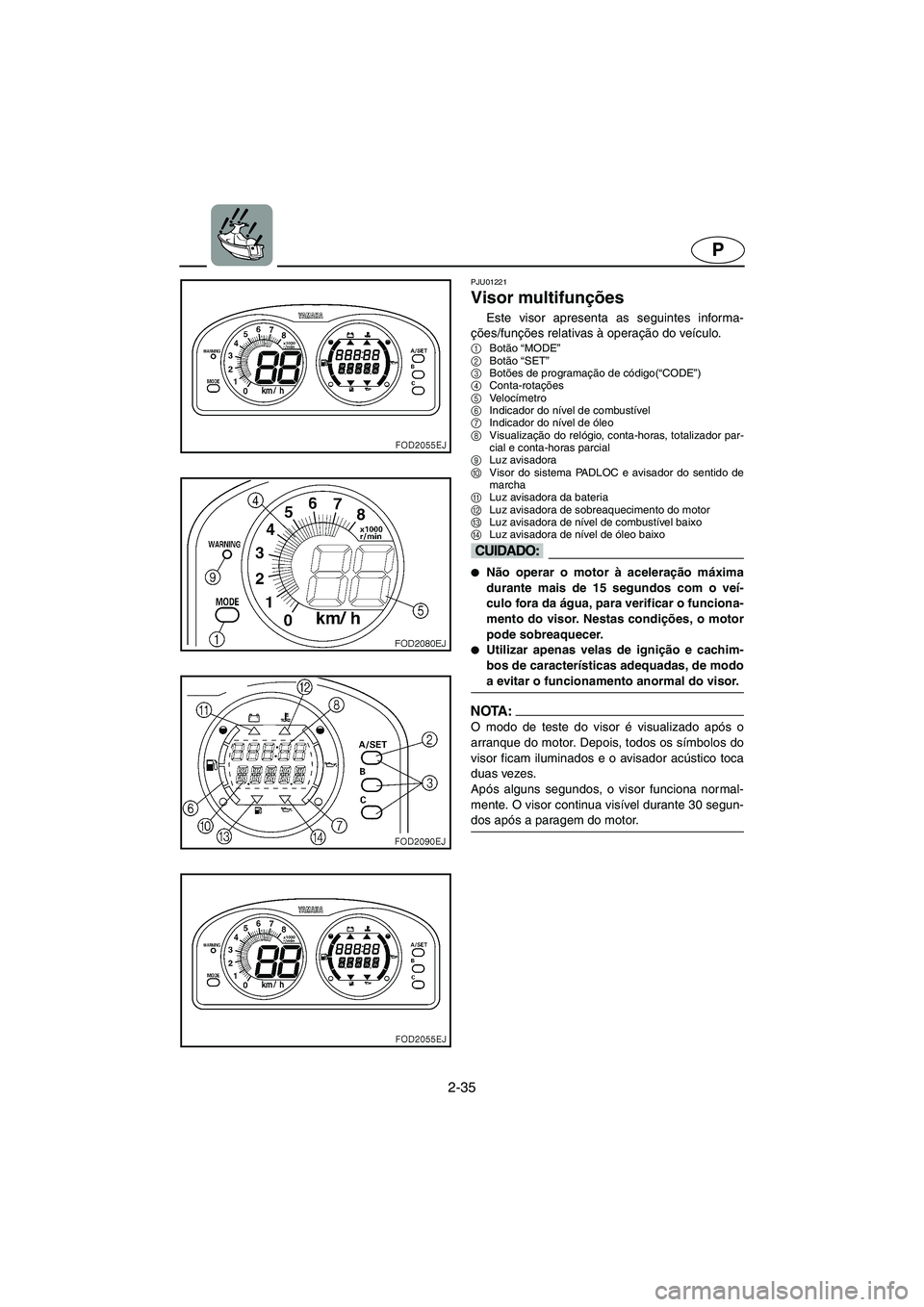

Visor multifunções
Este visor apresenta as seguintes informa-
ções/funções relativas à operação do veículo.
1
Botão “MODE”
2
Botão “SET”
3
Botões de programação de código(“CODE”)
4
Conta-rotações
5
Ve l o címetro
6
Indicador do nível de combustível
7
Indicador do nível de óleo
8
Visualização do relógio, conta-horas, totalizador par-
cial e conta-horas parcial
9
Luz avisadora
0
Visor do sistema PADLOC e avisador do sentido de
marcha
A
Luz avisadora da bateria
B
Luz avisadora de sobreaquecimento do motor
C
Luz avisadora de nível de combustível baixo
D
Luz avisadora de nível de óleo baixo
@
Não operar o motor à aceleração máxima
durante mais de 15 segundos com o veí-
culo fora da água, para verificar o funciona-
mento do visor. Nestas condições, o motor
pode sobreaquecer.

Utilizar apenas velas de ignição e cachim-
bos de características adequadas, de modo
a evitar o funcionamento anormal do visor.
@
NOTA :@ O modo de teste do visor é visualizado após o
arranque do motor. Depois, todos os símbolos do
visor ficam iluminados e o avisador acústico toca
duas vezes.
Após alguns segundos, o visor funciona normal-
mente. O visor continua visível durante 30 segun-
dos após a paragem do motor.
@
UGU5B0.book Page 35 Monday, July 9, 2001 12:32 PM
