Wichtige Fahr- und Bedienungshinweise
5-3
5
1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “ ” stellen.
GC000035
ACHTUNG:@ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen; gegebenen-
falls auftanken. @2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:@ Normalerweise muß die Leerlauf-Kontroll-
leuchte in der Leerlaufstellung des Getrie-
bes brennen. Anderenfalls das System vom
YAMAHA-Händler überprüfen lassen. @3. Den Choke aktivieren, den Gasdreh-
griff ganz schließen.
4. Den Starterschalter betätigen, um den
Motor anzulassen.
HINWEIS:@ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als 10 Sekunden) betätigt werden. @
GCA00022
ACHTUNG:@ Die Kühlflüssigkeitstemperatur- und Re-
serve-Warnleuchten sollten beim Drük-
ken des Starterschalters aufleuchten
und erlöschen, wenn der Schalter freige-
geben wird. Sollte die Kühlflüssigkeits-
temperatur-Warnleuchte weiterbren-
nen, sofort den Motor ausschalten und
das Motorrad vom YAMAHA-Händler
prüfen lassen. Falls die Reserve-Warn-
leuchte weiterbrennt, bei der nächsten
Gelegenheit tanken. @
5. Nach dem Anspringen des Motors den
Chokehebel halb zurückstellen.HINWEIS:@ Bei kaltem Motor niemals stark beschleuni-
gen, denn dies verkürzt die Lebensdauer
des Motors. @6. Bei warmgefahrenem Motor den
Choke abschalten.HINWEIS:@ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. @
G_4tx_Operation.fm Page 3 Saturday, October 16, 1999 2:26 PM

Wichtige Fahr- und Bedienungshinweise
5-4
5
GAU01258
Warmen Motor anlassenZum Anlassen des warmen Motors den
Choke nicht aktivieren.
GC000046
ACHTUNG:@ Vor dem ersten Fahrtantritt unbedingt
die nachfolgenden “Einfahrvorschrif-
ten” durchlesen. @
GAU00423
SchaltenErst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.

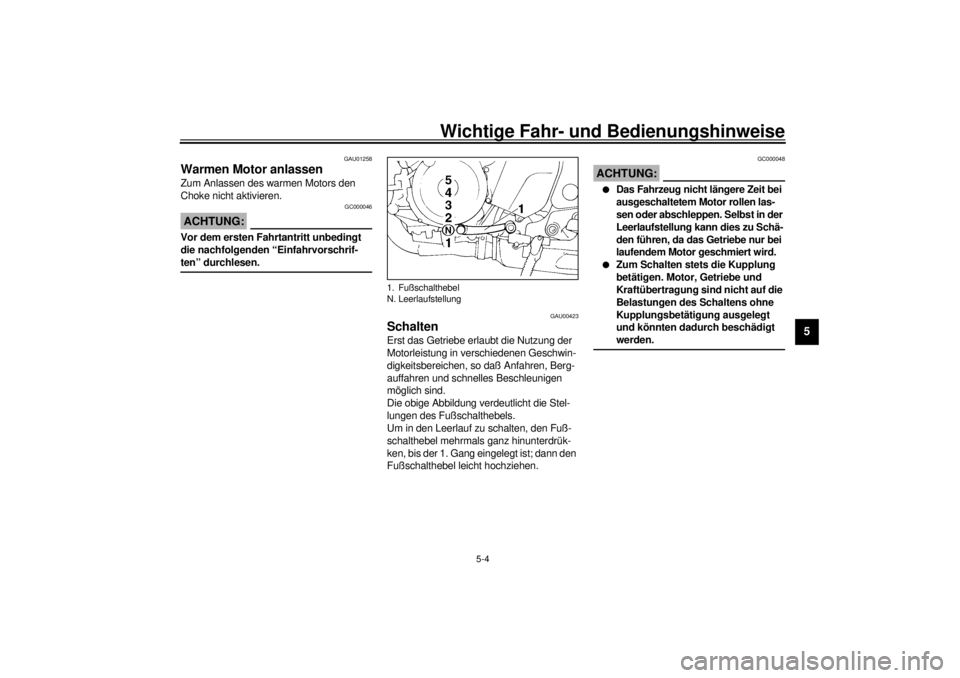

Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.
Um in den Leerlauf zu schalten, den Fuß-
schalthebel mehrmals ganz hinunterdrük-
ken, bis der 1. Gang eingelegt ist; dann den
Fußschalthebel leicht hochziehen.
GC000048
ACHTUNG:@ l
Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.
l
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
@
1. Fußschalthebel
N. Leerlaufstellung
G_4tx_Operation.fm Page 4 Saturday, October 16, 1999 2:26 PM

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU00424
Tips zum KraftstoffsparenDer Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflußt wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden.l
Den Motor nicht warmlaufen lassen,
sondern sofort losfahren.
l
Den Choke so früh wie möglich ab-
schalten.
l
Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.
l
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
l
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU00436
EinfahrvorschriftenDie ersten 1.000 km sind ausschlaggebend
für die Leistung und Lebensdauer des neu-
en Motors. Darum sollten die nachfolgen-
den Anweisungen sorgfältig gelesen und
genau beachtet werden. Der Motor darf
während der ersten 1.000 km nicht zu stark
beansprucht werden, da verschiedene
Bauteile während dieser Einfahrzeit auf das
korrekte Betriebsspiel einlaufen. Daher sind
hohe Drehzahlen, längeres Vollgasfahren
und andere Belastungen, die den Motor
stark erhitzen, während der Einfahrzeit zu
vermeiden.
GAU00440
0–150 km
Drehzahlen über 5.000 U/min vermeiden.
Nach jeweils einer Stunde Fahrzeit eine
Abkühlzeit von fünf bis zehn Minuten einle-
gen. Schaltfreudig und mit wechselnder
Geschwindigkeit fahren. Nicht ständig mit
gleicher Gasgriffstellung fahren.
150–500 km
Dauerdrehzahlen über 6.000 U/min vermei-
den. In allen Gängen kann kurzzeitig (z. B.
während eines Beschleunigungsvorgan-
ges) der gesamte Drehzahlbereich genutzt
werden. Nicht mit Vollgas fahren!
500–1.000 km
Längeres Vollgasfahren und Dauerdreh-
zahlen über 7.000 U/min vermeiden.
GC000052
ACHTUNG:@ Nach den ersten 1.000 km unbedingt
das Motoröl und den Ölfilter wechseln. @
G_4tx_Operation.fm Page 5 Saturday, October 16, 1999 2:26 PM

Wichtige Fahr- und Bedienungshinweise
5-6
5
Nach 1.000 km
Das Motorrad kann voll ausgefahren wer-
den.
GC000053
ACHTUNG:@ l
Drehzahlen im roten Bereich unbe-
dingt vermeiden.
l
Bei Motorstörungen während der
Einfahrzeit sofort den YAMAHA-
Händler aufsuchen.
@
GAU00457
ParkenZum Parken den Motor abstellen, den
Zündschlüssel abziehen und den Kraft-
stoffhahn auf “OFF” stellen.
GW000058
WARNUNG
@ Schalldämpfer und Abgaskanäle werden
sehr heiß. Darum so parken, daß Kinder
oder Fußgänger die heißen Teile nicht
versehentlich berühren können. Das
Fahrzeug nicht auf abschüssigem oder
weichem Untergrund abstellen, damit es
nicht umfallen kann. @
G_4tx_Operation.fm Page 6 Saturday, October 16, 1999 2:26 PM

G_4tx_Operation.fm Page 7 Saturday, October 16, 1999 2:26 PM

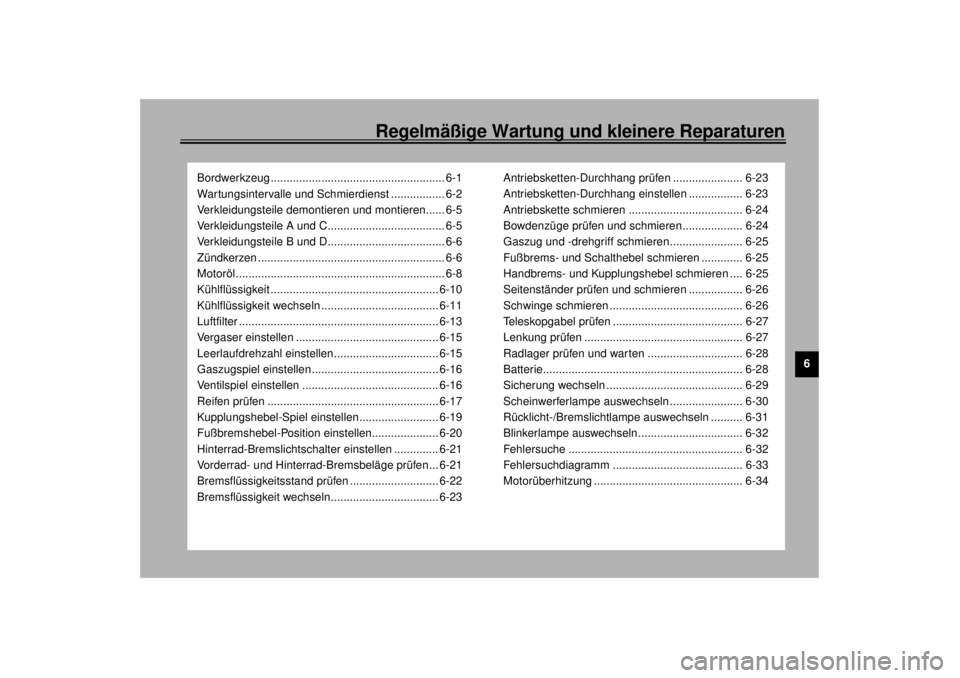

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ....................................................... 6-1
Wartungsintervalle und Schmierdienst ................. 6-2
Verkleidungsteile demontieren und montieren...... 6-5
Verkleidungsteile A und C..................................... 6-5
Verkleidungsteile B und D..................................... 6-6
Zündkerzen ........................................................... 6-6
Motoröl .................................................................. 6-8
Kühlflüssigkeit ..................................................... 6-10
Kühlflüssigkeit wechseln ..................................... 6-11
Luftfilter ............................................................... 6-13
Vergaser einstellen ............................................. 6-15
Leerlaufdrehzahl einstellen................................. 6-15
Gaszugspiel einstellen ........................................ 6-16
Ventilspiel einstellen ........................................... 6-16
Reifen prüfen ...................................................... 6-17
Kupplungshebel-Spiel einstellen......................... 6-19
Fußbremshebel-Position einstellen..................... 6-20
Hinterrad-Bremslichtschalter einstellen .............. 6-21
Vorderrad- und Hinterrad-Bremsbeläge prüfen... 6-21
Bremsflüssigkeitsstand prüfen ............................ 6-22
Bremsflüssigkeit wechseln.................................. 6-23Antriebsketten-Durchhang prüfen ...................... 6-23
Antriebsketten-Durchhang einstellen ................. 6-23
Antriebskette schmieren .................................... 6-24
Bowdenzüge prüfen und schmieren................... 6-24
Gaszug und -drehgriff schmieren....................... 6-25
Fußbrems- und Schalthebel schmieren ............. 6-25
Handbrems- und Kupplungshebel schmieren .... 6-25
Seitenständer prüfen und schmieren ................. 6-26
Schwinge schmieren .......................................... 6-26
Teleskopgabel prüfen ......................................... 6-27
Lenkung prüfen .................................................. 6-27
Radlager prüfen und warten .............................. 6-28
Batterie............................................................... 6-28
Sicherung wechseln ........................................... 6-29
Scheinwerferlampe auswechseln ....................... 6-30
Rücklicht-/Bremslichtlampe auswechseln .......... 6-31
Blinkerlampe auswechseln................................. 6-32
Fehlersuche ....................................................... 6-32
Fehlersuchdiagramm ......................................... 6-33
Motorüberhitzung ............................................... 6-34
G_4tx_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 2:26 PM

6-1
6
GAU00462
6-Regelmäßige Wartung und kleinere Reparaturen
GAU00464
Nur vorschriftsmäßige Wartung, regel-
mäßige Schmierung und korrekte Ein-
stellung können optimale Leistung und
Sicherheit gewährleisten. Jeder Fahrer ist
für die Verkehrssicherheit seines Fahr-
zeugs selbst verantwortlich. Die hier
empfohlenen Zeitabstände für Wartung
und Schmierung sollten jedoch lediglich
als Richtwerte für den Normalbetrieb
angesehen werden.
Je nach Wetterbedingungen, Belastung
und Einsatzgebiet können in Abweichung
des regelmäßigen Wartungsplans kürze-re Intervalle notwendig
werden.
Dieses Kapitel informiert über die wichtig-
sten Kontroll-, Einstellungs- und Schmie-
rungsarbeiten.
GW000060
WARNUNG
@ Wer mit den üblichen Wartungsarbeiten
an seinem Fahrzeug nicht vertraut ist,
sollte diese seinem YAMAHA-Händler
überlassen. @
GAU01299

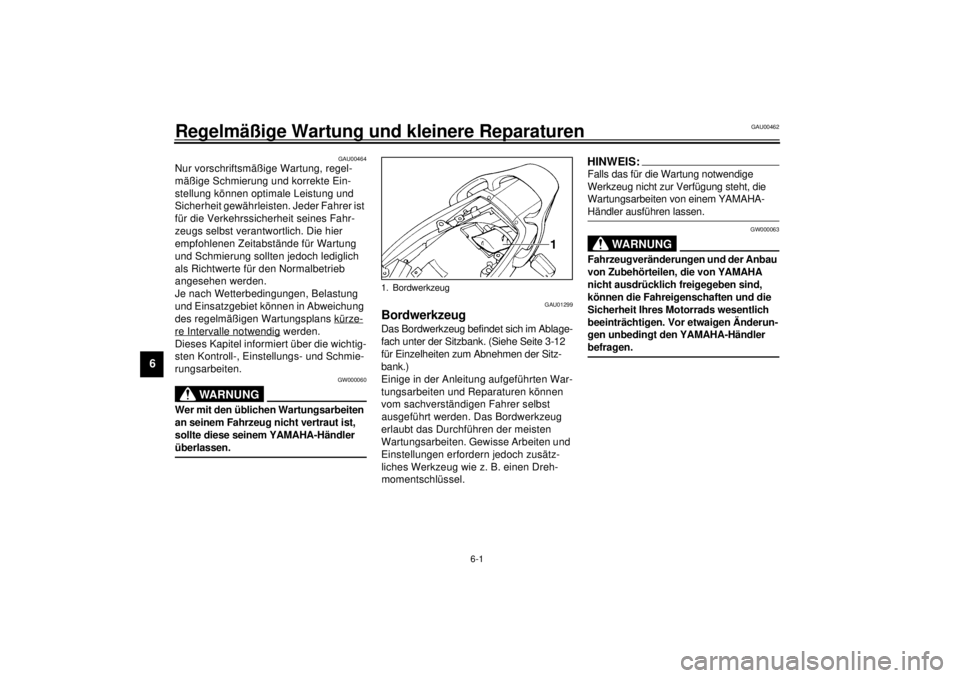

BordwerkzeugDas Bordwerkzeug befindet sich im Ablage-
fach unter der Sitzbank. (Siehe Seite 3-12
für Einzelheiten zum Abnehmen der Sitz-
bank.)
Einige in der Anleitung aufgeführten War-
tungsarbeiten und Reparaturen können
vom sachverständigen Fahrer selbst
ausgeführt werden. Das Bordwerkzeug
erlaubt das Durchführen der meisten
Wartungsarbeiten. Gewisse Arbeiten und
Einstellungen erfordern jedoch zusätz-
liches Werkzeug wie z. B. einen Dreh-
momentschlüssel.
HINWEIS:@ Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht, die
Wartungsarbeiten von einem YAMAHA-
Händler ausführen lassen. @
GW000063
WARNUNG
@ Fahrzeugveränderungen und der Anbau
von Zubehörteilen, die von YAMAHA
nicht ausdrücklich freigegeben sind,
können die Fahreigenschaften und die
Sicherheit Ihres Motorrads wesentlich
beeinträchtigen. Vor etwaigen Änderun-
gen unbedingt den YAMAHA-Händler
befragen. @
1. Bordwerkzeug
G_4tx_Periodic.fm Page 1 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-2
6
GAU00473
Wartungsintervalle und Schmierdienst
CP-01GNr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
1
*Kraftstoffleitung• Kraftstoffschläuche auf Risse und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
2*Kraftstoffilter• Zustand prüfen.
• Gegebenenfalls erneuern.Ö
3 Zündkerzen• Zustand prüfen.
• Reinigen, Elektrodenabstand einstellen, ggf. erneuern.ÖÖÖ
4*Ventilspiel• Kontrollieren.
• Gegebenenfalls einstellen.Alle 42.000 km, spätestens nach 42 Monaten
5 Luftfilter• Reinigen, ggf. erneuern.ÖÖ
6 Kupplung• Funktion prüfen.
• Seilzug einstellen, ggf. erneuern.ÖÖÖ
7*Vorderradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
8*Hinterradbremse• Funktion prüfen, Flüssigkeitsstand kontrollieren, Anlage auf
Undichtigkeit prüfen. (Siehe HINWEIS auf Seite 6-4.)
• Entsprechend korrigieren.
• Scheibenbremsbeläge kontrollieren, ggf. erneuern.ÖÖÖ
9*Räder• Auf Unwucht, Schlag und Beschädigung prüfen.
• Auswuchten, ggf. erneuern.ÖÖ
10*Reifen• Profiltiefe kontrollieren, auf Beschädigung prüfen.
• Gegebenenfalls erneuern.
• Luftdruck kontrollieren.
• Gegebenenfalls korrigieren.ÖÖ
11*Radlager• Auf Schwergängigkeit und Beschädigung prüfen.
• Gegebenenfalls erneuern.ÖÖ
G_4tx_Periodic.fm Page 2 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-3
6
12
*Schwingenlager• Spiel kontrollieren.
• Gegebenenfalls korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
13 Antriebskette• Kettendurchhang kontrollieren.
• Gegebenenfalls einstellen. Sicherstellen, daß das Hinterrad
korrekt ausgerichtet ist.
• Reinigen und schmieren.Alle 500 km sowie nach jeder
Fahrzeugwäsche und Regenfahrt
14*Lenkkopflager• Spiel kontrollieren und auf Schwergängigkeit prüfen.
• Entsprechend korrigieren.
• Alle 24.000 km, spätestens nach 24 Monaten mit Lithiumfett
schmieren.ÖÖ
15*Schraubverbindungen am
Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls festziehen.ÖÖ
16 Seitenständer• Funktion prüfen.
• Gegebenenfalls korrigieren.ÖÖ
17*Seitenständerschalter• Funktion prüfen.
• Gegebenenfalls erneuern.ÖÖÖ
18*Teleskopgabel• Funktion und auf Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.ÖÖ
19*Federbein• Funktion und Stoßdämpfer auf Undichtigkeit prüfen.
• Gegebenenfalls Federbein komplett erneuern.ÖÖ
20*Federbein-Anlenkpunkte• Funktion prüfen.
• Alle 24.000 km, spätestens nach 24 Monaten mit
Molybdändisulfidfett schmieren.ÖÖ
21*Vergaser• Leerlaufdrehzahl, Synchronisation und Kaltstarteinrichtung
kontrollieren.
• Gegebenenfalls einstellen.ÖÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_4tx_Periodic.fm Page 3 Saturday, October 16, 1999 2:26 PM

Regelmäßige Wartung und kleinere Reparaturen
6-4
6 *
Diese Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher vom YAMAHA-Händler verrichtet werden.
GAU02970*
HINWEIS:@ l
Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
l
Zur Bremsanlage und -flüssigkeit:
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
@22 Motoröl• Ölstand kontrollieren und Fahrzeug auf Undichtigkeiten
prüfen.
• Gegebenenfalls korrigieren.
• Wechseln (bei Betriebstemperatur).ÖÖÖ
23 Ölfiltereinsatz• Erneuern.ÖÖ
24
*Kühlsystem• Kühlflüssigkeitsstand kontrollieren und Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls korrigieren.
• Kühlflüssigkeit alle 24.000 km, spätestens nach 24 Monaten
wechseln.ÖÖ Nr. Bezeichnung Ausführung
Erstinspektion(n. 1.000 km)Alle
6.000 km,
spätest. n.
6 Mon.12.000 km,
spätest. n.
12 Mon.
G_4tx_Periodic.fm Page 4 Saturday, October 16, 1999 2:26 PM
