YAMAHA TDM 900 2003 Manuale de Empleo (in Spanish)

8
8-3
ESPECIFICACIONES
Carga màxima* 203 kg
Presión de aire neumáticos
(media con los neumático frío)
Hasta 90 kg*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
90 kg–máxima*
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 290 kPa (2,90 kgf/cm
2, 2,90 bar)
Conduccíon a alta velocidad
Delantero 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Trasero 250 kPa (2,50 kgf/cm
2, 2,50 bar)
*Peso total del conductor, el pasajero, el equipaje y los accesorios
Rueda
Delantero
Tipo Llanta de aleación
Tamaño 18 M/C ×MT 3,50
Trasero
Tipo Llanta de aleación
Tamaño 17 M/C ×MT 5.00Freno
Delantero
Tipo Freno de disco doble
Operación Con mano derecha
Líquido DOT 4
Trasero
Tipo Freno de disco sencillo
Operación Con pie derecho
Líquido DOT 4
Suspensión
Delantero
Tipo Horquilla telescópica
Trasero
Tipo Brazo oscilante (monocruz)
Resorte/amortigador
Delantera Resorte en espiral/
amortiguador de aceite
Trasero Resorte en espiral/
amortiguador de aceite de gas
Trayectoria de la rueda
Delantero 150 mm
Trasera 133 mm
5PS-28199-S1 9/10/02 6:21 PM Page 100

8
8-4
ESPECIFICACIONES
Sistema eléctrico
Sistema de encendido T.C.I. (digital)
Sistema de generador
Tipo Magneto de C.A.
Salida estándar 14 V, 31,5 A @ 5.000 r/min
Batería
Tipo GT12B-4
Vataje, capacidad 12 V, 10 Ah
Tipo del faroHalógena
Vataje de bombilla ×cantidad
Faro 12 V, 55 W ×2
Luz auxiliar 12 V, 5 W ×1
Luz de trasero/freno 12 V, 5/21 W ×1
Luz de la señal de delantero 12 V, 10 W ×2
Luz de la señal de trasero 12 V, 10 W ×2
Luz del medidor 12 V, 2 W ×2
Luz indicadora de punto muerto 12 V, 1,2 W ×1
Testigo de luces de carretera 12 V, 1,4 W ×1
Luz indicadora de intermitencia 12 V, 1,2 W ×2
Luz de aviso del nivel de aceite L.E.D. ×1
Luz de aviso de avería del motor 12 V, 1,4 W ×1Fusibles
Fusible principal 40 A
Fusible del faro 15 A
Fusible del sistema de
intermitencia 10 A
Fusible del encendido 10 A
Fusible de los intermitentes y
de las luces de emergencia 10 A
Fusible del cuentakilómetros
y el reloj (fusible de reserva) 5 A
Fusible del ventilador del radiador 20 A
Fusible de la inyección electrónica
de gasolina 10 A
5PS-28199-S1 9/10/02 6:21 PM Page 101

Todos los datos de especificaciones que figuran en este manual se
expresan en SI y UNIDADES MÉTRICAS.
Utilice esta tabla para convertir los valores en unidades
MÉTRICAS a unidades IMPERIALES.
Ejemplo:
MÉTRICO FACTOR DE
CONVERSIÓNIMPERIAL
2 mm× 0,03937 = 0,08 in
Tabla de conversión
SISTEMA MÉTRICO A SISTEMA IMPERIAL
Unidad métricaFactor de conversión Unidad imperial
Par torsorm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
× 2,205× 0,03527lb
oz
Velocidad km/h
× 0,6214 mi/h
Distanciakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumen,
Capacidadcc (cm3)
cc (cm3)
L (litros)
L (litros)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Varioskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8
8-5
ESPECIFICACIONES
SAU04513
Tabla de conversiónTabla de conversión
5PS-28199-S1 9/10/02 6:21 PM Page 102

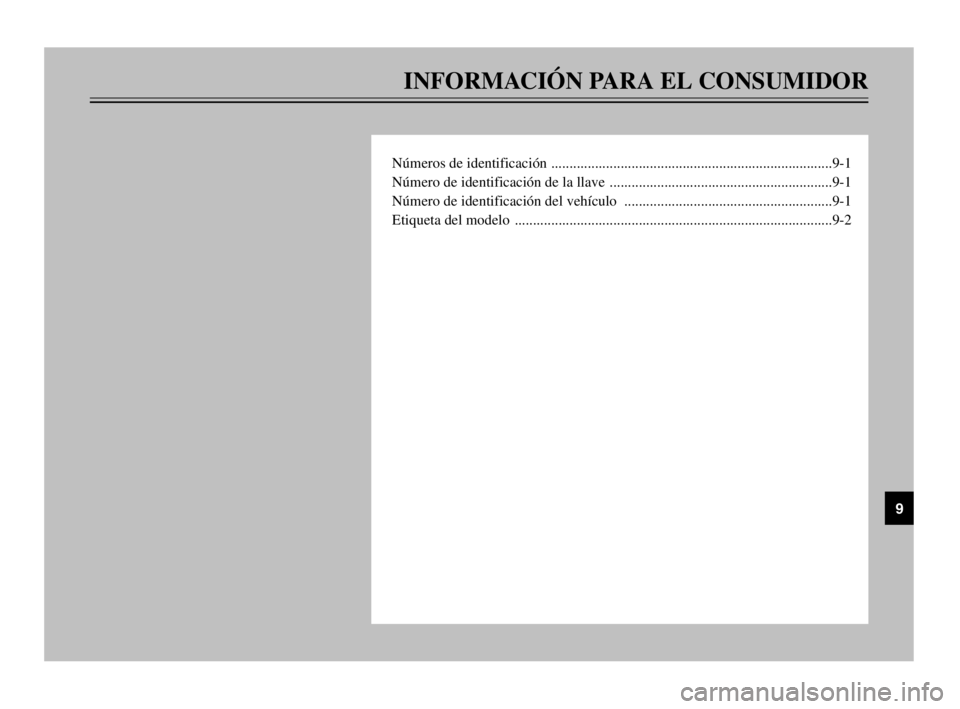

INFORMACIÓN PARA EL CONSUMIDOR
Números de identificación .............................................................................9-1
Número de identificación de la llave .............................................................9-1
Número de identificación del vehículo .........................................................9-1
Etiqueta del modelo .......................................................................................9-2
9
5PS-28199-S1 9/10/02 6:21 PM Page 103

9
9-1
SAU01039
INFORMACIÓN PARA EL CONSUMIDOR
SAU02944
Números de identificaciónNúmeros de identificación
Anote el número de identificación de la
llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del
vehículo.
1. NÚMERO DE
IDENTIFICACIÓN DE LA
LLAVE:
2. NÚMERO DE
IDENTIFICACIÓN DEL
VEHÍCULO:
3. INFORMACIÓN DE LA
ETIQUETA DEL MODELO:
SAU01043

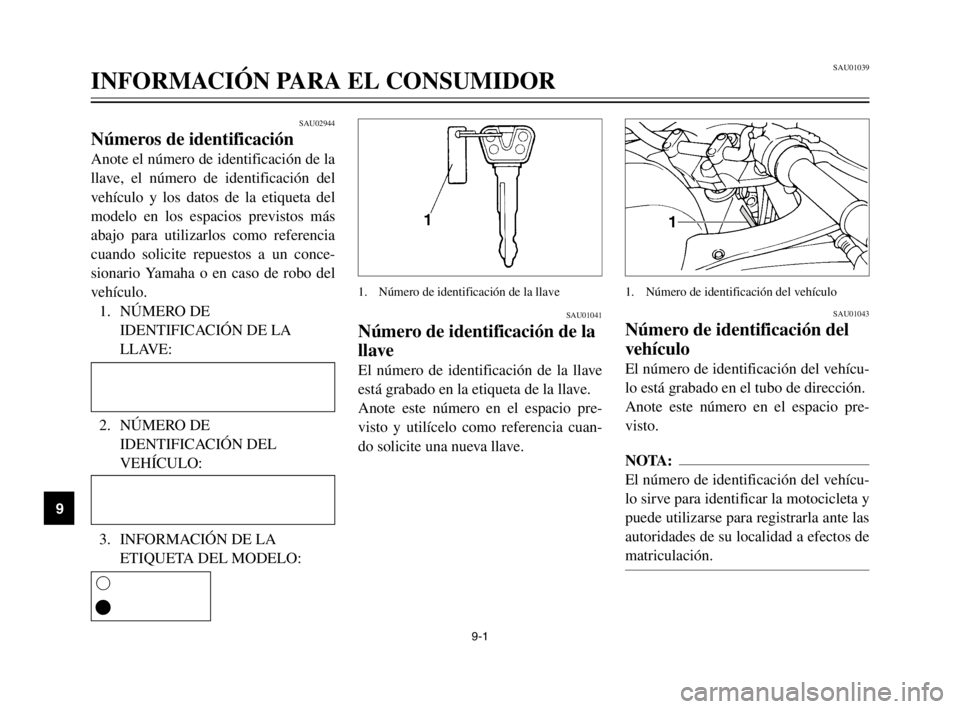

Número de identificación del
vehículo
Número de identificación del vehículo
El número de identificación del vehícu-
lo está grabado en el tubo de dirección.
Anote este número en el espacio pre-
visto.
NOTA:
El número de identificación del vehícu-
lo sirve para identificar la motocicleta y
puede utilizarse para registrarla ante las
autoridades de su localidad a efectos de
matriculación.
1. Número de identificación del vehículo
SAU01041
Número de identificación de la
llave
Número de identificación de la llave
El número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio pre-
visto y utilícelo como referencia cuan-
do solicite una nueva llave.
1. Número de identificación de la llave
1
6
5PS-28199-S1 9/10/02 6:21 PM Page 104

9
9-2
INFORMACIÓN PARA EL CONSUMIDOR
SAU01050

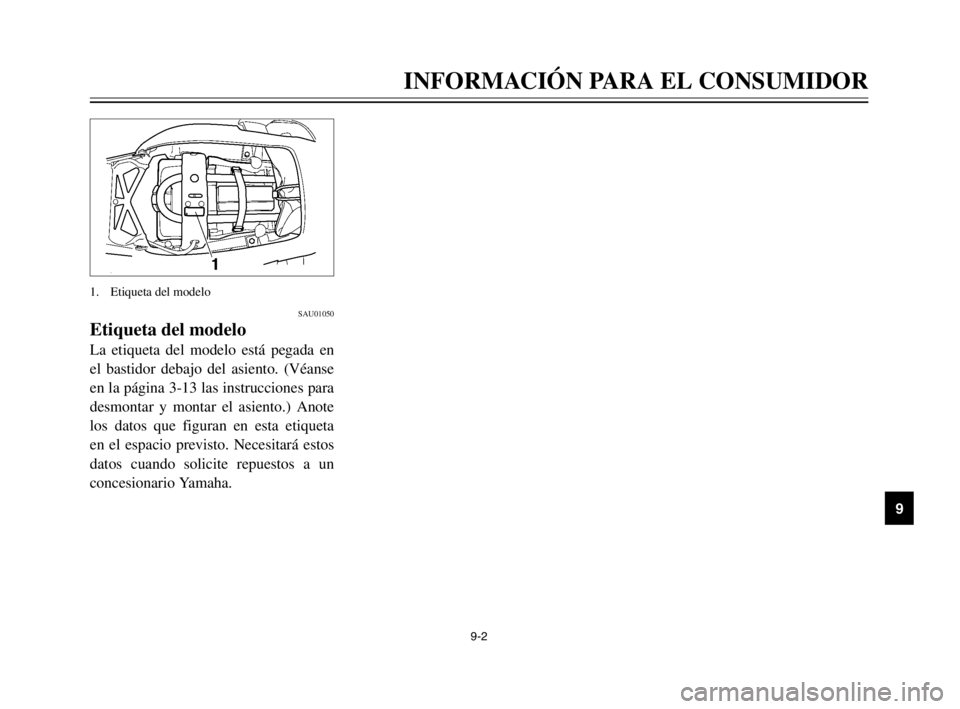

Etiqueta del modeloEtiqueta del modelo
La etiqueta del modelo está pegada en
el bastidor debajo del asiento. (Véanse
en la página 3-13 las instrucciones para
desmontar y montar el asiento.) Anote
los datos que figuran en esta etiqueta
en el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un
concesionario Yamaha.
1. Etiqueta del modelo
5PS-28199-S1 9/10/02 6:21 PM Page 105

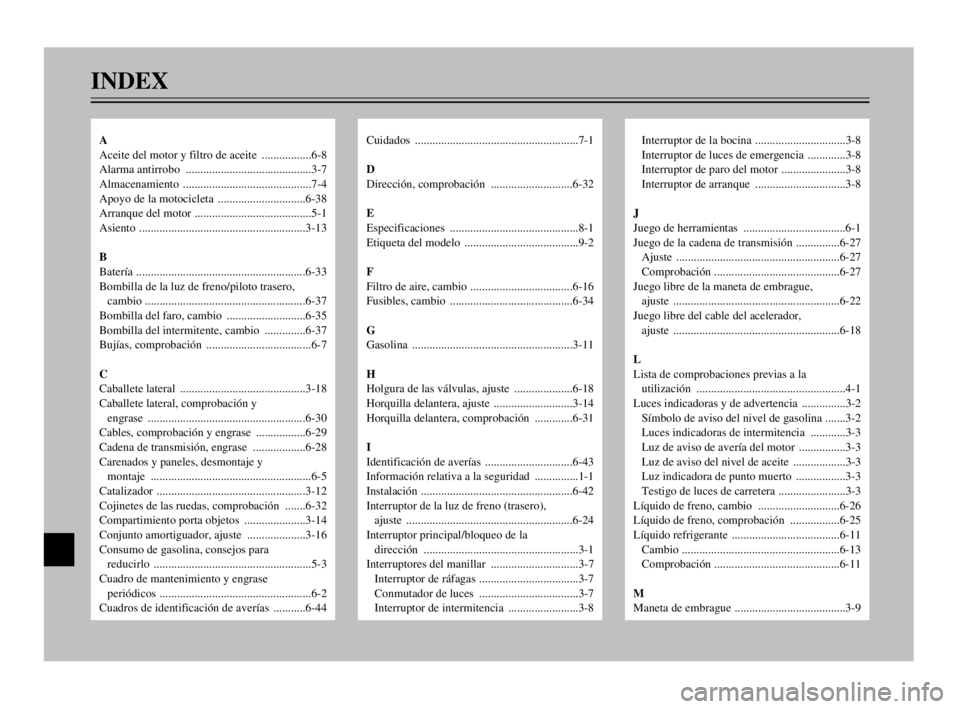

INDEX
Cuidados ........................................................7-1
D
Dirección, comprobación ............................6-32
E
Especificaciones ............................................8-1
Etiqueta del modelo .......................................9-2
F
Filtro de aire, cambio ...................................6-16
Fusibles, cambio ..........................................6-34
G
Gasolina .......................................................3-11
H
Holgura de las válvulas, ajuste ....................6-18
Horquilla delantera, ajuste ...........................3-14
Horquilla delantera, comprobación .............6-31
I
Identificación de averías ..............................6-43
Información relativa a la seguridad ...............1-1
Instalación ....................................................6-42
Interruptor de la luz de freno (trasero),
ajuste .........................................................6-24
Interruptor principal/bloqueo de la
dirección .....................................................3-1
Interruptores del manillar ..............................3-7
Interruptor de ráfagas ..................................3-7
Conmutador de luces ..................................3-7
Interruptor de intermitencia ........................3-8Interruptor de la bocina ...............................3-8
Interruptor de luces de emergencia .............3-8
Interruptor de paro del motor ......................3-8
Interruptor de arranque ...............................3-8
J
Juego de herramientas ...................................6-1
Juego de la cadena de transmisión ...............6-27
Ajuste ........................................................6-27
Comprobación ...........................................6-27
Juego libre de la maneta de embrague,
ajuste .........................................................6-22
Juego libre del cable del acelerador,
ajuste .........................................................6-18
L
Lista de comprobaciones previas a la
utilización ...................................................4-1
Luces indicadoras y de advertencia ...............3-2
Símbolo de aviso del nivel de gasolina .......3-2
Luces indicadoras de intermitencia ............3-3
Luz de aviso de avería del motor ................3-3
Luz de aviso del nivel de aceite ..................3-3
Luz indicadora de punto muerto .................3-3
Testigo de luces de carretera .......................3-3
Líquido de freno, cambio ............................6-26
Líquido de freno, comprobación .................6-25
Líquido refrigerante .....................................6-11
Cambio ......................................................6-13
Comprobación ...........................................6-11
M
Maneta de embrague ......................................3-9A
Aceite del motor y filtro de aceite .................6-8
Alarma antirrobo ...........................................3-7
Almacenamiento ............................................7-4
Apoyo de la motocicleta ..............................6-38
Arranque del motor ........................................5-1
Asiento .........................................................3-13
B
Batería ..........................................................6-33
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................6-37
Bombilla del faro, cambio ...........................6-35
Bombilla del intermitente, cambio ..............6-37
Bujías, comprobación ....................................6-7
C
Caballete lateral ...........................................3-18
Caballete lateral, comprobación y
engrase ......................................................6-30
Cables, comprobación y engrase .................6-29
Cadena de transmisión, engrase ..................6-28
Carenados y paneles, desmontaje y
montaje .......................................................6-5
Catalizador ...................................................3-12
Cojinetes de las ruedas, comprobación .......6-32
Compartimiento porta objetos .....................3-14
Conjunto amortiguador, ajuste ....................3-16
Consumo de gasolina, consejos para
reducirlo ......................................................5-3
Cuadro de mantenimiento y engrase
periódicos ....................................................6-2
Cuadros de identificación de averías ...........6-44
5PS-28199-S1 9/10/02 6:21 PM Page 106

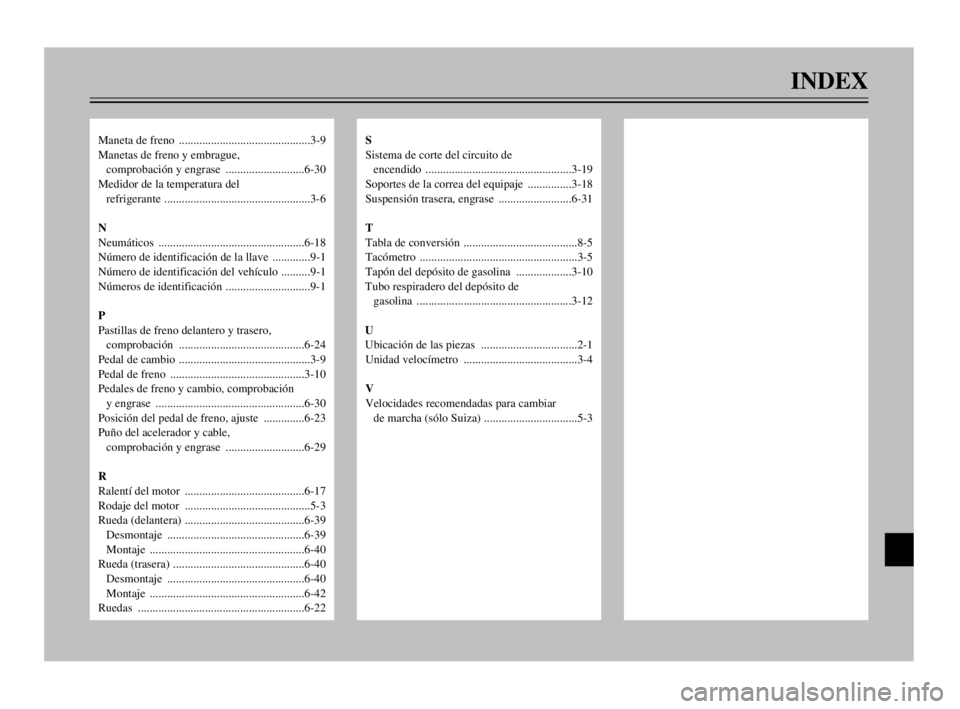

Maneta de freno .............................................3-9
Manetas de freno y embrague,
comprobación y engrase ...........................6-30
Medidor de la temperatura del
refrigerante ..................................................3-6
N
Neumáticos ..................................................6-18
Número de identificación de la llave .............9-1
Número de identificación del vehículo ..........9-1
Números de identificación .............................9-1
P
Pastillas de freno delantero y trasero,
comprobación ...........................................6-24
Pedal de cambio .............................................3-9
Pedal de freno ..............................................3-10
Pedales de freno y cambio, comprobación
y engrase ...................................................6-30
Posición del pedal de freno, ajuste ..............6-23
Puño del acelerador y cable,
comprobación y engrase ...........................6-29
R
Ralentí del motor .........................................6-17
Rodaje del motor ...........................................5-3
Rueda (delantera) .........................................6-39
Desmontaje ...............................................6-39
Montaje .....................................................6-40
Rueda (trasera) .............................................6-40
Desmontaje ...............................................6-40
Montaje .....................................................6-42
Ruedas .........................................................6-22S
Sistema de corte del circuito de
encendido ..................................................3-19
Soportes de la correa del equipaje ...............3-18
Suspensión trasera, engrase .........................6-31
T
Tabla de conversión .......................................8-5
Tacómetro ......................................................3-5
Tapón del depósito de gasolina ...................3-10
Tubo respiradero del depósito de
gasolina .....................................................3-12
U
Ubicación de las piezas .................................2-1
Unidad velocímetro .......................................3-4
V
Velocidades recomendadas para cambiar
de marcha (sólo Suiza) ................................5-3
INDEX
5PS-28199-S1 9/10/02 6:21 PM Page 107

5PS-28199-S1 9/10/02 6:21 PM Page 108

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.8-0.1x1 !
(S)
MANUAL DEL PROPIETARIO
5PS-28199-S1
TDM900
5PS-S1_hyoushi 9/6/02 1:56 PM Page 1
