YAMAHA TDM 900 2003 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2003, Model line: TDM 900, Model: YAMAHA TDM 900 2003Pages: 110, PDF Dimensioni: 7.69 MB
Page 101 of 110

8
8-3
CARATTERISTICHE TECNICHE
Carico massimo* 203 kg
Pressione di gonfiaggio dei
pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Anteriore
225 kPa (2,25 kgf/cm2, 2,25 bar)
Posteriore250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–carico massimo*
Anteriore
225 kPa (2,25 kgf/cm2, 2,25 bar)
Posteriore290 kPa (2,90 kgf/cm2, 2,90 bar)
Marcia ad alta velocità
Anteriore
225 kPa (2,25 kgf/cm2, 2,25 bar)
Posteriore250 kPa (2,50 kgf/cm2, 2,50 bar)
*Peso totale del pilota, del passaggero, del carico e degli accessori
Route
Anteriore
Tipo Ruota in lega
Misura 18 M/C × MT 3,50
Posteriore
Tipo Ruota in lega
Misura 17 M/C × MT 5,00Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento
Azionamento con la mano destra
Fluido DOT 4
Posteriore
Tipo Freno a sigbolo disco
Funzionamento
Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore
Tipo Forcella telescopica
Posteriore
Tipo Forcellone (Monocross)
Molla/ammortizzatori
Anteriore Molla elicoidale/Ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale/Ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 150 mm
Posteriore 133 mm
5PS-28199-H1 9/10/02 6:23 PM Page 100
Page 102 of 110

8
8-4
CARATTERISTICHE TECNICHE
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magneto CA
Uscita standard 14 V, 31,5 A @5.000 giri/min
Batteria
Tipo GT12B-4
Tensione, capacità12 V, 10 Ah
Tipo di faro
Alogena
Potenza della lampadina ×quantità
Faro 12 V, 55 W ×1
Luce ausiliaria 12 V, 5 W ×1
Luce di posizione
posteriore/freno 12 V, 5/21 W ×1
Indicatori di direzione anteriore 12 V, 10 W ×2
Indicatori di direzione posteriore 12 V, 10 W ×2
Luce pannello strumenti 12 V, 2 W ×2
Spia del folle 12 V, 1,2 W ×1
Spia abbagliante 12 V, 1,4 W ×1
Spia degli indicatori di direzione 12 V, 1,2 W ×2
Spia del livello dell’olio L.E.D. ×1
Spia problemi al motore 12 V, 1,4 W ×1Fusibile
Fusibile principale 40 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 10 A
Fusibile dell’accensione 10 A
Fusibile degli indicatori di
direzione e delle luci
d’emergenza 10 A
Fusibile del contachilometri
totalizzatore e dell’orologio
(fusibile di riserva) 5 A
Fusibile della ventola del
radiatore 20 A
Fusibile dell’iniezione
elettronica del carburante 10 A
5PS-28199-H1 9/10/02 6:23 PM Page 101
Page 103 of 110

Tutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
× 2,205× 0,03527lb
oz
Velocitàkm/h
× 0.6214 mi/h
Distanzakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm3)
cc (cm3)
L (litri)
L (litri)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8
8-5
CARATTERISTICHE TECNICHE
HAU04513
Tabella di conversioneTabella di conversione
5PS-28199-H1 9/10/02 6:23 PM Page 102
Page 104 of 110

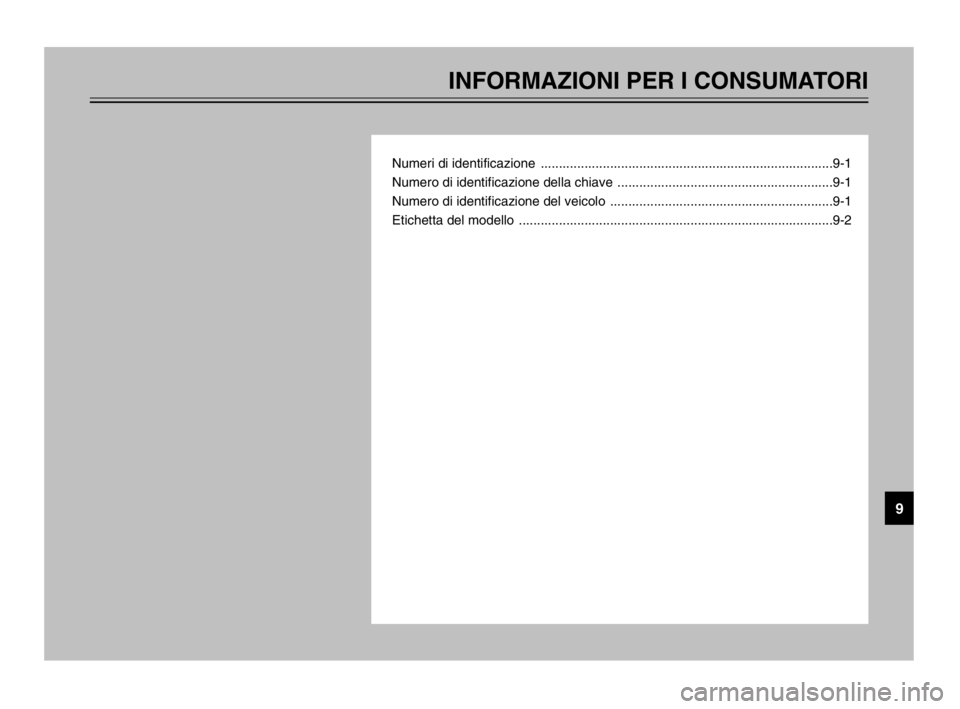

INFORMAZIONI PER I CONSUMATORI
Numeri di identificazione ................................................................................9-1
Numero di identificazione della chiave ...........................................................9-1
Numero di identificazione del veicolo .............................................................9-1
Etichetta del modello ......................................................................................9-2
9
5PS-28199-H1 9/10/02 6:23 PM Page 103
Page 105 of 110

9
9-1
HAU01039
INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazioneNumeri di identificazione
Riportare il numero di identificazione della
chiave, il numero di identificazione del
veicolo e le informazioni dell’etichetta del
modello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimen-
to in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU01043
Numero di identificazione del
veicolo
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è
impresso sul cannotto dello sterzo.
Riportare questo numero nell’apposito
spazio.
NOTA:
Il numero di identificazione del veicolo
serve ad identificare il motociclo e può
venire utilizzato per immatricolarlo presso
le autorità competenti.
1. Numero di identificazione del veicolo
HAU01041
Numero di identificazione della
chiave
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave.
Riportare questo numero nell’apposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova.
1. Numero di identificazione della chiave
1
6
5PS-28199-H1 9/10/02 6:23 PM Page 104
Page 106 of 110

9
9-2
INFORMAZIONI PER I CONSUMATORI
HAU01050
Etichetta del modelloEtichetta del modello
L’etichetta del modello è applicata al
telaio sotto alla sella (vedere pagina 3-13
per le procedure di rimozione e di installa-
zione della sella).
Riportare le informazioni di questa eti-
chetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Etichetta del modello
5PS-28199-H1 9/10/02 6:23 PM Page 105
Page 107 of 110

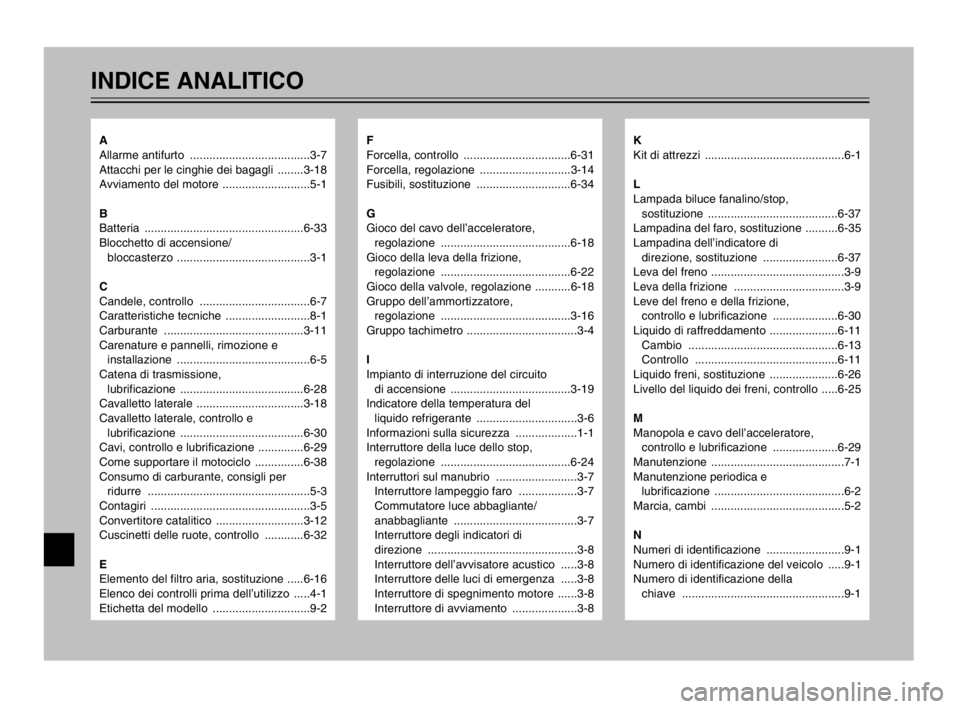

INDICE ANALITICO
F
Forcella, controllo .................................6-31
Forcella, regolazione ............................3-14
Fusibili, sostituzione .............................6-34
G
Gioco del cavo dell’acceleratore,
regolazione ........................................6-18
Gioco della leva della frizione,
regolazione ........................................6-22
Gioco della valvole, regolazione ...........6-18
Gruppo dell’ammortizzatore,
regolazione ........................................3-16
Gruppo tachimetro ..................................3-4
I
Impianto di interruzione del circuito
di accensione .....................................3-19
Indicatore della temperatura del
liquido refrigerante ...............................3-6
Informazioni sulla sicurezza ...................1-1
Interruttore della luce dello stop,
regolazione ........................................6-24
Interruttori sul manubrio .........................3-7
Interruttore lampeggio faro ..................3-7
Commutatore luce abbagliante/
anabbagliante ......................................3-7
Interruttore degli indicatori di
direzione ..............................................3-8
Interruttore dell’avvisatore acustico .....3-8
Interruttore delle luci di emergenza .....3-8
Interruttore di spegnimento motore ......3-8
Interruttore di avviamento ....................3-8K
Kit di attrezzi ...........................................6-1
L
Lampada biluce fanalino/stop,
sostituzione ........................................6-37
Lampadina del faro, sostituzione ..........6-35
Lampadina dell’indicatore di
direzione, sostituzione .......................6-37
Leva del freno .........................................3-9
Leva della frizione ..................................3-9
Leve del freno e della frizione,
controllo e lubrificazione ....................6-30
Liquido di raffreddamento .....................6-11
Cambio ..............................................6-13
Controllo ............................................6-11
Liquido freni, sostituzione .....................6-26
Livello del liquido dei freni, controllo .....6-25
M
Manopola e cavo dell’acceleratore,
controllo e lubrificazione ....................6-29
Manutenzione .........................................7-1
Manutenzione periodica e
lubrificazione ........................................6-2
Marcia, cambi .........................................5-2
N
Numeri di identificazione ........................9-1
Numero di identificazione del veicolo .....9-1
Numero di identificazione della
chiave ..................................................9-1A
Allarme antifurto .....................................3-7
Attacchi per le cinghie dei bagagli ........3-18
Avviamento del motore ...........................5-1
B
Batteria .................................................6-33
Blocchetto di accensione/
bloccasterzo .........................................3-1
C
Candele, controllo ..................................6-7
Caratteristiche tecniche ..........................8-1
Carburante ...........................................3-11
Carenature e pannelli, rimozione e
installazione .........................................6-5
Catena di trasmissione,
lubrificazione ......................................6-28
Cavalletto laterale .................................3-18
Cavalletto laterale, controllo e
lubrificazione ......................................6-30
Cavi, controllo e lubrificazione ..............6-29
Come supportare il motociclo ...............6-38
Consumo di carburante, consigli per
ridurre ..................................................5-3
Contagiri .................................................3-5
Convertitore catalitico ...........................3-12
Cuscinetti delle ruote, controllo ............6-32
E
Elemento del filtro aria, sostituzione .....6-16
Elenco dei controlli prima dell’utilizzo .....4-1
Etichetta del modello ..............................9-2
5PS-28199-H1 9/10/02 6:23 PM Page 106

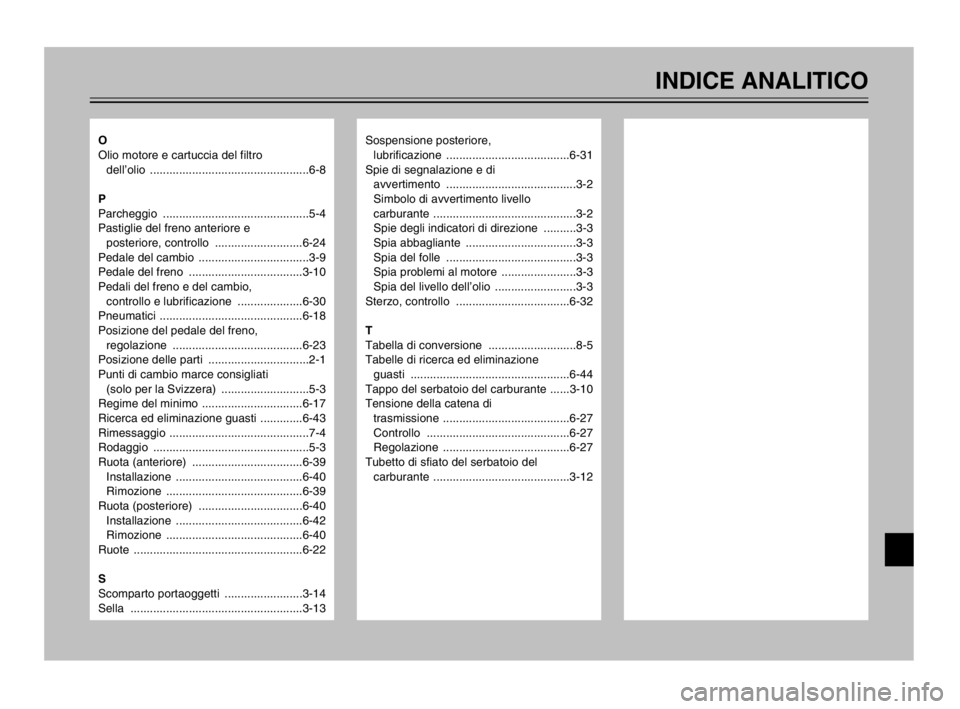

Page 108 of 110

O
Olio motore e cartuccia del filtro
dell’olio .................................................6-8
P
Parcheggio .............................................5-4
Pastiglie del freno anteriore e
posteriore, controllo ...........................6-24
Pedale del cambio ..................................3-9
Pedale del freno ...................................3-10
Pedali del freno e del cambio,
controllo e lubrificazione ....................6-30
Pneumatici ............................................6-18
Posizione del pedale del freno,
regolazione ........................................6-23
Posizione delle parti ...............................2-1
Punti di cambio marce consigliati
(solo per la Svizzera) ...........................5-3
Regime del minimo ...............................6-17
Ricerca ed eliminazione guasti .............6-43
Rimessaggio ...........................................7-4
Rodaggio ................................................5-3
Ruota (anteriore) ..................................6-39
Installazione .......................................6-40
Rimozione ..........................................6-39
Ruota (posteriore) ................................6-40
Installazione .......................................6-42
Rimozione ..........................................6-40
Ruote ....................................................6-22
S
Scomparto portaoggetti ........................3-14
Sella .....................................................3-13Sospensione posteriore,
lubrificazione ......................................6-31
Spie di segnalazione e di
avvertimento ........................................3-2
Simbolo di avvertimento livello
carburante ............................................3-2
Spie degli indicatori di direzione ..........3-3
Spia abbagliante ..................................3-3
Spia del folle ........................................3-3
Spia problemi al motore .......................3-3
Spia del livello dell’olio .........................3-3
Sterzo, controllo ...................................6-32
T
Tabella di conversione ...........................8-5
Tabelle di ricerca ed eliminazione
guasti .................................................6-44
Tappo del serbatoio del carburante ......3-10
Tensione della catena di
trasmissione .......................................6-27
Controllo ............................................6-27
Regolazione .......................................6-27
Tubetto di sfiato del serbatoio del
carburante ..........................................3-12
INDICE ANALITICO
5PS-28199-H1 9/10/02 6:23 PM Page 107
Page 109 of 110

5PS-28199-H1 9/10/02 6:23 PM Page 108
Page 110 of 110

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2002.9-0.7x1 !
(H)
USO E MANUTENZIONE
5PS-28199-H1
TDM900
5PS-H1_hyoushi 9/9/02 7:11 PM Page 1
