YAMAHA TENERE 700 2020 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-27
3

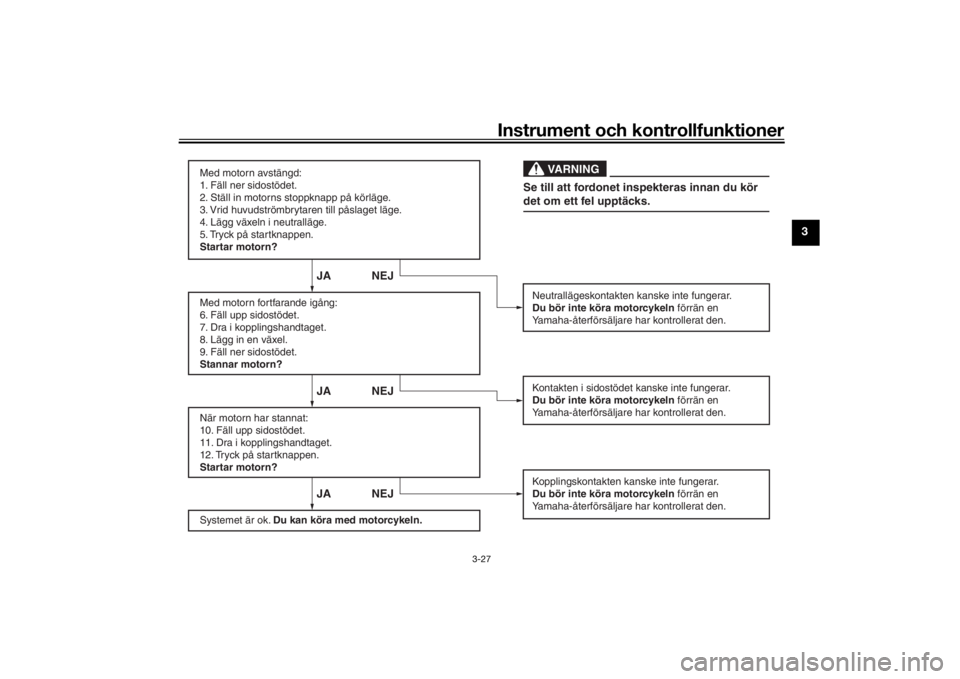

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den. Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBW3M0M0.book Page 27 Tuesday, May 28, 2019 4:29 PM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens ventilations-/överloppsslang inte är skadad, är
igensatt eller har sprickor, och kontrollera slanganslutningen.3-16, 3-17
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja.6-11
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker.6-14
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20, 6-21
UBW3M0M0.book Page 1 Tuesday, May 28, 2019 4:29 PM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20, 6-21
Koppling• Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.6-19
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism.6-16, 6-25
Reglagekablar• Kontrollera att det går mjukt.
• Smörj om det behövs.6-24
Kedja• Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
• Smörj om det behövs.6-22, 6-24
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-17, 6-19
Bromspedal och växelpedal• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-25
Broms- och kopplingshand-
tag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-25
Sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.6-26 ARTIKEL KONTROLLER SIDAN
UBW3M0M0.book Page 2 Tuesday, May 28, 2019 4:29 PM

För din egen säkerhet – kontroller före körning
4-3
4
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska.3-26 ARTIKEL KONTROLLER SIDAN
UBW3M0M0.book Page 3 Tuesday, May 28, 2019 4:29 PM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och
1600 km (1000 mi). Av denna anledning bör
du läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 5000 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 6000 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311
Undvik att varva motorn över det
röda fältet på varvräknaren.
Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får
kontrollera orsaken.
UBW3M0M0.book Page 1 Tuesday, May 28, 2019 4:29 PM

Hantering och viktiga punkter vid körning
5-2
5
MAU86620
Starta motornTändkretsens avstängningssystem gör att
det går att starta när:
växeln ligger i neutralläge eller
en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget
läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var-
ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-3.)TIPSStarta inte motorn om varningslam-
pan för motorproblem fortsätter att ly-
sa.
Varningslampan för oljetryck ska tän-
das och lysa tills motorn har startat.
ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAUM3632
TIPSDen här modellen är utrustad med:
en lutningsavkännare. Lutningsavkän-
naren stoppar motorn i händelse av
att fordonet välter. Om det händer
tänds motorns felvarningslampa, men
det beror inte på ett fel. Stäng av och
slå på strömmen till fordonet för att
återställa varningslampan. Om detta
inte görs kommer motorn inte att star-
ta även om motorn går runt när start-
knappen trycks in.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
UBW3M0M0.book Page 2 Tuesday, May 28, 2019 4:29 PM

Hantering och viktiga punkter vid körning
5-3
5
MAU16674
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.TIPSTryck ned växelpedalen flera gånger tills
den inte går ner längre och höj den sedan
en aning när du vill lägga in friläget ( ).VIKTIGT
MCA10261
Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.
Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver-
föring, som inte är konstruerade för
den chock som uppstår när växlar
tvingas i.
MAU85370
Starta och accelerera
1. Lossa kopplingen genom att trycka in
kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam-
pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samti-
digt kopplingshandtaget sakta.
4. När du har börjat köra ska du minska
gasen och samtidigt trycka in kopp-
lingshandtaget snabbt.
5. Lägg in tvåans växel. (Se till att du inte
lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp
gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
uppåt till nästa växel.
MAU85380
Sakta ned
1. Släpp gashandtaget och ansätt både
fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg in en lägre växel när fordonet
saktar ned.
3. Om motorn är på väg att stanna eller
går ojämnt, ska du trycka in kopp-
lingshandtaget, sänka farten med
bromsarna och lägga in en lägre växel
när det behövs.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380
Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.
Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda
till förlorad kontroll, trafikolycka
1. Växellägen
2. Växelpedal
1 2 3 4 5
6
12
N
UBW3M0M0.book Page 3 Tuesday, May 28, 2019 4:29 PM

Hantering och viktiga punkter vid körning
5-4
5
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU16811
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.
Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBW3M0M0.book Page 4 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UBW3M0M0.book Page 1 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-2
6
MAUM4190
VerktygssatsVerktygssatsen finns på platsen som visas.
Kom ihåg att alltid placera fodralet i facket
på sadelns underdel, sätt sedan dit verk-
tygssatsen och fäst med remmen.
Informationen i den här handboken och
verktygen i verktygssatsen är till för att hjäl-
pa dig med förebyggande underhåll och
mindre reparationer. Du kan emellertid be-
höva en momentnyckel och andra verktyg
för att genomföra vissa underhållsarbeten
på rätt sätt.
TIPSOm du inte har de verktyg eller den erfaren-
het som krävs för ett visst arbete kan du be
en Yamaha-återförsäljare att utföra det åt
dig.
1. Verktygssats
2. Förvaringsficka
12
UBW3M0M0.book Page 2 Tuesday, May 28, 2019 4:29 PM
