Periodiskt underhåll och justering
6-3
6
MAU71033
Tabeller över regelbundet underhållTIPSDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.
Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Bränsleledning• Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov.√√√√√
2*Tändstift• Kontrollera skicket.
• Justera gapet och rengör.√√
• Byt ut.√√
3*Ventilspel• Kontrollera och justera. Var 40000 km (24000 mi)
4*Bränsleinsprutning• Kontrollera tomgångsvarvtalet.√√√√√√
• Kontrollera och justera inställ-
ningen.√√√√√
5*Avgassystem• Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packningar vid behov.√√√√√
UBW3M0M0.book Page 3 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-4
6
6*Evaporativt emis-
sionssystem• Kontrollera om systemet är ska-
dat.
• Byt vid behov.√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBW3M0M0.book Page 4 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-5
6
MAU71352
Tabell över allmänt underhåll och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kontroll med diag-
nostiskt system• Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna.√√√√√√
2*Luftfilter• Byt ut.√√
3Luftfilterhusets
slang• Rengör.√√√√√
4 Koppling• Kontrollera funktionen.
• Ställ in.√√√√√
5*Frambroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
6*Bakbroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
7*Bromsslangar• Kontrollera om de har sprickor el-
ler andra skador.√√√√√
• Byt ut. Vart 4:e år
8*Bromsvätska• Byt. Vartannat år
9*Hjul• Kontrollera om de är skeva, om
ekrarna är spända eller om de har
skador.
• Justera ekerspänningen vid be-
hov.√√√√√
UBW3M0M0.book Page 5 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-6
6
10*Däck• Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
•Korrigera vid behov.√√√√√
11*Hjullager• Kontrollera lagerspel och om de
har skador.√√√√
12*Svingarmsledens
lager• Kontrollera funktion och om den
har för stort spel.√√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
13 Kedja• Kontrollera kedjans spänning,
uppriktning och skick.
• Justera och smörj in kedjan or-
dentligt med ett smörjmedel som
är anpassat för kedjor med O-
ring.Varje 1000 km (600 mi) och efter att ha tvättat motorcykeln, kört i regn eller kört
i fuktiga områden
14*Styrlager• Kontrollera om lageruppsättning-
arna är lösa.√√ √
• Fyll på lagom med litiumbaserat
fett.√√
15*Ramfästen• Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na.√√√√√
16Lagertapp för
bromshandtag• Smörj med silikonbaserat fett.√√√√√
17Lagertapp för
bromspedal• Smörj med ett litiumbaserat fett.√√√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBW3M0M0.book Page 6 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-7
6
18Lagertapp för kopp-
lingshandtag• Smörj med ett litiumbaserat fett.√√√√√
19Lagertapp för växel-
pedal• Smörj med ett litiumbaserat fett.√√√√√
20 Sidostöd• Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.√√√√√
21*Sidostödets kontakt• Kontrollera funktionen och byt ut
vid behov.√√√√√√
22*Framgaffel• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
23*Stötdämpare• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
24*Bakfjädringens relä-
arm och ledpunk-
ten i
kopplingsarmen• Kontrollera funktionen.√√√√
25 Motorolja• Byt (värm upp motorn före dräne-
ring).
• Kontrollera oljenivån och om det
läcker olja.√√√√√√
26 Oljefilterinsats• Byt ut.√√√
27*Kylsystem• Kontrollera kylvätskenivån och
om det läcker kylvätska.√√√√√
•Byt. Vart 3:e år NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBW3M0M0.book Page 7 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-8
6
MAUM4140
TIPSLuftfilter
• Denna modell är utrustad med ett oljeindränkt papper av engångstyp och får inte blåsas rent med tryckluft eftersom det då kan
skadas.
• Luftfiltret måste bytas oftare och du kör i fuktiga eller dammiga områden.
Hydraulbroms
• Kontrollera och fyll på bromsvätska vid behov.
• Vart annat år bör huvudbromscylindrarnas inre komponenter och bromsvätskan bytas.
• Byt bromsslangarna vart fjärde år eller tidigare om det uppstått sprickor eller skador.28*Bromskontakter,
fram och bak• Kontrollera funktionen.√√√√√√
29*Rörliga delar och
kablar•Smörj.√√√√√
30*Gashandtagshus
och vajer• Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset och va-
jern.√√√√√
31*Belysning, signaler
och kontakter• Kontrollera funktionen.
• Ställ in halvljuset.√√√√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBW3M0M0.book Page 8 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-9
6
MAU18782
Lossa och sätta fast kåporDe kåpor som visas på bilden måste lossas
för att vissa skötselarbeten som beskrivs i
detta kapitel ska kunna utföras. Titta i detta
avsnitt varje gång som en kåpa måste los-
sas eller sättas fast.
MAU18792
Kåpa A
Ta bort kåpanLossa och ta bort skruvarna och ta sedan
loss kåpan.Sätta fast kåpan
Placera kåpan där den ska sitta och skruva
fast den med skruvarna.
MAU19653
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
1. Kåpa A
1
1. Kåpa A
2. Skruv
1
2
Rekommenderat tändstift:
NGK/LMAR8A-9
UBW3M0M0.book Page 9 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-10
6
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det förhand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet.
För att ta bort tändstifthatten, vrid den
fram och tillbaks samtidigt som du drar
den uppåt. Vrid även hatten fram och till-
baks när du sätter på den.
MAU36112
KanisterDen här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
Kontrollera alla slangkopplingar.
Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.

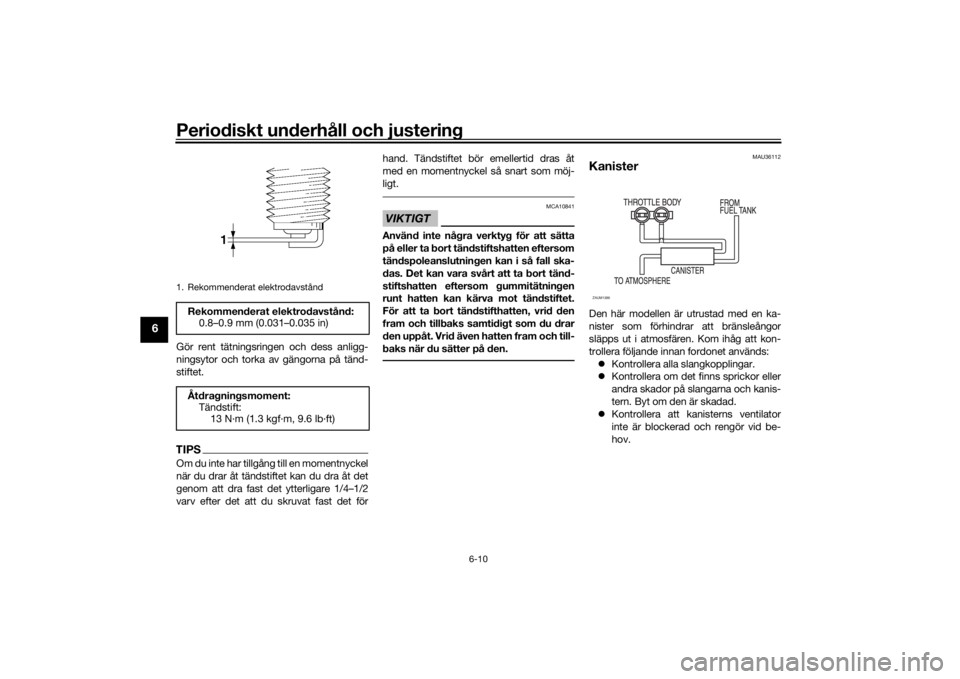

1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment:
Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBW3M0M0.book Page 10 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-11
6
MAUM4151
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel.

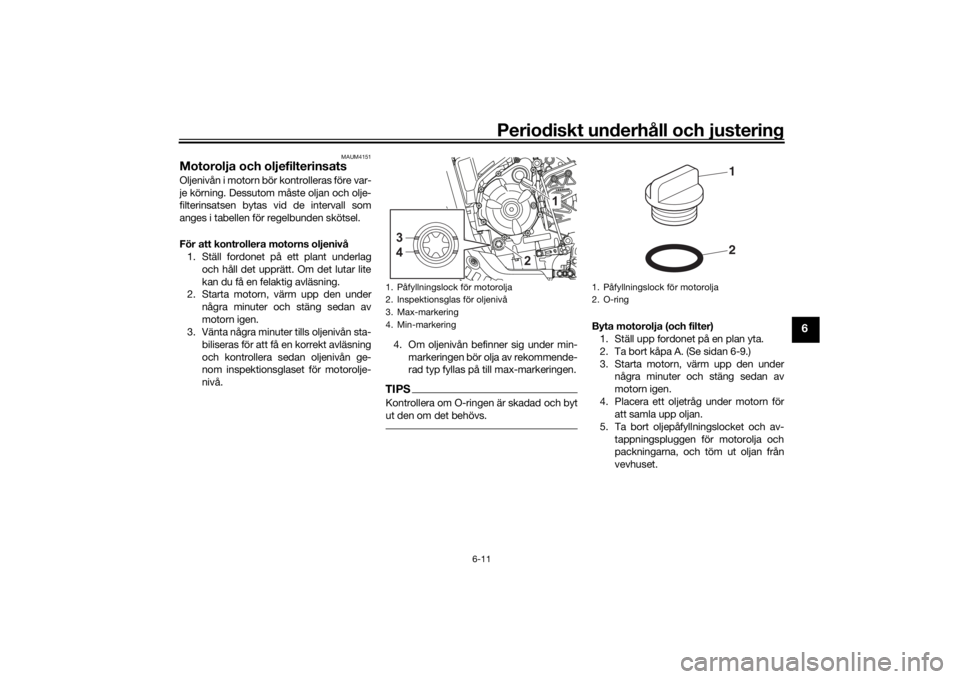

För att kontrollera motorns oljenivå
1. Ställ fordonet på ett plant underlag
och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter tills oljenivån sta-
biliseras för att få en korrekt avläsning
och kontrollera sedan oljenivån ge-
nom inspektionsglaset för motorolje-
nivå.4. Om oljenivån befinner sig under min-
markeringen bör olja av rekommende-
rad typ fyllas på till max-markeringen.
TIPSKontrollera om O-ringen är skadad och byt
ut den om det behövs.
Byta motorolja (och filter)
1. Ställ upp fordonet på en plan yta.
2. Ta bort kåpa A. (Se sidan 6-9.)
3. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
4. Placera ett oljetråg under motorn för
att samla upp oljan.
5. Ta bort oljepåfyllningslocket och av-
tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.
1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering3
4
2
1
1. Påfyllningslock för motorolja
2. O-ring
21
UBW3M0M0.book Page 11 Tuesday, May 28, 2019 4:29 PM

Periodiskt underhåll och justering
6-12
6
TIPSHoppa över stegen 5–7 om du inte ska byta

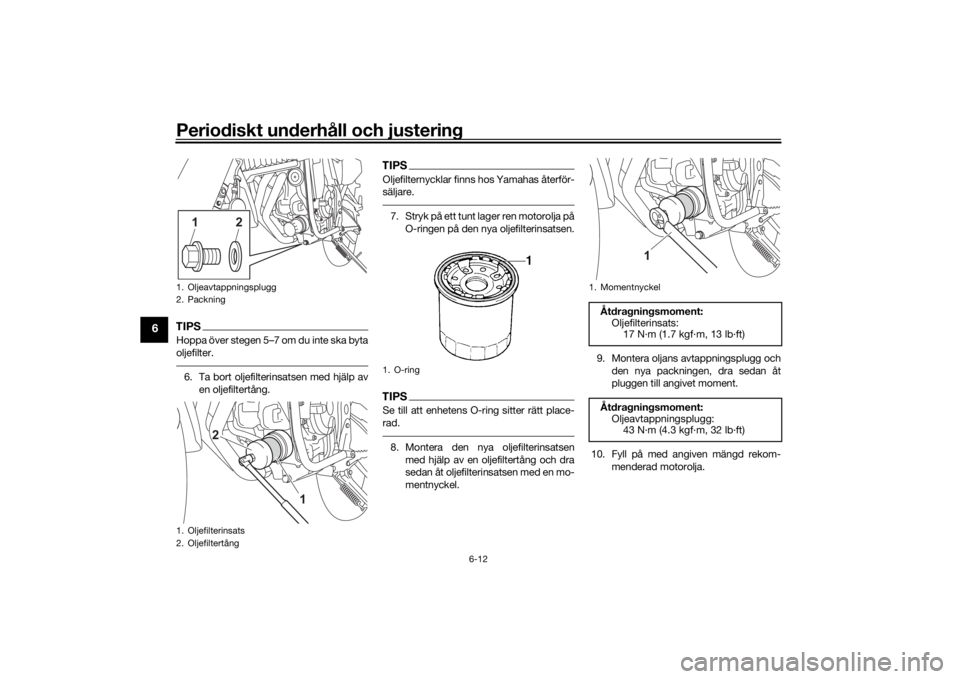

oljefilter.6. Ta bort oljefilterinsatsen med hjälp av
en oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.7. Stryk på ett tunt lager ren motorolja på
O-ringen på den nya oljefilterinsatsen.TIPSSe till att enhetens O-ring sitter rätt place-
rad.8. Montera den nya oljefilterinsatsen
med hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.9. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
10. Fyll på med angiven mängd rekom-
menderad motorolja.
1. Oljeavtappningsplugg
2. Packning
1. Oljefilterinsats
2. Oljefiltertång
12
1
2
1. O-ring
1. MomentnyckelÅtdragningsmoment:
Oljefilterinsats:
17 N·m (1.7 kgf·m, 13 lb·ft)
Åtdragningsmoment:
Oljeavtappningsplugg:
43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBW3M0M0.book Page 12 Tuesday, May 28, 2019 4:29 PM
