Instrument och kontrollfunktioner
3-7
3
Eco-indikering
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.TIPSHär får du några tips för att hålla bränsleför-
brukningen nere:
Undvik höga varvtal under accelera-
tion.
Kör med konstant hastighet.
Välj lämpligt växelläge för fordonshas-
tigheten.
Visning för växelläge
Visningen för växelläge visar vilken växel
som ligger i. Neutralläget visas av “–”.
Klocka
Klockan har 12-timmarsformat.
TIPSNär huvudströmbrytaren är avstängd kan
klockan visas genom att du trycker på den
övre inställningsknappen.För att ställa in klockan1. Vrid nyckeln till “ON”.
2. Tryck på den nedre och den övre in-
ställningsknappen samtidigt tills siff-
rorna för timmar börjar blinka.
3. Tryck på den nedre inställningsknap-
pen för att ställa in timmar.
4. Siffrorna för minuter börjar blinka när
du trycker på den övre inställnings-
knappen.
5. Tryck på den nedre inställningsknap-
pen för att ställa in minuter.
6. Tryck på den övre inställningsknap-
pen för att bekräfta inställningarna och
starta klockan.TIPSVid inställning av timmar och minuter,
trycker du snabbt på den nedre inställ-
ningsknappen för att stega upp ett värde i
taget och håller knappen intryckt för att öka
värdet kontinuerligt.

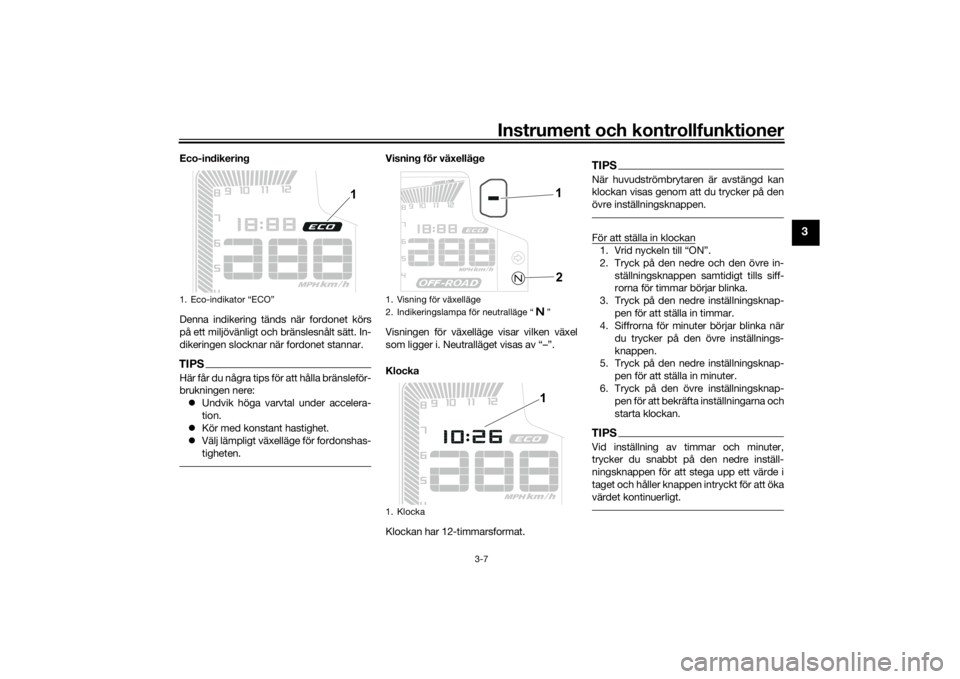

1. Eco-indikator “ECO”
1
1. Visning för växelläge
2. Indikeringslampa för neutralläge Ž
1. Klocka
1
2
1
UBW3M0M0.book Page 7 Tuesday, May 28, 2019 4:29 PM
Page 22 of 98
Instrument och kontrollfunktioner
3-8
3
OFF-ROAD-indikator
Indikatorn tänds när ABS har inaktiverats
manuellt.
Stänga av ABS1. Vrid nyckeln till “ON”.
2. Tryck på “OFF-ROAD ABS ON/OFF”
tills varningslampan “ABS OFF” börjar
blinka när fordonet står stilla och
släpp sedan knappen.
3. Varningslampan “ABS OFF” och indi-
katorn “OFF-ROAD” tänds samtidigt.TIPSABS är inaktiverat tills nyckeln vrids till
“OFF”, motorns stoppknapp vrids till “ ”
(stopp) när motorn är igång eller om du
stoppar fordonet och trycker på “OFF-
ROAD ABS ON/OFF” igen. Varningslam-
pan “ABS OFF” och indikatorn “OFF-RO-
AD” slocknar.
VARNING
MWAM1050
Ha alltid ABS påslaget när du kör på be-
lagda vägar. Det kan vara olagligt att
köra på allmänna vägar med ABS inakti-
verat och det kan ogiltigförklara din för-
säkring. Stäng bara av ABS när du kör på
obelagda vägar.
Multi-funktionsdisplay
Multifunktionsdisplayen kan visa:
en vägmätare
två trippmätare
en trippmätaren med nedräkning
en trippmätare för bränslereserv
momentan bränsleförbrukning
genomsnittlig bränsleförbrukning
en mätare för kylvätsketemperatur
en display för lufttemperatur
en inställning för styrkan i displayvis-
ningen

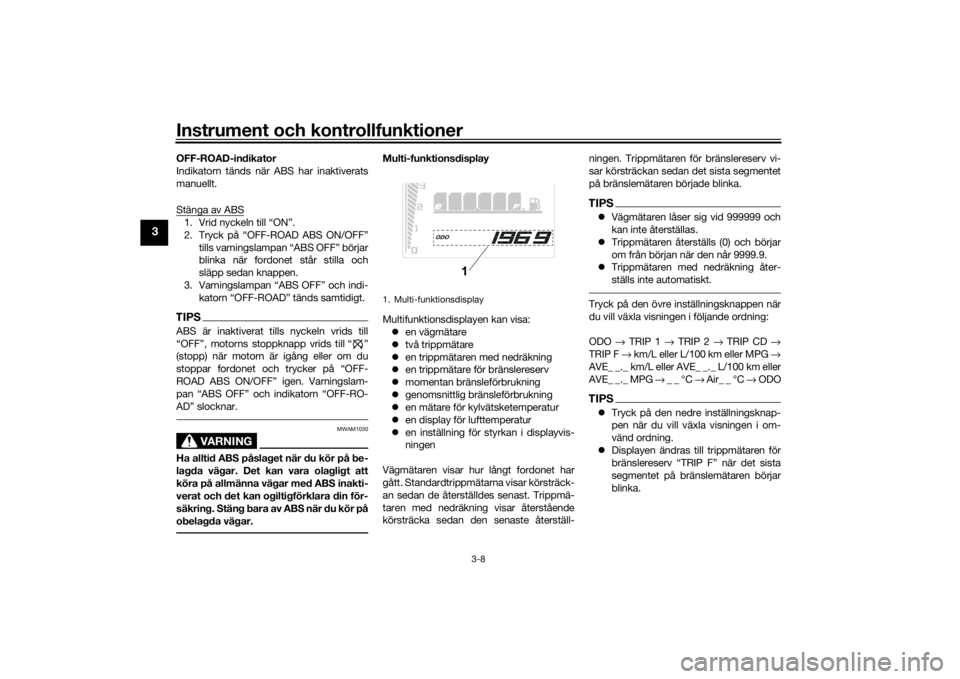

Vägmätaren visar hur långt fordonet har
gått. Standardtrippmätarna visar körsträck-
an sedan de återställdes senast. Trippmä-
taren med nedräkning visar återstående
körsträcka sedan den senaste återställ-ningen. Trippmätaren för bränslereserv vi-
sar körsträckan sedan det sista segmentet
på bränslemätaren började blinka.
TIPSVägmätaren låser sig vid 999999 och
kan inte återställas.
Trippmätaren återställs (0) och börjar
om från början när den når 9999.9.
Trippmätaren med nedräkning åter-
ställs inte automatiskt.Tryck på den övre inställningsknappen när
du vill växla visningen i följande ordning:
ODO → TRIP 1 → TRIP 2 → TRIP CD →
TRIP F → km/L eller L/100 km eller MPG →
AVE_ _._ km/L eller AVE_ _._ L/100 km eller
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODOTIPSTryck på den nedre inställningsknap-
pen när du vill växla visningen i om-
vänd ordning.
Displayen ändras till trippmätaren för
bränslereserv “TRIP F” när det sista
segmentet på bränslemätaren börjar
blinka.
1. Multi-funktionsdisplay
1
UBW3M0M0.book Page 8 Tuesday, May 28, 2019 4:29 PM
Page 23 of 98
Instrument och kontrollfunktioner
3-9
3
Om du vill återställa en trippmätare
väljer du den genom att trycka på den
övre inställningsknappen och trycker
sedan på den nedre inställningsknap-
pen när siffrorna blinkar.
Om du inte nollställer trippmätaren för
bränslereserv själv kommer den att
nollställas och försvinna automatiskt
från displayen när du har tankat och
kört i 5 km (3 mi).Trippmätare för bränslereserv
Det sista segmentet på bränslemätaren
börjar blinka när bränslenivån är låg. Tripp-
mätaren för bränslereserv “TRIP F” visas
automatiskt och körsträckan börjar att räk-
nas från den punkten. I sådana fall ska du
trycka på den övre inställningsknappen när
du vill växla visningen i följande ordning:
TRIP F → km/L eller L/100 km → AVE_ _._
km/L eller AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP CD → TRIP F
För Storbritannien:
TRIP F → km/L, L/100 km eller MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km eller
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODO
→ TRIP 1 → TRIP 2 → TRIP CD → TRIP F
TIPSTryck på den nedre inställningsknap-
pen när du vill växla visningen i om-
vänd ordning.
Du kan återställa trippmätaren för
bränslereserv manuellt eller så åter-
ställer den sig själv och försvinner från
displayen när du har tankat och kört i
5 km (3 mi).Inställningar för trippmätaren med ned-
räkning
När du vill nollställa trippmätaren med ned-
räkning ska du välja den genom att trycka
på den övre inställningsknappen. När enhe-
terna slutar blinka trycker du på den övre
och den nedre inställningsknappen samti-
digt tills den första siffran börjar blinka. Ett
kortvarigt tryck på den övre knappen ökar
enheterna från “9” till “0”. Tryck på den ne-
dre inställningsknappen när du vill välja
nästa siffra och ställ in den på samma sätt
som den första. Tryck på den nedre inställ-
ningsknappen när du vill välja den sista siff-
ran och ställ in den på samma sätt. Tryck
på den nedre inställningsknappen för att
bekräfta värdet.
TIPSDet högsta värde som kan anges är
900 km eller 600 mi.
Trippmätaren med nedräkning startar
så fort du börjar köra. När nedräkning-
en når “0”, ändras displayen till tripp-
mätaren med nedräkning “TRIP CD”
och blinkar 10 gånger.
Om du vill återställa trippmätaren med
nedräkning väljer du den och trycker
på den nedre inställningsknappen när
siffrorna blinkar tills den återställs.Momentan bränsleförbrukning
Denna funktion beräknar bränslekonsum-

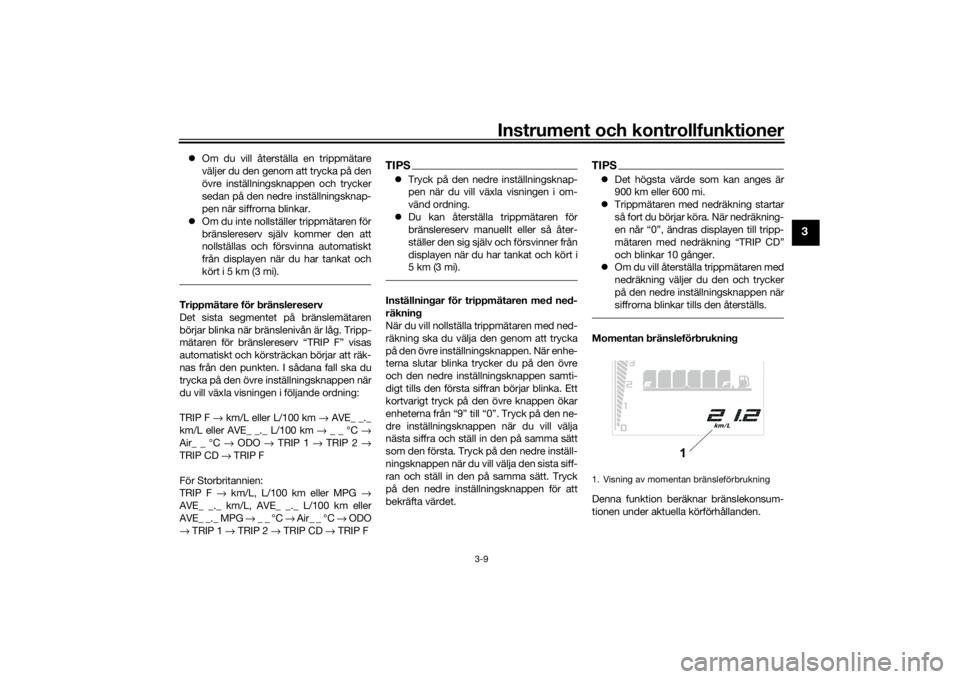

tionen under aktuella körförhållanden.1. Visning av momentan bränsleförbrukning
1
UBW3M0M0.book Page 9 Tuesday, May 28, 2019 4:29 PM
Page 24 of 98
Instrument och kontrollfunktioner
3-10
3
Visningen av momentan bränsleförbruk-
ning kan ställas in på “km/L” eller “L/100
km” när kilometer används.
Tryck på den övre inställningsknappen tills
måttenheterna ändras när du vill byta mått-
tenhet för bränsleförbrukning. Enheten för
bränsleförbrukning är “MPG” när miles an-
vänds.
“km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål-
landen visas.
“L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå-
dande körförhållanden visas.
“MPG”: Den sträcka som kan köras
på 1.0 Imp.gal bränsle under rådande
körförhållanden visas.
Om du vill ändra inställningarna för mo-
mentan bränsleförbrukning trycker du på
vänster inställningsknapp tills displayen
ändras.TIPSVid körning i hastigheter under 20 km/h
(12 mi/h) visas, “_ _._”.
Genomsnittlig bränsleförbrukning
Denna display visar den genomsnittliga
bränsleförbrukningen sedan senaste åter-
ställningen.
Genomsnittlig bränsleförbrukning kan stäl-
las in på “AVE_ _._ km/L” eller “AVE_ _._
L/100 km” när kilometer används. Tryck på
den övre inställningsknappen tills måtten-
heterna ändras när du vill byta måttenhet
för bränsleförbrukning. Enheten för bräns-
leförbrukning är “AVE_ _._ MPG” när miles
används.
“AVE_ _._ km/L”: Den sträcka som i
medelsnitt kan köras på 1.0 L bränsle
visas.
“AVE_ _._ L/100 km”: Den bränsle-
mängd som i genomsnitt behövs för
att köra 100 km visas.“AVE_ _._ MPG”: Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle visas.
Om du vill återställa den genomsnittliga
bränsleförbrukningen väljer du den och
trycker på den nedre inställningsknappen
när siffrorna blinkar tills den återställs.
TIPSNär genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet har
körts 1 km (0.6 mi).Kylvätsketemperatur
Denna display visar kylvätsketemperaturen
från 40 °C till 116 °C i steg om 1 °C.
Om meddelandet “Hi” blinkar ska du stan-
na fordonet, stänga av motorn och låta mo-
torn svalna. (Se sidan 6-36.)

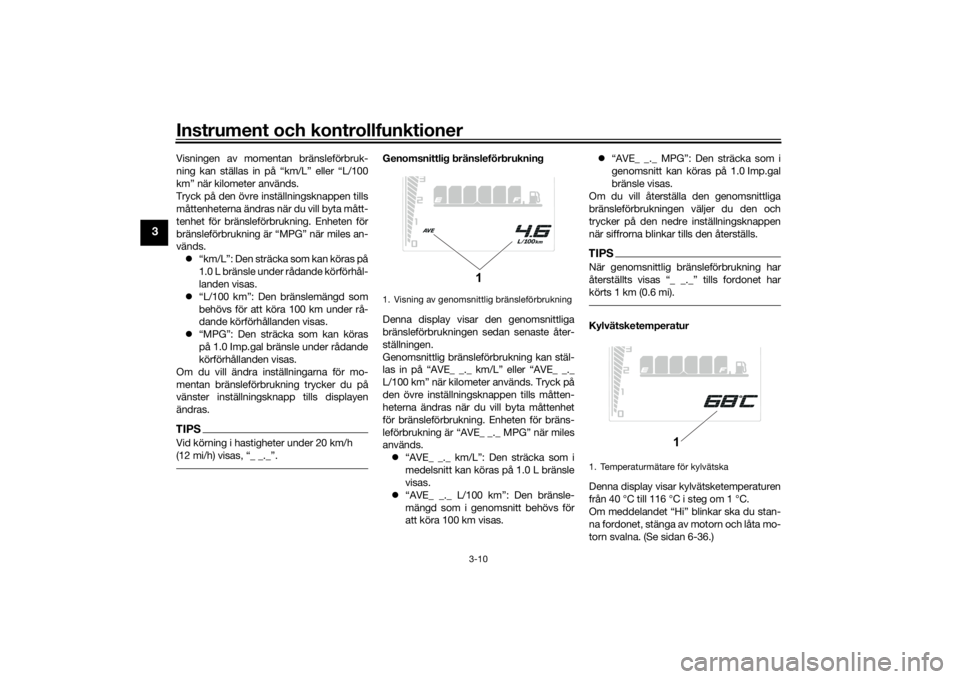

1. Visning av genomsnittlig bränsleförbrukning
1
1. Temperaturmätare för kylvätska
1
UBW3M0M0.book Page 10 Tuesday, May 28, 2019 4:29 PM
Page 25 of 98
Instrument och kontrollfunktioner
3-11
3
TIPSNär kyltemperaturen understiger
40 °C visas “Lo”.
Kylvätskans temperatur kommer att
variera beroende på väderlek och mo-
torbelastning.Lufttemperatur

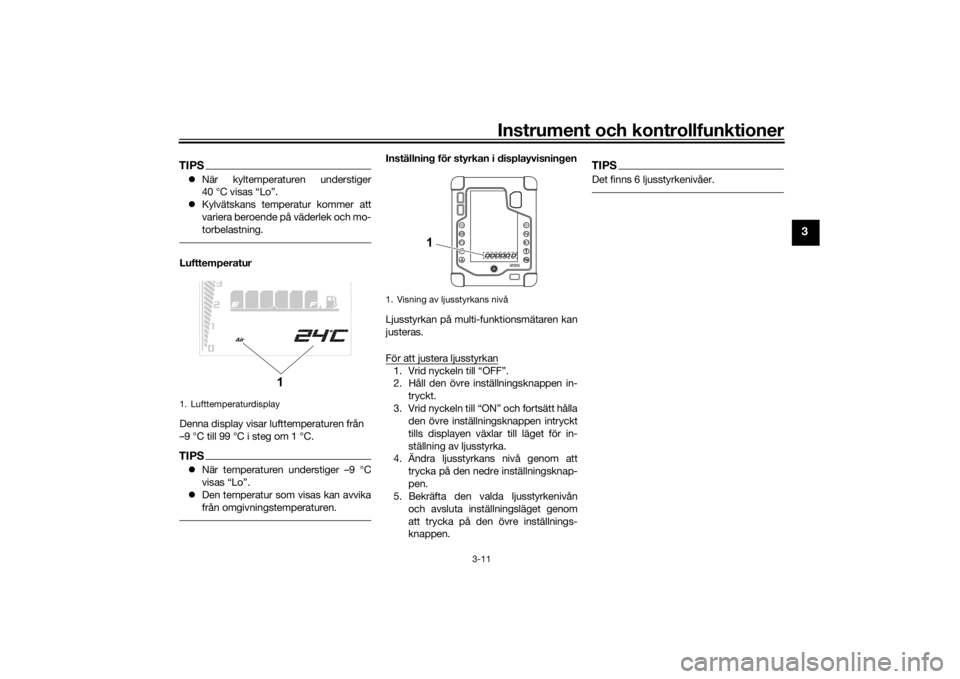

Denna display visar lufttemperaturen från
–9 °C till 99 °C i steg om 1 °C.TIPSNär temperaturen understiger –9 °C
visas “Lo”.
Den temperatur som visas kan avvika
från omgivningstemperaturen.
Inställning för styrkan i displayvisningen
Ljusstyrkan på multi-funktionsmätaren kan
justeras.
För att justera ljusstyrkan1. Vrid nyckeln till “OFF”.
2. Håll den övre inställningsknappen in-
tryckt.
3. Vrid nyckeln till “ON” och fortsätt hålla
den övre inställningsknappen intryckt
tills displayen växlar till läget för in-
ställning av ljusstyrka.
4. Ändra ljusstyrkans nivå genom att
trycka på den nedre inställningsknap-
pen.
5. Bekräfta den valda ljusstyrkenivån
och avsluta inställningsläget genom
att trycka på den övre inställnings-
knappen.
TIPSDet finns 6 ljusstyrkenivåer.
1. Lufttemperaturdisplay
1
1. Visning av ljusstyrkans nivå
1
UBW3M0M0.book Page 11 Tuesday, May 28, 2019 4:29 PM
Page 26 of 98
Instrument och kontrollfunktioner
3-12
3
MAU1234M

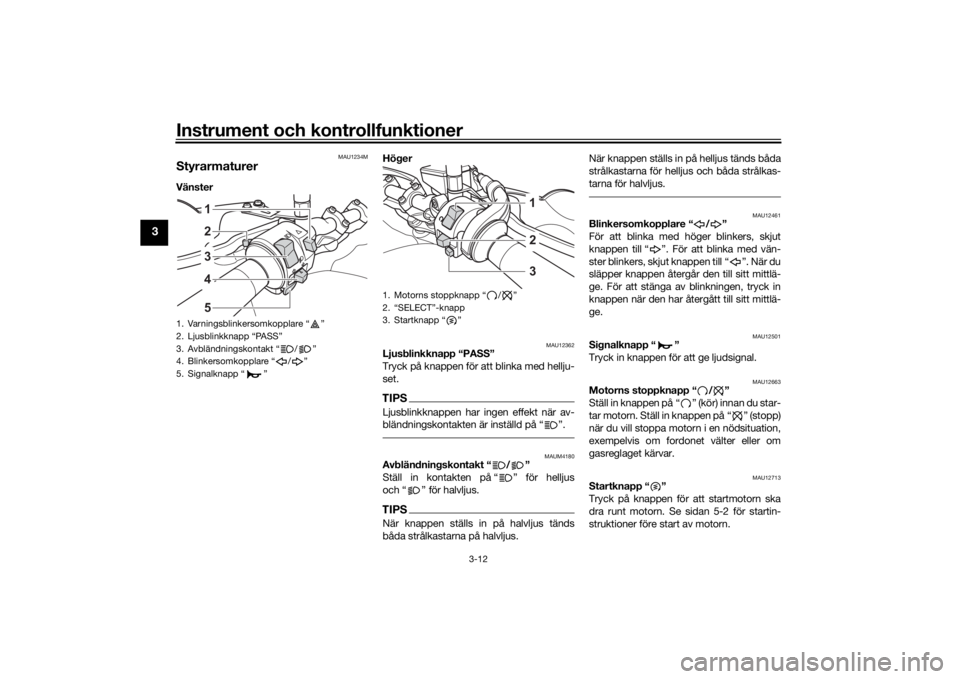

StyrarmaturerVänster Höger
MAU12362
Ljusblinkknapp “PASS”
Tryck på knappen för att blinka med hellju-
set.TIPSLjusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAUM4180
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.TIPSNär knappen ställs in på halvljus tänds
båda strålkastarna på halvljus.När knappen ställs in på helljus tänds båda
strålkastarna för helljus och båda strålkas-
tarna för halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU12663
Motorns stoppknapp “ / ”
Ställ in knappen på “ ” (kör) innan du star-
tar motorn. Ställ in knappen på “ ” (stopp)
när du vill stoppa motorn i en nödsituation,
exempelvis om fordonet välter eller om
gasreglaget kärvar.
MAU12713
Startknapp “ ”
Tryck på knappen för att startmotorn ska
dra runt motorn. Se sidan 5-2 för startin-
struktioner före start av motorn.
1. Varningsblinkersomkopplare “ ”
2. Ljusblinkknapp “PASS”
3. Avbländningskontakt “ / ”
4. Blinkersomkopplare “ / ”
5. Signalknapp “ ”
34512
1. Motorns stoppknapp / Ž
2.
3. Startknapp Ž
231
UBW3M0M0.book Page 12 Tuesday, May 28, 2019 4:29 PM
Page 27 of 98
Instrument och kontrollfunktioner
3-13
3
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, an-
vänd omkopplaren för att sätta på var-
ningsblinkers (alla blinkerslampor blinkar
samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAUM4090
“SELECT”-knapp
Knappen har samma funktioner som den
undre inställningsknappen på multifunk-
tionsmätaren.
Se “Multi-funktionsmätare” på sidan 3-5 för
mer information.
MAU12823
KopplingshandtagTryck kopplingshandtaget mot styret när
du vill koppla bort drivlinan från motorn, till
exempel när du växlar. Anslut kopplingen
och överför kraft till bakhjulet genom att
släppa handtaget.TIPSHandtaget bör dras in snabbt och släppas
långsamt för mjuk växling. (Se sidan 5-3.)
MAU12876
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida. Flytta växelpedalen uppåt när
du vill växla upp. Tryck ned växelpedalen
när du vill växla ned. (Se sidan 5-3.)
1. Kopplingshandtag
1
1. Växelpedal
1
UBW3M0M0.book Page 13 Tuesday, May 28, 2019 4:29 PM
Page 28 of 98
Instrument och kontrollfunktioner
3-14
3
MAU26827
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. Tryck bort bromshandtaget från gas-
handtaget och vrid på justerratten när du
vill justera avståndet mellan bromshandta-
get och gashandtaget. Se till att inställ-
ningsnumret på justerratten är inriktat med
passningsmärket på bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
MAUM4100
ABSDet låsningsfria bromssystemet (ABS) ver-
kar oberoende på fram- och bakbromsar-
na.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.
ABS fungerar bäst vid långa in-
bromsningssträckor.
På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.Använda bromsarna
Använd bromshandtaget och bromspeda-
len på samma sätt som vanliga bromsar.
ABS aktiveras och en pulserande känsla
känns i bromshandtaget eller bromspeda-
len om ett hjul slirar vid inbromsning. Fort-
sätt att ansätta bromsarna och låt ABS-
systemet göra jobbet. Pumpa inte brom-
sarna eftersom det försämrar bromsförmå-
gan.
ABS-systemet utför en självdiagnos
när du startar fordonet. Under tiden
kan ett klickande ljud höras från hy-
draulenheten och vibrationer kan kän-

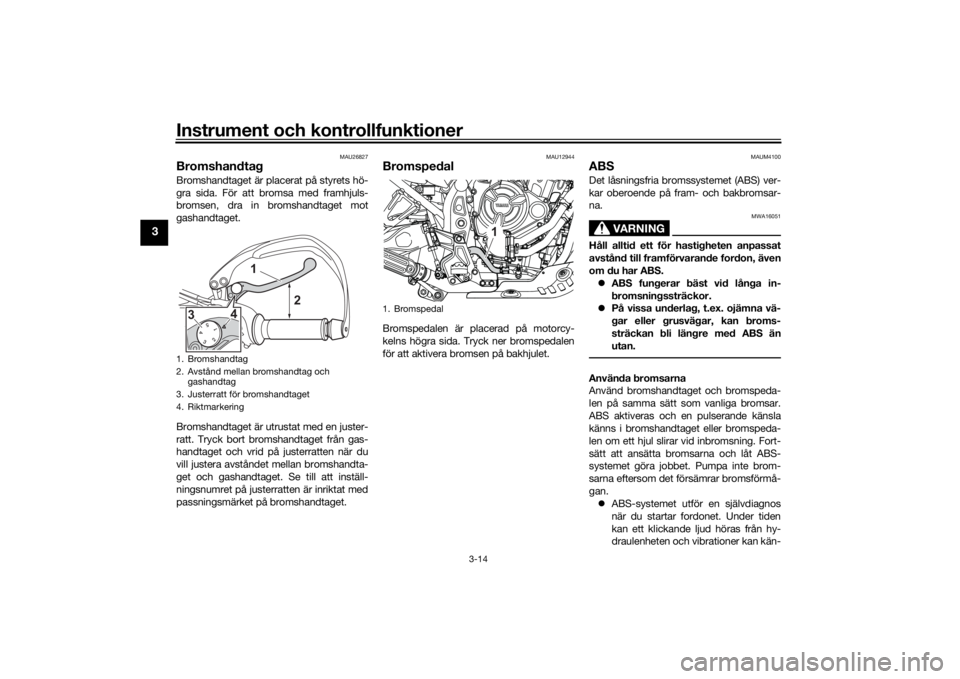

1. Bromshandtag
2. Avstånd mellan bromshandtag och
gashandtag
3. Justerratt för bromshandtaget
4. Riktmarkering
1
4
3
2
1. Bromspedal
1
UBW3M0M0.book Page 14 Tuesday, May 28, 2019 4:29 PM
Page 29 of 98
Instrument och kontrollfunktioner
3-15
3
nas om bromshandtaget eller
bromspedalen ansätts, men det är
inte ett fel.
Bromssystemet fungerar som ett van-
ligt bromssystem om det är fel på
ABS-systemet.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
TIPSABS kan inaktiveras när du kör i terräng.
(Se sidan 3-8.)
VARNING
MWAM1050
Ha alltid ABS påslaget när du kör på be-
lagda vägar. Det kan vara olagligt att
köra på allmänna vägar med ABS inakti-
verat och det kan ogiltigförklara din för-
säkring. Stäng bara av ABS när du kör på
obelagda vägar.
MAUM1794
TanklockFör att ta bort tanklocket
1. Öppna luckan över tanklocket.
2. Stoppa in nyckeln i nyckelhålet och
vrid den 1/4 varv medurs. Tanklocket
låses upp och tanklocket kan nu tas
bort.
För att sätta på tanklocket
1. Tryck ner tanklocket i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln.
1. Framhjulets sensor
2. Framhjulets sensorrotor21
1. Bakhjulssensor
2. Rotor för bakhjulssensor12
1. Lucka i tanklock
2. Lås upp.
1
2
UBW3M0M0.book Page 15 Tuesday, May 28, 2019 4:29 PM
Page 30 of 98
Instrument och kontrollfunktioner
3-16
3
TIPSTanklocket kan inte sättas på om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.3. Stäng låsskyddet.
VARNING
MWA11142
Se till att tanklocket är ordentligt stängt
innan du kör iväg. Bränsleläckor utgör
en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera att
det inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.3. Torka omedelbart upp eventuellt spillt
bränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.

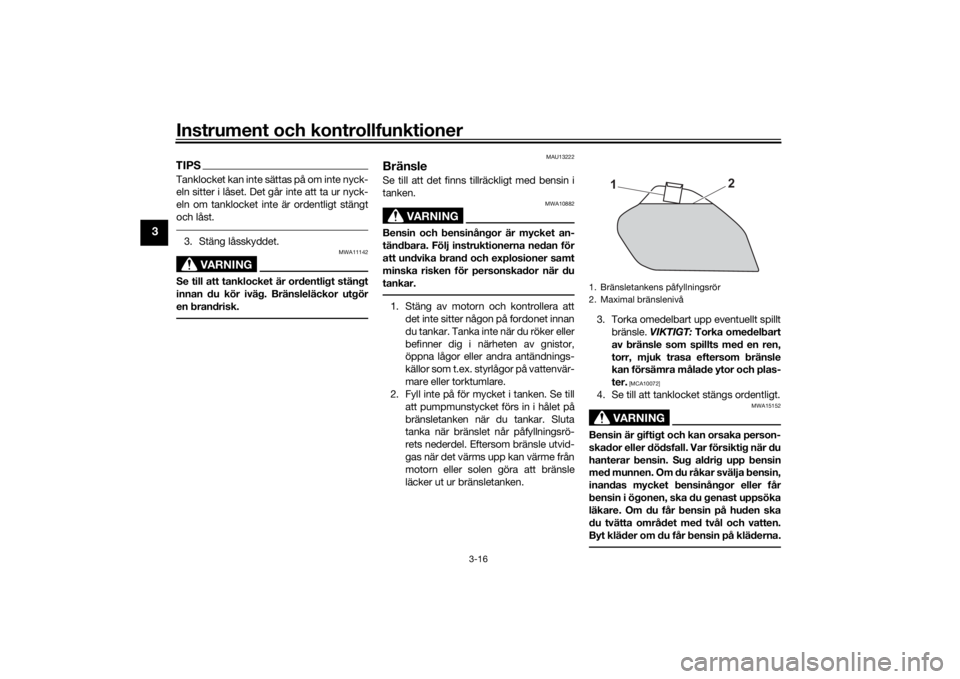

Byt kläder om du får bensin på kläderna.1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
UBW3M0M0.book Page 16 Tuesday, May 28, 2019 4:29 PM
