Manutenção periódica e ajustes
6-37
6
Se os carretéis d o braço traseiro não fo-
rem removi dos, estes po dem entrar em
contacto com o sistema de escape e
provocar d anos.
PAU25872
Deteção e resolução de proble-
masEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos- suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVI SO
PWA15142
Não fume d urante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegi das nem faíscas na
área, incluind o luzes piloto de esquenta-
d ores ou cal deiras. A gasolina ou os va-
pores de gasolina po dem incen diar-se
ou explo dir e causar ferimentos graves
ou danos materiais.
UBEHPBP0.book Page 37 Frid ay, October 15, 2021 4:51 PM

Manutenção periódica e ajustes
6-38
6
PAU86350

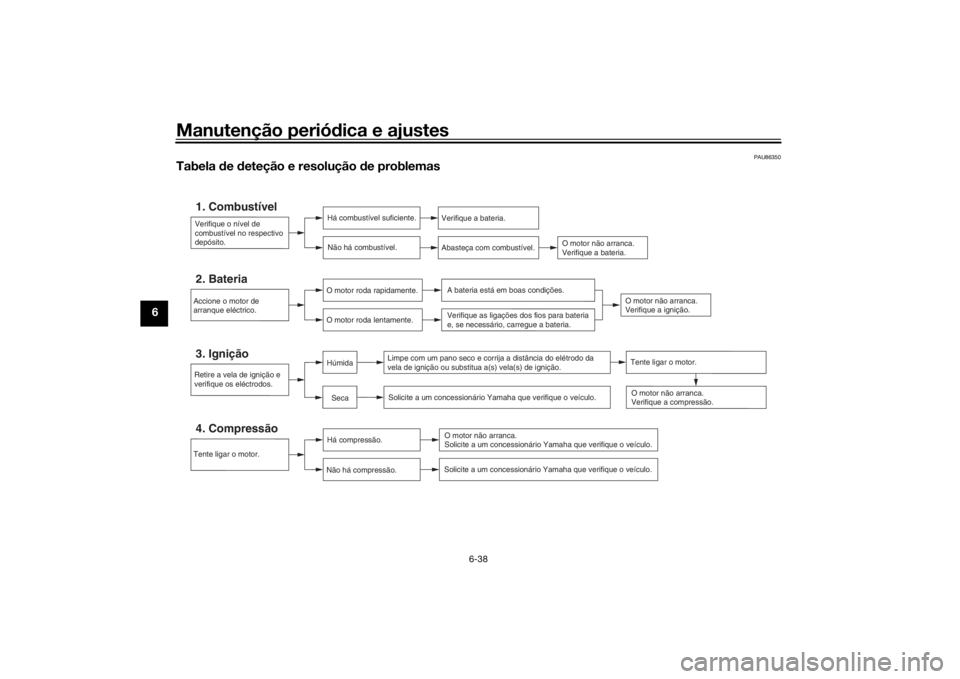

Tabela d e deteção e resolução d e problemas
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Tente ligar o motor.4. Compressão
Há compressão.
Não há compressão.
Solicite a um concessionário Yamaha que verifique o veículo.O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do elétrodo da
vela de ignição ou substitua a(s) vela(s) de ignição. Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.
SecaHúmida
Tente ligar o motor.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios para bateria
e, se necessário, carregue a bateria.
UBEHPBP0.book Page 38 Frid ay, October 15, 2021 4:51 PM

Manutenção periódica e ajustes
6-39
6
PAU86420
Sobreaquecimento d o motor
AVI SO
PWAT1041
Não retire a tampa do ra dia dor enquanto o motor e o ra dia dor estiverem quentes. O flui do e o vapor muito quentes po dem
ser expeli dos sob pressão, pod endo provocar graves feri mentos. Não se esqueça de aguar dar até que o motor tenha arre-
feci do.
 Coloque um ped aço de pano espesso, tal como uma toalha, sobre a tampa do ra dia dor, e depois ro de lentamente a tampa
no senti do contrário ao d os ponteiros do relógio até esta parar para permitir o escape d e qualquer pressão residual. Quan-
d o o ruí do sibilante parar, prima a tampa enquanto a ro da no senti do contrário ao d os ponteiros do relógio e, de segui da,
retire a tampa.NOTACaso não tenha líquido refrigerante, pode ut ilizar temporariamente água da torneira, desde que seja substituída pelo líquido re frigerante
recomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível do líquido
refriger ante no respetivo
reserv atório e o r adiador.
O nível de líquido refriger ante
está bom.O nível de líquido
refriger ante está baixo.
Verifique se existem fugas
no sistema de refriger ação.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refriger ação.
Adicione líquido refriger ante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Y amaha que
verifique e repare o sistema de refriger ação.Há um a fug a.
Não há nenh um a fug a.
UBEHPBP0.book Page 39 Frid ay, October 15, 2021 4:51 PM

Cuidad os e arrumação do motociclo
7-1
7
PAU37834
Cor mate cuid ad oPRECAUÇÃO
PCA15193
Alguns mo delos estão equipa dos com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
pro dutos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, pro dutos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou d anificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cor
mate.
PAU83443
Cui dad osUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecio-
nar a condição do ve ículo mais frequente-
mente. Não se esqueça de lavar o veículo
depois de conduzir à chuva ou perto do
mar, pois o sal é corrosivo para os metais.NOTA Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode per-
manecer nas estradas mesmo até
quase ao fim da primavera, portanto,
não se esqueça de lavar a parte infe-
rior da carroçaria e o chassis depois
de conduzir nessas áreas.
 Os produtos de tratamento e de ma-
nutenção genuínos da Yamaha são
vendidos sob a marca YAMALUBE
em muitos mercados no mundo intei-
ro.
 Peça mais dicas de limpeza no seu
concessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta po de provocar
d anos cosméticos e mecânicos. Não
utilize:  lava doras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água po de
provocar infiltrações e deteriorar
os rolamentos de rod a, os travões,
os ve dantes da transmissão e os
d ispositivos elétricos. Evite aplicar
d etergente a alta pressão como,
por exemplo, em máquinas de lava-
gem automática para carros.
 químicos agressivos, incluin do
agentes de limpeza de ro das dema-
sia do ácid os, especialmente em ro-
d as de raio ou de magnésio.
 químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas po dem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
 toalhas, esponjas ou escovas con-
tamina das com pro dutos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
UBEHPBP0.book Page 1 Frid ay, October 15, 2021 4:51 PM

Cuidad os e arrumação do motociclo7-2
7
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acoplad ores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man- chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengor durantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos d as
ro das. Siga as instruções d o produ-
to.
[PCA26290]
Lavagem 1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limp eza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para lim par o para-vento.
Além disso, alguns compostos d elimpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os pro dutos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra
a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UBEHPBP0.book Page 2 Frid ay, October 15, 2021 4:51 PM

Cuidad os e arrumação do motociclo
7-3
7
dos pneus. Caso contrário, estas
partes ficarão escorrega dias, o que
pod erá causar per da de controlo.
Limpe cui dad osamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para moto-
ciclos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver fica-
do embaciada, ligue o motor e acenda
o farol dianteiro para ajudar a eliminar
a humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320
Não aplique cera em partes de bor-
racha ou d e plástico não pinta do. 
Não utilize compostos de polimen-
to abrasivos, pois estes desgastam
a pintura.
 Aplique sprays e cera com mo dera-
ção. No fim, remova o excesso.
AVI SO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus po de provocar a per-
d a de controlo.
 Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.
 Se necessário, lave os pneus com
água quente e um detergente sua-
ve.
 Se necessário, limpe os discos do
travão e as pastilhas com um pro-
d uto de limpeza para travões ou
acetona.
 Antes de con duzir a veloci dad es
superiores, teste o veículo quanto
ao desempenho dos travões e ao
comportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.PRECAUÇÃO
PCA21170
 Guar dar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um olea do, enquanto
esta se encontra ain da molha do,
permitirá a infiltração de água e hu-
mi dad e, o que provocará o apareci-
mento de ferrugem.
 Para prevenir a corrosão, evite ca-
ves húmid as, estábulos ( devi do à
presença de amónia) e áreas on de
estejam armazena dos químicos
fortes.Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais): 1. Efetue todas as reparações necessá- rias e qualquer manutenção em falta.
UBEHPBP0.book Page 3 Frid ay, October 15, 2021 4:51 PM

Cuidad os e arrumação do motociclo7-4
7
2. Siga todas as instruções na secção
de Cuidado deste capítulo.
3. Encha o depósito de combustível, adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:
a. Retire a tampa da vela de ignição e a vela. b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elét rodos fiquem li-
gados à terra. (I sto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar d anos ou fe-
rimentos provoca dos por faís-
cas, certifique-se de que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro- lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos
pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um pouco as rodas uma vez por mês para
evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível ideal
de carregamento da bateria.
PRECAUÇÃO: Certifique-se de que
a bateria e o carrega dor são com-
patíveis. Não carregue uma bateria
VRLA com um carrega dor conven-
cional.
[PCA26330]
NOTA Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 °C (32-90 °F).
 Consulte a página 6-32 para mais in-
formações sobre o carregamento e o
armazenamento da bateria.
UBEHPBP0.book Page 4 Frid ay, October 15, 2021 4:51 PM

Especificações
8-1
8
Dimensões:Comprimento total:2370 mm (93.3 in)
Largura total: 905 mm (35.6 in)
Altura total: 1455 mm (57.3 in)
Altura do assento:
875 mm (34.4 in)
Distância entre os eixos: 1595 mm (62.8 in)
Distância mínima do chão: 240 mm (9.45 in)
Raio de viragem mínimo:
2.8 m (9.47 ft)Peso:Massa em vazio:204 kg (450 lb)Motor:Ciclo de combustão:4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas:
DOHC
Disposição do cilindro: Em linha
Número de cilindros: 2 cilindro
Cilindrada:
689 cm3
Diâmetro  curso:
80.0  68.6 mm (3.15  2.70 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do cartucho do filtro de
óleo:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantid ad e de líqui do refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
1.60 L (1.69 US qt, 1.41 Imp.qt)Combustível:Combustível recomendado: Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON):
90
Capacidade do depósi to de combustível:
16 L (4.2 US gal, 3.5 Imp.gal)
Volume da reserva de combustível: 4.3 L (1.14 US gal, 0.95 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
1WS1 51Sistema de transmissão:Relação das velocidades:
1.ª:
2.846 (37/13)
2.ª: 2.125 (34/16)
3.ª:
1.632 (31/19)
4.ª: 1.300 (26/20)
5.ª: 1.091 (24/22)
6.ª:
0.964 (27/28)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UBEHPBP0.book Page 1 Frid ay, October 15, 2021 4:51 PM

Especificações
8-2
8
Pneu dianteiro:Tipo:
Com câmara de ar
Dimensão: 90/90 - 21 M/C 54V M+S
Categoria de Velocidade: 240 km/h (149 mph)
Fabricante/modelo:
PIRELLI/SCORPION RALLY STR APneu traseiro:Tipo:Com câmara de ar
Dimensão:
150/70 R18 M/C 70V M+S
Categoria de Velocidade: 240 km/h (149 mph)
Fabricante/modelo: PIRELLI/SCORPION RALLY STRPneu opcional:Pneu dianteiro:
Tipo:
Com câmara de ar
Tamanho: 90/90 – 21 M/C 54R M+S
Índice de velocidade: 170 km/h (105 mph)
Fabricante/modelo:
MICHELIN/ANAKEE WILD
Pneu traseiro:
Tipo: Com câmara de ar
Tamanho: 150/70 R18 M/C 70R M+S Índice de velocidade:
170 km/h (105 mph)
Fabricante/modelo:
MICHELIN/ANAKEE WILD
Carga:Carga máxima:190 kg (419 lb)
(Peso total com condutor, passageiro, carga
e acessórios)Travão dianteiro:Tipo:
Travão hidráulico com dois discosTravão traseiro:Tipo:Travão hidráulico com um discoSuspensão d ianteira:Tipo:
Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:12 VBateria:Modelo:
YTZ10S
Voltagem, capacidade: 12 V, 8.6 Ah (10 HR)Potência da lâmpa da:Farol dianteiro:
LED
Luz do travão/farolim traseiro: LED Sinal de mudança de direcção dianteiro:
10.0 W  2
Sinal de mudança de direcção traseiro:
10.0 W  2
Mínimos: LED
Luz da chapa de matrícula: 5.0 W  1
UBEHPBP0.book Page 2 Frid ay, October 15, 2021 4:51 PM

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são nece ssários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
PAU26521
Etiqueta d o modelo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
UBEHPBP0.book Page 1 Frid ay, October 15, 2021 4:51 PM
