YAMAHA TMAX 2001 Instructieboekje (in Dutch)

3-5

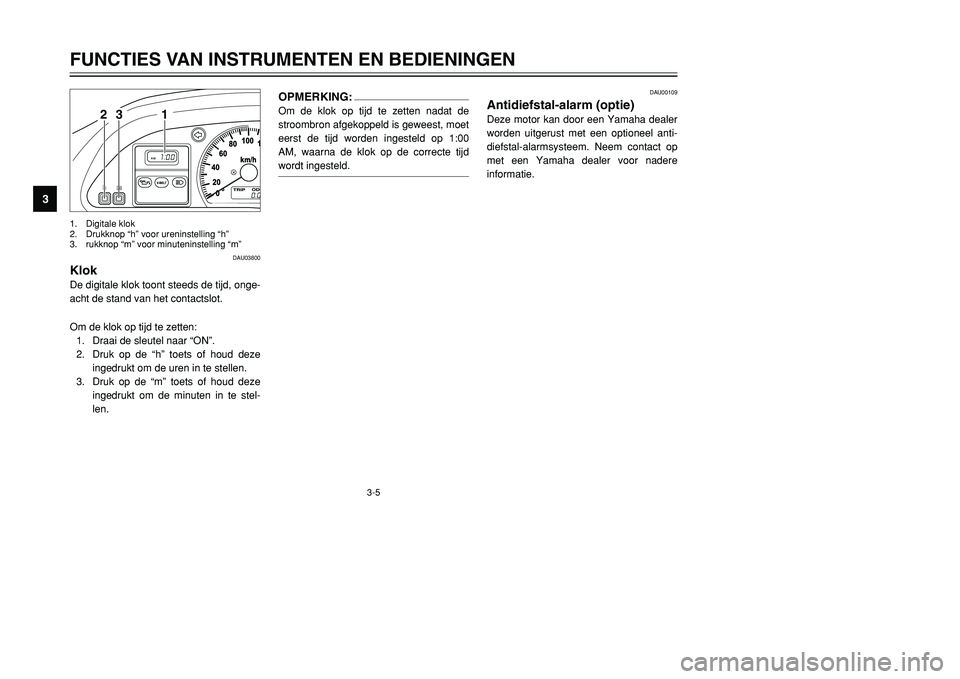

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
1 23
1. Digitale klok
2. Drukknop “h” voor ureninstelling “h”
3. rukknop “m” voor minuteninstelling “m”
DAU03800
KlokDe digitale klok toont steeds de tijd, onge-
acht de stand van het contactslot.
Om de klok op tijd te zetten:
1. Draai de sleutel naar “ON”.
2. Druk op de “h” toets of houd deze
ingedrukt om de uren in te stellen.
3. Druk op de “m” toets of houd deze
ingedrukt om de minuten in te stel-
len.
OPMERKING:Om de klok op tijd te zetten nadat de
stroombron afgekoppeld is geweest, moet
eerst de tijd worden ingesteld op 1:00
AM, waarna de klok op de correcte tijd
wordt ingesteld.
DAU00109
Antidiefstal-alarm (optie)Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere
informatie.
5GJ-9-DV 5/26/01 10:57 AM Page 20

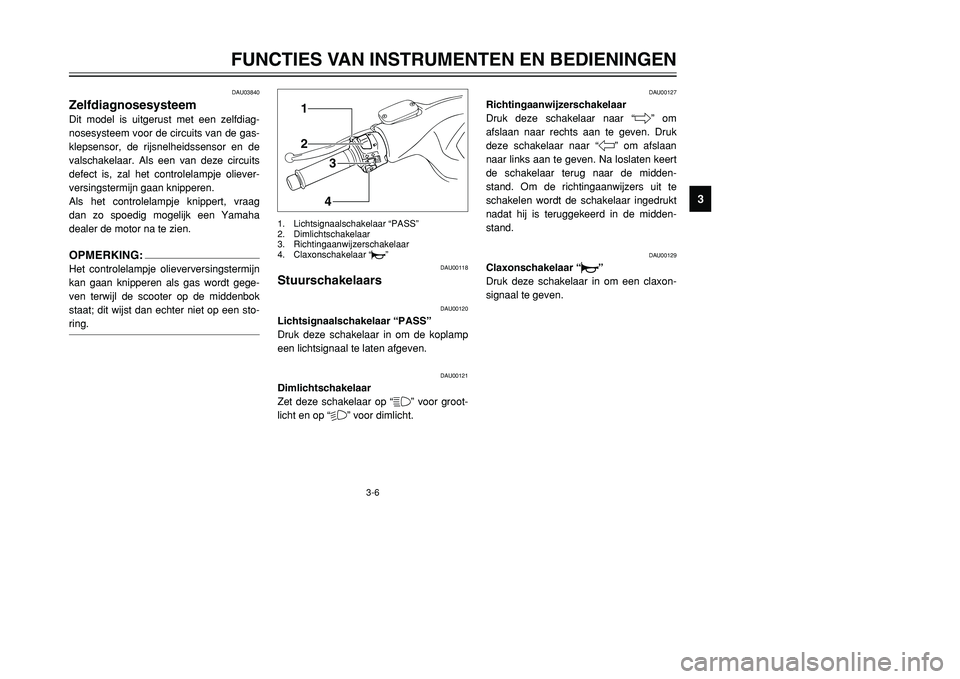

3-6
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
12
34
DAU00118
Stuurschakelaars
DAU00120
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU00121
Dimlichtschakelaar
Zet deze schakelaar op “
&
” voor groot-
licht en op “
%
” voor dimlicht.
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar
3. Richtingaanwijzerschakelaar
4. Claxonschakelaar “*”
DAU03840
ZelfdiagnosesysteemDit model is uitgerust met een zelfdiag-
nosesysteem voor de circuits van de gas-
klepsensor, de rijsnelheidssensor en de
valschakelaar. Als een van deze circuits
defect is, zal het controlelampje oliever-
versingstermijn gaan knipperen.
Als het controlelampje knippert, vraag
dan zo spoedig mogelijk een Yamaha
dealer de motor na te zien.OPMERKING:Het controlelampje olieverversingstermijn
kan gaan knipperen als gas wordt gege-
ven terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een sto-
ring.
DAU00127
Richtingaanwijzerschakelaar
Druk deze schakelaar naar “
6
” om
afslaan naar rechts aan te geven. Druk
deze schakelaar naar “
4
” om afslaan
naar links aan te geven. Na loslaten keert
de schakelaar terug naar de midden-
stand. Om de richtingaanwijzers uit te
schakelen wordt de schakelaar ingedrukt
nadat hij is teruggekeerd in de midden-
stand.
DAU00129
Claxonschakelaar “
*
”
Druk deze schakelaar in om een claxon-
signaal te geven.
5GJ-9-DV 5/26/01 10:57 AM Page 21

3-7
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
123
DAU00138
Noodstopschakelaar
Zet deze schakelaar op “
$
” om in een
noodgeval de motor direct uit te schake-
len, zoals wanneer de machine omslaat
of als de gaskabel blijft hangen.
DAU00134
Lichtschakelaar
Zet deze schakelaar in de stand “
'
”
om de parkeerlichten, het achterlicht en
de instrumentenverlichting in te schake-
len. Zet de schakelaar in de stand “
:
”
om ook de koplamp in te schakelen.
1. Noodstopschakelaar
2. Schakelaar verlichtingssysteem
3. Startknop “,”
DAU03801
Startknop “
,
”
Druk bij ingetrokken zijstandaard en
bekrachtigde voor- of achterrem deze
knop in om de motor via de startmotor te
starten.
DC000005
<>Zie pagina 5-1 voor startinstructies
voordat u de motor start.
1
1. Voorremhendel
DAU03882
VoorremhendelDe voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
5GJ-9-DV 5/26/01 10:57 AM Page 22

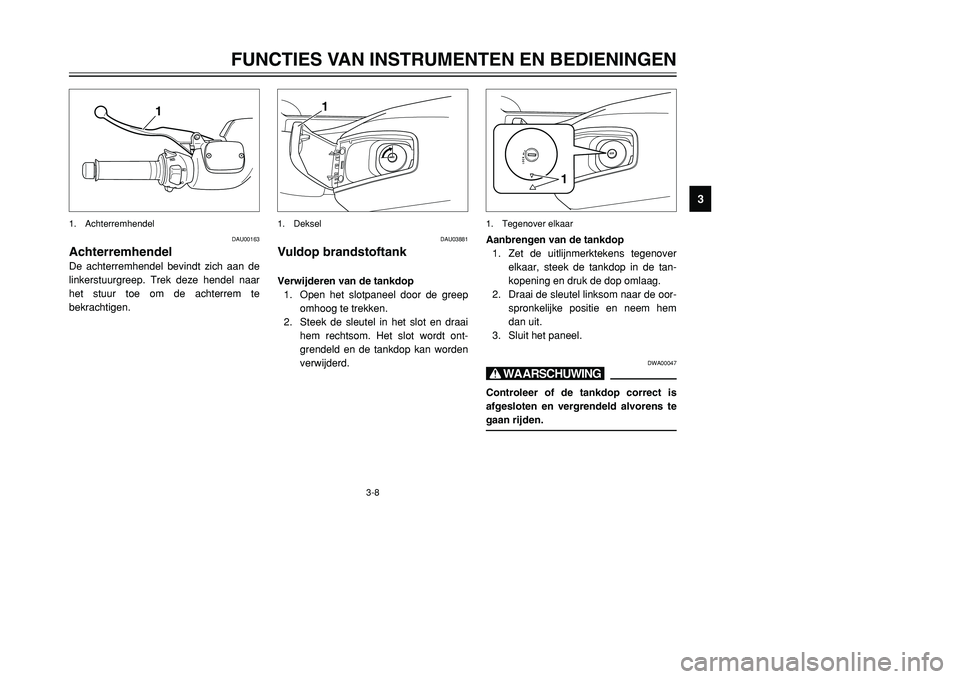

3-8
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
1
1. Achterremhendel
DAU00163
AchterremhendelDe achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar
het stuur toe om de achterrem te
bekrachtigen.
1
DAU03881
Vuldop brandstoftankVerwijderen van de tankdop
1. Open het slotpaneel door de greep
omhoog te trekken.
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden
verwijderd.1. Deksel
Aanbrengen van de tankdop
1. Zet de uitlijnmerktekens tegenover
elkaar, steek de tankdop in de tan-
kopening en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem
dan uit.
3. Sluit het paneel.
DWA00047
X@Controleer of de tankdop correct is
afgesloten en vergrendeld alvorens te
gaan rijden.
1
1. Tegenover elkaar
5GJ-9-DV 5/26/01 10:57 AM Page 23

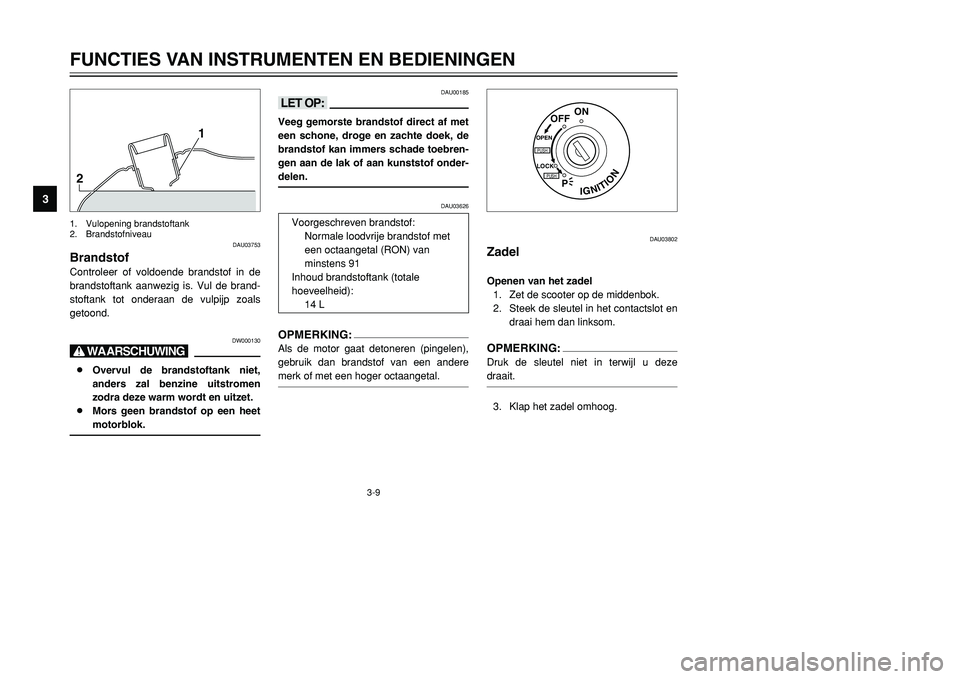

3-9
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
21
DAU03753
BrandstofControleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals
getoond.
DW000130
X@8Overvul de brandstoftank niet,
anders zal benzine uitstromen
zodra deze warm wordt en uitzet.
8Mors geen brandstof op een heet
motorblok.1. Vulopening brandstoftank
2. Brandstofniveau
DAU00185
<>Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onder-
delen.
DAU03626
OPMERKING:Als de motor gaat detoneren (pingelen),
gebruik dan brandstof van een andere
merk of met een hoger octaangetal.
Voorgeschreven brandstof:
Normale loodvrije brandstof met
een octaangetal (RON) van
minstens 91
Inhoud brandstoftank (totale
hoeveelheid):
14 L
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
DAU03802
ZadelOpenen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai hem dan linksom.OPMERKING:Druk de sleutel niet in terwijl u deze
draait.3. Klap het zadel omhoog.
5GJ-9-DV 5/26/01 10:57 AM Page 24

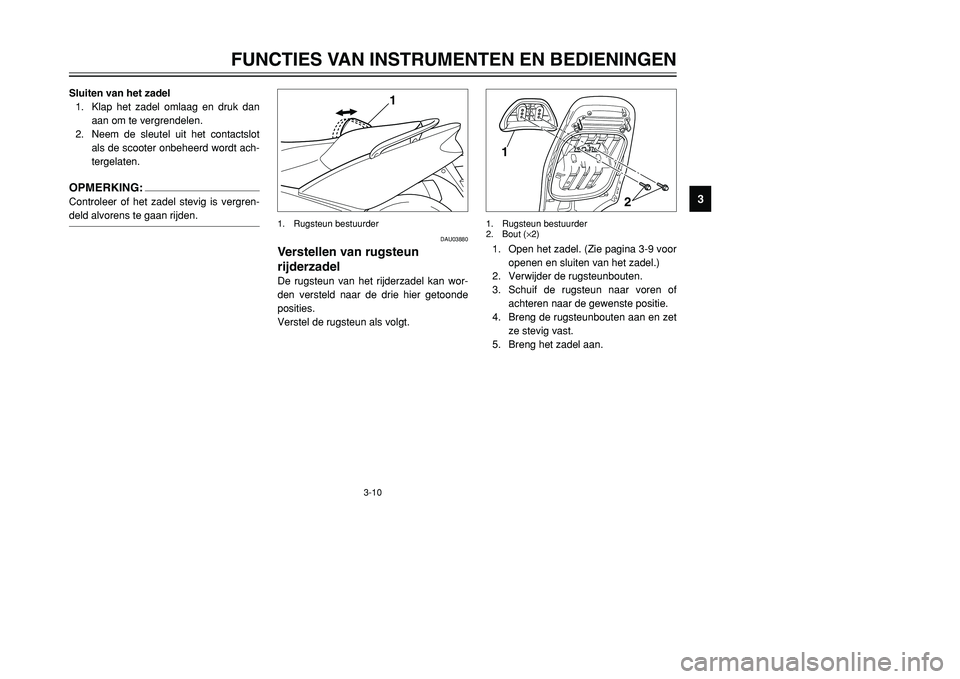

3-10
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot
als de scooter onbeheerd wordt ach-
tergelaten.OPMERKING:Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
1
1. Rugsteun bestuurder
DAU03880
Verstellen van rugsteun
rijderzadelDe rugsteun van het rijderzadel kan wor-
den versteld naar de drie hier getoonde
posities.
Verstel de rugsteun als volgt.
1
2
1. Rugsteun bestuurder
2. Bout (
×2)
1. Open het zadel. (Zie pagina 3-9 voor
openen en sluiten van het zadel.)
2. Verwijder de rugsteunbouten.
3. Schuif de rugsteun naar voren of
achteren naar de gewenste positie.
4. Breng de rugsteunbouten aan en zet
ze stevig vast.
5. Breng het zadel aan.
5GJ-9-DV 5/26/01 10:57 AM Page 25

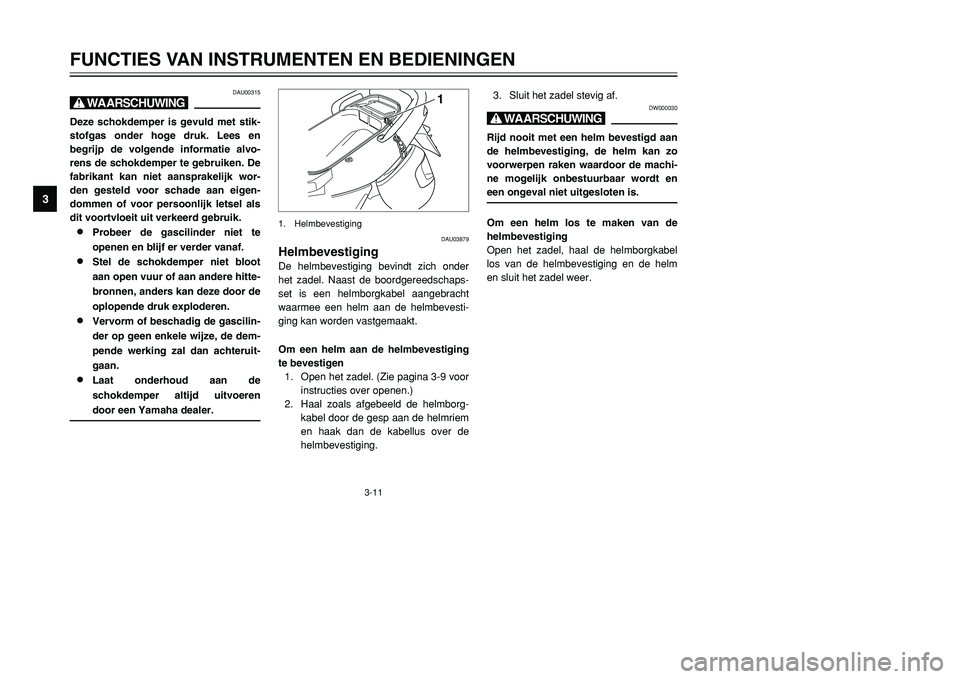

3-11
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
3. Sluit het zadel stevig af.
DW000030
X@Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machi-
ne mogelijk onbestuurbaar wordt en
een ongeval niet uitgesloten is.Om een helm los te maken van de
helmbevestiging
Open het zadel, haal de helmborgkabel
los van de helmbevestiging en de helm
en sluit het zadel weer.
DAU00315
X@Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en
begrijp de volgende informatie alvo-
rens de schokdemper te gebruiken. De
fabrikant kan niet aansprakelijk wor-
den gesteld voor schade aan eigen-
dommen of voor persoonlijk letsel als
dit voortvloeit uit verkeerd gebruik.8
Probeer de gascilinder niet te
openen en blijf er verder vanaf.
8
Stel de schokdemper niet bloot
aan open vuur of aan andere hitte-
bronnen, anders kan deze door de
oplopende druk exploderen.
8
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan achteruit-
gaan.
8
Laat onderhoud aan de
schokdemper altijd uitvoeren
door een Yamaha dealer.
1DAU03879
HelmbevestigingDe helmbevestiging bevindt zich onder
het zadel. Naast de boordgereedschaps-
set is een helmborgkabel aangebracht
waarmee een helm aan de helmbevesti-
ging kan worden vastgemaakt.
Om een helm aan de helmbevestiging
te bevestigen
1. Open het zadel. (Zie pagina 3-9 voor
instructies over openen.)
2. Haal zoals afgebeeld de helmborg-
kabel door de gesp aan de helmriem
en haak dan de kabellus over de
helmbevestiging.1. Helmbevestiging
5GJ-9-DV 5/26/01 10:57 AM Page 26

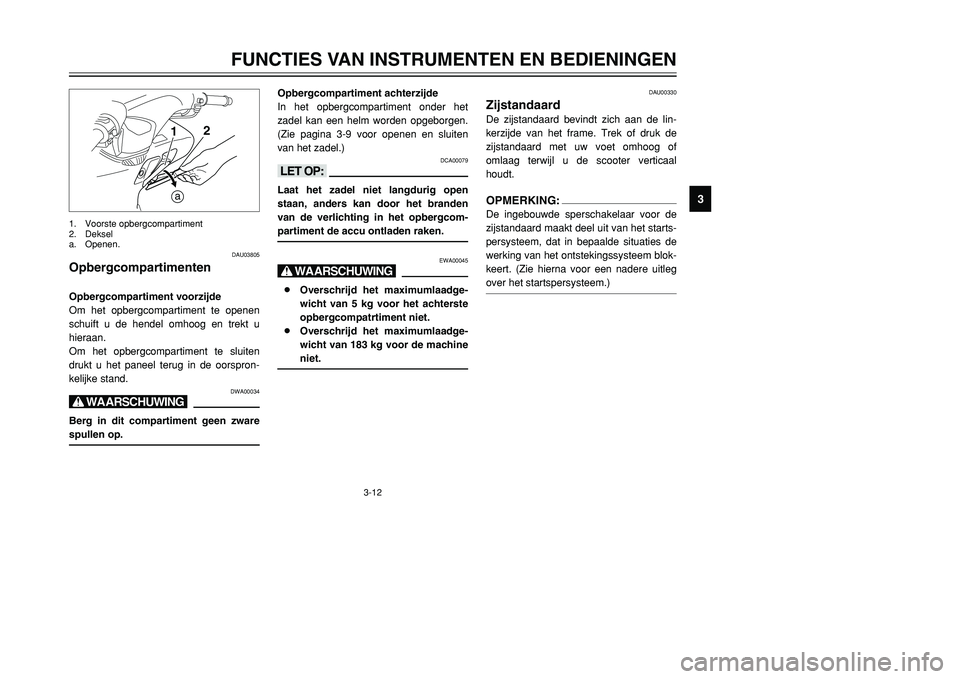

3-12
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
1
a2
DAU03805
OpbergcompartimentenOpbergcompartiment voorzijde
Om het opbergcompartiment te openen
schuift u de hendel omhoog en trekt u
hieraan.
Om het opbergcompartiment te sluiten
drukt u het paneel terug in de oorspron-
kelijke stand.
DWA00034
X@Berg in dit compartiment geen zware
spullen op.1. Voorste opbergcompartiment
2. Deksel
a. Openen.
Opbergcompartiment achterzijde
In het opbergcompartiment onder het
zadel kan een helm worden opgeborgen.
(Zie pagina 3-9 voor openen en sluiten
van het zadel.)
DCA00079
<>Laat het zadel niet langdurig open
staan, anders kan door het branden
van de verlichting in het opbergcom-
partiment de accu ontladen raken.
EWA00045
X@8Overschrijd het maximumlaadge-
wicht van 5 kg voor het achterste
opbergcompatrtiment niet.
8Overschrijd het maximumlaadge-
wicht van 183 kg voor de machine
niet.
DAU00330
ZijstandaardDe zijstandaard bevindt zich aan de lin-
kerzijde van het frame. Trek of druk de
zijstandaard met uw voet omhoog of
omlaag terwijl u de scooter verticaal
houdt.OPMERKING:De ingebouwde sperschakelaar voor de
zijstandaard maakt deel uit van het starts-
persysteem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
5GJ-9-DV 5/26/01 10:57 AM Page 27

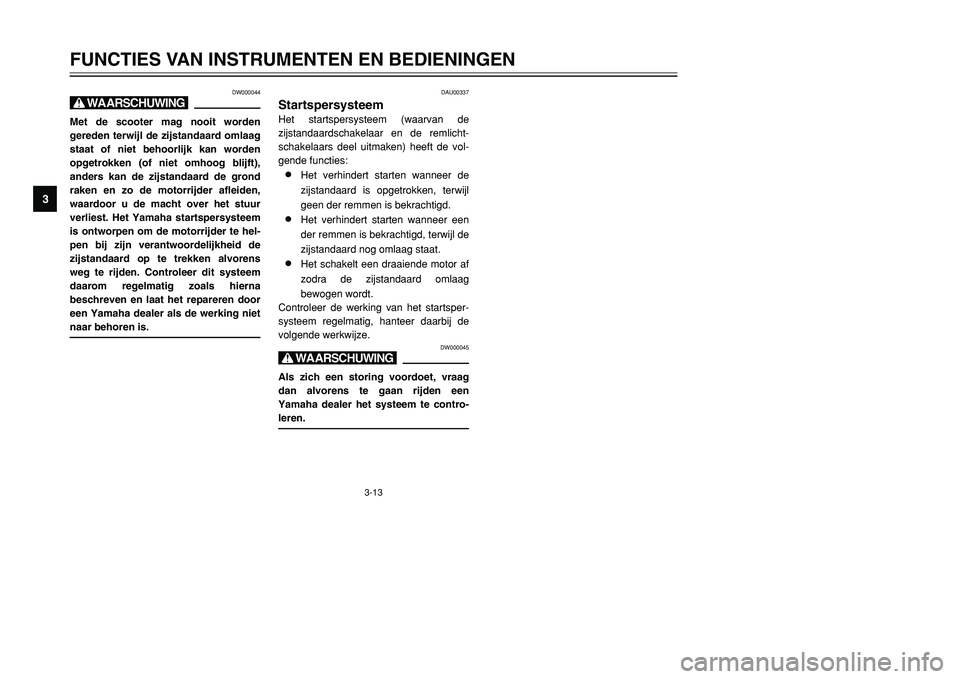

3-13
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
DW000044
X@Met de scooter mag nooit worden
gereden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden
opgetrokken (of niet omhoog blijft),
anders kan de zijstandaard de grond
raken en zo de motorrijder afleiden,
waardoor u de macht over het stuur
verliest. Het Yamaha startspersysteem
is ontworpen om de motorrijder te hel-
pen bij zijn verantwoordelijkheid de
zijstandaard op te trekken alvorens
weg te rijden. Controleer dit systeem
daarom regelmatig zoals hierna
beschreven en laat het repareren door
een Yamaha dealer als de werking niet
naar behoren is.
DAU00337
StartspersysteemHet startspersysteem (waarvan de
zijstandaardschakelaar en de remlicht-
schakelaars deel uitmaken) heeft de vol-
gende functies:8
Het verhindert starten wanneer de
zijstandaard is opgetrokken, terwijl
geen der remmen is bekrachtigd.
8
Het verhindert starten wanneer een
der remmen is bekrachtigd, terwijl de
zijstandaard nog omlaag staat.
8
Het schakelt een draaiende motor af
zodra de zijstandaard omlaag
bewogen wordt.
Controleer de werking van het startsper-
systeem regelmatig, hanteer daarbij de
volgende werkwijze.
DW000045
X@Als zich een storing voordoet, vraag
dan alvorens te gaan rijden een
Yamaha dealer het systeem te contro-
leren.
5GJ-9-DV 5/26/01 10:57 AM Page 28

3-14
Er is mogelijk iets mis met de
zijstandaardschakelaar.Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.
JA NEE
Met afgezette motor:
1. Klap de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar in “#” staat.
3. Draai de sleutel naar “ON”.
4. Bekrachtig de voor- of achterrem.
5. Druk op de startknop.
Slaat de motor aan?
Er is mogelijk iets mis met de remschakelaar.
Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.
Met nog afgezette motor:
6. Klap de zijstandaard omhoog.
7. Bekrachtig de voor- of achterrem.
8. Druk op de startknop.
Slaat de motor aan?Terwijl de motor nog draait:
9. Klap de zijstandaard omlaag.
Slaat de motor af?
Er is mogelijk iets mis met de
zijstandaardschakelaar.
Rijd niet met de scooter totdat deze door
een Yamaha dealer is gecontroleerd.OPMERKING:Deze controle is het meest betrouwbaar bij
een warme motor.
JA NEE
Alles in orde. U kunt met de scooter gaan rijden.
JA NEE
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
1
23
4
5
6
7
8
9
5GJ-9-DV 5/26/01 10:57 AM Page 29
