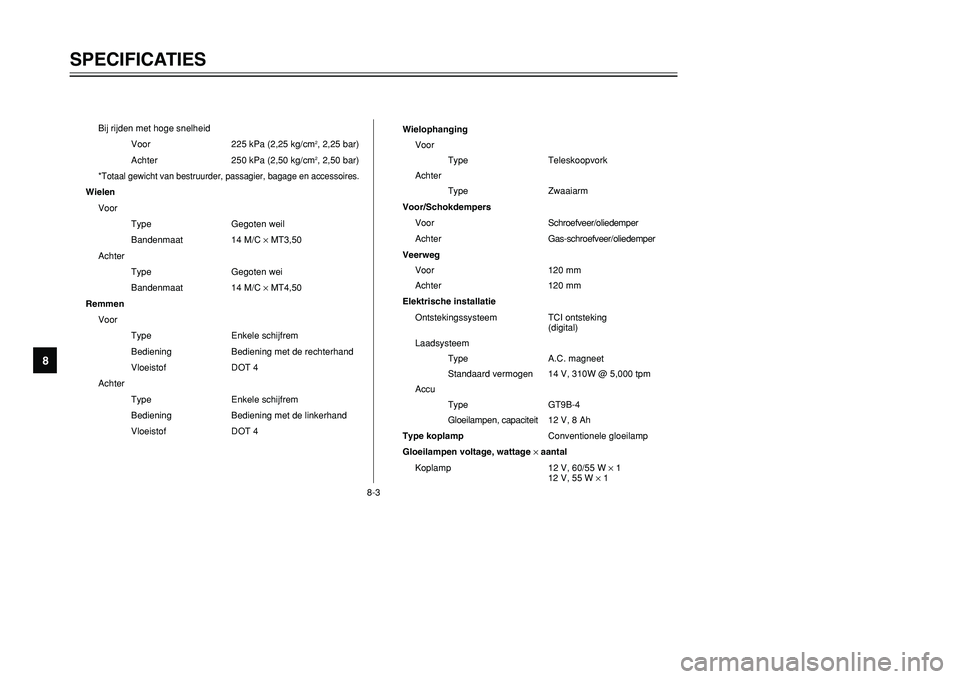

YAMAHA TMAX 2001 Instructieboekje (in Dutch)

Bij rijden met hoge snelheid
Voor 225 kPa (2,25 kg/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
*Totaal gewicht van bestruurder, passagier, bagage en accessoires.
Wielen
Voor
Type Gegoten weil
Bandenmaat 14 M/C ×MT3,50
Achter
Type Gegoten wei
Bandenmaat 14 M/C ×MT4,50
Remmen
Voor
Type Enkele schijfrem
Bediening Bediening met de rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Bediening met de linkerhand
Vloeistof DOT 4Wielophanging
Voor
Type Teleskoopvork
Achter
Type Zwaaiarm
Voor/Schokdempers
VoorSchroefveer/oliedemper
Achter Gas-schroefveer/oliedemper
Veerweg
Voor 120 mm
Achter 120 mm
Elektrische installatie
Ontstekingssysteem TCI ontsteking
(digital)
Laadsysteem
Type A.C. magneet
Standaard vermogen 14 V, 310W @ 5,000 tpm
Accu
Type GT9B-4
Gloeilampen, capaciteit 12 V, 8 Ah
Type koplampConventionele gloeilamp
Gloeilampen voltage, wattage ×aantal
Koplamp 12 V, 60/55 W ×1
12 V, 55 W ×1
SPECIFICATIES
1
2
3
4
5
6
78
9
8-3
5GJ-9-DV 5/26/01 10:57 AM Page 90

8-4
SPECIFICATIES
1
2
3
4
5
6
78
9

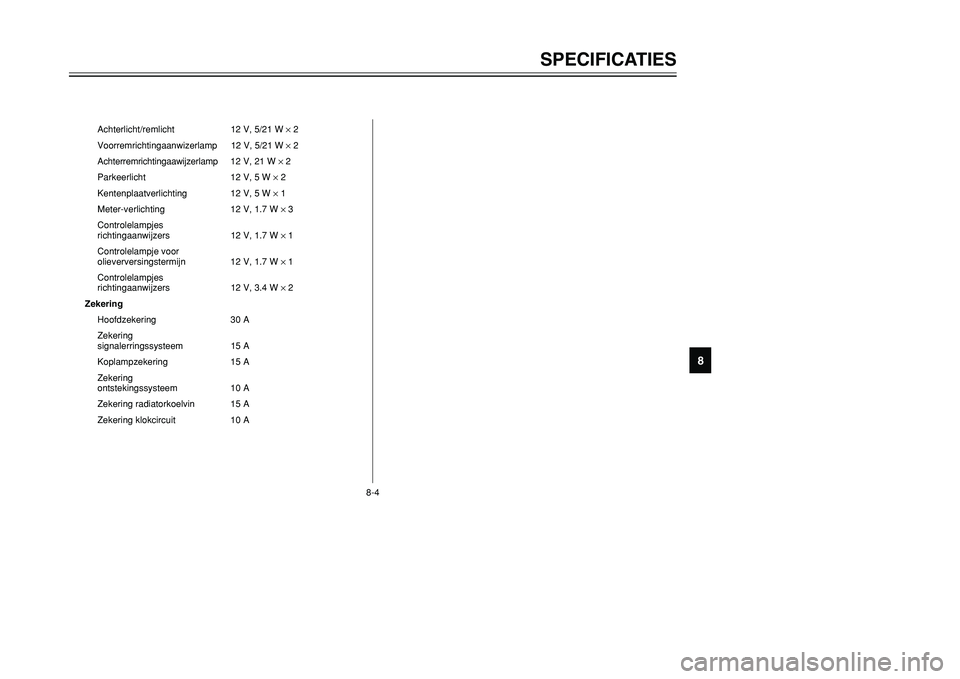

Achterlicht/remlicht 12 V, 5/21 W ×2
Voorremrichtingaanwizerlamp 12 V, 5/21 W ×2
Achterremrichtingaawijzerlamp 12 V, 21 W ×2
Parkeerlicht 12 V, 5 W ×2
Kentenplaatverlichting 12 V, 5 W ×1
Meter-verlichting 12 V, 1.7 W ×3
Controlelampjes
richtingaanwijzers 12 V, 1.7 W ×1
Controlelampje voor
olieverversingstermijn 12 V, 1.7 W ×1
Controlelampjes
richtingaanwijzers 12 V, 3.4 W ×2
Zekering
Hoofdzekering 30 A
Zekering
signalerringssysteem 15 A
Koplampzekering 15 A
Zekering
ontstekingssysteem 10 A
Zekering radiatorkoelvin 15 A
Zekering klokcircuit 10 A
5GJ-9-DV 5/26/01 10:57 AM Page 91

1
2
3
4
5
6
7
8
9 5GJ-9-DV 5/26/01 10:57 AM Page 92

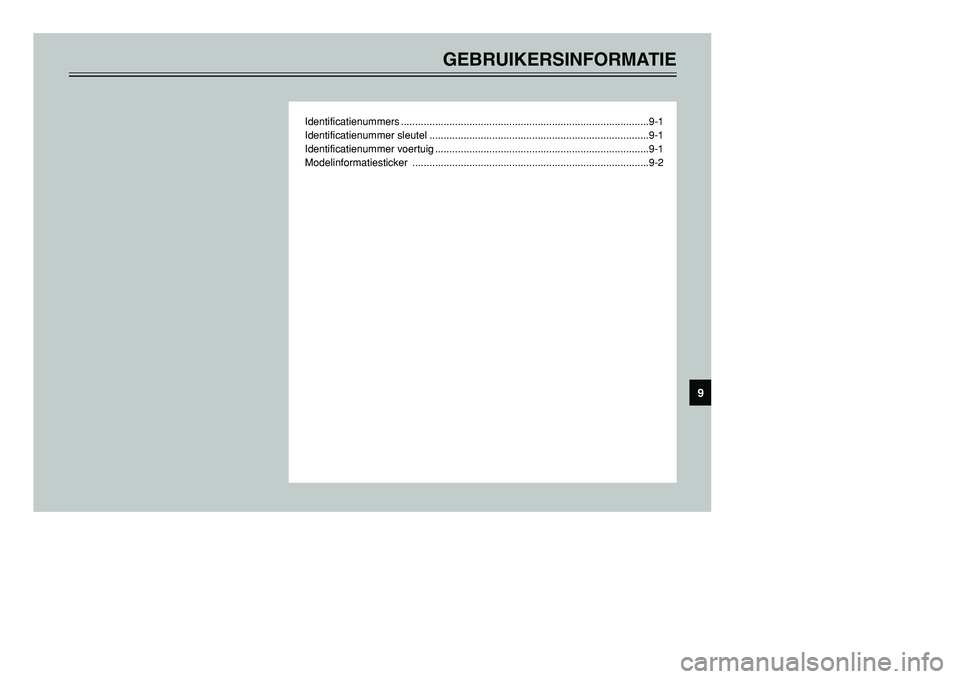

GEBRUIKERSINFORMATIE
Identificatienummers .......................................................................................9-1
Identificatienummer sleutel .............................................................................9-1
Identificatienummer voertuig ...........................................................................9-1
Modelinformatiesticker ...................................................................................9-2
9
5GJ-9-DV 5/26/01 10:57 AM Page 93

1
1
DAU02944

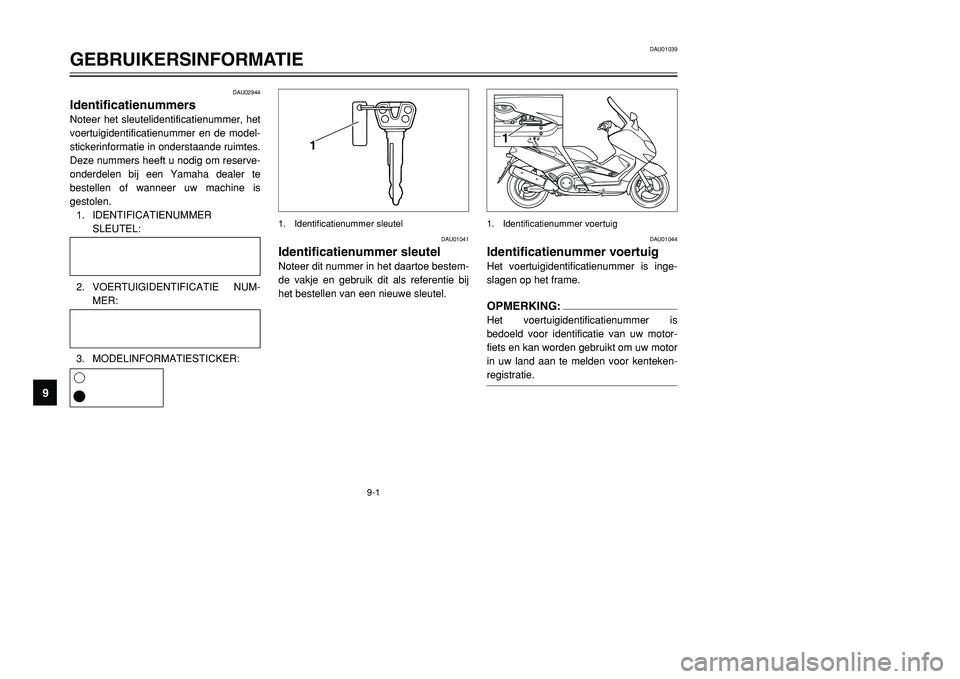

IdentificatienummersNoteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de model-
stickerinformatie in onderstaande ruimtes.
Deze nummers heeft u nodig om reserve-
onderdelen bij een Yamaha dealer te
bestellen of wanneer uw machine is
gestolen.
1. IDENTIFICATIENUMMER
SLEUTEL:
2. VOERTUIGIDENTIFICATIE NUM-
MER:
3. MODELINFORMATIESTICKER:
DAU01041
Identificatienummer sleutelNoteer dit nummer in het daartoe bestem-
de vakje en gebruik dit als referentie bij
het bestellen van een nieuwe sleutel.
DAU01044
Identificatienummer voertuigHet voertuigidentificatienummer is inge-
slagen op het frame.OPMERKING:Het voertuigidentificatienummer is
bedoeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw motor
in uw land aan te melden voor kenteken-
registratie.
1. Identificatienummer sleutel 1. Identificatienummer voertuig
9-1
DAU01039
GEBRUIKERSINFORMATIE
1
2
3
4
5
6
7
89
1
6
5GJ-9-DV 5/26/01 10:57 AM Page 94

9-2
GEBRUIKERSINFORMATIE
1
2
4
5
6
7
89
1
EAU03757

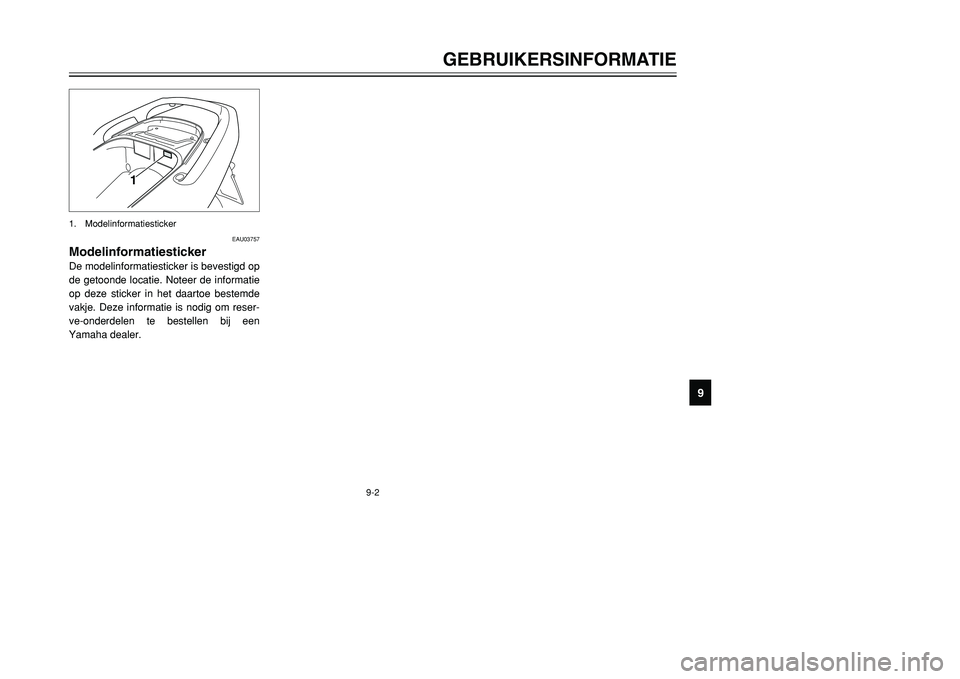

Modelinformatiesticker De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een
Yamaha dealer. 1. Modelinformatiesticker
5GJ-9-DV 5/26/01 10:57 AM Page 95

INDEX
I
Identificatienummer sleutel......................9-1
Identificatienummer voertuig ...................9-1
Identificatienummers ...............................9-1
Inrijperiode...............................................5-4
K
Kettingkastolie .......................................6-16
Klepspeling, afstellen ............................6-22
Klok .........................................................3-5
Koelvloeistof ..........................................6-17
Koplampgloeilamp, vervangen ..............6-35
L
Locaties van onderdelen .........................2-1
Luchtfilterelement, reinigen ...................6-19
M
Middenbok en zijstandaard, controleren
en smeren ...........................................6-30
Modelinformatiesticker ............................9-2
Motorolie en oliefilterpatroon .................6-12
O
Opbergcompartimenten.........................3-12
P
Parkeren ..................................................5-4
Periodiek smeer- en
onderhoudsschema ..............................6-3
R
Remblokken, controleren ......................6-26
Remhendel (achter).................................3-8
Remhendel (voor)....................................3-7
Remhendels, smeren ............................6-29
Remlichtschakelaars voor- en
achterrem ............................................6-25
Remmen ..................................................5-3
Remvloeistof, verversen ........................6-28
Remvloeistofniveau, controleren ...........6-27
Rugsteun rijderzadel, verstellen ............3-10
S
Snelheidsmeterunit..................................3-3
Sneller en langzamer rijden.....................5-2
Specificaties ............................................8-1
Stalling.....................................................7-4
Starten van de motor ...............................5-1
Startspersysteem ..................................3-13
Stationair motortoerental .......................6-21
Storingzoeken .......................................6-36
Storingzoekschema’s ............................6-37
Stroomlijn- en framepanelen,
verwijderen en aanbrengen ..................6-6
Stuurschakelaars.....................................3-6
Claxonschakelaar .................................3-6
Dimlichtschakelaar ................................3-6
Lichtschakelaar .....................................3-7
Lichtsignaalschakelaar .........................3-6
Noodstopschakelaar .............................3-7
Richtingaanwijzerschakelaar ................3-6
Startknop ..............................................3-7
Stuursysteem, controle..........................6-31
A
Aandachtspunten voor veilig
motorrijden ............................................1-2
Accu ......................................................6-32
B
Banden ..................................................6-23
ougies, controleren ..................................6-9
Brandstof .................................................3-9
Brandstofniveaumeter .............................3-4
Brandstofverbruik, tips voor een zuinig ...5-3
C
Carburateurs, afstellen ..........................6-21
Contactslot/stuurslot-unit .........................3-1
Controlelampjes ......................................3-2
Controlelampje grootlicht ......................3-3
Controlelampje richtingaanwijzers ........3-3
Controlelampje voor
olieverversingstermijn .........................3-2
“V-Belt” controlelampje voor V-snaar
vervanging ..........................................3-3
Controlelijst voor gebruik .........................4-1
G
Gasgreep en gaskabel, controleren en
smeren ................................................6-29
Gaskabel, afstellen van vrije slag ..........6-22
Gereedschapsset ....................................6-1
H
Helmbevestiging ....................................3-11
5GJ-9-DV 5/26/01 10:57 AM Page 96

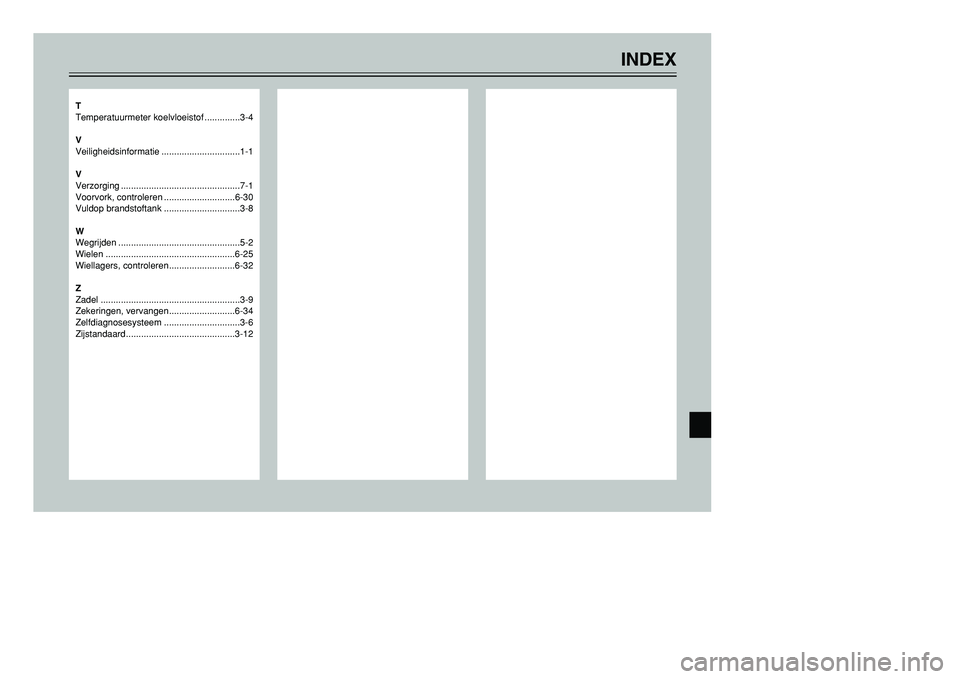

T
Temperatuurmeter koelvloeistof ..............3-4
V
Veiligheidsinformatie ...............................1-1
V
Verzorging ...............................................7-1
Voorvork, controleren ............................6-30
Vuldop brandstoftank ..............................3-8
W
Wegrijden ................................................5-2
Wielen ...................................................6-25
Wiellagers, controleren..........................6-32
Z
Zadel .......................................................3-9
Zekeringen, vervangen..........................6-34
Zelfdiagnosesysteem ..............................3-6
Zijstandaard...........................................3-12
INDEX
5GJ-9-DV 5/26/01 10:57 AM Page 97

5GJ-9-DV 5/26/01 10:57 AM Page 98

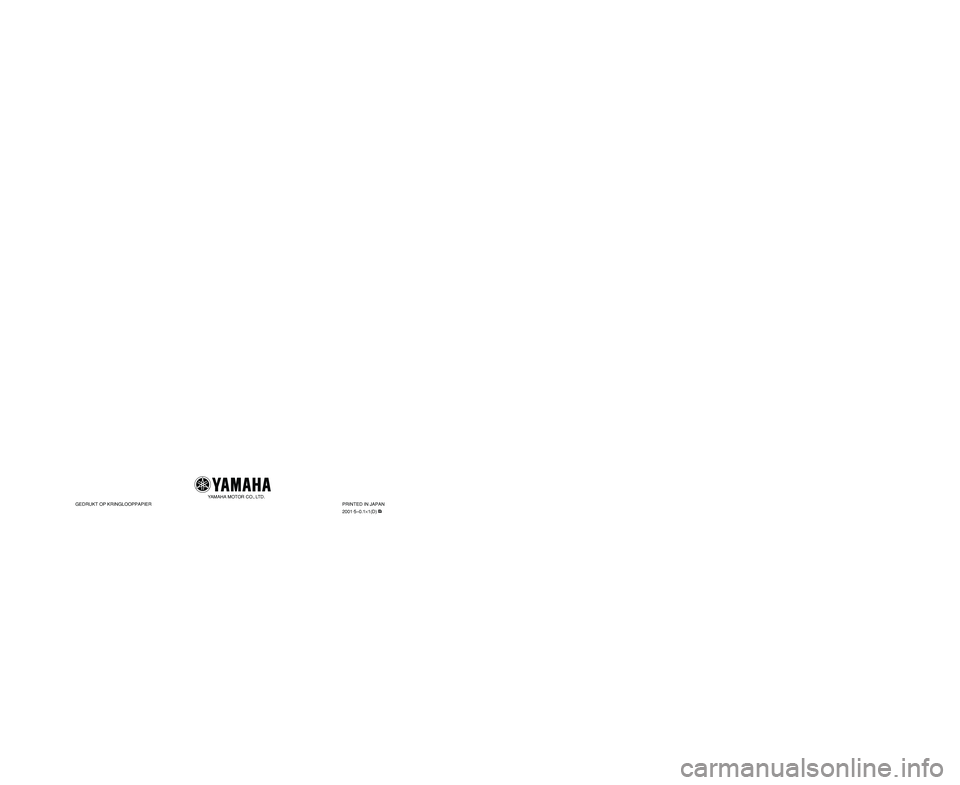

GEDRUKT OP KRINGLOOPPAPIERPRINTED IN JAPAN
2001·5–0.1×1(D)
!
