YAMAHA TMAX 2016 Betriebsanleitungen (in German)

Regelmäßige Wartung und Einstellung
7-12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.

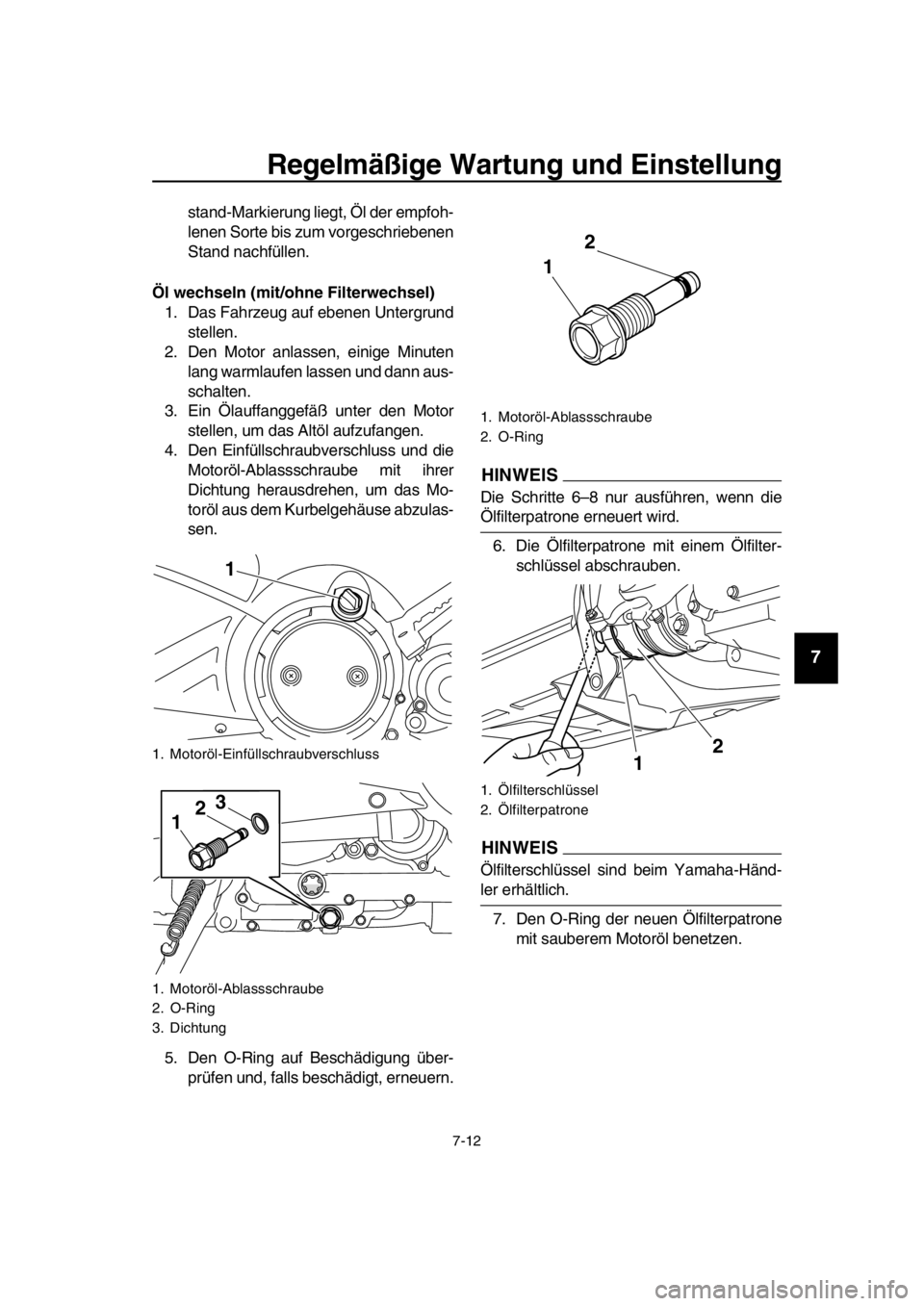

Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
5. Den O-Ring auf Beschädigung über- prüfen und, falls beschädigt, erneuern.
HINWEIS
Die Schritte 6–8 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.
6. Die Ölfilterpatrone mit einem Ölfilter- schlüssel abschrauben.
HINWEIS
Ölfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.
7. Den O-Ring der neuen Ölfilterpatrone mit sauberem Motoröl benetzen.
1. Motoröl-Einfüllschraubverschluss
1. Motoröl-Ablassschraube
2. O-Ring
3. Dichtung
1
12
3
1. Motoröl-Ablassschraube
2. O-Ring
1. Ölfilterschlüssel
2. Ölfilterpatrone
1 2
2
1
2PW-28199-G1.book 12 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14

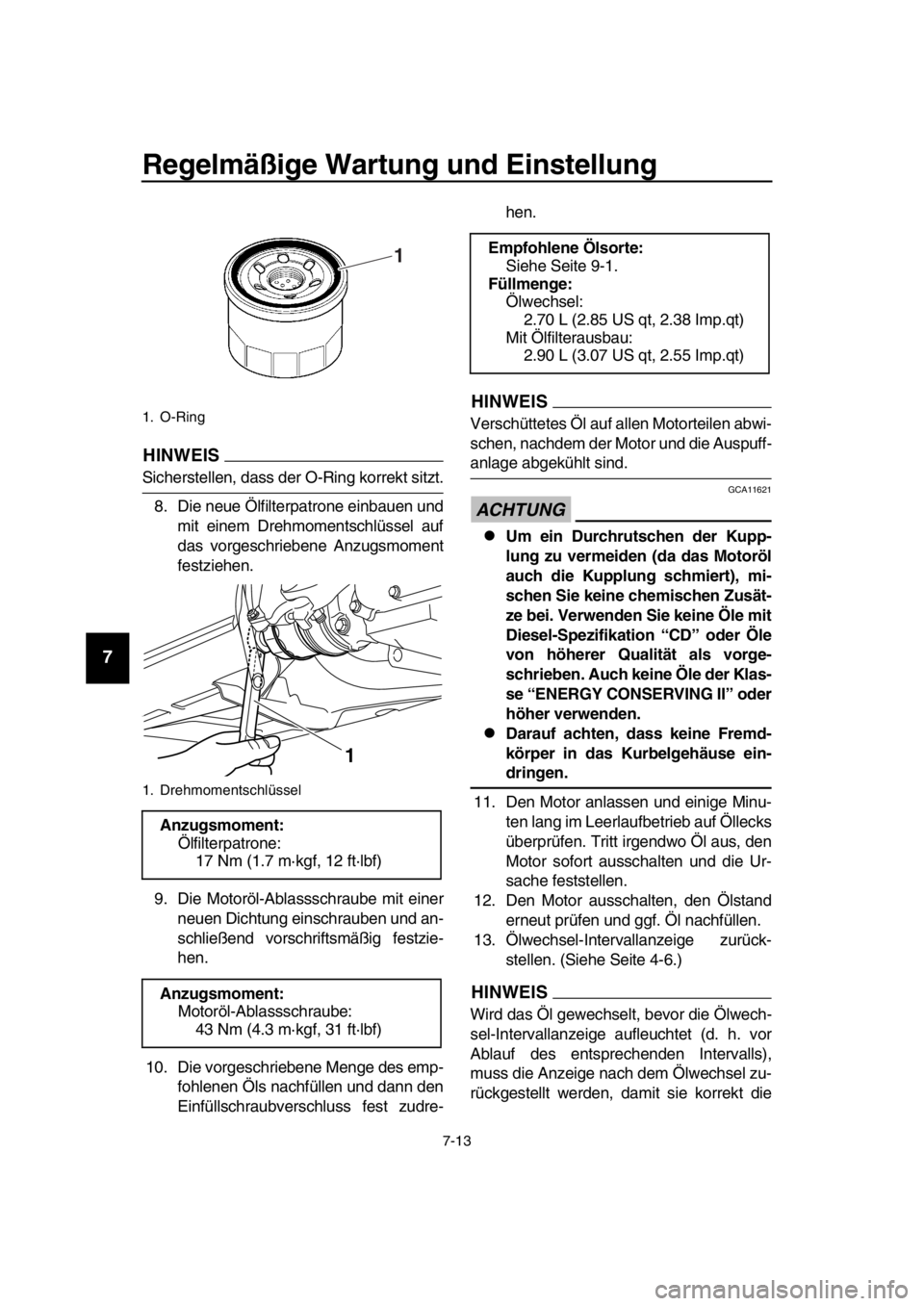

HINWEIS
Sicherstellen, dass der O-Ring korrekt sitzt.
8. Die neue Ölfilterpatrone einbauen und mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
9. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
10. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre- hen.
HINWEIS
Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.
ACHTUNG
GCA11621
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
11. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, den Ölstand erneut prüfen und ggf. Öl nachfüllen.
13. Ölwechsel-Intervallanzeige zurück-
stellen. (Siehe Seite 4-6.)
HINWEIS
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
1. O-Ring
1. Drehmomentschlüssel
Anzugsmoment:Ölfilterpatrone:17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment: Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
1
Empfohlene Ölsorte:Siehe Seite 9-1.
Füllmenge: Ölwechsel:2.70 L (2.85 US qt, 2.38 Imp.qt)
Mit Ölfilterausbau: 2.90 L (3.07 US qt, 2.55 Imp.qt)
2PW-28199-G1.book 13 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Fälligkeit des nächsten Ölwechsels signali-
siert.
GAU20071

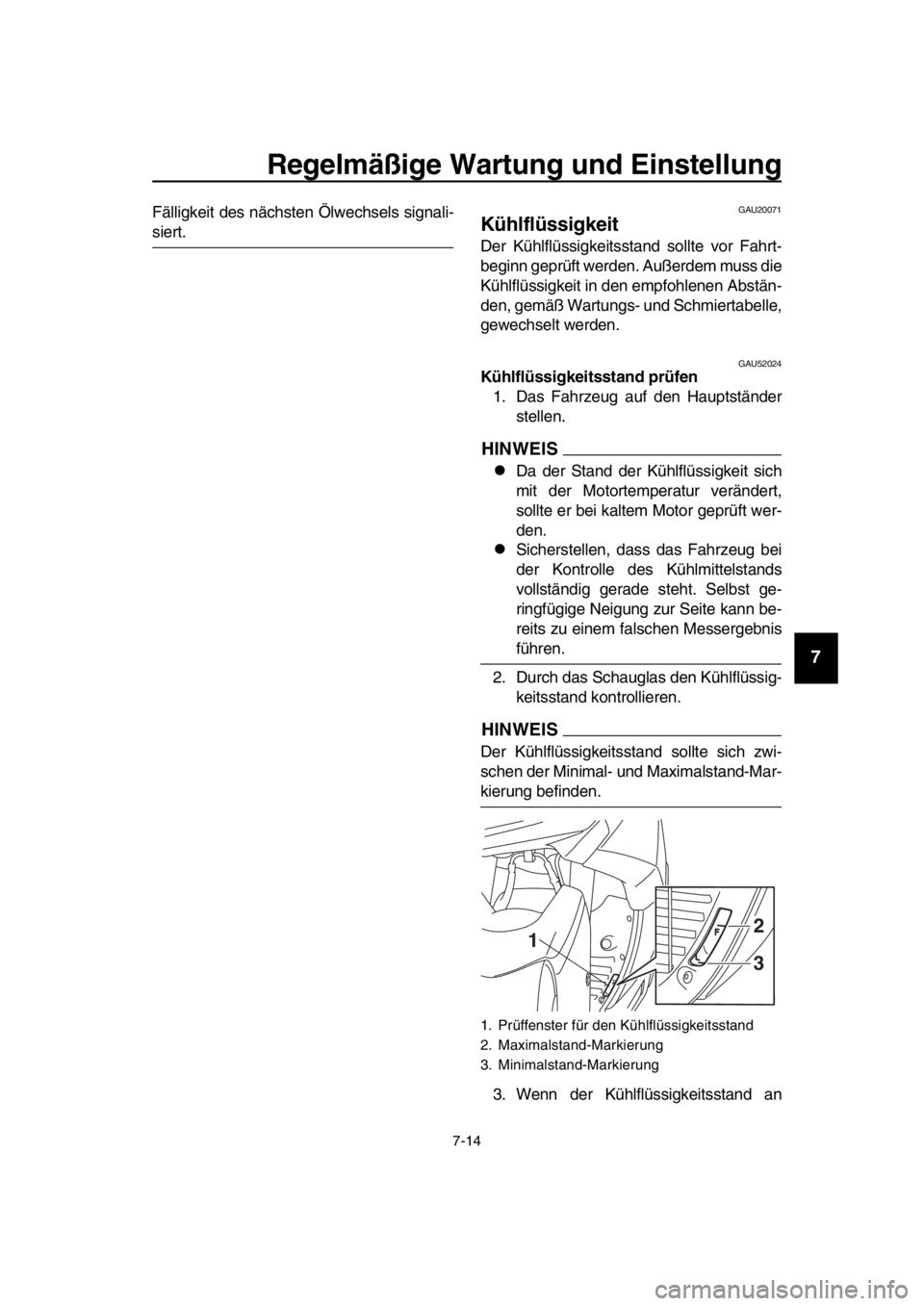

Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungs- und Schmiertabelle,
gewechselt werden.
GAU52024Kühlflüssigkei tsstand prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
HINWEIS
Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Durch das Schauglas den Kühlflüssig- keitsstand kontrollieren.
HINWEIS
Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
3. Wenn der Kühlflüssigkeitsstand an
1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
12
3
2PW-28199-G1.book 14 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14

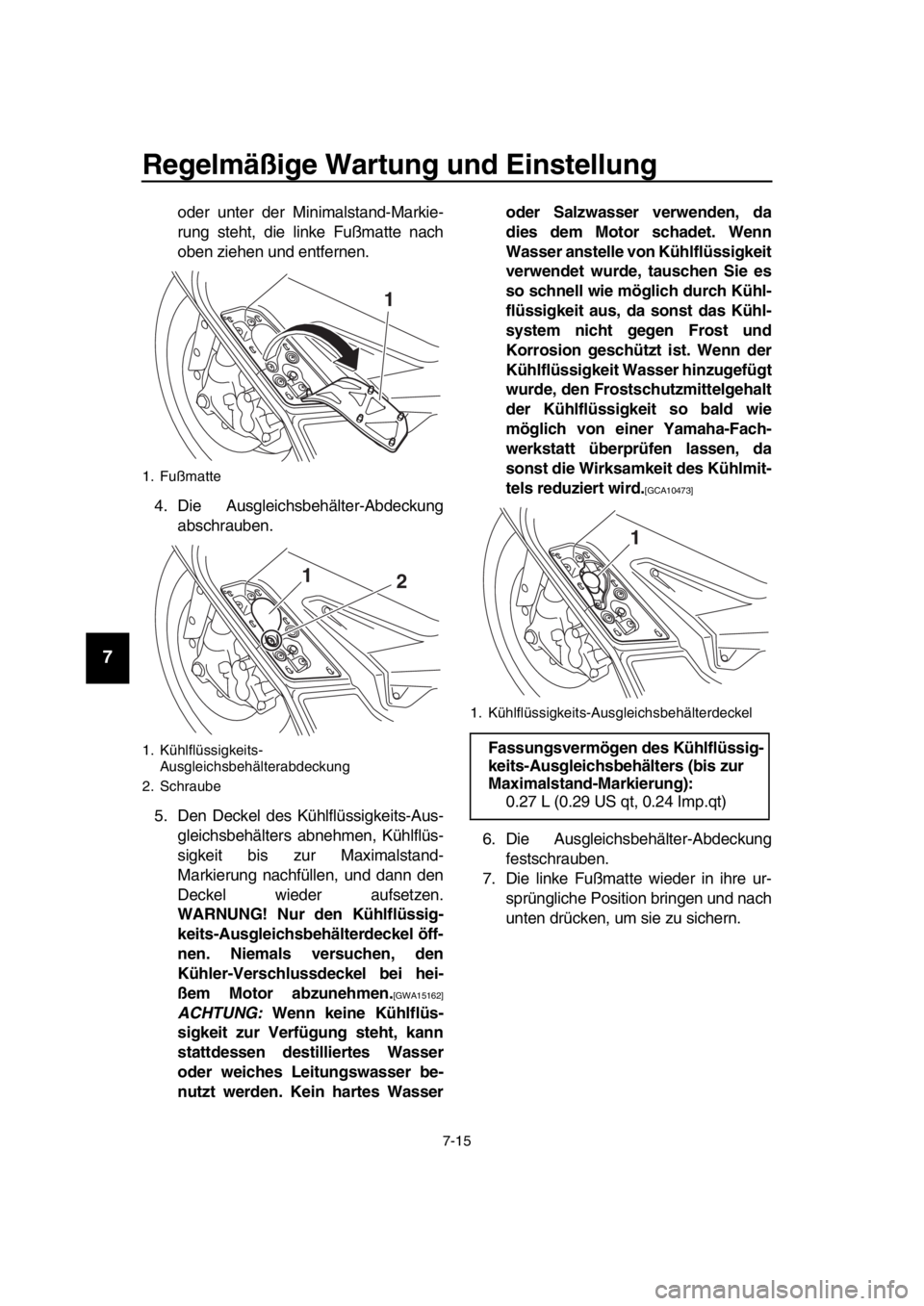

oder unter der Minimalstand-Markie-
rung steht, die linke Fußmatte nach
oben ziehen und entfernen.
4. Die Ausgleichsbehälter-Abdeckung abschrauben.
5. Den Deckel des Kühlflüssigkeits-Aus- gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-
Markierung nachfüllen, und dann den
Deckel wieder aufsetzen.
WARNUNG! Nur den Kühlflüssig-
keits-Ausgleichsbehälterdeckel öff-
nen. Niemals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15162]
ACHTUNG: Wenn keine Kühlflüs-
sigkeit zur Verfügung steht, kann
stattdessen destilliertes Wasser
oder weiches Leitungswasser be-
nutzt werden. Kein hartes Wasser oder Salzwasser
verwenden, da
dies dem Motor schadet. Wenn
Wasser anstelle von Kühlflüssigkeit
verwendet wurde, tauschen Sie es
so schnell wie möglich durch Kühl-
flüssigkeit aus, da sonst das Kühl-
system nicht gegen Frost und
Korrosion geschützt ist. Wenn der
Kühlflüssigkeit Wasser hinzugefügt
wurde, den Frostschutzmittelgehalt
der Kühlflüssigkeit so bald wie
möglich von einer Yamaha-Fach-
werkstatt überprüfen lassen, da
sonst die Wirksamkeit des Kühlmit-
tels reduziert wird.
[GCA10473]
6. Die Ausgleichsbehälter-Abdeckung festschrauben.
7. Die linke Fußmatte wieder in ihre ur- sprüngliche Position bringen und nach
unten drücken, um sie zu sichern.
1. Fußmatte
1. Kühlflüssigkeits-Ausgleichsbehälterabdeckung
2. Schraube
1
1 2
1. Kühlflüssigkeits-Aus gleichsbehälterdeckel
Fassungsvermögen des Kühlflüssig-
keits-Ausgleichsbehälters (bis zur
Maximalstand- Markierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
1
2PW-28199-G1.book 15 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU52031

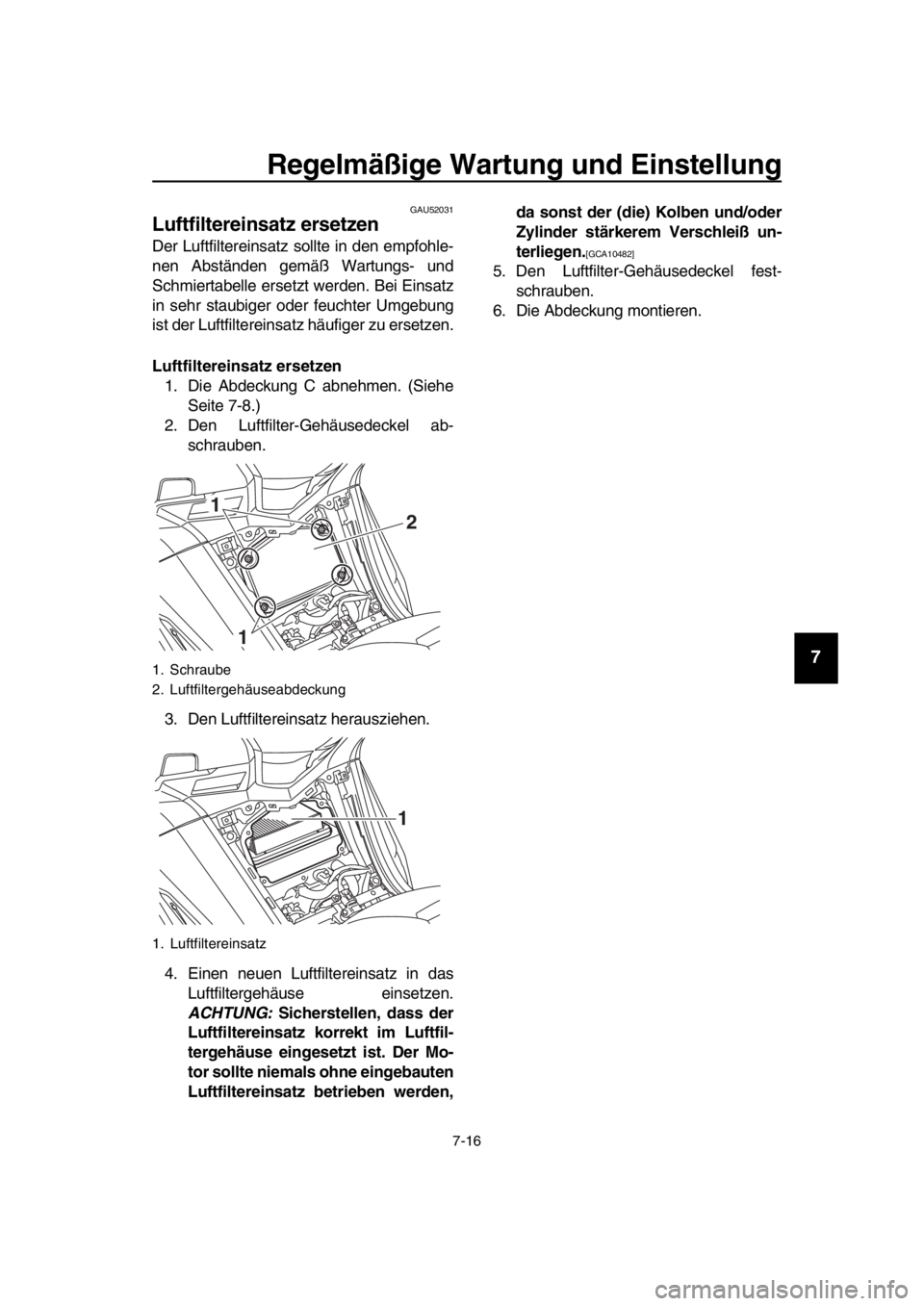

Luftfiltereinsatz ersetzen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Luftfiltereinsatz ersetzen 1. Die Abdeckung C abnehmen. (Siehe Seite 7-8.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden, da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.[GCA10482]
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
6. Die Abdeckung montieren.
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
1
1 2
1
2PW-28199-G1.book 16 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-17
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU33483

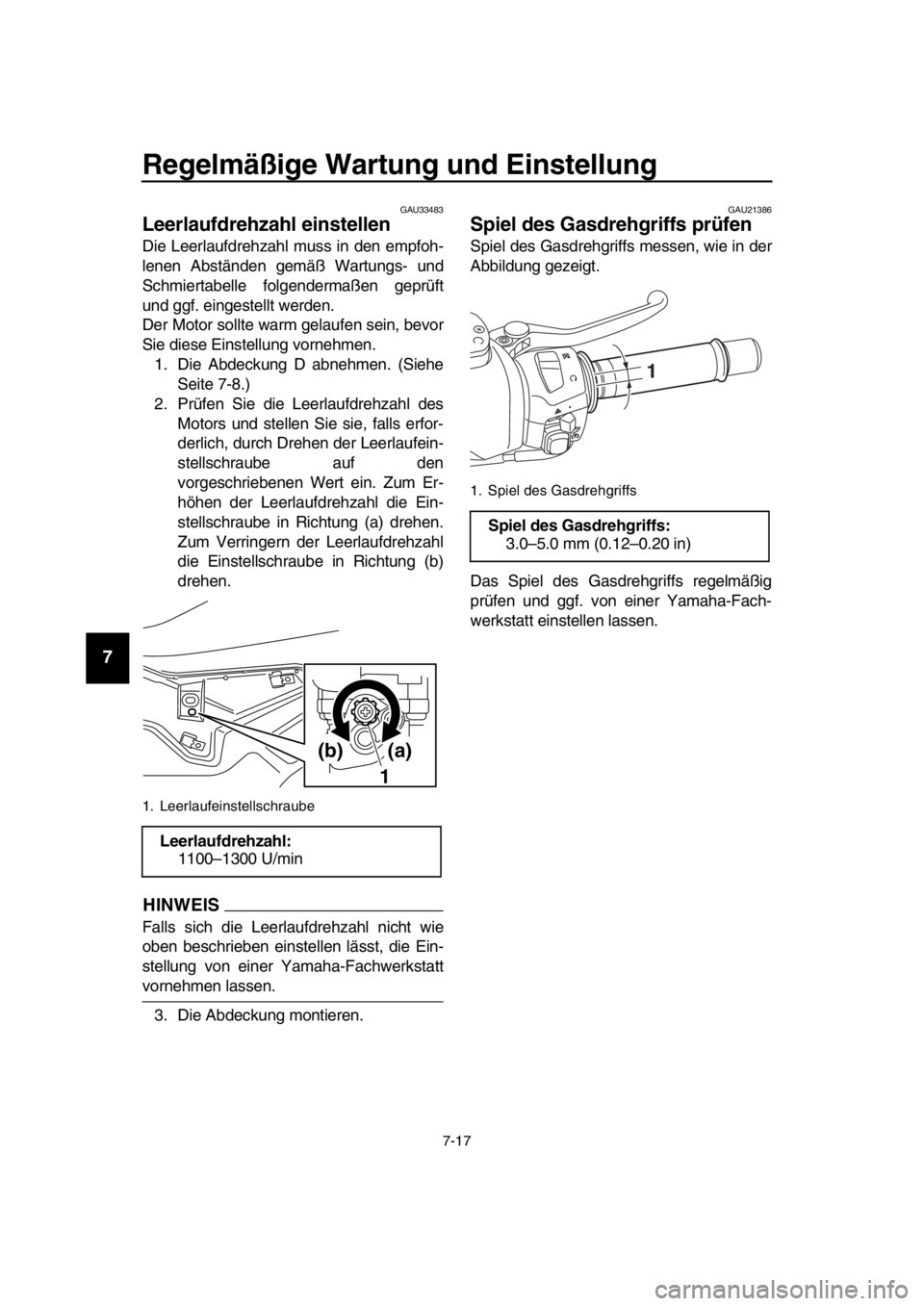

Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen. 1. Die Abdeckung D abnehmen. (Siehe Seite 7-8.)
2. Prüfen Sie die Leerlaufdrehzahl des Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstatt
vornehmen lassen.
3. Die Abdeckung montieren.
GAU21386
Spiel des Gasdrehgriffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl: 1100–1300 U/min
1(a)(b)
1. Spiel des Gasdrehgriffs
Spiel des Gasdrehgriffs:
3.0–5.0 mm (0.12–0.20 in)
1
2PW-28199-G1.book 17 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-18
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU21402
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU65120
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
2PW-28199-G1.book 18 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-19
1
2
3
4
5
6
7
8
9
10
11
12
13
14
WARNUNG
GWA10512
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte Rei-
fen müssen von Reifenspezialisten geprüft
werden, um sicherzustellen, dass sie für die
weitere Verwendung geeignet sind.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
Bis zu 90 kg (198 lb) Zuladung:Vorn:225 kPa (2.25 kgf/cm
2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm
2, 36 psi)
90 kg (198 lb) bis maximale Zula-
dung:
Vorn:225 kPa (2.25 kgf/cm
2, 33 psi)
Hinten: 280 kPa (2.80 kgf/cm
2, 41 psi)
Maximale Zuladung*:
193 kg (425 lb) (XP500A)
196 kg (432 lb) (XP500)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten): 1.6 mm (0.06 in)
1 2
2PW-28199-G1.book 19 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
WARNUNG
GWA16101
Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Fahrzeugs ändern und
es kann zu Unfällen kommen.
Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
Nur die unten aufgeführten Reifen-
ventile und Ventileinsätze verwen-
den, um Luftverlust während der
Fahrt zu vermeiden.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
GAU51921
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor Fahrtantritt di e Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fachwerk-
statt ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausführen
lassen. Verformte oder eingerissene
Felgen müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach einer Reifenreparatur oder ei-
nem Reifenwechsel am Vorderrad die
Ventilschaft-Mutter und -Kontermutter
vorschriftsmäßig anziehen.
Vorderreifen:
Größe:
120/70R15M/C 56H
Hersteller/Modell: DUNLOP/GPR-100F M
Reifenventil: PVR59A
Ventileinsatz:
#9100 (Original)
Hinterreifen: Größe:
160/60R15M/C 67H
Hersteller/Modell: DUNLOP/GPR-100 M
Reifenventil: TR412
Ventileinsatz:
#9100 (Original)

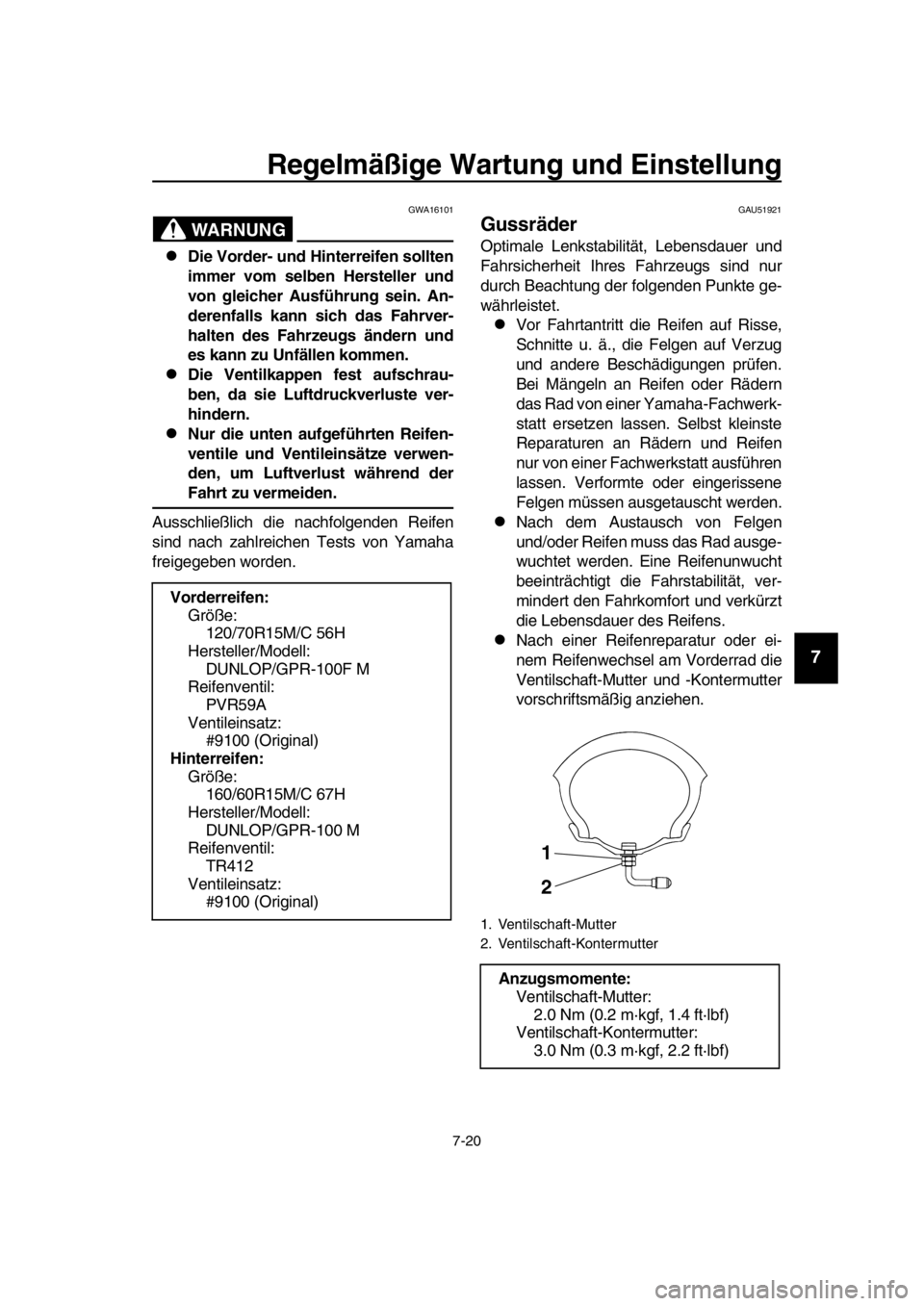

1. Ventilschaft-Mutter
2. Ventilschaft-Kontermutter
Anzugsmomente:Ventilschaft-Mutter: 2.0 Nm (0.2 m·kgf, 1.4 ft·lbf)
Ventilschaft-Kontermutter: 3.0 Nm (0.3 m·kgf, 2.2 ft·lbf)
1
2
2PW-28199-G1.book 20 ページ ２０１５年９月１６日　水曜日　午後３時２分

Regelmäßige Wartung und Einstellung
7-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
GAU50861

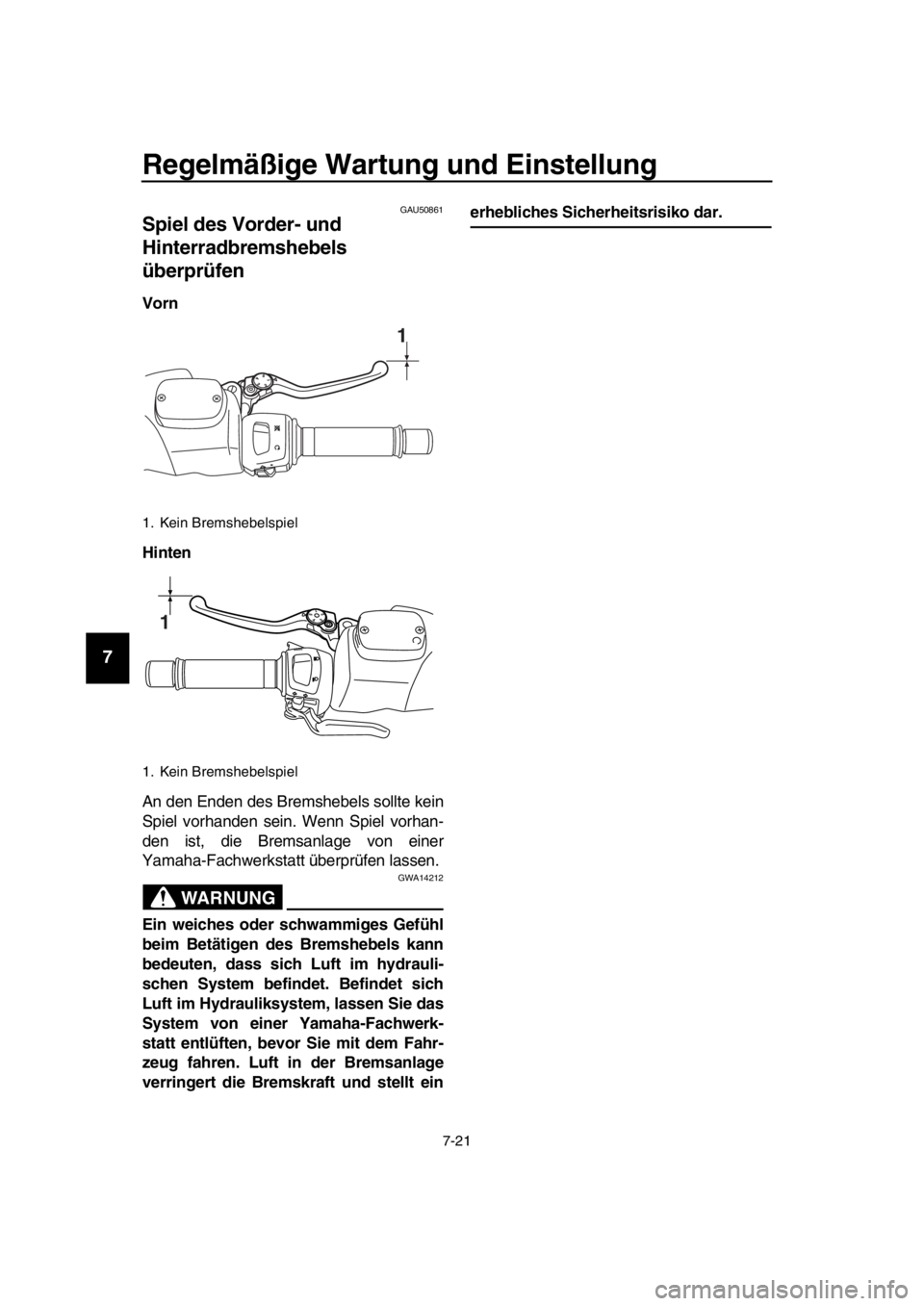

Spiel des Vorder- und
Hinterradbremshebels
überprüfen
Vorn
Hinten
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
2PW-28199-G1.book 21 ページ ２０１５年９月１６日　水曜日　午後３時２分
