Voorband:
Type: Tubeless
Maat: 120/70R15M/C 56H
Fabrikant/model:
DUNLOP/GPR-100F M
Achterband:
Type:Tubeless
Maat:
160/60R15M/C 67H
Fabrikant/model: DUNLOP/GPR-100 M
Belading:
Maximale belasting:
193 kg (425 lb) (XP500A)
196 kg (432 lb) (XP500)
* (Totaalgewicht van bestuurder, passagier,
bagage en accessoires)
Bandenspanning (gemeten aan koude
banden):
Belading tot 90 kg (198 lb):Voor:225 kPa (2.25 kgf/cm
2, 33 psi)
Achter:
250 kPa (2.50 kgf/cm
2, 36 psi)
90 kg (198 lb) belading - maximumbelading: Voor:
225 kPa (2.25 kgf/cm
2, 33 psi)
Achter: 280 kPa (2.80 kgf/cm
2, 41 psi)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat: 15M/C x MT3.50
Achterwiel:
Type wiel:
Gietwiel
Velgmaat: 15M/C x MT5.00
Voorrem:
Type:Hydraulische dubbele schijfrem
Aanbevolen remvloeistof: DOT 4
Achterrem:
Type:Hydraulische enkele schijfrem Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:
Type:Telescoopvork
Veer:
Schroefveer
Schokdemper: Hydraulische schokdemper
Veerweg: 120 mm (4.7 in)
Achterwielophanging:
Type:Achterbrug
Veer: Schroefveer
Schokdemper:
Gasgevulde hydraulische schokdemper
Veerweg: 116 mm (4.6 in)
Elektrische installatie:
Systeemspanning:
12 V
Ontstekingssysteem: Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magneten
Accu:
Model:YTZ12S
Voltage, capaciteit: 12 V, 11.0 Ah (10 HR)
Wattage gloeilamp  aantal:
Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: 21.0 W  2
Achterste richtingaanwijzer: 21.0 W  2
Parkeerlicht: LED
Kentekenverlichting:
5.0 W  1
Instrumentenverlichting: LED
Controlelampje grootlicht: LED
2PW-F-D1.book 2 ページ ２０１５年９月１７日　木曜日　午前９時３３分

Specificaties
9-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Controlelampje richtingaanwijzers: LED
Waarschuwingslamp je motorstoring:
LED
ABS-waarschuwingslampje: LED (XP500A)
Controlelampje Smart-sleutelsysteem:
LED
Zekering:
Hoofdzekering:40.0 A
Koplampzekering:
10.0 A
Zekering signaleringssysteem: 15.0 A
Zekering ontstekingssysteem: 7.5 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin: 15.0 A
Zekering brandstofinjectiesysteem: 7.5 A
Zekering ABS-regeleenheid:
7.5 A (XP500A)
Zekering ABS-motor: 30.0 A (XP500A)
Zekering van de ABS-solenoïdeklep: 15.0 A (XP500A)
Circuitzekering aansluit contact voor accessoi-
res: 5.0 A
Backup-zekering:
7.5 A
2PW-F-D1.book 3 ページ ２０１５年９月１７日　木曜日　午前９時３３分

10-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Gebruikersinformatie
DAU53562
Identificatienummers
Noteer het voertuigidentificatienummer, het
serienummer van het motorblok en de ge-
gevens op de modelinformatiesticker in on-
derstaande ruimtes. Deze
identificatienummers zijn nodig voor de
kentekenregistratie van het voertuig in uw
land en voor het bestellen van reserveon-
derdelen bij een Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:

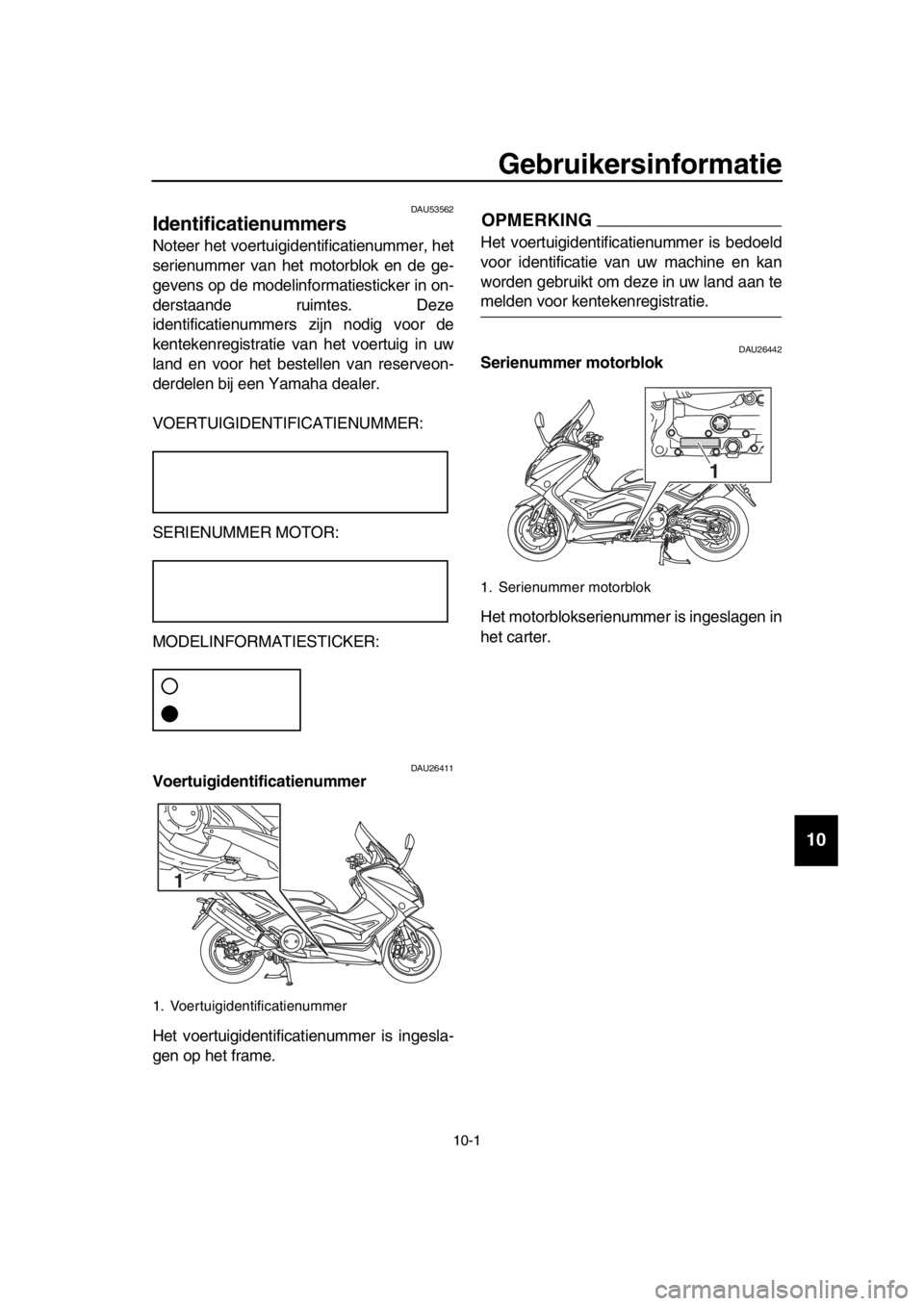

DAU26411Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442Serienummer motorblok
Het motorblokserienummer is ingeslagen in
het carter.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1
2PW-F-D1.book 1 ページ ２０１５年９月１７日　木曜日　午前９時３３分

Gebruikersinformatie
10-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14

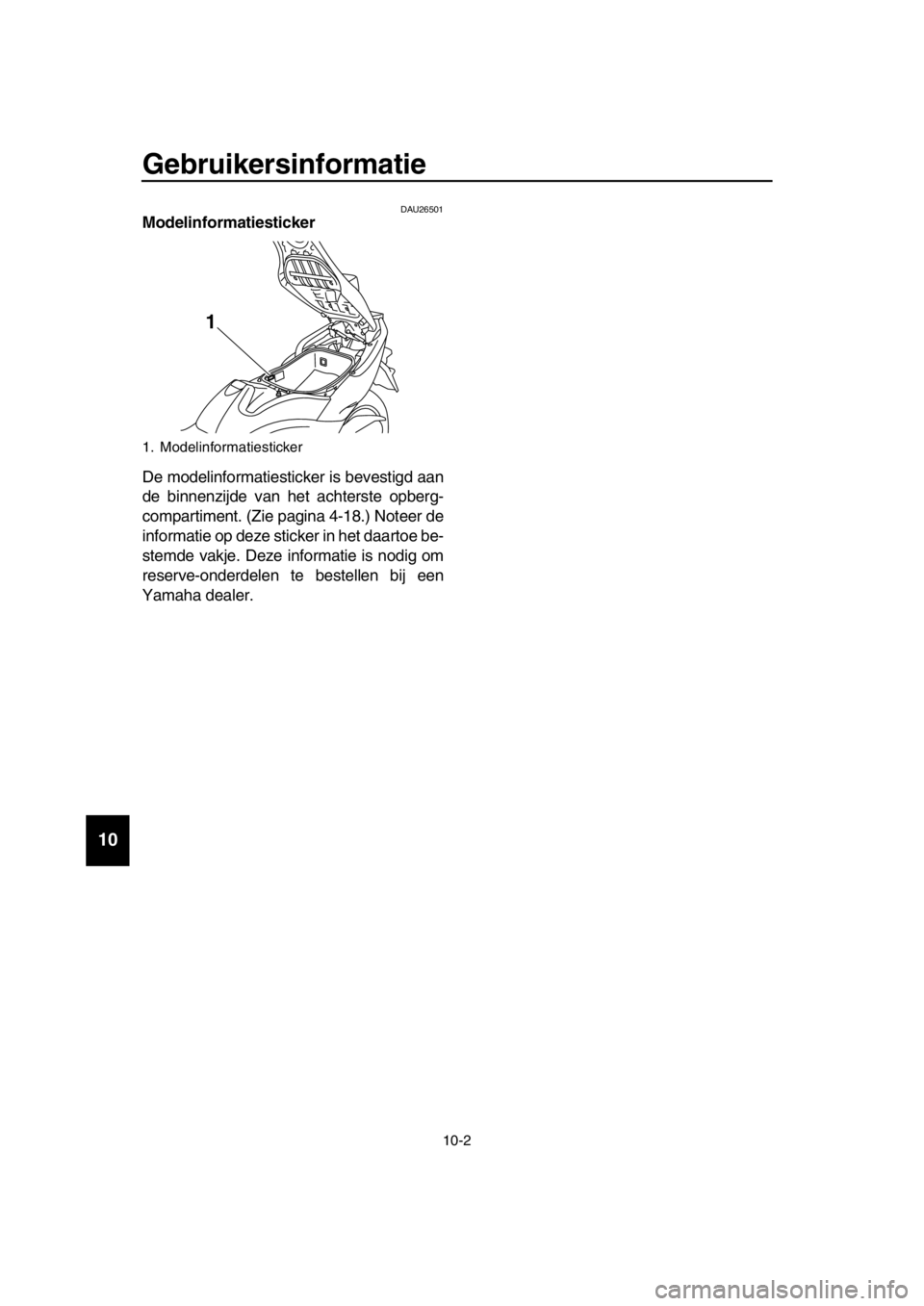

DAU26501Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 4-18.) Noteer de
informatie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.
1. Modelinformatiesticker
1
2PW-F-D1.book 2 ページ ２０１５年９月１７日　木曜日　午前９時３３分

11-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Index
A
Aandachtspunten voor veilig rijden .........1-5
ABS (voor modellen met ABS) ..............4-13
ABS-waarschuwingslampje (voor modellen met ABS) ......................4-1
Accu ......................................................7-27
Achterlicht/remlichtunit ..........................7-31
Achterremblokkeerhendel .....................4-12
Achterremblokkeerkabel, afstellen ........7-20
Achterremblokkering, controleren .........7-20
Achteruitkijkspi egels ..............................4-21
B
Banden ..................................................7-17
Batterij van Smart-sleutel, vervangen .....3-6
Bereik van het Smart-sleutelsysteem ......3-2
Bougies, controleren ...............................7-9
Brandstof ...............................................4-15
Brandstofverbruik, tips voor een zuinig ...6-5
C
Claxonschakelaar ..................................4-10
Controlelampje grootlicht.........................4-1
Controlelampjes en
waarschuwingslampjes .........................4-1
Controlelampje Smart-sleutelsysteem.....4-2
Controlelampjes richtingaanwijzers .........4-1
D
De machine uitschakelen ........................3-9
De motor starten......................................6-2
Dimlichtschakelaar ................................4-10
Doorbuiging aandrijfriem .......................7-23
G
Gasgreep en gaskabel, controleren en smeren ...........................................7-24
Gelijkstroom aanslu itcontact voor
accessoires .........................................4-24
Gereedschapsset ....................................7-2
Gloeilamp kentekenverlichting, vervangen ...........................................7-33
Gloeilamp richti ngaanwijzer (voor),
vervangen ...........................................7-32
H
Helmbevestiging ....................................4-17
Het stuur vergrendelen ..........................3-10
I
Identificatienummers .............................10-1
Inrijperiode...............................................6-5
K
Kabels, controleren en smeren .............7-23
Klepspeling ............................................7-16
Koelvloeistof ..........................................7-13 Koplampen ............................................ 7-30
Kuipruit .................................................. 4-19
L
Lichtsignaalschakelaar.......................... 4-10
Luchtfilterelement, vervangen ............... 7-14
M
Machinevoeding inschakelen en
stuurslot loszetten................................. 3-8
Matkleur, let op ....................................... 8-1
Middenbok en zijstandaard, controleren en smeren........................ 7-25
Modelinformatiesticker .......................... 10-2
Motorolie en oliefilterpatroon................. 7-10
Multifunctioneel display ........................... 4-3
N
Noodmodus........................................... 7-37
Noodstopschakelaar ............................. 4-10
O
Onderhoud en smering, periodiek........... 7-4
Onderhoud, uitstootcontrolesysteem ...... 7-3
Opbergcompartimenten ........................ 4-18
P
Panelen, verwijderen en aanbrengen ..... 7-7
Parkeerlichten ....................................... 7-31
Parkeermodus....................................... 3-11
Parkeren ................................................. 6-6
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 7-33
R
Remhendel, achterrem ......................... 4-12
Remhendels, smeren ............................ 7-24
Remmen ................................................. 6-4
Remvloeistofniveau, controleren........... 7-21
Remvloeistof, verversen ....................... 7-22
Richtingaanwijzerschakelaar ................ 4-10
Rugsteun bestuurderszadel, verstellen ............................................ 4-17
S
Schakelaar alarmverlichting .................. 4-10
Schakelaar ON/Start ............................. 4-10
Schokdemperunit .................................. 4-21
Serienummer motorblok........................ 10-1
Sleutel, Smart- en mechanische
sleutel gebruiken .................................. 3-3
Smart-sleutel ........................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Snelheidsmeter ....................................... 4-2
Sneller en langzamer rijden .................... 6-3
Specificaties ............................................ 9-1
Stalling .................................................... 8-4
